Трубная резьба: главные параметры и обозначения, особые методики

Трубные резьбы: таблица

В этом разделе приводится таблица трубных резьб, содержащая информацию об основных параметрах трубных резьбовых соединений. Рекомендуем вам обращаться к этой таблице, занимаясь, к примеру, ремонтом санузла:

Резьба, дюймов	Размеры, мм	Число ниток
диаметр	шаг резьбы	высота профиля	радиус	на дюйм	на 127 мм
наружный	внутренний	средний
1/8	9,729	8,567	9,148	0,907	0,581	0,125	28	140
1/4	13,158	11,446	12,302	1,337	0,856	0,184	19	95
3/8	16,663	14,951	15,807	1,337	0,856	0,184	19	95
1/2	20,956	18,632	19,794	1,814	1,162	0,249	14	70
5/8	22,912	20,588	21,750	1,814	1,162	0,249	14	70
3/4	26,442	24,119	25,281	1,814	1,162	0,249	14	70
7/8	30,202	27,878	29,040	1,814	1,162	0,249	14	70
1	33,250	30,293	31,771	2,309	1,479	0,317	11	55
1 1/8	37,898	34,941	36,420	2,309	1,479	0,317	11	55
1 1/4	41,912	38,954	40,433	2,309	1,479	0,317	11	55
1 3/8	44,325	41,367	42,846	2,309	1,479	0,317	11	55
1 1/2	47,805	44,817	46,326	2,309	1,479	0,317	11	55
1 3/4	53,748	50,791	52,270	2,309	1,479	0,317	11	55
2	59,616	56,659	58,137	2,309	1,479	0,317	11	55
2 1/4	65,712	62,755	64,234	2,309	1,479	0,317	11	55
2 1/2	75,187	72,230	73,708	2,309	1,479	0,317	11	55
2 3/4	81,537	78,580	80,058	2,309	1,479	0,317	11	55
3	87,887	84,930	86,409	2,309	1,479	0,317	11	55
3 1/4	93,984	91,026	92,505	2,309	1,479	0,317	11	55
3 1/2	100,334	97,376	98,855	2,309	1,479	0,317	11	55
3 3/4	106,684	103,727	105,205	2,309	1,479	0,317	11	55
4	113,034	110,077	111,556	2,309	1,479	0,317	11	55
4 1/2	125,735	122,777	124,256	2,309	1,479	0,317	11	55
5	138,435	135,478	136,957	2,309	1,479	0,317	11	55
5 1/2	151,136	148,178	149,657	2,309	1,479	0,317	11	55
6	163,836	160,879	162,357	2,309	1,479	0,317	11	55

Резьбовое соединение труб

Как видите, в качестве способа соединения труб широко применяется резьба трубная: таблица таких резьб, которая включена в данную статью, обязательно вам пригодится, если вы займетесь самостоятельными сантехническими работами.  И вполне возможно, именно эта информация и станет определяющей в итоговом результате всей вашей работы!

Нарезка трубной резьбы

Для нарезки вручную применяют специальное приспособление — КЛУПП. Это цилиндрический корпус с двумя ручками ворота, внутри которого находятся регулируемые подвижные гребенчатые резцы, которые, постепенно выдвигаясь из корпуса, углубляют профиль до достижения полного профиля.

Нарезка резьбы своими руками

При отсутствии такого устройства можно нарезать резьбу простым воротом с зажатым в нем метчиком или плашкой. Плашка фиксируется в воротке тремя центрирующими болтами с коническими окончаниями, под которые на плашке предусмотрены выемки. Сначала проходят грубыми метчиками или плашками, постепенно меняя их на чистовые.

К тому же становится довольно сложно начать первую нитку без перекосов. Для нарезания больших диаметров и облегчения захода плашки на резьбу применяют резьбовую втулку.

Устройство представляет собой вкладыш, на внешней поверхности которого уже нарезана резьба. В месте окончания витков на вкладыше выполнен уступ, снижающий его диаметр до внутреннего диаметра трубы. Он вставляется во внутреннее отверстие трубы до начала резьбы и распирается там конусным распорным механизмом.

Плашка легко накручивается на витки вкладыша, прогоняется по ней и легко заходит на первую нитку резьбы, нарезаемой на трубе. Несколько ниток на вкладыше надежно удерживают плашку от перекоса.

Круглые метрические соединения

На детали и элементы конструкций из стекла, керамики, металлокерамики и жести нарезаются выемки круглого сечения. Этот тип скручивания выдерживает огромные механические нагрузки на сжатие, разрыв и боковые усилия. Соединение и разъединение деталей проводится без усилий, что позволяет использовать круглую метрическую насечку много раз. Основной ареал использования — вентили, смесители, резьбовые элементы электрических приборов (цоколь ламп, пробок, предохранителей).

Резьба NPSM

Аббревиатурой NPSM обозначается американская цилиндрическая дюймовая нарезка. В продольном разрезе такая выемка в профиле детали выглядит как равносторонний треугольник, то есть, все углы насечки равны 600. Соединение применяется для размеров труб в диапазоне 1/16-24 дюйма. Недостаток: в домашних условиях сделать такую нарезку невозможно.

Примечание

Левая нарезка обозначается группой символов «LH». Дюймовые нарезки классифицируются по классам точности 1-3. Символы «A» и «B» рядом с классом означают наружную или внутреннюю насечку.

Технология нарезки резьбового конусного соединения

В промышленном производстве npt резьба выполняется на специализированном резьбонарезном станке с помощью мечника, закрепленного на вращающемся шпинделе, в автоматическом режиме формирующий резьбу на неподвижно закрепленной трубе.

Конструкция и типы метчиков

Метчик состоит из деталей:

• хвостовика;
• рабочей части;
• заборного элемента;
• калибровки.

С помощью хвостовика метчик крепят в шпинделе станка или в патроне при нарезке резьбового соединения внутри трубы. Нарезку делает рабочая часть, напоминающая винт со спиральными канавками. Переднюю часть метчика часто называют заборным элементом, имеющим вид конуса. Начинает нарезку резьбы именно заборный элемент, затем продолжает калибровка. Резьбу выполняют зубья,называющиеся режущими перьями, образующие углубления — канавки, по которым удаляется стружка. Заточка зубьев подчинена требованиям технологии к режущим деталям.

Выбор метчика

Выбор метчика зависит от назначения, они бывают ручными и машинными. Ручной инструмент бывает:

• плашечный;
• маточный;
• гаечный;
• специальный.

Плашечный инструмент используют для предварительной нарезки резьбового соединения за 1 проход. Очистку от стружки выполняют маточным приспособлением с канавками в правом направлении.

Бесканавочные приспособления имеют большую прочность, а протяженность завинчивающейся части дает возможность перенастраивать инструмент неоднократно. Преимущество бесканавочных метчиков — в высокой производительности и универсальность — ими можно обрабатывать трубы и глухие соединения.

По виду работ выделяют метчики черновой и чистовой, которые маркируются по размеру резьбы, выполняемой этим инструментом:

• Для резьбы по метрическому стандарту 8…18 мм применяют одинарные счетчики.
• В диапазоне 6…24 мм используют черновой и чистовой метчик.
• Резьбу 2…52 мм нарезают 3 счетчиками.

Метчики имеют прямое и винтовое исполнение, правое и левое, а режущая часть бывает конической и цилиндрической. Коническими вырезают резьбу в трубах со сквозными отверстиями, цилиндрические используют там, где нет сквозных проходов.

Процесс нарезки

Процесс резьбовой нарезки поэтапно происходит в несколько этапов:

1. Задают направление, скорость вращения шпинделя.
2. Заготовку закрепляют на определенном месте.
3. Метчик определенного типоразмера монтируют на шпинделе, фиксируя его головку поддерживающим зажимом.
4. Включают электропривод устройства.
5. Резьбонарезную головку перемещают к трубному изделию управляющим рычагом.
6. Фиксируют и сопоставляют автоматическим роликом заготовку и резьбонарезной резец, станок выполняет нарезку канавок заданных параметров в автоматическом режиме.
7. Завершив операцию, суппорт с метчиком поднимается автоматически, отключают электропривод, демонтируют заготовку со станка.
8. Выполняют проверку точности геометрических параметров, при обнаружении дефектов проводят коррекцию.

Конический профиль резьбы используется в тех случаях, когда на коммуникациях требуется полная герметичность соединений отдельных элементов труб. Неоценим способ конической резьбы при ремонтах изношенных соединений на коммунальных трубопроводах зимой — конусная резьба npt поможет восстановить герметичность.

Основные характеристики дюймовой резьбы

Размеры резьбы в дюймах и многая другая информация указывается в нормативной документации, которая связана с ГОСТ 6111-52. Как и любая другая резьба, рассматриваемая характеризуется двумя основными параметрами: диаметр наружных витков и их шаг расположения. К их особенностям можно отнести нижеприведенные моменты:

1. Шаг дюймовой резьбы определяет то, на каком расстоянии витки находятся относительно друг друга. Стоит учитывать, что подобный метрический размер определяет то, насколько прочным будет соединение. Некоторые параметры дюймовой резьбы должны оставаться неизменными по всей длине трубы. К примеру, шаг должен оставаться неизменным, так как в противном случае могут возникнуть затруднения с использованием трубы или фитинга.
2. Наружный диаметр измеряется между верхними точками создаваемых гребней. Размеры трубной резьбы в этом случае определить достаточно просто, так как можно использовать обычный измерительный прибор.
3. Внутренний диаметр определить намного проще. Этот показатель характеризуется расстоянием от одной самой нижней точки до другой, расположенной на противоположней стороне трубы.

Таблица размеров применяется для соотношения метрического варианта исполнения с дюймовым. Она применяется для подбора трубы и фитингов. В этой таблице указываются диаметры резьбы и другие важные показатели.

Основные параметры дюймовой резьбы

Резьбомер дюймовый позволяет определить основные показатели. Данный инструмент работает по принципу шаблона, когда маркированный резьбомер накручивается. При плавном ходе резьбомера можно с высокой точностью определить типоразмер резьбы.

Цилиндрическое соединение

Стыкуются детали цилиндрических конструкций методом скручивания, что дает высокую прочность соединений при простоте исполнения. Если можно считать недостатком необходимость подмотки (наворачивание промасленной пакли) – то это единственный недостаток такого соединения. Но, с другой стороны, наличие пакли только усиливает место скручивания, и делает его более герметичным.

Но не только трубы соединяют скручиванием: часто бывает, что резьбовые соединения используют на любых деталях, имеющих цилиндрическую форму и тонкие стенки изделия. В разрезе трубная винтовая нарезка похожа на равнобедренный треугольник со значением верхнего угла 550 (не путать с 600 в метрической резьбе). Основная характеристика винтовой цилиндрической нарезки — условный номинальный диаметр dy, который характеризует качество сборки сантехнических узлов, в отличие от наружного и внутреннего диаметра, отражающих соответствие стандартам.

Под термином «условный диаметр» следует подразумевать значение, определяющее пропускную способность трубы в литрах за час. Сам диаметр на чертежах отображается в дюймах, причем каждое условное значение диаметра должно сопровождаться пояснениями к значениям наружного и внутреннего диаметров.

Скручивание часто используют трубопроводы с резьбой и с диаметром ≤ 6 дюймов. Если требования отличны от первоначальных, то изделия соединяют сваркой.

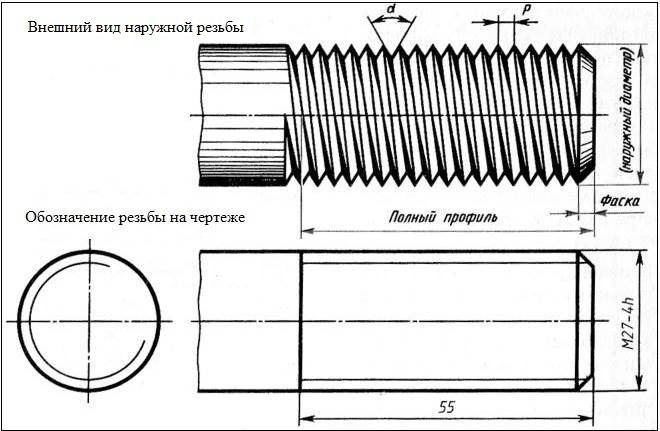

Цилиндрическая нарезка на чертежах обозначается, как трубная резьба g 1 с пояснениями по классу точности и диаметру резьбы.

Для обеспечения бесперебойной работы ГВС и ХВС часто применяют трубы из чугуна или из стали, на теле которых нарезана трубная стальная резьба. Резьба покрывается тонким слоем стали из-за хрупкости чугуна, и такая нарезка усиливает соединение, делая его намного более долговечным и прочным. Допустимо нареза́ть цилиндрические резьбы на трубные конструкции и детали с диаметром в диапазоне 1/16-6 дюймов.

Несколько слов о нарезке резьбы

Достаточно часто нарезание резьбы выполняется самостоятельно при помощи различных приспособлений (плашки, метчики). Для выполнения работ с невысокими требованиями по надежности такой подход вполне допустим, а вот для серьезных соединений лучше все-таки использовать трубы, резьба на которых нарезана на токарных станках.

Это связано с тем, что размер трубной резьбы стандартизирован, кроме того, для получения надежного соединения ее параметры на стыкуемых элементах должны максимально совпадать. Нарезка при помощи плашки не дает такого качества, в этом случае можно говорить только об относительной соосности и размере зуба.

Все это приводит к необходимости применять большее количество подмоточного материала, что впрочем не всегда дает гарантию герметичности соединения.

Цилиндрическая трубная резьба

Чаще всего нашими производителями выполняется трубная цилиндрическая резьба (Витворда или BSW), она обеспечивает высокое качество соединения. По классификации BSW относится к дюймовым резьбам, профиль зуба, который представляет собой равнобедренный треугольник, с углом вершины в 55 градусов.

Стандартное обозначение резьбы такого типа выглядит следующим образом:

G 11/2 — А,  где

G — принятое обозначение резьбы;

11/2 —размер условного прохода (дюймы);

А — класс точности, в данном случае первый.

Размеры резьб такого типа нормированы ГОСТом 6357-81, самыми ходовыми являются резьбы на четверть, половину, три четверти, один и два дюйма. Все размеры трубных резьб цилиндрического типа сведены в удобную для чтения таблицу.

Резьбы конического типа

Трубы с такой резьбой применяются несколько реже, это объясняется необходимость обязательного применения герметиков для обеспечения надежности и качества соединения.

При помощи такой резьбы могут выполняться соединения труб различного диаметра, при этом следует следить за совпадением маркировки, как на муфтах, так и на самих трубах.

Классификация трубной резьбы такого типа несколько расширена, об этом судить по применяемым обозначениям:

• R — резьба наружная коническая
• Rc — резьба внутренняя коническая
• LH — резьба левого направления

Так же как и в случае с цилиндрической резьбой наиболее ходовыми считаются диаметры от четверти до двух дюймов. Все размеры резьб трубных, конического типа, также сведены в общую таблицу. Исходя из этих данных видно отличия профиля резьбы между двумя этими типами соединений.

Коническая и цилиндрическая резьба применяется у нас чаще всего, но существуют и другие типы соединений, которые тоже можно встретить.

Резьба NPSM

Так называемая резьба американского типа (стандарт NSI/ASME) представляет собой разновидность обычной цилиндрической трубной резьбы.

Ее профиль так же представляет собой равнобедренный треугольник, разница заключается только в угле вершины (60 градусов). Остальные размеры резьбы NPSM (дюймового типа) практически не отличаются от отечественных стандартов.

Резьба сантехническая круглая

Подобная резьба применяется для соединений, которые подвергаются частой сборке и разборке. Круглая сантехническая резьба отличается профилем зуба, если у других типов он имеет форму треугольника, то в данном случае применяется закругленная форма. Такая геометрия позволила добиться существенного увеличения срока службы, повысила сопротивление к различным нагрузкам. Именно благодаря своим свойствам резьба подобного типа применяется на различной запорной арматуре, смесителях, кранах. Герметичность соединения элементов с такой резьбой не нарушается даже в случае попадания в него посторонних предметов (загрязнения), поэтому требования к герметизирующим подмоткам не такие жесткие.

При сборке различных коммуникаций следует учитывать особенности каждого вида резьб, только так можно подобрать наиболее оптимальный для различных конструкций вариант. Профессиональный сантехник должен знать, в чем различия, какова сфера применения, а также то, что основные характеристики, которыми отличается резьба трубная — размеры и профиль, определяют свойства соединения. Если у вас нет соответствующего опыта, лучше всего доверить выбор профессионалу, это станет гарантией качества и долговечности соединения труб.

Изготовление резьбы

Для получения дюймовой нарезки применяют 2 основных способа:

• Накатка;
• Нарезка.

Накатанные изготавливают с помощью специальных резьбонакатных роликов, профиль которых повторяет контур резьбы. Заготовку устанавливают между роликами, и витки резьбы накатываются в соответствии требуемым размерам.

Резьба, изготовленная данным способом, отличается более высокими механическими характеристиками по причине более плавного распределения волн напряжения между витками. Также накатка обладает высокой производительностью, что позволило ей найти обширное применение в массовом производстве.

Минусом метода накатывания является сложность изготовления роликов. Точность их должна быть на высоком уровне. В противном случае гарантировать требуемые размеры резьбы весьма затруднительно. Второй момент – материал роликов. Он должен обладать повышенными механическими свойствами. Обычно для этого применяют высоколегированные штампованные стали. Все это делает способ накатки весьма затратным с финансовой точки зрения.

Нарезанные резьбы более просты в изготовлении, но по механическим свойствам, особенно по пределу выносливости, заметно уступают накатанным. Связано это с наличием более острых кромок профиля и, соответственно, более высокого значения коэффициента напряжения.

Изделие нарезают двумя способами:

• Вручную.
• Используя токарный станок.

При ручной резке используют метчик (для внутренней р.) и плашку (для наружной). Трубу зажимают. На ее конец одевается и навинчивается один из указанных типов подручного инструмента в зависимости от типа резьбы. Осуществляют резку. Для повышения чистоты и точности данный процесс повторяют.

На токарном станке алгоритм действий достаточно схожий. Только трубы зажимают не в тиски, а в патроне станка. Далее подводится резец, включается резьбовая подача и станок начинает процесс изготовления. Данный способ более эффективный по сравнению с ручной резкой, но требует от токаря определенной квалификации.

Рейтинг: /5 —
голосов

Трубные резьбы: таблица

В этом разделе приводится таблица трубных резьб, содержащая информацию об основных параметрах трубных резьбовых соединений. Рекомендуем вам обращаться к этой таблице, занимаясь, к примеру, ремонтом санузла:

Резьба, дюймов	Размеры, мм	Число ниток
диаметр	шаг резьбы	высота профиля	радиус	на дюйм	на 127 мм
наружный	внутренний	средний
1/8	9,729	8,567	9,148	0,907	0,581	0,125	28	140
1/4	13,158	11,446	12,302	1,337	0,856	0,184	19	95
3/8	16,663	14,951	15,807	1,337	0,856	0,184	19	95
1/2	20,956	18,632	19,794	1,814	1,162	0,249	14	70
5/8	22,912	20,588	21,750	1,814	1,162	0,249	14	70
3/4	26,442	24,119	25,281	1,814	1,162	0,249	14	70
7/8	30,202	27,878	29,040	1,814	1,162	0,249	14	70
1	33,250	30,293	31,771	2,309	1,479	0,317	11	55
1 1/8	37,898	34,941	36,420	2,309	1,479	0,317	11	55
1 1/4	41,912	38,954	40,433	2,309	1,479	0,317	11	55
1 3/8	44,325	41,367	42,846	2,309	1,479	0,317	11	55
1 1/2	47,805	44,817	46,326	2,309	1,479	0,317	11	55
1 3/4	53,748	50,791	52,270	2,309	1,479	0,317	11	55
2	59,616	56,659	58,137	2,309	1,479	0,317	11	55
2 1/4	65,712	62,755	64,234	2,309	1,479	0,317	11	55
2 1/2	75,187	72,230	73,708	2,309	1,479	0,317	11	55
2 3/4	81,537	78,580	80,058	2,309	1,479	0,317	11	55
3	87,887	84,930	86,409	2,309	1,479	0,317	11	55
3 1/4	93,984	91,026	92,505	2,309	1,479	0,317	11	55
3 1/2	100,334	97,376	98,855	2,309	1,479	0,317	11	55
3 3/4	106,684	103,727	105,205	2,309	1,479	0,317	11	55
4	113,034	110,077	111,556	2,309	1,479	0,317	11	55
4 1/2	125,735	122,777	124,256	2,309	1,479	0,317	11	55
5	138,435	135,478	136,957	2,309	1,479	0,317	11	55
5 1/2	151,136	148,178	149,657	2,309	1,479	0,317	11	55
6	163,836	160,879	162,357	2,309	1,479	0,317	11	55

Резьбовое соединение труб

Как видите, в качестве способа соединения труб широко применяется резьба трубная: таблица таких резьб, которая включена в данную статью, обязательно вам пригодится, если вы займетесь самостоятельными сантехническими работами. И вполне возможно, именно эта информация и станет определяющей в итоговом результате всей вашей работы!

Фото самодельных поделок из ракушек

Дюймовая продукция, поставляемая компанией «Трайв-Комплект»

50 вариантов дизайна трансформирующихся диванов

Трубная цилиндрическая резьба

1. Единица измерений параметров — дюйм.
2. Направление будет левым.
3. Класс точности: Класс А в этом случае повышен, а класс В средний.

Почему измерение происходит в дюймах

Дюймовые размеры пришли к нам от западных производителей, так как требования действующего на постсоветском пространстве ГОСТа сформулированы на базе особой резьбы BSW (British Standart Whitworth либо резьба Витворта). Инженер-конструктор Джозеф Фитворт (1803−1887 год) изобрёл в далёком 1841 году и продемонстрировал такой же винтовой профиль для соединений разъёмного типа, и демонстрировал его как совершенно универсальный, надёжный, а также комфортный для использования.

Такой тип осуществления резьбы применяется как в простых трубах, так и в их элементах и соединениях: контргайках, муфтах, угольниках, тройниках.

В сечении профиля можно увидеть равнобедренный треугольник с общим углом в 55 градусов и закруглениями на вершинах и в самих впадинах контура, которые используются для более высокого герметичного соединения.

Нарезка резьбовых соединений должна осуществляться на размере до 6. Все трубы создаются крупными, для особой надёжности и предотвращения процесса разрыва трубы в соединениях стоит фиксировать дополнительной сваркой.

Условные обозначения в стандарте.

1. Международная: G.
2. Япония: PF.
3. Англия: BSPP.

Указания буквы G, а также диаметр отверстия в проходе будут указываться в виде дюймов. Наружный диаметр непосредственно резьбы в обозначении найти нельзя.

Размеры резьбы трубной дюймовой

G ½ — трубы в виде цилиндра наружного типа, внутренний диаметр отверстия равен ½. Наружный диаметр у такой трубы будет равняться 20,995 мм, число шагов по длине — 25,4 мм, что значит около 14 шагов.

Например:

1. G ½ -В— резьба трубная цилиндрическая, внутренний диаметр отверстия ½ дюйма, класс точности трубы совпадает с отметкой В.
2. G1 ½ LH-B— труба цилиндрического типа, внутренний диаметр отверстия доходит до ½, класс точности В, левая.

Для внутренней цилиндрической трубы стоит использовать отверстие, которое будет полностью соответствовать параметрам.

Как быстро найти шаг в трубе

Можно рассмотреть дополнительные фотографии с англоязычных сайтов, которые смогут наглядно продемонстрировать методику использования и построения конструкции. Трубочная резьба характеризуется в большинстве случаев не общим размером между вершинами профиля, а числом общих витков на 1 дюйм вдоль всей оси поверхности. При помощи простой рулетки, а также линейки прикладываем, отмеряем один дюйм (25,4 мм) и визуально высчитываем количество шагов.

Будет намного проще, если в вашем ящике с инструментами будет находиться резьбомер для дюймового отмера. Таким прибором довольно просто проводить все измерения, но стоит помнить о том, что резьба может различаться углами вершин — 55 и 60 градусов.

Коническая трубная резьба ГОСТ 6211081

Единица измерения всех параметров в этом случае — дюйм.

Форма такой трубы будет соответствовать профилю трубной цилиндрической вырезки с общим углом в 55 градусов Цельсия.

Главные обозначения:

1. Международная — R
2. Япония — PT.
3. Великобритания BSPT.

Для этого стоит указывать букву R и общий номинальный диаметр Dy. Обозначение в виде буквы характеризует наружный тип резьбы, Rc внутренний, а Rp — внутренний цилиндрический. По такому же аналогу с цилиндрической трубой для левой резьбы стоит применять LH.

Примеры:

R1 ½ -это наружная труба конической вырезки, номинальный диаметр которой равен Dy ½ дюйма.

R1 ½ LH — это наружная коническая труба, номинальный диаметр которой Dy будет равняться ½ дюйма.

1. Дюймовая вырезка конической формы по ГОСТу 6111−52.
2. Единица измерения в этом случае — также дюйм.
3. Происходит его изготовление на поверхности с конусностью 1:16.

Обладает общим углом профиля около 60 градусов. Используется в изготовлении трубопроводов (водяных, воздушных, а также топливных) машин и станков с невысоким давлением при работе. Применение такого вида соединений включает в себя особую герметичность и стопорение резьбы без воздействия дополнительных подручных средств (льняных нитей, а также пряжи с суриком).

Главные обозначения

Первой в названии имеется буква К, а после идёт слово ГОСТ.

Пример: К: ½ ГОСТ 6111–52 .

Расшифровывается такая надпись так: резьба коническая дюймовая с наружным, а также внутренним диаметром в основной плоскости, примерно равной наружному либо внутреннему разъёму трубы цилиндрического типа G ½.

Метрически конический тип вырезки. По ГОСт у 25229 -82.

Единицей измерения в этот раз выступает мм.

Процесс создания трубы происходит на поверхностях с общей конусностью в 1:16.

Применяется во время соединения трубопроводов. Угол в самой вершине витка будет доходить до 60. Главная плоскость смещена, если смотреть на торец.

Лучшие покупные крысоловки

Особенности цилиндрической резьбы

Такой вид резьбы как цилиндрическая, основан на резьбе под названием BSW (сокращение British Standard Whitworth, резьбы Витворта). Традиционное обозначение резьбы трубной цилиндрической- BSPP. Она полностью совместима с резьбами BSP (сокр. British standard pipe thread).

В соответствии с гост 6357 81 резьба трубная цилиндрическая обладает следующими характеристиками:

Профиль. По гост резьба цилиндрическая трубная имеет угол профиля при вершине, равный  55 градусам. Гребни и впадины резьбы скруглены, что упрощает герметизацию соединения: на острых гребнях что лен, что лента-герметик режутся, и зачастую собранные без использования краски резьбовые соединения протекают.
Отклонение от перпендикуляра к трубе каждой стороны гребня резьбы должно составлять от 27 до 30 градусов, то есть допустима незначительная асимметрия.  ГОСТ регламентирует возможный шаг резьбы, высоту исходного треугольника гребня резьбы и высоту рабочего профиля (разница в высоте между скругленным углублением между гребнями резьбы и скругленной вершиной каждого гребня) и радиус скруглений гребней и впадин между ними.
Допускается вместо скруглений выполнить нарезку резьбы на трубе с плоскими срезами, но лишь в том случае, если полностью исключена возможность  соединения  этой резьбы с наружной конической.

Типичный профиль цилиндрической трубной резьбы

Основные размеры.  Резьба трубная цилиндрическая гост 6357 81 должна иметь вполне конкретные соотношения шага резьбы, диаметра по вершине гребня, среднего диаметра резьбы и внутреннего диаметра (по углублению между гребнями). ГОСТом оно представлено в виде таблицы, где каждому диаметру соответствуют свои размеры в миллиметрах.
Не только соотношения, но и сами диаметры резьб, разумеется, стандартизированы. Существуют резьбы от 1/16 до 6 дюймов. В наших условия, безусловно, список широко используемых резьб куда меньше полного перечня, так что можно не пугаться столь широкого разнообразия: закупаться плашками всех этих размеров для ремонта сантехники необходимости нет.В водопроводах квартир и частных домов можно встретить, как правило, трубы с резьбами от 1/2 до 1 1/2 дюймов, причем общее количество типоразмеров ограничено пятью.
Длина свинчивания внутренней и внешних резьб жестко не регламентирована; однако резьбы с большой длиной свинчивания помечаются в обозначаются буквой L, и вот разница между нормальной (N) и длинной резьбой в ГОСТе приводится: все, что для определенного диаметра превышает некое пороговое значение, считается длинной резьбой и должно быть указано в обозначении.

Таблица основных размеров трубных цилиндрических резьб

• Допуски. Цилиндрическая трубная резьба гост6357-81 имеет ограничения по максимальному размеру допусков двух классов точности: А и В. Разница между ними ровно в два раза для всех диаметров резьб.
• Обозначения. Обозначение трубной цилиндрической резьбы обязано содержать, цитируя ГОСТ: букву G, указание размера резьбы, указание класса точности для среднего диаметра и, в случае использования длинной резьбы — букву L и длину в миллиметрах.Для левой резьбы в обозначение добавляются буквы LH. Типичное обозначение цилиндрической трубной резьбы- к примеру, G 1 1/2 — A — содержит последовательно: указание на то, что это именно трубная цилиндрическая резьбы; что она имеет диаметр в один и одну вторую дюйма и допуски класса точности А.В следующем варианте — G1 1/2 LH — B — мы, как легко догадаться, имеем дело с левой трубной цилиндрической резьбой диаметром один и одна вторая дюйма, изготовленной с допусками класса точности В и нормальной длиной.
  Резьба трубная цилиндрическая обозначениеG1 1/2 LH — B — 40 — то же самое длиной 40 миллиметров.
• Предельные отклонения впадин и срезов вершин резьб. В общем случае ГОСТ их не регламентирует; однако в техническом задании этот параметр может быть указан в том случае, если в силу каких-то причин при изготовлении требуется особая точность подгонки внутренней и внешней резьб.

Разумеется, в идеале свинчиваются строго одинаковые резьбы; впрочем, допустимо вкрутить в муфту с трубной цилиндрической резьбой трубу с трубной конической резьбой соответствующего диаметра.

Видео описание

Какие данные нужны для расчёта эксплуатационных характеристик воздуховодов?

Видео о создании пуфика своими руками

Что собой представляет трубная резьба

Резьба для труб соответствует мировым стандартам, в сантехнических изделиях применяется цилиндрическая дюймовая резьба, соответствующая стандарту Уитворта, английского инженера, запатентовавшего ее в 1841 году. по ГОСТ — символы «Тр»

Существует также и коническая трубная резьба. Она служит для особо плотного соединения труб, работающих под большими механическими нагрузками, и применяется в основном в газонефтедобыче, в бурильных установках.

Разновидности трубной резьбы и обозначение на чертежах

При строительстве дома и ремонте в квартире потребители сталкиваются с дюймовой цилиндрической трубной резьбой.

Выполнение трубной резьбы

Методы выполнения резьбы для труб зависят от доступного оборудования, серийности производства и необходимой точности. Так, накатка применяется в основном при выпуске больших серий изделий, поскольку гарантирует высокую производительность, и низкую себестоимость операции.

Способы нарезки резьбы

• Нарезка на токарно-винторезном станке характеризуется высокой точностью и весьма низкой производительностью. Применяется в индивидуальном и мелкосерийном производстве.
• Нарезка плашками и метчиками обладает также невысокой производительностью и осуществляется, как правило, в несколько проходов разным по степени точности инструментом.
• Накатка – это основной промышленный способ, формирование профиля происходит не за счет снятия стружки, а в результате пластической деформации металла накатными плашками. Высокая производительность обеспечивается за счет автоматизации операции снятия и постановки детали на станок.
• Фрезерование резьбы выполняется на специализированных резьбофрезерных станках.
• Литье. Прогрессивные методы литья — литье под высоким давлением и порошковая металлургия — позволяют получать точный и прочный резьбовой профиль прямо на отливке, без последующей механической обработки

В условиях стройки и ремонта доступен, как правило, только ручной способ выполнения.
