Основные способы, как нарезать резьбу на трубе и чем они отличаются

Разновидности инструментов для нарезки резьбы

Нарезание резьб на трубах может быть произведено при помощи следующих инструментов:

• метчика;
• плашки;
• клуппа.

Метчик

Метчик представляет собой инструмент цилиндрической формы с нанесенными на поверхность резцами.

Разновидность резьбонарезного оборудования

Метчики предназначаются для нанесения и калибровки внутренней резьбы на трубы. Различают:

гаечные метчики, предназначенные для нанесения резьбы на соединительные или фиксирующие гайки. Такой вид отличается небольшими размерами.

Гаечный метчик в свою очередь, может быть черновым и чистовым. Черновой метчик используется для первичного нанесения резьбы, а чистовой применяется и для нанесения резьбы, и для ее калибровки;

Оборудование для нанесения резьбы на соединительные элементы

Гаечным метчиком можно нанести не более 12 витков резьбы.

ручные метчики. Как правило, оборудование поставляется в комплектах из 2 – х или 3 – х штук, Набор резьбонарезного инструмента предназначен для нанесения и последующей калибровки резьбы. Очередность использования указывается цифрами. Ручной метчик применяется преимущественно в бытовых целях;

Комплект ручных метчиков

машинные. Устройства предназначаются для установки в специализированные станки и отличаются наличием «хвостика» для фиксации оборудования и более глубокими канавками, что способствует быстрому отведению стружки, образующейся в ходе выполнения работы.

Устройства для нарезания резьбы на специальных станках

Чтобы удобнее было пользоваться ручными или гаечными метчиками, требуется дополнительное оборудование – вороток, в который закрепляется резьбонарезной инструмент.

Приспособление для удерживания метчика

Плашка

Для нанесения внешней резьбы на болты, шпильки и так далее диаметром до 52 мм используются плашки (иное название лерки).

Плашка представляет собой шайбу круглой формы с внутренними отверстиями, имеющими острую кромку.

Инструменты для нанесения внешней резьбы

Лерки отличаются углом расположения выступов:

• инструменты, имеющие угол в 40° – 60°, предназначаются для прорезания сквозной резьбы;
• плашки с углов в 90° позволяют нанести резьбу на шпильку до самого упора.

Плашки также можно разделить на следующие виды:

• цельный инструмент имеет резцы по всей поверхности, что в некоторой степени затрудняет процесс выполнения работы;
• разрезанные плашки отличаются наличием раздельных рабочих частей, что в значительной степени снижает процесс трения в ходе выполнения работы и облегчает отведение стружки.

Оборудование для более легкого нанесения внешней резьбы

Для удобства использования плашек так же требуется дополнительное оборудование – плашкодержатель.

Инструмент для фиксации плашек

Клупп

Более современным и удобным для использования оборудованием для нанесения резьбы является клупп.

Клупп представляет собой металлическую головку, внутри которой располагаются резцы. Предназначается такой резьборез для труб, болтов и шпилек большого диаметра.

Инструмент для резки резьбы на трубах и шпильках большого диаметра

В зависимости от способа управления клупп может быть:

ручным. Инструмент отличается простотой использования, безопасностью и невысокой стоимостью. Преимущественно используется в бытовых целях;

Инструмент с ручным способом управления

электрическим. Более дорогостоящее оборудование, позволяющее наносить резьбу в кратчайшие сроки. Электрический клупп в большинстве случаев используется профессиональными мастерами.

Электрооборудование для нанесения резьбы

Как нарезать резьбу на трубе

Если Вы занимаетесь ремонтом сантехники, меняете водопровод, то надо знать, как правильно нарезать резьбу на трубе плашкой, чтобы накрутить кран, муфту, и от правильной нарезки резьбы зависит безопасность ремонта Вашей квартиры, а так же соседей снизу.

Я уже описывал сам процесс нарезки резьбы в статье «Как подключить радиатор отопления», но по поступающим от читателей моего блога вопросам на почту, решил более подробно описать, как это надо делать.

Для того чтобы нарезать резьбу, понадобится такой инструмент:

• плашкодержатель, лерка
• плашка для нарезания черновой резьбы
• плашка для нарезания чистовой резьбы
• солидол, машинное масло или кусочек сала
• болгарка или напильник

Также еще плашки называют — первая проходная и чистовая.

Для чего я советую применять две плашки:

Во-первых, легче нарезать, а во-вторых износ инструмента уменьшается, а при нынешнем качестве, это очень актуально, так как сейчас нарежешь 3-4 резьбы, и плашку можно выкинуть.

Если Вы нарезаете резьбу на стояке воды или отопления, или врезке на квартиру, обязательно убедитесь в ее хорошем состоянии, иначе рискуете трубу сломать!!!

Как нарезать резьбу на трубе

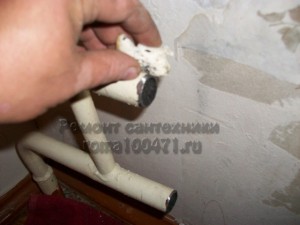

1.  Когда отрезали трубу по размеру, с той стороны где будете нарезать резьбу, обязательно снимите фаску, также можете немного зачистить само место где будет резьба, если на трубе есть краска, то лучше очистите ее, легче будет нарезаться резьба.

2. Смажьте смазкой или салом место резьбы, и зубья плашки.

3. Возьмите плашкодержатель с 1-й проходной плашкой, или резьбонарезной инструмент для черновой резьбы -лерка (на фото) и прижимая его рукой с усилием (чтобы плашка зацепилась за трубу и начала нарезать), начинайте по часовой стрелке нарезать, приблизительно 5 оборотов. Примерно после 2-го оборота, когда пойдет туго, прокрутите на пол оборота назад, этим Вы отломаете стружку, и будет легче нарезать, и опять крутите по часовой стрелке.

4. Когда нарезали черновой, берем 2-ю плашку,опять промажьте смазкой резьбу,  плашку для чистовой резьбы, и повторите те же действия.

А теперь некоторые советы и нюансы.

Не покупайте краны, в которых внутренней резьбы 3,5 витка, даже если они толстостенные, такие вентиля можно накручивать на фитинги с латунной резьбой, для водопроводной, железной трубы, они не годятся.

Первую проходную резьбу обязательно нарезайте с направляющей, для того чтобы резьба не пошла на перекос.

Если чистовую резьбу нарезаете без направляющей, внимательно смотрите, чтобы плашка накрутилась 1-1,5 витка ровно, без перекоса.

Совет: нарезайте не менее 5 витков, и обязательно на голую резьбу накрутите кран, и посчитайте количество оборотов, должно быть 5, при установке шарового крана на железную трубу со льном надо накручивать не менее 4,5 оборота!!! Так что не ленитесь, если кран накручивается меньшее количество оборотов, обязательно дорежьте резьбу!!! Если накрутите на 2-3, то через недолгое время 1-2 витка отгниет, и кран отвалится, и будет потоп. Как правильно наматывать лен на резьбу, читайте здесь.

Вот такой процесс и советы, как правильно нарезать резьбу на трубе плашкой своими руками, можете посмотреть видео.

Удачи Вам!!!

Пошаговая инструкция к нарезанию резьбы при помощи плашки

Наиболее распространенным можно назвать плашку самых различных видов. Он входит в число необходимых инструментов для нарезания витков. Среди его особенностей отметим нижеприведенные моменты:

1. Плашка выглядит как гайка, изготавливаемая из закаленной стали. С торцевых сторон распроложены отверстия, выполненные в виде цветка. Для обеспечения механической обработки грани представлены острыми режущими кромками. За счет лепестковой формы обеспечивается отведение стружки от зоны резания.
2. В корпусе есть отверстия, предназначенные для установки рукоятки. Расположены они по боковым сторонам, за счет чего обеспечивается равномерное воздействие.

Плашка получила большое распространение по причине того, что довольно проста в применении. Рекомендации по ее применению выглядят выглядит следующим образом:

1. На момент обработки труба должна быть вертикально расположенной. При этом она фиксируется при помощи тисков.
2. Рекомендуется провести очистку поверхности, а также создание фаски.
3. На трубу следует нанести масло, которое упростит ход плашки по трубе.
4. Стоит учитывать, что плашка должна быть расположена строго вертикально. Даже при отклонении всего на 10 градусов приведет к снижению качества получаемых витков.
5. Рукоятку следует вращать по часовой стрелке.
6. Для того чтобы повысить качество получаемой поверхности следует после двух витков делать один обратный, за счет чего обеспечивается отвод остатков металла от режущей части.

Нарезание резьбы плашкой

Во время проведения работы следует периодически смазывать рабочую часть и трубу маслом. Смазывающиеся вещества делают процесс резания более простым и плавным.

Основные виды и их отличия

Метрический профиль отличается от трубной нарезки формой резьбовых гребней и впадин.

1. Основой метрической резьбы является треугольник с равными сторонами. Поэтому все угловые размеры одинаковые и составляют 60 градусов. Для трубных дюймовых профилей размеры углов равны 55 градусам.
2. Метрическая измеряется в мм, трубная — в дюймах.
3. При нарезке трубного профиля учитывается толщина стенок трубного сечения.
4. Резьбы с метрическим профилем маркируются буквой «М», диапазон составляет от 1,0 мм до 600 мм
5. Шаг витков метрической нарезки 0,075 – 3,5 мм. Минимальный шаг нарезки применяют в измерительных приборах, средний шаг профиля используется в деталях и узлах, эксплуатируемых в зоне повышенной вибрации.

Крупная метрическая нарезка участвует в создании несущих тяжеловесных конструкций.

Инструменты

Для осуществления работ нужно приготовить все необходимые инструменты и приспособления для нарезки. В каждом конкретном случае трубный резьбовой набор будет различаться по составу, но для ручного использования он состоит из плашек, клуппа и держателя с трещоткой. Состав набора также дополнительно комплектуется труборезом, газовым ключом, напильником, ножовкой, болгаркой, смазочными материалами и прочими инструментами. Для тех, кто не хочет работать по старинке классическим методом, существует альтернатива – электроинструмент.

Сама нарезка осуществляется с помощью плашек. Одни нарезаны только с одной стороны, другие – с обеих.

Для осуществления внутренней резьбы в состав комплекта также могут входить несколько метчиков с разными показателями глубины прорези. Одни предназначены для черновой обработки внутренней поверхности трубы, другие – для чистовой. Это оборудование представлено в виде винта со стружечными канавками. Крепится оно в воротках при помощи хвостовой части.

С помощью метчика производится внутренняя нарезка в несколько подходов. Их количество зависит от материала, с которым работают. Например, для осуществления резьбы в титановых сплавах предназначены специальные наборы из нескольких метчиков.

Плашка, прогонка или лерка используется для осуществления резьбы различных форм на трубах. Она представляет собой стальную гайку с режущей основой внутри, в которой находятся специальные отверстия – канавки для отходов. Плашки бывают трубчатые, шестигранные, круглые и квадратные. Модификация их корпуса бывает цельной, разрезной и раздвижной.

Раздвижные (призматические) модели еще называют полуплашками, они крепятся в клупп при помощи винтов и специальной прокладки – сухаря. Это необходимо для равномерного распределения давления на винт. С помощью плашек осуществляют нарезку цилиндрической, конической, круглой или метрической резьбы. Комплектующие детали плашки – специальные воротки и патроны, с помощью которых она крепится с корпусом рамки.

Клупп состоит из рамки, в которой закрепляются режущие элементы – плашки. Каждая оправка снабжена четырьмя стальными плашками. Клупп также оснащен специальной ручкой с трещоткой. В плашкодержатель можно вставить лишь одну плашку, в клупп – несколько. Режущий механизм прогонок способен осуществлять нарезку двух видов резьбы: 0,5 – 1 ¼, 1 ½ – 2 дюйма.

Ручной клупп, как правило, осуществляет нарезку труб небольшого диаметра. Они комплектуются специальной ручкой – держателем. Их также можно использовать с помощью подходящего трубного ключа. Он небольшого размера, прост и удобен в использовании.

Клупп с держателем и трещоткой – это модификация конструкции с зубчатым механизмом, предназначенным для осуществления резьбы диаметром более одного дюйма. Трещотка – незаменимый механизм. С помощью лево- и правосторонних трещоток удобно работать в труднодоступных местах, например, возле стен. При помощи рычага трещотки клупп быстро снимается с резьбы прокручиванием в обратную сторону, обеспечивая возвратно-поступательный способ нарезки резьбы.

Косым клупп называется потому, что в нем регулируется расстояние между раздвижными плашками. Это сообщает диаметр нарезки. Конструкции такого вида являются самыми простыми в использовании.

Клуппы Маевского более сложной конструкции, используются для осуществления трубной резьбы. Они содержат три комплекта сменных плашек, специализируются на диаметрах резьбы до 2 дюймов. Конструкции этого вида используются для резьбы на трубах с небольшим диаметром.

Нарезку на трубах большого диаметра осуществляют в промышленных масштабах. Например, чтобы нарезать бесшовную трубу диаметром 219 мм, необходим специальный автостанок. Обсадные трубы (колонны) нарезают только на специальных станках в особых условиях при соблюдении всех мер безопасности.

Особенности монтажа пленочного теплого пола под ламинат

Монтируемый инфракрасный обогрев пола является частью конструкции из нескольких слоев, в состав которой входит финишное покрытие ламината, прокладка из ДСП или фанеры, тепло- и пароизоляционные слои. Такое наполнение способствует максимальной эффективности всей системы. Отражаясь от нижнего теплоотражающего слоя, инфракрасное излучение стремится вверх, обогревая все помещение.

Подготовка поверхности к монтажу инфракрасного теплого пола под ламинат

Как положить теплые полы под ламинат? Если инфракрасный обогрев планируется использовать как единственный обогревательный элемент, укладку пленочного теплого пола под ламинат производят на площади не менее 70% от общей поверхности пола. В случае если пленка используется в качестве дополнительного обогрева, вполне достаточно покрыть ею до 40% пола. Стоит отметить, что электрический пленочный обогрев гораздо эффективнее при отоплении всего помещения.

Виды и особенности

Задача нарезки трубы плашкой реализуется достаточно просто, если деталь подобрана подходящая. Разделяются несколько видов плашек:

• Метрическая. Измерение деталей в миллиметрах, профиль в виде треугольника с равными сторонами, меньший шаг.
• Дюймовая. Измерение в дюймах, вид профиля – равнобедренный треугольник, шаг больший. За счет крупного профиля получается надежная резьба.

Дюймовая плашка подходит для нарезки резьбы в водопроводных трубах, а для крепежных элементов – метрическая. Также резьба делится на левую и правую. Что это значит?

Правая резьба характеризуется закручиванием гайки по часовой стрелке, а левая — закручиванием болта в обратном направлении. Для качественной нарезки и надежного соединения стержень должен иметь размер на 0,2-0,3 мм меньше, чем наружные габариты резьбы.

Рекомендации опытных мастеров и распространенные ошибки

Помимо описанных выше технологий резьбонарезных работ очень важны также и следующие рекомендации опытных мастеров:

• Самой лучшей смазкой для резьбонарезных работ является простое сало.
• Для того чтобы избежать поломки режущего инструмента трубы перед нарезкой на ней резьбы очень тщательно зачищают.
• Вместо тисков для ручной нарезки используют трубный зажим – специальное приспособление, не повреждающее стенки трубы и надежно фиксирующее ее.

Основными ошибками людей, впервые взявшимися за резьбонарезные работы, является неправильный выбор диаметра трубы, отсутствие фаски, нарезка без использования смазок.

Конструктивные особенности, которые необходимо учитывать при выборе фрезера

Подошва

Опорная платформа фрезера, именуемая пользователями подошвой, является одним из важнейших конструкционных элементов инструмента, поэтому на ее качество следует обратить особое внимание. Подошва может быть выполнена либо из литого, либо из штампованного металла

Литая платформа, благодаря четкой геометрии и хорошему прилеганию к поверхности заготовки, гарантирует высокое качество работы. Неудивительно, что она считается признаком высокого класса инструмента.

Штампованная же подошва дешевле в производстве, поэтому ее обычно устанавливают на недорогие фрезеры бытового назначения.

Нижняя плоскость платформы, т. е. непосредственно сама подошва, в обязательном порядке закрывается специальной накладкой. Этот элемент изготавливается, как правило, из пластика. У большинства фрезеров пластиковая накладка делается съемной, что позволяет легко заменить ее при износе на новую.

При выборе фрезера следует обратить внимание не только на качество подошвы, но и на размер отверстия в ней – проем. Он ограничивает максимальный допустимый размер оснастки: установить фрезу большого диаметра на агрегат с маленьким проемом в опорной платформе вам попросту не удастся

Штанговый механизм

Голова фрезера перемещается по двум вертикально расположенным направляющим штангам. От того, насколько легко и плавно будет ее движение, во многом зависит удобство пользования инструментом и производительность работы. Наличие люфтов и перекосов, а также излишнее сопротивление перемещению узла в вертикальном направлении считается серьезным недостатком, поскольку затрудняет пользование фрезером.

Глубина погружения фрезы в обрабатываемый материал ограничивается вертикальным упором. Этот металлический стержень упирается в специальную площадку на платформе, не позволяя голове инструмента опуститься ниже. Выставляя глубину фрезерования, вы просто смещаете упорный стержень вверх или вниз. Сделать это можно с помощью специального винта.

У продвинутых агрегатов помимо этого имеется еще и регулировочный винт тонкой настройки глубины с микрометрической шкалой. Чем точнее регулировка и шире ее диапазон, тем более качественный и функциональный инструмент вы держите в своих руках.

Сделать несколько проходов с постепенным увеличением глубины обработки вплоть до заданной поможет многоступенчатый револьверный упор. По сути это специальная площадка на платформе с несколькими ступеньками разной высоты, в которые и упирается вертикальный стержень, ограничивающий глубину фрезерования. Иногда револьверный упор выполняется в виде нескольких вкрученных в платформу болтов; в этом случае высоту ступеней можно подкорректировать, вкручивая или выкручивая болты.

Узел крепления оснастки

Оснастка ручного фрезера закрепляется на шпинделе с помощью цангового патрона. Он представляет собой специальную гайку с размещенной внутри цангой, навинчиваемую на шпиндель и зажимающую хвостовик вставленной фрезы. Легкие фрезеры рассчитаны на фрезы с диаметром хвостовика 6–8 мм, мощные, как правило, оснащены цангами диаметром 10–12 мм. Последнее легко объяснимо: чем крупнее фреза, тем толще ее хвостовик и, одновременно, выше требования к силовым характеристикам инструмента.

Диаметр фрезы должен соответствовать диаметру цанги. Впрочем, в посадочное гнездо большего диаметра все же можно установить фрезу с более тонким хвостовиком. Для этого придется воспользоваться сменной цангой (или на крайний случай специальной переходной втулкой). Если даже она не входит в комплект инструмента, то ее всегда можно приобрести отдельно.

При подобной «подмене» фрезы следует внимательно следить, чтобы рекомендованная для нее частота вращения совпадала с параметрами инструмента, в противном случае тонкий хвостовик может не выдержать чрезмерной нагрузки.

Качественная цанга надежно фиксирует хвостовик строго по оси шпинделя, что исключает появление вибраций, негативно сказывающихся как на качестве обработки материала, так и на состоянии инструмента. Цанговые зажимы с большим числом зажимных лепестков предпочтительнее, так как они лучше центрируют фрезу.

Советы

Существуют дополнительные рекомендации, которые помогут человеку в сложной ситуации

Важно понимать, что в любом деле нужен комплексный подход:

• Если сломался замок в двери или конструкция деформировалась от влаги, то перед тем, как открыть ее самостоятельно, стоит запастись феном. После нагрева полотна больше шансов вскрыть дверь;
• В случае, если короб сделан из металла, сначала определяется группа стали. Только после этого выбирается прибор для вскрытия;
• Если счесать штифты, то дальнейший взлом осуществляется с помощью отвертки;
• После съема ручки можно попробовать выдавить механизм через ручное отверстие;
• Если применить кислоту, то дверь легче поддается;
• Поможет открыть полотно железная отмычка. Подборка нового ключа возможна только если внутри цилиндрическое запорное устройство. Сувальдный вариант замка снимается если сточить продольные выступы или немного отжать скважину.

Внешняя нарезка трубной резьбы

Рассмотрим этапы внешней нарезки трубной резьбы:

1. Вооружившись шлифовальной машинкой, следует отрезать ту часть трубы, где обнаружена коррозия либо старая резьба.

Здесь нужно следить за тем, чтобы получился перпендикулярный срез, это необходимо для удобства и для накручивания переходников. Трубу следует зажать в тиски или держать газовым ключом.

1. Затем для того, чтобы плашки легче накручивались на трубу, необходимо снять фаску, то есть немного срезать край трубы так, чтобы она стала тоньше. Место трубы, на котором будет резьба для лучшего скольжения надо смазать маслом.
2. Далее нужно переключить держатель плашек по часовой стрелке, и начинаем резать резьбу. Произведя некоторое количество витков, прокручиваем клупп в противоположную сторону для освобождения трубы от образовавшейся металлической стружки.

1. После этих работ с резьбы необходимо удалить металлические опилки и масло.

Труба с нарезанной резьбой

Для того чтобы проверить правильность нарезания резьбы, нужно на трубу накрутить то, что собираетесь устанавливать. Таким образом, можно определить, насколько хорошо нарезана резьба и достаточно ли ее длины. После удачной проверки можно уплотнять соединения и непосредственно переходить к монтажу канализационных или водопроводных труб.

Как нарезать наружную резьбу. Нарезка резьбы на трубах и фитингах. Плашка. Клупп

Как нарезать наружную резьбу. Нарезка резьбы на трубах и фитингах. Плашка. Клупп. 4.46/5 (89.23%) проало 13

Нарезается наружная резьба с помощью круглых или раздвижных плашек, а также винтовальных досок. Нарезка резьбы может производится как на станках, так и вручную.

Нарезание резьбы круглыми плашками (лерками).

Круглые плашки (лерки) представляют собой диск с нарезанным отверстием. Для отвода стружки и образования перьев с режущими кромками (рис. 1) в плашке делается несколько стружечных отверстий. Плашки (лерки) вставляются в леркодержатель и зажимаются винтами (рис. 2).

Рис. 1. Плашка круглая разрезная (лерка).

Рис. 2. Леркодержатель:

1 — рамка; 2 — ручка; 3 — зажимной винт.

Диаметр нарезаемого стержня берется несколько меньше наружного диаметра резьбы и запиливается конусообразно для захода лерки. Выбор стержней для нарезания метрической или дюймовой резьбы приводится в табл. 1:

Таблица 1. Диаметр стержней для болтов под резьбу.

Метрическая резьба	Дюймовая резьба
Наружный диаметр в мм	Диаметр стержня в мм	Наружный диаметр в дюймах	Диаметр стержня в мм
5	4,89	1/4	6,19
6	5,86	5/6	7,7
8	7,83	3/8	9,3
10	9,8	7/16	10,8
12	11,7	1/2	12,4
14	13,7	5/8	15,6
16	15,7	3/4	18,7
20	19,6	7/8	21,8
22	21,6	1	25
24	23,6	1 1/4	31,3
27	26,6	1 1/2	37,6
30	29,5	1 3/4	43,8
36	35,4	2	50

Раздвижные плашки (рис. 3, а) состоят из двух призматических половинок с нарезанным отверстием. В средней части отверстия плашки делают канавку, которая образует режущие кромки.

Рис. 3. Плашки раздвижные и сухарь:

а — плашка; б — сухарь.

Клупп для нарезки резьбы.

Для крепления плашек применяется клупп с прямоугольной или косой рамкой (рис. 4). Призматические выступы клуппа входят в пазы плашек, а с боку плашки прижимаются болтами.

Рис. 4. Клупп (косой)

1 — рамка; 2 — ручка; 3 — зажимной винт.

Чтобы избежать непосредственного нажима болта на плашки, между плашками и болтом устанавливается так называемый сухарь (см. рис. 3, б), имеющий форму плашки.

Технология нарезания резьбы плашкой.

Нарезание призматическими плашками несколько отличается от нарезания лерками. При нарезании плашками стержни не запиливаются на конус, а раздвигаются плашки.

Затем зажимаются на стержне, конец которого должен совпадать с верхней плоскостью плашек. Поворачивая клупп вправо и немного влево, производят нарезание резьбы.

Положение леркодержателя и клуппа устанавливается строго перпендикулярно к нарезаемому стержню, в противном случае резьба будет косой и односторонней.

Охлаждение и смазка при нарезании резьбы.

При нарезании резьбы метчиками и плашками необходимо применять смазку. В качестве смазки можно употреблять обычную эмульсию, растворяя одну часть эмульсии на сто шестьдесят частей воды. Кроме того, можно применять: для чугуна — сало и керосин; для стали и латуни — вареное и сурепное масло и лярд; для красной меди — лярд и скипидар; для алюминия — керосин.

Употреблять при нарезании резьбы машинные и минеральные масла не рекомендуется, так как они, увеличивая сопротивление нарезанию, не дают чистых отверстий и приводят к быстрому износу метчиков и плашек.

Винтовальные доски.

Для того, чтобы нарезать резьбу на винтах с диаметрами до 6 мм используют винтовальные доски. На винтовальных досках присутствует несколько нарезанных отверстий разных диаметров с канавками под стружку, по два на каждое отверстие.

Нарезание резьбы плашками выполняется так же, как и нарезание метчиками. Стержень прочно зажимается в тиски, смазывается маслом, а затем на стержень надевается клупп с плашками, зажимается винтом и вращается на полный оборот в одну сторону и на пол-оборота в другую. Если стержень толще требуемого, его необходимо опилить напильником.

Резьба у болтов измеряется кольцевыми резьбовыми калибрами или резьбомером.

Нарезка резьбы на трубах и фитингах.

Трубы и фитинги (соединительные части для труб) нарезаются специальным инструментом с применением приспособлений.

Клупп для нарезки резьбы на трубах.

На трубах резьба нарезается особым клуппом (рис. 5). Клупп для нарезания труб по устройству отличается от обычных клуппов. В прорези его обоймы входят четыре стальных гребенки.

Повертыванием верхней ручки их можно сближать или раздвигать. Поэтому одним клуппом можно нарезать трубы различных диаметров. Кроме того, клупп имеет направляющие, которые регулируются нижней ручкой.

Направляющие обеспечивают правильное положение клуппа на трубе при нарезке.

Рис. 5. Клупп для нарезки труб.

Трубы при нарезке закрепляются специальным трубным прижимом. Прижим состоит из станины, в который помещаются сухари с вырезами для труб различных диаметров.

Технология нарезки

Технология нарезки резьбовых частей ручным и автоматическим способом существенно отличается.

Плашкой

Для того чтобы нарезать резьбу на водопроводной трубе своими руками плашкой, выполняют следующие операции:

1. Приготовленную к нарезке трубу зажимают в тиски в горизонтальном положении.
2. Болгаркой делают торец трубы ровным.
3. При помощи штангенциркуля замеряют наружный диаметр трубы.
4. Сверяются со специальными таблицами, узнавая необходимый (минимальный) диаметр для нарезки резьбы.
5. При помощи болгарки наружную поверхность трубы зачищают до необходимого диаметра.
6. Напильником снимают фаску с торца.
7. Вставленную в плашкодержатель плашку одевают на трубу ее заборной частью.
8. Придавливая плашку к трубе начинают вращать медленно ручки плашкодержателя до тех пор, пока гребёнки нарезного инструмента не начнут «цепляться» за металл и появится стружка.
9. В дальнейшем медленно вращая плашкодержатель с плашкой по часовой стрелке, нарезают необходимую длину резьбовой части. При этом делая 2-3 оборота по часовой стрелке, чтобы сбросить стружку плашку поворачивают на 1-2 оборота против часовой стрелки.
10. Для того чтобы нарезка шла с меньшим усилием и лезвия инструмента не тупились на трубу периодически наносят небольшое количество машинного масла.

После завершения резьбонарезных работ плашку очищают от стружки. Трубу вынимают из тисков и при помощи изделия с гайки или специального калибра проверяют качество проделанной работы.

Клуппом

Резьбонарезные работы клуппом производятся следующим образом:

1. Трубу зажимают в тиски в горизонтальном положении.
2. Производят замер наружного диаметра трубы, сверяются.
3. При помощи болгарки, напильника участок для нарезки резьбы очищают от ржавчины старой краски, излишек металла.
4. Трубу смазывают маслом или свиным жиром.
5. Клупп вставляют в оправу с трещоткой.
6. При помощи направляющей клупп устанавливают на трубе.
7. Прижимая оправу с клуппом к торцу трубы, начинают вращать ручку до появления стружки и увеличения усилия.
8. После того как резцы клуппа зацепились за металл, руку, прижимающую инструмент к трубе убирают и нарезают необходимую длину резьбовой части.

В ходе нарезки на каждые 2-3 оборота клуппом по часовой стрелке, делают 1-2 против – это позволяет сбрасывать образовавшуюся стружку, избегать забивания резцов инструмента.

На токарном станке

Работы на токарном станке могут производиться с помощью специальной плашки или резьбонарезного резца:

Нарезка резьбовой части на станке производится следующим образом:

1. Трубу зажимают в шпиндель станка.
2. Обтачивают простым резцом до необходимого диаметра.
3. Торец трубы выравнивают, снимают с него фаску.
4. Отключают станок, на поверхность трубы наносят масло или специальную смазку.
5. Одевают на трубу заборной зафиксированную в плашкодержателе плашку.
6. Включают малые обороты станка и, придерживая инструмент, медленно нарезают на трубе резьбу.

После того как резьбовая часть нарезана станок останавливают, включают реверс, на медленных обратных оборотах аккуратно снимают плашку.

Резьбонарезные работы с помощью специального резца производятся следующим образом:

1. При помощи простого резца труба обтачивается до необходимого диаметра, ее торец выравнивается, с него снимается фаска.
2. Резьбонарезной резец устанавливается в резцовой головке.
3. При помощи специального шаблона режущая кромка инструмента выравнивается относительно установленной, после чего он надежно фиксируется в резцовой головке.
4. При помощи специальных таблиц настраивают станок.
5. Производят нарезку резьбовой части в 2-3 приема, углубляя ее канавки за один проход резца на 0,5-0,7 мм.

Домашний очаг

Использование клупповых плашек

Клупповая плашка состоит из корпуса. В нем в специальных гнездах закреплены 4 резца. На корпус устанавливается крышка, которая крепится винтами. Получается закрытая режущая головка. Клупп оснащен хвостовиком, длина которого обеспечивает центрирование устройства на трубе. Хвостовик имеет шлицы для обеспечения вращения головки с помощью трещотки или газового ключа.

Нарезка резьбы клуппом выполняют следующим образом:

• трубу фиксируют в зажиме;
• плашку устанавливают в держатель, край трубы вставляют в направляющую;
• смазывают техническим маслом место нарезания резьбы;
• вращают режущую головку.

Периодически проворачивают клупп против движения для удаления стружки. Используют такой вариант – три поворота вперед, один назад. Клупп является удобным приспособлением для нарезки резьбы на водопроводных трубах своими руками.

Нарезание резьбы метчиком как нарезать резьбу вручную

О том, как нарезать резьбу резьбонарезным устройством рассказывалось ранее. Резьбонарезное устройство от устройства метчика отличается сильно, но принцип нарезания резьб и тем и другим инструментом остаётся прежним.

Метчик, это слесарно-токарный инструмент, по своей форме чем-то напоминающий длинный стержень. Внутри этого самого стержня расположены режущие элементы, при помощи которых и происходит нарезание резьбы вручную.

Метчик можно использовать не только лишь для того, чтобы нарезать новую резьбу. При помощи этого инструмента можно также восстановить резьбу, сделав её как «новую».

По принципу работы, метчики бывают ручными и машинными. Машинные метчики закрепляются на токарный станок, а нарезание резьбы происходит в автоматическом режиме.

Как выбрать тип метчика?

Для нарезания резьбы вручную, сначала нужно правильно выбрать тип метчика. Выбор метчика для нарезания резьбы зависит, прежде всего, от:

• Шага резьбы;
• Профиля;
• Формы резьбового соединения;
• Допуска;

Кроме этого, на выбор конкретного метчика влияет и материал изготовления деталей, на которых будет нарезаться резьба. Основной же выбор метчика, в первую очередь зависит от диаметра нарезаемой резьбы.

Нарезание резьбы метчиком вручную

Нарезание резьбы метчиком происходит следующим образом. Деталь, на которой необходимо нарезать резьбу закрепляется в тиски или другое устройство. Главное чтобы деталь была надежно зафиксирована в устройстве, поскольку при нарезание резьбы метчиком нужно будет прикладывать большое усилие.

Затем в детали для нарезания резьбы метчиком высверливается отверстие в зависимости от типа резьбы — глухое или сквозное. По диаметру высверливаемое отверстие должно быть несколько меньше, чем диаметр режущих элементов метчика.

Обязательно на верхней кромке отверстия для нарезание резьбы метчиком нужно снять фаску. После этого, берется метчик и устанавливается в высверленное отверстие, которое должно располагаться в тисках фаской вверх.

Нарезание резьбы метчиком производится по часовой стрелки, всё время, вдавливая метчик в отверстие. Вдавливать метчик необходимо плавно, без лишних рывков, постепенно проворачивая его, таким образом, до получения чистой и ровной резьбы.

Сделав несколько поворотов метчиком по часовой стрелке, его возвращают в обратном направлении, тем самым, избавляясь от скопившейся металлической стружки.

Во время нарезания резьбы необходимо своевременно охлаждать метчик, в противном случае можно легко испортить инструмент. Если нарезается алюминиевая резьба, то метчик охлаждается керосином, если режется резьба на медной детали, то скипидаром, при нарезании же стальной резьбы, охлаждать метчик лучше всего эмульсией.
