Подключение газовой варочной панели: инструктаж по безопасному подключению

Как же установить варочную панель

Первым шагом в процессе установки является разметка отверстия, в которое и будет установлена варочная панель. Отверстие размечается исходя из габаритов варочной панели и её месторасположения на рабочем столе кухни. Чтобы сохранить жёсткость и целостность столешницы, не нужно располагать отверстие близко к краям, иначе ослабленные края со временем могут сломаться.

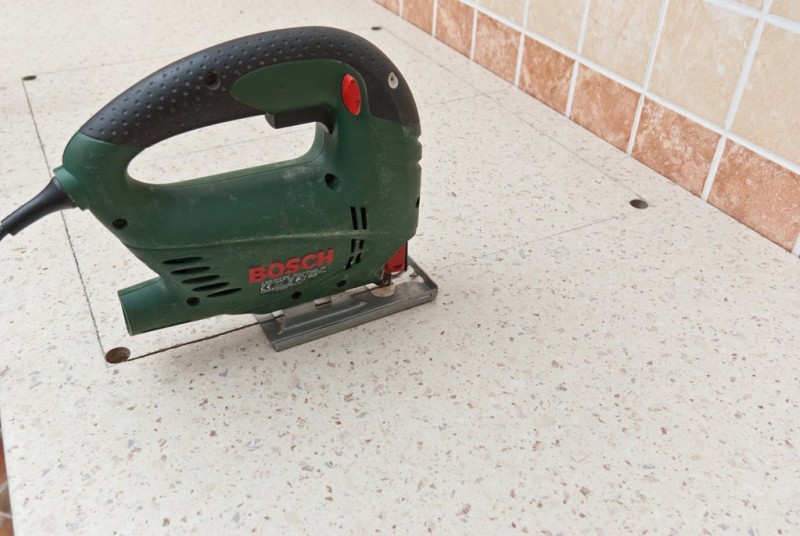

По предварительно размеченным линиям с помощью электрического лобзика выпиливаем прямоугольное отверстие.

Чтобы облегчить задачу в вопросе как установить варочную панель, до начала резанья необходимо в вырезаемой части просверлить небольшое отверстие, с которого и начнётся весь процесс вырезания. Использовать нужно только новую пилку с мелкими зубьями, выпиливание будет происходить немного дольше, но зато вы получите ровные без сколов края.

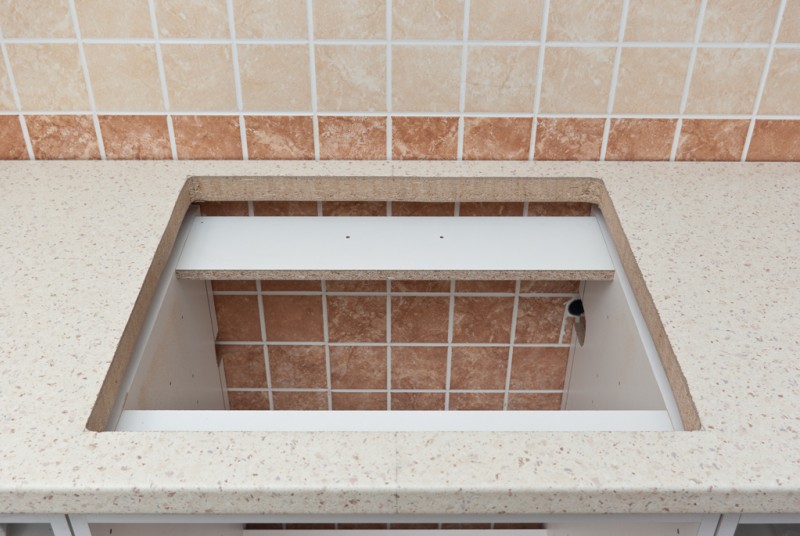

Примеряем варочную панель в свежевырезанное отверстие и, если разметка была сделана правильно, переходим непосредственно к установке.

Для начала на края отверстия нужно наклеить уплотнитель, который не даст грязи и воде попасть под панель и быстро испортить столешницу для кухни. Самоклеящийся уплотнитель продаётся в комплекте с варочной панелью. Сложного в этом процессе нет ничего.

Вот теперь, когда уплотнитель наклеен, устанавливаем панель в отверстие. Если отверстие получилось немного больше, выравниваем варочную поверхность относительно края столешницы. Осталось дело за малым.

При помощи специальных зажимов, также идущих в комплекте поставки, фиксируем варочную поверхность. Зажимы устанавливаются с нижней части столешницы, они как бы расклинивают панель между её верхней частью и низом основания столешницы.

Ну вот, новенькая и сияющая варочная поверхность установлена, для улучшения герметизации щели между столешницей и варочной поверхностью дополнительно можно использовать сантехнический антибактериальный силикон. Осталось только одно – подвести к ней газ и подключить её к электрической сети.

Этот момент также не вызывает особых затруднений. Как и газовая плита, варочная панель подключается к газопроводу при помощи гибкого шланга. Соединение выполняется с помощью накидной гайки через паранитовую уплотнительную прокладку. Гайка плотно обжимается и проверяется на утечку газа мыльной водой. Электрическая часть подключается непосредственно в розетку.

Всё, можно устанавливать газовые конфорки и подставки под кастрюли и сковородки, делать первый запуск. И, если всё работает как положено, сдавать новенькую варочную панель в эксплуатацию. Может быть, придётся немного адаптировать варочную поверхность под используемый в вашем регионе газ. Для этого в комплекте поставки идут дополнительные газовые форсунки. Вытащив конфорку в самом низу посадочного отверстия, можно увидеть маленькую латунную форсунку. Выкручиваем её при помощи плоской широкой отвёртки, и на её место вкручиваем новую, подходящую для вашего газа.

Ну вот, теперь оборудованную новой газовой поверхностью кухню можно и прилить. Надеюсь, вы не забыли к новой варочной панели приобрести и новую хорошую сковороду для блинов. Это будет отличный подарок для вашей второй половины, и теперь она с удовольствием закроет глаза на ваши мелкие шалости.

Мастер-класс провел Голиков Сергей, специально для сайта Кухни

Не менее интересный материал как укладывать плитку на стену.

Подключение индукционных панелей

Такие плиты экономичны и эффективны. С помощью индукционного блока нагревается только дно кастрюли, а сама поверхность остаётся холодной. Поверхности с данным типом нагрева являются самыми дорогостоящими на рынке.

Индукционная варочная поверхность – стильное и современное устройство на кухнеИсточник tehnikaportal.ru

Чтобы подключить индукционную варочную панель требуется пройти определённый алгоритм действий.

• Существуют два вида электрических шнуров. Чтобы подключить плиту, вам нужно купить только тот провод, который приспособлен к проводке вашего жилья.
• Теперь требуется открыть крышку на задней стороне поверхности. Здесь вы должны найти маленький прямоугольник. Его необходимо демонтировать.
• Открывая крышку, находим необходимые клеммы. Предварительно монтируем провода в зажимы. Они должны быть надёжно затянуты. Так надёжно удерживается кабель из коробки.
• Следующий шаг – снятие медной пластины. Индукционная плита старого образца имеет три ядра. Современная модель, может похвастать 4 ядрами. Нейтральный вход находится посередине. Фазовые отверстия расположены по бокам. Клемму заземления можно найти снизу.
• Требуется установить надёжное соединение между проводами и клеммами. Для их монтажа откручиваем крепления и вставляем конец провода в отверстие. Предварительно подключается заземление. На следующем этапе присоединяется «ноль». Завершающим шагом является подключение фазовых отверстий.

Как подключают индукционные панелиИсточник mekelektro.ru

• Медный элемент устанавливается между клеммами фазы.
• Обязательно осуществить проверку прочности всех соединений.
• После процесса подключения проверяем работу аппарата, включив его в электросеть.

При подключении на первое место выходит электрический фактор. Поверхность нагревается за считанные секунды, поэтому конфорки могут мгновенно приступать к своим функциям, создавая комфортность пользования

К недостаткам таких панелей можно отнести потребление электроэнергии в больших объёмах. Следовательно, подключение варочной поверхности накладывает определённые требования безопасности при проведении описанных работ.

Наглядно о подключении варочной панели смотрите в следующем видео:

Заключение

В принципе произвести самостоятельный вариант подключения любой варочной панели – процесс несложный. Но он требует точности соблюдения представленных алгоритмов и соблюдения мер безопасности во время работы с электричеством.

Схема подключения газовой варочной поверхности

После того, как газовая плита выбрана, её нетрудно подключить при условии, что подобный агрегат применялся на данной кухне ранее. Подключить газовую варочную панель необходимо при помощи гибкого шланга.

Пример газовой варочной панелиИсточник t10p.ru

Основное требование безопасности – отключить газовый кран на вводе в квартиру перед началом подключения.

Все современные газовые поверхности снабжаются электрическим розжигом.

Алгоритм, как подключить газовую варочную панель:

1. Черные и коричневые жилы крепятся в вилке к клемме, отвечающей за фазу.
2. Синяя жила соединяется с разъёмом, отвечающим за «ноль».
3. Кабель с жёлто-зелёным цветовым наполнением подводится к заземлению, в центральной части штекера.
4. Осуществляем проверку функционирования розжига в газовой варочной поверхности.

Монтаж газового устройства:

• Установка производится в рабочий стол после выреза прямоугольника нужного размера с помощью проникающей пилы.
• Желательно оставить зазор между панелью и стеной около 5-6 см для простоты установки вспомогательных коммуникаций.

Вид подсоединённой газовой панели снизуИсточник kuhnyamy.ru

• Затем вы должны соединить газовый шланг с газовым стояком.
• Монтаж производится газовым ключом до крепкого сжатия шлага
  .

По завершении вышеуказанных операций плита помещается в вырезанное место и закрепляется внизу на специальных кронштейнах. Зазоры заполняются герметиком.

Как вырезать отверстие в столешнице под варочную поверхность

Маркировка направляющих линий

Первым шагом является определение контура плиты. В большинстве случаев она должна содержать инструкцию, как это сделать, но есть техника, в которой указаны только рекомендованные размеры отверстия. Поместите варочную поверхность на столешницу, которая расположена поверх шкафов. Оставьте рекомендованное расстояние от задней панели до переднего края столешницы.

Проведите медиану на столешнице и отметьте линии вреза, используя инструкции производителя.

Разметка столешницы под отверстие для плиты

Как вы можете видеть на картинке, вам нужен L-образный угольник, рулетка и столярный карандаш, чтобы сделать работу профессионально. Убедитесь, что линии вреза параллельные, и расположены под прямым углом. Кроме того, прямоугольник должен быть симметричным.

Совет: Проверьте, правильно ли расположен прямоугольник под кухонным шкафом, в который будет встроена вытяжка, и вокруг него достаточно места (в соответствии с инструкциями производителя).

Установка прокладок под столешницу

Чтобы получить точный результат, вы должны разместить несколько прокладок под столешницей. Однако столешница должна быть ровной.

Вы должны оставить около 5 сантиметров свободного пространства между шкафами и столешницей, иначе лезвие пилы может повредить их.

Делаем начальные отверстия для сверления

Используйте дрель с специальным сверлом для создания начальных отверстий вдоль углов

Очень важно правильно выровнять биты, иначе вы можете просверлить вне контура

Совет: Убедитесь, что вы используете хорошее оборудование для сверления с контролем оборотов. Установите сверло на низких скоростях и удерживайте дрель обеими руками, если вы хотите иметь хороший контроль над ней. Повторите процесс для каждого угла прямоугольника.

Прохождение ламинированного слоя

На этом изображении вы должны заметить, что сверло проходит через верхний слой. Не используйте слишком большое давление на оборудование для сверления, иначе оно может соскользнуть с места.

Убираем остатки от процесса пылесосом

Сверления отверстия в столешнице с помощью дрели создаст много остатков, поэтому мы рекомендуем вам попросить кого-то их убрать, поскольку вы делаете отверстие.

Совет: Работайте с большой осторожностью и вниманием, так как важно сделать отверстия точно в указанных местах. Начальные отверстия для вырезания в столешнице

Начальные отверстия для вырезания в столешнице

После сверления угловых пусковых отверстий необходимо выполнить разрезы вдоль направляющих линий. Если у вас нет опыта в этой области, вы должны покрыть линии разреза маскировочной лентой. Таким образом, вы поможете предотвратить измельчению кромок.

Резка отверстия электролобзиком в столешнице

Чтобы сделать разрезы, мы рекомендуем вам использовать электролобзик. Выберите лезвие с направленными вниз зубами. Кроме того, лезвие должно иметь разведены зубы. Если вы ранее не работали с лобзиком, мы рекомендуем вам закрепить столешницу. Убедитесь, что лезвие проходит точно по линиям разреза.

Совет: Убирайте  стружку которая образуется часто, иначе она может покрыть линии. Установите электролобзик на низких скоростях.

Готовое отверстие в столешнице для плиты

И последнее, но не менее важное: вам нужно позаботиться об установке варочной поверхности в столешницу своими руками. Если вы следовали нашим советам и читали инструкции производителя, варочная поверхность должна легко входить в отверстие

Однако, если края не совсем прямые, вы можете сгладить их силиконом или герметиком.

Совет: Используйте наждачную бумагу, чтобы сгладить режущие кромки.

Установление варочной поверхности в столешницу

После этого вам остается только установить варочную поверхность в столешницу, подключить ее и закрепить с помощью саморезов, которые должны идти с ней в комплекте.

Спасибо за то, что вы прочитали нашу пошаговую рекомендацию, как вырезать отверстие в столешнице и установить варочную поверхность своими руками, рекомендуем вам ознакомиться с другими статьями. Не забывайте делиться нашими проектами с друзьями, используя виджеты социальных сетей.

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

• иметь линию заземления;
• питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

• трехконтактные;
• четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

• Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
• Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

• Удаляется защитная крышка с задней части прибора.
• Внешний кабель пропускается сквозь крышку.
• Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
• Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

• Наличие вентиляционной вытяжки.
• Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
• Расстояние до стены – не менее 130 мм.
• Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

• На места резьбовых соединений наносится уплотнительная фум-лента.
• В газовый шланг вставляются паронитовые прокладки.
• Шланг присоединяется к варочной панели и месту подачи газа.
• Места соединений проверяются на герметичность при помощи мыльной пены.
• Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Установка варочной панели своими руками — испытание на прочность как новичка, так и матерого мастера. Варочная панель — альтернатива габаритной кухонной плиты. Она выполняет те же функции, но занимает меньше места. Сегодня разбираемся, как не сойти с ума в процессе монтажа.

Как подключить газовую варочную панель: пошаговая инструкция

Работа со столешницей

Актуальным пунктом в мероприятии является правильное выверение размеров. Обычно в комплекте с самой плитой идет шаблон. Он как раз и будет использоваться для того, чтобы сделать пропил в столешнице. Однако все лучше проверить еще раз – от ошибок никто не застрахован.

Важно выбрать правильное месторасположение будущей встроенной панели. Ориентируясь на роль предмета в дизайне интерьера кухни, не следует забывать о том, что:

1. Обязательным условием является доступ свежего воздуха.
2. Надо проследить за тем, чтобы на поверхность не попадала вода.
3. Панель обязательно должна располагаться на безопасном расстоянии от мебели в кухне.

Как сделать правильный пропил? Для этого на столешнице чертится контур будущего прибора. Потом остается только вырезать его при помощи пилы по дереву. Маленькая хитрость от специалистов – лучше всего при работе отступить от краев начерченного контура на 1-1,2 внутрь. Дальше будущее «посадочное» место обрабатывается специальным герметиком (лучше выбрать силиконовый – он наиболее влагостоек). Такая мера защитит материал от проникновения внутрь влаги.

Как подключить газовую варочную панель: переходим к установке

Перед началом непосредственных работ по подключению нужно осмотреть само устройство

Важно, чтобы оно тоже не имело механических повреждений (это может оказаться опасным). Если таковых не обнаружилось, можно смело приступать к работе. Весь процесс будет происходить следующим образом:

Весь процесс будет происходить следующим образом:

Прибор вставляется в подготовленное для него отверстие.
Газовый шланг подсоединяется ко входному крану у газопровода (чтобы избежать утечки, лучше всего пользоваться обмоткой).
Второй конец шланга подключается к выходу панели, который предназначен для подобного подсоединения
Следует обратить внимание, что на варочной газовой панели может быть два варианта такого выхода (один из них будет предназначен для баллонного устройства). Более детально может подсказать прилагаемая к аппарату инструкция.
После завершения подключения шланга, нужно будет открыть газовый кран
На обмотку тем временем наносится мыльный раствор

Он поможет понять, есть ли утечка газа или нет. Если движения пены и появления пузырьков не наблюдается, то все в порядке.
Подключается сама панель.
Включается одна из конфорок – нужно подождать минуту, чтобы успел выйти весь воздух. После этого уже можно будет включить саму горелку

Такие «махинации” необходимо проделать со всеми конфорками.
Очень важно проводить установку газовой варочной панели под уровень – это позволит избежать ненужных «перекосов» и возможных дальнейших ошибок в её работе.

Наиболее частые поломки варочных поверхностей

Ремонт варочных панелей может быть начат только после того, как будет установлена истинная причина неисправности прибора. Начнем с электрических панелей. Сначала надо посмотреть, не работают все комфорки или одна. Если не работают все комфорки, то проверку надо начать с проверки напряжения в розетке. Потом проверяем электрическую вилку и шнур. Далее в самой панели должен быть предохранитель. Проверяем и его. Это самые простые неисправности, они же и самые часто встречаемые. Лучше всего проверку этих неисправностей делать с помощью мультиметра. Если работает хоть одна комфорка, то проверку по выше расположенному абзацу можно пропустить. Значит напряжение благополучно подходит к варочной панели. Наиболее часто выход из строя электрических панелей происходит по следующим причинам:

• Выход из строя нагревательного элемента.
• Поломка коммутационных деталей электросхемы (выключатели, переключатели).
• Неисправность блока управления.

Правильная установка: этапы

Электрическая панель

Модели с электроподжигом из стеклокерамики радуют удобством. Если сборка хорошая, то изделие не потребует ремонта еще долго. Однако при поломке поверхности отсоединение будет максимально простым. Электроварочную вполне можно снять самостоятельно и отвезти в ремонт.

Приступим к встраиванию. Общий алгоритм:

• Поставьте электрическую панель на столешницу, переверните и, согласно схеме, подсоедините. Для удобства производители размещают инструкцию на обратной стороне изделия. Подключение требует внимательности — в случае ошибки управление конфорками и температурой нагрева будет невозможным.
• После этого можно перевернуть панель и монтировать ее в отверстие. Проверьте исправность включения и нагрева. Панель полностью готова к работе.

Процесс установки самостоятельно не является сложным. В особенности для тех, кто когда-либо делал ремонт или выполнял строительные работы. Подробній алгоритм:

1. Определите размеры. Перед установкой необходимо изучить инструкцию. В ней есть схематическое изображение, где указаны размеры установки и как правильно установить панель. Это ускоряет процесс и минимизирует возможные ошибки при замерах и монтаже.
2. Замеры можно произвести самостоятельно. Для этого нужно повернуть панель обратной стороной и, используя рулетку, измерить необходимые параметры. Будьте внимательны: глубина установки обуславливается местом монтажа.
3. Определитесь с отступами. В инструкции указаны минимальные отступы от краев столешницы, поэтому не рекомендуем делать их меньше. Это может стать причиной повреждения края и необходимости его ремонта. Можно только увеличивать размер.
4. Сделайте разметку на столешнице на базе замеров варочной плиты. Чтобы монтаж был точным и простым, обеспечьте стойкость разметки. Если нарисовать ее мелом, линии будут стираться, а это будет создавать неудобства во время установки. Рекомендуем приклеить полоски бумажного скотча, а уже на него нанести разметку.
5. Сделайте вырез. На этом этапе нужно просверлить отверстие на месте, где будет начинаться вырез. С помощью электрического лобзика вырежьте по контуру верхнюю часть столешницы. Для ровного среза, используйте острую пилку, предусматривающую мелкие зубья. В идеале рекомендуется применять ручной фрезер, а закругление углов реализовать фрезой. При этом срезы нужно шлифовать. После проделанной процедуры образуются опилки, которые лучше сразу собрать пылесосом.
6. Примерьте варочную поверхность. Проверьте правильность выреза и примерьте панель. Это позволит убедиться в том, что можно приступать к следующим этапам.

Пропиливание отверстия

Для монтажа понадобятся электродрель и электролобзик. Если их нет, то придется приобрести либо взять в аренду, поскольку без них не обойтись.

Покупая варочную панель, будет удобно параллельно делать индивидуальный заказ на изготовление мебели. Можно просто сообщить мебельщикам замеры устройства и они сделают вырез сами. Это самый простой и удобный способ установки (тогда можно сразу переходить к пункту уплотнения/герметизации).

Уплотнение и правильная герметизация

Чтобы продлить эксплуатационный период столешницы и защитить ее от преждевременного износа, необходимо использовать силиконовый герметик или нитролак. Такая обработка предотвращает попадание влаги и грязи. Также для этих целей прекрасно подойдет самоклеящийся уплотнитель (уплотнительная лента).

Наклеивается он сверху таким образом, чтобы края встроенной модели ложились на него. Алюминиевая лента — одна из альтернатив герметизации и уплотнения. Это лучший вариант, так как он защищает столешницу от температурных перепадов. Благодаря качественному уплотнителю изделие прослужит долгие годы без ремонта.

Нюансы монтажа

Кухонные панели бывают газовые, электрические и индукционные. Каждая из них имеет свои особенности и требует определенного подхода к монтажу. Но есть общие правила, которые относятся ко всем видам кухонных установок.

Перед тем, как приступать к монтажу, нужно убедиться, что будут соблюдены следующие нюансы:

• наличие вентиляционной системы и оборудованная над плитой вытяжка или наличие в окне мощного вентилятора;
• материал столешницы с уровнем жаропрочности не ниже отметки в 100 °C, а сама поверхность не тоньше 25 мм;
• если планируется устанавливать панель между двумя шкафами, расстояние между стенками и плитой делают не меньше 15 см;
• зазор между стеной и плитой должен быть не менее 5 см, а если он меньше, то прокладывается теплоизолирующий материал.

Любое несоответствие в установке оборудования чревато его неправильной работой и возникновением пожароопасной ситуации.

Электрическая панель

Электрические плиты пользуются особой популярностью у пользователей. Они удобные в эксплуатации, долговечные и красивые. В случае их поломки ремонт можно провести своими силами без вызова мастера. Конечно, если нет хотя бы минимальных познаний в области электрики, то лучше предоставить установку и последующий ремонт специалистам.

На задней стенке любой встраиваемой электропанели есть схема, по которой проводят подключение. Если сделать что-то неправильно, это чревато коротким замыканием и некорректной работой конфорок. Некоторые модели оснащены проводом для прямого подключения плиты к щитку. Это освобождает от необходимости проделывать дополнительную электроточку для розетки. Монтаж в таком случае заключается только в подсоединении кабеля к панели, ее установке в проделанное отверстие и герметизации.

Газовая варочная панель

Монтируется газовая плита, встраиваемая в столешницу, самим владельцем оборудования. Но провести подключение и проверить неисправность должен представитель соответствующей службы.

Обычно газовые панели крепятся к столешнице с помощью специальных скоб, которые идут в комплекте. После установки можно подключать кабель электропитания и открывать подачу газа. На этом этапе нужно быть предельно осторожным и учитывать все правила техники безопасности.

Нужно убедиться, что нет утечки. Для этого применяется специальный газовый анализатор или «дедовский» метод. Места соединения панели с трубой смазывают мыльным раствором и открывают газ. Если видно пузырение, значит есть неисправность, которую необходимо устранить.

Правила установки над духовым шкафом

Индукционные панели имеют много преимуществ перед газовыми и электроплитами.

Можно выделить следующие плюсы:

• поверхность быстро нагревается до определенной температуры;
• удобно ухаживать и содержать в чистоте;
• экономия в потреблении электроэнергии;
• отсутствие открытого огня и слишком высоких температур делает технику безопасной для детей.

Встраивать плиту над духовым шкафом нужно с учетом некоторых тонкостей. Духовка должна быть оснащена системой охлаждения и принудительной вентиляцией.

Столешница, в которую будет монтироваться панель, должна быть идеально ровной. Если пренебречь этим правилом, то, возможно, деформация нарушит нормальную работу техники, и она быстро выйдет из строя.

Пошаговая инструкция

Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж

На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см

Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать

Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез

При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется

При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей

Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее

Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть

Совет! Если варочная поверхность стеклянная, тогда важно быть осторожным при надавливании, чтобы она не лопнула.

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.

Как крепить?

Прежде чем врезать варочную газовую панель на предназначенное для нее место, следует ее правильно подготовить. В технологические отверстия устанавливаются жиклеры, входящие в комплект, крепится сантехнический уголок с герметизирующей прокладкой. На входе фиксируется гайка, к ней производится крепление гибкой подводки (ее нужно провести через пропил). Далее на панели закрепляются специальные монтажные планки, входящие в комплектацию, и выполняется установка по следующей схеме:

• кромки пропила обрабатываются санитарным герметиком, прокладываются уплотнителем;
• варочная поверхность помещается на место (в пропил), выравнивается;
• расположенные внизу крепежные элементы цепляются за столешницу, затягиваются;
• лишний уплотнитель обрезается кромочным ножом;
• после проверки надежности фиксации можно провести пусконаладочные работы.
