Как подключить потолочные светильники: схема

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи

Такая схема сделает работы светильников безопасной и надежной.

При подключении к трехжильной проводке, в которой есть дополнительный провод заземления, необходимо третий провод подавать к соответствующей клемме каждого светильника. При этом заземляющий провод может идти от «земляной» колодки, от ближайшей розетки или выключателя.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Правила и советы

Чтобы монтаж точечных светильников в гипсокартон был быстрым и безопасным, к Вашему вниманию несколько полезных советов от электриков:

Перед установкой ознакомьтесь с цветовой маркировкой проводов. Иногда она может быть нестандартной. Если перепутать фазу с нулем и соединить контакты неправильно, проблем Вам не избежать.
Если Вы решите подключить точечные светильники через диммер, обязательно купите диммируемые светодиодные лампы. т.к. обычные лампочки быстро выйдут из строя при использовании со светорегулятором.
Обязательно позаботьтесь о качественном заземлении проводки, ведь она может сохранить Вам жизнь.
Вместо клеммных колодок можно использовать опрессовку жил гильзами. Эффективность будет такая же, только времени потратите больше.
Осуществлять электромонтаж нужно, когда стены будут уже полностью отделаны.
Не бойтесь самостоятельного подключения точечных светильников. Тут ничего сложного нет, к тому же данное мероприятие позволит Вам сэкономить не менее 400 рублей (средняя цена установки одного точечного светильника мастером).
При использовании люминесцентных ламп не дотрагивайтесь до них руками, иначе срок службы освещения заметно сократится.
Если корпус изделия квадратный, все равно создайте круглую штробу коронкой, после чего ножом вырежьте углы (гипсокартонный потолок).
В том случае, если Вы решите сделать освещение в ванной комнате точечными светильниками, приобретать нужно изделия работающие от понижающего трансформатора на 12 Вольт

Это напряжение является безопасным для человека и если возникнет утечка тока, последствия будут для Вас не опасными.
Перед установкой спотов важно правильно разместить их на потолке, чтобы они эффективно освещали комнату и при этом смотрелись красиво. О том, как разместить точечные светильники на потолке

мы рассказывали в отдельной статье!

Вот и все, что хотелось рассказать Вам о том, как установить точечный светильник в гипсокартон своими руками. Рекомендуем такой вариант освещения использовать на кухне и в ванной, где требуется направленная подсветка функциональных зон!

Наглядная видео инструкция

Подготовка к монтажным работам

Схема установки точечных светильников.

Во время подготовки монтажа надо решить вопрос, как и в каком количестве установить светильники. Прежде всего следует уточнить достаточность промежутка между навесным элементом и потолком для установки осветительного прибора, исходя из условия, что для галогенного светильника минимальная глубина составляет 60 мм, а для лампы накаливания – не менее 120 мм.

Количество и расстояние между светильниками определяются по необходимой освещенности помещения и ее равномерности по площади. При определении этих параметров следует учитывать несколько условий:

1. Мощность каждой лампы не должна превышать 40 Вт для исключения перегрева на участке монтажа.
2. Сектор светового пучка от каждого осветительного прибора составляет, как правило, 30º, а для обеспечения равномерности освещенности световые пучки должны перекрывать друг друга. Это условие определяет, что при высоте потолка 2,5-2,7 м минимальное расстояние между светильниками составляет 1 м.
3. И наконец, количество элементов определяется узором, который должен образоваться на потолке после монтажа.

Устройство точечного светильника.

Инструмент, необходимый для подготовительных работ:

• дрель электрическая;
• коронка фрезерная;
• нож;
• рулетка;
• линейка метровая.

Подготовительные работы к монтажу начинаются с разметки расположения светильников на потолке. Вначале отмечается положение крайних к стене светильников.

Для того чтобы стена не оказалась в тени и была равномерно освещена, расстояние от стены до первых светильников должно быть не более 60 см.

Затем производится разметка положения остальных осветительных приборов согласно выбранному расположению и с учетом, что расстояние между ними составляет не более 1 м.

В местах разметки просверливаются отверстия под точечные светильники диаметром, соответствующим диаметру корпуса светильника. Наибольшее применение нашли осветительные приборы с диаметром 68 мм. Отверстие изготавливается путем сверления электрической дрелью с насаженной коронкой (под дерево) нужного диаметра.

Технические особенности

Расположение осветительный приборов на натяжном полотне рассчитывается еще на стадии замера. Само покрытие нуждается в предварительном раскрое, при котором учитываются все возможные отверстия:

• для труб;
• для дымоуловителей;
• для вентиляции;
• для камер видеонаблюдения;
• для крюков для различных подвесов (например, плетеных подвесных качелей)
• для подвесных люстр;
• для точечных светильников.

Уже натянутое полотно нельзя разрезать самостоятельно, поэтому необходимо уже при заказе четко понимать, что и где будет располагаться. Как правило, в монтажных организациях знают, как правильно расположить светильники на натяжном потолке. При этом часто заказчику предлагают шаблонные варианты из каталога выполненных работ, однако ими далеко не исчерпываются возможности светового дизайна.

Габариты и форма

Точечные светильники идеально подходят в качестве дополнительного освещения в больших комнатах. Сюда относятся:

гостиная

А в качестве основного источника освещения, они подойдут для небольших помещений:

ванная

Почему именно так? Во-первых, у любого точечного светильника существует определенный размер внутренней части, которая прячется в нише.

Из-за этого приходится уменьшать общую высоту потолка в комнате. Размер ниши будет зависеть от типа спота.

Поэтому при покупке в магазине, обращайте внимание не только на то, как они светят или дизайн самого плафона, но и на габаритные размеры. Иначе вы будете неприятно удивлены уменьшением размеров своей комнаты

Например:

для светильников с лампами накаливания потолок опустится на целых 12см

Считается не совсем удачным решением, опускать потолок на 12см во всей комнате. В этом случае, правильным будет в качестве основного освещения выбрать люстру, или один большой потолочный светильник, который крепится к нулевой отметке.

А точечные делать в качестве дополнительных. При этом опустив для них потолок, лишь в необходимых участках комнаты.

В санузлах, натяжной потолок монтируется по всему периметру и изначально опускается на определенную высоту. В результате образуется та самая ниша, идеально подходящая для встраиваемых спотов.

Однако, если ваш санузел имеет королевские размеры, то и здесь имеет смысл поступить также, как и в больших комнатах. То есть, основная точка освещения по центру, плюс дополнительные по периметру.

Также встраиваемые светильники идеально подойдут для маленьких и продолговатых коридоров. Их легко можно распределить по всей площади, и тем самым добиться равномерного освещения.

Фактически коридор – это проходная зона

И заниженный потолок здесь, не особо привлечет к себе внимание

Одна из немаловажных ошибок, которая может испортить весь дизайн – цвет корпусов точечных светильников.

Самым простым и подходящим под любой стиль помещения будет спот белого цвета.

В отличие от точечных моделей золотого, серебряного или бронзового цвета.

Расстояния между светильниками и отступы

Вот основные расстояния, которых следует придерживаться при выборе места расположения точечных светильников в натяжном потолке:

от края стены до первого светильника нужно соблюдать минимальный отступ в 20см

Рекомендации по расположению

В больших по площадях помещениях с центральной люстрой, светильники следует установить в углах и наименее освещенных участках потолка.

Поперечное освещение в узкой комнате, зрительно ее расширит.

А при использовании 20 и более светоточек, рекомендуется их группировать по зонам с отдельным, независимым питанием.

При монтаже люстры, ее располагают как обычно по центру. Относительно этой точки и выстраивается вся дальнейшая композиция. При этом она может быть:

симметричной

Однако независимо от этого, люстра всегда является отправной точкой для всей картины.

Плюсы и минусы

Главным достоинством размещения электропроводки за натяжным потолком является ее незаметность. Не нужно штробить плиты, либо придумывать другие способы скрыть ненавистные провода, ведь полотно надежно спрячет все огрехи отделки.

При этом на прокладку кабеля без штробления придется потратить гораздо меньше сил, времени, и материалов.

Правда, верным решением будет провести свет по всем правилам, соединяя провода под прямым углом. Такое расположение кабелей делается для того, чтобы при ремонте можно было легко определить их местонахождение, во избежание случайного повреждения.

Испортить проводку, не повредив при этом натяжное полотно — невозможно. Если же потребуется ремонт, то ПВХ-пленку придется снимать, и провода окажутся на виду. Поэтому не имеет большого значения, как будет сделана разводка кабелей.

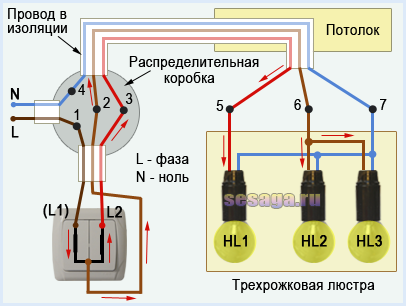

Ошибки подключения двойного выключателя.

Самой простой и в тоже время распространенной ошибкой является неправильное подключение двойного выключателя. Как правило, входящий фазный провод L подключают к левому или правому выходному контакту выключателя, отчего нарушается нормальная работа люстры и включение одной группы ламп возможно при условии, что на другую группу напряжение подано заранее.

Например. При ошибочном подключении входящей фазы L к левому контакту выключателя L1 левая клавиша будет работать в обычном режиме: при нажатии клавиши фаза через нижний (входной) контакт заходит в распределительную коробку, затем через точки (2, 6) попадает на люстру и зажигает пару HL2 и HL3. При размыкании левой клавиши лампы гаснут.

Работа правой клавиши выключателя целиком зависит от положения левой клавиши. Если левая клавиша включена, то и правая работает как положено: при нажатии правой клавиши фаза через верхний контакт L2 и точки (3, 5) попадает на люстру и включает лампу HL1. При отключении правой клавиши лампа гаснет.

Но если мы захотим оставить включенной только лампу HL1 и разомкнем левую клавишу, то погаснут все три лампы. Это объясняется тем, что левой клавишей мы отключаем не только пару ламп HL2 и HL3, но и разрываем входящую фазу L, которая через эту клавишу питает схему освещения. Если же левая клавиша будет выключена, то мы вообще не сможем включить лампу HL1.

Аналогичным образом будет работать и левая клавиша выключателя, если входящую фазу подключить на выходной контакт L2 правой клавиши. В этом случае левая клавиша сможет зажигать лампы HL2 и HL3 только при включенной правой клавише.

Вывод: при подключении входящей фазы L на верхние контакты выключателя L1 или L2 вся работа выключателя будет зависеть от той клавиши, к выходу которой подключена фаза L.

Чтобы устранить подобные неисправности достаточно на выключателе поменять местами входящую и выходящую фазы.

Совет. Перед тем как вешать люстру проверьте правильность подключения выключателя.

Проверяем правильность подключения выключателя:

1. При отключенной люстре индикаторной отверткой проверяем наличие фазы L на входном контакте выключателя. Если она подключена на один из выходных контактов, то меняем ее местами с проводом, подключенным на входной контакт выключателя. Перед тем как менять местами провода не забываем отключать напряжение 220В.

2. Включаем обе клавиши и индикаторной отверткой проверяем наличие фазы на потолочных проводах в точках (5) и (6). В точке (7) индикаторная отвертка ничего не должна показать, так как это нулевой провод.

3. Выключаем обе клавиши и индикаторной отверткой проверяем отсутствие фазы на потолочных проводах в точках (5, 6, 7). На всех трех проводах ничего не должно быть.

4. Подключаем люстру к потолочным проводам.

5. При наличии в люстре желто-зеленого провода скрутите его с заземляющим проводом, выходящим из потолка, и заизолируйте. Как правило, заземляющие проводники выполняются желто-зеленого цвета. Если заземляющего провода на потолке нет, то провод в люстре просто заизолируйте и уберите. А если заземляющий провод в люстре не предусмотрен, значит, изолируете защитный проводник на потолке и убираете в сторону.

Накладные люстры

Потолочные светильники популярней настенных и напольных благодаря тому, что ими можно создать более равномерное и правильное освещение. Потолочный вариант применяется преимущественно в качестве основного освещения практически во всех помещениях. Но для жилых чаще отдают предпочтение накладной люстре в связи со следующими достоинствами:

1. Большое разнообразие дизайнерского исполнения с одной и несколькими лампами.
2. Простота монтажа с помощью нескольких дюбелей или саморезов. Многие модели снабжаются специальными крепежными конструкциями.
3. Применение в любых помещениях с низкими потолками, поскольку классическую люстру можно повесить не во всех квартирах.
4. Возможность выбора из всех категорий цен.

Накладные люстры со светодиодами применяются на натяжных потолках. Они мало выделяют тепла и очень красивы. Особенно отличаются модели из хрусталя, которые со светодиодными источниками света создают декоративный эффект.

Люстру всегда располагают в центре. По периметру помещения к ней добавляется подсветка. Когда выбираются светильники светодиодные потолочные, накладные круглые являются классическим вариантом, не бросающимся в глаза и легко подбирающимся под любой интерьер. Они подходят под пространство любой формы, а в простом исполнении без изысков используются в торговых центрах, офисах и общественных помещениях.

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.

Схемы подключения такие же, как для сети 220 В. Первым монтируется и подключается трансформатор, от него протягиваются провода к светильникам.

Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее. На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).

Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Установка капельника для кровли из профнастила

Рассчитываем количество и расположение светильников на натяжном потолке

Модели для натяжных потолков выбираются не только по функциональности или дизайну. В совокупности все осветительные приборы должны обеспечивать достаточное освещение, а также создавать декоративные эффекты при необходимости. Соответственно, если точечные светильники играют роль дополнения к люстре, используется определенная смеха расположения. Если же освещение обеспечивают только эти приборы, расстановка их должна быть другой.

Чтобы рассчитать оптимальное расположение ламп на натяжном потолке, нужно знать:

• тип осветительных приборов – люминесцентные, светодиодные лампы накаливания генерируют световой поток с разной интенсивностью;
• размеры помещения – 1 спот может обеспечить освещение не более, чем 2 кв. м. площади;
• наличие, количество и площадь окон;
• дизайн гостиной – стиль также диктует определенные требования к схеме размещения;
• необходимость в зонировании – точечные светильники успешно решают задачу разделения на зоны.

Расчет мощности

Существуют определенные нормы освещения для всех типов комнат:

• для гостиной требуется не менее 3 Вт на 1 кв. м;
• в спальне столь яркого освещения не нужно – достаточно 2 Вт на 1 кв. м;
• а вот в детской освещение должно быть максимальным – 8 Вт на 1 кв. м.

Исходя из нормы можно легко рассчитать необходимую совокупную мощность. Например, при площади гостиной в 20 кв. м необходимо освещение мощностью в 20*3=60 Вт. Если отсутствует центральный осветительный прибор, при мощности светодиодных светильников в 5–7 Вт, потребуется от 10 до 14 приборов. Предпочтение отдается четному числу, но это условие соразмеряется с оформлением.

Расчет количества необходимых светильников

Правильно подсчитать количество светильников и их требуемые технические характеристики позволят существующие рекомендуемые нормы освещенности для каждого типа помещений. В настоящее время хозяева квартир все чаще переходят на светодиодные лампы, поэтому расчет нормы освещения для каждого помещения в квартире будет показан на их примере.

Норма освещенности выражается во Вт на один квадратный метр и составляет:

• для туалетов и ванных комнат – 2 Вт/м2;
• для залов – 3 Вт/м2;
• для коридоров и прихожей – 1 Вт/м2;
• для спальни – 2 Вт/м2;
• для детской – 7 Вт/м2.

Исходя из приведенных норм, можно легко посчитать необходимое количество приборов и решить, как расположить светильники на натяжном потолке. Для этого потребуется:

1. Площадь помещения умножить на норму освещенности, например: 12 м2 х 7 Вт/м2 (для детской комнаты)=84 Вт.
2. Найденное значение разделить на мощность одного осветительного прибора, например: 84 Вт/6 Вт=14 шт.

Получается, что для создания необходимой освещенности в детской комнате понадобится 14 светодиодных светильников мощностью 6 Вт.

При необходимости пересчитать количество светильников с другими лампами, можно умножить норму для светодиодных ламп на поправочный коэффициент:

• для ламп накаливания – 4;
• для люминесцентных ламп – 2,5.

Для данного примера получится, что суммарная мощность освещения для детской комнаты с использованием ламп накаливания выйдет: 84 Вт х 4=336 Вт, а для люминесцентных ламп: 84 Вт х 2,5=210 Вт. Если в расчете получается не целое число, его округляют до целого значения.

Выбор схемы расположения

Зависит в равной степени как от необходимого уровня освещения, так и от стиля. Кроме того, нужно иметь в виду и дополнительные требования, обусловленные назначением помещения.

Гостиная – комната с высоким уровнем освещения. Здесь обойтись только спотами вряд ли получится.

Зато если их использовать вместе с люстрой, можно весьма разнообразить оформление комнаты:

• светильники применяют для зонирования: в зонах, где требуется яркое освещение, приборы располагают тесной группой или подбирают изделия высокой мощности. В зоне отдыха, наоборот, с их помощью организуют приглушенное мягкое освещение;
• предпочтительнее расположить лампочки на натяжном потолке в зале перед стеной с интересным декором или мебельной композицией;
• 2 ряда точечных источников света вдоль более короткой стены, позволят зрительно исправить пропорции комнаты.

Спальня – здесь зачастую обходятся без люстры. Точечными светильниками отмечают зоны:

• над кроватью достаточно пары штук, чтобы создать очень мягкое освещение;
• гардероб выделяют более мощными осветительными приборами. Переодевающийся человек должен видеть себя в зеркале;
• туалетный столик также нуждается в хорошем освещении.

Кухня. Споты здесь обеспечивают достаточную освещенность и служат универсальным инструментом для зонирования. Они позволяют визуально изменить пропорции комнаты.

Детская

В холле или коридоре

Мебель

Как соединить провода

Для того чтобы соединить провода, используйте гильзы. Лучше всего приобрести медно-луженые либо медные изделия. Кроме того, для выполнения работы понадобится обжимной пресс. Этот способ отлично подходит для того чтобы соединить провода из меди. Сравниться с ним может лишь пайка оловом.

Если пресса у вас нет, используйте электромонтажные плоскогубцы. При их отсутствии пригодятся кусачки, их принцип работы аналогичен принципу работы обжимного пресса.

Опрессовка проводов гильзами

Многие владельцы квартир желают, чтобы помещения были освещены равномерно. Если вы хотите добиться такого эффекта, в специализированном магазине необходимо купить однотипные светильники. Делая выбор, обязательно смотрите, чтобы мощность лампочек не превышала 40 Вт. Это важный момент, ведь сильные лампы интенсивно нагревают материал. В результате конструкция может деформироваться.

Купите специальные клемники. Они, как и болтовое соединение, нужны для подключения проводов к точечным светильникам. Проверяйте то, насколько хорошо затянуты крепления, два раза в год. Больше всего для крепления подходят медно-луженные гильзы.

Провода нужно обязательно обесточить, только после этого можно заниматься подключением спотов. Для изоляции проводов используйте изоленту и термоусадочную трубу.

Монтаж проводов

Все точечные светильники, должны быть соединены между собой проводами, по ним будет производиться подача электроэнергии.

Первым делом изготавливаем перемычки между светильниками. С помощью рулетки отмеряем расстояние между отверстиями.

 Прибавляем к полученному 40 сантиметров, по полученным размерам отмеряем провода и отрезаем. Нам потребуется два провода одинаковой длинны, один будет использоваться для подачи к светильнику ноля, другой для фазы.

Так как провод мягкий, с протяжкой  могут возникнуть проблемы. Для этого изготавливаем протяжку из  куска жесткого стальной или медной проволки крючок. С его помощью мы будем протягивать провода между отверстиями, которые мы изготовили под светильники. В нашем примере используется жесткий, медный, трехжильный провод, сечением 2,5 квадрата. Идеально для этих целей подходит провод марки ПВ1, сечением 6 квадрат.

Максимально выравниваем наш провод протяжку, так что бы он был ровный и прямой, как антенна. Теперь, изготавливаем на одном из его концов крючок.

Засовываем протяжку крючком в первое отверстие, так что бы его направление совпадало со вторым соседним и ловим в нем крючок провода протяжки. Если при протяжке возникают проблемы, можно сделать встречный крючок. Он изготавливается аналогично проводу протяжки, только имеет более короткий размер. Он запускается навстречу проводу протяжки и путем вылавливания цепляется за крюк протяжки, далее, в полной мере  просовывается между отверстиями.

Теперь, на заранее подготовленных, отмеренных по размеру проводах, на одной из сторон, делаем небольшую петлю.

Так как провод мягкий, петлю следует зафиксировать изоляционной лентой.

Зацепляем петлю за крюк провода протяжки и очень легко протягиваем его внутри потолка вытягивая протяжку вместе с проводом.

Аналогичные действия производим для всех светильников.

Провода прокладываются шлейфом соединяя все светильники между собой по цепочке. Для наглядности рассмотрим все на нашем примере. На картинке представленной ниже имеются четыре провода. Две фазы и два нуля. На первый светильник должно придти питание, фаза с выключателя и ноль напрямую с распределительной коробки. Для конкретного примера, включение точечных светильников будет производиться одноклавишным выключателем, подробное описание принципа работы схемы и ее наглядное, пошаговое выполнения, при необходимости вы можете изучить в статье схема подключения одноклавишного выключателя света. С питающего провода должен подключиться первый светильник, дальше должна пойти перемычка (ноль и фаза) на следующий второй светильник. Где все выполняется по аналогии с 1 светильником, два провода питания ноль и фаза пришли с первого на второй светильник, два ушли на третий, плюс к этим проводам, в дальнейшем подключится точечный светильник под номером два. В конце статьи можно посмотреть схему подключения точечных светильников.

Для простоты понимания сейчас на картинке ниже показаны только перемычки, два провода пришли (ноль и фаза), пусть это будет питание, его мы пометим желтой изолентой, и две жилы ушли (фаза и ноль) на второй светильник. Какой из проводов будет нулем, а какой фазой актуально только для светильников с резьбовым патроном, в нашем примере приведен именно такой. Для других видов патронов, как правило имеющих заводской патрон с уже заряженный проводами, это не принципиально. Исключения могут составить, только некоторые виды светодиодных светильников, на них должны нанесены быть обозначения контактов.

Данная картинка должна повториться на всех светильниках, то есть во всех отверстиях, кроме последнего, там будет только питание, фаза и ноль, перемычка с предпоследнего светильника.

В нашем примере примере будет всего два светильника.

Внимание! Перед выполнением электромонтажных работ, следует позаботиться о безопасности их проведения. Поэтому, все соединения, жилы и провода, к которым будет производиться подключение, следует отключить от подачи элетроэнергии

После чего, в обязательном порядке, убедиться в отсутствии на них напряжения и только после этого, приступать к работе. Проверить наличие или отсутствие напряжения можно с помощью указателя напряжения, как это сделать детально описано в статье указатели напряжения, разновидности и инструкции по использованию.

Светодиодные точечные светильники

В магазинах, торгующих осветительными приборами, представлен широкий ассортимент встраиваемых точеных светильников, рассчитанных на работу с разными типами ламп. Форма, цвет и размер также могут значительно отличаться, но установка всегда выполняется по одной технологии.

Предлагаю рассмотреть стандартный способ монтажа данного типа осветительных приборов. В качестве примера будут использоваться точечные светильники для гипсокартонных потолков марки СВЕТОКОМПЛЕКТ, оснащенные цоколем G5.3.

Необходимо уточнить, что используемые лампы с цоколем G 5.3 в могут быть разных типов: люминесцентные, галогенные или светодиодные. В последнее время популярностью пользуются именно светодиодные лампы, обладающие рядом преимуществ:

• — свет от лампы направлен в одном направлении (нет обратного свечения) – важный фактор при установке в подвесные и натяжные потолки ;
• — компактность, установочная высота лампы обычно не превышает 50 мм;
• — высокие показатели светового потока;
• — экономичность, светодиодная лампа мощностью всего в 4 Вт, по показателям светового потока сравнима со стандартной 60-ти ваттной лампой накаливания. Лампы идеально подходят для практической реализации концепции энергосбережения, которая с каждым днем становится все более актуальной;
• — низкое тепловыделение в сравнении с галогенными лампами;
• — отсутствует эффект мерцания, характерный для компактных люминесцентных ламп;
• — современные светодиодные светильники можно использовать не только для подсветки определенных зон в комнате, но и в качестве основного источника освещения;

Справедливости ради можно заметить, что галогенные лампы обладают более широким спектром светового излучения, но эта характеристика не играет особой роли при выборе источника освещения.

Как подключить точечный встраиваемый светильник DK LD1 X GR MR16 и его аналоги.

Характеристики светильника следующие:

Тип лампы MR16;

Цоколь GU5.3;
Напряжение 12V/220;
Мощность мах 50W;

Данный точечный светильник от всех остальных отличает то, что у него кроме лампочки (точнее лампы МР16) имеется блок питания для светодиодной подсветки который можно подключить двумя способами:

1. Отдельно от лампы;
2. Вместе с лампой в цоколь;

Кстати: — Что бы вы понимали! Данные лампы подключались в ванной и способ подключения был выбран «ГИРЛЯНДА». Это когда от коробки идёт всего один провод который подходит к одному светильнику, а после к другому и на конце провода подключается последняя лампа. Вот так не хитро, а главное экономно!

Заделка швов

Вывод
