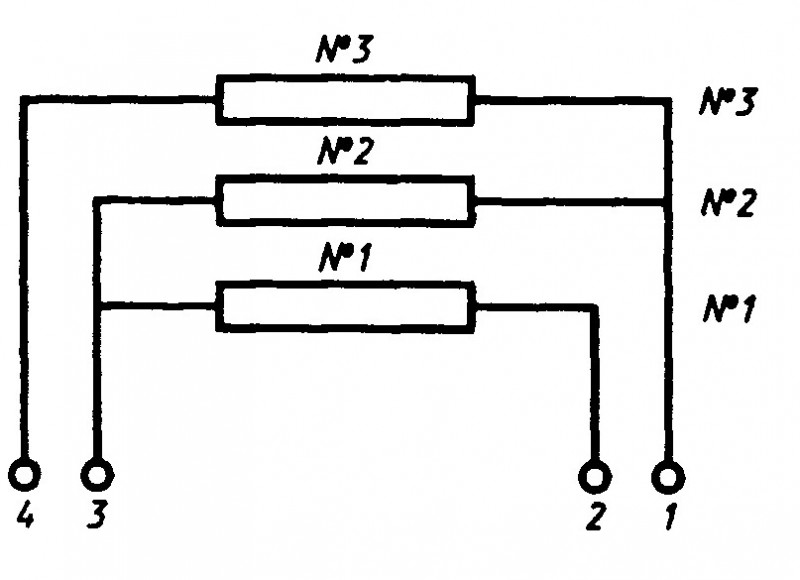

Схема переключателя конфорки электроплиты. подключить электроплиту своими руками: схемы подключения к однофазной, трехфазной сети

Подготовительный этап

Теперь перейдем именно к подготовке и последующему подключению рассматриваемой техники. До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты. Существуют следующие правила, как это делать необходимо:

• место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали;
• длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки;
• устройство нельзя ни в коем случае размещать близко к холодильнику, по причине того, что горячая конфорка может иметь температуру до сотни градусов;
• если плита будет встроена в кухонную стенку или гарнитур, то следует защитить панели, выполненные из пластика, от перегрева во время работы электрического прибора;
• рядом с плитой индукционного типа лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

Для осуществления работ понадобится иметь под рукой следующие материалы:

• 3-жильный кабель, сечение которого будет составлять 4-6 миллиметров. Это будет зависеть от длины;
• отдельный автомат для щитка, чтобы правильно осуществить подключение техники. Должен быть либо 32-амперный вариант либо 40-амперный аналог, в зависимости от проводного сечения;
• УЗО, что должно уберечь технику от перегрузок.

Последние два момента считаются обязательными компонентами процесса подключения рассматриваемого устройства, вне зависимости от производителя. Именно они спасут технику от сгорания из-за перепадов напряжения, которые могут наблюдаться в электросети города. Это своего рода переключатель. Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель. Данные работы будут требовать кое-каких навыков и займут немало времени, но в итоге интерьер комнаты не пострадает, а кабель будет находиться внутри стены. Правда, сначала потребуется решить, что будет лучше сделать:

• подключить все напрямую;
• смонтировать розетку;
• смонтировать раздаточную коробку.

Если вы не знаете, что выбрать, то следует посоветоваться с профессионалом. Подключение напрямую считается наиболее безопасным, ведь отсутствие лишних кабелей существенно снижает риск перегрева устройства. В новых высотках ситуация самая простая – строители просто оставляют кабель, имеющей изоляцию, а жильцы уже сами решают, что делать. Решение через клеммный ящик, если отсутствует на кабеле вилка, также реально в новых домах.

Ящик обычно ставится на кухонной стенке не ниже 0,6 метров от пола, а плита устанавливается на расстоянии не далее пары метров от нее. Как правило, он делается из металла либо очень прочного пластика, а сверху накрывается крышкой.

Следует отметить, что внутри уже есть подключение к домашней электросети. Следует лишь узнать, каким образом можно выполнить подключение электроплиты. Схема является очень простой: черный кабель представляет собой фазу, голубой – ноль, а желтый – заземление. Все 3 жилы подключаются к коробке, с ориентировкой по цвету. Потом остается проверить затяжку винтов соединения и закрыть крышку.

Еще один способ подключения – через розетку. Сейчас на рынке есть три категории розеток:

белорусская;

У российского варианта провод заземления располагается сверху, его вход повернут на 90 градусов к 2 другим отверстиям. При работе с белорусской розеткой контакты повернуты на 120 градусов. Особенностью европейской розетки является наличие двух контактов с круглым сечением, а заземление будет иметь плоское сечение и располагаться снизу. Но этот вариант считается устаревшим. Если создавать проводку смысла нет, то смонтированную розетку просто надо проверить спецприбором, чтобы узнать фазу.

Как вмонтировать панель в столешницу

Самостоятельное подключение поверхности предварительно требует грамотного монтажа панели в подготовленный вырез кухонного гарнитура.

Монтаж производится в несколько этапов:

1. Определяем будущее место. Размеры определяют линейкой. Наиболее удобно использовать заготовку из картона.
2. Нарисуйте форму панели на доске. Максимум 1 мм может быть оставлен нужно оставить для лёгкого входа изделия в панель.
3. Сверление границ панели. Предварительно просверлить в углах отмеченной формы. Диаметр 9-10 мм. Сверло необходимо взять деревянное или металлическое.
4. Следующим шагом установки варочной панели в столешницу является вырез отверстия при помощи электролобзика. Инструмент вставляется в готовое отверстие, с усилием прижимается к доске, а затем начинайте процесс вырезания. При этом прижимать кисть следует вдоль маркировочных линий на низкой скорости.
5. Надёжно прикрепите её снизу к верхней части стола с помощью набора зажимов. Затем уберите остатки дерева.
6. Оставшуюся щель нужно заполнить специальным силиконовым герметиком.

Процесс монтажа газовой панелиИсточник stroy-podskazka.ru

После установки устройства в гарнитур можно начинать процесс соединения его с электрической сетью.

Нюансы подключения ТЭНа и его проверка

На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.
О них мы и поговорим в этой статье.
Она представляет собой небольшую духовку, на верхней грани которых располагается два ТЭНа. ТЭН Е3-Е5 — это духовой шкаф. Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой.
При однофазном питании производим одно измерение — между фазой и нулем

Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным. Итак, первым делом подключаем провод к автомату на распределительном щитке

Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии.
В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье. Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения: 1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

Подключение конфорок электроплиты своими руками

На схеме также можно найти элемент с обозначением Т Землю определить еще проще: это контакт вверху или внизу.

Контакты необходимо качественно заизолировать. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги.

Тут уж выбирать вам. Это клеммы 4 и 5; И клемма заземления, помеченная специальным значком. На схеме обозначено, как идут провода для подключения каждого отдельного нагревателя. Розетка электроплиты обязательно должна быть заземлена Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть. Отсутствие индикации работы конфорки не всегда означает, что она неисправна.
Ремонт электроплитки 3

Как найти неисправность в электрической варочной панели

Прежде чем приступить к поиску проблемы в работе конфорок, следует обратить внимание на модель оборудования и год выпуска. В каждой плите есть свои тонкости и особенности, которые обязательно следует учитывать, перед тем как разобрать технику

Но в большинстве случаев следует придерживаться следующего алгоритма действий:

1. Проверить вольтметром напряжение в самой технике и розетке, к которой она подключается.

2. Если плита не работает, но при этом горит индикатор на дисплее или панели управления, то это говорит о том, что вся плита не работает. В результате этого ток не доходит до конфорок. При обнаружении этой поломки следует полностью разобрать варочную панель.
3. Исследовать модуль управления. Он может быть механического или электронного типа. В любом случае специальным прибором необходимо проверить, поступает ли ток на клеммы конфорок.
4. В случаях, если произошло перегорание спирали, следует проверить нагревательный элемент в каждой конфорке.

Нагревательный элемент

При необнаружении неисправности нужно проверить и визуально осмотреть следующие детали:

• термодатчики;
• реле;
• регуляторы.

Устраняем неполадки

Ниже приведены распространенные поломки электрических плит. Некоторые из них можно устранить самостоятельно, другие требуют профессиональной диагностики и ремонта.

Неработающая конфорка

Если у вас плита с конфорками, то, чтобы поменять их, действовать надо по такой методике.

Откручиваем гайку и убираем заземление.
Под ним может быть кольцо или скоба, прижимающая деталь к основанию.
Конфорка крепится резьбовым соединением или просто вставляется в специальное отверстие

При первом варианте смазываем резьбу маслом и осторожно пытаемся выкрутить ее из корпуса, во втором случае — поддеваем отверткой и вынимаем.
Если модель старого образца, то перегоревшие конфорки лучше сразу заменить современными и экономичными образцами, подходящими по габаритам. Если конфорки в исправном состоянии, то причина отказа находится в блоке управления — через механические регуляторы проходит ток большой величины, и на нежных контактах могут образоваться нагары, которые зачищаются мелкой наждачной бумагой.

Переключатель нагрева

Здесь приведена пошаговая инструкция, как отремонтировать или заменить переключатель у электрических плит.

1. Если при проворачивании регулятора нет щелчков, то это говорит о том, что он неисправен.
2. Существует оригинальная проверка его состояния: ставим регулятор в среднее положение, подаем напряжение на плиту, автоматика защиты должна срабатывать — включаться и выключаться через 30 сек.
3. Перед снятием ручек необходимо изучить инструкцию — на некоторых моделях они не разбираются (Gefest, Kaiser).
4. Вначале снимаются регулирующие ручки снаружи, затем откручиваем переднюю панель.
5. Под ней установлена планка, которую необходимо снять, чтобы добраться до сломанного регулятора.

Электронный блок управления

Если неслышно щелчка при включении реле, то необходимо проверить наличие сигнала — при его отсутствии причина кроется в самом микропроцессоре или каскаде на выходе. Чтобы отремонтировать электронный блок, надо иметь принципиальную схему и разбираться в сложностях радиотехники. Если нет знаний и навыков, то лучше обратиться к специалистам — иначе придется покупать новую электрическую плиту.

Регулятор мощности

Иногда происходит поломка такого регулятора, которому можно найти идентичную замену. Умудренные опытом мастера советуют устанавливать симисторный тип такого устройства, только надо брать с запасом по мощности и силе тока. В некоторых моделях он устанавливается на одной плате вместе с радиатором. Когда конфорка плиты работает на максимуме, а регулировку нагрева изменить невозможно, то это говорит о том, что именно регулятор вышел из строя по неизвестной причине — его срочно надо заменить.

Каждый пользователь должен понимать, что современные бытовые приборы напичканы электроникой, каждая модель имеет свой, отличный от других нюанс изготовления и управления — механический или электронный. Постороннее вмешательство без особых знаний и навыков может негативно воздействовать на нежную начинку электрических плит.

Если у вас стоит простая плита с конфорками на эмалированной варочной поверхности, то отремонтировать ее можно своими силами, предварительно посмотрев видео:

Подключение комбинированной газовой плиты к электричеству

В настоящее время практически все газовые печи требуют подключения к электросети, независимо от того комбинированные они или нет. Многие модели оснащены системой автоподжига, подсветкой в духовом шкафу, режимом гриля – всё это требует электричества. Как подключить комбинированную газовую плиту к электричеству в пятиэтажном или любом другом доме рассмотрим ниже.

Для осуществления подключения необходимо учесть следующие нюансы:

1. Сеть должна быть нестарой, в хорошем состоянии. Бытовая техника создаёт большую нагрузку, и повреждённые провода или криво проложенная проводка могут привести к несчастному случаю.
2. Если в вашем доме часто наблюдаются скачки напряжения, то выбирать плиту стоит, учитывая этот факт. Сейчас на рынке представлены модели со встроенным предохранителем на такой случай.
3. Для печи должна быть проложена отдельная силовая линия от щитка. Для такой работы пригоден кабель 3*1,5 (в отдельных случаях стоит отдать предпочтение 3*5) и УЗО в 16 А.

Перед подключением необходимо правильно расположить устройство. Для этого должны быть соблюдены следующие условия:

– наличие в помещении вытяжки или достаточной естественной вентиляции;

– расстояние между трубой с газом и плитой в идеале должно быть не более 1,5 м; допускается и до 4 м;

– необходима установка розетки с заземлением.

Поломка конфорок в электрической плите

В зависимости от модели оборудования может содержаться различное число конфорок. При минимальной комплектации их насчитывается только 2. Обычно в стандартных электрических варочных панелях производитель устанавливает 4 конфорки.

Нагревательные элементы могут отличаться:

1. классический вариант: конфорки установлены на эмалированной панели, нагревательный элемент располагается внутри.
2. современный вид: панель представляет собой сплошную керамическую плоскость, в которую установлены различные типы нагревателей внутрь.

Прежде чем приступить к ремонту бытовой техники, обязательно стоит определить, к какому типу конфорок относятся те, что вышли из строя. Есть несколько основных видов:

• старые конфорки, которые были выпущены еще в советское время. Их основная отличительная черта – чугунные элементы, которые достаточно медленно нагреваются и в последствие остывают;
• трубчатая спираль. В их основе лежит специальная трубка, которая оснащена полой плоскостью. Благодаря этому происходит циркуляция теплого воздуха, что значительно повышает эффективность работы. Конфорки такого вида очень сложно поддаются ремонту в домашних условиях;
• керамические конфорки. Имеют достаточно простую конструкцию, поэтому самостоятельный ремонт не должен вызвать никаких трудностей;
• конфорки с галогеновым устройством. Излучатель устанавливается в нескольких отличных друг от друга местах, что позволяет панели быстро нагреваться, при этом максимально экономить электроэнергию. Но ремонтировать такое оборудование лучше у квалифицированного специалиста. Так как одно неправильное движение сможет полностью вывести из строя бытовую технику. Это приведет либо к дорогостоящему ремонту, либо к покупке новой варочной панели.

Во всех современных моделях используется силовой провод со специальным сечением, чтобы обеспечить полноценную подачу тока к конфорке. Также она должна быть соединена с такими приборами, как регулятор и термостат. Благодаря этому обеспечивается надежная защита от возможного перегрева в будущем при постоянном эксплуатировании варочной панели.

Виды абажуров

Виды самодельных абажуров для осветительных приборов

В зависимости от конструкции абажуры бывают:

• каркасными – сохраняют чёткую форму и определяют расстояние от основы до лампочки
• бескаркасными – жёсткость определяется материалом основы, чаще всего используется клеевой метод, легче каркасных по весу

Главное отличие абажуров заключается в материале внешней отделки.

Декор абажура своими руками

Декоративные элементы для осветительных приборов изготавливают из:

1. Бумаги и картона. Простой вариант украшения либо обновления внешнего вида торшера или люстры. Сделать его могут своими руками даже дети, но такая основа легко воспламеняется и может использоваться только с не нагревающимися лампами
2. Ткани, кружева, вязаных элементов. Придают интерьеру уют и мягко рассеивают свет в помещении. Не рекомендуется использовать синтетические материалы, допускается пропитанные водоотталкивающим составом лён и хлопок. К недостаткам относят склонность притягивать пыль. Достойный выбор для отделки – тафта, шёлк
3. Нитей, пряжи, верёвок, лент. Ими оборачивают каркасные абажуры либо клеем придают форму для бескаркасных элементов. Разные по толщине, цвету и текстуре материалы позволяют получать уникальные декоративные изделия
4. Деревянных элементов. Для декора используют куски фанеры, резные детали, деревянные узкие бруски, ветки и кора
5. Пластик. Из полимерных элементов изготавливают абажуры для ламп в стиле хай-тек. Однако материал неустойчив к высокой температуре и при нагревании может выделять токсичные испарения.

Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы

Требования к защитному автомату и проводке

Прежде чем приступать к подключению, следует выяснить, соответствует ли проводка потенциальной нагрузке и установлен ли в электрощите отдельный автомат защиты. Если каких-то элементов для монтажа нет или они не подходят по номиналу, рекомендуем купить их заранее вместе с плитой.

На мощные электроприборы не только выделяют отдельную линию, но и ставят индивидуальную двойную защиту: в идеале это комплект УЗО + защитный автомат.

Вместо этой пары для экономии места в щитке нередко применяют дифавтомат.

Схема установки защитного оборудования в электрощите. Через автоматику на розетку подают фазу, нулевой провод через УЗО протягивают к нулевой шине, а землю – к общей заземляющей шине

При покупке автомата решающий критерий – номинал, который выбирают по максимальному значению потребляемого тока. Обычно это 40-50 А, но уточнить технические данные лучше в паспорте плиты. Рекомендуем подробнее ознакомиться с правилами выбора автомата.

Для гарантии безопасности номинал подбирают в сторону увеличения – так при работе на максимальных нагрузках защита не будет постоянно срабатывать. Предположим, что максимальное токовое потребление – около 45 А, следовательно, необходим автомат на 50 А.

Для выбора УЗО принцип тот же – в сторону увеличения, то есть в пару с автоматом на 50 А ставят УЗО на 63 А.

С выбором проводов тоже особых сложностей нет. Алюминиевый кабель не подходит – лучше его вообще не применять для устройства домашней электропроводки. Это небезопасно, да и по характеристикам он уступает медному аналогу. Поэтому останавливаемся на медном проводе с сечением, соответствующим мощности и потребляемому току.

При выборе провода также учитывают характеристики сети и способ прокладки проводов. По современным требованиям, новые городские квартиры изначально оснащают проводкой, соответствующей всем нормам. А в старом жилье, возможно, проводку придется менять

Если в процессе подготовительных работ провода придется все же покупать, ориентироваться нужно на параметры мощности плиты:

3-5 кВт – сечение провода 2,5 мм²;
5-7,5 кВт – 4 мм²;
7,5-10 кВт – 6 мм².

Для трехфазной сети применяют 5-жильный провод 2,5 мм².

Если вы еще не решили, какую модель плиты купите, но уже затеяли замену проводки, можно смело покупать провод ВВГнг 4 мм² – если расстояние от плиты до щитка не более 12 м, и ВВГнг 6 мм² – если электрощит находится дальше. Современные плиты с духовками достаточно мощные, так что не прогадаете.

А сейчас разберем, в каком порядке лучше выполнять все действия.

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку.  Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать

Отключаем прибор, проверяем розетку

Любой ремонт электрооборудования необходимо начинать с отключения от сети. Так что первым делом выдергиваем шнур.

Первым делом выдергиваем шнур из розетки

Заодно имеет смысл проверить и саму розетку электропитания. Ведь плита (учитывая ее большую потребляемую мощность) — это, пожалуй, самый опасный агрегат в квартире.

Внимание! Перед профилактикой розетку тоже необходимо обесточить. Кроме того, если электрический щиток находится в общем тамбуре, желательно заклеить устройство защитного отключения (УЗО) скотчем: всегда есть вероятность того, что кто-то из соседей вдруг надумает поковыряться в щитке да пощелкать чужими автоматами, путая их со своими

По этой же причине нельзя забывать проверять пробником наличие напряжения.

Если с розеткой все в порядке, и профилактического ремонта она не требует (хотя подтянуть лишний раз зажимы, конечно, не возбраняется), можно заняться непосредственно электроплитой.

Как заменить конфорку?

При замене конфорки отвинчиваются болты, удерживающие её круглую основу, повреждённый нагревательный элемент вынимается, а на его место ставится новый – такой же.

При подключении проводов и переключателей соблюдайте исходную схему электроплиты.Иначе при включении конфорки в позицию 3 будет греться более слабая, а не более мощная спираль, а также конфорка может заработает на полную мощность, хотя это на самом деле соответствует совершенно другому режиму. При полном нарушении схемы можно получить как не полностью рабочую электроплиту, так и абсолютно вывести её из строя, что повлечёт куда большие затраты на ремонт.

При правильно проведённом ремонте вы получите работоспособные электроконфорки, исправность которых не вызовет никаких сомнений в дальнейшем её использовании.

Схема подключения газовой варочной поверхности

После того, как газовая плита выбрана, её нетрудно подключить при условии, что подобный агрегат применялся на данной кухне ранее. Подключить газовую варочную панель необходимо при помощи гибкого шланга.

Пример газовой варочной панелиИсточник t10p.ru

Основное требование безопасности – отключить газовый кран на вводе в квартиру перед началом подключения.

Все современные газовые поверхности снабжаются электрическим розжигом.

Алгоритм, как подключить газовую варочную панель:

1. Черные и коричневые жилы крепятся в вилке к клемме, отвечающей за фазу.
2. Синяя жила соединяется с разъёмом, отвечающим за «ноль».
3. Кабель с жёлто-зелёным цветовым наполнением подводится к заземлению, в центральной части штекера.
4. Осуществляем проверку функционирования розжига в газовой варочной поверхности.

Монтаж газового устройства:

• Установка производится в рабочий стол после выреза прямоугольника нужного размера с помощью проникающей пилы.
• Желательно оставить зазор между панелью и стеной около 5-6 см для простоты установки вспомогательных коммуникаций.

Вид подсоединённой газовой панели снизуИсточник kuhnyamy.ru

• Затем вы должны соединить газовый шланг с газовым стояком.
• Монтаж производится газовым ключом до крепкого сжатия шлага
  .

По завершении вышеуказанных операций плита помещается в вырезанное место и закрепляется внизу на специальных кронштейнах. Зазоры заполняются герметиком.

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

• за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
• вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
• из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
• от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
• кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты. Как правильно сделать заземление

  Как сделать заземление

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание. Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п

металлических изделий

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует

Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Общие сведения

Схемы подключения электроплиты

Сначала разберем общие правила. Электрическая плита относится к мощному бытовому оборудованию, потребляющему 40-50 А тока, поэтому для нее выделяют отдельный электрический контур. Он соединяет две точки: защитный автомат в квартирном/домовом электрощите и розетку/клеммник прибора.

На практике применяют 3 вида подсоединения к сети:

• традиционный способ розетка/вилка;
• присоединение проводов в клеммной коробке в стене;
• прямое клеммное соединение на задней стенке плиты.

Если на кухне уже есть предустановленная силовая розетка, запитанная на отдельный автомат, обычно используют ее. Это более привычно, а при необходимости ремонта прибор можно быстро отключить, не выходя из кухни.

Обычная розетка для подключения электроплиты не подойдет, так как может не выдержать нагрузки. Необходимо купить специальную модель, подходящую по показателям номинального тока, выдерживающую от 7 кВт и более

Но нередко применяют прямое клеммное соединение. Его считают более безопасным и надежным. Минус безрозеточного соединения в том, что каждый раз отключать плиту от сети придется на электрощите.

Схема подключения зависит от количества задействованных фаз. Отечественное оборудование рассчитано на 1- или 3-фазное подключение, но мы предлагаем разобрать все три возможные варианта, включая и 2-фазное.

Все три способа подключения отличаются количеством активных проводников: у 1-фазного их 3, у 2-фазного – 4, а у 3-фазного – 5. Первый вариант актуален для многоэтажек и применяется практически во всех городских квартирах, трехфазный характерен для энергообеспечения частных домов

Для соединения клемм плиты с проводниками используют перемычки из медного провода. Современная техника обычно комплектуется необходимыми деталями для подключения.

При однофазном способе фазу заводят на 1,2 или 3 клемму, все они соединены между собой перемычками. Ноль идет на 4 или 5, которые тоже соединены, а земля – на 6 клемму.

По схеме легко понять, как производят и другие виды подключения. Проблем с поиском схем не возникнет – их можно найти в технической документации к электроплите или на табличке, прикрепленной около клеммника на задней стенке.

Заключение

Как видно, имея схему, выполнить замену нагревателя не так сложно. Никогда не стоит спешить отключать какие бы то ни было провода. Лучше для начала сфотографировать их на смартфон или цифровую камеру, чтобы знать, как выполнять подключение в обратном порядке.

Людей, у которых есть электроплиты, отслужившие не один десяток лет, часто интересуют схемы подключения конфорок. Это неудивительно, ведь со временем эти элементы выходят из строя, и единственная возможность всё исправить — это установить новые конфорки.

В теории при идеальных условиях эксплуатации конфорки могут служить практически вечно, но так, конечно же, не бывает. Дело в том, что мы часто забываем их выключить, от чего ТЭНы накаляются до невообразимых температур. В некоторых случаях на поверхности перегоревших конфорок можно увидеть даже трещины. Но это касается только старых моделей, с новыми подобного не случается.

Когда перегорает конфорка плиты, то владельцу приходится задуматься о подключении нового элемента. Само собой, что без схемы здесь не обойтись. Конечно же, она должна быть в техническом паспорте изделия. Но нужно признать, что спустя 20 лет документы теряются или же приходят в нечитаемое состояние.
