Трехфазный счетчик

Свойства и характеристики «Момент Кристалл»

Полимеризованный клеевой шов имеет наивысшую прочность. Сила сцепления между материалами также высокая. Область применения клея очень широкая, что достигается цветом – клей прозрачный.

Технические характеристики:

• Температура эксплуатации – 15-30 °C выше нуля. Температура при склеивании может быть и другой, но тогда срок застывания шва тоже меняется. При увеличении t °C полимеризация ускоряется, при уменьшении, наоборот, замедляется.
• Температура использования засохшего шва – от -35 до + 75 °C.
• Клей является морозостойким. Можно несколько раз полностью замораживать и размораживать. Характеристики после размораживания не отличаются от изначальных.
• На 1 м2 расходуется примерно 200-400 г вещества. Цифра индивидуальна и может варьироваться в зависимости от типа основания и цели склеивания.
• Клей влагоустойчив, свойства не меняются даже при непосредственном влиянии воды на смесь.
• Оптимальное значение плотности – 0,88 г/см3.
• Среди других качеств выделяют устойчивость к УФ-лучам, щелочам и кислотам.

Как почистить серебряные предметы с камнями, гравировкой или позолотой

Где устанавливается прибор учета и какие модели наиболее популярны?

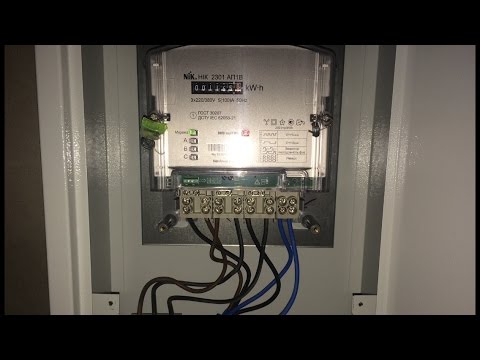

Советы по установке и выборе трехфазного счетчика

Как было отмечено ранее, для подсчета электропотребления на территории небольшой площади (квартира, частный дом и т.п.) особой целесообразности в использовании 3 фазных счетчиков нет.

Однако, согласно последней статистике, около трети частных жилищ в РФ оборудованы именно таким прибором учета электричества.

Что касается более широкого спектра использования трехфазовых устройств, то распространено их применение в:

1. Многоквартирных домах (когда речь идет о подсчете электроэнергии по всему дому).
2. Больших технических предприятиях.
3. Крупных офисах.

То есть, используются 3 фазные счетчики преимущественно там, где электросеть простилается на большую площадь и нагрузка на нее довольно-таки высока. На данный момент наиболее популярные модели подобных устройств следующие:

• среди индукционных вариантов – Меркурий 200, Измерон и Энергомер.
• среди электронных версий устройств – Меркурий 200, Энергомер, Микрон и Саймэн.

Чем трёхфазный счётчик электроэнергии отличается от однофазного

Прежде чем описывать эту схему подключения счетчика к сети 380 Вольт необходимо дать краткое описание отличий трехфазного напряжения от однофазного. В обоих видах используется один нулевой проводник N. Разность потенциалов между каждым фазовым проводом и нулем равна 220 В, а по отношению этих фаз друг к другу – 380 В. Такая разность получается из-за того, что колебания на каждом проводе сдвинуты на 120 градусов (рисунки 3 и 4).

Однофазное напряжение используется в частных домах, на даче, а также в гаражах. В таких местах потребляемая мощность редко превышает 10 кВт. Это также позволяет использовать на участке более дешевые провода с сечением 4 мм.кв., т. к. потребляемый ток ограничен 40 А.

https://www.youtube.com/video/MSTUZSSCg2g

В случае если потребляемая мощность в сети превышает 15 кВт, то использование 3-х фазовых проводов обязательно даже, если отсутствуют трехфазные потребители, в частности, электродвигатели. В этом случае происходит распределение нагрузки по фазам, что позволяет снизить нагрузку, если бы такая же мощность забиралась от одной фазы. Поэтому в офисных зданиях и магазинах, как правило, применяют именно трехфазное питание.

Однофазные счетчики осуществляют учет электроэнергии в двухпроводных сетях переменного тока с напряжением 220В. А трехфазные — в сетях переменного трехфазного тока (3-х и 4-проводных) номинальной частотой 50 гц.

Однофазное питание чаще всего используют для электрификации частного сектора, спальных районов городов, офисных и административных помещений, в которых потребляемая мощность составляет около 10 кВт. Соответственно, в этом случае и учет электричества осуществляется с помощью однофазных счетчиков, большим преимуществом которых является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний).

Главное же преимущество заключается в возможности напрямую подключать трехфазные электроприборы, такие как обогреватели, электрокотлы, асинхронные двигатели, мощные электроплиты. Точнее — преимущества сразу два. Первое — при трехфазном электропитании данные приборы работают с более высокими качественными параметрами, а второе — не возникает «перекоса фаз» при одновременном использовании нескольких мощных электроприемников, поскольку всегда есть возможность подключить электроприборы к фазе, свободной от просадки через «перекос».

Наличие или отсутствие нулевого провода определяет, какой счетчик потребуется установить: трехпроводной при отсутствии «ноля», а при его наличии — четырехпроводной. Для этого есть соответствующие специальные обозначения в его маркировке — 3 или 4. Также выделяют счетчики прямого и трансформаторного включения (при токах, имеющих 100А и более на фазу).

Чтобы получить более четкое представление о преимуществах однофазного и трехфазного счетчиков друг перед другом, следует провести сравнение их плюсов и минусов.

Начнем с того, в чем проигрывает трехфазный однофазному:

• множество хлопот в связи с обязательным получением разрешения на установление счетчика и вероятность получения отказа
• Габариты. Если до этого использовалось однофазное питание с одноименным счетчиком, следует позаботиться о месте для установления вводного щита, как и самого трехфазного счетчика.

Для того, чтобы правильно подключить счётчик, необходимо знать схему его подключения. Следует отметить, что процесс подключения всех однофазных счётчиков абсолютно одинаков.

• Во-первых, счётчик подключается напрямую в силовую цепь, т.е. последовательно с подводимым питающим напряжением и электрической нагрузкой. Если рассматривать электрическую схему полностью, то она выглядит следующим образом: входное (питание) напряжение 220В – однофазный счётчик – выходное напряжение 220В – защитный автомат – переходная (соединительная) коробка – электрические потребители.
• Во-вторых, у каждого однофазного счётчика имеются четыре специальных силовых клеммы для подключения проводов. Если считать эти клеммы слева направо, то первая клемма – это приходящая фаза, вторая клемма – выходящая фаза. Третья клемма – приходящий ноль, ну а четвёртая – выходящий ноль. Т.е. у однофазного счётчика две входных и две выходных клеммы.

25 нетривиальных советов, которые сделают вашу жизнь проще

Приборы индукционные

Порядок работы счетчиков электроэнергии этого класса основывается на вращении рабочего диска под воздействием сформированного измеряемым током переменного э/м поля.

На размещённом ниже рисунке можно ознакомиться со схематичным представлением простейшего образца типа «Энергомера» (трехфазное изделие работает по тому же принципу).

Внутренний механизм счетчика

На этой схеме 1 означает токовую катушку, через которую протекает нагрузочный ток, создающий в ней соответствующий по величине магнитный поток Фi. Появляющееся при этом поле пронизывает своими силовыми линиями алюминиевый диск и наводит в нем вихревые токи.

Эти токи формируют другое полевое образование, которое начинает взаимодействовать с полем Фu катушки напряжения (она обозначается как «2»). Взаимодействие двух этих структур вызывает появление импульсного вращающего момента, приводящего в движение алюминиевый диск.

Последний посредством червячной передачи приводит в движение механический счетный узел 3. Постоянный магнит 4 необходим для формирования тормозящего эффекта, обеспечивающего стабилизацию вращения диска.

Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:

1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
2. Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

Виды трехфазных приборов учета

Трехфазные электросчетчики могут различаться как по способу подключения к сети, так и по тарификации. Сначала имеет смысл разобраться с включением прибора учета — оно может быть как прямым, так и косвенным, причем как одно, так и другое может производиться по трех- или четырехпроводной системе, т.е. с использованием нулевой жилы.

Трехфазный электросчетчик косвенного или трансформаторного подключения прямого контакта с токопроводящими жилами не имеет. На шины крепятся трансформаторы тока, которые и «передают» информацию на прибор учета. Подобная схема включения используется в сетях с более высокой нагрузкой и силой тока.

Счетчики прямого включения подразумевают непосредственное прохождение тока к потребителю через устройство — это более распространенный вариант подсоединения, используемый в частном доме и некоторых квартирах. При подобной схеме монтажа сила тока не должна превышать 100 А.

Что касается тарификации, то, наверное, ни для кого не секрет, что электроэнергия в ночное время стоит дешевле. А потому многие из тех, кто пользуется ей, в основном, по ночам, устанавливают двухтарифные трехфазные счетчики. Подобные приборы имеют возможность автоматического переключения и считают отдельно потраченную электроэнергию в промежутках с 7 до 23 часов и с 23 до 7. Естественно, выходит немалая экономия на оплате подобной коммунальной услуги.

Подключаются двухтарифные трехфазные счетчики электроэнергии точно так же, как и обычный — никаких принципиальных различий в монтаже нет.

Основное различие между приборами учета электроэнергии состоит в том, к какому виду он относится — аналоговый (его так же называют индукционным) или электронный.

Схема подключения через трансформаторы

Аналоговые индукционные счетчики

Принцип действия этих приборов учета аналогичен аналоговому однофазному счетчику. Электроэнергия, протекая через токовую катушку, создает электромагнитное поле вихревого тока, которое воздействует на алюминиевый диск, заставляя вращаться. Вращение, посредством червячной передачи, проходит на механический счетчик, который и фиксирует расход.

Естественно, чем выше нагрузка на токовую катушку, тем быстрее будет происходить отсчет кВт/ч. В настоящее время повсеместно идет замена аналоговых приборов учета на электронные трехфазные счетчики электроэнергии как обладающие большей точностью и меньшей погрешностью в расчетах. Также причиной подобного замещения стало и то, что индукционные счетчики невозможно использовать в качестве двухтарифных, равно как и при автоматическом снятии с них показаний.

Электронные приборы

Схема подключения трехфазного счетчика подобного вида обусловлена работой аналого-цифрового преобразователя (АЦП), который выдает импульсы на микросхему в соответствии с частотным графиком. Ниже, на схематическом изображении показан принцип работы такого электросчетчика.

Сама же микросхема запоминает все данные, при этом имеет возможность вывода на дисплей как моментальных показателей, так и полученных за определенное время, в зависимости от сложности и стоимости прибора учета.

Принцип работы электронного прибора учета

Конечно, у электронных счетчиков, помимо несомненных преимуществ, таких как высокий класс точности, возможности двухтарифного или автоматического учета и широкого диапазона рабочих температур, есть и свои недостатки. К ним можно отнести отсутствие защиты от помех. Также подобные счетчики не ремонтируются и очень «не любят» скачков напряжения.

Но все же повсеместный переход на электронные приборы учета взамен аналоговых показал их преимущество перед индукционными устройствами.

Виды приборов

Трехфазные электросчетчики разделяются по типам подключения и измеряемых величин, разновидности конструкций. По способу подсоединения к электрической сети они делятся на 2 вида. К ним относятся:

1. Прямое подключение — приборы устанавливаются непосредственно в сети 220 или 380 В. Они обладают способностью пропускать мощность до 60 кВт и максимальный ток — до 100 А. Подключение осуществляется проводами сечением от 1,5 до 2,5 мм².
2. Косвенное подсоединение — счетчики подключаются через трансформаторы и используются в сетях высокого напряжения. Чаще они используются на крупных производственных территориях.

Конструктивно приборы бывают индукционными и электронными. В индукционных аппаратах отсчет происходит благодаря вращению токопроводящего диска под действием магнитного поля от катушек.

Такие агрегаты называются еще электромеханическими. Количество оборотов диска прямо пропорционально количеству израсходованной электрической энергии. У этих счетчиков есть ряд недостатков:

• отсутствие дистанционного снятия показаний;
• большая погрешность;
• однотарифность;
• возможность использования неучтенной электроэнергии.

К преимуществам электронных счетчиков относятся: многотарифность, дистанционное снятие показаний, длительный срок службы, высокая точность измерений.

Возможна ли установка трёхфазного прибора в однофазной сети

Такой вариант имеет право на существование. При подобной коммутации прибор учёта электроэнергии будет вполне работоспособен. Он попросту начнёт «думать», что по оставшимся пустыми фазам нет токовой нагрузки. Однако, если владелец квартиры выполнит подобное подключение, он столкнётся с другой проблемой. Энергосбытовая компания не примет на баланс включённый в однофазную сеть трёхфазный прибор, не опломбирует его. Это значит, что по всем документам счётчик электроэнергии будет отсутствовать.

Подключение трёхфазного счётчика вместо однофазного вполне возможноФОТО: rabotiagi.com

Энергосбытовые компании объясняют это тем, что трёхфазные приборы не предназначены для сетей 220 В, а значит, никто не проводил поверок на класс точности в подобных условиях. Следовательно, прибор не соответствует нормам классификации и не может быть допущен к эксплуатации. Это значит, что устанавливать трёхфазный прибор учёта электроэнергии в однофазных сетях не стоит.

Доступные услуги

Ценовой вопрос – это важнейший аспект. Как показывает статистика, более чем на половину именно стоимостный фактор влияет на решение человека о выборе компании-исполнителя. Прайс – это показатель уровня компании. Завышенная стоимость говорит о том, что у проекта просто нет клиентов (если речь не о монополии). Что фирме просто нечем похвастаться. Поэтому ей приходится увеличивать стоимость, чтобы хоть как-то окупить собственные расходы. Отыгрываться на каждом посетителе, скажем так.

У нас же нет проблем с аудиторией, мы уже не раз доказали свою компетентность. Поэтому и цены мы не завышаем. Работа на качество – это работа на количество. Ведь хорошо выполненный заказ – это плюсик на репутации, которая сама приведет новых клиентов.

Кроме того, к Вашим услугам множество дополнительных возможностей экономии. В первую очередь, когда мы осуществляем любые услуги, будь то ремонт стиральных машин, ремонт духовых шкафов или посудомоечных машин, мы всегда используем только оригинальные запасные части. То есть, продукция от европейских брендов. Не подделки из Китая или неоригинальные комплекты. И мы вписываем их в прайс по оригинальной же цене. Другими словами, закупочной, себестоимости. Мы не оставляем себе сверху ни рубля. Ведь наш доход – это оплата услуг ремонта бытовой техники. А не реализация комплектующих по высоким расценкам.

Установка

Устанавливать электросчетчик должны квалифицированные специалисты

Работа с электричеством сложная и небезопасная, к тому же важно все правильно осуществить. Электрик от энергопоставляющей компании имеет право производить распломбирование и опломбирование прибора учета

Меркурий 230

Запрета привлекать к процессу электрика частной компании – нет, но работник должен иметь разрешительные документы на деятельность подобного плана. Специалист, устанавливающий прибор, должен хорошо разбираться в вопросе. Установка однофазного многотарифного счетчика обойдется пользователю дороже, чем монтаж однотарифного прибора.

Есть определенные правила, относительно того, должен ли владелец жилища обслуживать и заменять прибор учета.

1. При условии, что расходомер установлен в общем месте пользования, он является общественной собственностью. В таком разе, сроки годности и своевременная замена контролируются уполномоченными службами.
2. При условии, что счетчик расположен в квартире, доме и тому подобное, отвечает за состояние и своевременную замену владелец.

В договоре могут быть прописаны другие условия, необходимо изучить документ. Типовой договор, акт о разделении балансовой принадлежности – основные документы, которые должны быть на руках у собственника.

Чтобы заменить счетчик и установить новый расходомер, нужно подготовить следующую документацию:

• подать заявление в энергокомпанию;
• составить акт;
• провести процедуру поверки старого прибора учета;
• опломбировать установленный электросчетчик.

Каскад Меркурий АТ-01

Кроме упомянутых документов, требуется подготовить стандартный пакет бумаг:

• документ, подтверждающий право собственности, где требуется установить расходомер;
• доверенность, в случае подачи заявления помощником собственника;
• ксерокопию паспорта.

Чтобы установить расходомер правильно, нужно соблюдать основные правила монтажа:

Прибор должен располагаться в месте свободного и беспрепятственного доступа. Техническое обслуживание или поверка должны осуществляться без затруднений.
На весь период установки прибора следует обесточить линию

Об этом предварительно договариваются с представителями компании.
Высота расположения счетчика от уровня пола – от восьмидесяти до ста семидесяти сантиметров.
Необходимо заземлить прибор.
Все автоматы должны быть подключены к счетчику.
В случае нарушения целостности пломб, важно незамедлительно вызвать специалиста для повторного опломбирования.
После монтажа расходомера производят пробное включение.

Много вопросов вызывает установка счетчика на улице. Документов, регулирующих вопрос расположения прибора, нет.

Представители компании по энергосбыту настаивают на уличном размещении счетчика, но пользователь должен знать о таких фактах:

• Установка прибора снаружи существенно уменьшает срок службы расходомера. Неблагоприятные условия окружающей среды негативно влияют на состояние прибора, при минимальных температурах внешней среды, показания часто бывают некорректными.
• Размещение прибора на улице подразумевает вероятность бесконтрольного доступа к устройству третьими лицами.
• Чтобы исключить кражу или порчу счетчика, нередко их устанавливают на высоте в три метра. Пользователю приходится снимать показания с использованием лестницы.

Есть ряд требований по установке электросчетчика:

Расходомер устанавливается в электро-шкафах, на жестких щитках.
Рекомендуемая высота монтажа прибора от восьмидесяти до ста семидесяти сантиметров.
При расположении счетчика в местах с повышенной вероятности повреждения, засорения или доступа третьих лиц, счетчик устанавливается в запираемой конструкции.
Для удобства обслуживания и снятия показаний, расходомер должен располагаться в удобном для доступа месте.
Важно правильно выбрать диаметр вводного кабеля.
Вводный кабель не может состоять из скрепленных между собой элементов.

В частном хозяйстве возможна прокладка электропроводки от счетчика в земле, на высоте по воздуху.

Какой счетчик самый лучший для дома, квартиры? Несмотря на большую популярность электронных приборов учета, механические электросчетчики остаются востребованными. В их пользу говорит отсутствие необходимости дорогостоящего обслуживания, высокая надежность и долговечность службы. В европейских странах все чаще возрождается интерес к привычным, неприхотливым электромеханическим расходомерам.

Какому прибору отдать предпочтение, нужно решать исходя из массы факторов. Выбор самого хорошего учетного оборудования требует тщательного изучения вопроса.

Красивые примеры

Интересно почитать

В заключение

Вопреки устоявшемуся мнению о сложности монтажа и обслуживания трёхфазных сетей, здесь всё практически также, как и в однофазных. При этом и к выбору как трёхфазного, так и однофазного счётчика электроэнергии нужно подходить крайне взвешенно и внимательно. Ведь полбеды, если посредственный подход к покупке приведёт только к выходу прибора из строя. Последствия такого отношения могут быть куда серьёзнее – от воспламенения электрощита до полного выгорания жилища. Об этом нужно помнить.

Вот к таким последствиям может привести неправильный выбор электросчётчикаФОТО: vrn-olekodundic.moy.su
