Основные узлы каркасного дома, чтобы дом не покосился

Как сделать из дрели

1 Область применения

Сарай своими руками: как создать хозблок из простых материалов

Выбор по жесткости и высоте гофры

Как определить размеры отмостки

Ширина отмостки зависит от грунта, на котором стоит здание и от выноса карнизного свеса крыши. Если грунт устойчивый, её ширина должна превышать вынос свеса на 20 см. Но нужно учитывать, что минимум – это 60 см.

Если здание стоит на неустойчивом грунтовом слое, то ширину можно увеличить до 90 см. Еще шире конструкцию уже не делают, поскольку здание будет смотреться несимметрично.

Отмостку начинают сооружать, когда дом уже построен. Вокруг здания удаляют растительность, снимают корни деревьев, которые при прорастании могут навредить конструкции, снимают верхний слой грунта высотой 15 см. Если строится отмостка шириной 90 см, нужно снять грунт шириной 1 метр.

По углам фундамента забивают колышки. На них по периметру натягивают проволоку, чтобы отметить размер и высоту бетонного основания.

Вынутый грунт можно использовать для выравнивания низменных участков, для устройства цветников или альпийских горок.

Каркасные дома – какой проект выбрать

Руководствуясь одними фото каркасных домов, можно распознать разве что жилую площадь, этажность и обшивку.

А ведь проектирование тематических сооружений требует обратить внимание на другие не менее важные вещи:

• Место под строительство – уровень грунтовых вод, отдаленность от инженерных коммуникаций, панорамный вид;
• Вид фундамента – легкий свайно-винтовой, столбчатый, ленточный-монолитный;
• Используемые стройматериалы – несущие элементы, крепежные элементы, теплоизоляторы.

Первый момент объясняет, насколько сложным будет проект. Ведь от уровня грунтовых вод, отдаленности коммуникаций и панорамного вида зависят выбор фундамента, затраты на подвод магистрали и разработка дома с одним-двумя этажами соответственно.

Фундамент и используемые стройматериалы уже больше отвечают за надежность будущей конструкции.

Конструкция каркасного дома

Строительство дома по каркасной технологии во многом похоже на сборку конструктора. Что входит в этот «конструктор» и как его правильно собрать?

Основные узлы каркасного дома

От того, насколько грамотно рассчитаны и выполнены узлы каркасного дома, зависит его надежность и прочность. Если узлы каркаса соответствуют СНиП, то дом выдержит любую снеговую и ветровую нагрузку, прослужит много лет при надлежащей эксплуатации. Узлы делятся на конструктивные и вспомогательные.

Конструктивные узлы:

• крепления обвязок;
• места врезки укосин;
• силовые элементы дверных и оконных проемов;
• узлы перекрытий;
• каркас кровли.

Каркасный дом собирается при помощи гвоздей, обвязка крепится к фундаменту анкерами. В местах соединения лаг, углах между стенами, дверных и оконных проемах необходимо точно придерживаться технологии, так как устранить недостатки после завершения строительства не всегда возможно.

Угол строения

Правильное соединение элементов обвязки и крепление угловых стоек важно для обеспечения прочности и предупреждения мостиков холода. Для нижней обвязки используют брус, соединенный «в полдерева»

Для фиксации стоек устанавливают укосины. При установке вертикальных стоек обязательно проверяют значения углов.

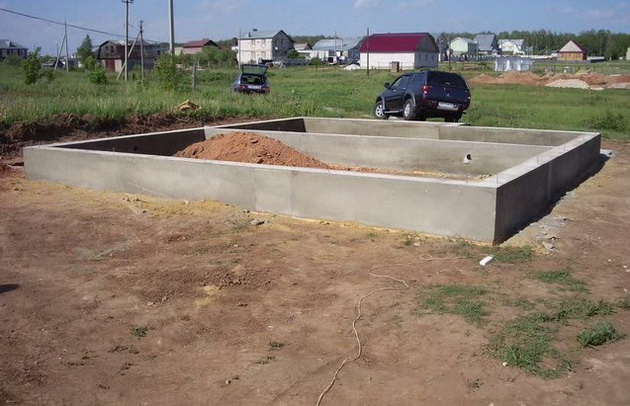

Фундамент

Технология каркасного дома позволяет использовать недорогой фундамент – мелкозаглубленный ленточный или столбчатый. Однако выбор типа и устройства фундамента зависит не только от проекта дома, но и от климатической зоны, уровня грунтовых вод, глубины промерзания, рельефа, типа грунта.

Пучинистые грунты расширяются и вспучиваются при промерзании, слабые — «сдвигаются» при сильном давлении. Перед началом строительства следует взять пробы грунта, чтобы выяснить, может ли он служить основанием для фундамента. Сыпучие грунты укрепляют или частично снимают.

Сооружение фундамента начинают с основания — площадку выравнивают, очищают от дерна, затем роют траншеи или готовят подушку из щебня, в зависимости от грунта.

Пучинистые грунты встречаются во всех регионах средней полосы России. Влага, находящаяся в почве, замерзает, грунт увеличивается в объеме и «выталкивает» опоры. В этом случае фундамент должен быть ниже уровня промерзания или располагаться ближе к поверхности — мелкозаглубленный тип.

Еще одна проблема — сезонность. Заливку бетона делают при плюсовой температуре, но строители работают и зимой, причем в это время клиентам обычно предлагаются скидки. Чтобы не зависеть от времени года, выбирают свайно-винтовой фундамент. В почву ввинчивают полые сваи и заливают полости бетоном. Достоинство способа в том, что воздух свободно циркулирует в цокольной части, это предохраняет дерево от гниения.

Если выбор пал на свайно-винтовой фундамент, рекомендуется делать пробное «ввинчивание», чтобы выяснить, где начинается твердый грунт, на какую глубину устанавливать сваи.

Плитный фундамент — надежный, но дорогостоящий, требующий больше времени, поэтому массово его не используют.

Виды каркаса: дерево или металл

Традиционно каркас делают из дерева: брус 100х100 мм и обрезная доска. Если планируется мансардный этаж, то для увеличения прочности конструкции толщина бруса увеличивается.

Использование каркаса из оцинкованного не подверженного коррозии металлического термопрофиля увеличивает срок эксплуатации дома. Перфорационные отверстия делают профиль легким, поэтому у строения малый вес, но каркасу не страшны гниение и пожары. Основная сложность в работе с термопрофилем — герметизация, если не соблюдены правила строительства, будут лишние теплопотери.

Крыша и кровельные материалы

Конструкция крыши проектируется с учетом снеговой и ветровой нагрузки, а выбор кровельных материалов зависит от бюджета заказчика, уклона кровли, допустимой нагрузки.

Основные виды крыш:

• двускатная;
• вальмовая;
• мансардная.

Популярные кровельные материалы:

• асбоцементный шифер;
• листовая сталь;
• металлочерепица;
• ондулин (битумный шифер).

Основные правила монтажа

Как и у любого другого строительного процесса, установка обвязки требует соблюдение правил и технологии. Рассмотрим, как производится обвязка у каркасного дома.

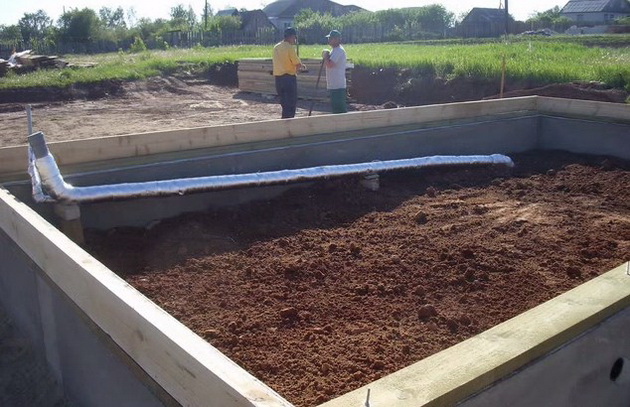

Нижняя обвязка

Если ваш фундамент идеален, геометрия выверена и поправлена, приступаем к нижней обвязке.

1. Укладываем слой гидроизоляции. Для этого обязательно необходимо приклеить рубероид к поверхности фундамента. Используем мастику. Также хорошо зарекомендовал себя пенополистирол, который наносится непосредственно на фундамент.
2. Обвязка может производиться двумя способами. В первом случае, начинаем собирать обвязку с угла и двигаемся по кругу. Во втором случае, устанавливаем доски обвязки по двум противоположным длинным стенам дома, а обвязку по коротким стенам располагаем между обвязкой длинных. Второй способ более предпочтителен, так как такая обвязка считается более крепкой.
3. Иногда требуется соединять доски в углах выборкой, когда снимается часть доски или бруса, чтобы получился паз. Такие пазы должны быть выверены по длине и по горизонтали, только так они смогут обеспечить надежную фиксацию.
4. Для соединения досок и брусок обвязки, используются гвозди, саморезы и металлические уголки (особенно в углах). Анкерные болты фиксируют доски гайками. Если стена очень короткая, она в любом случае должна иметь минимум 2 болта.
5. Все доски обвязки должны быть соединены между собой и фундаментом. Не должно быть элементов, которые не соединены со всеми другими частями обвязки.
6. После установки конструкции, ее еще раз проверяют на ровность. Если все хорошо, устанавливают стойки и возводят стены каркасного дома. О возведении стен можно прочитать тут.

Угловое крепление должно быть выполнено очень надежно

Верхняя обвязка

Верхняя обвязка начинает собираться после того, как собраны все стены каркасного дома. Она скрепляет все стены между собой, причем не только внешние, но и внутренние. Это значит, что даже внутренние перегородки должны быть готовы к началу верхней обвязки. Особенно это касается несущих внутренних стен.

Как видно на фото, верхний обвязочный брус является основой для балок перекрытия

Верхняя обвязка придает дополнительную прочность каркасу и равномерно распределяет давление с кровли на стены дома. Она выполняется также с помощью бруса или доски. Связка верхней части дома осуществляется практически также, как и нижняя обвязка. Чаще всего доска укладывается внахлест с соседней стеной, и фиксируется доска минимум 5 гвоздями по всей длине доски в шахматном порядке.

Способы крепления бруса при обвязке

Если у вас появилась щель между стеной и обвязкой, можно использовать джутовую ленту. Она обеспечит отсутствие мостика холода. После окончания работ по устройству верхней обвязки, вновь проверяем геометрию. Так как на верхней обвязке будут проходить элементы кровли, огрехи здесь не допустимы.

Особенности строительства

Дачи

При строительстве летнего дома (проживание с апреля по сентябрь) можно использовать экономичные варианты «пирога стен». В нем нет высоких требований к утеплителю, но он необходим, хотя бы с минимальной толщиной (5-10 см). Обычно используется минеральная вата.

Можно отказаться от защитного слоя (плиты ОСП). Нет необходимости и в вентиляционном зазоре, т.к. точка росы вообще не вычисляется. Количество слоев «пирога стены» уменьшается до 4-5.

Несмотря на облегченную конструкцию, летний дом имеет приличный вес. Кроме того, несмотря на отсутствие жильцов зимой, снеговая нагрузка действует, а значит требует учета.

Для того чтобы минимизировать толщину стены, но сохранить механическую прочность, рекомендуется каркас выполнять из доски толщиной 4-5 см и шириной 15-20 см.

С учетом упрощения конструкции для летнего домика толщина стены не превышает 15-18 см. Оптимальное ее значение составляет 12-14 см. Такой конструкции вполне достаточно для защиты при небольшом похолодании, от жары, шума и ветра.

Жилья для зимнего проживания

Для постоянного проживания необходим дом, способный выдерживать любые климатические воздействия, возможные в данном регионе. Необходим учет низкой температуры воздуха в зимнее время снаружи и значительного перепада температур внутри и снаружи помещения.

Комфортное проживание может обеспечиваться только при наличии эффективного утеплителя толщиной порядка 15 см.

Для исключения накопления конденсата необходим вентиляционный зазор (вертикальная обрешетка) шириной 20-30 мм. С учетом работы обогревательных приборов обязательное условие – наличие надежной пароизоляции. Часто возникает вопрос: какая должна быть толщина ОСБ для стен каркасника? Полноценный защитный слой обеспечивается плитой ОСП (OSB-3) толщиной в пределах 10-22 мм.

Другими словами, «пирог стены» должен иметь полный набор вышеуказанных слоев. В этом случае минимальная толщина стены составит 20-22 см, а с учетом внешней отделки – 25 см.

Она рассчитывается по установленному тепловому сопротивлению для данного региона и теплоизоляционных свойств используемых материалов.

Срок службы постройки

Срок службы каркасного дома в России, согласно государственному стандарту (ГОСТ), составляет 75 лет. Это минимальное значение. На деле оказывается, что срок эксплуатации каркасного дома превышает 100 лет. Для этого после завершения гарантийного периода рекомендуется реставрировать стены снаружи и внутри здания до уровня окон.

На заметку

Замену кровельного материала следует выполнять раньше завершения срока эксплуатации строения. Такую модернизацию рекомендуется делать один раз в тридцать лет. Однако при реконструкции крыши следует учесть вид материала.

Металлочерепица, шифер и профнастил меняется раз в 30 лет. Эти материалы больше подвержены износу и негативному влиянию окружающей среды, чем другие подобные продукты. Эксплуатационный период дранки, глиняной черепицы и окрашенного шифера составляет 50 лет. Именно через такой период строительные материалы следует поменять на новые.

По истечению 100 лет применение каркасного дома для проживания возможно лишь в том случае, если строение не утратило своих характеристик и привлекательности. Если же здание обветшало, то капитальный ремонт делать нецелесообразно. Проще снести дом и на его месте возвести новое строение.

Каркасно-щитовой дом

Щитовой дом воздвигают в заводских условиях. Этим и объясняется высокая скорость возведения строения, которая составляет всего несколько недель. Работу рекомендуется доверить профессиональным мастерам. Самостоятельно построить каркасно-щитовой дом  не получится. Когда здание строится так быстро, часто возникают неточности и недочеты. Это становится причиной того, что срок службы каркасно-щитового дома сокращается.

Каркасно-щитовой дом.

Для комфортного проживания и повышения эксплуатационного периода сооружения рекомендуется использовать утеплитель. В данном случае подойдет материал на основе базальта или минеральная каменная вата. Чтобы срок службы утеплителя в каркасном доме был выше, рекомендуется использовать эковату. Еще дольше прослужит пенополистирол. В этом случае увеличится и срок эксплуатации каркасно-щитового дома. Такое строение может прослужить от 85 лет и дольше.

Каркасно-рамочный дом

Срок эксплуатации каркасного жилого дома выше, чем у каркасно-щитового здания. Разница составляет порядка 10-20 лет. Чтобы повысить эксплуатационный период здания, рекомендуется использовать в качестве утеплителя материал на основе базальтового волокна. В данном случае пенополистирол и подобные утеплители не подойдут. Не рекомендуется также использовать ДСП для обшивки сооружения. Лучше вместо них использовать плиты ОСБ снаружи каркасного дома.

Расстояние стоек в каркасном доме.

Полезное видео: что такое оргалит

Интересно почитать

Видео описание

Шаг 4: Перекрытие

Устройство перекрытия каркасного дома похоже на монтаж пола. К верхней обвязке крепят балки из поставленной на ребро доски, деревянного двутавра, бруса или кругляка, обрезанного с двух сторон.

Сечение дощатых конструкций выбирают из расчета 1/20-1/25 ширины пролета. Например, помещение 6х4 м перекрывают несущими балками высотой 400см/20=20 см.

Шаг установки — 60-80 см, брус можно укладывать с расстояниями до 1 м. Желательно при монтаже соединять балки перекрытия и стойки каркаса в единый плоский элемент. Это придаст дополнительную жесткость конструкции.

Элементы монтируют на кронштейнах встык к обвязке или укладывают сверху и крепят к лобовой доске, поставленной на ребро.

Крепление балок кронштейнами.

Последовательность работ:

1. Устанавливают по периметру дома лобовую доску 50х200 мм.
2. Укладывают вдоль длинной стены среднюю балку сечением 50х200 мм.
3. Монтируют лаги с шагом 58 см, закрепляя их торцами к лобовой доске и средней балке.
4. Все узлы дополнительно простреливают гвоздезабивным пистолетом или прибивают гвозди вручную молотком.

Если ширина пролета больше 6 м, используют клееный брус. Он состоит из тонких деревянных ламелей и значительно лучше сопротивляется изгибу, чем цельнодеревянные конструкции.

Шаг 5: Стропильная система и кровельный материал

Стропильную систему каркасного дома монтируют в несколько этапов:

1. Устанавливают крайние опоры под конек и стропила, в которых заранее выбраны пазы для опирания на лобовую доску.
2. Монтируют средние коньковые стойки по шнуру, натянутому между крайними элементами. Крепят временными укосинами.
3. На стойки укладывают коньковый брус 50х200 мм. Стыкуют над опорами, чтобы ослабленное сечение не воспринимало изгибающих нагрузок.
4. Размечают места крепления стропильных ног.
5. Нарезанные по шаблону стропила монтируют с опиранием на коньковый брус и мауэрлат.
6. Усиливают систему, устанавливая опору под каждую наклонную балку и ветровые ригели под две соседние стропильные ноги.
7. Прикручивают к низу стропил карнизные планки.
8. Расстилают гидроизоляцию из плотной пленки параллельно свесу, начиная снизу вверх. Стыкуют внахлест на 7-10 см, закрепляют строительным степлером с провисом 20 мм между стропилами.
9. Монтируют бруски контробрешетки сечением 40х50 мм, по ним — доски обрешетки 25х100 мм с шагом 25-30 см в соответствии с длиной волны профиля металлочерепицы. Прибивают все деревянные элементы гвоздями.

Приступают к монтажу водосточной системы и кровельного материала — металлочерепицы:

1. К карнизной планке крепят крюки для желобов водостока с уклоном в сторону водосборных труб.
2. Укладывают первые четыре листа черепицы без закрепления. Выравнивают по торцу и краю карниза, прикручивают саморезами в расчете от 8-9 штук на 2 м². Метизы крепят в нижнюю часть волны, применяя уплотняющие прокладки из резины или полипропилена.
3. Устанавливают коньковые элементы и ветровые планки.

Каркас или профилированный брус

Даже при наличии денег, построить на 20 сотках Зимний дворец вряд ли удастся. Ведь любой выбор технологии подразумевает компромисс: в каждой есть как достоинства, так и недостатки.

Достоинства обоих вариантов:

• малый вес конструкции;
• высокая степень работ выполненных в заводских условиях;
• небольшие трудозатраты и затраты на строительную технику;
• высокая скорость сборки дома;
• возведение дома не зависит от сезонных условий.

Каркасные дома: за и против

Достоинства каркасных домов

К достоинствам каркасных домов относятся:

• если все сделано правильно, то – идеальная теплоизоляция дома;
• скрытые внутри стен коммуникации;
• лёгкая внутренняя отделка, что положительно сказывается на её стоимости;
• сейсмоустойчивость (это достоинство может показаться удивительным; хотя, если вспомнить, что причиной упадка Смоленского княжества было землетрясение, желание сбрасывать это достоинство со счетов может пропасть).

Недостатки каркасных домов

Идеальных технологий не бывает. К недостаткам каркасного домостроения можно отнести следующее:

• дом потребует ухода: антипирены и антисептики со временем теряют свои качества;
• высокие требования к вентиляционной системе, что является следствием хорошей теплоизоляции (открытой форточкой не обойтись – это может быть сложная система, в которой отходящий воздух подогревает воздух входящий);
• необходимость тщательного соблюдения технологии в процессе сборки дома: так же, не бывает хирургической операции на 50%, аналогичный подход следует применить и для оценки строительства жилья.

Дома из профилированного бруса

Достоинства домов из профилированного бруса

К достоинствам домов из профилированного бруса, безусловно, относятся:

• экологичность, хотя и есть одно «но»: брус всегда обрабатывается (существуют противопожарные и биозащитные пропитки, без которых обойтися нельзя);
• малые теплопотери; здесь ничего нового: 20 сантиметров дерева сопоставимы с кирпичной кладкой в 70 сантиметров (технология профилированного бруса сделана для минимизации затрат на отопление: выступы и пазы, конечно, помогают в точности монтажа, но есть у них и другая задача – в строительстве это называется убрать «мостики холода»);
• как ни странно, но есть частый и достойный довод: «У бабушки дом был деревянный» – здесь и доверие опыту предков, и поддержка традиций, и ностальгия.
• строительство дома из профилированного бруса обойдётся дешевле постройки каркасного дома.

Недостатки домов из профилированного бруса

Древесина – проверенный веками природный материал. Однако, она обладает не только преимуществами, но и некоторыми недостатки:

• горючесть;
• дерево может заболеть: грибок, плесень, древоточцы (потребуются профилактические меры, не очень частые – раз в 10 лет вполне сойдет);
• монтаж дома из профилированного бруса не предполагает сразу отделочных работ: потребуется время на усадку дома;
• появление трещин в массиве бруса неизбежно – это свойство древесины, такое же, как наличие сучков;
• коммуникации в стены из бруса не спрячешь: нарушать несущие конструкции нельзя.

Технология строительства каркасных домов из бруса

Схема обшивки углов каркасного дома.

Строительство каркасных домов при стенах с забиркой, которая делается из горизонтально или вертикально уложенных бревен, значительно проще в работе и гораздо дешевле, чем возведение рубленых стен, так как строительная древесина может быть не самого высшего качества. По эксплуатационным качествам каркасные стены не уступают срубам, выполненным из деловой древесины. Нижняя и верхняя обвязка каркаса стен выполнена из бруса сечением 20х20 см. В брусе делают пазы, ширина которых 5 см, а глубина 6 см. На забирке должны быть сделаны гребни для соединения с пазами бруса. Стойки каркаса скрепляют скобами и соединяют с обвязкой шипом.

Технология устройства таких стен несложна. На цоколь укладывается слой гидроизоляции из рубероида или пергамина. На этот слой укладывается нижняя обвязка, точность укладки проверяется по строительному уровню. Затем устанавливаются угловые стойки, которые зашивают прочными досками толщиной не менее 5 см. С земли стойки укрепляются подкосами. Точность установки стоек проверяется по отвесу.

Подготовленный по размеру забирки брус с гребнями вставляется в нее сверху и сразу устанавливается на слой пакли. Когда весь брус установлен на высоту забирки, на шипы стоек устанавливают верхнюю обвязку.

Основные конструктивные элементы каркасных домов.

Если брус будет устанавливаться в забирку вертикально, его следует предварительно просушить, чтобы не надо было лишний раз конопатить стены. Для вертикальной установки бруса в забирку подойдет и не очень толстый брус.

При горизонтальной укладке бруса возможна осадка стен. Образовавшийся зазор следует устранить, набивая доски и паклю. Затем подшивают карниз.

Стены, собранные из сухого пиломатериала, можно штукатурить сразу после установки потолка и кровли. Если же пиломатериал сырой, то после его высыхания следует еще раз проконопатить стены. Стены внутри обшиваются рубероидом или пергамином. При этом материал укладывается внахлест.

Затем прибиваются листы сухой штукатурки, или штукатурят сами мокрым способом. Для мокрой штукатурки делают из досок или дранки косую зашивку.

Области применения

Блоки и панели из пеностекла успешно используют для следующих мероприятий:

•        теплоизоляции крыш: плоских, с профнастилом, скатной кровли

•        для утепления цоколей, фундаментов и оснований

•        утепление под панелями изнутри и снаружи помещений

•        для утепления сооружений с высокой влажностью

•        для звукоизоляции стен и перегородок

•        для теплоизоляции настилов и плит бетонных автодорог

•        при утеплении трубопроводов любого назначения.

Напомним, что пеностекло в силу своей экологической и гигиенической безопасности, являет собой единственный материал, отвечающий санитарным и противопожарным показателям. Поэтому, не рекомендуется утеплять изнутри собственный дом или квартиру стекловатой и тем более пенопластом.

Полезное видео

Организация внутренних углов

Угол между наружной и внутренней стеной здания выполняют несколькими способами.

Правильно организовать угол изнутри не менее важно, чем снаружиИсточник indeco.ru

Первый вариант следующий:

• между 2-мя брусами устанавливают один обычный брус или три коротких (на виде сверху получается буква «П»);
• к серединному брусу приставляется стеновой элемент.

Второй вариант (особо теплоёмкий):

• наружная стена в месте соединения с внутренней стойкой – это горизонтальные бруски 50х50, расположенные между вертикальными брусками, с шагом 60 см;
• к горизонтальным брускам устанавливается вертикальная стойка, образующая край внутренней стены.

Сбивают блоки друг с другом только гвоздями, размером 90мм, через каждые 50-60 см.

Как показывает практика, технологией выполнения углов владеют не все строительные бригады, предлагающие услуги частным лицам.

Требования к материалам для нижней обвязки

Помимо досок, бревен или бруса, для монтажа обвязки потребуются материалы для создания гидроизоляционного слоя (больше всего подходит рубероид), и фурнитура для крепления: гвозди (50, 100, 150 мм), саморезы (50, 100 мм).

Выбирая материалы для обвязки, следует учитывать такие требования:

• должны выдерживать наибольшие значения нагрузок, которые возможны при эксплуатации;
• обладать высокой устойчивостью к механическим воздействиям;
• стойкостью к внешним и внутренним воздействиям;

Также надо учитывать вес и плотность применяемых материалов.

Наиболее качественный материал требуется, к примеру, при свайном фундаменте, так как в таком случае обвязка всегда будет практически «на виду». Но при жесткой экономии некоторые идут и на изготовление обвязки из досок, хотя по сути это такая же лотерея, как и использование столбчатого фундамента.

Столбчатый фундамент и обвязка из скрепленных между собой досок. Такое сочетание как настоящая пороховая бочка для жилого дома – иногда она даже не взрывается Источник deltodom.ru

Особенности монтажа

Изготавливают укосины из хорошо просушенных досок хвойных пород. Ведь при высыхании влажных досок между ними и элементами каркаса появятся зазоры, снижающие жесткость конструкции в целом.

Устанавливая постоянные укосины в каркасном доме своими руками, необходимо учесть, что они должны образовать прямоугольный треугольник с угловой стойкой

Не менее важно расположить их заподлицо с плоскостью последней. Добиться этого можно, если в стойках каркаса вырезать пазы, куда эти доски и будут затем вставляться

Такие же пазы вырезают в верхней и нижней обвязке.

С обвязкой потолка и пола дополнительные элементы жесткости соединяют мощными болтами, а к стойкам их прибивают гвоздями.

При правильном монтаже укосин в каркасном доме все элементы, обеспечивающие жесткость конструкции, будут плотно прилегать к каркасу и не будут мешать обустройству обшивки.

Приступая к монтажу временных элементов жесткости не забудьте выровнять углы, используя уровень или отвес.

Временные элементы жесткости врезать в стойки и обвязку не нужно. После того как верхняя обвязка каркаса будет полностью завершена, временные укосины демонтируют и в дальнейшем используют для других целей.

Ошибки при монтаже

При установке укосин своими руками, не имеющие достаточного опыта домовладельцы часто совершают одни и те же ошибки:

• недостаточно жесткое крепление укосин к элементам каркаса;
• использование для изготовления элементов жесткости некачественной древесины или бракованных досок;
• неправильный уклон укосин относительно пола;
• применение в качестве укосин обрезков досок, которые набиваются хаотично;
• недостаточная длина досок.

Еще одна, довольно часто встречаемая ошибка – отказ от использования укосин вообще в надежде на то, что необходимую жесткость конструкции придаст обшивка каркаса плитами ДСП или ОСБ. Однако такая обшивка добавит жесткости только соединению внутри каркасной ячейки, а не всего каркаса в целом. Ведь каркасная конструкция представляет собой шарнирное соединение и не предполагает наличия дополнительных элементов жесткости, способных выдержать боковые нагрузки.

Металлические или деревянные: разбираемся в видах укосин

Выбор необходимого вида укосин в каркасном домев каждом случае разный. Нет плохих или хороших, каждый случай отдельный. Давайте разбираться, что к чему.

Деревянные подпорки изготавливаются из дерева повышенной прочности в виде досок размером чаще всего 25х100 (реже – 50х100) миллиметров. Из плюсов этого материала – прочность, которая соседствует с легкостью. Это дает дереву преимущество не делать общий вес конструкции слишком тяжелым.

Если же говорить о металлических конструкциях, они имеют более существенный вес, и поэтому применяются гораздо реже свои деревянных «собратьев». К слову сказать, в других странах приоритет отдают именно им.

Монтаж таких укосов выглядит иначе – устанавливаются они в виде креста. В связи с этим, и добавив к этому большую массу, можно с уверенностью говорить, что такие подпорки справятся с сильным давлением и нагрузками. Слабой стороной является последствия присутствия металла – если гидроизоляция будет установлена некачественно, влага проникнет к металлопрофилю, и начнется процесс покрытия ржавчиной.

Обвязка

Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.

Бруски  устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.

Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.

Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.

3. Устройство чернового пола

Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.

Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.

4. Установка каркаса

Сначала монтируются угловые стойки. Они фиксируются  при помощи усиленных стальных уголков.

Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.

Брус верхней обвязки

В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.

Чтобы придать конструкции прочность, делается монтаж диагональных укосов.

Монтаж потолочных балок

Монтаж  делается тремя  способами:

• Методом вырубки
• Перфорированными кронштейнами
• Стальными уголками

Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.

5. Монтаж стропильной системы

Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».

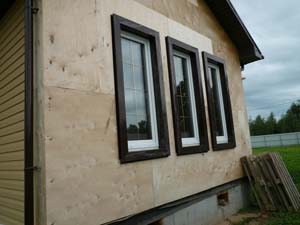

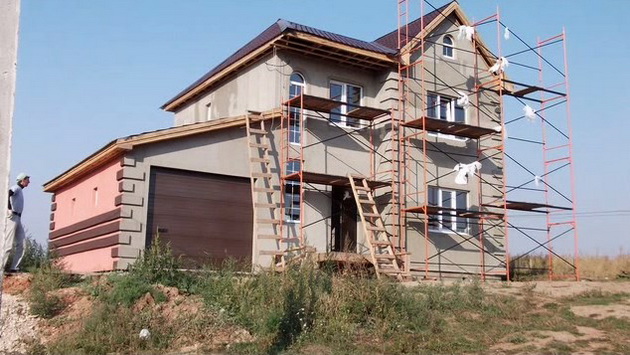

6. Внешняя отделка

• Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
• Обрешетка обрабатывается антисептиком и огнеупорным составом
• Далее идет монтаж отделочного материала по определенной технологии

Поверх крепят пароизоляционную  пленку.

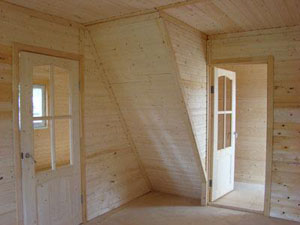

8. Внутренняя отделка

Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.

В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.

Фотоотчет строительства каркасного дома своими руками

В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.

Видео строительства каркасного дома своими руками

Возведение углов каркасного дома

Каждый застройщик сам решает, к какому процессу ему приступить после того, как нижняя обвязка будет готова. Одному строителю важнее и удобнее приступить к монтажу лаг для пола, другой начинает заниматься устройством каркаса для стен. Независимо от того, к какому этапу строительства каркасного дома решено приступить, прежде всего рассчитывается шаг вертикальных стоек и лаг. Он для тех и других должен быть одинаковым. На какие показали следует ориентироваться при расчете этого расстояния:

Схема устройства внешних углов.

• габариты листа (плиты) обшивки. Это может быть ОСБ толщиной 9 мм, плиты ЦСП, влагостойкая фанера. Стойки должны располагаться таким образом, чтобы к каждой из них можно было крепить обшивку так, чтобы избежать обрезков. Например, ширина (длина) цементно-стружечной плиты – 1 м 25 см. Поэтому для этого материала оптимальным шагом будет 0,625 мм;
• расстояние между лагами и должно быть таким, чтобы было удобно укладывать выбранный утеплитель. В его качестве обычно используют минераловатные плиты, рулонный утеплитель этого плана, листы пенопласта разной толщины. Если ширина мата из минеральной ваты – 60 см, то шаг между стойками каркаса должен быть меньше на 2-3 см. Это позволит плотно “вогнать” плиту и перекрыть тем самым все мостики холода;

В торцах досок или бруса, предназначенных для вывода углов каркаса, сверлом 20 мм формируют отверстия. Пиломатериал “надевается ” на анкерные шпильки и крепится к обвязке с помощью гвоздей, забитых наискосок, или металлическими уголками и саморезами. Следует тщательно выверять вертикаль каждой стойки. Поверх ряда установленных с определенным шагом досок монтируется верхняя обвязка.

Каркасно-панельный дом

Основное отличие от каркасного классического дома – заготовку всех элементов осуществляют по типовым проектам. Каркас, щитовые панели, перекрытия и кровлю раскраивают с применением высокоточного технологичного оборудования в заводских условиях. Детали размечают, под крепление высверливают отверстия, вырезают пазы. Все деревянные конструкции обрабатывают антипиренами и антисептиками.

На строительной площадке жилой дом возводят за короткий срок – 2-3 недели. Высокие качество сборки обеспечивают квалифицированные специалисты, прошедшие обучение. Для монтажа панелей используют подъемное оборудование.

Соединение бруса в теплый угол — преимущества и недостатки

Основное преимущество такого способа рубки дома — отсутствие продуваемых и промерзаемых щелей. Не нужны дополнительное утепление фасада и дальнейшая наружная отделка стен.

При сборке дома шипы и пазы соединительных узлов выполняют вручную. Это, пожалуй, единственный недостаток такого вида строительства.

Готовые комплекты из клееного бруса лишены этого минуса. Все элементы заранее обработаны под удобный монтаж и сборку узлов. Венцы промаркированы согласно рабочих чертежей. На строительной площадке дом возводят за несколько дней, пользуясь инструкцией с разработанной схемой.

Дом из бруса с соединением углов с остаткомИсточник 2gis.ru

РЕКОМЕНДУЕМЫЕ ТОВАРЫ

СтолешницыСтолешницы для кухни: плюсы и минусы
