Cэндвич дымоходы из нержавеющей стали

Проверяем качество покупных сэндвичных труб

Определить их надежность получится даже при осмотре:

1. Сварные должны быть оформлены аккуратно, по цвету не отличаться от самого металла.
2. Труба должна быть правильной округлой формы.
3. Проверяйте соотносимость внутренной части трубы с внешней. Не должно быть отклонений более, чем на 1 мм, иначе стыковать секции будет сложно.
4. Все фигурные комплектующие ‒ тройник, оголовок, колпак  – не должны иметь явных стыков, грубых швов и других дефектов.
5. Все детали печного дымохода должны быть промаркированы. Указывается марка, толщина стали, штрих-код, диаметр, название.
6. Упаковка ‒ гофрокартон с фирменным скотчем. Каждая деталь заворачивается по отдельности.
7. Повышенной надежностью отличается лазерная, плазменная сварка. Она не повреждает оцинкованное покрытие, предотвращает коррозию на стыках.
8. Допускается 2‒3 мм недовара на конце модулей.

Элементы модульных систем

Для составления монтажной схемы, покупки комплектующих и последущей сборки надо понимать, какие детали используются в двухконтурном дымоходе. Перечислим основные элементы, сопровождая фотографиями:

• прямые секции сэндвич-труб длиной 25, 50, 100 см;
• тройники под 45, 90°;
• колена 90, 45, 30 и 15 градусов;
• переходы с одностенной трубы на двухконтурную – «старт сэндвич»;
• шиберы поворотные (заслонки);
• конденсатосборники и различные оголовки;
• потолочные проходные узлы (сокращенно ППУ);
• площадки опорные, кронштейны;
• крепления – хомуты обжимные, под растяжки;
• элементы герметизации скатной кровли под названием мастер-флеш или «крыза»;
• заглушки торцевые, юбки.

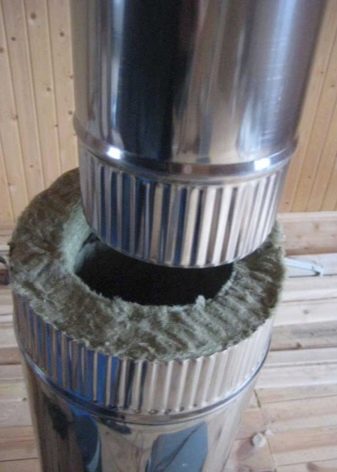

Двухслойные трубы соединяются с другими фрагментами методом раструбно-профильной стыковки. Более доступным языком соединение называется «шип–паз» или «папа–мама», кому как нравится. При изготовлении каждой фасонной детали (кроме торцевых) с одной стороны предусматривается шип, с другой – паз.

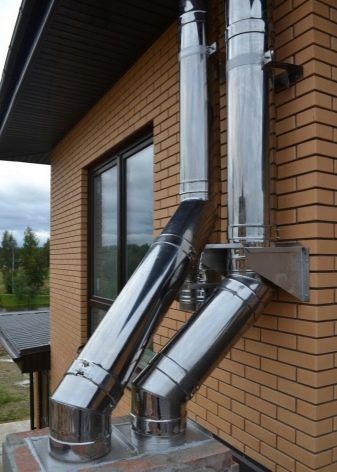

Схема установки дымовой трубы вдоль наружной стены загородного дома

В качестве примера предлагаем рассмотреть схему сборки пристенного дымохода-сэндвич начиная от котла:

1. К выходу теплогенератора через муфту присоединяем одностенную трубу, потом монтируем стартовый переходник на сэндвич.
2. К переходу подключаем прямую секцию двухконтурной трубы, выходящую на улицу. Там она вставляется в тройник.
3. Ниже тройника располагаем ревизионный участок, затем опорную площадку и сборник конденсата. Конструкция становится на стеновой кронштейн.
4. От тройника поднимаемся прямыми участками, каждые 2 метра крепимся к стене раздвижными кронштейнами, стыки элементов обжимаем хомутами.
5. На конце дымохода устанавливаем конус без зонта (для газового котла), простой колпак либо дефлектор.

Когда нужно обойти свес крыши, используем 2 отвода под 30 или 45 градусов. Конец дымохода крепим растяжками, чтобы не раскачивался ветром, как сделано выше на фото. Профессиональный монтаж сэндвич трубы для стальной печи смотрим на видео:

Как подобрать необходимый диаметр дымохода?

Выбор диаметра дымоходной трубы осуществляют, основываясь на данных о мощности котла.

Для маломощных отопительных установок, имеющих меньше, чем 3,5 кВт применяют трубы диаметром 8 см, для котлов с показателями не больше, чем 5,2 кВт — используют трубы диаметром от 9,5 см, свыше 5,2 кВт — 11 см. Не допускается сужение дымохода, а уширение, напротив, можно проводить.

Еще один показатель, который влияет на диаметр дымохода — толщина изоляционного слоя. Он может быть 25—100 мм. Чем он больше, тем лучше он проявляет свои свойства, но и стоимость его также возрастает. Толщина самого метала, используемого для производства труб, может быть до одного миллиметра.

Если необходимо надстроить, заменить или модернизировать какой-либо участок дымохода, потребитель может попасть в сложную ситуацию. Элементы от разных торговых марок не в состоянии обеспечить герметичный стык.

Приобретая недостающие детали, лучше найти (заказать) комплектующие той же торговой марки, что и остальная конструкция.

Пульс

Бренд «Пульс» принадлежит московской фирме «Аква-С», более 10 лет успешно конкурирующей на отечественном рынке с ведущими производителями приборов учета воды и теплоэнергии. Есть у нее и интересные разработки в области диспетчеризации коммунального хозяйства и автоматизированного учета. Вся продукция производится на собственных мощностях, оснащенных современным технологическим оборудованием.

Выпускаемые счетчики. Компания предлагает недорогие приборы учета расхода холодной и горячей воды. Есть и универсальные модели с 6-летним интервалом между поверками. Потребитель может выбрать изделия в безымпульсном или импульсном варианте. Бытовые счетчики рассчитаны на срок службы более 12 лет при предельном давлении в системе 1,6 МПа.

Плюсы Пульс

1. Доступная цена.
2. Широкая сеть продаж.

Минусы Пульс

1. Чувствительность к загрязнениям и низкому качеству воды.
2. Среднее качество изготовления.

Срок службы сэндвич дымохода

И, наконец, нужно поговорить о том, как долго прослужит сэндвич дымоход. По разным оценкам, срок службы сэндвич дымоходов составляет от десяти до пятнадцати лет. Именно столько могут дать при гарантии на изделие.

Причин раннего выхода из строя сэндвич дымохода может быть множество. Например, неправильно подобранный тип для того или иного котла. Часто причиной поломки является фабричный брак. Поэтому нужно тщательно просматривать каждую деталь еще при покупке.

Чтобы изделие прослужило максимально долго, необходимо в срок проводить профилактику, а именно чистку и диагностику. При выявлении малейших нарушений в конструкции необходимо немедленно прекратить использование дымохода до полного устранения поломки. В противном случае опасности подвергаются люди, которые могут не только угореть от продуктов сгорания, но и пострадать от пожара.
На сегодняшний день не составит труда купить любой вид сэндвич дымохода.

Как уже говорили, важно правильно сделать выбор – по назначению. Если есть какие-то сомнения, лучше всего обратиться к специалистам, которые помогут в любых вопросах

Монтаж оборудования лучше всего доверить профессионалам, которые имеют опыт и нужный инструмент для выполнения работ. Так можно гарантировать качество конструкции и ее долговечность при эксплуатации.

Особенности и область применения

Главное качество сэндвич-труб в их конструкции, она не позволяет конденсату образовываться зимой. Когда нет конденсата, образуется меньшее количество сажи и копоти, которые оседают на стенках дымохода.

Это помогает использовать трубу намного дольше, не проводя ремонтные работы. Конструкция сделана из двух нержавеющих труб, которые помещены одна в другую.

Они разделены между собой 50 миллиметровым шаром утеплителя. Чтобы работать было легче, специалисты сделали раздельную систему на пару элементов, и прикрепили к ним специальные соединители, которые могут соединять конструкцию.

В зависимости от области применения и видов топлива, берется различная толщина теплоизоляционного материала, для этого способа используют каменную и минеральную вату.

При оборудовании трубы дымоходов в деревянном здании, используют наружную изоляцию внешней трубы. Используют сэндвич-трубы для газовых колонок и котлов, каминов и каминных вставок, отопительных печей.

Герметизация дымохода со стороны улицы

Когда основные строительные работы завершены, защитную пленку удаляют. Проверяют герметичность всех соединений, швов, стыков.

При проведении герметизации важно учесть такие нюансы:

1. В месте перехода от одностенной трубы к сэндвичу обрабатываются все наружные края по окружности.
2. При нанесении на внутреннюю часть труб обмазывается внешняя часть верхней секции. При обработке внешней части принцип аналогичен.

Рекомендуется использовать исключительно огнеупорный герметик, который переносит температуру 1000 градусов и выше.

Общая длина дымохода от колосника составляет от 6 м.

Выполнение монтажа

Для того чтобы сэндвич труба для дымохода своими руками, прослужила вам максимально долго, отдавайте предпочтение деталям, элементам и трубам изготовленным из стали с самым высоким классом жаростойкости.

Вертикальное расположение с выводом трубы через стенку

Вертикальное расположение с выводом трубы через стенку

Ассортимент труб и дополнительная фурнитура

Ассортимент труб и дополнительная фурнитура

Для придания конструкции максимальной устойчивости

Для придания конструкции максимальной устойчивости, используются специальные хомута и другие крепежи

Дымоход из сэндвич трубы устанавливается согласно следующим рекомендациям и инструкции:

Лучше всего изначально выполнить подключения системы имеющей два контура. В этом случае, установка производится от отопительного агрегата и далее вверх. При этом, каждая новая труба входит в предыдущую, так как её диаметр на определённом участке немного увеличен, а под конец снова уменьшается до заданного предела. Таким образом, достигается должная герметичность;

Трубы находящиеся внутри, должны устанавливаться «по конденсату» — это позволит образующейся влаге быстро и беспрепятственно стекать, не попадая в различные швы, и стыки конструкции;

Для фиксации и заделывания швов, используются только лучшие герметики, с максимальным уровнем огнеупорности

Состав должен хорошо переносит температуры до 1200 градусов;

Дополнительная фурнитура и детали обязательно фиксируются хомутами, а для закрепления тройника лучше всего подходит специальный кронштейн (каждые 0,2 метра);

При проектировке дымоходной системы учитывайте тот факт, что один горизонтально расположенный участок не должен иметь длину больше чем один метр, так как это негативным образом повлияет на работоспособность тяги;

Устройство дымохода из сэндвич труб должно хорошо изолироваться как от легковоспламеняющихся поверхностей, так и от различной проводки и газовых труб;

Для того чтобы трубы безопасно проходили через любые перекрытия дома, необходимо воспользоваться и установить патрубки, имеющие теплоизоляционный слой минеральной ваты;

Для удобного ухода и осуществления чистки внутренней поверхности труб от сажи и других загрязнений, важно предусмотреть наличие таких элементов как прочистные дверцы, съемная деталь

Правила установки и сборки вытяжного механизма

Правила установки и сборки вытяжного механизма

Верхняя часть трубы находящаяся

Верхняя часть трубы находящаяся на крыше обязательно должна иметь защиту

Три основных способа установки и проведения дымоходов

Три основных способа установки и проведения дымоходов

Фото в статье помогут вам подробней ознакомиться с основными правилами, требованиями к монтажу и выбору данной вариации вытяжного механизма.

Пошаговое руководство установки

Патрубки имеют больший диаметр, чем сами трубы дымохода (применяются при прохождении через стены, балки и кровлю);

Для придания патрубку жаропрочности, на его поверхность, по всей окружности закрепляются или наматываются маты, изготовленные из минеральной ваты или базальтовых волокон;

Внутренняя поверхность также нуждается в изолировании

Вата закрепляется на тех участках, которые в дальнейшем будут в любой степени соприкасаться с перекрытием;

Для того чтобы патрубок был установлен максимально точно и правильно, важно выполнить предварительную разметку прямо на поверхности потолка, крыши или стен. После сверки вырезаем по контуру углубления и производим теплоизоляцию каждой его стороны, после чего вставляем патрубок и производим его закрепление;

Приступаем к установке и монтажу самих труб

Основным моментом на данном этапе, является рекомендуемое полное отсутствие стыков и соединений таких элементов с крышей, различными перегородками;

Для того чтобы трубы имели возможность немного остывать, рекомендуется оставлять между трубами и патрубком немного пространства. На последнем этапе производится монтаж дополнительной защиты (зонтик, конус или грибок).

Монтаж труб на участке их прохождения через различные перекрытия постройки

Монтаж труб на участке их прохождения через различные перекрытия постройки

Соединительное колено

Соединительное колено2

Если дымоход получается очень высоким

Если дымоход получается очень высоким и этого требует инструкция, производится его дополнительная фиксация и закрепление на крыше

Дентальное рассмотрение швов и соединений труб

Дентальное рассмотрение швов и соединений труб

Также сэндвич труба для дымохода должна иметь оптимальную высоту над уровнем крыши. Причём данный параметр рассчитывается индивидуально. Вследствие неправильно расположенного дымохода (слишком высоко или низко) тяга может работать не в полную силу.

Подготовка очень грязных изделий к стирке

Рекомендуется перед удалением пятен с кухонного полотенца предварительно замочить его. Замачивание необходимо в случаях, когда изделие очень грязное. Оно также рекомендовано при наличии застарелых пятен.

Замачивать изделия можно в содовом или солевом растворах. Первый подходит для белых полотенец. Рекомендуется смешивать 5 больших ложек соды с 25 г стирального порошка. Смесь заливается кипятком.

Необходимо выдерживать вещь в содовом растворе 4-5 часов. Сода хорошо убирает зловонный запах.

В солевом растворе лучше замачивать цветные изделия, от соды они теряют цвет. Для раствора берется литр горячей воды и большая ложка соли. В нем необходимо замачивать полотенце в течение часа.

Если имеются застарелые пятна, то лучше замочить вещь в растворе на основе литра кипятка и 15 г пятновыводителя.

Предварительно рекомендуется нанести пятновыводитель на старое загрязнение и подождать 15 минут. Далее нужно поместить вещь в горячий раствор и замачивать в нем пару часов.

Технические характеристики сэндвич трубы

1. Материал. В качестве теплоизоляционного материала в основном используется базальтовое волокно (минеральная вата). Этот вид утеплителя отличается устойчивостью к высоким температурам и к воздействию химических веществ. Минеральная вата обладает прекрасными теплоизоляционными/звукоизоляционными свойствами и прокладывается толщиной в 30-60 мм. Благодаря своим пожаробезопасным свойствам, многослойные трубы могут применяться в домах, возведенных из любого материала. Для внутреннего кожуха используются более дорогие сплавы с высокой степенью термостойкости.

Внутренний слой сэндвич трубы в основном производят оцинкованной стали, а внешняя труба может быть выполнена из меди, латуни, нержавеющей стали и т.д. От содержания легирующих материалов, различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена.

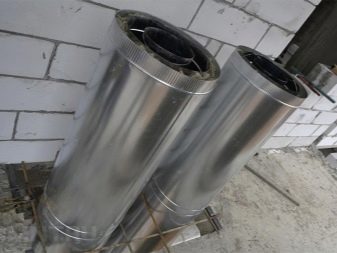

Сендвич трубы оцинкованные и из нержавеющей стали

1. Тип соединения. Элементы сэндвич труб соединяются двумя способами: гофрированными краями и раструбами. Достоинством гофрированного соединения является простота монтажа, но для обеспечения герметичности необходимо большое количество герметика, а это повышает стоимость дымохода. При раструбном соединении высокая степень герметичности достигается за счет наличия более широкой фаски с одной стороны трубы. Плюсом является высокая степень герметичности, благодаря чему конструкция может применяться для газовых котлов. А вот минус заключается в сложности монтажа и необходимости очень точного подгона всех деталей.

Типы соединения сендвич-труб

За и против использования сэндвич дымохода

Недостатки дымоходов, собранных из сэндвич труб:

• нарушение герметизации после определенного количества циклов нагревания и остывания;
• по сравнению с кирпичным сооружением, сэндвич дымоход имеет большую стоимость;
• срок службы составляет около 15 лет, тогда как традиционные дымоходы из огнеупорного кирпича служат на 10 лет больше.

Обуславливается такая короткая служба в основном использованием низкокачественных материалов при производстве.

Выбор продукции от проверенной торговой марки — это первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Преимущества сэндвич дымоходов следующие:

• Утепленные стенки. Благодаря теплоизоляции, даже размещенный снаружи дымоход не теряет тяги. Многослойные стенки предотвращают скорое остывание продуктов сгорания, которые быстрее выводятся через дымоход, а это не дает активно образовываться конденсату и сажи.
• Простой монтаж. Изучив принципы строительства дымоходов, собрать их сможет даже новичок.
• Разнообразие вариантов. Для сборки конструкции выпускают прямые и угловые модули. Дымоход можно выводить наверх или в стену, он может огибать стропильную систему, различные архитектурные элементы.
• Минимальное оседание сажи. Благодаря гладкой поверхности труб, пепел и копоть быстрее выводятся в атмосферу и медленнее накапливаются.

Кроме того, сэндвич система имеет сравнительно малый вес, а значит, для нее проще создать опору и не требуется возведения специального фундамента, как для кирпичного дымохода. Ее можно крепить к перекрытиям и стенам, устанавливать непосредственно на отопительное оборудование.

По сравнению с одностенными, сэндвич дымоходы почти не образуют конденсат и являются пожаробезопасными.

Из стандартных элементов сэндвич дымохода можно собрать даже самую сложную конструкцию

Монтаж самодельного дымохода с сэндвич-элементами

Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.

Парадокс? Вовсе нет

Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать

Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов

Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.

В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.

К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.

Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:

Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:

• Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
• Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
• Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
• Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
• Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
• Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

Вот таким изготавливавается металлический узел для сэндвич-трубы:

Вот как правильно должен быть организован проход такого дымохода через стены:

Вырезать такое отверстие в стене вы сможете самостоятельно:

Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:

Для вывода такого дымохода вам понадобятся специальные кровельные элементы:

Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.

Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

Принципы монтажа сэндвич дымоходов

Чтобы использовать отопительный прибор без боязни возгораний, отравлений угарным газом, необходимо прокладывать дымоход, руководствуясь правилами пожарной безопасности и строительными нормами:

Вывод дымохода через стену и крышу

Внутренне и внешнее размещение дымохода

1. В местах, где выполняется проход дымохода через перекрытия, стены или кровлю требуется установка дополнительной термоизоляции с помощью проходного короба из стали или патрубка.
2. Нельзя подсоединять сэндвич трубу напрямую к вводному патрубку отопительного прибора. Рекомендуется использовать сэндвич трубы на внешних участках дымохода, когда уже выполнен проход через стену или кровлю.
3. Места, где выполняется проход дымохода в непосредственной близости от стен, защищают с помощью листов огнеупорного материала, например, асбеста.
4. Если монтаж выполняется своими руками, следите, чтобы протяженность горизонтальных участков, негативно влияющих на силу тяги, не превышала 100 см.
5. Диаметр сэндвич трубы из стали на всей протяженности не должен быть меньше вводного патрубка отопительного прибора.
6. Дымоход из стали нужно собрать своими руками так, чтобы места стыков не попадали на .
7. Чтобы проход через кровлю попал в промежуток между элементами стропильной системы, используют отводы. Сэндвич трубы имеют отводные детали с углом 45 градусов, если необходим разворот на 90 градусов, требуется два отвода.
8. Диаметр всех элементов дымохода должен совпадать, чтобы в стыках не образовались зазоров. Для герметизации соединения используют стальных хомуты и огнестойкий герметик.
9. В нижней части дымохода выполняет монтаж ревизии, дверки или стакана, через которые контролируют состояние дымохода.

Фальцевое соединение

Особенности

Большое количество положительных отзывов об использовании сэндвич-труб обусловлены рядом неоспоримых достоинств данных конструкций.

• Обеспечение пожарной безопасности при работе котельного оборудования возможно благодаря наличию изоляционного слоя, не позволяющего нагреваться внешней трубе.
• Быстрый и простой монтаж объясняется тем, что при обустройстве обычных дымоходных труб часто требуется оборачивать их теплоизоляционным материалом, который, в свою очередь, сам нуждается в дополнительном укрытии. При монтаже сэндвичей такая необходимость отпадает: трубы уже имеют теплоизоляционный слой и в применении дополнительных материалов не нуждаются.

• Отсутствие необходимости обустройства капитальных оснований под металлические модели. Стальные сэндвич-трубы прекрасно удерживаются при помощи кронштейнов и в дополнительных фиксирующих приспособлениях не нуждаются.
• Благодаря наличию фасонных частей, трубопроводу можно придать любую конфигурацию. Это особенно удобно в панельных домах и при нестандартных планировках, которые подразумевают дополнительные архитектурные формы в виде колонн и выступов.

• Значительное снижение тепловых потерь и уменьшение количества образования конденсата делают эксплуатацию котельного оборудования простой и эффективной.
• Конструктивные особенности сэндвич-труб избавляют помещение от неприятного гула, возникающего при воздействии тяги. Это позволяет оборудовать сэндвичными дымоходами каминные залы без риска нарушить покой присутствующих.

• Благодаря наличию ревизий очистка дымохода может производиться самостоятельно. Работы могут выполняться без частичного разбора или полного демонтажа трубопровода. Кроме того, гладкие стенки внутреннего контура, не склонны к накоплению на них сажи и жировых отложений, чем выгодно отличаются, к примеру, от гофрированных труб.
• Эстетичный внешний вид сэндвич-труб позволяет устанавливать их в любые помещения без риска загромоздить пространство или испортить дизайн.

К недостаткам таких труб относят вероятность снижения герметичности, которая происходит в результате реакции материала на резкие перепады температур. Минусом также является высокая стоимость керамических и некоторых стальных моделей. Кроме того, многие потребители недовольны коротким сроком эксплуатации недорогих металлических моделей, способных прослужить не более 15 лет.

Как выбрать обогреватель

Современные обогреватели обладают рядом характеристик, на которые стоит обращать внимание при выборе устройства:

• нагревательный элемент (инфракрасная лампа, спираль, тепловой насос и минеральное масло);
• мощность (на обогрев 1 м2 квартиры нужно 100 Вт, наличие терморегулятора – плюс для безопасности и экономичности);
• управление (электронное или механическое);
• размер прибора.

Инфракрасная лампа способствует нагреву не воздуха, а рабочих поверхностей. Такие обогреватели способны эффективно работать в помещениях с большими площадями, они не сушат воздух.

Определиться с мощностью прибора легко, если знать площадь жилого помещения. Например, для 24-26 м2 подойдет 2500 Вт, а для 15-17 м2 – 1500 Вт

Важно заметить, что при большей мощности устройство будет потреблять больший объем электроэнергии

Недостатки и достоинства

Первый недостаток – стоимость. Сэндвич дымоходы из нержавейки используются в банях, где котлы работают на твердом виде топлива. Но не каждый хозяин может позволить себе такую роскошь.
Еще один недостаток – это срок службы. Кирпичные или бетонные дымоходы служат намного дольше, чем сэндвич дымоходы. Однако о сроке службы поговорим отдельно.

Конструкция состоит из нескольких труб. При резком перепаде температуры дымоход может быть разгерметизирован, а значит, — испорчен.

Но как уже указывалось, преимуществ гораздо больше. На их фоне недостатки являются незаметными. Прежде всего, нужно отметить простоту монтажа сэндвич дымохода. Установить его может любой человек – без помощи профессионала. Для конструкции не нужно создавать фундамента, так как она довольно легкая.

При доставке не появляется никаких сложностей. Сэндвич дымоход состоит из нескольких секций, которые быстро разбираются и также складываются в единую систему. На рынке существует большой выбор дымоходов. Это значит, что можно создать любую форму конструкции. Если одна секция дымоходы выходит из строя, то ее без проблем можно заменить новой деталью. Внешний слой труб не нагревается сильно за счет теплоизоляционного слоя. Не образуется конденсат и не создается угроза пожара.

Внутри сэндвич дымоход имеет абсолютно гладкую поверхность. Благодаря этому внутри дымохода не собирается сажа, а также не создается закупорочных зон. Его легко чистить. Вообще обслуживание дымохода занимает несколько минут. Необходимо лишь удалить сажу и слить конденсат. Эстетичный вид изделия позволяет устанавливать его не только наружи, но и внутри дома.

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

• дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
• дымоход должен быть не менее 50 сантиметров над плоской крышей;
• дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
• минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
• минимальная высота возвышения трубы над кровлей 50 сантиметров;
• если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Преимущества и недостатки

Многие строители, использующие готовые сэндвич-трубы, а также владельцы домов, решившие сделать дымоход из стальных труб самостоятельно, опираются в своём выборе на ряд выгодных преимуществ перед другими вариантами:

В отличие от кирпичного дымохода, его аналог из стальных труб с теплоизолирующей прокладкой занимает гораздо меньше места;
Внешний слой из оцинкованной стали имеет достаточно привлекательный внешний вид, благодаря чему трубу можно удачно вписать в общий интерьер дома;
При обустройстве отопительной системы с дымоходом важно учитывать правила пожарной безопасности, и сэндвич-труба позволяет успешно справиться с этой задачей.
Простота монтажа позволяет провести процедуру своими руками, даже если владелец дома не профессиональный строитель, достаточно внимательно изучить основные этапы установки и делать работу аккуратно и внимательно;
В случае необходимости трубу будет удобно транспортировать;
Такой материал для дымохода можно использовать в домах и постройках из любых материалов;
Установить трубу-сэндвич можно даже при наличии стропил в доме, поскольку они никак не помешают монтажу;
Наличие нескольких слоёв в трубе не позволяет продуктам горения выходить наружу и вредить жильцам дома, также такой дымоход реже требует очистки и практически не покрывается конденсатом.

В качестве утеплителя и теплоизолирующей прокладки применяют минеральную вату

Первый либо не доставляет неудобств при наличии финансов, либо решается изготовлением сэндвич-трубы своими руками. Второй поправим, особенно с учётом развития строительных технологий. Вполне возможно, что за указанные 15 лет появятся более удачные варианты решения для строительства дымохода, или же материалы, применяемые при изготовлении такой трубы, будут совершенствоваться.
