На каком расстоянии необходимо устанавливать винтовые сваи?

Преимущества винтовых свай

В отношении веса каркасных домов железобетонные винтовые сваи обладают избыточной несущей способностью, поэтому нецелесообразно переплачивать за дорогие конструктивные элементы и аренду оборудования для их вкручивания. Металлические винтовые сваи намного проще в монтаже и способны удерживать вес каркасного сооружения.

Положительные характеристики винтовых свай, которые обуславливают их широкое применение для строительства каркасных домов:

1. Дешевизна.
2. Простой монтаж.
3. Быстрое возведение.
4. Разнообразие моделей.
5. Достаточная несущая способность.
6. Ремонтопригодность.
7. Возможность строительства на склонах.

Какие выбрать?

В зависимости от геологических условий и особенностей проектной конструкции выбирают модель винтовых свай. Определяющие характеристики опорных элементов:

• ширина лопасти;
• диаметр столба;
• длина трубы;
• тип наконечника;
• толщина металла.

Для каркасных домов с несущей нагрузкой 5–9 т используют винтовые сваи диаметром 108 мм и толщиной трубы 4-5 мм. Вес построек в несколько этажей может достигать 14 т, тогда выбирают стержни с размером сечения – 133 мм. В большинстве случаев подходят сваи со стандартным размером лопастей – 250–300 мм.

Как рассчитать?

На какую глубину закручивать винтовые сваи? Минимальная глубина закладывания свай рассчитывается исходя из уровня промерзания почвы. При этом наконечник опоры должен упираться в твердый несущий пласт. Для этого на этапе геологических исследований анализируют состав почвы и высоту слоев.

Например, в преобладающей части московского региона глубина промерзания грунта равна 1,5 м, тогда как в северных – этот показатель составляет 2,4 м. Это значение принимается за глубину фундамента.

Высота свай рассчитывается исходя из таких показателей, как:

• высота снежного покрова зимой;
• температурный режим в помещении;
• уровень подземных источников;
• вероятность подтопления;
• тип рельефа на участке.

Минимальна высота свай – 20 см, но на практике этот показатель редко опускают ниже 30 см. уровень цоколя подбирают индивидуально в зависимости от исходных условий.

Определяясь с моделью силового элемента, выбирают сваи с запасом по длине минимум в 0,5 м, чтобы было удобно выровнять высоту фундамента по горизонтали. Чаще всего для строительства каркасных домов используют стандартный типоразмер опор – 108х300х2500 мм.

Как рассчитать расстояние между сваями? Шаг между ближайшими силовыми элементами рассчитывают, основываясь на потребности в опорах. Сваи обязательно устанавливают в местах, где сооружение оказывает максимальную нагрузку на почву: под углами и точками пересечения несущих стен.

Если расстояние между столбами превышает 3 м, то посередине устанавливают промежуточные опоры. Рекомендованный шаг для винтовых свай – 1,5–2,5 м.

Влияние опорного слоя

Дом на свайном основании Установка дома на винтовые, буронабивные, забивные столбы преследует цель, кроме распределения нагрузки, достичь более плотных слоев, на которые можно опереться. Самостоятельно можно вырыть пробные шахты на участке для определения глубины их залегания. Количество – не менее 2. Если пласт наклонный, уступами, надо больше для ясности картины.

Характеристики почв при расчете по нагрузке берут в справочнике. При сложном сочетании условий выполняют анализ контрольной сваи.

Тип и способ установки влияют на количество точек опоры фундамента площадью распределения нагрузки. Висячие элементы работают по боковой поверхности. Винтовые трубы создают уплотнение материала под собой. Буронабивные опоры имеют подошву шире колонны.

Все они проходят ниже уровня промерзания, чтобы создать устойчивость к движению верхних слоев земли при пучении.

Особенности свайного фундамента

Этот тип фундамента не подходит для строительства зданий из тяжелых материалов (кирпич, бетон и т. д.). Он предназначен исключительно для возведения легких строений, таких как каркасники.

Конструкция отличается простотой монтажа. Работы проводятся по следующему алгоритму:

Выбор и очистка участка. Удаляются деревья, кусты и трава. В зоне проведения работ не должно проходить никаких коммуникаций.
Разметка территории. Это необходимо для максимально точного монтажа свай. Разметка проводится согласно заранее подготовленному проекту, где подробно указано месторасположения каждой опоры. Максимально допустимое расхождение с проектом — 2 см.
Монтаж свай. По разметке для каждой сваи делается небольшое углубление — 15-20 см, чтобы опору было легче ставить. Устанавливаем сваю и вкручиваем.
Монтаж свай — кропотливая работа. Для этого нужно привлечь 3-4 человека. В первую очередь опору нужно собрать: в верхней части свай есть специальное отверстие, куда вставляется лом (диаметров 3 см). На него далее монтируется рычаг — он помогает упростить процесс вкручивания опоры.
В качестве рычага берется труба длиной 3-3,5 м. Чем длиннее рычаг, тем проще вращается опора

Кроме того, важно, чтобы сваи входили в землю ровно. Для этого используется строительный уровень, который прикладывается к столбу во время вкручивания.
Далее ставим опору в подготовленное углубление и начинаем вкручивать

Для этого два человека берутся за рычаг с обеих сторон опоры и двигаются в направлении против оси. За один полный оборот свая погружается в землю примерно на 20 см.

Поэтому прослеживать уровень вхождения следует на протяжении всего процесса

Важно помнить, что чем глубже опора погружена в землю, тем труднее проходит выравнивание

Бывает, что «первые» шаги даются сложно, и винт не хочет поворачиваться. В таких случаях углубление для опоры увеличивается на 10-15 см, а на рычаги, в качестве дополнительной вертикальной нагрузки, вешается какой-то груз. Когда опора будет легко проворачиваться, груз можно снять.

Расчет расстояния между сваями

Для получения нужного показателя проводятся нижеприведенные расчеты.

Анализ грунта

При выборе типа фундамента всегда учитывается то, какими несущими способностями обладает грунт. Если постройка небольшая, то провести исследование можно самостоятельно. Для этого достаточно сделать несколько ям глубиной до 2-х метров. Если на глубине 50-ти сантиметров прочность высокая, то подойдут опоры длиной около 2,5 метров.

При плохих несущих показателях выбирают сваи длиной до 4-хметровПодобным образом можно определить есть ли глина, или грунт песчаный.

Для больших сооружений рекомендуется заказывать анализ грунта у компаний, которые специализируются на предоставлении подобных услуг, так как самостоятельно определить уровень расположение грунтовых вод и глубину промерзания почвы достаточно сложно.

Расчет необходимого материала

Количество опор зависит от шага их расположения и площади помещения, а также планировки. Поэтому при определении этого показателя на планировке дома указывается расположение опор на значимых участках: углы, стены, расположение каминов и так далее. Зачастую выбираются сваи, диаметр которых.

Шаг установки свай

Для определения шага установки следует провести сбор нагрузок, только после чего выполняется соответствующий расчет.

При сборе нагрузок учитываются:

1. Вес перекрытий вместе с материалами, выступающими в качестве напольного покрытия.
2. Вес стен и перегородок.
3. Нагрузка, оказываемая каркасом кровли и черепицей.
4. Для умеренного климата проводят учет нагрузки, оказываемой выпадающими осадками в виде снега.
5. Вес мебели и техники, которые в дальнейшем будут устанавливаться в помещении.

Проводит расчет нагрузки следует путем умножения объема, к примеру, стен на показатель плотности используемого материала. Некоторые показатели требуется брать с таблиц. Общий полученный результат умножается на 1,2-1,3 для обеспечения запаса прочности.

При выборе металлических опор, диаметр которых составляет 108 мм стоит учитывать, что они могут выдержать нагрузку около 5 тонн – на этот показатель делят значение нагрузки, оказываемой сооружением на фундамент.

Трехходовой клапан для отопления с терморегулятором: виды и преимущества

Пирог пола своими руками

Пол каркасного дома формируется из нескольких слоев, поэтому он и получил название пирог. Монтаж пола начинается после завершения обвязки. Основной пол или основа пирога пола каркасного дома на сваях укладывается поверх обвязки после завершения подготовительных работ.

Пирог пола каркасника.

Поперек поперечных балок, которые мы установили по осям фундамента, укладывается второй верхний ярус балок. Лаги пола нужно вставить в свободные расстояния между балками и закрепить их гвоздями и уголками. Стандартный шаг размещения лага – 62 см: такое расстояние позволит разместить утеплительные панели: утепление пола в каркасном доме на сваях – важный компонент этой технологии домостроения.

Когда лаги закреплены, следующим шагом укладывают черновой пол – покрытие нижнего уровня с помощью дюймовой доски. Надо учесть, что лучше черновой пол прибивать снизу лаг, тем самым не скрадывать полезное пространство у минерального утеплителя.

После монтажа чернового пола нужно обеспечить теплоизоляцию, гидроизоляцию и пароизоляцию. Для обеспечения лучшего обогрева можно предусмотреть теплый пол в каркасном доме на сваях. Особенность в том, что в каркасном доме бетонную стяжку делать нежелательно, поэтому для этого используется настил из досок, а греющие трубки прокладывают между ними.

Рассчитываем ростверк

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения.

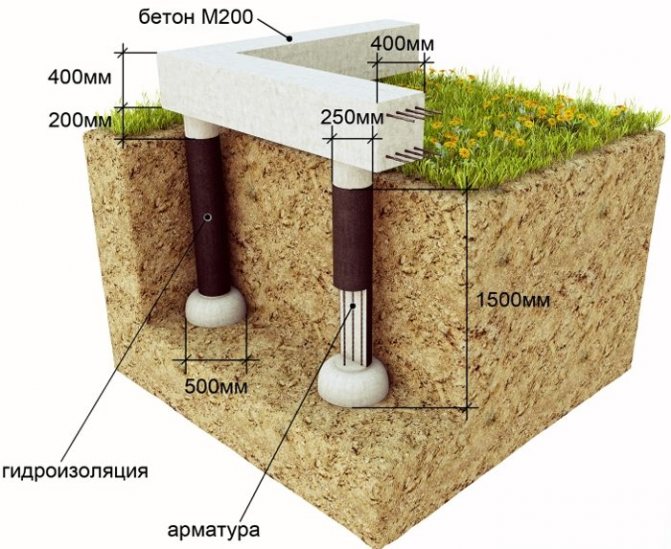

Ростверком называют балку или железобетонную плиту, по горизонтали соединяющую верхушки каждого винтового элемента. Свайно-ростверковые основы одинаково хорошо подходят для строительства деревянных и пеноблочных зданий. Ленточный ростверк может быть монолитным или сборным, главное, чтобы он был вылит из бетона, марка которого не ниже 150.

Чтобы ростверк был грамотно сооружен и создал прочную связку между винтовыми элементами, нужно правильно рассчитать его габариты. Существует ряд специальных расчетов, мы же ограничимся минимальными размерами связующей ленты:

Фундамент с железобетонным ростверком

1. Высота – 30 см.
2. Ширина – 40 см.

Чтобы придать ростверку необходимую жесткость, его нужно усилить продольной и поперечной арматурой (в диаметре 10-12 мм). Прутья соединяются при помощи проволоки по принципу армопояса. Расстояние от арматуры до края ростверка должно составлять не менее 2,5 см, чтобы металлические прутья полностью загерметизировались бетонным раствором и не подвергались коррозийным процессам.

Соединение ростверка с опорами может быть жестким, когда его арматура связывается с прутьями свай, или свободным, когда ростверк без дополнительной подвязки лежит на опорах фундамента. В обоих случаях нагрузка между сваями распределяется равномерно.

Как правильно рассчитать расстояние

Существует много разных методик расчета винтовых свай. Большинство из них некорректно и не дают никакого полезного результата. Грамотный расчет можно сделать, руководствуясь СП 50-102-2003, где изложены все необходимые формулы и методики.

Проблема в том, что простых способов не существует, придется производить достаточно сложные вычисления с высокой вероятностью ошибки. Поэтому необходимо обращаться к специалистам или, как минимум, использовать онлайн-калькуляторы, позволяющие получить нужные значения буквально за пару минут и совершенно бесплатно.

ОБРАТИТЕ ВНИМАНИЕ!

Браться самостоятельно за расчет фундамента, не имея соответствующей подготовки и опыта, настоятельно не рекомендуется из-за высокой вероятности ошибок и неправильного употребления различных специальных значений.

Если все-таки необходимо рассчитать шаг опор, следует сначала начертить план свайного поля (или использовать план первого этажа). Сначала сваи расставляют по всем углам и точкам примыкания стен.

После этого по линиям размещения нагрузки (несущих стен) распределяют сваи, исходя из их количества.

Иногда, при равномерном распределении веса по всем опорам, поступают просто — вычисляют общую длину несущих стен и делят ее на расчетное количество свай.

Например:

Вес дома — 300 т. Номинальная нагрузка на сваю — 5 т (ВС-108).

Общее количество свай:

300 : 5 = 60 шт.

Общая длина опорных линий — 40 м.

Тогда расстояние между соседними сваями будет:

60 : 40 = 1,5 м.

21.11.2019

Отделка оконных проемов в деревянном доме

Устройство винтового фундамента

Фундамент на винтовых сваях используется при строительстве легких построек, вспомогательных помещений. При возведении тяжелых жилых домов использовать такой тип не рекомендуется.

Инструкция по монтажу винтовых оснований следующая:

Схема размеров винтовых свай.

Выбор места. При определении с местом строительства необходимо убедиться в том, что в местах устройства фундамента не проложены инженерные коммуникации (кабель, трубопровод и пр.).Разметка плана фундамента.

Разметка выполняется согласно проекту дома, где также указаны все данные об основании, его размерах и конфигурации. Все отметки необходимо выполнять с максимальной точностью, допуская погрешность по любому измерению не более 2 см.Ввинчивание свай. Осуществляется это следующим образом.

В месте расположения опоры делается небольшое углубление (примерно 15-25 см). В подготовленную яму устанавливается свая. В отверстие опоры вставляется лом, диаметр которого не более 3 см, далее устанавливается труба с квадратным сечением, образуя своего рода рычаг.

Для рычага лучше всего использовать металлическую трубу с сечением 50х50 мм и длиной 3-3,5 м. Длины рычага — 2-3,5 м с каждой стороны. Причем чем длиннее труба, тем проще будет крутить рычаг и тем глубже зайдет свая.

Ввинчивание опоры осуществляется при помощи круговых движений, совершаемых вокруг ее оси. За один оборот опора должна уходить в землю примерно на 20 см. Во время процесса нужно постоянно следить за ровным положением элементов фундамента.

При необходимости проводится выравнивание опоры. Следить за ровностью следует сразу, при вхождении опоры, т. к.

с каждым новым витком придать нормальное положение фундаменту будет все сложнее. Проверяется точность установки строительным уровнем или отвесом. Допустимое отклонение от оси — 1-2 градуса.

Если при ввинчивании свая не заходит в землю, а только рыхлит почву, то следует углубить яму до 50 см.

И при установке опоры нужно увеличить вертикальную нагрузку, для чего на рычаг дать дополнительную нагрузку. Как только опора зацепит грунт, нагрузку можно снимать. Закручивать сваи лучше при помощи трех или пяти человек.

Винтовые опоры ввинчиваются на глубину, предусмотренную проектом. Но она должна быть не менее 1,5-1,8 м и достигать плотных слоев почвы.

Все винтовые сваи вкручиваются вышеуказанным способом. После того как они все будут установлены, их следует подрезать болгаркой.

Это делается для того, чтобы они были одинаковой высоты. Для ровности обрезки используется строительный уровень. Рекомендуется оставлять винтовые сваи высотой до 50-60 см от земли.

Следующий этап — бетонирование винтовых свай.

Это необходимо сделать, чтобы придать опорам дополнительную прочность и надежность. Кроме того, из полости выгоняется лишний воздух. После данной процедуры фундамент сможет выдержать большую нагрузку, исключается возможность деформаций и крена опор.

Для засыпки в сваю следует брать цементно-песчаную смесь или бетонный раствор. Средний расход на одну сваю — 0,02 куб. метра раствора или 35 кг цементно-песчаной смеси.

Заключительный этап — приваривание оголовков и изготовление обвязки брусом. Брус можно заменить швеллером. В этом случае делать оголовки не нужно, что позволяет сэкономить на возведении фундамента.

При изготовлении свайного фундаментазапрещаются следующие действия:

• подгонка свай под уровень при их завинчивании. В дальнейшем при эксплуатации фундамент может не выдержать нагрузки и просесть;ввинчивание опор под углом по отношению к оси более чем 2 градуса;удлинение свай, которые при были криво закручены;ввинчивание свай на глубину менее 1,5 метра;изготовление углублений под опоры глубиной более 50 см;использование свай с поврежденным антикоррозионным покрытием.

Если соблюдены все эти правила и инструкция по монтажу свай, то можно получить устойчивое основание под постройку, которая прослужит долго и надежно.

Несущая способность и долговечность свайного фундамента зависит от соблюдения технологических требований строительства и правильно произведенных расчетов. Среди прочих параметров рассчитывается и расстояние между сваями фундамента.

Строителей-новичков слово «расчет» пугает. Но для индивидуального строительства эту процедуру упростили настолько, что с ней может справиться и школьник, умеющий правильно оперировать арифметическими действиями.

Расстояние между винтовыми сваями под фундаменты со сложным контуром

При монтаже винтовых фундаментов со сложным контуром ( с большим количеством углов под эркеры ) под каждый угол следует устанавливать винтовую сваю.

Винтовой фундамент для дома с эркером

Такой способ монтажа сохраняет целостность конструкции и равномерно распределяет нагрузку по всей площади фундамента. Независимо от размеров крыльца под выступающие части обязательно устанавливаются сваи. Это не даст не желательных просадок в дальнейшей эксплуатации строения.

Особенно необходимо устанавливать сваи под каждый угол при монтаже швеллера на них. Расстояние между промежуточными сваями не должно превышать трех метров.

Получить консультацию и заказать фундамент можно позвонив нам по телефону 981-84-08

                           Шаг винтовых свай

Как видно из вышеперечисленного шаг между винтовыми сваями выбирается исходя из  необходимых требований к каждой конструкции

Но важно учесть, что три метра между сваями это крайнее расстояние. При устройстве заборов на основе винтовых свай шаг между сваями берется произвольный, при условии

что сваи не испытывают больших нагрузок в процессе эксплуатации. К примеру сетка «рабица» и тому подобные легкие материалы.

                    Расстояние между винтовыми сваями

Какое расстояние между винтовыми сваями оставлять? Выбрать  необходимый шаг не сложно, особенно для легких дачных построек таких как каркасные дома, пользующихся все большей популярностью в последнее время.  важно учитывать, необходимо что бы все части конструкции постройки опирались на свои точки распределения веса. Не должно когда часть элементов конструкции строения «повисает» в воздухе и не опирается на предназначенную точку на винтовой свае

Следовательно другие сваи будут испытывать усиленную критическую нагрузку, что в свою очередь возможно может привести к негативным последствиям. Устраивать постройку на свайном фундаменте нужно так, что бы вес располагался равномерно, если особенности конструкции или дефекты такие, что не позволяют контактно перенести полезную нагрузку на сваю, то необходимо предусмотреть промежуточный связующий элемент между элементами строения и фундамента, такими материалами могут быть дерево или металл. Каждая свая принимает на себя расчетную нагрузку от всей постройки, причем учитывается и снеговая нагрузка в зимний период. При обвязки свайного поля швеллером или другим тяжелым материалом (бетонная лента, плита) необходимо учитывать и эту нагрузку на винтовые сваи. Как описывалось выше расстояние между винтовыми сваями не должно превышать трех метров, особенно для каркасных домов. где расстояние более 3 м. способствует провисанию бруса или доски.

Расстояние между винтовыми сваями для каркасного дома

Расстояние между винтовыми сваями для каркасных домов может различаться исходя из особенностей архитектурных решений при проектировании. Обязательно устанавливаются сваи в местах замковых соединений первого венца постройки, под углами эркеров, в местах где должны ложиться лаги. необходимо помнить, что чем больше свай в «поле» фундамента, тем большую нагрузку фундамент способен держать и наоборот. Так же особенности грунтов и рельефа могут влиять на количество и расстояние при размещении свай. Участки с сильным уклоном, болотистые, сильно заводненные в низинах требуют при устройстве винтовых фундаментов использовать большее количество свай, особенно это справедливо для болотистых с большим слоем торфа и подвижных грунтов, с использованием силового каркаса в виде обвязки швеллером и других связующих стальных материалов.

Одним из самых распространённых вариантов основания на сегодняшний день является свайный фундамент. Фундаменты на сваях известны уже очень давно. Впервые сваи стали применять при возведении мостов где безусловно требовалась надёжность и качество.

В этой статье мы рассмотрим какое же расстояние должно быть между винтовыми сваями у каркасника.

В древней Руси на деревянных сваях зачастую возводились церкви. Фундамент на сваях используется для пучинистых и насыпных участков, при крайне ненадёжном составе верхнего грунта, который содержит глину, сильно насыщен водой, перегноем, торфом и т.д. Его применяют на различных грунтах, не беспокоясь о том, что может произойти неравномерная усадка.

Главные принципы расчета

Выполняя расчет шага винтовых свай, нужно принимать во внимание многочисленные факторы. Установка опор должна производиться на нужном расстоянии

Ошибочное определение величины может привести к тому, что стены просядут или расход средств будет избыточным.

Исходя из этого, необходимо учитывать следующие нюансы:

1. Фактическая масса наземной конструкции, строительных и отделочных материалов.
2. Средний ориентировочный вес бытовой техники, мебели и коммуникаций.
3. Примерный вес снега на крыше и максимальные порывы ветра.
4. Свойства, технические возможности труб, которые ставятся в качестве опор.
5. Резерв.

Придерживайтесь стандартов, указанных в СНиПе

Рассчитывая шаг винтовых свай, нужно отталкиваться от требований, указанных в техническом условии и СНиП. В качестве примера можно привести дом из бруса.

Для таких строений применяется коэффициент равный 140 кг нагрузки на 1м2 площади. При этом показатели расчета снега и ветровых порывов берутся из справочника, смотря, в каком регионе расположен строящийся объект.

В качестве резервного коэффициента берётся величина, равная 1,15 – 1,2.

Для примера можно воспользоваться таблицей, приведённой ниже:

Сама процедура расчета расстояния между винтовыми и буронабивными сваями не сложная. Общий вес строения нужно разделить на несущие способности каждой из опор.

Результатом станет величина труб, которые необходимо устанавливать для конкретного строения. Полученное количество распределяется по всей площади фундамента дома (как ставить, шаг установки и дистанция между ними рассказывалось ранее).

Только правильно разработанный проект позволит грамотно произвести определение их количества и найти нужную дистанцию между фундаментными сваями

Так можно обезопасить себя и свой будущий дом от незапланированного ремонта стен в результате появления трещин, поэтому к вычислению данных коэффициентов нужно отнестись с полным вниманием и ответственностью

Варианты расположения

Прежде чем проводить необходимые расчеты, следует выбрать оптимальное расположение опор. Их можно расположить в разных порядках:

• Шахматы. Шахматный порядок используется достаточно редко. Трубы монтируют под углами обвязки, а расстояние между ними рассчитывают по диагонали.
• В ряд. Опоры монтируются в один ряд, параллельно боковым граням обвязки.

Обычно трубы монтируют по периметру строящегося объекта, под его капитальными стенами и внутренними перегородками. Однако для строительства тяжелых объектов нередко устраивают так называемое свайное поле – трубы монтируют под всем строением на одинаковом расстоянии друг от друга. Для стройки колонн и других высоких объектов с небольшой зоной соприкосновения с землей, обычно создают свайные «кусты».

Способы расчета

Основными элементами данного типа основы являются винтовые сваи из металла, длина и диаметр которых могут отличаться в зависимости от технологических требований и предполагаемой нагрузки, которую они должны будут выдержать. В специализированных компаниях и проектных бюро можно заказать профессиональный сложный расчет свайно-винтовой основы, в который будут внесены различные параметры и особенности конструкции, а также учтена несущая способность почвы на участке, отведенном под постройку будущего дома. Мы же предлагаем воспользоваться упрощенным вариантом и провести расчет винтовых свай, опираясь на практический опыт устройства подобных сооружений.

Варианты ростверков для винтовых свай

Расстояние между винтовыми сваями под фундаменты со сложным контуром

При монтаже винтовых фундаментов со сложным контуром ( с большим количеством углов под эркеры ) под каждый угол следует устанавливать винтовую сваю.

Винтовой фундамент для дома с эркером

Такой способ монтажа сохраняет целостность конструкции и равномерно распределяет нагрузку по всей площади фундамента. Независимо от размеров крыльца под выступающие части обязательно устанавливаются сваи. Это не даст не желательных просадок в дальнейшей эксплуатации строения.

Особенно необходимо устанавливать сваи под каждый угол при монтаже швеллера на них. Расстояние между промежуточными сваями не должно превышать трех метров.

Получить консультацию и заказать фундамент можно позвонив нам по телефону 981-84-08

Шаг винтовых свай

Как видно из вышеперечисленного шаг между винтовыми сваями выбирается исходя из необходимых требований к каждой конструкции

Но важно учесть, что три метра между сваями это крайнее расстояние. При устройстве заборов на основе винтовых свай шаг между сваями берется произвольный, при условии

что сваи не испытывают больших нагрузок в процессе эксплуатации. К примеру сетка «рабица» и тому подобные легкие материалы.

Расстояние между винтовыми сваями

Какое расстояние между винтовыми сваями оставлять? Выбрать необходимый шаг не сложно, особенно для легких дачных построек таких как каркасные дома, пользующихся все большей популярностью в последнее время

важно учитывать, необходимо что бы все части конструкции постройки опирались на свои точки распределения веса. Не должно когда часть элементов конструкции строения «повисает» в воздухе и не опирается на предназначенную точку на винтовой свае

Следовательно другие сваи будут испытывать усиленную критическую нагрузку, что в свою очередь возможно может привести к негативным последствиям. Устраивать постройку на свайном фундаменте нужно так, что бы вес располагался равномерно, если особенности конструкции или дефекты такие, что не позволяют контактно перенести полезную нагрузку на сваю, то необходимо предусмотреть промежуточный связующий элемент между элементами строения и фундамента, такими материалами могут быть дерево или металл. Каждая свая принимает на себя расчетную нагрузку от всей постройки, причем учитывается и снеговая нагрузка в зимний период. При обвязки свайного поля швеллером или другим тяжелым материалом (бетонная лента, плита) необходимо учитывать и эту нагрузку на винтовые сваи. Как описывалось выше расстояние между винтовыми сваями не должно превышать трех метров, особенно для каркасных домов. где расстояние более 3 м. способствует провисанию бруса или доски.

Расстояние между винтовыми сваями для каркасного дома

Расстояние между винтовыми сваями для каркасных домов может различаться исходя из особенностей архитектурных решений при проектировании. Обязательно устанавливаются сваи в местах замковых соединений первого венца постройки, под углами эркеров, в местах где должны ложиться лаги. необходимо помнить, что чем больше свай в «поле» фундамента, тем большую нагрузку фундамент способен держать и наоборот. Так же особенности грунтов и рельефа могут влиять на количество и расстояние при размещении свай. Участки с сильным уклоном, болотистые, сильно заводненные в низинах требуют при устройстве винтовых фундаментов использовать большее количество свай, особенно это справедливо для болотистых с большим слоем торфа и подвижных грунтов, с использованием силового каркаса в виде обвязки швеллером и других связующих стальных материалов.

Минимальное расстояние между сваями Описание выбора расстояния между винтовыми сваями. Установка винтовых свай под сложные фундаменты. В этой статье описывается выбор расстояния меду винтовыми сваями учитывая нагрузку строения на фундамент.

Пример вычисления количества свай

Рассмотрим особенности расчета на примере дома квадратной формы с периметром 8х8.

К другим особенностям строения относятся:

• каркасный тип, крыша из шифера, крыльцо;
• размеры фундамента – 8х8, высота строения – 3 метра;
• в доме 3 комнаты, образованные пересечением сплошной стены длиной 8 метров и перегородки длиной 4 метра;
• каркас изготовлен из бруса 150х150, ростверк – 200х200;
• стены обшиты сендвич-панелями.

Вычисление площади стен:

• наружные – 8*3*4=96 кв. м;
• внутренние – 8*3+4*3=36 кв. м.

Вычисление массы стен при использовании табличных значений для массы 1 кв. м:

• наружные (несущие) – 50*96=4800 кг;
• перегородки – 30*36=1080 кг;
• общая масса – 4800+1080=5880 кг.

Вычисление массы цокольных и чердачных перекрытий при использовании табличных значений для массы 1 кв. м:

• цокольное – 8*8*150=9600 кг;
• чердачное – 8*8*100=6400 кг;
• общая масса – 9600+6400=16000 кг.

Для определения массы дополнительной нагрузки (внутреннего наполнения дома: отделочных материалов, вещей, оборудования) используется табличное значение 350кг/1кв. м. При вычислении нагрузки для двухэтажного дома вес дополнительной нагрузки умножается на 2.

8*8*350=22400 кг.

Вычисление общей нагрузки на фундамент:

16000+22400=38400 кг.

Вычисление количества свай по формуле К=Р*к/S, где:

«Р» – общая нагрузка;

«к» – коэффициент надежности (в примере – 1.4);

«S» – максимальная нагрузка на 1 сваю (это значение опирается на специфику сваи, в примере это – опора с диаметром 300 мм).

Сопротивление грунта определяется спецификой той местности, на которой возводится дом. В примере это грунт со средней плотностью 3 кг. /куб. см., слабым промерзанием 1 метр и глубоким залеганием грунтовых вод.

38400*1.4/2600=20.6

Приведенный пример показывает возможный вариант вычислений. Он не учитывает конкретную специфику отдельного строения, которая может повлиять на конечное количество свай и их размещение в плане фундамента.

Один из главных моментов – отделочные материалы и прочее наполнение дома, составляющее примерно половину нагрузки. Табличное значение отталкивается от усредненного веса материалов. Если используется массивная обшивка, например, плиты гранита или мрамора, кладка камня или кирпича и т. п., показатель общей нагрузки может существенно измениться. В таких обстоятельствах без точного подсчета веса всех элементов, относящихся к дополнительной нагрузке, не обойтись.

О свайных фундаментах и рекомендованном расстоянии между сваями смотрите в этом видео.
