Прокладка кабеля на дачном участке

Преимущества подземной прокладки кабеля

Помимо этого способа внешнюю электропроводку можно осуществлять по воздуху. С первого взгляда может показаться, что так проще. Ведь не нужно тратить время и силы на копание траншеи, да и неполадку устранить быстрее. Но на деле получается, что надёжнее один раз качественно изолировать и уложить кабель, полностью соблюдая технологию, которая регламентируется законодательными документами. Все работы можно произвести своими руками, а тонкости процесса изложены в тематическом видео.

Преимущества подземного способа прокладки кабеля:

1. Можно использовать провод любого сечения. Вас не будет ограничивать его масса и прочность опор.
2. Расходы на прокладывание кабеля чаще оказывают ниже, чем при воздушном способе.
3. Эстетически провода выглядят привлекательнее, потому что не видны.
4. Полная безопасность. При грамотной изоляции кабель пролежит в толще земли долгие годы, не вынуждая вас вспоминать о нём.
5. Удобство подключения коммуникаций.

Как проложить трассу?

Планируя электротрассу под землей, следует придерживаться таких основных нюансов:

1. Избегать пересечений с другими кабелями. В случае, когда такой возможности не имеется, то расстояние от кабеля до кабеля должно составлять не меньше 15 см. При этом в области пересечения на кабеля следует надеть специальные жесткие футляры, которые обычно делаются из водопроводных пластиковых труб. На кабель, который был проложен ранее можно надеть просто распиленную асбестовую трубу, после чего соединить ее при помощи скотча или стяжек.
2. Пересекая водопроводные, канализационные, газовые трубы, необходимо соблюдать расстояние до кабеля, которое должно быть не меньше 50 см, в случае если укладка идет без защитной оболочки. И достаточно будет 25 см при наличии оболочки. Защитная оболочка при этом должна выходить на два метра в две стороны от мест пересечения.
3. В случае, если прокладка кабеля необходима вдоль трубопровода или вдоль канализации, газовых труб, то расстояние от них должно быть как минимум один метр, а в случае прокладки с использованием труб это расстояние можно свести к 25 см.
4. Когда подземная электротрасса будет проходить по всей длине теплотрассы, то расстояние не должно быть меньше двух метров, при этом теплотрасса должна иметь хорошее изоляционное покрытие.
5. По периметру следует обходить площадку в том случае, если необходима парковка. А если обойти ее не получается, то трассу следует прокладывать или же немного глубже, или же при прокладке использовать жесткие футляры.
6. Большие деревья нужно тоже обходить по кругу, радиус которого должен составлять не менее двух метров. Другой вариант — проложить трассу таким образом, чтобы до ствола дерева было хотя бы два метра. Можно еще на необходимой глубине под деревом проложить трубу длиной около двух метров, сквозь которую и будет проведен кабель.
7. От места укладки кабеля ближайших до кустарников расстояние должно составлять не меньше 75 см.
8. В случае, когда прокладка кабелей осуществляется вдоль фундамента дома, расстояние от него должно составлять не меньше 0,6 м.

Далее следует провести проверку соответствия требованиям, и можете приступать к созданию траншеи.

Как ввести в дом?

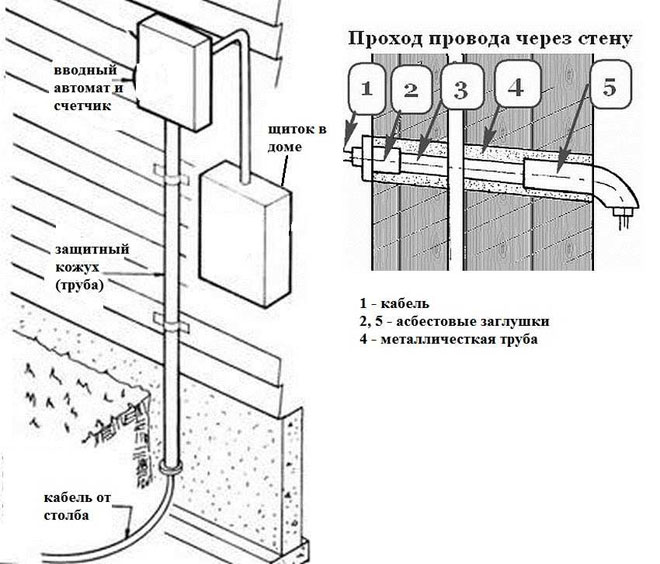

Процесс ввода подземного кабеля в дом или хозяйственную постройку имеет некоторые тонкости. Нельзя допускать, чтобы провод пролегал под фундаментом, т. к. усадка дома приведет к нарушению его целостности. Желательно еще при заливке основания дома замуровать в нее закладные, т. е. трубы, диаметр которых не менее чем в 4 раза превышает сечение высоковольтных проводов. Если закладные не были обустроены в период возведения дома, следует отверстие в фундаменте сделать самостоятельно и расположить в нем трубу необходимого диаметра.

После этого через отверстие в дом вводится провод. Обязательно нужно герметизировать место прокладки. Для этого можно все оставшиеся полости в закладной заполнить ветошью, смоченной цементным раствором. Кроме того, для проведения данной процедуры можно использовать монтажную пену. Это позволит избежать попадания в закладную грязи, воды и грызунов.

Есть и другой метод введения кабеля в дом. Для этого его следует прокладывать вдоль стены дома до места, где располагается вводный шкаф. После этого провод поднимается по стене до нужного уровня. На требуемой высоте в стене выполняется отверстие, в которое укладывается металлическая или пластиковая труба. Через нее коммуникации вводятся в дом. Обязательно нужно загерметизировать вход монтажной пеной.

Бронированный провод подлежит заземлению. Это позволит избежать несчастных случаев при повреждении проводов, пролегающих под землей. Для этого к броне приваривается провод, который ведется на «ноль» в щитке.

Советы специалистов по укладыванию подземной линии

В работе по укладке кабеля вам помогут фото инструкции и рекомендации электриков:

• Старайтесь использовать цельные отрезки трубы. Их можно соединять фитингами. Но готовьтесь, что от этого, вероятно, пострадает герметичность.
• Кабель тоже должен быть целым. Проверьте это с особой тщательностью перед закладкой в трубу. Никакие соединения не допускаются!
• Провод следует располагать в трубе свободно, без натяжения.
• Линия должна размещаться в траншее равномерно, не выступая над уровнем грунта.
• Перед закапыванием будет полезно засыпать провод слоем песка (5-10 см).
• Для безопасности полезна сигнальная лента. В таких работах ею устилают песчаный слой точно по линии кабеля.
• Траншею закапывают обычным грунтом. Обязательно с холмиком, ведь земля со временем просядет.

Как и любых строительных работах при подкладке кабеля в земле важны схема и чёткий план работ. Используйте только качественные материалы. При соблюдении этих условий вы сможете без проблем эксплуатировать электросистему на своём дачном участке многие годы.

Марки электрокабелей для прокладки в земле

Подобрать кабель для прокладки в земле поможет маркировка с зашифрованными основными характеристиками продукта. На примере марки ВББШВ разберемся, что она означает:

• В – жилы заизолированы поливинилхлоридом;
• Б – броня из листов металла, накрученных спиралью;
• Б – наличие битумного слоя;
• ШВ – шланговая оболочка из поливинилхлорида.

Часто маркировка содержит другие буквы: С – свинцовая оболочка, б – нет подушки под броней, А – жила из алюминия, П – полиэтиленовая оболочка.

Выбирая бронированный кабель для прокладки, учитывают характеристики почвы (тип, коррозионную активность), особенности эксплуатации (растягивающие, другие механические нагрузки). Промышленность предлагает несколько марок кабеля для укладки в землю. Они отличаются конструкцией, особенностями монтажа.

Популярная марка ‑ ВБбШв (по новому ГОСТу ‑ ВБШв). Можно воспользоваться АВБбШв – аналог с алюминиевыми жилами. Его особенностью является стальная броня из лент, которая предупреждает негативные последствия от механического воздействия, грызунов. Такая конструкция позволяет обойтись без дополнительной защиты. Укладку этой марки выполняют с заземлением стальной брони.

Бронированный кабель медный

Другой не менее востребованной продукцией являются изделия с бумажной изоляцией: медный бронированный кабель для подземной прокладки (маркировка СБ, СКл, СБл) или алюминиевый. Бумажная изоляция защищена металлической оболочкой. Жилы расположены секторами, что позволяет снизить вес конструкции, сэкономить место. Изоляция надежно спрятана от негативного действия влаги. Ограничением к применению этого вида служит перепад высот более 15 м. Это обусловлено возможностью стекания вязкой пропитки бумажной изоляции. При большом перепаде высот рекомендуется прокладывать в земле изделия заизолированные полиэтиленом. Допускается применение продукции с бумажной изоляцией при наличии пропитки низкой вязкости, выполненной из церезина (ЦСП, ЦСБ).

Универсальным материалом для прокладки кабеля под землей на даче считается марка ПвБбШв, ПвПг, ПвП. Здесь как изолятор применен сшитый полиэтилен. Обойдется она дороже предыдущих марок, но ряд преимуществ быстро окупает расходы:

• монтаж при минусовых температурах без подогрева;
• отлично защищена от механических перегрузок;
• позволяет создавать трассы любой сложности.

Популярностью при монтаже своими руками пользуется марка ВВГ. Нормы рекомендуют прокладывать его внутри помещений, вне помещений воздушным способом. Можно ли кабель ВВГ прокладывать в грунте? Отсутствие надежной зашиты, способной предотвратить механическое повреждение, не позволяет применять его без дополнительных приспособлений (лотка, гофры).

Популярные марки для прокладки в земле

Пластиковые или металлические? — вот в чем вопрос

Выбор зависит от того, какую проводку и в каких условиях Вы планируете выполнять. И также требует опираться на нормативы, прописанные в ПУЭ. Но это общие слова, потому сразу перейду к конкретике.

Металлические трубы практически не применяются в электромонтаже

И это первое, что Вам нужно знать. Трубы из нержавеющей или оцинкованной стали, алюминия, латуни в продаже встречаются все реже, они становятся гораздо менее востребованы и уходят в прошлое. В основном из-за невозможности конкурировать по стоимости с пластиковыми аналогами при тех же примерно эксплуатационных характеристиках.

Где не обойтись без металлорукавов, так это при монтаже электросетей в пожароопасных зонах: как внутри, так и вне помещений (ПУЭ, глава 7.4 «Электроустановки в пожароопасных зонах»).

В деревянном здании для электромонтажа требуется оцинкованный металлорукав

В работе трудоемко, по финансам затратно, но при организации электропроводки в доме из древесины «игра стоит свеч» – а точнее, дорогого стоит ваше спокойствие.

То есть, металлорукав более чем оправдан при монтаже кабеля в деревянных домах, складах, в производственных помещениях, где повышенный риск возгорания. А вот полиэтилен, как горючий материал, категорически не рекомендуется. Зато рекомендуется в большинстве других ситуаций.

Подробнее о преимуществах пластиковых труб

Чаще всего для их производства применяют ПВХ (поливинилхлорид), полипропилен, ПНД и ПВД (полиэтилен низкого или высокого давления соответственно), полиамид (самый высокий уровень устойчивости и цены). Производятся в двух типах — жесткие и гофрированные. Преимущества пластиковых систем:

• живучесть (при правильной эксплуатации до 30-50 лет),
• легкость самой конструкции, а также простота монтажа,
• механическая прочность,
• устойчивость к коррозии,
• широчайший ассортимент размеров и крепежных аксессуаров.

Для простоты понимания, где и какие трубы целесообразны, распределим их по сфере применения.

Стойкость к горению — обязательное качество для электромонтажа внутри помещений

Гладкая труба из ПВХ

В основном для проводки внутри зданий прокладывают гофрированные и гладкие трубы из ПВХ (поливинилхлорида). Главное достоинство такого материала в том, что он не поддерживает горение. В том числе за счет герметизации с применением муфт в процессе монтажа. Горение невозможно там, где нет поступления кислорода.

Однако, ПВХ быстро разрушается и трескается под воздействием солнечных лучей, потому не применяется при внешних монтажных работах. А что применяется? Смотрите ниже.

Наружная электропроводка требует иных решений

Здесь не обойтись без труб из полиэтилена низкого давления (ПНД) или полиамида. Это материалы, устойчивые к морозам, влаге, агрессивным веществам и ультрафиолетовому излучению. Они защищают кабель при прокладывании от повреждений, выполняют функцию защиты от возгорания.

Гофра из ПНД с зондом для протяжки

Визуально подходящие для наружного размещения трубы производят в черном цвете, как минимально восприимчивом к разрушительному воздействию ультрафиолета.

А если закладывать в землю?

При закладывании в траншею лучше всего полиэтиленовая (опять-таки ПНД), причем двустенная (двухслойная). Зачем двустенная? Наружная гофра помогает достичь высокой прочности и способности выдерживать высокие нагрузки, а внутренняя ровная поверхность обеспечивает быструю и легкую протяжку кабеля по всей длине.

Двустенная защитная красная гофра в бухте

Часто трубы для закладки в землю выполняют в оранжевом или красном цвете, что не лишено смысла. Яркий цвет бросается в глаза и дает понять — здесь проложен кабель в трубах, не копать и не бурить!

В продаже встречается два вида: не армированные и армированные (более прочные, так как в их конструкции применяется стальная проволока). Вторые закладывают на участках с потенциально высокими нагрузками на сжатие. Что касается диаметров, при монтаже на коттеджных и дачных участках зачастую достаточно диаметра 40-50 мм, а для промышленных объектов вплоть до 200 мм.

Для удобства и наглядности соберу рекомендации в виде таблицы

Рекомендованные материалы труб в зависимости от способа электромонтажа

А вообще без трубы можно? Можно (конкретные условия читайте в ПУЭ), особенно если прокладывать в траншеях бронированные кабели с высокими гидроизоляционными характеристиками. НО нерационально: прокладывание простого кабеля в защитной трубе обойдется дешевле, чем спец бронированных марок.

Правила прокладки провода под землей

При прокладке подземных кабельных линий обязательно соблюдаются требования, прописанные в таком нормативном документе, как ПУЭ-7 (Правила устройства электроустановок, издание седьмое).

К основным требованиям, регламентируемым данными правилами, относятся глубина заложения подземной линии, ее расстояние от расположенных параллельно коммуникаций и надземных объектов.

Глубина заложения

Глубина закладки для кабельных линий с различным напряжением указана в таблице ниже.

Глубина заложения подземных кабельных линий с различным уровнем напряжения

Напряжение в подземной кабельной линии, кВ	Глубина заложения, м
до 20	0,7
35	1,0
110	1,5
220	1,5

При прокладке кабельных линий под пересечениями дорог, площадями минимальная глубина их закладки должна быть не менее 1 м.

На заметку. Уменьшение глубины заложения подземной линии до 0,5 м допускается при вводе её в здание. При этом протяженность участка, на котором разрешено такое уменьшение глубины заложения подземной линии, должна быть не более 5 м. Также разрешается уменьшение глубины заложения кабельной линии при пересечении ее с другой подземной коммуникацией. Силовой кабель при этом должен быть обязательно помещен в полиэтиленовую или гофрированную двухслойную трубу.

Расстояние от других коммуникаций и объектов

При прокладке электрического кабеля в земле между ним и другими коммуникациями, надземными объектами соблюдают следующие минимальные расстояния:

• от трубы самотечной бытовой канализации, дренажа – 1,0 м;
• от водопроводной трубы – 1,0 м;
• от газопровода низкого и среднего давления – 1,0 м;
• от газопровода высокого давления – 2,0 м;
• от теплопровода (труб центральной системы отопления) – 2,0 м;
• от фундамента здания – 0,6 м;
• от ствола дерева – 2,0 м;
• от кустарниковой растительности – 0,75 м.

Для подземных линий электропередач уменьшение указанных выше расстояний до 0,25 м (при условии использования защитных труб и футляров для кабелей) и 0,5 м (при прокладке без защиты) допускается при недостатке пространства. Для подземных ЛЭП 110-220 кВ минимальное сближение с расположенной параллельно коммуникацией допускается на участке протяжённостью не более 50 м. Исключением из этого правила является трубопровод с горючим содержимым (газовая или топливная труба), сближение с которым для высоковольтных подземных линий электропередач недопустимо.

При пересечении подземной ЛЭП другой кабельной трассой они должны быть разделены слоем земли не менее 0,5 м. Для трасс с напряжением менее 35 кВ допускается уменьшение данного норматива до 0,15 м при условии прокладки пересекающихся коммуникаций в железобетонных лотках.

Расстояние от параллельно расположенных кабельных линий

При параллельной прокладке кабелей между ними соблюдают следующие минимальные расстояния:

• кабели с напряжением не более 10 кВ – 0,1 м;
• силовые подземные кабельные линии напряжением 20-35 кВ – 0,25 м;
• кабельные линии, принадлежащие различным организациям, а также подземные линии электропередач и кабели связи – 0,5 м;
• маслонаполненные высоковольтные линии с напряжением 110-220 кВ – 0,5 м.

На заметку. Помимо ПЭУ-7, подземная прокладка силовых линий регламентируется таким документом, как СНиП 3.05.06 -85.

Преимущества гофрированной трубы ПНД

Отличается от металлических изделий тем, что значительно дешевле. Длительную эксплуатацию выдерживает как изготовленная по ГОСТу продукция, так и трубы из вторсырья (будут немного отличаться характеристики и цвет).

К основным преимуществам данной продукции относятся:

• прокладка кабеля может производиться по криволинейной траектории без использования вспомогательных каркасов (но, не смотря на повышенную гибкость, при сильном сгибе гофра заламывается, и вы попросту не протянете силовой провод);
• при нормальных условиях эксплуатационный период достигает 50 лет;
• для соединения отдельных участков нет необходимости использовать сварочные аппараты;
• гофрированная труба значительно легче металлической;
• отличается отличными электроизоляционными свойствами, не нуждается в заземлении;
• имеют отменные , поэтому не разрушаются под воздействием внешних негативных факторов;
• стойкость к перепадам температуры от -25 до +75 градусов;
• не аккумулируют конденсат на поверхности грунта, не окисляются и не выделяют токсичные вещества.

Способы прокладки в земле

Существует два способа укладки кабеля в грунт по гофрированным футлярам: с рытьем траншеи и бестраншейная укладка. Какой из них оптимальнее, зависит от места проведения монтажа.

Способ укладки кабеля по защитной гофрированной трубе, посредством рытья в земле траншеи, идеально подходит для частных домов и дачных участков. Глубина укладки должна быть не меньше 70-80 см. Данный вид монтажа не требует дополнительных соединительных муфт или колодок,
а только для вывода провода из-под земли и соединение с электрической системой дома.

Бестраншейная прокладка кабеля в трубе ПНД проводиться в труднодоступных местах и чаще всего используется коммунальными службами, поскольку для ее выполнения необходима специальная техника и приспособления.

Бестраншейная укладка заключается в горизонтальном, направленном бурении грунта без повреждений его поверхности. В образовавшуюся скважину монтируется труба уже с проводом внутри.

Подготовительный этап

Прежде всего, необходимо определиться с оптимальным способом монтажа гофрированного футляра. Для этого собираются все сведения о месте работ и грунте (во избежание повышенного влияния грунтовых вод; щелочей, кислот и т.п.).

Подземный монтаж используется в случае нормального уровня грунтовых вод, хорошим показателям грунта, отсутствия препятствующих построений или дорожных путей. Также местные условия влияют на глубину прокладки
кабеля.

Для легкого протягивания, на провод наносят маслянистое вещество, которое, к тому же, исполняет роль сигнализации уровня давления в трубе. На проводе не должно быть повреждений или дефектов. Прокладка должна проходить максимально безопасно, поэтому перед началом работы все работники дополнительно инструктируются, проверяются их инструменты и спецодежда.

Процесс прокладки кабеля в трубе

На этапе проектирования силовой линии необходимо определить точную длину канала, в который будет вкладываться труба. Зарисуйте план прокладки силового повода.

Рассмотрим процесс укладки при помощи рытья траншеи:

• на подготовленную почву с песчаной подушкой (10 см разрыхленного песка) укладывается труба (без натяга, небольшими горизонтальными волнами);
• протягиваем провод (трубы можно класть уже с протянутым внутри проводом или же, привязав его к медной проволоке, протянуть уже после укладки гофры);
• засыпаем трубы слоем песка так, чтобы их не было видно;
• засыпаем их слоем грунта в 15 см и утрамбовываем его;
• по всей длине растягиваем сигнальную ленту;
• полностью засыпаем траншею и утрамбовываем грунт;
• делаем проверочный замер сопротивления изоляции силового провода.

Протянуть кабель в трубе и произвести ее монтаж способом рытья траншеи вы сможете самостоятельно, без сложных приспособлений или техники. Все этапы прокладки должны производиться по инструкции,
все материалы проверены и подготовлены к использованию.

Перед тем, как приобрести в грунте, в обязательном порядке убедитесь, что она не повреждена, осмотрев ее по всей длине. Выбор качественного строительного материала и строгое следование инструкции по монтажу инженерных силовых проводов – это залог их долговечной эксплуатации без угрозы замыканий или других опасных для жизни происшествий.

Понятие «дача» зачастую подразумевает наличие не только основного жилого здания, а и нескольких дополнительных хозяйственных объектов.

Гараж, летняя кухня, беседка, сауна — эти постройки необходимы в хозяйстве и должны бесперебойно снабжаться электричеством.

Подключение сети к дому

Для правильного подсоединения кабеля к дому нужно соблюдать определённый порядок действий:

• требуется прорыть траншею, глубиной от 0,7 м до 1 м;
• далее делается подушка примерно 20 см в толщину для отвода влаги;
• потом волнообразно идёт прокладка кабеля в земле (по ПУЭ), отпуск со столба выполняется в трубе высотой 2 м;
• после этого нужно провести провод к электрощиту через стену или фундамент.

Если использовать первый вариант, то необходимо проделать отверстие и заложить в него трубу, через которую и протягивать электросеть. Если пропускать провод через фундамент, то последовательность не меняется, за исключением того, что трубу фиксируют раствором цемента и с двух сторон изолируют негорючим материалом. Это поможет избежать попадания земли и влаги через отверстие.

Видео описание

В этом видео показано, как провести провод в дом:

Всё подключается к устройству принудительного отключения в электрораспределительном щите и проводам ЛЭП с помощью специальных зажимов. Провод можно зафиксировать на столбе фиксаторами с шагом не более 1 м.

Заземление брони проводаИсточник i.ytimg.com

Преимущества подземной проводки

Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:

1. Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
2. Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
3. Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
4. Меньше риск возникновения пожара.
5. Также уменьшается воздействие электромагнитных волн и грозы.
6. Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.

Участок перед закапыванием траншеиИсточник s00.yaplakal.com

Укладка зимой

В процессе зимнего монтажа могут возникнуть некоторые трудности. Из-за низкой температуры могут появиться трещины в местах изгиба кабеля или трубы. Это может привести к пробою в землю или короткому замыканию. В таком случае поможет прокладка силового кабеля, монтаж которого можно проводить при -25 °С.

Если температура слишком низкая, то кабель требуется прогревать. Это увеличит эластичность провода, а также снизит риск повреждений. Для эластичности и гибкости используют три метода подогрева:

• в прогретом помещении (провод прогревается от 18 до 72 часов);
• установкой палатки и использование тепловых пушек;
• трансформатор (прогревается прямо во время прокладки до +20 °С).

Видео описание

Как выполняется прогрев провода в зимних условиях, показано в видео:

При любом из этих методов необходимо герметизировать концы кабеля с помощью специальных муфт, чтобы не проник конденсат.

Кабель нужно прогревать только после полной подготовки всей линии, так как зимой укладка электросети строго регламентирована по срокам. Установка тёплого провода должна выполняться в определённое время:

• 60 минут – от 0 до -10 °С;
• 40 минут от -10 до -20 °С;
• 30 минут – от -20 и ниже.

Кабель для прокладки в земле, который прогрели, нельзя сильно изгибать. После монтажа его необходимо засыпать небольшим слоем распушённой земли и дождаться остывания, а после этого уже зарывать углубление.

Если позволяет бюджет, то можно приобрести холодостойкий кабель (ХЛ). Он предназначен для низких температур и не повреждается при сильных морозах. У такого кабеля есть свои преимущества: хороший разброс температурного режима для укладки (от +50 °С до -60 °С), а также применение без прогрева при морозе в -25 °С.


Холодостойкий проводИсточник hostingkartinok.com

Коротко о главном

Кабели для прокладки под землёй бывают для сухой, влажной и холодной почвы. У каждого есть своя марка.

При укладке желательно исключить растягивающие нагрузки. Можно не защищать кирпичами, если в том месте не будет растопок.

Глубина траншеи должна быть от 50 до 100 см, в зависимости от размещения.

Существуют определённые нормы расстояния от статичных объектов. Для укладки необходимо сделать схему участка, чтобы в будущем знать, где расположен провод.

Подушка должна быть не меньше 10 см, при вводе в дом 20 см. В грунте не должно быть острых предметов.

Зимой провод необходимо сначала прогреть, чтобы не появились трещины и разрывы.


Крепкая семья, уютный дом

Для того чтобы выполнить подключение пускателя необходимо

1. Контакты, в наличии 3 штук. Благодаря им будет подаваться питание.

2. Катушка, кнопки управления. Благодаря им будет поддерживаться блокировка ошибочных включений магнитного пускателя.

3. Использование схемы с одним пускателем. Для этого понадобится трёхжильный кабель и несколько контактов.

Если использовать схему подключения с катушкой на 380 вольт, то нужно использовать разноимённую фазу красного либо чёрного цвета. Также в контакте будет применяться свободная пара.

Чтобы подключить цепь магнитного пускателя, нужна одна зелёная фаза, которая будет идти к контакту катушки. А со второго контакта будет идти на кнопку «Пуск». С кнопки «Пуск» на кнопку «Стоп».

То есть при нажатии на «Пуск», будет подаваться 220 вольт, которые буду способствовать включению остальных контактов. Для отключения магнитного пускателя необходимо будет разорвать «ноль», а для включения обратно нажать «Пуск».

Для подключения реле необходимо последовательно подключить его, подобрав рабочий ток для конкретного двигателя.

Подключать его следует к магнитному выходу на электродвигатель. после на термореле и на электромотор.

Укладка кабеля в земле в трубах

Все вышеизложенное касается прокладки бронированных кабелей. Однако из-за их высокой стоимости чаще всего применяют метод с укладкой в землю привычных марок без всякой брони ВВГ, АВВГ и им подобных.

Здесь применяется защита в виде труб:

металлических

ПНД

двустенных гофрированных (DKC 121950 или Промрукав)

В последних могут закладываться как эл.кабели, так и сетевые и телекоммуникационные.

Ошибка №13
Полипропиленовые и канализационные категорически запрещены, также, как и металлорукав.

Для силовых кабелей 0,4кв применяют гофрированную трубу красного или черного цвета. Для слаботочки – синего.

Такая гофра по своим свойствам гораздо лучше асбестовых труб, широко применяемых ранее.

Трубы делятся по степени сопротивления сжатию. И способны выдерживать давление в несколько сотен кН.

Одев специальные уплотнительные резинки, отрезки таких гофротрубок можно соединять между собой муфтами.

Степень защиты соединения – IP67!

Коэффициент заполнения кабеля в трубе и гофре должен быть 1,4. Что это означает?

Ошибка №14
Диаметр гофры или трубы должен быть таким, чтобы кабель в нем занимал не более 40% всего пространства.

При этом обратите внимание, что не все ПНД трубы одинаково полезны для подземной прокладки кабельных линий. Подавляющее большинство из них являются трубами для холодного водоснабжения с рабочей температурой до 40С

А некоторые кабели в нормальных режимах при максимуме нагрузок нагреваются до 90С! Вот соответствующие письма и документы о запрете ПНД труб от Россетей и Росстандарта.

Правда относится это в первую очередь к высоковольтным КЛ, поэтому для вашего частного домика в принципе мало что меняется, можете использовать.

В каких случаях еще применяют трубы? Например, в тех, когда нет физической возможности выполнить определенные требования и нормативы минимальных расстояний:

при прокладке в непосредственной близости от деревьев или сквозь них

#gallery-8 {
margin: auto;
}
#gallery-8 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-8 img {
border: 2px solid #cfcfcf;
}
#gallery-8 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

сближении или пересечении с трубопроводами или другими эл.сетями

В таких стесненных условиях допускается уменьшение расстояния, но с обязательным применением труб. Они защищают:

от механических воздействий и ударов

от блуждающих токов

от агрессивных почв

от грызунов

При большой протяженности трассы (десятки метров), затягивать кабель в трубу лучше всего специальной протяжкой с кабельным чулком.

А чтобы эту протяжку засунуть во внутрь, воспользуйтесь пылесосом и крепкой веревочкой. Веревка будет веселей затягиваться, если на ее конец прикрепить кусок пробки или целлофановый пакет.

Ошибка №15
При стыковке металлических отрезков трубы, ни в коем случае не применяйте сварку, если кабель уже затянут во внутрь.

В этом случае лучше использовать резьбовые соединения, либо затягивать ввод в изначально прямой отрезок, а затем выгибать его трубогибом.

Ceresit CE 40 Aquastatic

Церезит Се 40 Аквастатик применяется для работы с промежутками в плиточной облицовке и щелями шириной до 10 мм. Имеет водоотталкивающую основу и отличается огромным количеством полезных свойств и технических характеристик в описании:

• Имеет огромный выбор оттенков Се 40 с 37 различными цветами, в том числе и необычные в виде латте, жасмина или графита и, конечно, белый.
• Разработка на основе современной технологии даёт мощную защиту от грибковой инфекции, имеет водоотталкивающие свойства.
• Повышенная устойчивость к осаживанию грязи и пыли, легко поддается мойке и очистке.
• Имеет гибкую и упругую структуру.
• В процессе эксплуатации не стирается, не деформируется, не меняет цвет.
• Имеет идеальную текстуру поверхности.
• Отличается высокой морозо-, тепло- и водоустойчивостью.

Смесь Церезит С 40 имеет эффект Аquastatic, указанный в названии, который наделяет его гидрофобными свойствами.

Статья по теме: Затирка Мапей: виды, сфера применения, правила использования

Подсыпка траншеи песком

Ошибка №5
Нижний слой траншеи обязательно засыпается песком, не пропускайте этот этап.

Иначе острые камешки и другие посторонние элементы в земле через некоторое время повредят изоляцию.

Ошибка №6
Песок в обязательном порядке трамбуется. Нельзя укладывать кабель на рыхлое основание.

Что делать, если песка у вас в наличии нет и заказывать его не охота? В этом случае просейте выкопанную землю.

Фракция отдельных элементов после просеивания должна быть не более 5мм.

Помимо защиты изоляции от острых предметов она играет еще одну важную роль. Слой песка под кабелем и над ним, практически не подвержен пучению.

Он легко поддается трамбовке, вследствие чего не возникает просадки грунта в траншее. Нет просадки – нет пустот.

А именно они приводят к локальному перегреву кабеля. Получается ситуация, когда в месте образования неглубокой ямы, кабель нагревается значительно больше, чем на этом же участке, но в паре метров отсюда.

Ну и не надо забывать про дренажные свойства песка. Вода даже достигнув глубины 0,7м, пройдет через песок, не задерживаясь возле самого КЛ.

Прокладка кабеля в земле на даче своими руками

Вот мы и подошли к основному процессу прокладки кабеля под землей. Специально для этого мы составили инструкцию, она поможет вам сделать все правильно.

Изначально всю схему нужно нарисовать на листе

Обращаем внимание, перед этим весь участок нужно измерить.
Вставляем колышки по схеме. Между ними лучше намотать проволоку, так будет удобней копать траншею

Когда все будет вырыто, просмотрите, чтобы не было лишних материалов.

На дне делаем насыпь из пуска, достаточно 5-10 сантиметров.
Провод прокладываем, как показано на фото.

При надобности установите защиту, гофра для кабеля в землю подойдет для таких целей.

Засыпаем все песком, оставляем 15 сантиметров до верха, остальной участок покрываем землей.
Между песком и землей кладем ленту, которая означает, что здесь есть кабель.

Сделайте фото или сохраните схему, чтобы не было проблем при других монтажных работах.
Кабель проверить нужно до того момента, как он будет засыпан.

Шаги простые, сложностей нет. Посмотрите видео, так вы сможете понять больше особенностей.

Уникальные возможности двустенных труб

22 Июня 2011 Уникальные возможности двустенных труб демонстрирует видеоролик, снятый специально для сайта компании ДКС.

В видеоматериале, который можно скачать или познакомиться с ним на YouTube, показан поэтапный процесс прокладки двустенных труб ДКС. Для этого использован метод горизонтального бурения для организации прокладки трассы длиной до 100 м. под автодорогами без вскрытия асфальтового покрытия.

Технология прокладки очень проста и занимает мало времени. Сначала делается «прокол» под дорогой методом горизонтального бурения. Затем гибкая двустенная труба подготавливается для протяжки под полотном дороги. Далее с помощью электрической лебедки она затягивается в «прокол» – и трасса готова для протяжки кабеля. Весь процесс занимает несколько минут и требует участия всего двух человек. При этом никакого разрытия дорожного полотна не проводилось, а автомобильное движение не прерывалось.

Данный видеоролик наглядно демонстрирует преимущества гибких двустенных труб ДКС перед асбестоцементными или жёсткими полиэтиленовыми трубами. При этом значительно снижаются финансовые и временные затраты, поскольку при монтаже не требуется использовать большое число соединительных муфт.

Компания ДКС занимается производством гибких двустенных труб с 2006 года. За это время накоплен богатый опыт их применения в различных отраслях промышленности, получено большое число разрешительных и рекомендательных писем от ведущих отраслевых институтов и организаций. Данные документы объединены в единый «Сборник нормативно-технической документации по двустенным трубам ДКС», который можно скачать с сайта.

Более подробная информация об ассортименте двустенных труб ДКС, а также аксессуаров к ним – размещена в разделе Продукция.

www.dkc.ru
