Как сделать самодельный снегоуборщик для мотоблока

Что такое снегоуборочная насадка на мотоблок

Универсальное приспособление для уборки снежной массы на больших площадях называется снегоуборщиком. Конструкция создана таким способом, чтобы собирать, сметать и отбрасывать снег. Главная функция снегоуборочной насадки – автоматизация ручного труда и экономия времени. Особенности снегоуборщика:

• работает в паре с мотоблоком;
• крепится спереди;
• прост в обслуживании.

Насадка для уборки снега

Корпус насадки сделан из металла, реже – пластика. Внутри короба размещен вал, на котором крепятся стальные лопасти сложной формы. Вращается вал за счет установленных в нем подшипников. На вал наварены по спирали дисковые ножи. Они состоят из двух половинок, которые витками сходятся к центральной части.

При движении вала снежный покров захватывается лопастями и направляется к центру. Тонкой струей осуществляется передача снега на винтовой транспортер (шнек). Снежно-ледяная масса, перемещаясь по шнекам, разрушается и попадает на лопасти ротора. После этого, засасываясь вентилятором, она по отводному патрубку (рукаву) выбрасывается наружу в заданном направлении и на определенное расстояние.

Особенности расчета толщины фундаментной плиты

Как выбрать снегоуборщик к мотоблоку

Перед тем как купить агрегат, необходимо определиться, для каких целей он будет использоваться (только зимой или в другие сезоны), какую территорию им придется чистить и как часто будет использоваться

Обратите внимание на следующие параметры:

1. Ширина захвата. Для собственных нужд хватит 50–70 см в зависимости от ширины дорожки, которая будет очищаться.
2. Высота убираемого снега. Стандартная высота у большинства машин составляет в среднем около 0,5 м.
3. Дальность выброса. Зависит от снега (слежавшийся или свежий), направления и силы ветра, угла козырька.
4. Вес. Чем больше весит снегоочистительный аппарат, тем лучше сцепление с поверхностью и вероятность отсутствия пробуксовки. С другой стороны – сложнее в управлении.
5. Рабочая скорость. Оптимальное значение – 2–4 км/ч.
6. Совместимость с мотоблоками – использование конструкции с разными моделями. Как вариант, можно использовать специальные переходники.
7. Размеры (длина, глубина, высота). Чем больше навесной блок снегоуборщика, тем с большим количеством снежной массы он сможет справиться за один подход.
8. Дополнительные аксессуары и оборудование, например, набор лопастей, запасной ремень.

Самодельная снегоочистительная лопата

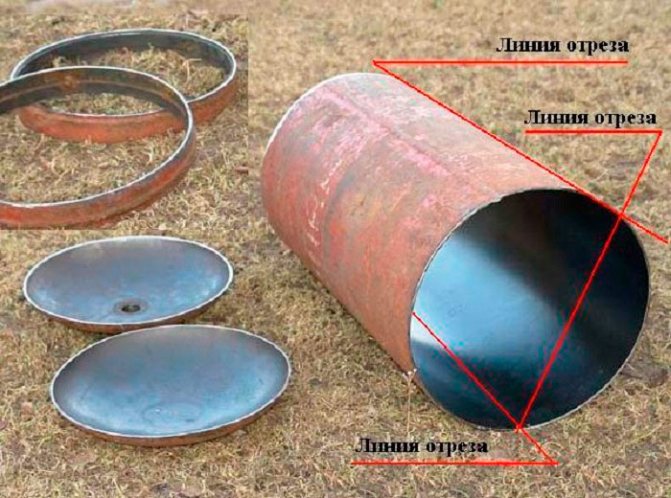

Бочка для изготовления отвала

Чтобы самостоятельно сделать снегоуборочную лопату на мотоблок «Нева», для начала, понадобится собрать необходимые инструменты и материалы. Итак, нам потребуются:

1. старая стальная бочка на 200 л;
2. полоса железа с размерами примерно 850х100х3 мм;
3. 1 м квадратной трубы с сечением 40х40 мм;
4. болты М10,М12 и М8, а также шайбы и гайки;
5. набор сверл по металлу;
6. плоскогубцы;
7. набор гаечных ключей;
8. лист толстой прочной резины;
9. небольшой, но толстый, стальной лист;
10. болгарка с дисками по металлу;
11. сварочный аппарат;
12. ручная электродрель.

После того как будут собраны все инструменты, материалы и чертежи, можно начинать делать отвал для мотоблока своими руками. Самым простым решением будет сделать ковш из старой 200 литровой бочки, поскольку она изначально имеет оптимальную округлость. В этом случае не понадобится нагревать листы металла и выгибать, придавая им нужную форму. Итак, понадобится старая бочка, у которой необходимо срезать болгаркой крышку и дно. Получившуюся трубу следует разрезать вдоль на три одинаковых сегмента. Две этих трети нужно по контуру при помощи сварочного аппарата соединить вместе, а оставшуюся треть разрезать болгаркой на полосы, которые будут использованы для обеспечения достаточной жесткости. По одной полосе прикрепить по бокам лопаты, и несколько штук распределить равномерно по всей длине отвала.

Конструкция самодельного снегоуборочного отвала

Теперь, для дополнительного усиления всей конструкции отвала, нужно сделать в нижней части ковша нож. Для этого потребуется железная полоса с размерами 850х100х3 мм. С помощью электрической дрели высверлить в ноже три отверстия диаметром 5-6 мм и расстоянием между ними 100-120 мм. Это необходимо для укрепления резиновой прокладки, которая предотвратит повреждение ковшом дорожного покрытия. Нож к рабочей кромке ковша крепится при помощи болтового соединения.

После сборки снегоочистительной лопаты и ножа необходимо сделать и смонтировать крепление для отвала. Кусок трубы приварить к самодельному мотоблочному отвалу в центре конструкции. Посередине трубы при помощи сварки закрепить полукруг из толстого листа металла и сделать в нем несколько отверстий для выставления требуемых углов поворота и фиксации отвала мотоблока.

Далее нужно взять еще один отрезок трубы квадратного сечения и сделать из него Г-образный держатель. Короткая сторона этого держателя устанавливается в поворотном полукруге, а второй конец трубы при помощи болтового соединения закрепляется на раме силового агрегата. Для настройки высоты отвала используют два болта, вкрученных в углубление квадратной трубы, которая приварена к сцепке и надевается на Г-образный держатель. На видео показана снегоуборочная лопата для мотоблока и работа с ней.

Устройство и конструкция

Все снегоуборщики для мотоблоков условно подразделяются на виды:

Шнековые. Такой тип снегоуборщика считается одноступенчатым, что означает перемещение снежной массы с транспортера напрямую в выдувной раструб, откуда снег под действием сильнейшей воздушной струи выбрасывается наружу.

Роторный снегоуборщик

• Роторные. Данные модели совмещают в себе функции как ротора, так и шнека: с помощью специального крутящегося винта снег подается в широкое жерло с большим ротором. Вращающийся ротор за счет крутящего момента передает часть своей энергии в виде дополнительной скорости движению снежной массы.
• Роторные снегоочистители способны образовывать мощную струю снега и отбрасывать его более чем на 20 м.

Рекомендации по изготовлению снегоуборщика

Так как самостоятельно можно изготовить три типа приставок для уборки снега, то стоит рассмотреть все варианты. В результате останется выбрать наиболее подходящий для каждого конкретного случая.

Бульдозерного типа

Также из листового металла

На главный блок отвал устанавливается посредством кронштейнов и штанг. Тяги следует крепить в проушинах отвала и подвести к рычагам управления с помощью роликов или металлических трубок. Это нехитрое устройство сделает из вашего мотоблока снегоуборщик.

Роторный снегоочиститель

Этот вид оборудования для уборки снега состоит из нескольких элементов:

• Открытый короб.
• Шнек.
• Редуктор, но можно обойтись и без него.
• Цепная передача.

https://youtube.com/watch?v=W9EPr6xY0pk

Для изготовления шнека потребуется четыре кольца, изготовленных из листа металла. Их необходимо разрезать с одной стороны, а концы раскрыть на размер диаметра. После этого один конец кольца с помощью сварки крепится к лопасти захвата, а второй следует усилить металлической полосой. Сзади захвата вырезается отверстие любой формы, в которое вставляется труба соответствующего диаметра.

Следует помнить, что расстояние между лопастями и задней стенкой короба должно быть минимальным. Вал следует установить на подшипники так, чтобы один его конец выступал из короба на 50−100 мм. Здесь будет крепиться звездочка цепной передачи. Изготовленная таким способом насадка снегоуборщик на мотоблок отлично справится с поставленной задачей и значительно облегчит жизнь владельца загородного дома в зимний период.

Вентиляторный агрегат

Это снегоуборочное оборудование содержит следующие элементы:

• Барабан, установленный на подшипник.
• Крыльчатка с лопастями.
• Отвалы.
• Короб с трубой.

В верхней части барабана необходимо прорезать отверстие для выхода снега, а затем впрессовать в него крыльчатку. При этом расположить ее следует так, чтобы лопасти были параллельны оси вращения. Отвалы предварительно стоит заострить, а затем приварить к барабану.

Шнеко-вентиляторная насадка

Последний вид снегоуборщика наиболее сложен в изготовлении. Состав агрегата следующий:

• Шнек — вал изготовлен из трубы и двух цапф. На трубу наваривается 8 полудисков из стали толщиной в 2 мм. Крепить их необходимо так, чтобы в результате получились две перекрещивающиеся спирали.

• Ротор для уборки снега — лопасти лучше изготовить из трехмиллиметровой стали и загнуть их концы под прямым углом, чтобы увеличить эффективность захвата.
• Корпус — сваривается из листового железа и устанавливается на две металлические полосы с загнутыми передними концами, которые будут выполнять роль лыж.
• Труба — необходима для выброса снега.

Снегоуборщик из мотокультиватора своими руками изготовить не так сложно, как может показаться. Использование подручных материалов позволит сэкономить значительную сумму, ведь аналогичное готовое оборудование стоит недешево.

Разновидности

Одним из вариантов прицепного оснащения к данной мототехнике являются снегоочистители. Производителем разработаны несколько модификаций снегоотбрасывателей. Все образцы приспособлений для уборки снежных масс для мотоблока «Нева» – это шнековые конструкции с выбросом снежных масс сбоку (боковой выброс). Самыми популярными типами данной прицепной оснастки считаются несколько модификаций.

«МБ2»

Множество людей полагают, что так именуются снегоотбрасыватели. На самом деле «МБ2» – это марка мотоблока. Снегоочиститель применяется в качестве насадки. «МБ2» идет для иной мототехники «Нева». Структура компактной насадки элементарна. В теле железного корпуса заключен винтовой конвейер. В роли ножей применяются приваренные спиральные полосы. Выброс снежной массы вбок осуществляется посредством рукава (снегоотвода). Размах захвата слоя снега равняется 70 сантиметрам толщиной 20 сантиметров. Дистанция выброса составляет 8 метров. Вес приспособления не больше 55 килограммов.

«СМ-0,6»

Различается от «МБ2» устройством шнекового конвейера. Тут он выполнен в виде комплекта лопастей, похожих на собранные в груду колеса вентилятора. Зубчатый винтовой конвейер без особых усилий управляется с жестким снежным покровом, а также коркой наледи. По размерам данный агрегат более малогабаритен, чем марка «МБ2», но продуктивность его от этого не стала меньше.

Выброс снежной массы также производится посредством снегоотвода вбок на дистанцию до 5 метров. Размах захвата слоя снега равняется 56 сантиметрам, а предельная его толщина – 17 сантиметров. Масса приспособления самое большее 55 килограммов. При работе со снегоотбрасывателем агрегат «Нева» передвигается со скоростью 2-4 км/ч.

«СМБ-1» и «СМБ-1М»

Данные снегоочистительные навесы отличаются структурой рабочего устройства. Марка «СМБ-1» оборудована шнековым конвейером со спиральной полосой. Размах захвата равняется 70 сантиметрам, высота снежного покрова – 20 сантиметров. Выброс снежной массы через снегоотвод производится на дистанцию 5 метров. Вес приспособления – 60 килограммов.

Насадка «СМБ-1М» оборудована зубчатым винтовым конвейером. Размах захвата равняется 66 сантиметрам, а высота – 25 сантиметрам. Выброс снежной массы посредством рукава также производится на дистанцию 5 метров. Вес оснащения – 42 килограмма.

Типы снегоуборочного оборудования

В специализированных магазинах сегодня можно приобрести различные механизмы, облегчающие работу на поле. Все более популярным становится и снегоуборочное оборудование. На данный момент существует четыре основных вида снегоочистителей:

• Бульдозерного типа — располагается спереди мотоблока.
• Шнековые — снег захватывается с помощью шнека, который и перемещает его к отверстию трубы.
• Вентиляторно-лопастной — снежинки с помощью вентилятора доставляется в наклонную трубу, после чего выбрасывается.
• Воздушно-вентиляторный — снежинки втягиваются сильной струей воздуха и удаляются в противоположную сторону.

Если оборудование для уборки снега приобретается в магазине, то все четыре типа отлично справляются с поставленной задачей

Но если интересует вопрос, как сделать снегоуборщик своими руками на мотоблок, то стоит обратить внимание лишь на первые три вида. Для изготовления воздушно-вентиляторного снегоотбрасывателя потребуется мощная силовая установка и с ее поиском могут возникнуть проблемы

Мотоблок «Каскад», снегоуборщик для него

Мотоблоки «Каскад» используются для работы на приусадебных участках. Для расширения функционала, необходимо подобрать для него навесное оборудование. Также в зимнее время года, чтобы мотоблок не простаивал, можно использовать снегоуборщик.

Шнековый снегоуборщик оснащен системой водяного охлаждения, которая позволяет быстро убирать снежный покров. Чтобы работа выполнялась более качественно, предусмотрены специальные салазки, и от переднего ВОМ ременный привод. Благодаря чему снегоуборщик устанавливается на мотоблок «Каскад», что позволяет легко и быстро убрать снег.

Навесной шнековый снегоуборщик для мотоблока: лучшее решение на зиму

Навесной шнековый снегоуборщик — популярный вариант для тех, кому необходимо навести порядок на своей даче зимой при наличии мотоблока. Такой агрегат ставят на мотоблок Garden Scout GS 12 DE, GS 101 (D,DE), GS 81(D, DE).

Шнековые навесные снегоуборщики крепят на тяжелые дизельные ременные мотоблоки с водяной системой охлаждения. Его мощности хватает на удаление влажного, затвердевшего снега.

Владелец такого навеса на мотоблок может устанавливать направление отбрасывания снега вертикально и горизонтально.

Об установке: от вас потребуется снять с переднего шкифа мотоблока ходовой ремень, или купить отдельный клиноременный шкиф движка на три ручья.

Схожі записи

• Робимо снегоуборщик для мотоблока своїми рукамиЯк зробити снігоочисник своїми руками для мотоблока, креслення, фото, відеоЯк вибрати заводський снегоуборщик для мотоблокаСнігоприбиральна навісне обладнання для мотоблоків

Саморобний елетріческій снегоуборщик &# 8212; дуже зручний і дешевий помічник своїми руками

З настанням зими починає випадати сніг. Для багатьох власників приватних ділянок очищення від снігу є великою проблемою. Працюючи лопатою, можна витратити багато сил і часу, а результат все одно не буде ідеальним.

Для допомоги людям були створені снегоуборщики (Див. Як вибрати). Однак часто їх ціна занадто висока для людей. Тому виникає питання: як зробити снігоприбиральну машину з електродвигуном своїми руками?

Рекомендации по эксплуатации мотоблока со снегоуборочной насадкой

Вне зависимости от того, предпочли ли вы купить снегоуборщик для мотоблока, или пользуетесь самодельным устройством, существует свод правил, которые рекомендованы для работы с оборудованием этого типа. Придерживаясь их, вы сможете не только продлить срок службы прибора, но и избежать множества опасных ситуаций:

• перед началом работы обязательно проводите тщательный осмотр поверхности, на которой вы планируете очистить снег. В противном случае, вместе со снегом, в механизм могут попасть посторонние предметы, которые приведут к поломке. Кроме того, отбросив такой предмет на приличное расстояние, снегоуборщик может нанести вред чьему-либо имуществу или здоровью;
• обязательно позаботьтесь и о собственной безопасности: одежда должна быть удобной, по сезону, без длинных частей, которые могут попасть в движущийся механизм. К выбору обуви также нужно подойти ответственно – она не должна скользить. Кроме того, использовать снегоуборщик, не надев предварительно защитные очки, категорически запрещено;
• при возникновении любой непредвиденной ситуации, в первую очередь полностью выключите устройство. Приступать к устранению проблемы можно только в том случае, если вы уверены, что снегоуборщик отключен;

При использовании снегоуборшика соблюдайте меры предосторожности и технику безопасности

• насадка снегоуборщика на мотоблоке предназначена для работы на относительно ровных поверхностях. Не стоит использовать ее на слишком крутых подъемах или склонах;
• согласно правилам безопасности, дистанция, которая должна соблюдаться в работе, со стороны выброса снега составляет 10 м. Проверьте, чтобы на время очистки снега в этом промежутке не было людей, машин и т.д;
• при работе с мокрым, слегка подтаявшим снегом, обязательно делайте перерывы в работе, чтобы убедиться, что ни одна из частей снегоуборщика не забилась снегом.

Если соблюдать все эти правила, то роторный снегоуборщик для мотоблока вполне можно считать безопасным устройством. Главное, что стоит помнить — подобные устройства не терпят спешки и суеты. Если вы решили расчистить снег, выделите для этого достаточное количество времени, и подойдите к этой задаче максимально ответственно.

Как видим, ежегодная необходимость производить очистку снега может стать менее утомительной за вполне доступные средства. В зависимости от ваших желаний и возможностей, вы можете приобрести снегоуборщик от производителя, или сделать его самостоятельно. В любом случае, это значительно облегчит ваш труд и позволит вам трать на уборку снега куда меньше времени, чем потребовалось бы для ручной работы.

Необходимые материалы

Чтобы сделать полноценный снегоуборщик из культиватора, следует подобрать все материалы и инструменты из нижеследующего списка:

• Ключи разнообразного диаметра.
• Болты и гайки.
• Дрель.
• Болгарка.
• Несколько разных по диаметру отверток.
• Молоток и напильник.
• Плоскогубцы и тиски.
• Ножовку, работающую на электрической энергии.
• Различные цепи.
• Сварочный аппарат.
• Металлический лист (кровельное железо).
• Профильные трубы нескольких разновидностей по размеру.
• Фанера.
• Транспортерная лента.
• Уголки из металла.
• Подшипники закрытого типа.

Если же вы не обладаете таким количеством необходимых инструментов, то предлагаем вам более собрать облегченную версию, а именно ручной снегоуборщик своими руками.

Варианты конструкций самодельных снегоуборщиков

Основная задача снегоуборщика – это захват и отбрасывание снежных масс с места их скопления, например, с тротуара. Снегоуборщики, сделанные народными умельцами, имеют различную конструкцию. Но по типу захвата снега модели различаются на шнековые и роторные.

Шнековый агрегат

Основной частью агрегата для уборки снега является шнек, напоминающий винт из мясорубки.

Шнековые агрегаты бывают двух видов.

1. Одноступенчатые. Оснащаются одним шнеком в виде спирально расположенных ножей. Спиральные ножи состоят из двух частей и сходятся по центру, где расположены подбрасывающие лопатки. При передвижении механизма ковшом подрезается слой снега, который сразу же попадает под вращающиеся ножи. Последние измельчают снег и двигают его к центральной части корпуса. Поскольку по центру шнека расположены лопатки, то они захватывают измельченный снег и выбрасывают его в установленное в задней части ковша сопло. Чем выше скорость вращения вала с лопатками, тем дальше отбрасывается снег. Ножи шнека могут быть как с ровной кромкой, так и с зубчатой. Ножи с гладкой кромкой используются для уборки свежевыпавшего снега, и часто изготавливаются из транспортерной ленты. Зубчатый шнек используют если требуется убрать заледенелый и слежавшийся снег.
2. Двухступенчатые. Это модернизация снегоуборщика шнекового типа. В его конструкции также присутствует шнек. Но для лучшего выброса снега в задней части ковша устанавливается ротор, имеющий 2 или больше лопастей. Работает шнекороторный снегоочиститель по такому же принципу, как и одноступенчатый агрегат, но благодаря лопастям ротора снег лучше измельчается и выбрасывается на большое расстояние (до 15 метров). На следующем рисунке показано устройство снегоуборщика двухступенчатого типа.

Роторный агрегат

Снегоуборочник роторного типа имеет самую простую конструкцию и состоит из круглого корпуса “улитки” и направляющих лопаток. В верхней части корпуса расположен рукав, через который выбрасывается снег.

В центральной части улитки установлен ротор с лопастями. Данная крыльчатка приводится в движение двигателем (бензиновым или электрическим). Ротор, вращаясь на высоких оборотах, захватывает снег, измельчает его в корпусе улитки и выбрасывает через рукав наружу.

Снегоотбрасыватели, сделанные умельцами для дома, могут быть двух типов.

1. Со стационарным приводом. Мотор устанавливается в агрегат, после чего он становится полноценным снегоуборщиком.
2. В качестве дополнения для других агрегатов (мини-трактору или мотоблоку). Поэтому на данные механизмы мотор не устанавливают. Передача вращательного движения от двигателя на ротор происходит посредством цепной или ременной передачи.

Рекомендации по эксплуатации мотоблока со снегоуборочной насадкой

Вне зависимости от того, предпочли ли вы купить снегоуборщик для мотоблока, или пользуетесь самодельным устройством, существует свод правил, которые рекомендованы для работы с оборудованием этого типа. Придерживаясь их, вы сможете не только продлить срок службы прибора, но и избежать множества опасных ситуаций:

• перед началом работы обязательно проводите тщательный осмотр поверхности, на которой вы планируете очистить снег. В противном случае, вместе со снегом, в механизм могут попасть посторонние предметы, которые приведут к поломке. Кроме того, отбросив такой предмет на приличное расстояние, снегоуборщик может нанести вред чьему-либо имуществу или здоровью;
• обязательно позаботьтесь и о собственной безопасности: одежда должна быть удобной, по сезону, без длинных частей, которые могут попасть в движущийся механизм. К выбору обуви также нужно подойти ответственно – она не должна скользить. Кроме того, использовать снегоуборщик, не надев предварительно защитные очки, категорически запрещено;
• при возникновении любой непредвиденной ситуации, в первую очередь полностью выключите устройство. Приступать к устранению проблемы можно только в том случае, если вы уверены, что снегоуборщик отключен;

При использовании снегоуборшика соблюдайте меры предосторожности и технику безопасности

• насадка снегоуборщика на мотоблоке предназначена для работы на относительно ровных поверхностях. Не стоит использовать ее на слишком крутых подъемах или склонах;
• согласно правилам безопасности, дистанция, которая должна соблюдаться в работе, со стороны выброса снега составляет 10 м. Проверьте, чтобы на время очистки снега в этом промежутке не было людей, машин и т.д;
• при работе с мокрым, слегка подтаявшим снегом, обязательно делайте перерывы в работе, чтобы убедиться, что ни одна из частей снегоуборщика не забилась снегом.

Если соблюдать все эти правила, то роторный снегоуборщик для мотоблока вполне можно считать безопасным устройством. Главное, что стоит помнить — подобные устройства не терпят спешки и суеты. Если вы решили расчистить снег, выделите для этого достаточное количество времени, и подойдите к этой задаче максимально ответственно.

Как видим, ежегодная необходимость производить очистку снега может стать менее утомительной за вполне доступные средства. В зависимости от ваших желаний и возможностей, вы можете приобрести снегоуборщик от производителя, или сделать его самостоятельно. В любом случае, это значительно облегчит ваш труд и позволит вам трать на уборку снега куда меньше времени, чем потребовалось бы для ручной работы.

Определение толщины монолитной плиты основания

Как правило, при частной застройке принимаются усредненные величины. Для наиболее распространенных видов конструкций они указаны ниже

Этажность и материал стен здания	Толщина фундаментной плиты (мм)	Армация
Легкие постройки: веранды, хозяйственные помещения, гаражи	150	один ряд сетки
Двухэтажные легкие дома (пено- или газобетон, каркасные)	250	объемно в два уровня
Двухэтажные дома из кирпича и бетона с тяжелыми перекрытиями	300	объемно в два уровня

При этом данные значения справедливы:

• для грунтов с нормальной несущей способностью;
• диаметр прутка армирования для легких строений 10 мм;
• диаметр горизонтального стержня для двухэтажных строений 12-16 мм;
• размер стороны ячейки сетки армирования 0,1 м;
• вертикальный прут берется размером 8 мм.

Если здание не подходит под типовые данные, можно воспользоваться онлайн калькулятором.

Как собрать снегоуборщик

Последовательность сборки снегоуборщика своими руками:

Сборка

1. Сначала берется короб из железных листов, концы которых загибаются на подобие лыж. Чтобы сделать вал, нужно достать трубу толщиной не менее 5 см. В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повернуты на 180 градусов по отношению друг к другу.
2. Шнек можно изготовить своими руками, применив транспортерную ленту (1,5 м в длину и 10 мм в толщину). Вырезать 4 кольца из ленты возможно при помощи электролобзика (диаметром 28см). При отсутствии такого устройства, его можно заменить специальной дощечкой, которая применяется по типу циркуля (вращениями по кругу). При таком способе изготовления получаются качественные кольца.
3. В кожухе, созданном из оцинкованного железа, нужно сделать отверстие, а затем установить в него трубу, которая будет служить выбросом снега. К ней привариваются держатели по обе стороны разбрасывателя.
4. На приводном валу шнека нужно установить шестерёнку или шкив (выбор зависит от привода). Кольца с одной стороны разрезаются и свариваются с началом другого конца. Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5-10 см от свободного конца.
5. Далее нужно подготовить привод шнека. Это может быть как цепной, так и ременной. Использовать ременной привод следует, когда на двигателе имеется шкив, а если шнек при работе заклинит, то ремень будет благополучно проскальзывать. Корпус захвата по размеру должен быть больше на 2-3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, между ними сохранится зазор.
6. Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающимся в случае заклинивания шнека. Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
7. После проведения всех работ нужно внимательно проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
8. У короба на боках следует закрепить стаканы. Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб (обязательно затягивают гайками). Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5-10 см.
9. Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающий снегу направление. Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
10. На конце вала приваривают звёздочку для смены скоростей. Звёздочку и вал соединяют с мотоблоком при помощи цепи.
11. Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно прикрепить деревянные бруски или прикрутить полоски пластика.
12. Изготовить раму из стальных уголков (50*50 см). К поперечно установленным уголкам прикрепляются углы размером 25*25 мм. На них и крепится силовой агрегат.
13. Ручка машины скрепляется болтами на продольные уголки.

Снегоуборщик для мотоблока Нева

После того, как сборка завершена, мотоблок-снегоуборщик можно покрасить баллончиком.

Помимо основных технических параметров и характеристик, влияющих на качество и производительность снегоуборщиков, следует рассмотреть и некоторые дополнительные приспособления, которые способны сделать труд оператора более комфортным. Стандартная комплектация моделей снегоуборочной техники может быть дополнена рядом добавочных функций, к примеру, системой подогрева ручек машины, электростартером, фарой для эксплуатации в темное время суток и т. д.

Обратите внимание! При эксплуатации этого устройства следует соблюдать правила техники безопасности. В завершении следует отметить, что снегоуборщик дает возможность регулировать направление выброса снега, используя поворот экрана, а вот регулировка дальности выброса снега осуществляется за счет вращения двигателя устройства

В завершении следует отметить, что снегоуборщик дает возможность регулировать направление выброса снега, используя поворот экрана, а вот регулировка дальности выброса снега осуществляется за счет вращения двигателя устройства.

Что такое снегоуборочная насадка на мотоблок

Универсальное приспособление для уборки снежной массы на больших площадях называется снегоуборщиком. Конструкция создана таким способом, чтобы собирать, сметать и отбрасывать снег. Главная функция снегоуборочной насадки – автоматизация ручного труда и экономия времени. Особенности снегоуборщика:

• работает в паре с мотоблоком;
• крепится спереди;
• прост в обслуживании.

Корпус насадки сделан из металла, реже – пластика. Внутри короба размещен вал, на котором крепятся стальные лопасти сложной формы. Вращается вал за счет установленных в нем подшипников. На вал наварены по спирали дисковые ножи. Они состоят из двух половинок, которые витками сходятся к центральной части.

При движении вала снежный покров захватывается лопастями и направляется к центру. Тонкой струей осуществляется передача снега на винтовой транспортер (шнек). Снежно-ледяная масса, перемещаясь по шнекам, разрушается и попадает на лопасти ротора. После этого, засасываясь вентилятором, она по отводному патрубку (рукаву) выбрасывается наружу в заданном направлении и на определенное расстояние.

Видео: как украсить магазин к Новому году

Хотелось бы посетить и Вашу торговую площадку, украшенную к Новому году!

Экономьте время: отборные статьи каждую неделю по почте

Разновидности насадок для уборки снега

Все имеющиеся в продаже насадки для мотоблока условно можно разделить по способу крепления, форме, принципу действия. В зависимости от конструкции мотоблока способы навески насадки могут быть следующими:

• через вал отбора мощности (ВОМ);
• посредством самодельной или промышленно изготовленной сцепки;
• ременной передачей;
• используя адаптер и сцепку;
• через гусеничную приставку.

По принципу действия насадки подразделяются на такие формы:

• Отвал-лопаты (снегоотвал) – для расчистки снежных заносов. Конструкция представляет собой ковш-скребок, у которого нижний край заострен. Нож (заостренный низ) выставляется под определенным углом и опускается. Снежные массы при движении направляются в ковш, а часть снега сдвигается к обочине, что не мешает движению техники.
• Коммунальные щетки – для уборки свежевыпавшего снега, для сбора пыли, песка и листвы. Ворс изготавливается из полипропилена или металла. Перед началом работы выставляется угол наклона щетки и давления. При вращении конструкция смахивает снег, обеспечив щадящую чистку поверхности.
• Шнекороторная приставка (снегоротор) – справляется со слежавшимся или свежевыпавшим снегом, наледью, настом. Ротор крутится, лопасти захватывают снежный покров и передают его на крыльчатку. Вращаясь на высоких оборотах, крыльчатка измельчает снег, наледь и комья, после чего через специальную трубу снег выбрасывается в определенном направлении.

По конструктивному типу мотоблок для уборки снега бывает:

• роторным;
• шнековым (одноступенчатым);
• смешанного типа.
