Как сделать и настроить самодельную картофелекопалку для мотоблока

Особенности установки

Картофелекопалка барабанного типа

Картофелекопалки с барабаном хорошо показали себя при сборе урожая на больших площадях. Этот агрегат состоит из трех частей:

• рамы с колесами;
• ножа (лемеха);
• вращающегося барабана, сделанного из стальных прутьев.

Нож крепится к раме на шарнирах. Он подрезает грунт, который вместе с клубнями поступает в барабан. При вращении барабана комки почвы разбиваются и земля через решетку просыпается вниз. Картофель перемещается к торцу барабана и выпадает на пашню.

Барабан через зубчатые передачи, цепи и редуктор соединен с валом трактора, откуда на него передается крутящий момент. Широкий нож глубоко подсекает грунт, что снижает потери урожая до минимума, а прохождение клубней по полости барабана не наносит им повреждений. Этот агрегат оправдывает затраты и время на его изготовление высокой производительностью.

Оборудование с транспортером

Конвейерная картофелекопалка транспортерная имеет стандартный вид, при котором главными элементами является лемех и платформа с транспортером. Особенности:

• на платформу устанавливается транспортер, вид которого регламентируется требованиями;
• простая конструкция позволяет совершать установку на почти любой вариант мотоблоков, в том числе отечественного производителя;
• часто используется в местах с твердой или суглинистой почвой;
• картофелевыкапыватель для мотоблока создается строго по заданным параметрам транспортера и платформы, так как это необходимо для нормального выкапывания клубней.

При самостоятельном создании стоит учесть два фактора, которые повлияют на установку и эксплуатацию. Первым фактором являются размеры устройства, позволяющие закрепить механизм на мотоблоке. Расчет всегда должен производиться с учетом параметров техники. Другой фактор – проявление универсальности. Большую часть самодельных устройств транспортерного типа можно дополнить вторичными элементами.

Как установить и настроить?

Чтобы прикрепить картофелевыкапыватель к мотоблоку, используют сцепку, которая включает переднюю часть – ее крепят к трактору, устройство регулировки наклона атаки, а также кронштейн для крепежа. Сцепку делят на два элемента. Правый остается на копалке, а второй фиксируется к трактору, обе части соединяют специальными болтами. Чтобы отрегулировать механизм, используют длинный центральный винт. От того, как вы его настроите, будет зависеть глубина вскапывания земли при работе устройства.

После запуска двигатель картофелевыкапыватель сразу же начинает работать, однако, часто бывает, что навеска начинает заходить в грунт под неверным углом, причина заключается в неправильной настройке механизма. Если ситуацию не исправить, то мотоблок начнет пробуксовывать либо ремень попросту соскользнет со шкивов. Как следствие, транспортер механизма начнет забиваться землей, а продолжать работу будет невозможно.

В этом случае следует скорректировать настройки, для этого осторожно вращают винт угла атаки так, чтобы уменьшить его. Кроме того, на прицепном узле нужно выбрать по отверстиям оптимальное положение, благодаря таким действиям можно задать нужную глубину погружения в землю

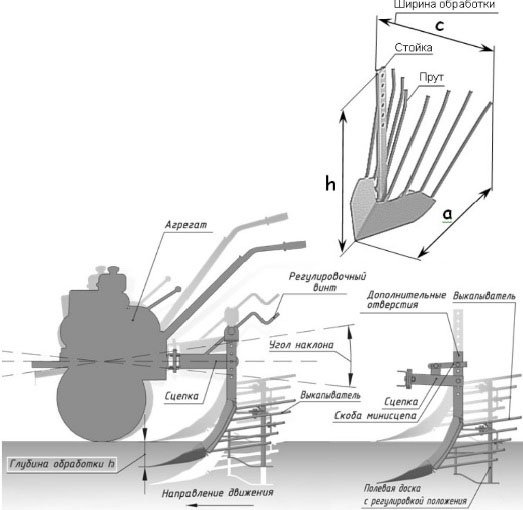

Чтобы копалка правильно взаимодействовала с мотоблоком, следует отрегулировать все имеющиеся болты на прицепном узле, в этом случае агрегаты будут располагаться на одной оси, а само устройство будет и ровно перемещаться по поверхности и не начнет слишком сильно углубляться в грунт.

Многие умельцы предпочитают делать картофелекопалку своими руками – такое оборудование выходит гораздо дешевле, причем работает довольно качественно. Имея самые минимальные навыки работы с металлическими предметами, а также схемы и чертежи, выкапыватель можно соорудить буквально за несколько часов. Изготовление механизма обычно начинается с изготовления сварной рамы, для этого нужна квадратная труба из металла, ее распиливают на 4 отрезка выбранной длины, из них сваривается прямоугольник, затем чего из остатков делают перемычку.

На следующем этапе необходимо сделать вертикальные стойки, обычно их нарезают из металлических квадратов, а затем приваривают к стальной раме, стойки фиксируют между собой железными прутьями, обычно их диаметр составляет 0,5 см. Режущую часть устройства, которая будет отвечать непосредственно за подрезание земли, изготавливают из стального листа толщиной 5 мм либо из старой циркуляционной пилы, в обоих случаях такая картофельная копалка будет работать очень хорошо. Заточка при этом обязательно должна быть округлой, благодаря этому она не сможет слишком сильно углубиться в землю и сведет к минимуму вероятность повреждения самих клубней.

Самодельную конструкцию, как правило, дополняют подвижными колесами, обычно их заимствуют у старой садовой тележки, лучше всего обратить внимание на приспособления с широкими шинами – они сделают перемещение по грядкам более легким. Оптимально, если колеса будут оснащены осью, к которой будут крепиться стойки с отобранными отверстиями

Если подходящих колес у вас нет, то можно использовать металлические.

Если вы собираетесь работать с влажными грунтами, то будет правильно отдать предпочтение резиновым колесам, но с тракторным протектором. Имейте в виду, что обычные резиновые колеса во влажной земле будут передвигаться гораздо хуже. Все элементы цепляют между собой при помощи контактной сварки, а также с использованием традиционных крепежей – гаек и болтов. Первый вариант более практичный и долговечный, зато модели, изготовленные по второму принципу, могут быть разобраны и собраны обратно при необходимости. Собрать копалку несложно, при этом себестоимость готового изделия будет минимальной.

О том, как настроить и отрегулировать картофелекопалку с мотоблоком, смотрите в видео ниже.

Фото дверей гармошки

Самостоятельное изготовление стрельчатой копалки

Самодельная картофелекопалка для мотоблока стрельчатого типа является простым видом навесного оборудования. В чём-то она похожа на культиватор. Чтобы её сконструировать, не нужно много материала и сложных инструментов. Операции по сборке просты и при минимальных навыках выполнимы любым хозяйственным дачником.

Необходимые материалы:

• швеллер из стали;

• соха — её можно вырезать из старой лопаты или пилы от циркулярки, но лучше взять качественную сталь толщиной не менее 5 мм;
• уголки из металла на 40 и 63 см;
• прутья из стали в количестве 8 штук — можно снять с отслуживших вил или сломанного садового инструмента, заменить арматурой.

Устройство в итоге должно получиться небольшого размера. Нужно сделать так, чтобы его было легко цеплять к мотоблоку «Нева». Подвижные части в стрельчатой копалке отсутствуют, поэтому ломаться нечему. Главное, чтобы сама конструкция выдержала и не треснула.

Порядок изготовления:

1. Швеллер используется в качестве основания. На него монтируют прицепное устройство.
2. На основание устанавливают соху.
3. К сохе приваривают прутья, которые отделяют клубни от песка.

Недостатки устройства:

• Небольшая ширина полосы — около 25 см, из-за этого примерно на 15−20% увеличиваются потери урожая.
• Велик риск нанесения повреждений клубням от ножа.

Трава во время работы не должна забивать прутья. В ином случае устройство перестанет выполнять свою функцию и станет мять картофель. Невзирая на недостатки, его можно использовать на небольшом подворье в южных регионах. Чем шире будет изготовлена соха, тем лучше.

Подбираем обои для черно-белого интерьера (видео)

Как присоединить к мотоблоку?

Для разных мотоблоков могут подходить разные агрегаты. Если мотоблок имеет массу до 150 кг, то его можно использовать наравне с обычными картофелекопалками. Картофелекопалка передвигается по участку с минимальной скоростью, поэтому агрегат должен иметь достаточную тяговую силу.

Не каждый движок сможет «держать» минимальные обороты – бензиновые силовые установки нередко глохнут на скорости 1-2 километра в час. Дизельные мотоблоки лучше справляются с подобными задачами – такие устройства подходят для вибрационных агрегатов средних параметров. Тяжелые мотоблоки могут работать с агрегатами любого типа. Исходя из параметров мотоблока, можно подобрать нужный агрегат.

Мотоблок может иметь как универсальное крепление, так и присоединяться только к определенному виду механизма. Обычно применяются вибрационные копалки.

При создании картофелекопалки (или ее покупки) следует учитывать ширину полосы обрабатываемой почвы и глубину. Скорость движения устройства не превышает обычно двух километров в час – это максимальное значение.

Стоит также учитывать качество и характер грунта на участке. Например, картофелекопалка ККМ может работать только с почвами, влажность которых не превышает 30%. Обычно производительность картофелекопалки составляет не более 0,21 гектара в час.

О том, как сделать картофелекопалку своими руками, смотрите в следующем видео.

Let’s block ads! (Why?)

3 Руководство по изготовлению устройства с грохотным отделителем урожая

Эту конструкцию намного сложнее изготовить, однако ее производительность превосходит предыдущую модель в несколько раз. Если площадь засаженного картофелем огорода две и более сотки – есть резон потратить силы и время на то, чтобы создать эффективное приспособление. При уборке урожая оно полностью окупит себя.

Для изготовления нам не обойтись без:

• рамы, которой будет служит профтруба;
• стального листа для ковша, толщиной 3-4 мм;
• круга или стальной арматуры;
• 30-32 миллиметрового швеллера для вертикальных тяг;
• передней ступицей от какого угодно заднеприводного легкового автомобиля (“Жигулей”, например);
• редуктора от заднего моста ВАЗовской классики;
• карданного вала (при подключении к валу отбора мощности);
• шлицевого соединения от вышедшей из строя коробки передач;
• колеса от старой сельскохозяйственной техники (можно вполне приобрести готовое);
• аппарата для сварки, болгарки и дрели;
• крепежных элементов.

У копалки для мотоблока рассматриваемой конструкции имеется самостоятельная опора на грунт посредством одного или нескольких колес. У несущей рамы есть две точки опоры. Тяговым устройством выступает подвес для мотоблока. Опорными колесами регулируется высота устройства над полем. Вал отбора мощности мотоблока приводит в движение редуктор, либо тот совмещен с колесами копалки картофеля. Тяга, которая соединена одним концом с кривошипно-шатунным приспособлением, производит колебательные движения.

При помощи шлицевого соединения запускается лемех (вращается вперед-назад подобно ковшу экскаватора) и грохот (как хвост собаки, движется в стороны). Впоследствии весь выкопанный урожай отделяется от грунта и накапливается в решетчатом накопителе. В случае если вы сделаете накопитель с положительным углом наклона, тогда вы сможете время от времени останавливаться и выгружать картофель, очищенный от грунта, прямо в мешки. При настройке отрицательного угла будет происходить равномерная выгрузка клубней поверх почвы, чтобы те затем просушились и были собраны в тару.

В том случае, если такое приспособление представляет для вас сложность в плане реализации – вы можете приняться за изготовление более примитивного, с тем самым вибрационным отделителем. Сделать самому картофелекопалку – значит дать волю своей творческой мысли и фантазии. С помощью такой конструкции урожай просеивается вдоль движения мини-трактора. Лемехом-ковшом картошка загребается в решетку, совершающую взад-вперед возвратно-поступательные движения. Для этого нужно подвес посадить на качающиеся шарниры.

Основой привода вибратора служит труба и эксцентрик, соединенный валом и шкивом. Соединение шкива с колесом возможно с помощью ременной передачи. Либо посредством углового редуктора его можно подсоединить к валу отбора мощности мотоблока. Позади устройства отгружается просеянный картофель. Либо по мере скапливания можно останавливаться и отгружать урожай в ящики, мешки или любую другую тару.

Все вышерассмотренные конструкции можно изготовить в сущности из барахла, которого хватает в изобилии в любом хозяйстве. Если возникнет необходимость купить какие-то недостающие детали – то это не очень сильно скажется на стоимости устройства, в особенности если сравнить цены на фабричные экземпляры.

Но обратите внимание! Картофелевыкапыватель, выполненный собственными руками, может нанести травмы

Поэтому соблюдение элементарных мер предосторожности при его использовании обязательно!

ИНТЕРЕСНЫЕ ФАКТЫ

Описание

Особенность картофелекопалки грохотного типа «Салют» и прочих в том, что к ней монтируется нож к раме, приводимой в движение мотоблоком. Она позволяет собирать урожай на всех видах почвы, даже на тяжелых. Эта копалка хорошо очищает клубни, повышает результативность труда.

Масса агрегатов колеблется от 30 до 50 кг. Они позволяют внедрять в землю зубья на глубину около 20 см. Ширина захвата картофелекопалок составляет 32-37 см, что позволяет значительно ускорить процесс сбора урожая.

Эта машина конструктивно похожа на транспортерную. Ее отличие в том, что в ней нет транспортера. Ею можно выкапывать клубни в каждом ряду, что очень удобно, если на поле всажен картофель различных сортов.

Грохотная картофелекопалка для мотоблока

Другие виды картофелекопалок

Производство Мотор Сич предлагает широкий ассортимент навесных устройств для мотоблоков разной мощности. Купить их можно на ОЛХ. Камянская копалка Гримме для мотоблока отличается качественным материалом, долговечностью, легкостью в эксплуатации и уходе. Каменская копалка подходит для мини-тракторов Белгород, Зирка.

УКВ -2б — копатель грохотного типа, двухрядный. Ширина захвата — 1,4 м. Он оснащен боковым выбросом, что упрощает уборку клубней руками. Преимуществом работы с агрегатом является отсутствие необходимости удалять ботву с участка вручную, это сделает сам копатель. Он адаптирован для мотоблоков ОКА, Салют, Лиде, Орле.

КТН-2в — навесной двухрядный агрегат. Агрегатируется с тракторами, выпущенными ВРЗМ. Более простая модель КТН-1б — однорядная конструкция, агрегатирующаяся с мотоблоками класса 0,6-1,4. КСТ -1,4 — двухрядный копатель. Рекомендуемая ширина шага между рядами при посадке — 60-70 см. Пошаговая инструкция поможет правильно подобрать необходимый режим работы для любого грунта. Чтобы продлить срок службы конструкции, нельзя пренебрегать руководством к эксплуатации.

КТП-1а — однорядный навесной механизм. Он подходит для мотоблоков ОКА, на Ниву, Викинг 609, Прораб 4а.

Fz-z — вибрационная картофелекопалка для мотоблока, которая помогает быстро справиться со сбором урожая. Подходит для сбора лука, свеклы, моркови, чеснока. Предназначена для использования с мотоблоками Форза-80, 82, Агрос, Нева 4u, ОКА.

Что такое схема планировочной организации участка, для чего она нужна

Именно эта бумага заключает в себе полные данные об объектах строительства, присутствующих на земельных участках на тот день, когда составляется Схема ПОЗУ, и которые находятся в планах строительства.

Что требуется перед началом составления схемы:

1. Заранее проведенное межевание ЗУ.
2. Наличие топографической съемки земельного участка.

Разновидности картофелекопалок

Насадку для выкапывания клубней на мотоблок покупают вместе с основным устройством или изготавливают самостоятельно.

Первый вариант предполагает высокое качество, второй позволяет неплохо сэкономить.

Заводские

Есть 2 основных вида заводских моделей:

1. Простой мотоблок. В его основе — насадка в виде лопаты, на краях которой находятся зубчики. Во время углубления в землю лопата поддевает клубни. Вынимаемые картофелины попадают на зубцы, которые откидывают их в сторону. Это простая и удобная конструкция.
2. Сложный минитрактор. К этому виду относятся грохотная и вибрационная модели — прицепные устройства, у которых есть собственные колеса, ковш и рычаги управления. Ковш собирает клубни и отправляет их на вибрирующую решетку, где они очищаются от больших комков грязи.

Мотоблок используют практически для всех видов работ на огороде, установив на него подходящее навесное оборудование. Мотокультиватор применяют только для обработки почвы.

Самодельные

Изготовление устройств позволяет значительно сэкономить и индивидуально подобрать характеристики картофелекопалки.

Чтобы самостоятельно ее сделать, выполняют такие действия:

1. Из квадратной трубы сваривают прямоугольник, который будет выступать в качестве основы.
2. Отрезают кусок квадратной трубы, длина которого равна половине длины рамы. Из него делают основу для тяговой конструкции.
3. На противоположной стороне рамы приваривают ось для колес.
4. Из листа металла делают рало и приваривают его к нижней части рамы. Чтобы оно нормально погружалось в почву, с одной стороны металл стачивают.
5. На том же уровне присоединяют скатную доску. Для ее изготовления 10 металлических прутьев закрепляют на пластине и фиксируют на раме.

После выполнения этих шагов основа простейшей картофелекопалки будет готова. Каждый дачник модернизирует устройство под себя.

Эксплуатация и уход

При первом заезде нужно провести тщательную настройку глубины погружения ножа и скорость вращения агрегата. Нужно погружать нож на такую глубину, чтобы не повреждать клубни и не оставлять их в земле. Регулировка глубины ножа проводится при помощи опорных колес и узла сцепки.

Важно! При укорачивании стоек опорного колеса глубина погружения ножа в землю увеличивается. При удлинении стоек нож наоборот выкапывает картофель с меньшей глубины

Рекомендованная глубина погрузки ножа – от 16 до 20 см.

При правильной работе с копалкой на выходе остается небольшое количество земли, клубни.

Если ботва сильно выросла, нужно удалить ее с поля за день-два до сбора урожая.

Сборка копалки происходит в такой последовательности:

• присоединить к узлу сцепки копалку, затянуть болты для крепления;
• проверить прочность всех соединений;
• установить большой шкив копалки;
• установить натяжное устройство;
• закрепить приводной ремень на шкив мотоблока и картофелекопалки сквозь натяжное устройство;
• убедиться в работоспособности натяжного устройства;
• проверить наличие смазки в шарнирах.

Приступая к работе, нужно выполнить такие требования по технике безопасности:

• убедиться, что копалка находится на ровном месте;
• не садиться в трактор и не садиться на копалку во время работы;
• не смазывать детали и не чистить машину во время работы;
• любые работы проводить только после полной остановки агрегата;
• убедиться, что в одежде нет свисающих концов.

Этот агрегат нуждается в надлежащем уходе. После работы нужно тщательно очистить все детали от остатков почвы. Категорически нельзя допускать, чтобы на деталях оставалась влага.

Агрегат надо хранить сухим. Все подвижные части следует периодически смазывать машинным маслом. Мотоблок должен находиться в устойчивом положении.

Грохотная картофелекопалка своими руками

Рейтинг моделей

Современная промышленность выпускает несколько типов картофелекопалок. Рассмотрим наиболее эффективные и надежные по мнению экспертов.

ККМ-1

Это вибрационная модель, которая оптимальна для обработки участков с облегченными грунтами и влажностью, не превышающей 27%. Помимо картофеля, такой агрегат может собрать другие корнеплоды, например, морковь, свеклу, репчатый лук и другие. Масса устройства составляет 40 кг, ширина охвата земли 37 см и глубина вспахивания – 20 см. Модель отличается высокой производительностью – 0,2 Га/час, как правило, устройство реализуется в комплекте с просевной решеткой, а также лемехом. Она предназначена для работы с мотоблоками «Агат», «МТЗ», «Каскад», «Нева», «Фаворит», а также «Салют».

КВ М-3

Это навесное сельскохозяйственное оборудование грохотного типа, которое может взаимодействовать абсолютно с разными типами мотоблоков отечественного, украинского и китайского производства. Чаще всего его используют вместе с агрегатами брендов «Заря», «Салют», «Агат» и «Нева». Механизм может работать на твердых и сложных грунтах – для этого он оснащен специальными резаками, которые создают более ощутимые вибрации решетки, перетряхивающей землю. Масса КВМ 3 – 39 кг, скорость работы составлять 1-2 км/ч. Параметры захвата составляют: ширина- 37 см, а глубина – 20 см. Производительность – 0,1-0,2 га/час.

Полтавчанка

Это еще один представитель устройств вибрационного типа, который оптимален для обработки маленьких участков земли, площадь которых не более 2 гектаров, масса оборудования составляет 35 кг, параметры производительности соответствуют 0,2 га/час, а скорость работы – примерно 2-3 км/час. При помощи такой картофелекопалки можно за раз обрабатывать полосу шириной до 39 см на глубине 18 см.

В комплекте с модификацией идет штифт, а также ремень, благодаря которым система надежно крепится к мотоблокам производства «Заря», «МТЗ», «Агат» и многих других отечественных установок. Это навесное устройство превосходно справляется со сбором урожая на среднетяжелых землях с влажностью до 30%. За счет опции регулировки параметров колес можно менять глубину захвата земли во время уборки.

КТ-51

Ширина захвата такого агрегата соответствует 45 см, масса устройства – 47 кг. Модель регулирует глубину захвата земли при помощи опорных колес. Возможна функция регулировки скорости транспортера, которая осуществляется через вращение мотоблочного движка. Модель оптимальна для тяжелых мотоблоков, например, таких как «Зубр» или «Кентавр».

КМ-2

Это модель однорядных картофелекопалок, которые позволяют собирать урожай корнеплодов без повреждения клубней. Обычно механизм используют для работы на небольших участках. Благодаря работе устройства клубни быстро отделяются от грунта, причем ни один не остается пропущенным. Основным достоинством таких моделей является доступность запчастей, которые можно купить в любом гипермаркете садовой техники. Аппарат работает на любых видах почвы. Крепление колес с кронштейном находится у основания аппарата, что позволяет осуществлять настройку глубины вспашки.

На сегодняшний день в российских магазинах можно приобрести самые разнообразные изделия, стоимость который начинается от 6 тысяч, причем в продаже представлена широкая ассортиментная линейка самого различного по своим технико-эксплуатационным параметрам оборудования, поэтому каждый может подобрать модель исходя из интенсивности загрузки, размеров посевного пространства и типа почвы.

Новое на сайте

Модель КВМ-3

Данная модель относится к вибрационным модульным машинам грохотного типа и отличается конструкцией. Картофелекопалка имеет статический нож и стол вытряхивателя, двигающийся по специальной эллипсной подъемно-толкающей траектории. Нож присоединяют к ведущей раме через переходник, который обеспечивает дополнительную вибрацию. Поэтому агрегат может работать на особо тяжелых грунтах. Вибрация сильно встряхивает землю, клубни легко очищаются, выпадают на поверхность. Универсальный механизм вибратора позволяет работать с мотоблоками, у которых шкив установлен как слева, так и справа.

КВМ-3 агрегатируется с мотоблоками Нева, МТ3, Салют, Заря, Агат.

Вибрационная модульная картофелекопалка имеет следующие характеристики:

• габаритные размеры — 900х670х560 мм;
• вес — 34 кг;
• рабочая ширина — 39 см;
• глубина обработки — 20 см;
• продуктивность — 0,1 га/ч.

Аппарат по эффективности сбора урожая корнеплодов уступает ККМ-1, но стоимость его ниже.

Веерная для мотоблока

Веерная картофелекопалка имеет несколько названий. Ее также называют стрельчатой копалкой и лапой. Производители сельхозтехники называют эту модель «Дельфин» из-за характерной формы плуга (лемеха). Агрегат прост по конструкции и хорошо извлекает клубни из земли.

• Копалку прицепляют к мотоблоку.
• Лемех острым концом взрыхляет землю.
• Картофель извлекается из земли, попадает на наклонную поверхность лемеха и продвигается на металлические прутья.
• Земля отделяется от клубней и сыплется на пашню сквозь прутья.
• Картофель, продвигаясь вверх по приподнятым прутьям, падает на землю, где его можно собрать.

Копка веерной копалкой допускает наличие на поле редкого и невысокого сорняка. Картофельную ботву перед уборкой урожая скашивают.

Делаем веерный вариант своими руками

Для работы понадобится болгарка, сварочный аппарат, дрель и сверла по металлу, болты. Также понадобятся материалы:

• листовая сталь толщиной 3-4 мм для изготовления ножа (лемеха);
• болты диаметром 10-12 или более мм;
• стальной профиль прямоугольного сечения или толстый стальной лист для изготовления стойки-держателя и кронштейна.
• круглый стальной прут или арматура (не рифленая) диаметром 8-10 мм.

Кроме этого, понадобится мерная лента, карандаш для черчения по металлу. Порядок работы по изготовлению веерной картофелекопалки:

• В средней части лемеха сверлят два отверстия для крепления к стойке.
• К расширенной части ножа (слева и справа от выпуклой части) приваривают куски стальных прутов (так, чтобы они расходились вверх и в стороны «веером»). Длина прутов — 47-50 см. Иногда прутья гнут в виде маршевой ступеньки.
• К лемеху болтами крепят стойку-держатель. Высота стойки зависит от конструкции мотоблока. Стойку-держатель можно приварить непосредственно к плугу, не используя болты.
• К верхней части стойки приваривают кронштейн с заранее просверленными отверстиями (для соединения картофелекопалки с мотоблоком).
• Для прочности конструкции нижнюю часть лемеха, направленную к земле, усиливают приваренной полоской металла.

Преимуществом веерной картофелекопалки перед другими агрегатами является ее надежность. Этот агрегат может использоваться не один год. В нем нет вращающихся частей, которые при больших нагрузках приходят в негодность. Подкапывание картофеля осуществляется быстро и качественно.

К недостаткам агрегата относят небольшую ширину вскопанной полосы (20-25 см), из-за чего потери урожая достигают 20 %. Нож веерной картофелекопалки повреждает часть клубней, из-за чего они становятся непригодными для длительного хранения и продажи.

Рекомендации по уходу

Несмотря на то что такая техника легкая и надежная, она также требует некоторого ухода. По окончании работы в обязательном порядке необходимо тщательно очистить ее от грязи. Кроме этого, можно еще протереть сухой материей.

Хранить копалку лучше в сухом помещении. Кроме этого, те части, которые движутся, надо смазывать маслом. А также для хранения ее надо ставить в очень устойчивом положении, чтобы она случайно не упала.

Ознакомившись с видами картофелекопалок, можно с легкостью подобрать для себя понравившуюся, или просто смастерить ее дома. И тот и другой выбор поможет сэкономить время на работу, а также здоровье.

Обзор картофелекопалки ККМ-1 на мотоблок «Нева» смотрите в следующем видео.

Видео-обзор работы картофелекопалки ККМ-1

Удастся ли обойтись без других видов отопления зимой

Интерьер в стиле софтминимазм

Темные сочетания

Виды картофелекопалок для мотоблока

Среди механизированных копающих устройств, используемые в подсобных хозяйствах, выведены основные виды копалок для сбора картофельных клубней:

Веерная картофелекопалка для мотоблока

Веерную картофелекопалку назвали по разному — “Дельфин”, данное производителями из-за своей формы, стрельчатой копалкой и лапой. Представляет из себя подобие окучивающего средства – отличие в имеющиеся стальные прутья в веерообразной форме вместо характерных крыльев.

Для дачного участка такая конструкция имеет несколько преимуществ:

Цена. Цены в магазинах на подобные устройства достаточно низкие и позволяют обзавестись достаточно широкому кругу дачников.
Простота конструкции. Простота конструкции – одно из главных преимуществ. Отсюда и более низкая цена – её возможно изготовить даже самостоятельно без особых затрат.
Универсальность

Простые конструкции позволяют испытывать на себе достаточно высокие нагрузки при обработке картофельных грядок – это особенно важно, когда нет финансовой возможности или навыков ремонтировать более изощрённые или магазинные варианты.
Результативность работы. Подобная конструкция позволяет собирать примерно 80-85% урожая – достаточно высокий показатель.

Грохотная картофелекопалка

Грохотная картофелекопалка внешне схожа с транспортным видов – это объясняется схожей формой, за исключением наличия транспортёра.

В конструкции выделяются следующие элементы:

1. Вибрационный ствол.
2. Лемех.
3. Привод.

Работа вибрационной картофелекопалки заключается в снятии верхнего слоя почвы вместе с картофелем, их очисткой от почвенной массы и перемещении картофельных клубней уже на другую сторону устройства – вся процедура выполняется посредством создаваемой вибрации.

Среди преимуществ данной конструкции:

Эффективность работы

Данная конструкция позволяет собирать до 98% картофельного урожая – это особенно важно при достаточно большой посевной площади.
Обработка любой почвы. Конструкция, хоть она и более сложная в магазинных вариантах, позволяет обрабатывать любую почву – от лёгкой до тяжёлой.
Универсальность в сборе урожая

Подобная картофелекопалка, помимо клубней картофеля, позволяет отлично собирать другие плоды, например – морковь и свеклу.

Транспортерная картофелекопалка

Транспортерная картофелекопалка – более совершенная модель вибрационной конструкции, с заменой вибростола на ленточный-решетчатый транспортер.

Особенность работы транспортной картофелекопалки заключается как раз в работе решетчатого транспортера – картофель, проезжающий по нему, лучше очищается от грунта и практически не повреждается (2% потери всего).

Среди особенностей транспортной картофелекопалки можно выделить:

Эффективность работы

Результативность сбора урожая данной модели – примерно 98%, что, несомненно, важно при больших объёмах работ.
Возможность тщательного рыхления. Конструкция агрегата позволяет тщательно рыхлить почву, при этом практически не повреждая картофельные клубни.
Экономность топлива

В некоторых конструкциях присутствует экономное расходование топлива практически без потери результативности работы.
Оправдание цены. Несмотря на высокую цену, как и вибрационной картофелекопалки, вложенные средства оправдываются за относительный промежуток времени.

Картофелекопалка барабанного типа

Картофелекопалка барабанного типа – крайне редкий вариант сборочного агрегата, используемый в основном для присоединения к мини-тракторам и изготавливается в основном самодельно.

Принцип работы основан на вращении барабана, который собирает грунт и перемалывает его, как результат – более качественное отделение грунта от клубней.

Один главный недостаток барабанной конструкции, не позволяющий производителям запустит в производство — высокий процент повреждения клубней с последующим снижением времени хранения.

Это Белорусский оригинал Кварцевого обогревателя

Достоинства:

1. высший класс
2. встроен терморегулятор
3. климат контроль
4. таймер времени
5. блокировка от детей

Недостатки:

1. низкая цена

Уход за огурцами

Шторы в спальню в современном стиле – фото

Приборы импортного производства

Это такие компании как:

• DM;
• LVI;
• Varmos;
• Korin;
• Zehnder;
• Global Ship.

Запорные краны, которыми оборудованы импортные приборы, позволяют устранять избыток давления и воздушные пробки, за счет чего происходит равномерный прогрев полотенцесушителя по всей длине.

Как установить и подсоединить картофелекопалку на мотоблок

После приобретения устройства трудности может вызвать установка картофелекопалки на мотоблок. Для того чтобы успешно подсоединить конструкцию к агрегату, нужно:

1. Снять защитный колпачок с вала.
2. Вынуть палец из прицепного узла на мотоблоке.
3. С входного вала снять транспортировочную ленту и надеть полукардан.
4. Закрепить картофелекопалку на прицепном узле с помощью пальца.
5. Зафиксировать резьбу с помощью контргаек.

Этот способ применим не только для покупных устройств, но и для монтажа простой картофелекопалка с редуктором для мотоблока своими руками.

Как зацепить картофелекопалку к мотоблоку Кайман

Установка устройства от Кайман на мотоблок часто вызывает вопросы. В некоторых случаях мастера даже прибегают к переделыванию картофелекопалки для мотоблока, чтобы сцепка была более простой. Чтобы установить копалку на агрегат Кайман, нужно выполнить следующие действия:

С мотоблока снять защитный колпачок, вынуть фиксирующий палец.
На входной вал картофелекопалки установить кардан. Картофелекопалку присоединить к переходному узлу и надеть ответную часть кардана на ВОМ мотоблока.
Зафиксировать конструкцию с помощью пальца. Проверить соосность валов.
Зафиксировать резьбовые соединения с помощью контргаек

Важно! В процессе установки важно учитывать длину частей кардана. Его необходимо устанавливать с учетом зазора длиной 5-10 мм относительно расположения кардана

Кадры

Как рассчитать шторы на люверсах?

Как присоединить картофелекопалку к мотоблоку?

Возможность присоединения картофелекопалки к мотоблоку полностью зависит от конструкции и используемого блока — можно выделить следующие общие моменты:

1. Главное условие нормальной работы – соотношение мощности мотоблока и агрегата. На практике это означает – мощный мотоблок нежелательно присоединять к слабым картофелекопалкам по типу веерообразных.
2. Соотношение размеров. Соотношение размеров – один из ключевых параметров при установке. При самостоятельном изготовлении картофелекопалки необходимо определится с покупкой мотоблока (при отсутствии), а следом уже по чертежам изготавливать механизм в соотношении с параметрами мотоблока.
3. Соответствие крепления картофелекопалки с креплением мотоблока. Главное при изготовлении конструкции – соотнести крепление мотоблока и самой конструкции.

Картофелекопалка – хороший помощник для дачников в силу своей эффективности. При экономном расходовании топлива возможно быстро обрабатывать большую посевную площадь и с низкой потерей урожая, при этом по времени выходит гораздо быстрее, чем при работе с лопатой.

Картофелекопатель грохотный Юрия Лескова: чертежи, фото и видео

Копатель для картофеля, изготовленный для мотоблока Нева умельцем-конструктором, показанный на картинке, представляет собой металлическую раму с установленными на нее колесиками, которые можно регулировать по высоте. Рабочая подвижная часть: шкив, соединенный с тягой (взята с автомобиля) через эксцентрик. Далее рабочая часть конструкции идет на лемех через дополнительные тяги. Лемех имеет зубья, изготовленные из стальной проволоки, и нож, сделанный из стальной пилы.

На видео показан процесс создания интересного агрегата. Также вы можете скачать чертежи и воспользоваться ими для создания собственноручно сделанной копалки для урожая картофеля.

Гирлянды из бумаги на Новый год 2021 своими рука…

Заключение

Проект каркасного дома

Строительство каркасного дома своими руками в настоящее время – это самый недорогой вариант обзавестись собственным жильём. Материалы, из которых изготавливаются подобные дома, экологичны, кроме того, обладают приемлемыми эксплуатационными качествами. Изготовление подобного строения не требует наличия каких-то особенных строительных навыков, поскольку, по сути, представляет собой сборку уже готовых конструкций по заранее спроектированному типовому проекту.

8.4
Total Score

Заключение

Качество строения

7.5

Скорость постройки

10

Энергоэффективность

9

Материальные затраты

7

Оценки покупателей: Будьте первым!
