Как заменить провод от столба к дому и кто оплачивает эту работу?

Содержание:

Начало работ под напряжением
Подвод электрики по воздуху
Ввод электроэнергии в здание
Работа с Энергонадзором
Техника безопасности
Особенности прокладки СИП
Выполнение отвода от воздушной линии столба
Особенности прокладки СИП
Подключение к приборам учёта
- Способы подключения провода на опоре
Подключение от столба
Особенности креплений проводов
2.3.120

Начало работ под напряжением

Перво-наперво проводятся организационные мероприятия и получается разрешение от вышестоящего оперативного персонала на производство работ под напряжением.
Затем проверяется устойчивость и прочность опоры. Если она деревянная, то и степень ее загнивания.

Если жилы в нем окажутся замкнуты или нарушена изоляция, то при подсоединение к магистральной линии, вы перед своими глазами рискуете создать реальное короткое замыкание! Особенно это касается если кабель не новый, а б/у.

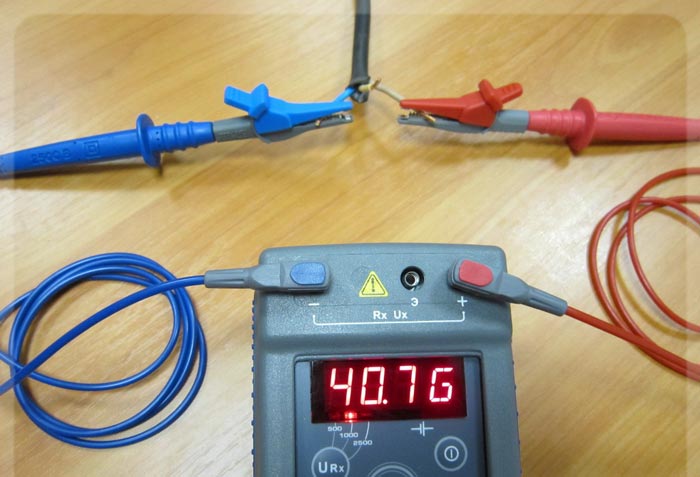

Сопротивление изоляции проверяется мегаомметром на 1000 Вольт, а об отсутствие КЗ между жилами можно узнать с помощью обычного мультиметра.

После этого, один из двух работников поднимается по опоре, а второй ведет постоянный надзор и контролирует его работу. Подниматься на опору нужно с боковой или противоположной стороны, от той где подвешен провод СИП. Делается это для того, чтобы в случае его падения, он не утянул вас за собой.

Всю работу на опоре изначально нужно проводить в диэлектрических перчатках с надетыми поверх них брезентовыми рукавицами.
СИП может элементарно перетереться с течением времени в поддерживающем зажиме и потенциал фазы будет перенесен на крюк и бандажную ленту, до которых вы можете случайно дотронуться.

Если в процессе работы возможно соприкосновение с проводом СИП любых частей тела или экипировки, то эти участки провода необходимо закрыть защитными изолирующими накладками.

Подвод электрики по воздуху

Как подвести сип провод на дом: как правильно сделать по стене и к дому- обзор +видео

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).
От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору. От нее до линии электропередач расстояние не должно быть больше 15 м.
Отвод от ЛЭП делают:
- до 10 м — медным проводом сечением 4 мм;
- от 10 до 15 м — проводом с медными жилами сечением 6 мм.
- алюминиевые провода используются в любом случае не менее 16 мм в диаметре.

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
- изоляторов (стеклянных, полимерных, фарфоровых);
- специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

Электропроводка открытая, из-за чего возможны ее повреждения.
Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

Ввод электроэнергии в здание

Провод заземления

Как уже говорилось выше, прокладка вводного кабеля — прерогатива работников энергосбытовой организации.

Подключение дома к линии электропередачи можно осуществить тремя методами:

Воздушная линия от столба к зданию. Применяются алюминиевые провода без изоляции. Способ небезопасен, его в последние годы стараются не использовать.
Ввод от воздушной линии с помощью СИП. Благодаря надежности линии и безопасности эксплуатации такой способ доставки электричества считается приоритетным.
Бронированный подземный кабель. Способ считается самым безопасным (особенно для деревянных строений), однако его недостаток в дороговизне. Применяется редко.

Несмотря на описанные выше преимущества СИП, существует немало противников этой технологии, когда речь идет о жилых зданиях (даже если это дома из кирпича или камня). Многие специалисты считают изоляционный слой СИП недостаточно надежным для жилых строений.

Чтобы предотвратить нежелательные последствия в случае разрыва изоляции, кабели должны стоять на определенном расстоянии от строительных конструкций.

Дело в том, что воздушные линии защищены от коротких замыканий автоматическим устройством, работающим в условиях больших токов, и отключение в случае надобности происходит с некоторой задержкой. Даже за небольшой отрезок времени возникшая электрическая дуга может зажечь строительные конструкции, особенно если те деревянные.

Тем не менее, большая часть специалистов отдает предпочтение СИП. Многочисленные преимущества этой разновидности кабеля сводят на нет недостатки, тем более что безопасность можно обеспечить с помощью специальной толстостенной металлической трубы, в который укладывается кабель.

Труба позволяет нейтрализовать воздействие электрической дуги

Рекомендуется обращать пристальное внимание на входное и выходное отверстия трубы: они должны покрываться гофрированным материалом, чтобы предотвратить перетирание провода о металл

Один из способов организации ввода — переход от алюминиевых жил СИП на внутренний кабель, который используется для разводки по зданию. Основное требование к такому кабелю — огнеустойчивость. Кроме того, участок до щита нужно дополнительно защитить автоматом-выключателем. Автоматическое устройство тем более необходимо, если применяются провода без изоляции, присоединенные к отрезку кабеля.

Обратите внимание! Номинал автомата должен на одно значение превышать значение вводного щитка

Работа с Энергонадзором

Подаете заявление в местный РЭС для выдачи вам ТУ. Обычно такой документ готовится до 1 месяца. Летом его реально тяжело получить, и приходится ждать весь срок: документ не сложный, но очередь на него случается большая. Чем раньше придете (конец зимы или начало весны) — тем проще будет.
Заключаете договоры: на монтаж сип кабеля от столба к дому, на пользование электроэнергией.
При подаче любых документов необходимо иметь в наличии оригиналы документов на участок, дом, паспорт — это актуально для новых абонентов на адресе. Но в РЭС оставляете только копии.
После получения ТУ на монтаж сип кабеля от столба к дому вы должны согласовать сроки подключения и место установки счетчика (см. выше). Помните одно: место установки счетчика выбираете вы. Главное условие при этом: прибор учета должен находится на высоте уровня глаз от 160 см до 180 см, к нему должен быть подход.
Физическое подключение кабеля сип к дому от столба. Процесс этот занимает порядка 2…3 часов, но на него есть очередь. Кроме того учитывайте, что в случае тяжелых погодных условий бригада, отправленная на ликвидацию аварии также может не прибыть. Это форс-мажорная ситуация, для ее решения необходимо поддерживать телефонную связь с местной энергоснабжающей организацией. Опоздания без причины на работы по подключению быть не может.

Как соединить алюминиевый провод с медным

Сегодня монтаж самонесущих изолированных проводов (СИП) является необходимым процессом, который повышает уровень безопасности населенных пунктов, а также значительно сокращает энергетические расходы. Ввиду использования прочного защитного покрытия проводов, замыкания исключены, в том числе из-за отсутствия соприкосновения с токопроводящими элементами и невозможностью обрывания провода.

Монтаж СИП проводов

Процесс монтажа проводов включает в себя необходимые шаги, соблюдение которых гарантирует эффективную и долгосрочную эксплуатацию. Вкратце, процесс монтажа включает в себя:

Первичную очистку территории установки.
Раскатку и регулировку проводов, а также обеспечение неприкасаемости проводов с токопроводящими элементами.
Установку кронштейнов.
Установку опор.
Раскатку СИП.

Для того, чтобы вручную заняться монтажом СИП кабеля, следует вооружиться сложным техническим оборудованием, с помощью которого будет осуществляется крепеж ленточного хомута, обрезка лент, закрепление кронштейнов, раскатка ролика и каната — лидера. Такое оборудование должно быть не только качественным, но и проверенным временем. Поэтому, процесс монтажа проводов крайне небезопасен и его стоит доверить рукам профессионалов.

Нарушения, которые необходимо избегать при монтаже СИП кабеля

Из-за незнания или в случае неквалифицированного вмешательства, шансы на отключение электроснабжения или серьезных травм работников вырастают в разы. К типичным ошибкам относятся:

Раскатка проводов по токопроводящим поверхностям.
Повторный монтаж ответвительных зажимов.
Недостаточное количество зажимов при демонтаже.
Использование неподходящих инструментов для работы.

Во избежание подобных ошибок, следует доверить процесс монтажа СИП кабеля проверенным подрядчикам, которые в своей работе используют только новое и качественное оборудование, располагают всеми демонтажными элементами и имеют соответствующую квалификацию мастеров.

Почему процесс монтажа СИП нужно доверить нам?

В нашем расположении имеется только проверенное временем и самое лучшее техническое оборудование отечественного и зарубежного производства. Наши мастера обладают не только солидным опытом работы, но и лицензией на право осуществлять свою деятельность. Мы гарантирует Вам монтаж и демонтаж высокого качества в любом населенном пункте.

Наши главные преимущества:

Оперативность;
Мобильность;
Эффективность;
Гарантия качества;
Демократичные цены на монтаж СИП.

Разработаны более полувека назад инженерами финских сетевых компаний при содействии производителей энергетического оборудования в качестве альтернативы оголенным алюминиевым проводам и кабельным тросовым системам. Монтаж таких линий не требует от исполнителя особых навыков. Значительно упростились различные технологические операции: прокладка по опорам, подключение СИП к СИП, к существующим линиям электропередач, к потребителям.

Техника безопасности

Нельзя проводить любые электромонтажные работы:

при повышенной влажности, в тумане или во время дождя;
в темное время суток;
в одежде с короткими или засученными рукавами;
с использованием соединения «орех» при подключении на фасаде;
если на опоре обнаружены любые повреждения ВЛИ.

Использовать приставные лестницы следует с особой осторожностью. Их длина не может превышать 5 метров, а угол между столбом и лестницей должен составлять 60-750

В любом случае натягивать провода, стоя на лестнице, категорически запрещено.

Для монтажа потребуется:

отключить все питающие автоматы, чтобы СИП находился без нагрузки;
спецодежда с термозащитой;
технологические карты (все работы ведутся только по этим документам);
регламентированные технологическими картами средства защиты;
изолировать защитными накладками провода, которые могут случайно соприкоснуться с человеком.

Работы ведутся 2 электриками: один – поднимается по столбу, а второй –проводит монтаж на фасаде. У монтажников должна быть аптечка. Подъем осуществляется со стороны противоположной от места размещения СИП. Это необходимо, чтобы электрик не упал, если провод сорвется.

Сначала следует получить разрешение на проведение работ от собственников ВЛИ. Нужно проверить устойчивость столба, на котором находится ВЛИ. Если речь идет о деревянной опоре, то необходимо оценить степень загнивания. Для этого применяется специальный прибор – ПОЗД. Схема установки показана на рисунке.

СИП натягивается между двумя криками на фасаде и опоре, а фиксация происходит анкерными натяжными болтами

Важно, чтобы крепеж был проведен правильно

Сначала электрик поднимается вверх по столбу и с помощью скреп и бандажной ленты монтирует крюк. При креплении провода на деревянном столбе необходим сквозной крюк, который устанавливается без бандажной ленты. Теперь провод крепят в анкерном зажиме, который фиксируется с помощью кронштейна. Нужно оставить примерно полметра провода, чтобы подключать СИП было удобнее.

Теперь второй электрик проводит работы на фасаде. Он натягивает провод и определяет удобное место для зажима на конце кабеля. СИП ставят в зажим и крепят на анкере. Далее провод протягивают по фасаду до места ввода.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

раскаточное устройство;
натяжитель бандажной ленты;
крепежные материалы;
натяжитель линии;
динамометр.

Поэтапный монтаж:

Устанавливают опоры.
На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
При помощи оборудования разматывают и подвешивают трос-лидер.
Протягивают СИП на опоры и натягивают.
Крепят кабель на опорах.
Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Выполнение отвода от воздушной линии столба

Подведенные к столбам электропровода делятся на транзитные, которые тянутся непосредственно от трансформатора или подстанции, и провода, подающие электроэнергию конечному потребителю. Для того, чтобы подвести электрический кабель к дому делают ответвление линии от столба. Возможны два варианта исполнения:

воздушный;
подземный.

В зависимости от выбранного метода прокладки используют разные кабели и провода. Для воздушного способа прокладки рекомендуется применять провод СИП-4 или кабель АВК. Эти материалы наиболее популярны для выполнения воздушных линий. Исходя из количества подключаемых фаз, выбирают СИП-провод с двумя или четырьмя жилами и сечением не менее 16 кв. миллиметров. Кабель АВК коаксиальный отличается более сложной конструкцией. Он состоит из внутреннего и внешнего проводников, изолированных друг от друга ПВХ-пластикатом. Стоит такой электрокабель значительно дороже, чем СИП.

Технические условия требуют:

Чтобы точка подключения кабеля на конструкции дома не была ниже, чем 2,75 м от земли. Поэтому если высоты строения хватает, то распределительный щиток с УЗО крепят к стене. При меньшей высоте провод монтируют к специально закрепленной трубстойке, оснащенной изоляторами.
При установке дополнительного столба, кабель между опорами должен пролегать на высоте не менее 6 метров.

Запрещается ввод в дом через стеновые конструкции алюминиевых электропроводов. Поэтому при использовании СИП кабеля из алюминия предусматривают переход на медный. Для этой цели подходит кабель ВВГ нг (в негорючей изоляции). Соединяют алюминиевый и медный электропровода, применяя клеммные коробки. Соединение способом скрутки недопустимо! Дело в том, что при прямом соприкосновении оба металла вступают в химическую реакцию и окисляются, ухудшая контакт. В результате даже при небольшой нагрузке в районе соединения может появиться искра. Последствия могут оказаться плачевными.

Для защиты от механических повреждений прокладка через толщину стен ведется в специальной гильзе из металла. А герметизация мест входа и выхода выполняется пластиковыми или резиновыми заглушками. Ввод в дом выполняют со стороны дома, где нет ската крыши, в противном случае при сходе с кровли снега существует угроза обрыва электропровода.

Как провести электричество от столба к дому под землей? Траншейный способ прокладки электрического кабеля — это современный подход к организации электроснабжения дачного дома. Отсутствие провисающих проводов повышает надежность и безопасность электролинии. Для подземной прокладки оптимальный вариант — кабель ВБШв, состоящий из медных жил и надежной изоляции. Марка ВВГ — дешевле, но в силу того, что в данном кабеле отсутствует броня, он требует дополнительной защиты. Практичное решение — его прокладка в трубе ПНД. Однако обустройство кабеля под землей намного дороже и более трудоемкий процесс, чем воздушный метод, поскольку требует проведения земляных работ.

Регламентируемая глубина заложения не должна быть меньше одного метра при использовании кабеля без защиты и 0,6 — 0,8 м при укладке в трубе. На входе и выходе кабель помещают в металлическую трубу Г-образной конфигурации. Суммарное значение ее высоты от места изгиба до края составляет 2,5 метра, а выступающая над поверхностью земли часть — 1,8 — 2 метра. Ввод в дом выполняется, как и при воздушной проводке.

Особенности прокладки СИП

раскаточное устройство;
натяжитель бандажной ленты;
крепежные материалы;
натяжитель линии;
динамометр.

Поэтапный монтаж:

Устанавливают опоры.
На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
При помощи оборудования разматывают и подвешивают трос-лидер.
Протягивают СИП на опоры и натягивают.
Крепят кабель на опорах.
Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

Протягивание провода СИП на опоры

Протяжка трос-лидера

Вертлюг для соединения троса и СИП

Раскатка

Крепление к опорам

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Подключение к приборам учёта

Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.

Фасадные крепления СИП для кирпичного и деревянного дома.

Способы подключения провода на опоре

Для подключения провода СИП к токонесущим линиям электропередачи на опоре применяют несколько вариантов, в зависимости от кабеля ЛЭП.

Для изолированных кабельных линий, чаще всего применяют специальные прокалывающие зажимы, которые выпускаются в широком ассортименте для различных сечений и типов изоляции. Некоторые зажимы могут применяться без снятия напряжения с линии: в их конструкции срывная головка выполнена в изоляции, что позволяет безопасно подключить СИП к ЛЭП. При этом, конструкция прокалывающих зажимов не позволяет использовать их повторно, поэтому все должно быть грамотно рассчитано, без права на ошибку.

А вот для оголённых проводников используют специальные зажимы, которые имеют контакты с гладкой поверхностью и не имеют прокалывающих элементов. При подключении дома к ЛЭП, все действия лучше согласовать с энергоснабжающей организацией. У таких организаций могут быть свои требования к выполнению подключений и применяемым материалам.

Некоторые «мастера» спускают СИП по столбу и прокладывают его под землей к дому

Но важно понимать, что самонесущий кабель СИП не предназначен для такого монтажа, так как не имеет специальной защиты от вредных воздействий и брони от механических повреждений, вследствие чего предназначен только для прокладки по воздуху

Подключение от столба

Далее рассмотрим способы проведения кабеля от столба к домашней электросети. Наименее финансово затратный вариант — подводка электричества по воздуху. По требованиям технического регламента, высота, на которой кабель вводится в здание, не должна быть ниже 2 метров 75 сантиметров.

Если эта норма выполнима, на стену монтируется УЗО (устройство защитного отключения). К УЗО подводится кабель от столба.

Если указанную выше высоту обеспечить невозможно, устанавливается стойка, сделанная из металлической трубы. Стойка может быть прямой или в виде «гусака» (изогнутая). Для каждого из отводов предусмотрены свои методы фиксации на стене.

Дистанция от столба до точки ввода не может быть меньше 10 метров. Однако если это расстояние превышает 11 метров, понадобится дополнительная опора. При этом расстояние от опоры до линии электропередачи должно быть не более 15 метров.

Для линии длиной до 10 метров применяют медный провод с 4-миллиметровым сечением. Если расстояние между 10 и 15 метрами, понадобится 6-миллиметровое сечение. Для алюминиевых проводов СИП диаметр должен составлять не меньше 16 миллиметров.

Совет! Если используется обычный СИП, а не огнестойкий, рекомендуется выбрать медный кабель марки ВВГнг.

Цены на медные провода гораздо выше в сравнении с алюминиевыми. Обычно в целях экономии от столба к дому подводят алюминиевые провода.

Процедура подводки может осуществляться двумя способами. Первый вариант предусматривает натяжку троса или несущего провода, к которому затем крепится токопроводящий кабель. Фиксируется кабель с помощью хомутов.

Совет! Если СИП планируется проложить по стене, понадобятся зажимы (SA50, SFW50), поскольку минимально разрешенное расстояние от кабеля до стены — 6 сантиметров.

Во втором случае дополнительные опоры и крепления не используются. Защитные функции возлагаются на изоляторы из фарфора, стекла или полимеров, на специальную арматуру.

Благодаря запасу прочности арматура обеспечивает надежную защиту кабеля в случае аварий. При мощных воздействиях механического характера может произойти разрушение арматуры, но кабель при этом сохранит целостность и продолжит выполнять свою функцию — транспортировку электричества.

От участка входа в здание и до электрощита кабель из соображений безопасности располагают в металлической трубе.

Совет! Перед вводом в дом рекомендуется согнуть кабель книзу — это позволит избежать проникновения воды через защитную трубу. Причем сделать это желательно вне зависимости от наличия уплотнителя, так как он все равно с течением времени рассохнется и потеряет свою функциональность. Такая простая мера позволит снизить риск короткого замыкания в будущем.

Главный минус воздушного способа подводки состоит в ее открытом расположении, что сопряжено с риском повреждения. Нависающие провода создают сложности с подъездом крупногабаритного автотранспорта.

Кто бы ни выполнял электромонтажные работы по вводу СИП кабеля в здание, процесс должен быть согласован с энергопоставляющей организацией.

В каждой местности могут быть отличающиеся от других технические требования (место установки счетчика, цельный отрезок СИП или возможность соединения через кабель и т. п.).

Если подводка выполнена технически грамотно, вводный кабель будет безопасен и прослужит в течение многих лет.

Современная дача — полноценный дом, в котором хозяева создают комфорт, оборудуют ее различными бытовыми приборами. А работы на земельном участке максимально механизируют, приобретая электрогазонокосилки, насосы, обеспечивающие полив, культиваторы и многое другое оборудование. Большинство этих механизмов и многочисленных приспособлений работают, питаясь от электросети. Поэтому энергоснабжение становится наиважнейшей составляющей всей инженерии дома и требует грамотного устройства проводки непосредственно в жилом строении, подключения к воздушной линии электропередач от столба и при необходимости установки дополнительной опоры.

Особенности креплений проводов

Все о монтаже кабеля

При монтаже провода важно рассмотреть несколько основных моментов, это:

крепление СИП проводов между собой;
подключение к головной жиле;
подводка электричества внутрь помещения.

При соединении 2 СИП следует учесть, что общий вид сечения провода у разных производителей отличается. Шведские провода или четырехпроводная изолированная система (СИП-4) не подходят для использования в пролете. Такие провода можно состыковать только на опоре с помощью 2 анкерных зажимов. Если используется неизолированная или изолированная несущая нейтраль СИП-1 или СИП-2, соответственно, то в пролете можно использовать спецзажимы MJPT или ГСИ-Ф. Зажимы рассчитаны только на фазные провода, поэтому несущие линии следует оставлять целыми.

Гильзы для соединения проводов

Гильзы подбираются по сечению проводов. Размер сечения указан на самой гильзе и в документации, обычно это Е173 – на 17,3 мм, и Е215 – на 21,5 мм.

Также существует цветовая градуировка сечения: фиолетовый – 150 мм2, розовый – 120 мм2, серый – 95 мм2, белый – на 70 мм2, желтый – 50 мм2, красный – 35 мм2, оранжевый – 25 мм2, синий – 16 мм2.

Если рядом находится несколько жил СИП, то обрезка идет по косой. Таким образом, после опрессовки гильзы не соприкасаются друг с другом. Для соединения зачищенные провода вставляются в гильзу до упора, неизолированная часть должна полностью войти внутрь. Затем гильза обжимается по направлению от середины в конец. Есть варианты гильз, которые подходят для соединения СИП разного сечения.

Прокалывающие зажимы используются, если нужно подключить СИП, идущий от дома, к головному. Лучше использовать изолированные зажимы – эти устройства подходят для крепления при работающем головном кабеле. Зачастую отключить от электроснабжения головной кабель проблематично, на ветке могут находиться больницы, школы, детские сады.

Схема соединения СИП прокалывающим зажимом

Алгоритм подключения следующий:

Немного раскручивается болт;
Основной провод входит в отверстие с колпаком, а абонентский – в свободное гнездо;
Болт затягивается с помощью накидного ключа;
Закручивание происходит до срыва головки.

Зажимы позволяют не оголять изоляцию, а просто прокалывают ее. Теперь отпаечный провод загибают к основному и затягивают стяжкой. За счет стяжки контакт будет закреплен и не обломится в процессе эксплуатации.

2.3.120

В кабельных сооружениях кабели рекомендуется
прокладывать целыми строительными длинами, а размещение кабелей в сооружениях
должно производиться в соответствии со следующим:

1. Контрольные кабели и кабели связи следует размещать
только под или только над силовыми кабелями; при этом их следует отделять
перегородкой. В местах пересечения и ответвления допускается прокладка
контрольных кабелей и кабелей связи над и под силовыми кабелями.

2. Контрольные кабели допускается прокладывать рядом с
силовыми кабелями до 1 кВ.

3. Силовые кабели до 1 кВ рекомендуется прокладывать над
кабелями выше 1 кВ; при этом их следует отделять перегородкой.

4. Различные группы кабелей: рабочие и резервные кабели
выше 1 кВ генераторов, трансформаторов и т. п., питающие электроприемники I
категории, рекомендуется прокладывать на разных горизонтальных уровнях и
разделять перегородками.

5. Разделительные перегородки, указанные в п. 1, 3 и 4,
должны быть несгораемыми с пределом огнестойкости не менее 0,25 ч.

При применении автоматического пожаротушения с
использованием воздушно-механической пены или распыленной воды перегородки,
указанные в п. 1, 3 и 4, допускается не устанавливать.

На наружных кабельных эстакадах и в наружных закрытых
частично кабельных галереях установка разделительных перегородок, указанных в
п. 1, 3 и 4, не требуется. При этом взаимно резервирующие силовые кабельные
линии (за исключением линий к электроприемникам особой группы I категории)
следует прокладывать с расстоянием между ними не менее 600 мм и рекомендуется
располагать: на эстакадах по обе стороны пролетной несущей конструкции (балки,
фермы); в галереях по разным сторонам от прохода.
