Габионы в ландшафтном дизайне: виды и варианты применения

Тонкости установки

Рассмотрим процесс самостоятельного проектирования и изготовления габионов. Прежде всего, нужно определиться с типом контейнера и его применением. Исходя из этого, решите, какая сетка нужна для габионов, подберите и другие материалы для работы. Вам потребуются:

• железные спирали;
• стальные штыри;
• скобы из проволоки;
• геоматериал;
• наполнитель;
• держатели для стенок (расчалки).

Подготовьте материалы из этого списка, чтобы быстрее справиться с задачей установки.

Если вы не располагаете заводской сеткой, изучите методы их изготовления и сделайте нужные составляющие своими руками. Мы же рекомендуем купить готовую сетку с оцинкованным покрытием.

Монтаж выполняйте в соответствии с пошаговой инструкцией по изготовлению таких конструкций:

1. Соедините нужное количество сеток между собой при помощи скоб из проволоки либо металлической спирали. Учтите, что одна из стен будет служить еще и крышкой, поэтому на первой стадии ее нельзя закрывать с каждой стороны. После заполнения контейнера соедините стенку с соседними сетками, воспользовавшись спиралью.
2. Закрепите короб на земле при помощи острых штырей. Удостоверившись в устойчивости и надежности конструкции, заполните ее валунами наполовину.
3. Стяните проволочными тросами противоположные стороны габиона, чтобы они не выпирались. Рекомендуется пропустить расчалки через каждые четыре габионные ячейки, тем самым повысив надежность конструкции.
4. После этого заполните оставшееся пространство габиона. Серединную часть можно наполнить мелкой щебенкой или мусором, оставшимся от строительства или иных ремонтных работ. Чтобы наполнитель не проник через пустоты между большими валунами, задействуйте специальную полипропиленовую ткань.
5. Накройте наполнитель сверху концами геоматериала, придавив их крупной щебенкой. Опустите крышку габиона и затяните проволочной спиралью.

Более подробно об особенностях изготовления и монтажа габионов своими руками можно узнать из этого видео:

Естественно, у габионных конструкций различных видов — особые условия и нюансы проектирования. Легче всего смонтировать габион, имеющий простую конфигурацию, предварительно просчитав количество сетчатых панелей, которые потребуются для обустройства всей территории.

Как сделать габион своими руками, фото

За счет своей надежности, экологичности, оригинальности и простоты монтажа габионы завоевали большую популярность в ландшафтном декоре. Подобные конструкции дают возможность подчеркнуть презентабельность дачного участка в любое время года и органично вписываются в природный пейзаж.

Из каких материалов состоят габионы

Новинкой среди материалов наполнения габионов является воздух. Клетки сплетают так, чтобы в  них оставались незаполненные капсулы, к примеру, круглые. Такие пустоты становятся декоративными тоннелями в стенах и перегородках из корбеил Леонарда.

Воздух – материал натуральный, как и классические наполнители габионов. Своими руками мастера прошлого и современности помещали и помещают в них галечник всех цветов и размеров, осколки гранита, куски доломита, фрагменты мрамора, яшмы, базальта.

Подойдут и змеевик, сланец. В общем, выбирают вулканические и интрузивные породы. В отличие от осадочных, они не вбирают в себя воду. Если же габионы устанавливаются в сухих местностях и помещениях, можно использовать осадочные песчаник, известняк, гипс. Их твердость за счет пористости оставляет желать лучшего. Осадочные камни могут крошиться. Впрочем, каркас-клетка становится надежной защитой.

Из осадочных пород особенно изысканно в габионах смотрятся куски каменной соли. Они не только красивы, но и ионизируют воздух, делая его близким к морскому. Это поправляет здоровье, делает климат дома или сада благоприятным.

Землей героев статьи заполняют, обычно, с целью сделать фигурные клумбы. Они одновременно играют роль насаждений и скульптур. Почва в них бывает разной. Каким-то растениям, к примеру, нужна супесь. Песок может выступать и отдельным наполнителем.

Из искусственных материалов в корбеилы Леонардо засыпают обломки кирпича, гранулы бетона и всевозможные фигурки из него. Можно, к примеру, заполнить клетку статуэтками собачек, шестеренок, цветочков. Подобное проделывают со стеклом. Если же брать его неотесанные куски, они смотрятся наподобие драгоценных камней.

Декоративные вариации габионов заполняют и пластиком. Для утилитарного назначения он слишком легок. Внушительная масса габионов – один из основных плюсов в укреплении дорог, рек, фундаментов. Клетки с чурками там тоже не котируют. Дерево тяжелее пластика, но легче камня, да еще и воду впитывает, гниет.

Самодельный подвес

Виды герметизации панельных швов

Как сделать габионы своими руками

Как сделать габион? Начинают с клетки. Для нее требуются: арматура и металлическая сетка. Обе продаются готовыми. Диаметр прутков в сетки приемлем от 2-ух до 8-ми миллиметров в зависимости от габаритов изделия и массивности его наполнителя.

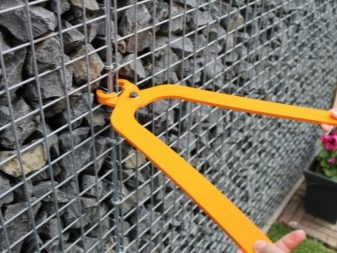

Скрепляют клетки скобами и спиралями из металла. Высыпание наполнителя из габиона предотвращает проложенная по внутренним стенкам геоткань. Для засыпки крупными камнями необязательна.

Из инструмента для работы нужны: плоскогубцы, степлер по металлу, анкеры, монтировка и лопата. Если конструкция сварная, нужен аппарат для сварки. Он и работа с ним увеличивают смету на габионы. К тому же, придется защищать сварочные швы. Они подвержены коррозии, а проще говоря, ржавеют и разрушаются.

Сетку из сплава кроят по заданным размерам подобно ткани, но ножницами по металлу. Сначала, скрепляют 5 сторон (в случае прямоугольной формы клетки). Шестую подсоединяют после наполнения габиона.

Сделав клетку, в нее запускают «птичек». Здесь выбор зависит от назначения габионов и личного предпочтения. Далее, идет монтаж  ящиков. Если хочется избежать постепенного зарастания травой, она выкорчевывается под блоками, а с боков от них прорываются узкие канавки глубиной около 15-ти сантиметров.

Клетки желательно нанизать на врытые в землю колья. Это дополнительно укрепит ящики и зафиксирует их. Шесты скроются за наполнителем, став незаметными.

В общем, изготовление и монтаж героев статьи возможны собственными силами. Это делает габионы еще привлекательнее. Ряд предприятий, кстати, производит готовые клетки. Нужно лишь выбрать подходящие, наполнить и установить.

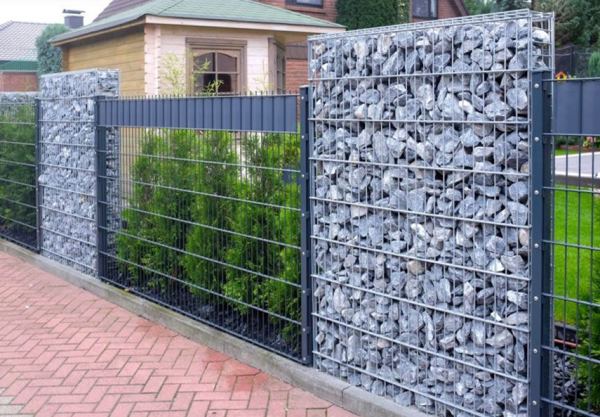

Забор из габиона

Чтобы соорудить забор из габионов своими руками, нужны материалы:

• сетка, изготовленная сварным способом, – она прочнее и выдерживает больший вес наполнения;
• трубы из стали для опорных столбов;
• камни крупного размера;
• мелкий щебень для внутренней засыпки;
• геотекстиль;
• ручной бур;
• паста цинковая;
• бетонная смесь для заливки ям;
• вязальная проволока;
• уголки металлические;
• метизы.

Забор из габионов занимает немного больше места, чем обычные конструкции, при изготовлении требует немало времени. Преимущества ограждения – не заливают фундамент, а каркасное сооружение можно ставить на сложных грунтах.

Изготовление фундамента для забора из габиона

Сделать забор из габионов своими руками поможет пошаговая инструкция:

1. Заранее размечают место под строительство. Определяют ширину и длину забора.
2. Зону расчищают от сорняков, деревьев, корней.
3. Поверхность выравнивают.
4. Ручным буром делают в грунте ямы под опорные столбы. Глубина ямы до 500 мм, шаг не более 2,5 м. Частота вбивания опор зависит от нагрузки и декоративных особенностей сооружения.
5. В подготовленные ямы ставят столбы, заливают готовой бетонной смесью. Оставляют состав набирать прочность не менее 4 суток.

Монтаж сетки

Поэтапная техника натягивания сетки:

• от рулона готовой сварной сетки отрезают куски нужной длины;
• всего полотен будет не менее 6;
• одно полотно – дно, остальные – стенки, крышка;
• укладывают дно, затем поочередно боковые стенки;
• связывают элементы проволокой;
• готовый короб устанавливают между столбами и фиксируют металлическими штырями;
• проволочную емкость прикрепляют к опорным столбам хомутами, гайками или болтами;
• заполняют каркас камнями, выбирая наполнитель нужных фракций;
• укладывают крышку, закрепляют ее проволокой;
• углы готового забора дополнительно фиксируют уголками.

Наполнение габиона камнями

Пошаговая инструкция установки габионов своими руками не будет полной без правил укладки камней.

Техника такая:

При высоте короба более 500 мм секции заполняют камнями одновременно и постепенно. Сначала укладывают материал на четверть высоты, затем дают камням осесть, при необходимости выстилают геотекстиль, делают стяжку из расчалок и продолжают укладку.
Матрасные габионы засыпают в 1-2 этапа. Сначала все секции наполняют на четверть, затем заполняют 1-2 секции полностью, третью и последующие засыпают наполовину. После стяжки расчалками продолжают укладку материала.
Выкладку камней делают выше верхней линии короба на 5-7 см. После усадки лишние элементы убирают, но чаще всего камни сами опускаются до нужного уровня.
Если рядом с первым коробом планируют установку (в длину) еще одного габиона, последнюю секцию первой конструкции оставляют пустой. Это нужно для последующего связывания габионов.
При экономии камня, большие фрагменты укладывают по внешним сторонам конструкции. В середину (до 1/3 расчетного объема короба) засыпают мелкий камень, твердый строительный мусор. Предварительно середину застилают геотекстилем.
Камни выкладывают плотно, чтобы не оставалось пустого пространства.
Ребра жесткости или распорки, которые устанавливают внутри габиона, монтируют до начала заполнения сетки камнями или в процессе поэтапной засыпки. Опытные мастера ставят ребра жесткости до момента закладки

Засыпной материал размещают осторожно, чтобы не повредить стяжки из проволоки.

При установке коробов на суше допустимо использовать строительный мусор. В емкостях, предназначенных для укрепления оснований в воде (пирсы, станции лодочные и пр.), короба заполняют только камнями.

Какие камни можно применять для габиона?

Разобравшись с монтажом габионов, определяют качество и форму засыпного материала. Применяют различные куски – круглые голыши, дикий камень, пластины. Размеры определяют по параметрам ячейки, чтобы фрагменты не вываливались наружу. Варианты выкладки также зависят от предпочтений хозяина. Например, плоские камни размещают по типу кирпичной кладки со смещением швов. Если применяют разноцветные фрагменты, выглядит такая кладка особенно эффектно.

В соответствии с требованиями к материалу, для габионов выбирают камни с нужными характеристиками:

• удельный вес для построек на улице 17,5/18 кН/м3, для строений в воде 23-25 кН/м3;
• прочность от 400 кгс/см2;
• морозостойкость от F350;
• стойкость к воздействию внешних факторов с учетом потери общей массы за период эксплуатации не более 5-10%;
• коэффициент влагопоглощения до 0,06%.

Чаще всего в качестве наполнителей применяют туф, плотный/мягкий известняк, трахиты, гранит, базальт, сланец. Декоративные габионы делают из стеклянного камня.

Обустройство в подвале

Чаще всего при устройстве схемы вентиляции в гараже с подвалом выбор падает на принудительную систему. Перед установкой необходимо определить, где будет располагаться вентилятор; в самом подвальном помещении или на крыше его ставить нельзя, поскольку при попадании воды внутрь он сломается. Многие модели, особенно очень мощные, отличаются шумным режимом работы, поэтому и в самом гараже их ставить нежелательно. Остается два варианта установки:

• На входной трубе в точке притока воздушной струи.
• Монтаж канального вентилятора.

Сначала требуется монтировать входную и вытяжную трубу, первая идет в подвал от земли, а вторая – через крышу гаража с подвального потолка. После этого внутрь встраивается вентилятор, пропускается провод, выполняется монтаж выключателя. Вытяжку желательно закрыть снаружи прочной металлической решеткой с мелкими ячейками, чтобы внутрь не попали насекомые или мелкие животные.

Как выбрать сетку

Для сооружения любых конструкций, будь то габионы для цветов, ограды или декоративные элементы, важно правильно выбрать сетку, поскольку именно она определяет предел прочности, а, значит, и срок службы. С водопадамиИсточник cdnassets.hw.net

С водопадамиИсточник cdnassets.hw.net

Частым выбором для создания каркаса служит сетка из проволоки двойного кручения, сечением 2,5-3,6 мм. Существуют изделия с разным размером шестиугольных ячеек, что позволяет подбирать сетку под размер и геометрию наполнителя. Что касается качества проволоки, то распространены следующие варианты:

Проволока общего назначения от отечественного производителя. Низкоуглеродистая оцинкованная проволока производится горячим методом, по ГОСТу. Для использования под открытым небом лучше выбирать продукцию с плотным цинковым покрытием, не менее 250 г на квадратный метр.

Комфортная зона отдыхаИсточник images.homify.com

Цинковое покрытие придает изделию антикоррозийные свойства, но имеет серый матовый вид, и обнаруживает тенденцию тускнеть со временем. Средний срок службы габионной конструкции из проволоки с цинковым покрытием составляет 35-40 лет.

Подпорная стенка с подсветкойИсточник stsgeo.ru

Европейские производители выпускают проволоку с гальфановым покрытием, известную ярким блеском. Такой эффект обеспечивает сплав цинка, алюминия и мишметалла (сплава редкоземельных металлов). Продукция имеет увеличенный срок службы, но стоит существенно дороже отечественных марок. Средний срок службы габионной сетки — 70-75 лет.

Габионы и хвойныеИсточник www.my-hammer.de

В местах, где природные условия запускают усиленную коррозию (вблизи моря), правильно выбирать изделие с дополнительным покрытием из полимера; оно прослужит не менее 70-75 лет.

Вертикальный садИсточник st.hzcdn.com

Об укреплении берега дачного пруда в следующем видео:

Сфера применения

В частном ландшафтном дизайне разработано немало способов использования габионных сооружений, в числе которых следующие варианты:

Фундамент для садовой мебели: скамеек, столов, кресел.

Место отдыхаИсточник i.pinimg.com

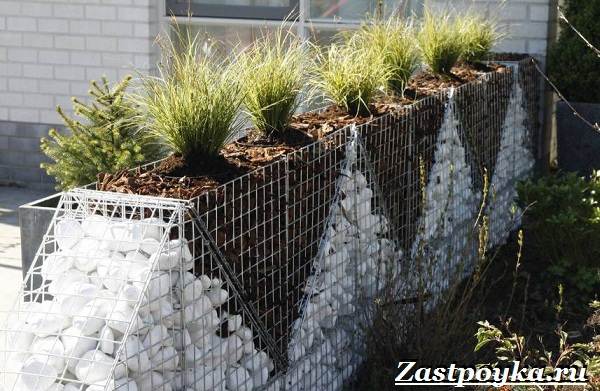

Бордюр или парапет. Прекрасный вид имеют клумбы из габионов, а также невысокие обрамления дорожек и фонтанов.

Стильный и надежный бордюрИсточник stroyday.ru

Зонирование пространства. Габион способен служить не только внешней оградой участка, но и средством выделения внутренних зон. С помощью декоративной стенки можно красиво очертить зону отдыха, место для гриля или мангала.

Обрамление террасыИсточник kub-gabion.ru

Инженерное сооружение: укрепление берега водоема или склона (подпорная стена).

Укрепление склонаИсточник www.weka.de

Оригинальная лестница или лабиринт, основа для арки, декоративный элемент, который украшает лестницу или вход во двор.

Идея для садаИсточник landas.ru

Об идеях использования габинов в следующем видео:

Коротко о главном

Современный ландшафтный дизайн уже трудно представить без габионов. Эти оригинальные арт-объекты, от габионов-клумб до декоративных заборов, становятся изюминкой любого участка. Существует несколько разновидностей конструкций; у каждой имеется своя сфера применения и способы оптимального использования, позволяющие получить гармоничный результат.

Немного об установке

Перед тем, как заняться установкой забора, необходимо тщательно расчистить ту территорию, где будет расположена будущая конструкция.

Возведение габионного ограждения осуществляется в следующем порядке:

• Перед установкой забора обязательно проверьте прочность грунта, поскольку будущая конструкция будет довольно много весить, и со временем она не должна обрушиться от собственного веса;
• На первом этапе следует качественно сделать разметку территории при помощи приборов. Самый простой способ – верно натянуть специальную нить;
• После завершения всех замеров следует выполнить некоторые вычисления, которые помогут вам рассчитать количество нужного материала для строительства;

• На третьем этапе готовые конструкции из сеток следует заполнить выбранным вами наполнителем. Наиболее часто камни укладываются вручную и не вызывают при этом особых проблем;
• После полного формирования габионов конструкции закрываются заранее подготовленными крышками из сетки. Крышки можно закрепить при помощи специальных скруток из металла или даже замками.

Если конструкция забора будет очень узкой, то лучше всего камни или любой другой наполнитель укладывать слоями. Что же касается очень широких конструкций, то их не стоит полностью заполнять камнем или кирпичом.

Виды габионов

Существует несколько разновидностей таких сооружений. Все они отличаются формой и размерами, прочностью, материалом изготовления, наличием или отсутствием упрочняющих мембран и назначением.

Область применения габионов

Сфера использования габионных корзин достаточно обширная:

1. В области водного хозяйства описываемые элементы используют для укрепления берегов.
2. Подобные сооружения также применяют для изготовления подпорных стенок, которые целесообразно устанавливать на приусадебной территории, для укрепления склонов дорог и откосов.
3. Сетчатые короба используют вместо бетонных сооружений для защиты от снежных лавин, селевых потоков и камнепадов.
4. Корзины с камнями применяют в виде грузов при прокладке трубопроводов под водой.
5. Габионные конструкции целесообразно использовать в частном владении для сооружения заборов, скамей, столов, мангалов, клумб, грядок и других малых архитектурных форм на участке.

Матрасные габионы

Эти конструкции имеют небольшую высоту стенки (200-300 мм), поэтому их называют матрасными или матрасно-тюфячными. Ширина элемента варьируется в пределах 1-6 м. Их преимущество в умении точно повторять рельеф участка.

Невысокие проволочные стенки применяют на дне гидротехнических сооружений, для облицовки склонов, каналов и дамб. Также они выполняют функции фундамента для установки коробчатых элементов.

Коробчатые габионы

Это самая востребованная разновидность конструкций в форме параллелепипеда с шириной 100-200 см и высотой 0,5-1 м. Максимальная длина доходит до шести метров. Для повышения прочности в короба устанавливают диафрагмы жесткости.

Есть два вида подобных конструкций:

• элементы из сетки-рабицы с шестигранными ячейками, которые закреплены на каркасе;
• сварные короба из стального прутка или проволоки.

Последняя разновидность более надежная, поэтому она востребована при ландшафтном дизайне. Коробчатые элементы используют в роли подпорных стенок, в качестве оснований под другие сооружения. Из них делают заборы, скамьи и высокие клумбы.

Цилиндрические габионы

Цилиндрические элементы не имеют ребер жесткости, поэтому обладают повышенной гибкостью. Для их изготовления используют оцинкованную проволоку двойного кручения. В ландшафтном дизайне они выполняют функции основы для стульев и столов, а также подходят для устройства клумб. Кроме этого, цилиндрические элементы помогают во время ликвидаций аварий на дамбах. Они защищают почву от подмывания и укрепляют берега.

Монтаж листов на ровную стену (с перепадами до 5 мм)

Габионы в ландшафтном дизайне

Помимо явных практических инженерных достоинств, габион привлекателен своим внешним видом. Такие характеристики обеспечили успех сооружений у ландшафтных дизайнеров, и ГСИ стали применяться также и в декоративных целях. В странах СНГ этот тренд еще не получил большой популярности, и это несомненный плюс, ведь вы имеете возможность оказаться одним из первых, кто применит такой интересный дизайнерский ход на собственном участке.

Самое прекрасное – то, что габионы подойдут для территории в любом стиле и с любым посылом. Природные ландшафты гармонично завершит наполнитель из камня. Сетка из металла и стройная структура позволит сыграть на техногенном образе, который оттенит произвольные совокупности растений. Они также способны стать элементом регулярного сада, так как ГСИ представляет собой упорядоченную архитектурную форму.

Габионы с наполнителем из камней смотрится просто замечательно даже в зимний и весенний период. Под слоем белоснежного снега сооружения выглядят особенно выразительно и эффектно, а весенние потоки воды не смогут ее разрушить. Более того, нагреваясь от лучей солнца, камень обеспечит теплом почву, что будет весьма полезно для садовой растительности.

На территории приусадебного участка конструкции могут выступить в различных воплощениях.

1. Подпорные стенки – классическое применение габионов. Конструкция невероятно устойчива и станет отличной опорой для террас, изгибов и склонов. Модульные опоры помогают создать искусственный рельеф достаточно быстро и, в отличие от монолитных строений, они не требуют дренажных приспособлений. Гибкость габионов обеспечивает устойчивость при сезонных сдвигах грунта. Таким образом, красивые и практичные ГСИ во многих аспектах опережают кирпичные и бетонные сооружения.

2. Модульная постройка дает возможность применять габионы для размежевания различных зон на участке. При этом их способность к дренажу приходится как нельзя кстати, ведь цветники и сад нуждаются в качественном стоке.

3. Габионы на основе гальки справятся с вопросом берегов, склонных к поползновению. Они оформят как искусственные, так и естественные водоемы, дополняя их внешний вид, а вдобавок не придут со временем в непригодность, как в случае с тем же бетоном.

4. Многоуровневые сооружения образуют отличную изгородь для всей территории участка. Если использовать засыпку из гальки, то забор не будет создавать излишне громоздкое впечатление. В то же время подобные конструкции сами по себе не отличаются устойчивостью, поэтому добавьте прочный каркас – таким образом, ограда выйдет не только необычной, но и долговечной.

5. Сетки для габионов – нетривиальный материал для создания мебели в саду. Варьируйте количество и получайте различные вещи – столы, стулья или лавочки. Однако такая меблировка немобильна, перенести ее на новое место у вас вряд ли получится. Как вариант, можно образовать скамью, которая будет зонировать пространство или станет подпорной стенкой – достаточно положить на габионы сиденья из дерева.

6. Под ГСИ можно спрятать систему фонтана. Используйте каменную насыпь.

7. Добавить атмосферности летнему вечеру на свежем воздухе можно благодаря лампам, спрятанным внутри каменной насыпи. Либо попробуйте сделать габион в качестве подставки для светильника.

8. Если вы еще не решились построить из габионов объемный объект, создайте красивый декоративный акцент из одного элемента. Так можно выделить отдельный участок садовой территории.

Необходимые материалы для создания конструкции

Для изготовления габионов используют сетчатые или сварные блоки из крученой проволоки сечением в пределах 2-6 мм. Такие блоки и составляют основу конструкции. Для крепления их между собой применяют проволочные скобы или хомуты. Для больших сооружений может понадобиться также специальный трос, который крепится к противоположным стенкам габиона для устойчивости конструкции.

При выборе материала лучше брать оцинкованную проволоку, так как она меньше поддается внешнему влиянию и не ржавеет со временем. Подойдет также и материал с ПВХ покрытием, но используется реже. Конфигурация же ячеек сетки может быть разной – как квадратной или прямоугольной, так и многоугольной.

Для наполнения габиона используют каменный материал как природного, так и искусственного происхождения. Больше подходят цельные или колотые камни твердых пород – это гранит, базальт или кварцит. Декоративные же сооружения небольших размеров можно заполнить и крупной галькой, песчаником или другим подходящим материалом.

Но наполнение габиона может быть не только каменным. Для этих целей используются также обрезки труб, оставшиеся после строительства, деревянные чурбаки небольшого размера или что-то другое.

Внимание! Вне зависимости от того, что именно взято для наполнения габиона, ячейки сетчатой основы должны быть примерно на треть меньше размера используемых камней или другого материала.
