Установка водосточной системы: основные этапы самостоятельного монтажа водостоков

Содержание:

Гидроизоляция фундамента: оптимальный выбор технологии

Какой металл предпочтительнее?

Выбор материала для металлической водосточной системы относительно невелик: оцинкованная сталь, медь, сплав цинка с титаном. Первый материал экономичный и самый популярный из всей группы, но, с точки зрения долговечности эксплуатации, подходит далеко не в любом ассортименте.

К примеру, толщина покрытия цинком металлического листа 2 класса составляет 5-10 мкм. Этой защиты хватит не более чем на 10 лет эксплуатации.

Совсем иное дело оцинкованная сталь с полимерным напылением. Этот материал по свойствам долговечности не уступает красной меди. Но изготовить самостоятельно детали из таких листов без повреждения полимерного слоя проблематично.

Опять же остается только покупать готовую продукцию или выбрать в качестве материала медный лист. А металлические водостоки из меди, а тем более цинко-титановые, требуют солидных капитальных вложений.

Установка водосточной системы своими руками

Как и любое ответственное дело, установка водостоков начинается с проектирования. А для этого следует ознакомиться со всем ассортиментом основных и дополнительных элементов, крепежа и фасонины выбранного производителя. Практически каждый бренд предлагает свою систему соединений и крепежа, превращающий монтаж водостока в подобие сборки детского конструктора.

Поперечные размеры элементов выбираются исходя из площади крыши. Расчет ведут исходя из 1,5 кв.см. площади поперечного сечения водостока на 1 кв.м. площади крыши.

Для зоны умеренного и континентального климата для оборудования небольших коттеджей подойдут водостоки для крыши своими руками с желобами до 10-12 см и трубами диаметром 7-8 см. В коттеджах с крышей большой площади стоит использовать желоба 13-15 см и трубы 10-12 см. А для больших просторных строений, где площадь крыши собирает большое количество осадков, следует использовать системы самого большого размера: желоба — 20 см, трубы — 15 см и более.

Вертикальные сливы устанавливаются не далее чем на 10 м друг от друга. Для увеличения этого расстояния придется брать водосточные трубы большего диаметра, что приведет к необходимости сопрягать фасонные части разных размеров.

Установка водостока начинается с самой высокой точки и выполняется в направлении уклона, который составляет 5 мм перепада на 1 погонный метр желоба. Кронштейны для желобов желательно устанавливать на стыках. Если замок не предусмотрен — герметизируем стыки силиконовым герметиком.

Монтаж водосточных труб выполняется согласно определенным правилам. Шаг крепежных хомутов для вертикальных стояков должен быть не более 1,2 м. При этом недопустимо отсутствие хотя бы одного хомута на каждую трубу стояка.

Проекция края кровли должна попадать на середину желоба. Тогда сделанный слив с крыши своими руками, соберет всю воду, и она не будет перехлестывать через край желоба.

Разновидности отливов

Отливы могут изготавливаться из абсолютно любых материалов, а также в любых формах. Основная задача этой конструкции состоит в том, чтобы производить сбор воды с поверхности кровли, а после транспортировать ее в дренажную или канализационную систему.

Отличия отливов по материалам:

• Отливы из оцинкованной стали. Толщина этой конструкции не превышает одного миллиметра. Для этих отливов предусмотрено покрытие с использованием пластизола или полиэстера, это выполняется для того, чтобы заглушить шум падающих капель дождя, в противном случае стальная поверхность будет лишь усиливать этот звук;
• Отливы из алюминия. Толщина этой конструкции также составляет около одного миллиметра. Алюминиевые отливы обрабатываются специальным лаком с двух сторон для того, чтобы сохранить изделие от возможной коррозии;
• Необработанная медь тоже является материалом для изготовления отливов. Эти конструкции дополнительно обрабатываются сплавом цинка и меди. Их характеризует привлекательный внешний вид и высокое качество, хотя цена отливов может быть очень большой для некоторых потребителей.
• Отливы из пластизола и полиэстера имеют высокую долговечность и прочностью. Помимо этого, им присуща стойкость к ультрафиолетовым лучам и небольшой вес. За счет этих характеристик, они сегодня пользуются очень большой популярностью. Также радует и удобный монтаж изделий, который можно сделать самостоятельно;
• Пластиковые отливы помогут выделить индивидуальность вашего жилища, предлагая огромную гамму цветов изготовления конструкций. Эти изделия не нуждается в особом уходе, не боятся перепадов температур. Огромная популярность пластиковых отливов еще объясняется и тем, что они почти не создают шума при дожде и имеют доступную цену.

Факторы, которые влияют на выбор отлива

• высокая стойкость к внешним факторам, в том числе атмосферные осадки и резкие перепады температуры;
• эстетическая функция, которая обеспечивает красивый внешний вид вашего жилища;
• защита крыши и стен от воздействия влаги.

Выбор отлива зависит именно от отсутствия или наличия этих основных характеристик. Каждый из вышеперечисленных материалов имеет свои особые преимущества, но некоторые из них выражены более ярче, другие не так видны.

На сегодняшний момент предпочтение больше отдается отливам, изготовленным из пластика и металла. Такие изделия покрываются особым слоем, который защищает их от коррозии. Качество изделия значительно зависит от марки стали и ее толщины.

Отливы, изготовленные из цветных металлов, тоже пользуются популярностью за счет своей высокого качества, привлекательному виду и долговечности. Но их цена на порядок выше обычных изделий, потому доступны только тем людям, которые готовы выделить необходимую (немалую) сумму денег на монтаж этой системы.

Пластиковые отливы

Эти отливы отлично будут служить в случае, если чердачное помещение дома используется в качестве жилой комнаты.

К основным достоинствам установки пластиковых отливов относятся:

• Удобство эксплуатации и скорость установки достигаются благодаря небольшому весу изделия;
• Доступная цена;
• Размер отлива равняется длине периметра сооружения;
• Удобный способ соединения – замок-кляймер;
• Стойкость к коррозиям;
• Несколько видов материала – полиэтилен и ПВХ;
• Стойкость к перепадам температуры и погодным явлениям;
• Пластиковые отливы разнообразны по цвету и дизайну, это дает возможность выбрать необходимый вариант четко под проект дома.

Нужно заметить, что отливы, сделанные из поливинилхлорида, немного надежней, это объясняется их термостойкостью. Но низких температур все-таки они не выдерживают. Также при установке в качестве дополнения потребуется труба, сечением не меньше 45 мм.

Расчет нужного диаметра водоотлива

Прежде чем начать работы по монтажу отлива нужно сделать расчеты его размеров, иначе вы рискуете соорудить конструкцию, которая не будет выполнять свои основные функции.

Площадь крыши можно рассчитать по такому принципу: площадь равняется длине крыши, включающую высоту крыши плюс длину ската, это значение делится пополам.

Нужно учесть и расстояния между водоотводами и между точками разворотов водосточного желоба. Желоба обязаны находиться выше дренажной системы.

На каждый скат кровли необходимо продумать установку двух желобов, диаметр одной конструкции должен быть не больше 125 миллиметров.

Водостоки для крыши своими руками

Для вдохновения на работу предлагаем ознакомиться с
интересными, креативными и просто красивыми вариантами самодельных водостоков.

1. Из чего можно сделать водосток своими руками

Рассмотрим, какие бывают водостоки из подручных материалов

Как правило, водосточная система покупается в виде комплекта
из доборных элементов нужного размера, собирается и устанавливается на крышу
дома. Но в тоже время, водостоки могут быть сделаны своими руками из подручных
материалов. Это не всегда делается в целях экономии, в большей мере для
создания декоративного сочетания с элементами, дополняющими дизайн-проект дома.

Водосливы для крыши из дерева. При должной обработке и
правильном выборе древесины, деревянный водосток способен прослужить более 10
лет. Для работы пригодны такие породы как пихта, лиственница и сосна.

Водостоки для крыши из пластиковых бутылок. Может подойти
как временная конструкция.

Водосток из свинца. Редкий и малопрактичный вариант для
устройства водоотводов, хотя, свинец легко поддается обработке и выдерживает
перепады температур. Но, учитывая, что свинец опасен для здоровья человека, не
используется в производстве отливов;

Водосток из оцинковки. Сравнительно низкая стоимость
оцинкованной стали делает этот материал самым популярным среди кустарных
мастеров. Сложен в обработке, требуется специальное оборудование для работы.
Срок службы водостока из оцинкованной стали не превышает 10 лет.

Водосток из оцинковки с полимерным покрытием. Защитное
покрытие устраняет недостатки простой оцинковки и увеличивает срок ее службы.
Все металлические водосточные системы изготавливаются из окрашенной
оцинкованной стали.

Водосток из керамики. Чтобы сделать керамический водосток
своими руками потребуются навыки гончарного мастерства и специальная глина. В
целом же срок их эксплуатации может превышать столетия.

Водостоки из бетона (цемента). По сравнению с керамикой,
более доступная разновидность водостока. Однако большой вес нивелирует
доступность, поэтому, в качестве водостоков для крыши не используют крайне
редко. Чаще используется как наземный элемент (бетонный водосток тротуарный).

Водосток из меди. Самый лучший, но наиболее дорогой материал
для устройства системы отвода воды. Медный водосток может использоваться не
одно столетие.

2. Расчет водостоков для крыши

Определяем диаметр и количество желобов. А также количество
и место установки воронок.

Схемы демонстрируют, что длина ската играет важную роль при
выборе.

Крепеж для желоба устанавливается через 600 мм.

Крепеж для трубы устанавливается через 1 000 мм.

Совет. Чтобы крепление водостока было надежным крепеж желоба
нужно устанавливать возле каждого доборного элемента – углов, воронки,
заглушек. А крепление трубы возле слива, поворотов и тройников-разветвителей.

3. Какой водосток выбрать – круглый или квадратный?

Сечение водосточной трубы может быть квадратным или круглым
– что лучше, трудно сказать точно, все зависит от индивидуальных пожеланий.

Нюанс. Круглая водосточная система более проста в уходе. В
квадратной системе по углам скапливается грязь, что снижает эффективность ее
функционирования (субъективное и спорное мнение).

4. Схема и чертеж водостока с размерами

Схематический чертеж каждого элемента важная составляющая
процесса. Изготовление водостока требует соблюдения всех требований, размеров и
габаритов, иначе система попросту не состыкуется. Чертежи можно сделать
самостоятельно, или воспользоваться представленными ниже.

5. Стандартные размеры водостоков для крыши — чертежи

Размеры водосточной трубы

Размер водосточного колена (гофрированного)

Размеры отлива водосточной трубы (нижнее колено)

Размеры водосточных желобов (прямой, угловой)

Размер заглушек для водосточных желобов

Размеры водосточных воронок

Размер крепежа водосточного желоба

Размеры крепежа для водосточных труб

Зачем нужен водосток

Наружный водосток — это комплекс открытых желобов, собирающий с крыши влагу и направляющий её в вертикальные отводные трубы. Места, где заканчивается конструкция, оснащаются ёмкостями для сбора воды или ливневой канализацией.

Водосток защищает дом от разрушительного воздействия влаги

Функции водостока

Водосток выполняет такие функции:

1. Защитная. Заключается в отведении сточных вод от стен и цоколя дома.
2. Декоративная. Красивый самодельный водосток станет украшением жилища или беседки.
3. Кумулятивная. С помощью такой системы ливневыми водами можно заполнять специальный резервуар для полива.

Промышленные водостоки производят из специального пластика или оцинкованной стали и стоимость их достаточно высока. А если приплюсовать заглушки, воронки, уголки и колена, то цена увеличится вдвое. У готовых деталей есть своё преимущество — их легко собрать, как конструктор. Чтобы сэкономить, умельцы нашли альтернативу и стали самостоятельно изготавливать системы водоотлива из подручных средств, например, из пластиковых канализационных труб. Поэтому если дом или дача уже есть, а водостока там нет, то можно рискнуть изготовить его собственноручно.

Самодельный водосток может прослужить долгие годы

Если подойти к делу с умом и правильно подобрать материал, то самодельный водосток вполне можно будет использовать как основной.

Виды водостоков

Водосток бывает таких видов:

1. Наружный или внешний. Такой тип подойдёт для самостоятельного монтажа.
2. Внутренний, который предусматривают ещё в проекте. Чаще всего этот вид устанавливается на плоских крышах, для него подойдут трубы из любого материала.

Материалы для самодельных водостоков

Ранее для сборки систем отлива использовался только металл. Чаще — оцинкованная или покрытая полимерами сталь, реже — медь или алюминий. Теперь ассортимент подходящих материалов значительно увеличился:

1. Водостоки из оцинкованной стали. Они долговечны, надёжны, устойчивы к нагрузкам и скачкам температур. Их минусом является шумность и подверженность к коррозии.

2. Системы отлива из ПВХ. Отличаются малым весом и низкой шумностью, легки в сборке и хорошо противостоят перепадам температур.

3. Водоотводные системы из канализационных труб. Благодаря удобному монтажу и большому разнообразию переходников такие трубы стали отличной заменой промышленным водостокам из ПВХ.

4. Трубы и желоба из керамики. Для них понадобится специальная глина и навык гончарства.

5. Отливы из пластиковых бутылок. Быстро монтируются, но годятся в качестве временной альтернативы.

6. Деревянные водостоки. Изготавливаются вручную, служат долго только в случае специальной обработки.

7. Водоотливы из меди. Пригодны для длительной эксплуатации, но со временем покрываются патиной.

Лучшие жидкие стиральные порошки: бюджет от 500 руб.

Советы по монтажу покрытия

Для правильной установки плоского шифера на постройку, следует придерживаться некоторых простых правил, тогда незачем будет нанимать профессионалов для работы.

Крепление плоского шифера к деревянной обрешетке отличается от волнового.

Плоский шифер обязательно крепиться оцинкованными гвоздями или саморезами, при этом на каждый гвоздь необходимо прикреплять кусочек резины или рубероида.

Так как из-за перепадов температуры шифер то расширяется, то сужается, поэтому нужно оставлять небольшое расстояние между гвоздем и шифером.

ОБРАТИТЕ ВНИМАНИЕ!

Нельзя забивать гвозди, так можно испортить лист. Предварительно требуется просверлить отверстия для будущих креплений, оно должно быть на 1-1,5 мм больше, чем сам гвоздь.

Монтаж своими руками

Водосточную систему легко установить самому при наличии минимальных навыков строительства и инструментов. С учетом архитектурных особенностей здания, комплект элементов для монтажа водосточной системы может разниться.

В основном вам потребуются:

1. Угловые соединения желоба, чтобы установить желоба по всему периметру здания.
2. Соединители и заглушки желобов.
3. Колена для труб, с помощью которых формируются сгибы и переходы труб.
4. Наконечники для труб – ключевые элементы, использующиеся при завершении монтажных работ.

Выбор мест для стоков крыши напрямую зависит от длины свеса кровли. Если длина крыши не превышает 10 метров – устанавливается один сток. В случае, если крыши дольше – применяют два стока.

Для осуществления самостоятельного монтажа дренажной системы водоотвода с крыши, вам потребуется ряд следующих инструментов:

• болгарка и набор сменных фрез для металла или пластика;
• сварочный аппарат (по необходимости);
• шуруповерт;
• молоток;
• дрель;
• герметик;
• вальцы;
• ватерпас;

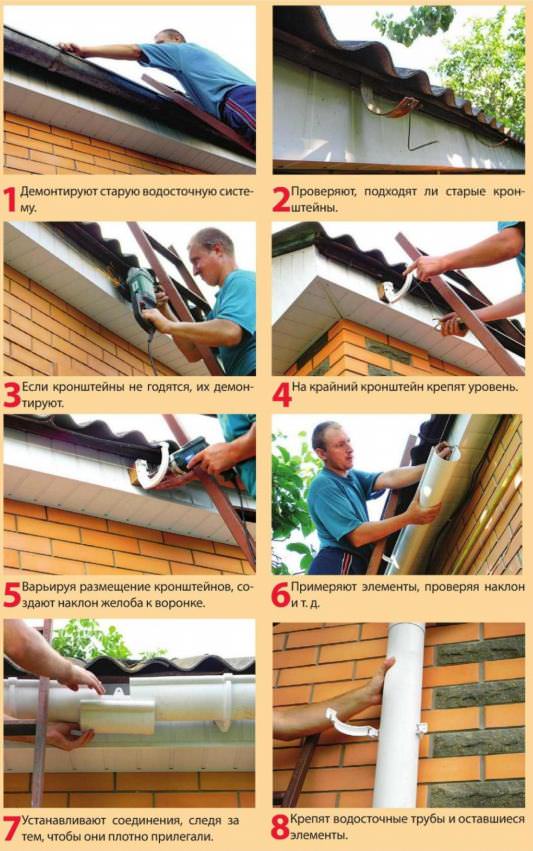

Пошаговое руководство по монтажу водостока:

1. Определите места расположения водосточных труб и прикрепите воронки, в которые будет попадать стекающая по желобу вода.
2. Установите уровень желобов, определив его при помощи натянутого шнура.
3. Кронштейны второстепенного значения устанавливают, ориентируясь на натянутый шнур, примерно на расстоянии в 60 см, но не дальше, чем 10 см от воронок, муфт и углов.
4. Монтаж желобов начинается от воронки. Стыкуются они при помощи специальных соединений краев желоба и воронки, которые при взаимодействии посредством легкого надавливания защелкиваются.
5. Длину желобов можно подогнать при помощи пилки по металлу.
6. Монтаж угловых элементов желоба следует проводить по меткам, аналогично воронкам и желобам, размещенным по соседству.
7. Торцы желобов закрываются при помощи заглушек.
8. Монтаж труб начинается от угловой воронки. При небольшом выносе крыши, используют муфту или комплект из одно- и двухмуфтового отводов.
9. Под отводом монтируется кронштейн трубы.
10. Между собой трубы соединяются при помощи муфт. Под ней монтируют кронштейн с хомутом.
11. Установка тройников производится в аналогичном муфтам порядке.
12. Если все элементы конструкции крепятся при помощи защелок, то нижняя часть отвода приклеивается к трубе.

Кроме установки водоотводной системы с крыши здания, следует подумать и о других важных моментах.

Предшествует установке водоотводной системы гидроизоляция крыши, особенно, если крыша старая и с явными повреждениями. Чтобы спасти свой дом от потопа, следует тщательно гидроизолировать крышу, тем самым уберечь себя от нежелательных последствий. Гидроизоляционные работы стоит проводить в период, когда крыша сухая. Стоит отметить все возможные места течь и заделать их.

Кроме гидроизоляции крыши, стоит подумать и о подвале. Гидроизоляция подвала изнутри обязательна, даже если вы предусмотрели вариант отвода поступающей из крыши воды. Справиться с этой задачей помогут системы водоотвода со двора от дождевой воды, дабы подвал не затопило.

Система водоотвода, кроме самих труб и желобов, состоит и из дополнительных материалов, позволяющих надежно монтировать водоотводную систему.

При выборе системы водоотвода, следует учитывать количество осадков в вашем регионе. От этого зависит диаметр труб для стока воды. Они должны легко выдерживать обрушившиеся на них тяжести в виде воды.

Крепление желобов осуществляется при помощи кронштейнов. Держатель желоба крепится к стене специальными шурупами. Трубы к стене крепятся при помощи хомутов.

Водосточные желоба зачастую состоят из секций. Секции крепятся между собой при помощи воронок. Соединитель желоба легко снимается, вследствие чего при необходимости ремонта или очистки системы, все секции можно аккуратно снять, привести в порядок и поместить обратно.

Особенности водостоков из разных материалов

До недавнего времени при изготовлении водосточных систем применялся единственный материал — металл. В этом качестве выступала, как правило, оцинкованная сталь, однако нередко использовались медь и алюминий. Труба водостока оцинкованная наиболее распространена. Она прочная и долговечная, устойчива к выцветанию, сохраняет свою форму даже при сильных морозах и резких перепадах температур, устойчива к нагрузкам — статическим и динамическим, а также недорого стоит. Из недостатков материала стоит отметить подверженность коррозии и высокая шумность.

Оцинкованный водосток

ПВХ водостоки имеют малый вес, не шумят при попадании на них воды, легко собираются и отлично противостоят перепадам температур. Однако трубы для водостока из этого материала не столь надежны, как металлические: они хуже противостоят статическим нагрузкам, а срок их службы не превышает 30 лет, в то время как стальные водостоки способны служить 50, а медные 150 лет. Кроме того, они обходятся дороже металлических.

ПВХ водосток

Водосток из канализационных труб — это, в первую очередь, наиболее экономный способ организации отвода дождевых и талых вод. О надежности, удобстве монтажа и долгом сроке службу, превосходящем таковые у металлических и ПВХ водостоков, говорить не приходится. Впрочем, в случае качественного монтажа, своевременного ремонта и верно подобранных труб, такие конструкции могут эксплуатироваться 7-10 лет.

Канализационные трубы в качестве водостока

Слив с крыши для воды — устройство водоотвода со скатных крыш

Крыши на домах старой постройки имеют простую двускатную
конструкцию кровли. Но, современные дома оснащены более сложными стропильными
системами. Скатов больше, они примыкают друг к другу под разными углами. Это
требует правильного устройства слива воды с крыши.

Поэтому рассмотрим пошагово каждый из элементов.

1. Слив воды с крыши

Этот момент важен, потому что вода может попасть внутрь дома, еще не доходя до водостока. Можно выделить три зоны повышенного риска на кровле, в результате которых течет крыша дома (и способы, как устранить течь на крыше).

Место стыка двух скатов с образованием внутреннего угла. Если частный дом имеет крышу, такую как на фото, то необходим монтаж ендовы или разжелобка на кровле.

Выделяют два вида ендовы:

Одинарный нахлест (нижняя ендова).

Нюанс. На выбор нахлеста влияет материал кровли и угол наклона ската крыши. При высокой высоте волны кровельного материала (шифер, металлочерепица) и при угле наклона ската больше 30° применяется одинарный нахлест. Если материал плоский (битумная черепица) и угол меньше – двойной нахлест.

Двойной нахлест (нижняя и верхняя ендова).

Нюанс. Конструкция нижней ендовы очень проста, поэтому ее
обычно делают своими руками. Это просто согнутый пополам лист металла. Но, для
того, чтобы она выполняла свои функции нужно знать, как правильно установить
нижнюю ендову. Грамотный монтаж заключается в следующем: ендова нижняя крепится
с помощью кляймеров (использование саморезов не допускается).

2. Место (узел) примыкания кровли к стене

В данном случае используется специальная планка примыкания
для кровли. Монтаж планки выполняется в угол между домом и кровлей.

Специфика выбора планки для примыкания

На фото приведены три разновидности планки.

Но только планка «в» обеспечит герметичность стыка, за счет
небольшой кромки, которая заводится в запил на стене. Планка «а» не имеет
завальцовки вообще. У планки «б» нижняя завальцовка наружная. Это то место, с
которого планка начнет ржаветь.

Нюанс. Для герметичного соединения в кирпиче нужно сделать
запил и завести туда один край планки. Второй свободно ложится на кровле.

3. Отвес крыши

По правилам монтажа водосточной системы, кровельный материал
должен заканчиваться в середине желоба. Тогда, вода из него не будет попадать
на стены дома.

Однако, такое возможно не всегда. Это может быть связано с
особенностями кровельного материала (например, длина металлочерепицы всегда
кратна 350 мм, а обычной кратна 1 шт.) или с просчетом во время проектирования
стропильной системы. В этом случае монтируют дополнительную карнизную планку.

Вторая составляющая системы слива воды с крыши – водосточная
система.

Ознакомимся с ее основными элементами и посмотрим, как
сделать водосточную систему самостоятельно.

4. Составляющие элементы водосточной системы

Прежде чем приступить к изготовлению отлива, нужно разобраться, какие элементы (комплектующие) нужны:

желоб. Служит для приема воды со скатов. Его диаметр зависит от площади ската;

воронка или ливнеприемник. Соединяет желоб и трубу;

труба. Отводит воду в дренажную систему или подальше от фундамента;

углы и повороты. Позволяют обойти дом, выступающие элементы или установить трубу на нужном расстоянии от стены;

заглушки. Используются в тех местах, где не предусмотрена воронка.

Совет. Заглушки устанавливаются в наиболее высоком месте.

крепежи. Для желоба и трубы.

Наглядно элементы водосточной системы приведены на схеме.

Самодельный водосток из оцинкованной стали

Создание системы водоотведения из оцинкованной стали требует определённых знаний и сноровки. Обычно используется кровельная листовая сталь 0,5–0,7 мм. Она не должна быть меньше 270 г на кв. м.

Необходимо подготовить:

• ножницы по металлу;
• фломастер для разметки;
• молоток и киянку;
• плоскогубцы.

Изготовление трубы из жести

Трубы — это простой элемент сливной системы и их очень легко сделать в домашних условиях. Для работы подойдут листы оцинкованной стали или тонкая жесть. Метод изготовления из этих материалов одинаков.

Трубу из стали легко изготовить самостоятельно

Пошаговая инструкция

Работы выполняются в такой последовательности:

1. Расчёт количества материалов и их покупка.

2. Уложенный на ровную поверхность лист металла раскраивается по размеру желобов и труб будущего водостока. Ширина заготовки для трубы должна иметь запас полтора сантиметра для соединения краёв. Также наносится линия фальца — с одной стороны на расстоянии 0,5 см, а с другой — 1 см. Перед приданием формы заготовку можно покрасить, чтобы продлить срок её эксплуатации.

3. С помощью плоскогубцев выкройка загибается с меньшей стороны под углом, а с большей — буквой Г.
4. Металл выравнивается киянкой под прямым углом. Стороны заготовки соединяются, причём меньшая часть должна зайти в большую.

5. Цилиндрическую или полуцилиндрическую форму заготовке можно придать вручную, используя шаблон. На трубу или бревно нужного диаметра укладывается лист металла и выстукивается киянкой.

Монтаж водостока из стали

Принципы устройства водосточной системы из оцинкованного металла сходны с монтажом водостока из пластиковых труб. Но есть и отличия:

1. После определения отправной точки монтируются кронштейны для желобов.
2. Желоба из металла укладываются внахлёст длиной 7–10 см. Нахлёст призван компенсировать расширение металла в летний период.
3. Устанавливаются воронки, которые должны располагаться между кронштейнами. Отверстия под воронки вырезаются ножницами по металлу.
4. Соединяются воронки с трубой на достаточном расстоянии от стены.
5. Фиксируются трубы хомутами.
6. Прикрепляется отлив внизу трубы.
7. Монтируется система антиобледенения.

Монтаж водосточной системы

Прежде, чем приступить к установке сливов, необходимо помнить, что у каждого вида водостоков есть собственные, присущие только ему особенности монтажа.

Производители в обязательном порядке указывают их в прилагаемых к системе инструкциях. Поэтому при покупке не забудьте потребовать документы на водосток.

Порядок монтажа водостков

Для начала нужно определить места расположения и количество водосточных труб. Если водоприемные воронки работают как соединитель желобов, то сначала в намеченных местах устанавливают именно их. На концах таких устройств имеются приспособления для герметичного соединения с желобом. Это может быть резиновый уплотнитель или намеченное место для нанесения клея. Такие воронки крепятся к кровельным конструкциям кронштейнами.

Изучив инструкцию по монтажу, на необходимом расстоянии закрепляют кронштейны для укладки желобов. В случае пластиковой системы это обычно 50 – 60 см, для металлических расстояние больше – 75 – 150 см. Держатели располагают так, чтобы они обеспечивали уклон желобов в сторону воронки (обычно это 2 — 3 мм на 1 п.м желоба). Для этого самый дальний от воронки кронштейн устанавливают в наивысшей точке, натягивают между ним и воронкой шнур и затем по нему устанавливают остальные крючья.

Кронштейны можно крепить к лобовой доске (используют пластиковые держатели), а если кровельное покрытие еще не смонтировано, то к стропилам (держатели из металла).

Желоба начинают укладывать, начиная от воронки, защелкивая край желоба в фиксатор, сделанный на краю кронштейна. Сами желоба (в зависимости от типа водосточной системы) соединяют между собой при помощи клея, пайки или соединительных элементов. Необходимо учитывать, что системы, собранные при помощи клея, демонтажу не подлежат.

Желоба устанавливают таким образом, чтобы их края были ниже линии, продолжающей кровлю. Это поможет избежать перехлестывания потоков воды за край желоба, а также во время сползания снега с кровли уменьшит вероятность его попадания в желоб (иначе может произойти отрыв желобов под тяжестью снега и льда).

• На следующем этапе к желобам крепят угловые элементы, позволяющие обойти углы здания и выступы фасада.
• К торцам желобов крепят боковые заглушки.
• Монтаж водосточных труб производится сверху вниз – от воронки. Расстояние от трубы до стены дома должно составлять не менее 4 – 8 см. Отрезки труб соединяют посредством соединительных муфт и по высоте крепят к стене хомутами, расположенными на расстоянии 1 – 2 м (это указано в инструкции поставщика системы).
• Если труба собирает воду с двух воронок, то используют тройники.
• Нижний отвод трубы (непосредственно слив) крепят на расстоянии минимум 30 см от земли. Если же предусмотрен линейный водоотвод, то это расстояние можно сократить его до 15 см.

Что еще необходимо знать о монтаже водосточных систем

• Металлические сливы можно монтировать в любое время года. А вот пластиковые — только при температуре выше 5 0 С, иначе при нарезке материал может потрескаться.
• При резких температурных перепадах сливы подвергаются линейным расширениям и сжатиям, что может привести к повреждению желобов. Особенно этому подвержены клеевые системы, где крепление элементов жесткое. Для компенсации линейных изменений здесь необходимо в самой высокой точке желоба установить расширительный элемент (компенсатор). Можно использовать также расширительную воронку, в которую концы желобов входят свободно. Металлические водостоки подвержены этим явлениям гораздо меньше, но все же в них также используют резиновые уплотнители.

Сколько потребуется кронштейнов и как их крепить

Расчет необходимого количества кронштейнов для крепления водосточной системы провести несложно. Как правило, при их установке используется шаг 50-60 см. Поэтому вначале суммарная длинна стены делится на этот показатель. К полученному результату добавляется единица, для обозначения крайнего кронштейна.

Таким образом высчитывается требуемое количество кронштейнов на одну стену. Подобным образом рассчитываются остальные участки. В случае, если стены имеют нелинейную конфигурацию, подсчет проводится поштучно, с обязательной поддержкой угловых элементов по обеим сторонам.

Что касается крепления кронштейнов, то для этого обычно используются три способа:

1. Прибивание гвоздями на кровельные стропилины. Удобнее всего это делать до постилки кровельного материала: крепление в таком случае происходит без каких-либо проблем.
2. Установка на ветровой доске. Для пластиковых отливов этот вариант является единственным из возможных. Другие системы можно крепить иначе.
3. Крепление на крайнюю доску обрешетки или настила под сплошным кровельным материалом. Данный тип установки также можно реализовать только до постилки кровельного материала.

Следует добиваться такого расположения водосточного желоба, чтобы кровельный настил заканчивался не дальше его половины. Лучшее расположение выверяется в промежутке от половины до трети размера изделия. Это даст возможность большей части желоба участвовать в улавливании воды, что особенно актуально в сильные дожди.

Когда начинать монтаж системы

Система водостока имеет большое значение для предотвращения порчи несущих конструкций здания, поэтому её разработка должна происходить на стадии проектирования дома. Да и в соответствии с нормативной строительной документацией монтаж системы проводится до укладки кровельного материала. Но практика показывает, что эти требования соблюдаются редко

Важно и определиться со способом крепления желобов: на карниз, на лобовую доску или на обрешётку. Самым распространённым является крепёж на лобовую доску, другие способы монтажа водостоков в индивидуальном строительстве почти не применяются

Как установить водосток, если крыша уже покрыта

Очень часто кровельщик надеется, что по завершении работ он сможет оторвать несколько листов покрытия для того, чтобы установить кронштейны для желобов на стропила. Но обычно это сделать без удаления крепежа кровельного материала не удаётся. Если же крепёж демонтировать, то на его места придётся устанавливать заплатки.

Конечно, существуют способы избежать этих проблем. Один из них заключается в установке под материал кровли планки из мягкой древесины, чтобы удалить крепёж без появления вмятин. Если крыша покрывается шифером, то поступают проще. В волну вставляют кусок деревянного бруса, а кронштейны для желобов крепят напрямую сквозь шифер и вставленный брус.

Если кровельный материал уже положен, для крепления кронштейнов под водосточные желоба приходится использовать любые доступные места

В настоящее время в продаже имеются кронштейны, к которым жёлоб крепится снизу, поэтому такой кронштейн не видно. Их установка выполняется через каждые 40–70 см для того, чтобы обеспечить достаточную прочность при избыточных снеговых и ледовых нагрузках.

Кронштейны, которые устанавливаются на обрешётку или стропила, предварительно необходимо выгнуть, чтобы обеспечить правильное положение желоба относительно ската кровли.

Расчет системы водослива

Проектируя будущую систему водослива, необходимо составить эскиз конструкции, определив необходимое количество труб. Для качественного выполнения работ выполняются предварительные расчеты. Следует заранее подсчитать число всех элементов, входящих в систему. Выполнить качественный водослив можно только при наименьшем количестве стыков между деталями узлов.

Если использовать для изготовления желобов распиленные трубы, то общая длина этих элементов должна быть равной периметру скатов кровли. Водостоки, расположенные по вертикали, должны находиться на расстоянии не более 12 м. Для определения длины этих труб следует вычислить произведение высоты дома и частного от деления периметра кровли на 12 м.

Водостоки могут быть направлены в ливневку либо в специальный резервуар, из которого осуществляется полив растений. Для составления полной схемы следует учесть элементы, которые расположены по горизонтали и вертикали. Затем длина стояка умножается на требуемое число сливов, к которому должны прилагаться в нужном количестве кронштейны в форме крюков размером около 50-60 см.
