Что такое узо в электрике

Шаг №4 Тип УЗО

тип АС

Защищает только от утечки в сетях переменного тока.

тип А

Обеспечивает защиту при утечке как на переменном, так и импульсном токе (современные телевизоры, блоки питания, компьютеры и т.п).

тип S и G

Требуются для щитовых с большим количеством УЗО (на гл.вводе и отходящих линиях), в так называемых каскадных схемах.

Они обеспечивают селективность при которой узо на гл.вводе срабатывает в самую последнюю очередь.

тип B

УЗО реагирует на переменный, пульсирующий, постоянный и сглаженный ток.

Самый распространенный — это тип АС. Однако в быту для обычных квартир рекомендуется использовать все же тип А.

В Европе в некоторых странах (например, Германия) тип АС даже действующими там правилами.

Пример продуманного механизма – гриндер от Чапая

Модельный ряд, производители и цены УЗО

В таблице приведены товары наиболее распространённых производителей УДТ и показаны предлагаемые ими рыночные цены:

Наименование изделия	Торговая марка	Цена, руб.
УЗО IEK ВД1-63 однофазное 25А 30 mА	IEK, Китай	442
УЗО АВВ однофазное 25А 30 mА	АВВ, Италия	536
УЗО АВВ 40А 30 mА однофазное	АВВ, Италия	740
УЗО Legrand 403000 однофазное 25А 30 mА	Legrand, Польша	1177
УЗО Schneider 11450 однофазное 25А 30 mА	Schneider Electric, Испания	1431
УЗО IEK ВД1-63 трехфазное 63А 100 mА	IEK, Китай	1491
Автоматический выключатель IEK ВА47-29 25А	IEK, Китай	92
Автоматический выключатель Legrand 404028 25А	Legrand, Польша	168
Автоматический выключатель АВВ S801C 25А однополюсной	АВВ, Италия	441
АВДТ IEK 34, трехфазное С25 300 mА	IEK, Китай	1335

Как видно из сравнительной таблицы, цена УЗО 25А 30 мА (наиболее востребованного на рынке) зависит от производителя. Так цена УЗО АВВ 25А 30 mА выше китайских аналогов, но ниже чем у таких производителей как Legrand или Schneider Electric. С учетом таких критериев как качество и стоимость, купить УЗО 25А 30 мА предпочтительнее компании АВВ, а необходимый автоматический выключатель можно купить китайского производства или компании Legrand.

Подводя итоги данному экскурсу в мир устройств дифференциального тока, в частности – устройству защитного отключения (УЗО) сделаем акцент на рассмотренных важных моментах.

Ассортимент УЗО и автоматов производителя ABB

Одним из самых эффективных средств защиты человека и животных от поражающего воздействия электрического тока является установка в электроснабжающую сеть устройств защитного отключения – УЗО.

УЗО обладает функцией реагировать на дифференциальный ток утечки, появляющийся при контакте человека с оголенной частью проводки или корпусом какого-либо электротехнического оборудования. Оно может находиться под фазным напряжением из-за повреждения изоляции фазного провода и его контакта с корпусом. Также УЗО реагирует на утечку тока в местах повреждения изоляции проводки, когда это может привести к нагреву и возгоранию.

Однако УЗО не реагирует на явления короткого замыкания в цепи проводки и на превышение мощности в цепи по току. В связи с этим устанавливать устройство необходимо в паре с автоматическим выключателем («автоматом»), который реагирует на короткое замыкание и перегруз по мощности.

Самое важное – всегда соблюдайте правила техники безопасности и осторожность при работе с электроприборами и техникой. Как можно чаще производите визуальный осмотр открытых токоведущих элементов электроразводки и подключаемых элементов токоприемников

Каркас деревянного дома. Из чего складывается стоимость дома?

ООО «МКС»

Особенности выбора УЗО

Прежде, чем приступать к выбору УЗО, следует определить тип электрической проводки, проанализировать эксплуатационные особенности помещения и подобрать схему подключения устройства для защиты.

В продаже есть УЗО с различным предельным значением дифференциальных токов. Каждое устройство имеет свое предназначение. Для использования в быту используются приборы с уровнями 10 мА, 30 мА, или 100 мА. Для защиты жилых зданий или офисов обычно этого достаточно.

Виды УЗО нужно выбирать в соответствии с конкретными условиямиИсточник samodomik.ru

Стандартный вариант устройства не способен отключить силовые контакты если сеть перегружена, или предохранить проводку от возникновения коротких замыканий. Для избежания неприятных ситуаций стоит дополнить защиту автоматическими включателями или другими защитными механизмами.

Также каждый покупатель должен знать как проверить УЗО. Для этой цели каждый прибор имеет тестовую кнопку. При ее нажатии происходит утечка тока, и силовые контакты должны автоматически отключатся.

При нажатии на тестовую кнопку прибор должен отключитсяИсточник electrikmaster.ru

Как подобрать пододеяльник по размеру одеяла

Размеры пододеяльников подбираются с учетом величины одеяла, которые должны быть указаны на этикетке. Если он затерлась или отсутствует, измерьте его ширину и длину с помощью рулетки или сантиметровой ленты. Именно по этим меркам и определяется правильный размер. При этом нет необходимости учитывать дополнительные сантиметры. Сегодня производители отшивают комплекты постельного белья с учетом усадки после первой стирки и необходимым дополнительным пространством, которое позволяют одеялу не сбиваться внутри во время сна.

На сколько пододеяльник должен быть больше одеяла

В идеале должно оставаться не менее 5 сантиметров запаса с каждой стороны. В этом случае одеяло легко заправляется и не создает неудобства при эксплуатации.

Зная это простое правило легко подобрать нужный пододеяльник к одеялу и рассчитать его параметры.

Что такое УЗО?

УЗО расшифровывается как «Устройство защитного отключения». Эту аббревиатуру вы можете увидеть на корпусах устройств некоторых производителей. Также оно может обозначаться буквами ВД – выключатель дифференциальный. УЗО и ВД это одно и то же. Не путайте с дифавтоматами, которые маркируются АВДТ.

Для чего нужно УЗО?

1. Для обесточивания линии при случайном прикосновении людей или животных с токоведущими частями электроустановок.
2. Для защиты людей от поражения током от неисправного электрооборудования.
3. Для защиты от пожара электропроводки при замыкании на землю.

На что срабатывает УЗО?

УЗО срабатывает на утечку тока. Например, человек коснулся оголённого провода и через него потек ток. УЗО как раз реагирует на такие утечки и сразу обесточивает линию, сохраняя жизнь человеку.

Запомните, что УЗО и автоматический выключатель не одно и то же. УЗО не обесточит линию при перегрузке или при коротком замыкании. Поэтому УЗО устанавливается в распределительном щите в паре с автоматическим выключателем.

Какие бывают УЗО?

УЗО используются как в однофазных сетях, так и в трехфазных. Поэтому УЗО бывают однофазные (2-х модульные) и трехфазные (4-х модульные).

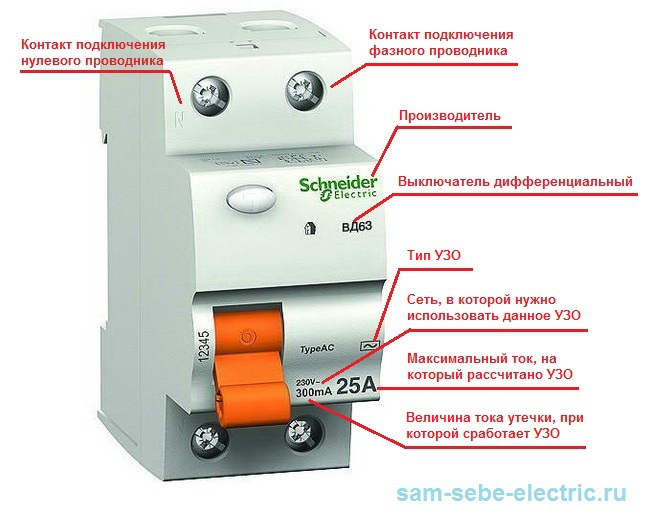

Что написано на корпусе УЗО?

Каждое УЗО имеет маркировку. Помимо производителя на корпусе имеется очень важная информация:

• «УЗО» или «ВД» — означает, что это устройство защитного отключения.
• 16А – это максимальный ток, на который рассчитаны контакты изделия и другие внутренние элементы.
• In 30mA – ток утечки, при котором сработает данное УЗО.
• 230В и 50Гц – соответственно, напряжение и частота, при которых можно применять данный прибор.
• Знак «~» — это означает, что данное УЗО типа АС. Оно реагирует на утечки переменного тока. Это самый популярный тип и другой нам не нужен, так как в наших квартирах течет только переменный ток.
• Также на УЗО изображена его принципиальная схема. Если в ней вы ничего не поняли, то значит она вам и не нужна. Главное необходимо знать как выбрать УЗО и разобраться с подключением УЗО.

Что означают надписи возле контактов?

• N (сверху) – на данный контакт заводится приходящий нулевой проводник.
• 1(сверху) – сюда подключается приходящий фазный проводник.
• 2 (снизу) – сюда подключается фазный проводник, отходящий на нагрузку.
• N (снизу) или отсутствие буквы – сюда подключается нулевой проводник, отходящий на нагрузку.

Тут запомните одно. Это приходите на УЗО на верхние контакты, а уходите с нижних контактов. Если перепутаете, то скорее всего поедете в магазин покупать новое устройство. Обязательно изучите схему подключения УЗО.

Также у одних производителей может нулевой проводник подключаться справа, а у других слева. Тут будьте внимательны и перед подключением посмотрите на обозначение контактов.

Думаю, что этой информации вам будет достаточно, чтобы понять — что такое УЗО. Более подробную информацию о том: как выбрать УЗО, как подключить УЗО, типы УЗО и т.д. ищите в разделе УЗО и Диф.автоматы.

Улыбнемся:

По лысому электрику не понятно, когда он ошибается.

Схема

В основе типичной схемы расположен трансформатор, который также называют дифференциальным. В нем находятся 3 обмотки:

Две из них (первичная, вторичная) замыкаются на нуле и фазе

В этом случае полярность подключения не берется во внимание.
Третью подключают к рабочему органу, состоящему из электрических устройств или реле. Исходя из последнего, все УЗО делят на электронные и электромеханические.

Пусковой орган непосредственно повязан с управляющим, состоящим из силовой группы (контактной) и привода. Также в УЗО присутствует тестовая кнопка. Она используется при тестировании аппарата на работоспособность.

Схема конструкции

Основное назначение укрывного материала для растений

Сборный конверт из кругов

Цены на металлические заборы

Мониторинг сопротивления изоляции

Устройство автоматического контроля изоляции «Астро*ИЗО-470» предназначено для ведения непрерывного автоматического контроля (мониторинга) сопротивления изоляции относительно земли одно- и трехфазных электроустановок и сетей переменного тока, изолированных от земли. Возможен мониторинг отключённых установок (например, обмоток двигателей аварийных систем, находящихся в состоянии готовности).

Режим работы электрической сети, изолированной от земли (режим изолированной нейтрали, IT-системы), широко применяется в электроустановках, требующих повышенной надёжности энергоснабжения, а также в особо опасных по условиям электропоражения электроустановках.

К таким электроустановкам относятся системы энергоснабжения медицинских учреждений, больниц, судов, предприятий железнодорожной, горной, нефтедобывающей, сталеплавильной, химической промышленности, испытательного, лабораторного, взрывоопасного производства и многие другие.

Выбор УЗО

Когда принципиальный вопрос о наличии защиты решен, следует, понять, какое УЗО поставить в частном доме или городской квартире. В подборе модели следует ориентироваться на подведенную к жилью мощность, количество потребителей, их отдельную и совокупную мощность, тип кабеля на вводе и на внутренней разводке. К примеру, для условного объекта с мощностью потребителя в 1850 Вт и внутренней разводкой проводами 3×2.5 кв. мм длиной 8 метров на основании калькуляций подбираем и устанавливаем двухполюсное электромеханическое УЗО типа А с током КЗ 6000 А и дифференциальным отключающим 10 А. Под такие характеристики, например, подходит стиральная машина в квартире.

При подборе системы защиты следует рассчитать ее параметры. Расчет УЗО по мощности делается по специальным формулам. Для помощи не знающим, как подобрать УЗО и автомат по мощности, существуют различные таблицы соответствий и совместимости.

В целом для расчета целевого тока утечки надо руководствоваться формулой:

• IΔ= IΔэп + IΔсети =0.4 Iрасч+0.01Lпровода, где:
• IΔэп — указанный в миллиамперах ток утечек приемника энергии;
• IΔсети — сетевой ток утечки, также в мА;
• Iрасч — расчетный ток нагрузки в рассматриваемой электрической цепи (в амперах);
• Lпровода — общая длина проводника фазы в метрах.

IΔ в рассматриваемом примере равен 3.45 мА.

Таким образом, окончательная формула, как выбрать УЗО по мощности:

• IΔn > = 3 IΔ.
• 3 IΔ=3×3.45=10.35 мА

Приведенный выше расчет номинала выполнен именно по этой методике.

Советы как выбрать и с чем носить джинсы бойфренда

Пример работы УЗО

Приведем небольшой пример типичного УЗО-Д. Дано:

• двухпроводная цепь электроснабжения на 220 В, без заземления;
• в качестве потребителя энергии — стиральная машина;
• встроенное в цепь устройство выключения.

Штатно УЗО пропускает электроэнергию напрямую и без препятствий. Входящий и поступающий токи имеют равное значение. При появлении, допустим, неисправности электродвигателя, напряжение окажется подано на корпус машинки. Коснувшись его, ничего не подозревающий человек окажется под мощным ударом электричеством.

Возникает ток утечки и разбалансировка: часть энергии утекает через тело попавшего под удар. В УЗО возвращается меньше электроэнергии, чем его покинуло, прибор разрывает цепь.

Существуют как простые механические устройства защиты, так и модели с полупроводниковыми размыкателями контактов. Есть и версии с более сложной встроенной логикой. Но электронные дороже и нуждаются в дополнительном питании для поддержания работы схем.

ООО «Евромет»

Принцип работы УЗО

Состоит устройство защитного отключения из трансформатора, реле и отключающего механизма. Основной рабочий элемент УЗО — дифференциальный трансформатор с двумя первичными обмотками и одной вторичной. Именно он сравнивает токи. Первичные обмотки дифференциального трансформатора имеют абсолютно одинаковые параметры, но включены навстречу друг другу. Через одну обмотку проходит ток, который идет на нагрузку, через вторую — который возвращается с нагрузки.

При исправном состоянии линии, токи, протекающие через обе первичные обмотки, равны, но имеют противоположные знаки. В результате, создаваемые ими электромагнитные поля взаимоуничтожаются. В такой ситуации во вторичной обмотке нет наведенных токов, контакты замкнуты, питание есть.

Принцип работы УЗО можно понять по этой схеме

Как только на контролируемых линиях появляется утечка, в одной из первичных обмоток появляется перевес (на рисунке это обмотка под номером 2). Это приводит к тому, что на вторичной обмотке появляется потенциал. Когда он достигает порогового значения (ток отключения), срабатывает реле, отключая питание. Это и есть принцип работы УЗО.

В общем, УЗО — несложное устройство, но очень полезное, так как именно оно отвечает за безопасность. Для вашей безопасности и безопасности ваших детей, настоятельно рекомендуем установить в щит устройство защитного отключения.

Сколько УЗО нужно устанавливать?

Чтобы определить точное количество УЗО, требуемое для конкретного помещения, понадобится специалист, который сможет провести соответствующие расчеты. Например, в 1-комнатной квартире, вероятнее всего, хватит одного такого прибора, рассчитанного на ток утечки в 30 мА. А вот в квартире с четырьмя комнатами при наличии 15 групп розеток понадобится не менее пяти УЗО, а также по одному устройству на всю группу освещения, электроплиту и водонагреватель.

Исходят обычно из того, что одна группа электроприборов — одно устройство защитного отключения 30 мА плюс одно противопожарное УЗО 100 или 300 мА.

Выбор УЗО

Чтобы правильно подобрать УЗО, индекса мало. Нужно также выяснить следующее:

• Покупать отдельно УЗО с автоматом или дифавтомат?
• Подобрать или рассчитать значение отсечки по экстратоку (перегрузке);
• Определить номинальный (рабочий) ток УЗО;
• Определить требуемый ток утечки – 30 или 100 мА;
• Если вышло, что для общей защиты нужно «пожарное» УЗО на 100 мА, определить, сколько, где и каких требуется вторичных «жизненных» УЗО на 30 мА.

Отдельно или вместе?

В квартире с проводкой TN-C о дифавтомате можно забыть: ПУЭ запрещает, а проигнорировать, так электричество само скоро напомнит. В системе TN-C-S дифавтомат обойдется дешевле двух раздельных устройств, если намечена реконструкция проводки. Если же токовый автомат уже стоит, то дешевле выйдет согласованное с ним по рабочему току отдельное УЗО. Писания на тему: УЗО с обычным автоматом несовместимо – дилетантская несусветица.

На какую перегрузку рассчитывать?

Ток отсечки автомата (экстраток) равен максимально допустимому току потребления квартиры (дома), умноженному на 1,25 и дополненному до ближайшего большего значения из стандартного ряда токов 1, 2, 3, 4, 5, 6.3, 8, 10, 13, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160, 250, 400, 630, 1000, 1600, 2500, 4000 и 6300 А.

Максимальный ток потребления квартиры должен быть записан в ее техпаспорте. Если нет – можно узнать в эксплуатирующей здание организации (обязаны сообщать по закону). В старых домах и новых бюджетных максимально допустимый ток, как правило, 16 А; в новых обычных (семейных) – 25 А, в бизнес-классе – 32 или 50 А, а в люксах 63 или 100 А.

Для частных домовладений максимальный ток рассчитывают по лимиту потребляемой мощности из техпаспорта (уж его-то прописать инстанции не упустят) из расчета 5 А на киловатт, с коэффициентом 1,25 и дополнением до ближайшего большего стандартного значения. Если в техпаспорте прямо прописано значение максимального тока потребления, за основу расчета берут его. Добросовестные проектировщики на плане электропроводки прямо указывают ток отсечки главного автомата, так что и считать не приходится.

Номинальный ток УЗО

Номинальный (рабочий) ток УЗО берут на ступень выше тока отсечки. Если ставится дифавтомат, его выбирают ПО ТОКУ ОТСЕЧКИ, а токовый номинал УЗО заложен в нем конструктивно.

Специальные препараты от тараканов

Химические вещества, применяемые против тараканов, выпускаются в виде:

• Аэрозолей.
• Жидкостей.
• Таблеток.
• Порошка.
• Инсектицидных карандашей.
• Концентрированных эмульсий.

Тараканы гибнут от различных веществ. Подобрать средство для конкретного случая помогут продавцы подобных товаров. При этом, необходимо выложить всю информацию о том, кто проживает в квартире и имеются ли дети или домашние животные. Довольно часто применение химических средств нежелательно по ряду причин, поэтому придется обойтись народными средствами и профилактическими мерами.

Порошок «Фас»

Этот препарат, который отличается приятным запахом, губительно действует на взрослых тараканов. Порошок белого цвета, расфасован в пакетики, весом по 10 граммов. Обработка поверхностей осуществляется раствором, приготовленным на основе этого порошка. Кроме порошка продается гель «Фас», который обладает длительным сроком действия.

В состав препаратов входит тиаметоксин и пиретроид. Кроме этого применяются специальные добавки, облегчающие приготовление рабочего раствора.

Препарат ядовит и при попадании в желудок может вызвать отравление, поэтому применение препарата должно осуществляться в защитной одежде, респираторе, защитных очках и т.д.

К сожалению, препарат бессилен против яиц тараканов, поэтому обработку лучше провести несколько раз.

Аэрозоль «Раптор»

Пользуется большим спросом, поскольку аэрозолями удобно пользоваться. Препарат среднего класса токсичности, не дорогой, но эффективный. Вещество наносится на поверхность в тех местах, где обнаружено скопление подобных насекомых. Иногда достаточно одной обработки, чтобы почувствовать ощутимый эффект. За баллончик аэрозоля придется заплатить порядка 50 рублей.

Дихлофос

Современный «Дихлофос» — это не тот препарат, который выпускался еще лет 30 назад. В состав современного спрея входит два действующих вещества – это перметрин и циперметрин, а также амефатические углеводы, консерванты и вспомогательные компоненты. Пиретроиды представляют препараты среднего класса токсичности, но для уничтожения насекомых этого вполне достаточно.

В состав аэрозоля входит еще одно ядовитое вещество – пинеронилбутоксид, которое является опасным для человека. В связи с этим, применение «Дихлофоса» требует соблюдения мер безопасности.

Для эффективной борьбы в первую очередь нужно уничтожить гнезда насекомых, а также обработать места скопления вредителей. Возможно применение «Дихлофоса» и средств длительного действия, таких как инсектицидные гели, что позволяет навсегда избавиться от столь неприятного соседства в квартире. При этом, обработку можно повторить.

Ядовитый карандаш «Машенька»

Карандаш часто покупают хозяева квартир, так как пользоваться им достаточно удобно. Средство действует достаточно быстро, и вредители погибают, за короткий промежуток времени. При этом, они начинают выползать из своих укрытий уже через 15-20 минут. Действует средство около 9 дней, после чего обработку можно повторить.

Состоит карандаш из таких действующих веществ, как зетациперметрин и дельтациперметрин. Считается препаратом 4 класса токсичности, при этом, на человека и животных оказывает минимальное действие. Основное достоинство карандаша заключается в универсальности его применения. Карандашом можно начертить линии на любой поверхности, как горизонтальной, так и вертикальной.

Дохлокс-гель

В гель входит действующее вещество под названием фипронил и считается весьма эффективным против тараканов. Насекомые начинают гибнуть через 8 часов после контакта с препаратом. Для людей и домашних животных вещество не представляет большой опасности, но это совсем не означает, что при его применении не нужно соблюдать мер безопасности. Его так же удобно применять, поскольку препарат помещен в удобную упаковку-тюбик с носиком, в виде шприца. Это позволяет легко наносить вещество в труднодоступных местах. Кроме этого, препарат недорогой. За один тюбик, весом 20 грамм достаточно заплатить 50 рублей.

При этом, необходимо знать, что при частом применении «Дохлокс-геля», тараканы начинают к нему привыкать. Поэтому, для гарантированного уничтожения этих неприятных насекомых следует чередовать «Дохлокс-гель» с другими препаратами.

Гель-паста «Капкан-Штурм»

В состав подобного инсектицидного препарата входит альфациперметрин и диазинон. Порошок белого цвета активно уничтожает взрослых особей на протяжении двух дней максимум. Препарат проявляет свою активность еще около 2-х месяцев. Упаковка, весом 30 граммов стоит около 50 рублей.

Порошок пиретрум

Этот порошок считается безопасным как для человека, так и для животных. Основой препарата служит особый вид ромашки. Для уничтожения тараканов, достаточно рассыпать этот порошок в местах наибольшего скопления насекомых. Этот препарат, созданный на основе натуральных компонентов, не всегда имеется в продаже. Тараканы пропадают постепенно, поэтому ждать от них быстрого исчезновения не следует.

Как избавиться от тараканов в домашних условиях НАВСЕГДА

Watch this video on YouTube

Укрывной материал спанбонд 30 Г/М 3.2Х10 М

Принцип действия УЗО

Принцип действия УЗО основан на сравнении токов, которые протекают через устройство, т.е. если своими словами – какая величина тока прошла через УЗО к потребителям, такая же величина тока должна и выйти обратно из УЗО через нулевой проводник. На картинке I₁ – ток в УЗО к электроприемнику, I₂ – ток в УЗО от электроприемника. I₁ = I₂ – это условие выполняется при качественно выполненной электропроводки или нет какого-либо вмешательства в работу электропроводки.

Предположим человек, коснулся какого-то проводника (фаза или ноль), в этом случае человек «забирает» на себя часть тока I∆n, и равенства между I₁ и I₂ уже не будет, т.к. I₁ > I₂ – I∆n. УЗО это почувствует и отключится, тем самым оно спасет человека от вероятной смерти из-за поражения током. ВДТ обязан срабатывать за 25-40 мсек, чтобы ток, который будет протекать через организм, не увеличился до смертельно-опасного.

Где ставить УЗО, и где его ставить не нужно

Устройство защитного отключения (УЗО) защищает групповые линии, к которым подключают электроприборы (дрель, чайник, стиральную машину, и т. п.). Их обязательно ставят, если:

• предохранители/выключатели-автоматы при возникновении опасности поражения током не успевают сработать за 0,4 с;

• в квартире нет системы уравнивания потенциалов;

• розетки защищаемых линий находятся не в помещении или в опасных помещениях (души в гостиницах, квартирах, ванные);

• в сооружении металлический каркас (например, в ларьках).

Защита от поражения электрическим током предполагает обязательную защиту линий от сверхтоков. Для этого можно (для подключения нескольких линий сразу – необходимо!) установить перед УЗО автоматический выключатель (он же предохранитель). Правила устройства электроустановок (ПУЭ) рекомендуют  «использовать УЗО, представляющее собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтоков».

Место установки УЗО – квартирный или этажный щиток жилого здания.

Ссылки

Выбор автомата

Автомат осуществляет размыкание при скачках, перегрузках, КЗ, когда проводка не соответствует мощности потребителей. Правила подключения автоматов, их подбора надо учесть, как и вся автоматика, они подбираются по сумме кВт запитывемых приборов.

Номинал АВ надо брать с резервом, например, для нагрузки до 3500 Вт (1.5–2.5 кВт) достаточно 16 А, до 4400 кВт — 20, больше — 25. Высчитывают по уравнению: мощность умножают на 1000 и делят на 220. Устройство на 5 кВт предполагает выбор изделия на 22.72 А (5×1000 : 220). Но берут АВ на 25 А, он как раз подойдет с запасом.

Есть таблицы для подбора АВ, учитывающие токовые номиналы, кВт, сечение проводки:

Характеристика временно-токовая, так называемая кривая отключения, отображает, как зависит скорость сработки от величин токов. Есть типы B, C, D. Чтобы на входе АВ был включенным при задействовании аппарата ниже по схеме, его номинал и временно-токовая категория должны быть выше. Например, D — на вх., C — после него.

Тип C — это «быстрые» изделия, ток расцепления равен 7-кратному номиналу; B — 4-кратному; D — 15-кратному. Для оборудования с нагревательными узлами (ТЭНами) ставят тип B, но он высокочувствительный поэтому используют и тип C.

При монтаже соблюдают селективность: вводной номинал больше последующих АВ, но суммарно значения последних могут быть выше. Но эта характеристика у группового АВ должна сравниваться или превышать ток защищаемого устройства.

Срабатывание узо без нагрузки

Алгоритм поиска неисправностей, помогает быстро найти причину, при срабатывании УЗО. Для надежной защиты, не забывайте ежемесячно проверять работоспособность УЗО при помощи кнопки Тест.

Нагрузка — приемники электрической энергии: светильники, электрочайник, стиральная машина, телевизор, холодильник, электроплита, теплый пол и т.п.

Питающие линии — электропроводка и распределительные коробки, выключатели и розетки.

Цепь питания нагрузки — рассматривается весь участок питания, включающий в себя, и нагрузку, и питающие линии.

Алгоритм поиска неисправностей при срабатывании УЗО

Если УЗО не включается при отключенных автоматах, это означает, что есть утечка в изоляции проводов щита или УЗО неисправно.

Если УЗО не включается при отключеннии всей нагрузки, это означает, что есть утечка в питающих линиях.

Под аббревиатурой «УЗО» понимается устройство, которое предназначено для размыкания контактов при достижении заданной величины значения дифференциального тока, что гарантирует безопасность в отношении человеческой жизни

Важно понимать, что ошибки при подключении узо чреваты серьезными последствиями

В отношении проводки, расположенной в квартире, существуют технические нормы, которые обусловливают наличие дифференциальной защиты розеточных сетей. При этом проводка обязательно должна быть трехпроводной. В то же время достаточно редко эти условия соблюдаются на практике.

В частности, преимущественно распределительные щиты оборудуются УЗО или дифференциальными выключателями типа автомат, если подключается стиральная машина, которая устанавливается в ванной комнате.

Важно

Нормы ПУЭ предполагают обязательность установки защиты от утечки токов, если тот или иной электроприемник устанавливается в ванной комнате. Поэтому специалисты, осуществляющие установку стиральной машины, монтируют в щите устройство в виде отдельного аппарата дифференциальной защиты.

В данном случае установка узо ошибки подключения должна избегать, так как это снижает уровень безопасности или приводит к неправильной работе устройства, например, оно может постоянно срабатывать.

Чтобы подключение УЗО было осуществлено правильно, изначально следует понимать принцип работы этого устройства. Подключение любого электрического устройства основано на том, что ток через фазный провод подается на прибор, а затем происходит его возврат по нулевому проводу. Теперь попробуем внести ясность в принцип, определяющий работу УЗО, и рассмотрим возможные ошибки его подключения.

Почему важно не допускать ошибки при подключении УЗО

Достаточно широко распространены ситуации, когда защитное устройство начинает работать неправильно. Например, периодически происходят отключения, которые ничем не обоснованы, то есть утечек тока нет и нагрузка не превышает допустимые параметры.

При этом основная масса людей предпочитает купить новое УЗО и не задумывается о причинах столь некорректной работы устройства этого вида.

А между тем зачастую проблема обусловливается неправильным монтажом, что и является причиной сбоев в работе. Работа электромонтажников, которые осуществляют установку УЗО, по некоторым причинам может быть произведена с ошибками, влияющими на эффективность защиты.

Исходя из этого, надо знать нюансы функционирования УЗО, чтобы ошибки при подключении узо не перешли в разряд неразрешимых проблем.

Чем грозит ошибочное подключение УЗО? Если подключение было произведено не правильно, УЗО не будет выполнять своих прямых функций, т.е. не будет реагировать на ток утечки, а также возможно присутствие ложных срабатываний при отсутствии каких, либо повреждений в сети.

Подскажите, почему УЗО срабатывает без нагрузки

Пользователь ianzzz написал.

Но думаю что УЗО должно срабатывать под высокой нагрузкой.

УЗО срабатвает на диф ток.

ИЭК BA47-29 C16 — это же не УЗО!

Вот даже погуглите: ‘

Китайчата, ИЭК IEK EKF DECraft не надёжные. Может автмоат глючит просто. замените на: ABB, SchneiderElectric, Legrand, Hager.

Пользователь Dale написал.

Я вот сейчас буду жостко ругаться, вплоть до бана.

А вот не надо шуметь и огнём пыхать.

«Стройпарк»

ООО «Два Брата»

Дизайн ванной в квартире со стиральной машинкой

Конструктивное исполнение УЗО

Опциональные особенности защитного механизма помогут разобраться в принципе действия УЗО, а именно воспроизводимую реакцию аппарата на утечку тока.

К ключевым рабочим узлам относятся:

• трансформаторный дифференциальный датчик;
• пусковой орган — механизм, разрывающий некорректно функционирующую электроцепь;
• электромагнитное реле;
• контрольный блок.

К датчику подключены встречные обмотки – фаза и ноль. При нормальном режиме работы сети, эти полупроводниковые элементы образуют в сердечнике магнитные потоки, имеющие противоположное направление по отношении друг к другу. За счет этого магнитный поток равен нулю.

Трансформатор состоит из замкнутого стального сердечника, на который надеты две катушки: первичная – подключена к источнику переменного тока, вторичная – подсоединена к нагрузке. Во сколько раз трансформатор увеличивает напряжение переменного тока, во столько же раз уменьшается сила тока

Ко вторичной обмотке, намотанной на магнитопровод трансформатора, подключено реле электромагнитного типа. Если в сети соблюдены стандартные условия работы, оно не задействовано.

При возникновении утечки тока вся работа кардинально меняется. Фазный и нейтральный проводники начинают пропускать разные величины тока. Теперь силовое значение и направление магнитных потоков на сердечнике трансформатора также будут иметь различные параметры.

Во вторичных витках появляется ток и при достижении заданных значений, воспроизводится срабатывание электромагнитного реле. Оно подсоединено в паре с механизмом расцепления. Эта связка в нужный момент реагирует и расцепляет электросеть.

Согласно требованиям пожарной безопасности контрольные проверки устройства дифференциальной защиты производится регулярно, не менее одного раза в месяц. Для этого на приборе есть специальная кнопка «ТЕСТ»

Принцип действия/работы УЗО состоит в следующем: подача тока с фазной линии на контрольное сопротивление и после этого — на нейтральный провод, минуя датчик.

Таким образом создаются условия разных показателей тока на входе и выходе прибора. Этот дисбаланс и должен привести к запуску узла отключения.

В зависимости от разработчиков, схемотехническое устройство может разниться, однако принцип, используемый в работе УЗО, будет идентичный у всех моделей.
