Установка коаксиального дымохода по шагам

Преимущества коаксиальной трубы

При рассмотрении конструкции и преимуществ коаксиальных труб, нужно еще раз отметить, что коаксиальные дымоходы предназначаются не для всех типов котлов. Чтобы устройство работало максимально эффективно, нужно учесть, что оно устанавливается на котел, который имеет закрытую камеру сгорания, а также с принудительной тягой. Только так котел может работать максимально продуктивно. Газовые котлы с принудительной подачей кислорода могут быть настенными и напольными.

Основное преимущество коаксиального дымохода заключается в том, что система довольно простая. Это значит, что котел можно установить в любой части дома. Итак, уместно перечислить все преимущества, которыми обладают коаксиальные трубы для газовых котлов.

1. Дымоход расположен в горизонтальном положении. Это означает, что не нужно будет делать отверстие в потолке для вывода трубы. Она направляется через ближайшую возле котла стену.
2. Коаксиальный дымоход не связан с воздушной массой помещения. Когда котел работает, то кислород, находящийся внутри помещения не участвует в процессе горения газа. Следовательно, продукты сгорания не попадают в комнату, как это происходит в случае с обычными газовыми устройствами.
3. Когда воздух поступает с улицы в котел, он немного нагревается. Это возможно благодаря тому, что труба, через которую поступает кислород, нагревается от другой трубы, через которую выходит продукт сгорания. Коэффициент полезного действия котла значительно возрастает.
4. Коаксиальный дымоход можно установить самостоятельно. Для этого не нужно иметь определенных знаний. Кроме того нет необходимости выполнять перепланировку для монтажа коаксиального дымохода. Это значит, что газовый котел с закрытой камерой сгорания можно устанавливать даже в квартире.
5. Коаксиальный дымоход не может послужить причиной возгорания. Дело в том, что он в достаточной мере охлаждается воздухом, который поступает из улицы в котел.
6. Коаксиальный дымоход не требует установки дополнительной котельной. Котел можно устанавливать в любом месте: в квартире, в подвале, в кладовке.

Керамический дымоход

Особенности монтажа

Горизонтальный тип дымохода достаточно прост в установке, к тому же он занимает намного меньше места. Для получения максимально качественной работы необходимо следовать ряду требований:

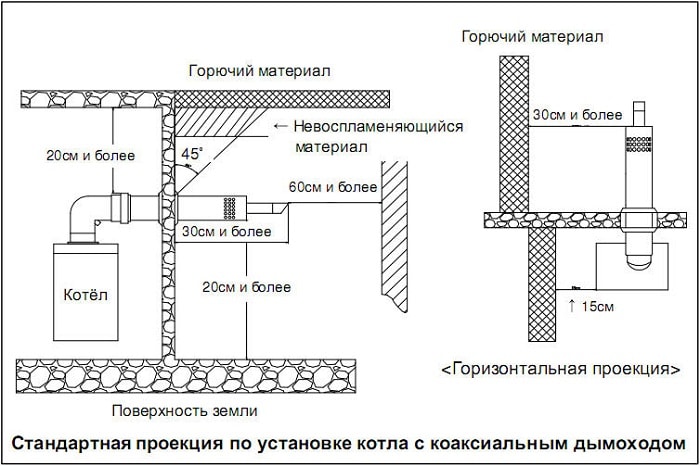

1. Наружная труба должна находиться в 2 метрах от земли.
2. Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. по вертикали и горизонтали должно быть как минимум 0,5 метра.
3. Если над отверстием вентиляции присутствует окно, расстояние до его нижней области должно быть не меньше метра.
4. Под коаксиальной трубой обязательно должно быть свободное пространство не менее 1,5 метров. На этом расстоянии не должно находиться никаких препятствий, столбов, стен и заборов.
5. Если приемник для сбора конденсата отсутствует, то трубу нужно поместить с уклоном к земле. Его угол должен составлять от 3° до 12°.
6. Запрещается выводить канал в любое другое пространство, кроме улицы.
7. Если газовые трубы и детали дымохода проходят рядом, следует выдержать между ними расстояние в 20 см.

Труба дымохода может быть размещена под навесом или балконом. Чем ближе к балкону располагается отверстие дымохода, тем больше должна быть длина наружной части трубы. Существует мнение, что при горизонтальной схеме установки длина дымохода не должна быть более 3 метров. Это не всегда верно. Некоторые разновидности оборудования имеют длину 4−5 метров.

Чтобы произвести установку коаксиального дымохода своими руками, нужно запастись необходимыми материалами. Список инструментов может отличаться в зависимости от ситуации, но чаще всего требуются такие приспособления:

• сами трубы;
• переходник, соединяющий дымоход и котел;
• тройник, колено;
• обжимные хомуты для эффективной фиксации деталей.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу — несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать поэтапной инструкции:

1. Для начала необходимо поместить газовый котел на свое место, а на стене здания снаружи наметить центр предполагаемого выхода трубы.
2. Теперь котел следует временно убрать и с помощью перфоратора и режущей коронки пробурить отверстие в несущей стене. Ее диаметр должен быть больше размера наружной трубы на 20 мм.
3. К отверстию котла на выходе нужно подключить переходник. При подсоединении следует воспользоваться герметизирующей прокладкой. После чего с помощью саморезов или винтов следует прикрепить фланец адаптера к поверхности котла.
4. Трубу нужно подсоединить к наружному патрубку адаптера. Для создания надежной фиксации нельзя пользоваться никакими герметиками.
5. Обязательно нужно проверить герметичность соединений и фиксацию креплений. Если все сделано правильно, трубу заводят в отверстие в стене.
6. Теперь котел можно вернуть на свое прежнее место и закрепить на стене. Дымовую трубу нужно установить с уклоном 3−5 градусов в сторону улицы. Следует зафиксировать ее в стене с помощью маленьких камешков.
7. Пробоины между наружным кожухом и стеной нужно заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отработанные вещества выходят по герметичному каналу, а поступление воздуха происходит снаружи, нужно позаботиться о хорошей вентиляции комнаты, в которой помещен котел. Это позволит поддерживать идеальные показатели влажности в помещении, что положительно скажется на работе оборудования и продлит его срок службы.

Какой бы качественной ни была система, она может выйти из строя через какое-то время. Если в котельной произойдет небольшая поломка, при качественной вентиляции угарный газ будет выходить естественным образом. В таком случае риск отравления газом значительно снижается.

Коаксиальный дымоход — надежное, эффективное и простое в установке оборудование. Чтобы система работала качественно, необходимо соблюдать требования при монтаже и следовать инструкции по эксплуатации.

Достоинства и недостатки такого решения

Коаксиальные трубы в сочетании с газовым отопительным оборудованием обеспечивают качественную работу всей системы. Во многом это обусловлено положительными качествами, присущими рассматриваемому виду дымоходов.

Основные достоинства коаксиальных труб выглядят следующим образом:

• Значительное увеличение эффективности отопительной системы;
• Безопасный и постоянный вывод продуктов сгорания;
• Хорошая защищенность конструкции от закупоривания;
• Конденсат отводится из системы по безопасному контуру, а по отдельной трубе в систему поступает воздух;
• Низкая вероятность возникновения неполадок;
• Простота конструкции при высокой эффективности.

Все эти достоинства в совокупности серьезно повышают КПД системы в целом. Например, постоянная подача свежего воздуха по внешней трубе обеспечивает систему необходимым для горения кислородом. Конденсат тоже удерживается на внешней трубе и постепенно высыхает, поэтому внутренняя часть системы оказывается защищена.

Аспект с конденсатом очень важен – большую часть внутренних повреждений системы провоцирует именно он. В результате выделения конденсата и сопутствующих ему процессов окисления на поверхности трубы появляются твердые осадки, которые впоследствии необходимо очищать. Использование коаксиальной трубы с ее особыми характеристиками позволяет существенно упростить очистку конструкции.

Впрочем, у коаксиальных труб есть и несколько недостатков, среди которых:

• Высокая стоимость материалов;
• Стандартизация труб не позволяет создавать конструкцию индивидуальной конфигурации;
• Монтаж коаксиального дымохода очень сложно провести самостоятельно;
• При монтаже необходимо соблюдать ряд требований безопасности, что далеко не всегда получается сделать.

Методы выявления нарушений контролирующими организациями

Знаменитый писатель Виктор Драгунский использовал в одном из своих рассказов тезис «всё тайное становится явным». И в нашем случае это выражение весьма актуально, поскольку в один прекрасный день к жильцу может прийти представитель коммунальной службы с целью проверки.

ФОТО: kerchinfo.comВизит инспекции грозит налогоплательщику как минимум в день поверки счётчика, указанный в паспорте изделия

В качестве способов вычисления незаконных действий и последующего начисления штрафа за хищение электроэнергии (а также воды или газа) сотрудники пользуются следующими приёмами:

• измерение уровня магнитного поля вокруг устройства при помощи тесламетра;
• проверка состояния пломбы или антимагнита на счётчике электроэнергии (либо воды), установка которого производится заранее управляющей компанией либо иным уполномоченным лицом;
• попытка застать домовладельца врасплох, поскольку неподготовленный человек может не успеть убрать инструмент хищения, будучи пойманным « с поличным».

ФОТО: festima.ruСрыв пломбы с измерительного прибора не поможет скрыть факт воровства, усугубляя и без того неприятную ситуацию

Правила приготовления фундаментного раствора

Как приготовить бетон М100 и М200?

Далеко не всегда нам может понадобиться бетон высокой проектной марки. В ряде случаев можно использовать смесь намного меньшей стоимости. Например, для бетонной подготовки вполне может подойти бетон М100. Чтобы приготовить такую бетонную смесь воспользуемся приведенной ниже таблицей.

В этой таблице приведены объемные соотношения компонентов бетона.

В заключение хотелось бы подчеркнуть, что правильный расчет пропорций бетонной смеси зависит в первую очередь от предъявляемых требований к будущему фундаменту, и от фракций заполнителей.

Следует учесть, что в приведенных таблицах отображены лишь усредненные данные, но при некоторых уточнениях и поправках они могут вполне быть использованы в строительстве дома.

Навигация по записям

Какой лучше выбрать

Выбор коаксиального дымоотвода обусловлен прежде всего типом отопительного аппарата и его местом нахождения.

Иногда выполнить все требования, касающиеся горизонтального монтажа, невозможно. Например, окна в стене дома расположены вблизи друг от друга.

В таком случае двухканальный дымоход лучше вывести вертикально через потолок и крышу. Протяженность такого дымоотвода зависит от мощности имеющегося котла.

Если обогревательный аппарат принадлежит к настенным, то выбирают горизонтальный тип. К напольному обогревателю лучше подойдет вертикальное устройство, обеспечивающее большую силу тяги.

Требования к установке коаксиального котла

Использование коаксиальных систем дает возможность использовать газовый теплогенератор с закрытой камерой сжигания не только в частном домовладении, но и в многоэтажных домах. Независимо от того, где именно устанавливается агрегат, необходимо соблюдать следующие правила:

• Поскольку для установок с принудительным отводом продуктов сгорания вертикальный участок дымохода не является необходимым условием, вывод наружу целесообразно осуществлять горизонтально, через ближайшую к агрегату стену;
• Максимальная допускаемая длина коаксиальной системы отвода отработанных газов не должно быть больше 3 – 4 м;
• Отверстие для вывода трубы должно размещаться не менее чем в 2-х метрах от земли;
• Дымоотводная труба должна находиться на расстоянии полутора метров от окон и дверей, недопустима близость заборного окна вытяжки;
• Для обеспечения удаления конденсата коаксиальная система устанавливается под углом 3 – 5 к горизонту.

Как правильно установить коаксиальный дымоход газового котла

Каждый производитель коаксиального дымохода для газового котла снабжает комплект инструкцией по эксплуатации для потребителя. Ошибки, совершаемые при монтаже, могут привести к поломке оборудования. Монтажные работы производят в последовательности:

1. Устанавливают котел, вымеряют центр дымохода, просверливают отверстие в стене, при необходимости заполняют пространство базальтовой плитой или огнестойкой монтажной пеной.
2. Собирают коаксиальную систему.
3. Наружу выводят трубу и проверяют угол наклона.

После завершения процесса монтажа обязательно проверяют герметичность стыков

В чем преимущества коаксиальных дымоходов?

Вот чем они так хороши:

• Высокий КПД, благодаря хорошо нагретому поступающему воздуху.
• Компактность – ведь вместо двух массивных труб по объему получается одна.
• Отсутствие необходимости дополнительной вентиляции.
• Высокая экологичность.
• Безопасный для человека воздух в котельной – ведь котел в этом случае берет уже «свой», специально поставляемый кислород.
•  Снижение стоимости отводящих систем.
• Решение проблемы с конденсатом в дымоходе.
• Значительное снижение топливных расходов для бани.

Еще одно преимущество такого дымохода: поступающий холодный воздух хорошо хранит стены от чрезмерного перегрева.

А вот что может не порадовать, так это риск обмерзания трубы малого диаметра. Это происходит из-за того, что температура топочных газов при выходе из дымохода оказывается уже низкой – ведь она греет попутно внутреннюю трубу. А потому образование конденсата для коаксиальных дымоходов – норма. Вот только при уличной температуре -15 градусов, что для России абсолютно нормально, труба может обмерзнуть со всеми неприятными последствиями.

Существует даже мнение, что коаксиальные дымоходы вообще не подходят для суровых зим России – они изначально были разработаны для широт более южных стран. Потому и обмерзают. А вот некоторые эксперты полагают, что такое обмерзание – всего лишь результат неправильного проектирования дымохода, и не более. Но итог один: турбонадув, оцинкованная камера и горелки из-за промерзания и обледенения быстро выходят из строя, и ремонтировать их дорого.

Но как видно из практики, обмерзают обычно те модели, у которых в погоне за высоким КПД температура дымовых газов практически доходит до точки росы – для этого диаметр дымохода уменьшают до минимума. Для южных континентов это ничего не меняет, а вот в русскую зиму с ее далеко не самой меньшей температурой -15˚С дымоход обмерзает практически до остановки самого котла. И сами производители отвечают на этот вопрос так: «Мы не тестировали систему при таких температурах». То есть чем уже труба коаксиального дымохода, тем менее она приспособлена к зиме. Просто возьмите себе это на заметку.

Также коаксиальные дымоходы плохо переносят перепады напряжения и отключение электричества – это правда.

2 Какие этапы должны присутствовать при монтаже коаксиального дымохода и что важно не забыть?

Чтобы установка коаксиального дымохода своими руками была правильной, важно не забыть ничего и точно следовать всем необходимым этапам, о которых вы сможете узнать из нашей статьи

Схема соединения коаксиального дымохода

Для начала определите, горизонтально или вертикально вы будете устанавливать дымоход. Вертикальная установка коаксиального дымохода делается редко, так как такое устройство более габаритно.

К тому же, для установки такого типа дымохода необходимо пробивать отверстие в крыше, что не всегда легко сделать. Но все же иногда установка коаксиального дымохода baxi такого типа необходима.

Это бывает в тех случаях, когда из-за планировки помещения горизонтальная установка просто невозможна. Этому могут мешать выступы стены, батареи, двери либо окна.

Виды соединений коаксиального дымохода

Но если всех этих преград нет, то смело устанавливайте коаксиальный дымоход горизонтально, так как такое расположение в сочетании с вентилятором наиболее оптимальное.

Горизонтальную установку, в основном, предполагают и правила установки коаксиального дымохода в многоквартирном доме. Это обусловлено и тем, что в если квартира находится не на самом верхнем этаже, то вертикальная установка невозможна.

Правила монтажа коаксиального дымохода для газового котла предусматривают то, что все переходники, тройники и хомуты, колена должны быть подобраны в соответствии с диаметром коаксиальной трубы.

Схема прохода коаксиального дымохода через стену

Важно следить за тем, чтобы расстояние между двумя трубами такого дымохода всегда сохранялось на одинаковом уровне, в том числе и в местах использования переходников и других вспомогательных элементов монтажа. Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы. Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Также герметичность системы сможет дать гарантию того, что воздух с примесями продуктов горения не будет смешан со свежим, что не есть желательным явлением, так как может спровоцировать задымление комнаты.

Правила монтажа коаксиальных дымоходов предписывают размещать конструкцию в отдалении от газопроводов. Также установка коаксиального дымохода в многоквартирном доме совершается так, чтобы выход располагался не близко к окну, и не очень низко над котлом – это требования безопасности.

Потоки воздуха через коаксиальный дымоход

До окна должно быть не менее 600 мм, а от верхнего края котла – не менее, чем 1, 5 метра.

Установка коаксиального дымохода в деревянном доме имеет свои правила. Дерево чувствительно к влаге, поэтому стены такого дома надо уберечь от конденсата, который может возникнуть при охлаждении горячего выходящего воздуха.

Для этого монтаж коаксиального дымохода в деревянном доме производится с применением теплоизоляционных материалов, чтобы на поверхности трубы температура была ровная.

Там, где труба выходит на деревянные покрытия, можно использовать стальные листы для обивки, чтобы снизить вероятность самовозгорания.

Еще один из видов коаксиального дымохода

Правила установки коаксиального дымохода для газового котла хорошо знает специалист, который все сделает быстрее и качественнее, чем вы, если у вас , конечно, нет солидного опыта в данной сфере.

В некоторых новостройках при прокладке коммуникаций уже предусмотрено индивидуальное отопление.

Поэтому там проложена единая система коаксиальных дымоходов, что избавит вас от лишних хлопот и даст уверенность в том, что все требования к монтажу коаксиального дымохода газового котла соблюдены.

2.1 Правила прокладки коаксиального дымохода к котлу — видео

style=»display:block; text-align:center;»
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Преимущества и недостатки покупки коаксиальных дымоходов для газового котла

Чтобы покупателю легче было сделать выбор, мы приведём основные достоинства коаксиального дымохода:

• для поддержания горения кислород поступает извне, а не из помещения;
• дымоход занимает немного места, что существенно экономит пространство вокруг;
• организованная система воздушных потоков увеличивает производительность оборудования;
• дымоход пожаробезопасен;
• простой монтаж.

Коаксиальный дымоход можно установить на оборудовании, работающем на разных видах топлива: твёрдом, жидком и на газу. Необходимо отметить и некоторые недостатки, чтобы в процессе эксплуатации не возникло неприятных неожиданностей:

• обмерзание – эксперты считают, что причиной его появления является неправильный теплотехнический расчёт, а не суровый зимний климат;
• при установке вертикальной конструкции может возникнуть проблема сбора конденсата. Об этом известно производителям, и некоторые модели стали комплектовать со специальным резервуаром.

Обмерзание происходит из-за неправильного монтажа трубопровода

Особенности ценообразования

Установка коаксиального дымохода

Учтите, что неправильное строительство или монтаж коаксиальной дымоходной системы может свести на нет все ее преимущества. Для правильного монтажа следуйте пошаговой инструкции:

1. Убедитесь в наличии всех необходимых материалов и инструментов. Для этого вам понадобиться набор коаксиальных труб и соединительных элементов, накладки на стены для формирования уплотнений и уличный наконечник.
2. Прежде чем приступить к монтажу произведите разметку, рассчитайте путь дымохода, уберите лишние предметы, сделайте в стене отверстие соответствующего диаметра. При проектировании установки убедиться, что вблизи трубы не будут находиться легковоспламеняющиеся предметы.
3. Лучшим выбором будет одновременный монтаж газового нагревательного котла и соответствующего ему коаксиального дымохода.
4. Место выхода дымохода должно располагаться примерно на метр-полтора выше уровня камеры сгорания газа. Для достижения оптимального расположения дымоходную систему можно удлинит, но монтаж в ней более двух колен приведет к образованию завихрений с резкому снижению ее эффективности.
5. Коаксиальная труба соединяется с выходным патрубком камеры сгорания газового котла с помощью хомута. Он фиксируется посредством двух болтов.
6. После этого собираем дымоходную систему в соответствии с спроектированной конфигурацией.
7. Между собой колена дымохода также фиксируются посредством хомутов.
8. На выходном участке дымохода формируем небольшой уклон вниз, так, чтобы конденсирующаяся влага самотеком удалялась из системы.
9. На верхнюю наружную часть коаксиального дымохода может надеваться защитная флюгарка.

Утепляем коаксиальный дымоотвод

При низких отрицательных температурах на улице некоторые участки коаксиального дымоотвода вполне могут промерзать, что отрицательно сказывается на его эффективной работе. Для того, чтобы избежать негативных моментов — такие участки необходимо утеплять. Казалось бы это разумное решение, но сама конструкция «труба в трубе» сводит на нет любое утепление». Вместо этого лучшим выходом будет уменьшение сечения дымоходной системы. В том случае, если на оголовке дымохода наблюдается обмерзание – попробуйте сделать покороче внутреннюю трубу системы. В этом случае смерзания конденсата можно избежать. В крайних случаях практикуется установка двух раздельных стальных труб, одна из которых забирает воздух, а другая выводит продукты сгорания.

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Использование коаксиального дымохода позволяет выводить продукты сгорания через фасад дома,нет необходимости устанавливать 5м вертикальную дымовую трубу

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой монтаж котла , потому что не придется устанавливать систему принудительной вентиляции . Кроме того, к этим конструкциям предъявляются иные требования, чем к традиционным дымоходам. В результате система удаления продуктов сгорания занимает меньше места.

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если установка дымохода не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Технология монтажа коаксиального дымохода

Процесс установки наружного и внутреннего коаксиального дымохода имеет отличия. Рассмотрим оба варианта.

Установка внутренней системы

Прежде всего проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем приступаем к подготовке отверстия в стене, через которое дымоотводный канал будет выходить на улицу.

Его диаметр должен точно соответствовать размерам коаксиальной трубы. После выполнения отверстия можно приступать к монтажу конструкции. Его начинают с выходного патрубка котла, к которому крепят соответствующий элемент дымохода.

Получившееся соединение фиксируют хомутом и закрепляют с двух сторон болтами. Далее последовательно собирают всю конструкцию. Каждый элемент вставляется на место и закрепляется при помощи специальных хомутов, чтобы придать системе дополнительную надежность. Поверх креплений устанавливаются декоративные накладки, так сохраняется привлекательный вид конструкции.

Дымоход выводится через стену на улицу. При необходимости на выходную трубу устанавливается дефлектор или дополнительная защита от ветра. Участок прохода в стене заделывается. При этом соблюдаются требования противопожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и накрываются фартуком.

Наружный дымоход коаксиального типа вертикальной ориентации. Такие системы достаточно просты в монтаже

Монтаж наружной конструкции

Перед его началом определяют место выхода коаксиального дымохода и намечают его расположение на стене здания. Затем выполняется отверстие в стене с диаметром соответствующим сечению дымоотводящего канала.

Далее проводятся все внутренние работы. Начинают с соединения трубы с отопительным прибором. Для этого используется одноконтурное колено и двухконтурный тройник.

Последний нужен для закрепления конструкции в вертикальном положении. Получившаяся конструкция закрепляется на поверхности стены специальными кронштейнами.

Далее все работы проводятся аналогично описанному выше способу. Участок выхода дымохода заделывается и продолжается сборка трубы до нужной высоты. Конструкция закрепляется к стене хомутами. Для соединения двухконтурных труб используются переходные узлы.

Раздельные дымоходы.

Раздельные дымоходы применяют если необходимо увеличить длину дымохода. Для некоторых котлов длина раздельных дымоходов может достигать 30 метров. Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя. Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель. На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.

Различные способы установки раздельного дымохода.

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

• Отвод 90° укорачивает дымоход на 0,5 метра.
• Отвод 45° укорачивает дымоход на 0,25 метра.
• Первый отвод 90° не учитывается.

Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения, а общая длина приточной трубы не должная превышать 10 метров.

Отведение конденсата из дымохода.

При работе котла неизбежно появление конденсата в дымоходе. Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

• Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
• Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
• Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.
