Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

• дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
• хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
• юбка (элемент, защищающий место выхода трубы через кровлю);
• кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Ошибки в монтаже дымохода

Так как правильно установить печь в доме и вывести трубу через стену получается не всегда, следует рассмотреть самые распространённые ошибки монтажа, чтобы избежать их. Некорректная робота конструкции возможна в таких случаях:

• Недостаточное количество утеплителя на стыке элементов. В этом случае труба будет перегреваться.
• Наличие стыков в местах прохождения через стену или кровельный свес. Такой монтаж повышает риск возгорания капитального сооружения.

Видео описание

В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:

• Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
• Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
• Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.

Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.

Советы специалистов

Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:

• если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
• слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);

Правила монтажа труб дымоходаИсточник krovgid.com

Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.

Срок эксплуатации наружного дымохода

Срок службы конструкции зависит от материала её изготовления и правильности монтажа. Керамические трубы при правильном использовании буду выполнять свою функцию до 40 лет. Кирпичный дымоход можно эксплуатировать более 50 лет. Нержавеющую сталь придётся поменять через 15-20 лет, но тут все зависит от толщины металла. Оцинковка имеет самый короткий срок службы: до 10 лет.

На долговечность конструкции влияет температура нагрева отходящих газов. Качественная сэндвич-система простоит до 20 лет. Сооружения служат дольше, если отопительное оборудование работает на газу или пеллетах.

Коротко о главном…

Дымоходы бывают одно- и двустенными. По материалу изготовления выделяются металлические, кирпичные сооружения и конструкции из сэндвич-труб. Последний вариант является оптимальным для частных домов. При монтаже дымохода соблюдаются правила его размещения в помещении. От правильности определения диаметра и высоты конструкции зависит её функциональность, а также наличие тяги в отопительном оборудовании.

Технология монтажа через деревянную и кирпичную стену одинаковая, но есть некоторые нюансы: древесина больше подвержена воспламенению и требует максимальной защиты. Во время монтажа нужно соблюдать пожарные нормы, а также учитывать возможные ошибки.

Отделка

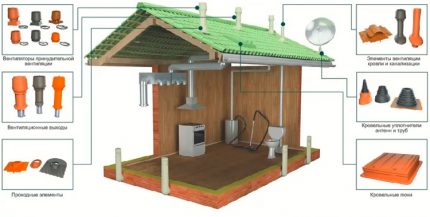

Общая характеристика вентиляционных узлов крыши

При монтаже различных технических коммуникаций вентиляционные трубы традиционно устанавливаются на крыше. Подобный подход имеет специфические особенности и требует скрупулезного соблюдения технологии установки.

Вентиляционные узлы прохода во многих случаях обладают схожей у различных моделей конструкцией. Они применяются для принудительного и естественного процесса вывода отработанного воздуха, конденсата, испарений за пределы здания.

Все виды кровельных проходок должны быть безупречно выполнены и герметичны, чтобы атмосферная пыль и вода не проникали в жилые и подсобные помещения. По схемам кровельных проходов обустраиваются не только вентиляционные трубы, но и аэраторы, и дымоходы, и антенны, и кровельные люки

Вентиляционная труба узла на крыше располагается так, чтобы отработанный воздух имел возможность выходить беспрепятственно.

Для скатных крыш удобным решением будет установка вентиляционной трубы рядом с коньком. Такая конструкция не требует дополнительного усиления и установки системы очистки от снега.

При близком расположении вытяжных труб к коньковому хребту на систему оказывается наименьшее давление ветра. Однако для формирования нормальной тяги вентиляционная труба (шахта) должна быть выше конька минимум на 0,5 м. Это требование не относится к аэраторам и кровельным вентиляторам, решающим задачи осушения кровельного пирога

Изготовление систем прохода соответствует ГОСТу 15150, а именно:

1. Толщина материала превышает 1,9 мм.
2. Диаметр окружности – 10-12,7 см. У узлов с квадратным сечением размеры могут варьироваться.
3. Обрабатывается антикоррозийными смесями.
4. Размер кольца-опоры обязательно превышает диаметр патрубков.
5. Длина конструкции должна составлять максимум 1 м.

Сам узел может размещаться на железобетонный стакан или непосредственно на участок кровли.

Потребителю сейчас предложен широкий ряд универсальных и специализированных устройств для герметичного и оперативного оформления кровельных проходов как внутренней вентиляционной системы, так и осушения кровельных слоев

На размеры и форму выхода влияет вид покрытия, его толщина и особые характеристики материала, а также характеристики всей системы вентиляции. Выбор ее зависит от условий созданных внутри здания: степени влажности; запыленности комнат; загазованности и пр.

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета. После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо. https://www.youtube.com/embed/ZUFeXlfm5cw

Ключевые функции и технические характеристики споттера

Самодельный или заводской споттер, имеющий промышленное назначение, обладает рядом таких важных функций:

• соединение деталей посредством сварки ремонтных шайб с использованием споттера;
• сварка точечным методом с применением металлического электрода, которая вытягивает металл панели;
• возможность прогревать металлические детали углеродным электродом и затем их охлаждать. Благодаря такой функции сварочного аппарата можно выполнять осадку металлов;
• особенности конструкции споттера делают его очень простым и удобным в плане эксплуатации;
• наличие двух сварочных режимов в споттере. Первый режим постоянного включения с применением углеродного электрода, а второй – с кратковременным включением, который регулируется по времени. Он используется с применением металлического электрода и часто используется для приварки шайб;
• наличие в споттере принудительной системы охлаждения и термостата для отключения сварочного аппарата при перегреве и автоматического его включения при нужной температуре для сварки.

Основные технические характеристики устройства:

• 220 вольт – требуемое напряжение питающей сети для нормальной работы споттера;
• 56-60 Гц – требуемая частота сети переменного тока;
• 10 кВт – максимально допустимая мощность;
• 1300 А – максимально возможный рабочий ток;
• около 8-9 В – напряжение для вторичной обмотки аппарата для сварки;
• 0-1,2 секунд – предел установки времени;
• два рабочих сварочных режима – таймер при точной сварке и непрерывный режим при обычной сварке и темперировании;
• 15 процентов – производительность при точечной сварке деталей из металла с учетом максимальной выходной мощности;
• 75 процентов – производительность при угольном варе с учетом максимальной выходной мощности;
• от 100 кг и больше – тяговое условие для иглы;
• 100 кг и выше – тяговое условие для шайбы;
• 380 на 290 на 840 мм – длина, ширина и высота изделия;
• 32 кг – вес конструкции.

Безопасность эксплуатации

Нормы и правила отделки

Все, что связано с печным хозяйством является пожароопасным объектом, поэтому нормы и правила точно регламентированы. В Российской Федерации для этого существует СНиП 41-01-2003. Основными нормами к отделке печных труб являются:

• все отделочные материалы должны иметь точку воспламенения на 20 градусов по Цельсию больше, чем максимальная температура снаружи дымохода, но лучше всего позаботиться об отделке негорючими материалами;
• дым должен беспрепятственно выходить из дымохода;
• если же ведется строительство бетонного дымохода, то материал должен быть армированным, жаропрочным и иметь толщину более 60 мм;
• если же обшивка трубы полностью из металла, то он должен быть антикоррозийным (для этого на материал наносится специальное покрытие);
• керамические дымоходы, которые не обустроены специальной теплоизоляцией, должны иметь зазор до деревянных конструкций не менее 250 мм;
• при изготовлении и отделке трубы не должны использоваться асбестовые материалы;
• расстояние между дымоходом и деревянной обрешеткой должно превышать 130 мм;
• стены трубы должны иметь толщину более 120 мм.

Установка трубы относительно крыши по СНИП 41-01-2003Источник yandex.net

Если же есть возможность, то лучше всего использовать материалы, которые по своей природе имеют стойкость к ржавчине. Это позволит избавиться от необходимости обработки специальными растворами и создания дополнительных покрытий.

При работе с дымоходом на основании этих правил и норм, владелец получит безопасную трубу, которая не станет причиной возгорания или разрушения здания.


Узел прохода дымовой трубы через плоскую кровлю

При монтаже дымовой трубы на плоской крыше, важно помнить, что ее высота над поверхностью кровли должна составлять 500 мм согласно нормативам СНиП. Через бетонную плиту перекрытия может выводиться круглая труба, прямоугольный короб дымохода или непосредственно кирпичный дымоход. Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа

Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа.

Особенности обустройства прохода через скатную крышу

Как закрепить дымоход на крыше? На дымовой трубе с внутренней стороны крыши требуется смонтировать фланец, достаточно жесткий, чтобы воспринимать нагрузки от обрешетки – вывод дымохода заставляет демонтировать часть прогонов, и без установки фланца конструкция останется в подвешенном состоянии.

Фланцем обычно служит стальной лист с приваренными к нему ребрами жесткости. Толщина листа должна составлять не менее 2-3 мм. На фланец следует уложить негорючий теплоизолятор – базальтовый картон. Это предотвратит передачу тепла от дымохода на обрешетку. Если конструкция дымохода недостаточно надежна, чтобы взять на себя часть нагрузок на кровлю, по периметру отверстия монтируется стропильная конструкция или дополнительные стойки, чтобы нагрузка передавалась на чердачное перекрытие.

Вокруг трубы все слои кровли должны быть вырезаны на промежуток, соответствующий нормативам, указанным в СНиПе (зависит от вида трубы и степени ее нагрева). Полученный зазор требуется заполнить негорючим теплоизолятором – базальтовой или стеклянной ватой, базальтовым картоном.

Принцип герметизации примыкания кровельного материала к дымоходной трубе зависит от таких факторов, как:

Чтобы дымоход, выведенный через скатную кровлю, не повреждался при сходе снега, рекомендуется выше по скату установить снегозадержатели. При ширине дымохода (поперек ската) свыше 800 мм, выше него на скате следует смонтировать специальную конструкцию, отводящую водяной поток.

Вывод через кровлю трубы с круглым сечением

Выполнить гидроизоляцию примыкания кровли к трубе круглого сечения без использования специальных кровельных проходок весьма затруднительно. На строительном рынке предложен широкий выбор узлов для труб, различающихся диаметром и материалом изготовления.

Универсальным вариантом является алюминиевый фланец, снабженный силиконовым или резиновым гофром. Выпускается несколько типоразмеров данных элементов, благодаря чему можно подобрать проходку для дымоходной трубы любого популярного диаметра. Рабочая поверхность фланца покрыта материалом, аналогичным материалу гофра, и снабжена канавками для заполнения герметиком. Верхушка конуса гофры срезается под требуемый диметр, после чего проходку требуется натянуть на дымовую трубу. Фланец необходимо промазать герметиком и прикрепить к кровле саморезами, которые входят в комплект. Если кровельное покрытие выполнено не из металла, фланец крепится дюбелями либо длинными саморезами непосредственно к обрешетке.

Для крыш с различным уклоном скатов предлагаются проходки, в которых гофра располагается под разным углом к фланцу. Можно приобрести разъемную конструкцию, которая применяется, если нет возможности натянуть гофр на трубу по причине наличия выступающих частей или большой высоты смонтированного дымохода. Такая проходка снабжена хомутами, благодаря которым гофр плотно обжимается вокруг трубы.

Крепление дымохода на крыше может быть выполнено с использованием проходок, в которых вместо гофры используется шарнирный сегмент. Это универсальный вариант для кровли с любым углом наклона ската: поверхности стыковочных элементов имеют шарообразную форму и могут закрепляться друг относительно друга под любым углом.

Производители материалов для кровли нередко предлагают готовые проходки для дымовых труб с фланцем, заранее отформованным под соответствующее кровельное покрытие. Такая проходка крепится к обрешетке кровли с необходимым перехлестом. Чтобы добиться совпадения диаметров, срезается конус фартука. Проходки от производителей кровельных покрытий имеют несколько стандартных углов наклона. Для герметизации стыка монтируется второй конический фартук внахлест с первым.

Самостоятельное создание дефлектора

Стоимость этого устройства начинается от 1000 рублей, верхняя отметка заметно выше. Целесообразность самостоятельного изготовления и установки объяснять не стоит.

Дымоход-конвектор — это хорошая альтернатива радиаторным отопительным приборам. Он обладает массой преимуществ и имеет простое устройство. Его не сложно сделать своими руками.

Дефлектор на дымоход своими руками предпочтительно собирать из оцинкованной стали. Но ей, в последнее время, нашли замену в виде металла, который покрыт защитным полимерным слоем или простой эмалью. В тех случаях, когда дымник не контактирует с горячими потоками продуктов горения, его можно выполнить из пластика (Прочитайте статью о в дополнение к данному материалу).

Видео: инструкция по созданию дефлектора для дымохода своими руками

Прежде чем приступать к созданию дефлектора, необходимо сделать чертеж, на котором будут нанесены все размерности будущего изделия. При выборе размера, следует отталкиваться от диаметра дымоходной трубы. Эта величина определит высоту самого дымника и ширину диффузора. Есть таблица со стандартными соотношениями размеров дымовой трубы и дефлектора:

Чтобы изготовить дефлектор на дымоход своими руками, чертежи лучше делать в натуральную величину. Путаница с масштабами может значительно затянуть процесс изготовления.

Необходимые инструменты, которые потребуются для работы:

• Чертежный набор. Сантиметровая лента, маркер, линейка.
• Ножницы для металла, деревянный молоток, устройство для заклепок.
• Дрель и сверла различного диаметра.

Этапы работы

Для начала необходимо выбрать вид металла для изготовления дефлектора. После чего, выполнив расчеты и убедившись в их правильности, можно начинать вырезать детали дымника из металла. Развертку корпуса диффузора необходимо свернуть в форме тарелки, затем, через высверленные отверстия, скрепить концы заклепками.

Верхний и нижний конусы склепываются, после чего на нижнем конусе устанавливаются крепления для соединения устройства с трубой дымохода. Советуем подробнее изучить на нашем сайте.

Чтобы установить дымник на газоходный канал, его верхний модуль лучше снять. При помощи верстака, конструкция монтируется, затем устанавливается на место.

Почему необходима система воздухообмена?

Обмен воздуха — это не только вопрос комфорта, но и здоровья. Воздух в помещениях, где присутствуют люди, может содержать вещества, оказывающие негативное влияние на организм. Один из них — углекислый газ, который производится во время вдыхания/выдыхания.

Это летучее химическое образование опасно в высоких концентрациях. Углекислота также возникает в результате работы печей, каминов, котлов и прочих отопительных систем. Если в помещение не поступает свежий воздух в нужном количестве, то в результате сгорания в этих устройствах может образоваться крайне токсичная окись углерода.

Другим неприятным веществом является пар, который мы производим, дыша, готовя, гладя или высушивая белье. Его избыток приводит к постоянному увлажнению атмосферы в доме, ограждающих конструкций, отделочных материалов, что влияет на развитие плесневого грибка. Кроме этого, влажные поверхности — питательная среда для пылевых клещей.

Вариант обустройства кровельной проходки подбирают с ориентиром на эффективность его работы. В зависимости от требующейся производительности его оснащают вентилятором, дефлектором или обычной защитной решеткой

Вентиляция на крыше частного дома должна обеспечить условия для замены воздуха как минимум:

• кухня с газовой плитой — 65 м³ / час;
• кухня с электроплитой — 55 м³ / час;
• туалет отдельный — 25 м³ / час;
• подсобные помещения — 14 м³ / час;
• комнаты отдельные — 25 м³ / час.

Свежий воздух обязательно должен поступать в другие интерьеры (спальню, гостиную и пр). В типичном частном доме это дает около 200 м³ / ч.

Правила позволяют снизить интенсивность вентиляции ночью, но не более чем на 40%. Также на кухнях рекомендуется устанавливать дополнительные устройства, позволяющие периодически увеличивать поток удаляемого воздуха до не менее 120 м³ / час.

Конструкция узлов примыкания кровельного покрытия к трубе

Когда надежная основа под обустройство примыкания кровельного материала к дымоходу будет готова, можно переходить к монтажу элементов герметизации покрытия.

Конструкция системы примыкания покрытия к трубе может быть разной, в зависимости от выбранного кровельного материала. Функции, которые возлагаются на элементы, входящие в конструкцию примыкания — это герметизация и гидроизоляция стыков покрытия крыши и вентиляционной или дымоходной труб, а также отвод и перенаправление потоков воды, стекающих от конька крыши к трубе сверху.

Схема обустройства такого примыкания в идеале должно определяться еще при составлении проекта стропильной системы и кровельного «пирога». Дело в том, что некоторые варианты предполагают монтаж отдельных деталей конструкции до укладки кровельного покрытия.

Кроме выбранного для покрытия крыши типа кровли, при составлении проекта следует учитывать и месторасположение дымоходной трубы, ее форму, а также материал, из которого она изготовлена.

Профессионалы-строители обычно рекомендуют применять для обустройства примыканий только готовые конструкции, которые выпускаются производителями кровельных покрытий. Тем не менее, очень многие мастера предпочитают изготавливать эти детали самостоятельно.

Один из вариантов самодельной конструкции узла примыкания кровли к кирпичной трубе прямоугольного сечения. Такой «комплект» несложно изготовить самому из листовой оцинковки

Необходимо отметить, что дымоходную трубу, проходящую через кровлю непосредственно на коньковой линии крыши — герметизировать проще всего. При таком расположении вода во время дождя, а также снежные наносы в зимний период, не имеют возможности скапливаться выше задней стенки трубы, что сводит к минимуму риск протекания кровли в этом, пожалуй, самом уязвимом месте примыкания.

Не составит труда обустроить надежное примыкание кровельного материала к дымоходу, который находится и в непосредственной близости от линии конька, то есть практически сразу же за коньковым элементом. Над трубой также получается очень небольшое пространство что не дает возможности скопления снега и воды.

Дополнительный перелом кровли над трубой – разжелобок, не даст дождевой или талой воде накапливаться в этом пространстве – перенаправит ее потоки по сторонам

А вот выполнить качественную герметизацию дымохода, расположенного в средней или нижней части ската крыши – значительно сложнее. В данном случае гидроизоляция должна быть особо надежной. Поэтому в довольно часто, и в особенности, например, когда крыша покрывается мягкой битумной кровлей, приходится обустраивать дополнительную скатную конструкцию – как показано на иллюстрации выше. Такой специальный излом кровли будет разводить потоки воды, направляя их вдоль боковых стенок трубы. Подобные защитные пристройки к трубе обычно называются разжелобками.

Пожалуй, самое неудачное расположение трубы – на линии ендовы. Желательно, еще на этапе проектировании дымоходных и вентиляционных каналов и конструкции крыши, не допускать подробного прохода трубы через кровлю

И, безусловно, сложнее всего качественно обустроить примыкание вокруг дымохода, приходящегося на среднюю или нижнюю часть ендовы. Труба в этом случае будет находиться на пути выраженно направленных потоков воды, которые во время дождя или таяния снега будут стекать в желоб стыка скатов

В этом случае чрезвычайно важно надежно герметизировать не только заднюю сторону трубы, но и ее боковые линии. Поэтому еще на стадии проектирования необходимо очень постараться избежать такого месторасположения трубы

Теперь, чтобы ответить на самые популярные вопросы, которые возникают в процессе обустройства этого узла крыши, необходимо рассмотреть несколько вариантов герметизации проходов трубы через кровлю.

2 часто задаваемых вопроса

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома — канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
3. Соединяют оба колена.
4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

Особенность сооружения:

1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

• в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
• место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
• трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

Поддон для душа: какой лучше

Вывод трубы через кровлю: общие рекомендации

При проводе дымохода, в том числе и двухстенного, через конструкции ската следует прежде всего соблюдать следующие правила:

• возвышаться над кровлей труба для создания хорошей тяги должна достаточно высоко;
• пропускать трубу с чердака на улицу следует таким образом, чтобы между ее стенками и горючими конструкциями крыши оставалось расстояние не менее чем в 5-7 см;
• щели между трубой и элементами кровельного «пирога» полагается заделывать негорючими изоляционными материалами.

Возвышаться над кровлей крыши дымоходы этой разновидности, согласно нормативам СНиП, должны не менее чем на 50 см при расположении на расстоянии до 1 м от конька.
