Делаем столярные тиски для верстака своими руками

Нарежьте детали болгаркой и сделайте пазы на концах уголков под размер квадратной профильной трубы. Подберите подходящие шайбы и втулки для зажимного узла, внутренний диаметр которых должен соответствовать калибру резьбовой шпильки.

 Зафиксируйте стяжки струбцинами и приварите их к одной профильной трубе.

 Установите вторую направляющую строго параллельно первой и сварите детали.

 Внимание: даже если вы непрофессиональный сварщик, придется постараться и выполнить сварные швы, обеспечивающие достаточную жесткость конструкции.  Обработайте верхнюю плоскость шлифовальным диском, удаляя все выступы

 Обработайте верхнюю плоскость шлифовальным диском, удаляя все выступы.

 Вставьте подвижные направляющие, выровняйте их концы и прижмите к ним уголок-стяжку. Закрепите детали сваркой.

 Установите вертикальные уголки и приварите их.

 Высверлите отверстия для винта посередине уголков. При разметке их месторасположение учитывайте, что в стяжку подвижной части стержень должен лечь так, чтобы могла вращаться упорная шайба.

 Закрепите ходовую гайку сваркой. Соберите зажимной узел: сначала приварите к шпильке втулки воротка.

 Теперь установите подвижную втулку и приварите упорную шайбу. Чтобы выдержать зазор, вставьте под уголок полоску тонкой жести.

 Займитесь воротком. Если вы используйте для него полудюймовую трубу, то гайки на концах можно приварить или закрепить на резьбе с последующим закерниванием.

 Сделайте крепежные отверстия и зачистите поверхности от окалины и ржавчины.

 Покройте столярные тиски грунтовкой и краской.

 Приступайте к изготовлению деревянных элементов столярных тисков.

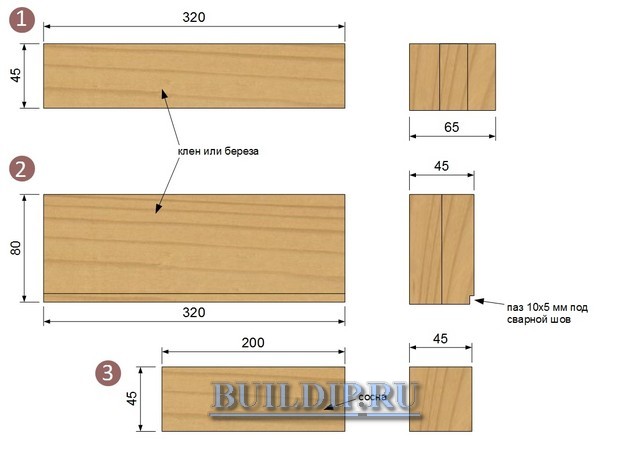

Чертеж деревянных частей столярных тисков: 1 – малая неподвижная губка; 2 – большая подвижная губка; 3 – опорный брусок.

 Подготовьте из твердого дерева строганные планки толщиной 22 мм: сделайте припуск по длине 15–20 мм, по ширине 3–4 мм, а для заготовок подвижной губки вместо 80 мм возьмите 85 мм. Опорный брусок отпилите сразу по размерам из сосны.

 Склейте две заготовки.

 После высыхания клея обрежьте детали до длины в 320 мм.

 Острогайте неподвижную губку до чистовых размеров и отшлифуйте её переднюю сторону. Закрепите деревянные детали на уголках шурупами сквозь вспомогательные отверстия.

 Разместите тиски на верстаке, выравнивая неподвижную губку по торцу столешницы. Закрепите струбцинами и отметьте точки сверления.

 Убрав ДВП с крышки верстака, просверлите отверстия под крепежные болты.

 Сделайте в столешнице углубления под шляпки перовым сверлом.

 Закрепите тиски болтами диаметром не менее 10 мм.

 Острогайте подвижную губку по толщине и вырежьте паз под сварной шов.

 Положите губку в тиски и отметьте её точную высоту.

 Снимите рубанком лишнюю древесину и установите деталь на место.

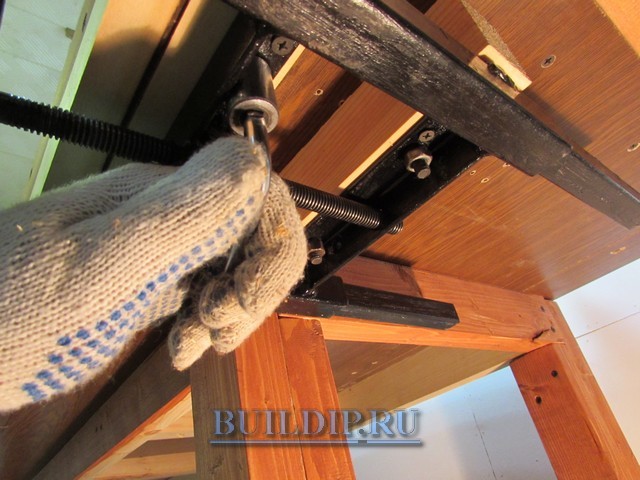

 Нанесите отделочный состав на деревянные элементы, смажьте трущиеся детали зажимного узла и ходовую гайку.

 Рассмотренная конструкция столярных тисков одновременно проста и надежна. Сделайте это зажимное устройство для своей домашней мастерской.

Делаем простые тиски своими руками из уголков

Что может быть проще, чем процедура изготовления тисков из уголков. Если у вас в гараже залежались металлические уголки, то пора применить их для изготовления очень полезной самоделки. Из уголков можно сделать тиски, причем данная процедура достаточно проста, и не потребует много времени и усилий.

Для изготовления такого инструмента потребуются уголки, а также шпилька с гайками. Все работы будут выполняться с использованием сварочного аппарата, болгарки и дрели. Принцип изготовления достаточно простой, и каждый домашний мастер сможет реализовать задумку по своему усмотрению. Используя чертеж за эталон, не составит большого труда на его основании изготовить ручные тиски для своего гаража.

Ниже представлено видео готовых тисков, сделанных из уголков.

Как выбрать нужный вид обогревателя?

Выбор обогревателя зависит от финансовых возможностей фермера, площади птичника, а также региона проживания. В паспорте каждого обогревающего устройства производитель указывает площадь, которую он может обогреть

При покупке следует обратить внимание на эту информацию. К тому же помогут следующие сведения:

• Для хозяйств с малочисленным поголовьем подойдут тепловентиляторы небольшой мощности. В помещении малой площади они быстро нагревают воздух до +16°C. Однако нужно учитывать, что такие приборы не рассчитаны на круглосуточную работу, поэтому их мотор будет быстро выходить из строя. Так, его придется часто менять. Помимо этого, потребуется регулярно очищать спираль от пыли и перышек.
• Масляный радиатор выполняет временную функцию обогрева, так как довольно долго нагревает воздух и потребляет при этом много электричества.
• Лучшим выходом будет использование конвектора, но у него тоже есть существенный недостаток – неравномерно прогревает помещение, а перепады температуры могут достигать 10°C.
• Универсальным вариантом считаются инфракрасные лампы или ИК-приборы. Специалисты рекомендуют приобретать модель обогревателя со встроенным терморегулятором. Это поможет птицеводу легко поддерживать микроклимат в курятнике. Необходимо только выставить нужную температуру, и прибор будет сам выключаться при её достижении. При остывании воздуха он будет автоматически включаться.

Как сделать столярные тиски самостоятельно

Для работы с металлическими деталями и заготовками используются слесарные тиски. Если же возникает потребность в обработке деревянных заготовок, то для таких целей слесарные тиски подходят меньше всего, так как они имеют некоторые недостатки. Фиксируемые детали могут деформироваться, поэтому для работы с деревообрабатывающими материалами рекомендуется пользоваться слесарными тисками. Покупать их специально для работы с деревом совсем не обязательно. Для таких случаев можно сделать столярные тиски своими руками. Инструкцию по изготовлению рассмотрим подробно.

Столярные тиски делаются из дерева, что является преимуществом при их изготовлении. При работе с деревом исключается необходимость применения сварочного аппарата. Для сверления отверстий используется дрель, а для отрезания деталей будущего инструмента, применяется ручная ножовка, лобзик или болгарка с диском по дереву.

Первым делом подготовим винт. Для этого отрезаем необходимую длину шпильки
На шпильку накручивается с одной стороны гайка
Используя водопроводный тройник, следует надеть его центральным отверстием на шпильку

Причем важно соблюдать, чтобы шпилька не выступала за грани двух параллельных отверстий тройника. Просверлить по центру тройника отверстие для установки болта под ключ на «10»

Сверлить необходимо тройник вместе со шпилькой
В полученное отверстие установить болт под ключ на «10». Таким способом изготавливается рукоятка для будущего инструмента
Далее переходим к изготовлению губок тисков. Для этого из доски, толщиной не менее 6 см, следует отрезать необходимую длину — 20-30 см
Две доски должны получиться одинакового по длине размера. Именно эти доски будут выступать в качестве фиксирующих губок
По центру обеих досок требуется просверлить центральные отверстия, через которые будет проходить шпилька
Просверливаем дополнительные отверстия по бокам обеих досок, которые нужны для направляющих
В одной доске на центральном отверстии нужно сделать паз для размещения гайки
Теперь завинчивается гайка и насаживается шайба на шпильку со стороны, где имеется сквозное отверстие
Устанавливаем шпильку в центральное отверстие доски с пазом
С другой стороны шпильки устанавливается шайба, и насаживается тройник, фиксирующийся болтом
Гайку с обратной стороны доски следует затянуть, утопив ее в пазу. Чтобы предотвратить в будущем вращение этой гайки, ее необходимо соединить со шпилькой. Для этого можно воспользоваться сваркой, но альтернативный способ — применить дрель. При помощи дрели сверлится отверстие в гайке, насаженной на шпильку, посредством которого обеспечивается жесткая фиксация двух деталей
Используя соответствующего диаметра болт, необходимо его забить в отверстие, сделанное в предыдущем пункте
Собираем конструкцию, получая в итоге подвижную губку тисков
Используем два металлических стержня, которые необходимо установить в боковые отверстия доски
К столу или верстаку присоединяется вторая доска, которая будет играть роль неподвижной губки столярных тисков. Для этого фиксируем доску струбциной к столу, после чего сверлим отверстия в конструкции стола
Приступаем к сборке конструкции. Для этого необходимо соединить две части, используя широкую гайку. После накручивания гайки на шпильку, необходимо обвести ее грани по периметру
По полученной разметке необходимо вырубить паз, воспользовавшись стамеской. Это необходимо для того, чтобы зафиксировать гайку в губках тисков
Утапливаем гайку в конструкцию губки
Получается практически готовые столярные тиски, на которых не хватает только рукоятки. Сделать ее можно из деревянной трубки соответствующего диаметра. После этого собираем инструмент

Чтобы направляющие свободно перемещались в неподвижной губке, следует изготовить стальные втулки, и установить их внутрь отверстий. Неподвижная губка фиксируется к поверхности стола посредством саморезов. Причем к этому делу нужно отнестись ответственно. Предварительно следует просверлить отверстия, а также сделать пазы для шляпок саморезов. Ведь поверхность доски является рабочей частью столярных тисков, поэтому любые выступы на ней и прочие дефекты негативно отразятся на качестве обрабатываемых заготовок.

Вот таким вот несложным способом можно изготовить в домашних условиях столярные тиски. Причем для их изготовления не понадобится покупать материалы, так как все самое необходимое наверняка имеется в распоряжении у каждого домашнего мастера.

Шаг 4: Создание шарнирного крепления

Вырежьте два блока из основания вашей доски для зажима, каждый из которых будет размером 4 см в ширину и 9 см в длину. Сквозь оставшуюся часть просверлите горизонтальное отверстие на расстоянии 2,5 см от конца размером с ваш 15 см болт. Это точка крепления шарнира.

Далее необходимо создать и добавить опорные блоки. Вырежьте их размером 10 см, а затем просверлите отверстие размером 15 см, как и ваш болт, на расстоянии 5 см от верхушки. Используйте круглый напильник, чтобы удлинить отверстия до 2,5 см. Дополнительный свободный зазор в шарнирном отверстии поможет облегчить давление зажима, предотвращая, таким образом, образование трещин на блоках.

Теперь, вырезав два канала, вставьте блоки в монтажную базу. Используйте столярный клей, чтобы закрепить их.

Наконец, установите болт, но не завинчивайте плотно. Весь механизм должен свободно перемещаться в пазах блоков. Хорошо подойдет контргайка. Чтобы гайка не откручивалась, воспользуйтесь второй гайкой и закрутите их вместе.

Утепляем курятник на зиму своими руками

Для содержания кур недостаточно иметь на участке просто сарай или навес. Даже если вы собираетесь держать птицу только летом, потрудитесь обеспечить для нее условия. Кроме простейших поилок, контейнеров для корма, насестов, мест для купания и гнезд нужно обустроить вентиляцию и освещение. Желательно строить с фундаментом. Можно, конечно, и на сваях, но тогда надо будет предусмотреть утепление снизу.

Прежде чем выяснять, как построить курятник своими руками, нужно все тщательно рассчитать. По площади зимний вариант не сильно отличается от летнего: на одном квадратном метре помещения могут соседствовать две-три птицы.

Опытные фермеры утверждают, что можно поселить и четырех кур, если речь идет о яичных породах. Но лучше этого не делать, ведь с мая по август, в теплые месяцы года, курам нужно больше места.

Самая подходящая высота – два метра. Здесь дело не только в удобстве птиц, но и хозяев – человеку удобней находиться там с потолком такой высоты.
