Схема щита. составить самостоятельно

Данная статья содержит мой опыт по монтажу своими руками трехфазного щита учета (380В) под требования “Ленэнерго” и не призывает граждан без допуска к работе с электроустановками экспериментировать с электричеством – это опасно.

мой опыт изготовления щита учета

В предыдущей статье мы разбирали Технические условия на подключения к электросетям, так сказать с точки зрения теории. Эта статья посвящена непосредственно практике – как собрать электрощит и подготовить его к приемке представителем “Ленэнерго”. (О том, как подать заявление на присоединение к сетям, можно прочитать здесь)

Итак, щит мы решили повесить на опору, которая находится через дорогу от нас. Электричество нужно в первую очередь, чтобы подключать инструменты, которые необходимы для строительства, поэтому в щите должна быть розетка.

Наши ТУ выглядели вот так (кликабельно)



Несмотря на то, что ТУ мы подробно разобрали по пунктам, что же конкретно надо делать яснее не стало. Поэтому для тех, кому хочется разобраться самостоятельно, я рекомендую три с моей точки зрения наиболее толковых источника информации:

1. “Типовые требования при реализации технических условий по монтажу энергопринимающих устройств заявителей до 15 кВт. (на 5 листах)”. Очень внятный документ в свободном доступе на сайте Ленэнерго.
2. Коммерческие предложения организаций, которые оказывают услуги по подключению “под ключ”. Такие предложения по подключению с достаточно подробным описанием щитов легко ищутся в сети и полезной информации в них зачатую больше, чем в многочисленных статьях “Как подключить электричество к частному дому” вроде этой).
3. Ну и собственно ПУЭ издание 7, хотя бы те пункты на которые ссылаются ТУ – главы 1.5, 1.7, раздел 3 и глава 7.1

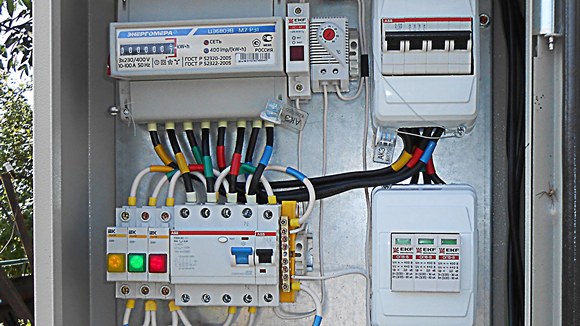

Мой щит учета 3 фазы/380В. Щит принят “ЛенЭнерго” о чем свидетельствуют пломбы на PEN-шине и вводном автомате

Простая схема подключения электрощита частного дома 15 кВт

Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

Простой щит учета, система заземления TT

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией.  Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

• Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
• Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Прокат штроборезов как возможность сэкономить без ущерба для качества

Штроборез – аппарат дорогой, и не всегда имеет смысл его приобретать. Если необходимо перенести розетку или сделать ремонт в одной комнате, проще воспользоваться чужим инструментом. При покупке собственного существует вероятность после нескольких часов работы придать аппарат забвению.

Можно одолжить бороздодел у друзей или знакомых, но лучше взять его напрокат. Доводы в пользу аренды очень веские:

1. В прокате жестко контролируется состояние инструмента. У частного лица можно взять неисправный штроборез и долго думать, кто же виновник поломки.
2. Четко оговоренные условия и фиксированная плата дают ощущение свободы пользования. В других ситуациях обязательно присутствуют элемент зависимости и необходимость благодарности.
3. При получении инструмента в аренду специалист обязательно проведет консультирование, а клиент может уточнить все возникшие вопросы и протестировать аппарат.

Аренда штробореза с диском 125 мм будет стоить около 400 рублей в сутки

Арендная плата зависит от мощности штробореза и, как следствие, от размеров режущих элементов, то есть дисков. Прокат штробореза 125 мм будет стоить в сутки от 400 рублей. Доставка может входить в оплату, а может предлагаться как дополнительная услуга.

Штроборез 230 мм будет иметь цену за аренду выше на 25-30%, она составит 600-800 рублей в сутки.

В настоящее время я остановил свой выбор на электрощитах и приборах компании ABB.

Но знания модульной и щитовой продукции Schneider Electric (Шнейдер Электрик), Legrand (Легранд), Hager (Хагер) позволяют мне собирать электрические щиты из комплектующих любого производителя. Поэтому всегда иду при выборе фирмы на встречу заказчику электрощита.

Но следует отметить, что цены у этих производителей практически одинаковы. Единственное отличие – это разные серии приборов, но и они, если брать похожие по параметрам, тоже примерно одинаковые. В последнее время правда, АВВ получается дешевле своих конкурентов.

Ниже приведу сравнительный расчет стоимости электрощита разных серий ABB и Schneider Electriс для одного из заказов (расчет от 2015 года, но актуален).

Сравнение цен на автоматы, УЗО, рубильники ABB и Schneider Electric.

Электрощиты по желанию заказчика могут комплектоваться различными дополнительными “хотелками” и защитами: световые индикаторы, цифровые вольтметры, контакторы с включением-отключением всей или части нагрузки, таймеры (реле времени) для включения нагрузки по расписанию, реле контроля напряжения и т.д.

Конечный монтаж

Когда все модульные устройства налажены и протестированы, остается перенести их в корпус электрощита. Для безопасности следует обесточить электричество. Подготавливается ниша в стене. Собранные устройства на DIN рамке монтируется внутрь корпуса.

Монтируются главная и защитная нулевые шины. При распределении проводов по пучкам, не рекомендуется допускать их пересечений. На шину РЕ крепятся провода защитного ноля. Соблюдается последовательность подключения как на схеме электрощита. Защитный ноль перед коммутацией с клеммой шины – маркируется.

Когда все устройства подключены, начинается проверка на соответствие со схемой подключения. В интернете можно посмотреть фото электрощитка в собранном состоянии.

Когда наладка закончится, не стоит торопиться закрывать электрощиток. Он должен поработать пару часов, и тогда станет ясно, проведена ли сборка качественно. Установка и подключение щитка – это трудоемкий процесс, требующий определенных знаний и опыта. К нему следует приступать, изучив теоретическую часть, и следовать пошаговой инструкции по сборке.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Монолитный пол в предбаннике

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Соседний участок пустой

СНиП регламентирует расстояние при строительстве гаража от забора, сбоку и впереди, а также от ближайшего соседского строения и красной линии. В этом случае имеет значение право первого застройщика.

Гараж на незастроенном участке можно делать не ближе 1 метра от соседей

Если на соседних участках еще не приступили к строительству дома и хозяйственных построек, то гараж можно ставить на расстоянии 1 м от соседнего забора. Замер происходит от крайней точки цоколя и до линии разграничения, в данном случае, забора.

Сточные воды с крыши по СНиП не должны попадать на чужой участок. Проход между строением и забором должен оставаться свободным.

Свободный проход между гаражом и забором обеспечивает хороший сток воды с крыши

Перед строительством гаража поговорите со своим соседом. Если у него уже имеется утвержденный план застройки участка, в первую очередь дома, то это приравнивается к началу строительства и действует законодательно на уровне имеющихся построек.

Подключение по трехфазной схеме

В первую очередь требуется подготовить всю необходимую документацию. Она включает в себя технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических условий осуществляется составление проектной документации на электроснабжение объекта .

Вам понадобятся следующие документы:

• Договор с энергоснабжающей организацией.
• Акт осмотра имеющегося электрооборудования.
• Заключение лабораторного исследования схемы, предназначенной для конкретного объекта.
• Акт разграничения электрических сетей по балансовой принадлежности.

В составляемом проекте учитываются особенности дальнейшего потребления электроэнергии. Все потребители разделяются на группы, которые включают в себя розетки и систему освещения. Каждая группа может быть отдельно выключена, если требуется провести ремонтные работы. В это время другая группа продолжает использоваться, не доставляя хозяевам излишних неудобств.

Для всех групп выполняются расчеты максимальной мощности потребления электроэнергии. В соответствии с этим выбирается и наиболее оптимальное сечение проводников. Как правило, линии освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток необходимо уже не менее 2,5 мм2. Каждая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае короткого замыкания.

Таким образом, при наличии проекта подключения можно выполнить расчеты потребности в материалах, приборах и оборудовании, а также заранее определить размеры электрощита. На прилагаемых схемах отмечаются все места, где располагаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.

Непосредственное подключение может выполняться подземным или воздушным способом. Как правило, в частных домах используется второй вариант, имеющий ряд существенных преимуществ. В этом случае можно воспользоваться любыми схемами подключения, при минимальных затратах времени на выполнение работ. В процессе дальнейшей эксплуатации воздушные линии значительно легче ремонтировать. Большое значение имеет стоимость подключения, которая гораздо ниже, чем при использовании подземной прокладки кабельной линии.

При выполнении воздушного подключения следует учитывать расстояние от дома до столба. которое не должно превышать 15 м. В том случае, когда расстояние больше указанного, требуется установка дополнительного столба. За счет этого исключается сильное провисание или обрыв провода при негативном воздействии внешних факторов

Также следует обратить внимание на то, чтобы провода не создавали помехи пешеходам и транспортным средствам. Высота крепления трехфазной линии составляет не менее 2,7 м и более. Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту

Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту.

Силовой щит рекомендуется устанавливать на фасад здания, далее провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии необходим трехфазный счетчик. В основном используются устройства прямого включения, принцип работы которых напоминает однофазный счетчик. В этом случае требуется всего лишь правильно соблюдать схему подключения устройства, размещенную на его задней крышке или в техническом паспорте.

В некоторых случаях в частном доме может использоваться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания прибора нужно умножить на коэффициент трансформации, указанный на трансформаторе.

Советы профессионалов

Теперь нелишним будет обратиться к советам, профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.

Устанавливая распределительный щит в квартире или доме, желательно, создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит, в случае аварийной ситуации и отсутствии хозяина, практически любому оперативно выполнить отключение или включение энергии.

Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку не придётся ломать голову над тем – какой провод за что отвечает и избежать неприятных ошибок.

Ещё раз напоминаем о важности правильного подключения автоматических выключателей – проводники ввода заводятся сверху. Для надёжности осмотрите маркировку на устройствах, большинство производителей размещают на них схему правильного подключения и вопрос – как подключить автомат в щитке, отпадает сам собой.. Образцовый щитокИсточник static.wixstatic.com

Образцовый щитокИсточник static.wixstatic.com

После контрольного запуска, собранного или отремонтированного распределительного щитка он оставляется на несколько часов открытым. При этом нагрузку на сеть желательно повысить до максимума. Через пару часов можно проверить – греются ли компоненты щитка.

При правильной сборке и расчётах повышенной температуры быть не должно. В противном случае необходимо отключать щиток, и искать источник проблемы. Если этого не сделать – короткое замыкание неизбежно.

Примерно один раз в шесть месяцев необходимо протягивать все винты внутри распределительного щита

Это особенно важно при использовании в сети алюминиевых проводов.. Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки

Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки. Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Для создания высокотехнологичного щитка распределения, рекомендуется установить в него реле напряжения. Это устройство будет отслеживать показатели сети и в случае критического скачка вверх или падения напряжения автоматически отключит нагрузку. После восстановления номинальных показателей произойдёт включение. Таким образом можно надёжно защитить электроприборы имеющие повышенные требования к напряжению сети.

Устаревшие автоматы – «пробки»Источник homemasters.ru

Ещё раз обратите на размеры корпуса, как говорилось выше, он должен быть «на вырост» обеспечивая возможность расширения системы. Более просторный корпус снижает взаимный перегрев элементов и повышает срок их службы.

Протягивание креплений контактов можно совместить с уборкой внутри корпуса распределительного щита. Грязь заставляет элементы щитка сильнее греться, а пыль и паутина могут стать источниками коротких замыканий.

Еще пример сборки щитка в видео:

Заключение

В заключение можно сказать, что при должной аккуратности самостоятельная установка распределительного щита – мероприятие вполне осуществимое. Главное не забывать о технике безопасности и правильно сделать расчёты. Однако, чтобы гарантированно избежать ошибок, лучше доверить это дело профессионалам.

Мебель для сада

Разновидности трехфазных розеток

В зависимости от того, какая используется схема подключения устройства, которое будет запитано от трехфазной розетки, к нему нужно подвести четыре или пяти проводов. В редких случаях это может быть три или семь штук – в первом случае, когда управляющая схема и заземление сделаны отдельно, а во втором – когда используется усиленная защита.

Для каждого из этих способов подбирается своя розетка, с определенным количеством контактов. Исключением является тот случай, если к устройству надо подвести только три фазы, но случается это крайне редко. Здесь берется четырехконтактная вилка, один из контактов на которой остается пустой. Не стоит покупать трехконтактные розетки, которые есть в магазинах – на самом деле они бытовые, рассчитанная на 220 вольт – фаза, ноль и заземление. Похожи они на трехфазные, так как к ним можно подключать нагрузки с силой тока до 32 Ампер.

Габариты трехфазных розеток обычно достаточно значительны, поэтому эти устройства не предназначены для крепления внутри стены, а прикручиваются снаружи на дюбеля или сделанную для них подставку.

Четырехконтакные розетки

Являются наиболее распространенными в быту и на производстве, в сетях, где нулевой провод также выполняет функцию заземляющего и подключается на корпус устройства. Розетка представляет собой основание, которое закрепляется на стене или подставке и на него потом надевается защитная крышка.

Дизайн розеток и расположение клемм может отличаться, так что если планируется в одну розетку подключать нескольких устройств, то нелишне будет поинтересоваться в магазине, какие из них постоянно есть в продаже.

При подключении надо быть внимательным с нолем – с виду этот контакт выглядит как и все остальные, но помечен соответствующим значком на основании розетки или ее крышке.

К контактам провода подключаются болтовым соединением. Так как чаще всего сами контакты сделаны из латуни, то допустимо использование алюминиевых проводов. При желании, для перестраховки можно воспользоваться металлическими шайбами.

Пятиконтактные розетки

Дизайн коробки, расположение клемм и их форма может отличаться, так что лучше подбирать стандартные модели, чтобы при случае можно было свободно найти замену.

При покупке желательно обратить внимание на способ подключения проводов – если это болт, острием которого жила прижимается к контакту, то со временем в месте крепления она может переломаться. Решением проблемы может быть выбор модели розетки с другими способами крепления или использование наконечников для проводов, которыми обжимаются жилы. В целом же, если надо использовать болтовые зажимы, то ничего страшного не произойдет – просто надо чаще проверять контакты

В целом же, если надо использовать болтовые зажимы, то ничего страшного не произойдет – просто надо чаще проверять контакты.

Зачем нужны «три фазы»?

Это действительно хороший вопрос.

Вообще говоря, не такое уж и больше количество потребителей электроэнергии, которые могут быть использованы в частном доме, требуют напряжение в 380В.

Если не ударятся в разного рода экзотику, то список этот может выглядит так:

• электроотопительный котел мощность от(примерно) 9 кВт и выше
• водяной насос для глубокой скважины
• электропечь для сауны мощностью от(примерно) 5 кВт
• полупрофессиональное оборудование для мастерской(токарный или фрезерный станок, хорошая циркулярка)

В принципе, все вышеперечисленное можно найти и в варианте 220В. Однако 380В будет лучше – мощнее, проще, надежнее, экономичнее.

Так вот, если вы не планируете в доме ничего из вышеперечисленного, то 380В, видимо, вам не нужны.

Ну а если все-таки решаете выбрать три фазы исходя из соображений, а вдруг в будущем пригодится, то стоит иметь ввиду одно важное обстоятельство – выдаваемая на дом мощность делится равномерно между тремя фазами. И если одна из фаз будет перегружена относительно остальных, возникает явление под названием«перекос фаз»

Последствием может быть выход из из строя электроприборов, подключенных к сети дома

Чтобы этого избежать, необходимо равномерно загружать каждую из фаз

Последствием может быть выход из из строя электроприборов, подключенных к сети дома. Чтобы этого избежать, необходимо равномерно загружать каждую из фаз.

Чтобы было понятнее, рассмотрим схему подключения 380В.

На вводе здесь общий автомат на все три фазы. Далее по два провода – одна из фаз и«ноль», идут к примерно равным по совокупной мощности группам потребителям. Потребитель, который нуждается в трехфазном питании(в рассматриваемом случае это электронагреватель в сауне), подключен к кабелю с четырьмя проводами.

Так вот, если исходить из того, что на дом выделено 15 кВт мощности, то выходит, что мощность каждой из групп потребителей, подключенную через пару«фаза» плюс«ноль» приведенной выше схемы, должна быть не больше 5 кВт. Или даже меньше, если учитывая наличие«трехфазного» потребителя. В противном случае, при перегрузке одной из фаз будет«выбивать» вводной автомат и отключаться электричество во всем доме.

Соответственно, проведя в дом трехфазное электричество, дальше надо будет подумать, как грамотно сделать разводку кабеля, чтобы нагрузка на каждую из фаз была бы примерно одинаковой.

Неприятным обстоятельством здесь является то, что некоторые потребители, например хорошая электрическая варочная поверхность или духовой шкаф имеют мощность больше 5 кВт. В таком случае надо выбирать оборудование, которое может быть подключено к трехфазной линии. Придется протянуть отдельную линию с отдельным автоматом. А это дополнительные расходы.

Тут и возникает вопрос, а нужно ли это все? Может быть проще ограничиться 220В?

Впрочем, как обычно в таких случаях, можно найти и положительные моменты. Если вы продумаете разводку так, чтобы на каждую из линий приходилось не более 5 кВт, то это улучшит электробезопасность дома. Меньшая мощность на каждой из«веток» означает и меньшую силу тока, меньший износ проводов и контактов. В общем, есть над чем подумать.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Простая схема подключения электрощита частного дома 15 кВт

Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

Простой щит учета, система заземления TT

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:

Как сделать игрушки из жестяных банок — мастер-класс по изготовлению поделок

Заключение
