Как собрать щиток

ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА

Необходимо выбрать электрощит по следующим параметрам:

Место, где будет устанавливаться электрощит. Если это улица, то нужен распределительный щит со  степенью защиты IP65 (влагозащищенные), если внутри дома – то достаточно IP41.

Пластиковый или металлический. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах (не горят), а пластиковые – внутри помещений, и в помещениях (котельная, баня), где нужна высокая степень защиты от пыли и влаги IP.
Например, у ABB, бытовые электрощиты с IP65 – это Mistral IP65, с IP41 – Mistral 41, UK600.

С прозрачной или глухой дверцей. Цвет дверей бывает разный, поэтому необходимо уточнять при заказе. Но обычно – это серая прозрачная, зеленая прозрачная и глухая белая.

Будет ли электрощит навесной или встраиваемый в специальную нишу.

Количество модулей. Обязательно оставляйте запас по модулям в электрощите, не набивайте его приборами на 100%. Вы позже решите поставить в распределительный электрощит: реле напряжения, селективное УЗО, дополнительные автоматы. И если вы не предусмотрели запас модулей возникнут проблемы. Для квартир – это не очень актуально (кто будет при чистовой отделки добавлять новые кабели), а вот для частного дома, конечно, лучше иметь свободное резервное место в щите.

Один модуль занимает обычный однополюсный автомат и равен 18 мм (у АВВ 17,5 мм), двухполюсный автомат, однофазное УЗО, дифавтомат – занимают по два модуля 36 мм., трехполюсный – 3 модуля, трехфазное УЗО – 4 модуля.  Исходя из этого и рассчитывайте свой электрощит, оставляя необходимый запас по модулям.

Выбор электрических шкафов огромный, и чаще всего заказывают пластиковые электрощиты, они хорошо вписываются в интерьер жилых помещений и дешевле, чем металлические.

Металлические щиты часто ставят в домах и коттеджах, т.к. обычно там много кабельных линий (автоматов) и нужны большие щиты, а пластиковые бывают только до 72 модулей. Также щиты из металла ставят на улице в качестве щитов учета, где установлен счетчик электроэнергии, потому что они крепче и надежнее, чем пластиковые.

Монтаж корпуса электрического щита

Работать с навесными приборами значительно проще, чем скрытого типа. Для второго варианта понадобится убедиться в том, что стена, в которой будет оборудован щиток, не несущая, и можно сделать соответствующего размера нишу. Без повреждения стены делается «фальшивая» поверхность, выступающая на толщину ящика или хотя бы на 10 см.

Для размещения электрощитка необходимо выполнение следующих правил:

• Размещать боксы лучше всего в помещениях с хорошим освещением, циркуляцией воздуха, желательно близко к выходу.
• Уровень влажности окружающей среды не должен превышать 60%.
• К ближайшему откосу, двери или другому выступу должно быть не менее 15 см, доступ во время наладки или ремонта – свободный, в гардеробных или шкафах размещение электрощитка запрещено.
• К ближайшему газопроводу или легковоспламеняющемуся веществу должно быть не менее 1-1,5 м;
• Установка производится не ниже 1,4 м и не выше 1,8 м от пола.

Пошаговая инструкция монтажа корпуса электрощитка:

1. Намечается место для монтажа корпуса, с помощью уровня прочерчиваются 1 горизонтальная и вертикальная линии края прибора.
2. Очерчивается маркером по краю приложенный к месту разметки корпус.
3. Болгаркой делаются разрезы до середины диска по начерченному периметру.
4. Делается перфоратором или зубилом углубление на толщину бокса.
5. Тестируется, как помещается короб, поправляется дно и стенки ниши.
6. Ставится штатное крепление на корпус, отмечаются места входа дюбелей.
7. Высверливаются дырки под крепежи перфоратором.
8. Демонтируется дин-рамка, оборудуется нужными модулями.
9. Заполняются перед окончательной отделкой полости монтажной пеной.

При отсутствии в комплекте поставки креплений при ровной стенке, бокс прибивается дюбелями к стене, монтируется на алебастр или иной строительный раствор.

Схема

В отличие от разводки проводов в электрощите в частном доме, квартира не имеет столь жестких ограничений по электрическим схемам. В ряде случаев, можно обходиться и без схем при подключении квартиры к общей электросети.

Но она пригодится по многим причинам. С ней гораздо проще совершить монтаж электрощитка, а в случае возникновения неисправности, или проведения модернизации, её наличие сможет сильно помочь. Конкретных правил к рисованию не существует.

Можно нарисовать от руки схематически, или прибегнуть к помощи специальных инженерных программ.

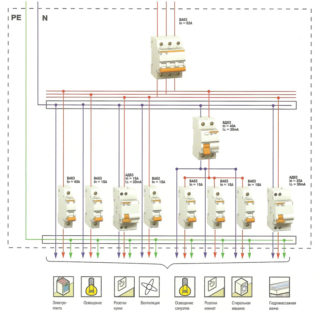

Простейшая схема будет иметь примерно такой вид:

Процесс создания электрической схемы можно разбить на несколько этапов. На первом этапе, определяется, какая разводка электрических проводов находится в квартире. Затем, потребители разбиваются на группы. На основании полученных результатов рисуют схему.

Конструкция и элементы электрощита

Элементы электрощитка

Для трехфазного щита с мощностью 15 киловатт и мощностью потребления 15 кВт/ч понадобятся следующие комплектующие:

• Прибор учета электроэнергии. Счетчик устанавливается в щитке сразу. Для домашней сети подойдут электронные модели, отличающиеся высокой точностью и надежностью. Они работают по нескольким тарифам, выводят данные на цифровой дисплей.
• Электрощит. Представляет собой бокс различных габаритов. Уличный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пыле- и влагозащиты – IP 54, толщина стенок – 1 мм.
• Дифавтомат на вводе. Подойдет трехполюсная модель, подключаемая к трем фазам.
• УЗО. Элемент защиты от возникновения опасного потенциала на корпусе прибора.
• Выключатель автоматического типа. В частном доме на ввод понадобится устройство в 25 А, для системы освещения – на 6,3 или 10 А, для силовой цепи – 16 А. Мощность такого переключателя – от 7 киловатт.
• Реле напряжения. Предотвращает поломки бытового оборудования при колебаниях напряжения.
• Измерительные устройства. Вольтметр и амперметр в одном корпусе – не обязательное устройство.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Тематика обоев для девочек

Комната девочки требует пристального внимания при оформлении. Для малышек чаще выбирают светло-розовые оттенки.

Великолепно смотрятся в детской лавандовые, персиковые, мятные обои. Чем старше становится девочка, тем более яркие тона она предпочитает.

Популярностью пользуются полотна с изображениями фей, цветов, любимых героев. Пони, единороги, принцессы могут украсить стены детской.

Полезные советы при сборке электрощитка

Термоусадочные трубки для проводов

Чтобы собрать электрощит с приборами учета электроэнергии и защитным оборудованием, рассчитанным на 380 В 15 кВт, понадобится приобрести качественный влагостойкий бокс. Провода подкидываются на автоматы специальными опрессовочными наконечниками, обжимаются клещами.

Изоляционная лента не сможет создать надежное покрытие. Удобнее работать с термоусадочными трубками, которые при нагреве феном или зажигалкой плотно обжимают изделия.

Жилы подбираются с одинаковым сечением. Разные сечения кабеля в одной клемме выключателя приведут к оплавлению изоляции и пожарам.

Готовый короб должен иметь промаркированные элементы. Так будет проще выключить подачу напряжения в отдельное помещение. Подписать узлы можно маркером или приклеить на скотч бумажные таблички.

HAMMER STR-150 – оптимален для частных бригад

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Требования к сборке

Распознавание фазы и ноля в проводе

Работы, проводимые с электрическими устройствами и проводкой, относят к разряду особо опасных. Поэтому сборка электрощитка подразумевает соблюдение определенных требований:

• заполнение элементами с учетом рекомендаций, которые даются в технических документах, превышать число приборов запрещено;
• наличие знака электротехнической защиты обязательно, здесь указывается допустимое напряжение устройства;
• материалы, из которых производится сборка электрического щита и его деталей, не должны проводить ток и возгораться;
• на кабелях обязательна маркировка, используют специальные бирки, которыми размечают отдельные группы элементов;
• клеммы соединяют с проводами по одному, шины различают цветом (черные – фаза, синие – ноль);
• если используют несколько автоматов выключения, соединение между ними оформляют с помощью специального проводника шин;
• заземление обязательно для корпуса и крышки;
• если частный дом построен из дерева, прокладывать внутреннюю проводку нельзя, поэтому используют специальные трубы, короба.

Важная информация

Прежде чем узнать, как собрать электрощиток, следует ознакомиться с их основными видами. По способу установки их делят на:

• встраиваемые;
• накладные.

По материалу изготовления корпуса на:

• металлические;
• пластиковые.

Электрощиток в частном доме или квартире может быть любого из вышеперечисленных видов. При его выборе, учитывается как, будет производиться монтаж электро-щитка и его дальнейшая эксплуатация. Не лишним будет сказать и о производителях, как самих корпусов, так и комплектующих.

От качества приобретённых материалов во много зависит безопасность и надёжность оборудования. Наиболее известными брендами в этой сфере выступают:

• «ABB»;
• «IEK»;
• «Legrand»;
• «Schneider Electric».

Эти компании, за многие годы присутствия на рынке электроэнергетического оборудования, зарекомендовали себя с самой лучшей стороны.

В заключении вводной части перечислим основные компоненты на основе которых осуществляется сборка электро-щитка. К ним относятся:

• выключатели автоматического типа;
• корпус;
• крепёжная шина для автоматики (DIN-рейка);
• силовая проводка различного сечения;
• шины распределения питания (PE и N);
• электросчётчик
  .

Шины распределения питания для заземленияИсточник www.kipovec.ru

В зависимости от конкретного назначения в щиток могут быть установлены дополнительные элементы или наоборот, некоторые не потребуются. Например, промежуточный распределительный щит, как правило, не требует установки счётчика. Более сложные конструкции могут включать в себя элементы сигнализации и прочих контролирующих приборов.

Другие варианты

Также можно сделать симметричные узоры на окна самостоятельно, без шаблонов:

1. Вырезав снежинки с 6 или 8 лучами:

2. Сложив пополам лист бумаги и нарисовав елочку, ангела, домик и любой другой симметричный предмет.

Также из шаблонов для вырезания можно делать прекрасные «витражи», подклеивая в отверстия разноцветную папиросную бумагу (кальку):

Фото читателей, присланные на новогодний конкурс:

«Новогоднее оформление группы». Александрова Оксана Эдуардовна , Кузьмина Людмила Петровна.

Для модуля понадобилось: 2 обруча разного диаметра, обмотанных зеленой атласной лентой, леска, еловые ветки, мишура, шишки, бусы, дождик, снежинки, снегири из фетра. Кормушка сделана из обувной коробки, обклеенной цветной бумагой, на крыше — вата.

«Чудеса на окне». Почернина Надежда. Работа выполнена из бумаги в стиле вытынанки.

«Вытынанка — символ года». Троцкая Анна.

«Новогодняя сказка». Королёва Галина Васильевна. Для работы понадобятся: белая бумага с распечатанными шаблонами для вырезания Новогодней тематики, резак по бумаги, маникюрные ножницы. Готовые вытынанки крепятся на окно при помощи клейстера или клеящего карандаша.

«Украшение окна к Новому году». Ерецкая Татьяна Валерьевна.

Володичева Алёна Андреевна. Новогоднее украшение окон. К Новому году захотелось украсить окна как-то оригинально. Решила сделать вот таких новогодних героев. Снеговики сделаны из ватмана, цветной бумаги. Дед Мороз из ватмана и раскрашен гуашью. Собачка и олень нарисованы и вырезаны из ватмана.

С помощью шаблонов можно украсить окна наоборот, побрызгав их из пульверизатора раствором гуаши — подробнее

Заключительный этап

Установка щитка на своё место осуществляется по окончании всех грязных ремонтных работ. Корпус щита монтируется в нишу, дин-рейки с собранным модульным оборудованием крепится саморезами. Закрепляются шины рабочего (N) и защитного (PE) нуля. Фазные и нулевые провода компонуются в отдельные пучки и прокладываются на противоположных сторонах щитка. Усилие, с которым зажимаются присоединения — 0.8 Н·м.

Перед тем, как приступать к пусконаладочным работам, следует убедиться в том, что собраны все розетки, распределительные коробки, выключатели. Все группы потребителей следует подписать на внешней панели электрощитка. Примерно через месяц работы следует сделать подтяжку всех соединений щитка.

Необходимость УЗО для электрического щитка

УЗО представляет собой устройство, которое отключает питание при превышении определенных показателей. Он способен распознавать утечку по электрической сети. Его необходимо устанавливать на все розеточные и силовые электрические линии. Необходимо знать несколько правил выбора и эксплуатации такого устройства:

• Для розеточных и силовых электрических линий необходимо найти УЗО, которые отличаются дифференциальным током срабатывания 30 мА. Лучше, если номинальный рабочий ток автоматического выключателя будет меньше на ступень, чем у УЗО.
• Если электрические розетки устанавливаются во влажных помещениях, следует использовать УЗО, рассчитанное на дифференциальный ток 10 мА.
• Под защиту одного УЗО можно установить от 2 до 4 линий, которые защищены автоматом. В этом случае система называется групповым УЗО. Необходимо следить, чтобы рабочий ток устройства равнялся номиналу автоматов или превышал его.

Использование дифференциальных автоматов с экономической стороны не оправдано. Лучше покупать УЗО и автоматы отдельно. Можно установить дифференциальный автомат только при острой нехватке свободного пространства в щитке. Такое устройство может использоваться и при защите особо важных электрических линий.

Совет! После разработки схемы электрощита следует получить консультацию опытного электрика. Это позволит избежать многих проблем в создании качественной электропроводки.

Выбор хорошего электрического щитка

Когда количество мест будет определено, следует подумать о конструкции изделия. Существует несколько типов щитков, выделяемых по способу монтажа:

• Навесные щитки, для которых не требуется подготавливать специальную нишу. Их можно просто навешивать на стену с использованием шурупов или анкеров. При установке щита на улице следует сделать его навесным. Если его монтируют в помещении, проводка должна быть открытой.
• Встраиваемые щитки – для таких устройств подготавливают нишу в стене. Подобные изделия монтируются исключительно в помещениях со скрытой проводкой.

Щитки нередко выполняются с корпусом из металла. Они изготавливаются разных типов – встраиваемые и навесные. Благодаря повышенной прочности корпуса они имеют определенное преимущество перед моделями из других материалов. Особенно часто их устанавливают на улице. Такие щитки гораздо проще защитить от вандалов. Уличные модели обычно оснащаются стеклянным окошком, которое позволяет считывать данные счетчика.

Щитки, выполненные из пластика, сегодня очень популярны. Они могут быть навесного типа или встраиваемого. Предназначаются такие устройства как для установки на улице, так и для монтажа внутри помещения. Благодаря большому разнообразию моделей их можно вписать практически во все интерьеры. Обычно они смотрятся очень эстетично. Однако спустя несколько лет белый пластик может стать желтым.

Существует несколько советов, как выбрать электрический щит:

Сперва следует обратить внимание на продавца. У проверенного поставщика можно приобрести сразу электрический щиток и модульное оборудование, и множество комплектующих
Лучше, если покупка будет осуществляться в большом магазине, в котором имеется довольно большой ассортимент

Таки продавцы заботятся о своей репутации, поэтому некачественную продукцию у них найти не получится.
Важно учитывать и производителя. Среди мировых брендов можно выделить Hager, Makel, ABB

Однако существует и несколько проверенных отечественных производителей.
Каждый производитель предлагает щитки с разной комплектацией. Лучше выбирать изделия с богатым функционалом. У такого щитка рейки должны находиться в рамке, которую можно легко демонтировать. Такое конструктивное решение упрощает монтаж и демонтаж конструкции. Кроме того, следует выбирать щиток с правильной организацией и фиксирующим механизмом для входящих кабелей. Лучше, если в щитке будут органайзеры для кабелей, что позволит сэкономить пространство внутри конструкции.

Многие известные производители выпускают и сопутствующие товары – замки, гребенки, дверцы.

Цена: 1 400 руб/кв.м.

Сборка электрощитов – расценки и гарантии качества

Выполнение любых электромонтажных работ не терпит поверхностного отношения. Хороший мастер прекрасно обязан предоставить гарантии клиентам. На нашем сервисе денежные средства заказчиков надежно защищены от брака. Гарантийные обязательства по сборке электрощитов четко прописываются в договоре при его подписании.

Цены популярных услуг у нас всегда остаются доступными. Расценки на сборку электрических щитков на площадке ниже на 30-50 %, чем в среднем по Москве. Оплатить стоимость работ можно наличными или безналичными средствами несколькими удобными способами после подписания акта выполненных работ.

Подбирайте проверенных специалистов для монтажа электрощита в доме или квартире на нашем ресурсе. Пользуйтесь удобными возможностями сайта «Лидер услуг» для решения любых бытовых вопросов.

Китайские единицы с 1915г

Выбор электрощита

После расчета необходимого места переходят к определению конструкции. Они могут быть:

• Навесные, которые вешают на стену или столб. В качестве крепежа могут быть использованы анкера, шурупы, саморезы, дюбеля. Для улицы можно использовать только навесной щит. Этот тип можно использовать внутри дома для открытой проводки в деревянном доме.
• Встраиваемые, которые монтируют в специальную нишу. Подобные щиты предназначены только для внутреннего использования и скрытой проводки.

Электрощит может быть выполнен из различных материалов:

Металлический корпус применяется для навесных и встраиваемых моделей

Характеризуется высокой прочностью, что особо важно для наружного использования. Антивандальную функцию в металлическом корпусе реализовать проще

В уличных моделях делают небольшое окошко для считывания показаний счетчика.

Пластик позволяет реализовать любую форму. Электрощиты с этого материала могут быть уличные и внутренние, встраиваемые и навесные. Благодаря эстетическим свойствам пластика изделие хорошо вписывается в интерьер и смотрятся лучше металлических. Но стоит понимать, что пластик со временем может поменять цвет.

Советы по покупке электрощита:

Приобретать щиток лучше вместе с необходимыми модулями у одного продавца. Лучше делать это в большом строительном магазине с широким ассортиментом

Известные продавцы следят за качеством товара и своей репутацией.
Стоит обратить внимание на производителя. Хорошими брендами считаются ABB, Makel, Hager, Schneider Electric, Legrand

Среди отечественных производителей качественной продукцией выделяется IKE. Уникальный дизайн можно найти у греческой компании Fotka.
Производитель всегда предлагает «богатую» и «бедную» комплектацию. Лучше выбирать более дорогой.
Известные компании всегда предоставляют возможность докомплектации электрощита различными аксессуарами – кросс-модули, нулевые шины, замки, гребенки, двери различной окраски.

    Хороший щиток должен иметь:

• фиксацию входящих кабелей;
• DIM-рейка должна быть на раме, которую легко снимать и устанавливать обратно;
• должны быть шины защитного и рабочего нуля или место под них;
• органайзеры для кабелей упорядочат внутреннее пространство;
• набор креплений для монтажа без цементных работ.

Советы специалистов

С внутренней стороны бокса лучше всего наклеить схему с условными обозначениями. Если при возникновении аварийной ситуации вас не будет на месте другой человек сможет отключить электроэнергию или включить автомат, который выбил.

Обозначения в электрическом щите

Все группы проводов, которые присутствуют в распределительном щитке лучше подписывать. Обычно для этого используют специальные бирки. Это позволяет сделать процесс обслуживания и ремонта более удобным и комфортным.

Бирки на проводах в щитке

Вводные проводники для УЗО и автоматических выключателей лучше заводить сверху. Такие правила диктует завод изготовитель приборов. Во время проверки электрического щитка его дверь на несколько часов лучше оставить открытой. Через несколько часов можете подойти и проверить температуру автоматики. Если вы обнаружите, что изоляция начала плавиться, тогда следует отключить подачу электроэнергии и приступать к поиску проблемы. В ином случае в дальнейшем может произойти короткое замыкание.

Каждые полгода на клеммах следует подтягивать винтики

Особенно это важно если вы использовали алюминиевые провода. Не следует покупать распределительный щит, в котором мало места

Это связано с тем, что ограниченное пространство будет способствовать перегреву и быстрому выходу из строя определенных приборов.

https://youtube.com/watch?v=GLzd6kFg4Ds

Теперь вы знаете, как собрать распределительный щит своими руками. Надеемся, что эта информация была полезной и помогла выполнить правильную сборку. Если недостаточно времени, тогда доверьте эту работу профессионалам.

Рекомендуем изучить: vse-elektrichestvo.ru/elektromontazh/elektricheskie-shhity/shhitok-dlya-elektroschetchika-i-avtomatov.html.

Сборка электрического щита

Когда схема щитка создана, а электрические провода проложены по квартире, переходят к сборке щитка. При желании, можно заказать подготовленный щит, который останется только установить и подключить входной кабель.

Разметка и установка DIN-реек

Вначале производят разметку, где будут стоять модули, какой длинны необходимы рейки. В процессе примерки также учитывают расстояние между рядами, если их несколько, а также отдаленность шины нуля и заземления. Когда разметка готова, рейки устанавливают на необходимые места.

Монтаж и коммутация модульных устройств

На этапе монтажа модульных устройств выполняют установку автоматов и дополнительных приборов на DIN-рейку. Также производится их подключение между собой. В первую очередь, устанавливают вводной автомат, затем реле напряжения, УЗО и диффавтоматы, которые стоят перед обычными выключателями.

Организация ввода кабелей в электрический щиток

На этапе ввода кабелей необходимо проделать отверстия в щитке. Как правило, все места для ввода предусмотрены производителем, поэтому достаточно выдавить пластик. С одной стороны заводится кабель общей сети, который подключается к входному автомату, а с другой — провода внутренней сети.

Выбор места установки

В большинстве квартир щит устанавливают поближе к входной двери. Это не обязательное требование, главное соблюсти ряд рекомендация:

• быстрый доступ для включения или отключения напряжения;
• отдаленность от горючих и пожароопасных материалов;
• естественное освещение помещения, где установлен щиток, является преимуществом при ремонтных работах.

Разделка кабелей

Для разделки кабеля используют специальный инструмент, предназначенный для снятия изоляции. Как правило, профессиональные электрики используют клешни или нож с пяткой. Оборудование увеличивает скорость работы с кабелем. При разделке снимают внешнюю оболочку, а затем нужное количество изоляции с каждой из жил.

Подключение групп потребителей

При монтаже модули группируют в зависимости от разных факторов. К примеру, по назначению или помещению. Автоматы для освещения квартиры устанавливают поочередно, после чего монтируют защитные устройства для кухни, ванной и других комнат.

Объмная 3D вытынанка

Расчёт потребителей

Составляется полный список потребителей. Для этого нужно не учитывать приборы вроде вентилятора или настольной лампы, а записывать и нумеровать каждый подведённый к щитку провод. Розетки нужно записывать отдельно, освещение — отдельно. Приборы повышенной мощности (бойлеры, стиральные машины, кондиционеры, электроплиты) требуют обеспечения защиты проводки от перегрузки, поэтому подключаются не через распределительные коробки, а непосредственно к щитку.

Список потребителей для трёхкомнатной квартиры обычно выглядит так:

розетки: спальня;гостиная;детская;кухня;санузел;прихожая и коридор. Стиральная машина;бойлер;кондиционер;электроплита;освещение: спальня;гостиная;детская;кухня, санузел;прихожая, коридор.

Все потребители разбиваются на группы (цепи) в соответствии с потребляемой мощностью: розетки для бытовых приборов в одной комнате вроде утюга, бра, телевизора и прочих можно объединить в одну группу (розетки в одной комнате — одна группа, в другой — другая), освещение — в следующую, также по комнатам. Для каждой группы выделяется свой автоматический выключатель (или просто автомат) на щитке, а для приборов повышенной мощности — стиральной машины, бойлера, электроплиты, кондиционера — выделяется свой отдельно для каждого. Автоматы могут также называться предохранителями или пакетниками.

Важно! Подключение маломощных приборов (ТВ, телефон, интернет, охрана) производится в отдельном ящике!

Далее список преобразовывается в таблицу, куда вносятся номиналы автоматов и УЗО.

С чего начинать?

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

• марка провода и сечение жилы, мм²;
• мощность;
• потребляемый ток;
• тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

Для большей наглядности схему электрощита можно изобразить так:

Или даже так:

где

• 1 — вводной АВ;
• 2 — счётчик;
• 3 — нулевая шина;
• 4 — шина заземления;
• 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Инструменты

Подготовка к монтажу распределительного щитка

Монтаж и сборка электрического щитка — это заключительный этап создания всей внутренней системы электроснабжения частного дома, квартиры или другого объекта недвижимости. После выполнения работ по подключению строения к общим электрическим сетям и монтажу внутренней проводки, можно приступать к установке корпуса распределительного щитка и сборке его внутреннего оснащения.

Начинать эту процедуру необходимо с составления принципиальной схемы электрощита, при этом следует учесть нижеперечисленные факторы.

1. Вид внутренней разводки проводов: «звезда» или «шлейф», в распределительных коробах или по смешанному варианту. Тип внутренней электрической разводки определяет количество проводов, подходящих  к распределительному щиту. Их может быть до нескольких десятков. От это показателя зависит какое электрооборудование необходимо разместить в щитке, его количество и технические характеристики.
2. Общая мощность всех электроприборов: определяется суммой номинальных показателей по каждому прибору. Также этот общий показатель необходимо разбить по зонам потребления от каждой заведенной в щиток линии внутренней проводки. Это необходимо для подбора автоматов и других комплектующих по максимальному току нагрузки.
3. Учет всех возможных вариантов нагрузки: подключение дополнительных электроприборов, одновременное включение всей техники и так далее. Вернее всего, такой расчет уже был выполнен при монтаже внутренней проводки, но желательно продублировать его. Все автоматы и другое электрооборудование необходимо приобретать с запасом по мощности.
4. Определение видов электроприборов на объекте: многие электроприборы требуют установки дополнительного оборудования. Например, работу стиральной машинки необходимо обезопасить установкой УЗО (устройство защитного отключения). Это обеспечит надежную защиту человека от поражения электрическим током в случае замыкания фазы на корпус электроприбора.

После разработки принципиальной схемы электрощита, приобретения всех необходимых комплектующих и материалов приступаем к выбору корпуса устройства и его монтажу.

Сборка электрощитка на 220В в частном доме

Схема элктрощитка частного дома

Чтобы правильно собрать электрощит в собственном доме, необходимо ознакомиться с нюансами такого строения:

• уровень мощности, выделенной на проект – зависит выбор электросчетчика, автоматов;
• место монтажа щитка – влияет на тип корпуса;
• число ответвлений – для каждой понадобится отдельный защитный модуль;
• надежность электросети – учитывается качество линий электроснабжения, близость крупных объектов и подобное.

Электрический щиток в доме устанавливается на длительный период времени. Рекомендуется внимательно подойти к выбору элементов, рассчитать и учесть возможное увеличение нагрузки: появление дополнительных помещений, приборов. В сельской местности воздушные линии находятся в среднем или плохом состоянии, лучше установить больше защитных блоков.

Электрический щиток – первый элемент электропроводки частного дома, квартиры, иных помещений. Не рекомендуется экономить на деталях конструкции, следует выбирать надежных производителей и проверенные магазины

Однако первостепенное внимание уделяют общедомовому уровню напряжения, потребляемой мощности

Важно установить достаточное число защитных модулей, врезать реле напряжения. Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным

Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным.

Заключение

Выводы и полезное видео по теме

Обзор технологии утепления мансарды:

Конденсат из-за неправильной пароизоляции и как от него избавиться:

При самостоятельном утеплении мансарды изнутри, когда крыша уже покрыта, важно правильно подобрать толщину теплоизоляционного материала. А еще важнее – провести правильный монтаж без разрывов пароизоляции и ветро-влагоизоляции

Если защитные пленки с обеих сторон от утеплителя будут иметь прорехи, то он намокнет и перестанет защищать дом от холода.

Есть опыт утепления мансарды изнутри? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию, делитесь своими знаниями и участвуйте в обсуждениях. Блок обратной связи расположен ниже.
