Какие же бывают направляющие для выдвижных ящиков?

Содержание:

Видео описание
Монтаж шариковых направляющих
- Установка боковых направляющих
- Установка скрытых направляющих
Что нужно знать, прежде чем начать устанавливать выдвижные ящики
Как заменить шариковые или роликовые направляющие на метабоксы или тандембоксы
Как разметить места для крепежа направляющих
- Как правильно рассчитать размеры
Существующие виды шариковых направляющих
Ящики Леграбокс
Шариковые направляющие GTV
Монтаж шариковых направляющих для выдвижных ящиков шкафа-купе
- Как крепить шариковые направляющие: технология монтажа
Как устанавливать их на ящики
Советы по уходу за одеждой
Расчет и монтаж направляющих
Расчет выдвижных ящиков
Ремонт и замена направляющих в выдвижном ящике
Телескопические направляющие из 3 частей с полным выдвижением
Подводим итоги

Видео описание

Монтаж шариковых направляющих

Как установить направляющие выдвижных ящиков

Как установить шариковые направляющие? Схема монтажа зависит от типа выдвижной системы.

Установка боковых направляющих

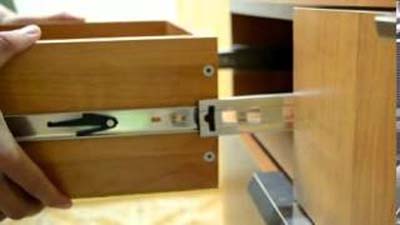

Чтобы произвести монтаж шариковой направляющей на боковую поверхность ящика, необходимо:

разобрать выдвижную систему. Как разобрать направляющую? Как правило, рельс и каретка соединяются между собой обычным фиксатором – защелкой. То есть для разбора необходимо нажать на фиксатор и вынуть каретку;

Инструкция по разбору направляющей

разметить область монтажа выдвижной системы на ящике и мебельном каркасе;

закрепить каретку на ящике и рельс на каркасе. Как крепить составляющие части шариковой направляющей? Крепление производится саморезами по предварительно подготовленным при помощи дрели отверстиям;

Правила установки шариковой направляющей

вставить ящик в каркас мебели, соединив части направляющей.

Соединение частей выдвижной системы

Замена роликовых направляющих на шариковые производится по аналогичной схеме, после демонтажа устаревшего или пришедшего в непригодность оборудования.

Установка скрытых направляющих

Схема установки шариковой направляющей скрытого типа следующая:

к дну ящика прикрепляются фиксаторы для планок выдвижной системы. Как прикрутить фиксаторы? Крепление производится саморезами в соответствии со схемой, разработанной производителем мебельной фурнитуры (например, компанией Боярд);
далее в фиксаторы устанавливаются планки направляющих;

напротив каждого фиксатора просверливаются отверстия, диаметр которых равен размеру крючка для фиксации направляющей;

Расположение направляющих на ящике

на корпусе производится разметка мест креплений для оснований направляющих (рельсов) и последующая фиксация комплектующих элементов при помощи саморезов;
части направляющей соединяются между собой.

Процесс установки ящиков на шариковых направляющих представлен на видео.

После монтажа направляющих любого типа производится обязательная регулировка по ширине и высоте, что помогает устранить образовавшиеся зазоры.

Конструкция шариковых направляющих довольно проста, а сам механизм состоит из нескольких основных и ряда вспомогательных деталей. Если к первым относятся металлические полозья и шарики, то вторые представлены различными стопорными элементами и ограничителями, выполненными как из металла, так и из пластика.

Шариковые направляющие являются более технологичными, качественными и долговечными.

Они обеспечивают наилучшую стабильность работы выдвижных систем и удобство их эксплуатации.

Для понимания принципа работы механизма обратимся к простейшему представителю шариковых направляющих — двухсекционные неразборные. В этом случае присутствуют две так называемые рельсы, отличающиеся по размерам и имеющие специфическую п-образную форму, что позволяет расположить одну деталь внутри другой.

Действие этой фурнитуры основано на взаимном перемещении прочных стальных дорожек, составляющих шину.

Между ними (обычно сверху и снизу) располагаются маленькие шарики, напоминающие аналогичные составляющие подшипника. В роли же стопорного элемента, сохраняющего целостность конструкции, выступает часть внешней рельсы, на определенном моменте ограничивающей ход устройства.

Поскольку дорожки вкладываются друг в друга, такие системы называют телескопическими.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Какие изделия можно сделать из эпоксидной смолы своими руками, какие бывают трудности

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Как заменить шариковые или роликовые направляющие на метабоксы или тандембоксы

Выдвижные механизмы для ящиков: краткий обзор направляющих, метабоксов и тандембоксов

Не так просто обстоят дела с заменой выдвижного ящика с шариковыми и роликовыми направляющими на тандембоксы или металобоксы (метабоксы). И это вполне очевидно, ведь конструкция самих ящиков абсолютно разная.

Поэтому придется полностью перепиливать детали ящика с учетом высоты имеющихся фасадов и собирать новый короб для установки в ту же тумбу.

Взаимозаменяемы тандембоксы Blum и Firmax. Поэтому вы всегда можете поменять одну выдвижную систему на другую, подобрав подходящий аналог.

И это не единственное «удачное» в плане экономии совпадении. Практически на любую фурнитуру известных брендов премиум-сегмента можно найти аналоги дешевле. Уточню: вопрос качества и целесообразности такой экономии я не затрагиваю.

Как разметить места для крепежа направляющих

Установить шариковые направляющие намного проще, чем может показаться сначала.

Телескопы (при зажатии черных «усиков» можно вытянуть половину) легко разобрать на 2 части, одну из них прикрепив на бок ящика, а вторую на внутреннюю стенку шкафа.

Основная цель в точном определении мест для этих частей. Их надо пометить маркером. После чего каждую из половин необходимо прикрутить шурупами и вставить ящик в шкаф, соединив при этом две части в одно целое.

Как правильно рассчитать размеры

Для корректной работы конструкции (полного выдвижения туда-обратно) нужно тщательно разметить места крепежа составляющих. Проконтролировать размер. Между стенкой шкафа и боковиной ящика нужно оставлять промежутки, где и будут расположены направляющие. Чаще всего это 13 сантиметров с каждой из сторон.

Направляющие обычно бывают 25-90 сантиметров в длину с шагом 5 сантиметров, при этом нужно следить, чтобы они оказались короче ящика на 6-10 сантиметров. Вот почему конструкцию крепят посередине боковины ящика, оставляя немного места впереди и сзади.

Существующие виды шариковых направляющих

Рассматриваемая нами сегодня система, идущая в качестве комплектующего к домашней мебели, может принимать различные формы. Так, будут они варьироваться ввиду изначального предназначения данной двигательной системы, и набора функций, которым она изначально была наделена. В нижеследующей таблице давайте изучим, какими могут быть шариковые направляющие и по каким критериям их различают.

Существует множество разновидностей шариковых направляющих

Таблица 1. Виды шариковых направляющих

Критерий	Описание видов
Наличие возможности разукомплектовать устройство	По данному критерию можно выделить:разборные шариковые направляющие; неразборные модели.
Количество «ступеней»	По данному параметру можно поделить существующие разновидности направляющих интересующего нас типа на:состоящие из двух секций; многосекционные.
Тип конструкции	Согласно искомому пункту, можно выделить шариковые направляющие:многоуровневые; одноуровневые.
Способ установки устройства	Монтаж интересующих нас деталей может осуществляться двумя способами:сразу на боковые поверхности оснащающихся механизмом ящиков; внутри пазов, проделанных специально под интересующую нас цель в боковых поверхностях.

Ящик с такими направляющими движется почти бесшумно, и может выдержать немалый вес

Окончательная стоимость механизмов, которые не могут быть разобраны после установки, не утратив функциональности, будет намного меньшей, чем аналогичное значение для разборных механизмов. Дело в том, что последние производятся по усложненной технологии, и в конечном итоге оснащаются специально укрепленными шариками, которые и позволяют несколько раз разобрать и собрать устройство обратно без ущерба и страха потерять мелкие элементы конструкции.

Шарики внутри устройства выполняются из стали. Они перемещаются по внутреннему пространству металлического профиля, позволяя легко выдвигать из шкафа, комода, кровати и других предметов мебели ящики, выполненные из абсолютно любого материала и имеющие любую величину.

Такие направляющие подходят для установки к ящикам практически из любого материала

На окончательную стоимость данных двигательных систем будет оказывать влияние любой из перечисленных выше в таблице параметров, не только возможность разукомплектовки. Так, чем больше будет чисто ступеней и количество уровней, которыми искомая система оборудована, тем она станет дороже. Это обуславливается, разумеется, сложностями, через которые производителю пришлось пройти при создании интересующего нас приспособления.

Ящики Леграбокс

Ящики Legrabox от Blum впервые были показаны порядка пяти лет назад на кёльнской выставке interzum 2011.


Рис. 26. Ящик Леграбокс от Blum

Вначале ящики Legrabox позиционировались как элитная продукция, которая была недоступна простому смертному мебельщику. Дело тут было вовсе не в цене, а цена, кстати, наивысшая в сравнении с другими системами выдвижения, а в сложности и точности изготовления остальных деталей из ДСП, точности фрезеровки дна ящика, точности сверления боковых стенок корпуса и фасадов. Поэтому, ящики Legrabox предлагались мебельным предприятиям, которые производят мебель высокого класса.


Рис. 27. Ящик Леграбокс

Сейчас ящики Леграбокс доступнее, но это не значит, что к монтажу ящиков можно подойти «спустя рукава» и как результат сложится негативное представление о системе выдвижения Legrabox.


Рис. 28. Ящик Леграбокс со вставками из дерева на боковых царгах

Подробнее о ящиках Legrabox.

Шариковые направляющие GTV

Разновидности шариковых
направляющих в зависимости от высоты:

Шариковые направляющие высотой 17 мм

Направляющие высотой 17 мм длина от 182 мм до 438 мм, держат нагрузку до 8-10 кг. Направляющие частичного выдвижения. Производитель рекомендует фрезеровать на боковине ящика паз глубиной 10 мм и высотой 17 мм. Отличное решение для использования в комодах. При монтаже направляющая в сборе крепится к боковой стенке изделия, а затем с помощью винтов к боковине ящика.


Рис. 3. Шариковые направляющие высотой 17 мм


Рис. 4. Схема монтажа шариковых направляющих высотой 17 мм

Шариковые направляющие высотой 27 мм

Направляющие высотой 27 мм, длиной от 250 мм до 500 мм с шагом 50 мм, выдерживают нагрузку 15 кг. В отличие от первого варианта разбираются, фрезеровка паза на боковой стенке ящика не требуется. Для расчета габаритов ящика по ширине необходимо откинуть 22 мм от ширины внутреннего проема изделия.


Рис. 5. Шариковые направляющие высотой 27 мм


Рис. 6. Схема монтажа шариковых направляющих высотой 27 мм

Шариковые направляющие высотой 35 мм

Направляющие высотой 35, длиной от 250 мм до 500 мм, выдерживают нагрузку более 20 кг, есть варианты полного выдвижения. В целом напоминает направляющую высотой 27 мм.


Рис. 7. Шариковые направляющие высотой 35 мм

Шариковые направляющие высотой 45 мм

Шариковые направляющие высотой 45 мм самый распространенный и активно применяемый вид шариковых направляющих. Есть разные модификации длиной от 250 до 700 мм. Выдерживают нагрузки уже серьезные до 36-38 кг.

Направляющие перед монтажом необходимо разъединить, для этого необходимо поднять или опустить черный рычажок.


Рис. 8. Схема разъедания шариковой направляющей на составляющие


Рис. 9. Вытаскивание ящика на шариковых направляющих

Такая система разъединения на большинстве шариковых направляющих, в том числе и для корзин устанавливаемых в тумбы на кухне.

На фото ниже приведена выдвижная корзина для посуды с креплением к дну перевернутая «на попа». Нажимаем черный рычажок и отделяем корзину от направляющих, далее проблем с установкой корзины не будет.


Рис. 10. Корзина на шариковых направляющих

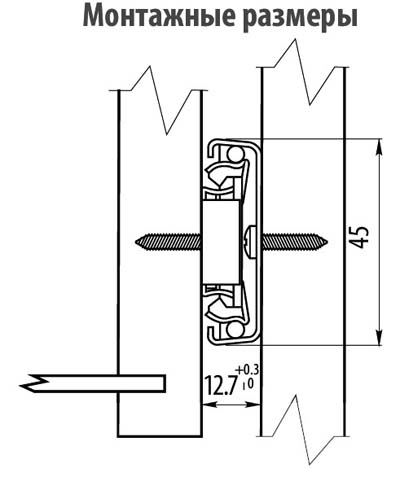

Для расчета габаритов ящика по ширине необходимо от внутренней ширины корпуса вычесть 26 мм, как и для роликовых направляющих.


Рис. 11. Схема монтажа шариковых направляющих высотой 45 мм

Выпускают шариковые направляющие высотой 45 мм полного и частичного выдвижения, с доводчиком или без. Кроме того, есть шариковая направляющие системы Push to open, то есть нажми, чтобы открыть, ручка для открытия ящика не требуется. Напоминают систему под названием TIP ON для
направляющих Tandem Blum.


Рис. 12. Шариковая направляющая частичного выдвижения


Рис. 13. Шариковая направляющая полного выдвижения

А у производителя Hettich есть шариковые направляющие сверхполного выдвижения.


Рис. 14. Шариковая направляющая сверхполного выдвижения


Рис. 15. Шариковая направляющая с доводчиком


Рис. 16. Шариковая направляющая с системой Push to open

Монтаж шариковых направляющих для выдвижных ящиков шкафа-купе

Современные модели направляющих для комодов стали оптимальной заменой обычным деревянным планкам, которые довольно долго использовались для перемещения ящиков. Самой практичной и функциональной считается телескопическая фурнитура. Она представляет собой шариковые направляющие с возможностью полного выдвижения.

Преимущества шариковых направляющих полного выдвижения:

приемлемая стоимость;
плавное и мягкое перемещение;
отличные прочностные характеристики;
износостойкость;
простая система монтажа.

Шариковые направляющие позволяют выдерживать вес до 25 кг

Телескопические направляющие характеризуются скрытым типом монтажа. Эта разновидность фурнитуры используется не только в комодах, но и в шкафах-купе, в письменных столах, а также в кухонной мебели. Не стоит забывать о преимуществах направляющих скрытого монтажа с доводчиком. Такие модели позволяют выдвинуть ящик на всю его длину, получив тем самым доступ ко всем вещам, которые в нем хранятся. Масляный доводчик обеспечивает плавное закрывание.

Механизм шариковых направляющих с доводчиком способен выдержать до 50 тыс. открываний и закрываний. Конструкция фурнитуры рассчитана на весовые нагрузки до 25 кг.

Как крепить шариковые направляющие: технология монтажа

Перед установкой шариковых направляющих необходимо вытянуть внутреннюю часть фурнитуры. Для этого нужно прижать черные усики. В результате получается две половинки, одна из которых крепится на внутреннюю стенку шкафа, а вторая – на боковую часть ящика с наружной стороны.

Как установить шариковые направляющие? Для этого следует придерживаться определенной последовательности действий:

Необходимо нанести на ящик разметку, а затем закрепить направляющие с помощью шурупов

Сначала нужно определить оптимальное место для монтажа креплений.
На боковой части ящика с наружной стороны необходимо нанести разметку. Линия предполагаемого монтажа может располагаться в нижней зоне или же проходить строго по центру.
Затем, используя шурупы, в соответствии с линией разметки закрепляется одна половина фурнитуры.
На внутреннюю стенку шкафа нужно нанести аналогичную разметку. Размещение этой линии будет зависеть от высоты выдвижного ящика.
После этого вторая половинка фурнитуры закрепляется на своем месте.

Чтобы удостовериться в том, что установка направляющих с доводчиком выполнена правильно, нужно завести ящик на место и проверить, насколько свободно он открывается и закрывается.

На обеих частях фурнитуры имеется большое количество отверстий, каждое из которых выполняет определенную функцию. Удлиненные горизонтальные отверстия обеспечивают возможность перемещения профиля по горизонтали в процессе регулировки направляющих, а удлиненные вертикальные – движение вверх/вниз. После того как фурнитура полностью настроена, она надежно фиксируется саморезами или шурупами. Для этого используются отверстия круглой формы.

После установки направляющих необходимо проверить как ящик закрывается и открывается

Нижние направляющие обычно устанавливаются с отступом 3 см от днища шкафа. Размещение оставшихся компонентов полностью зависит от размерных параметров ящиков. В процессе эксплуатации элементы не должны соприкасаться. Чтобы избежать этого, расстояние между фурнитурой, установленной на стенках шкафа, следует увеличить, добавив к показателю высоты фасадной части ящика 2-3 мм. В процессе монтажа обязательно нужно следить, чтобы фиксация всех компонентов направляющих осуществлялась строго по линии разметки.

Направляющие – основной компонент раздвижной системы в шкафах купейного типа. Для изготовления профилей применяются различные материалы, самым качественным из которых является алюминий. Технология установки фурнитуры для раздвижной системы довольно проста. Если правильно выполнить все расчеты и точно следовать инструкциям, то монтаж можно осуществить самостоятельно. Для сильно нагруженных ящиков желательно воспользоваться двойным комплектом фурнитуры.

Тщательный уход за раздвижной системой позволит продлить срок службы направляющих и колесиков/шариков. Для этого достаточно 2 раза в месяц убирать пыль и мусор с помощью пылесоса, а затем протирать поверхность рельсов влажной губкой.

Как устанавливать их на ящики

Монтаж выдвижных систем подразумевает точное соотношение всех элементов конструкции, чего можно добиться только при помощи точных замеров. Действительно, полозья и направляющие бывают самой разной длины, но иногда они могут выходить за пределы задней стенки, это также стоит учитывать.

Все элементы конструкции должны соответствовать по размерам друг другу.

Устанавливать систему следует в несколько этапов:

Точно обозначаем какое именно место внутри тумбы будут занимать полозья – для отметки используем простой карандаш.
Крепим элементы на заготовленное место используя дрель и саморезы.
Монтируем вторую часть конструкции на внешнюю сторону ящика.

*Важно учитывать возможную хрупкость материала мебели, именно потому рекомендуется использовать именно дрель, для наибольшей аккуратности. Саморезы также важно подобрать правильно

Лучше не использовать модели более 32мм, во избежание повреждения корпуса.

Устанавливают конструкцию с помощью дрели и саморезов.

Как правило, после успешного крепления основной части необходимо приступить к фасадам (передним стенкам, к ним монтируются ручки).

После крепления основной части устанавливаются фасады.

Иногда, на ящике предусмотрительно имеются выступы, а на фасаде — пазы, тогда соединение получается более прочным. При отсутствии подобного решения — используем двухсторонний скотч.

Иногда приходится применять двусторонний скотч.

Фасады крепим таким образом, чтобы между ними оставался небольшой зазор. Ручки устанавливаем в последнюю очередь при помощи пары саморезов.

В последнюю очередь ставятся ручки.

Сборку можно выполнить самостоятельно, предварительно проведя точные расчеты и купив набор саморезов. В результате вы сможете самостоятельно отрегулировать плавность хода и сохраните немного денег сделав всё своими руками.

Советы по уходу за одеждой

Расчет и монтаж направляющих

Расчет и монтаж направляющих зависит от количества, размера ящиков и выбранной системы. Естественно, начинать установку нужно с замеров коробки: высоты фасада и ящиков. Все полученные размеры лучше нанести на схематичный рисунок, чтобы ничего не перепутать и не забыть

Важно учитывать, что между внешними сторонами ящиков нужно оставлять зазор 2-3 мм

Важно сделать правильное обозначение разметки для отверстий. Если на ящиках направляющие можно сразу упирать в фасадную часть и равнять по нижнему краю, то со стенками немного сложнее

Лучше разобрать предмет мебели, если это возможно, и положить указанные элементы на стол. Вооружившись чертежом, нужно высчитать размещение низа направляющего (от края фасадной части отмерить расстояние до днища ящика). Потом с помощью рулетки следует проставить отметки, где будет крепиться направляющий механизм.

Разметка – это самая трудная часть. Сборка тумбы с 4-5 ящиками не займет больше часа. Вооружившись шуруповертом и саморезами (3.5 х 11мм вполне сгодятся), нужно закрепить направляющие на стенках. После этого еще раз проверить правильность разметки, собрать конструкцию, прикрутить вторую часть направляющих к стенкам ящиков и соединить их вместе. Если нужно, дополнительно провернуть фиксатор.

Сделать разметку ящиков

Отметить положение направляющих на стенках тумбы

Закрепить направляющие в тумбе

Прикрутить вторую часть направляющих к стенкам ящиков

Соединить

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

Ширина шкафа/тумбы (внешнего габарита) = Х.
Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.

Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

размеры роликовых направляющихразмеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

Ремонт и замена направляющих в выдвижном ящике

Во-первых, важно разобраться в причинах поломки. Если фурнитура требует замены только потому, что «отслужила» свое – тут все просто

Откручиваете старые направляющие, замеряете их длину и приобретаете точно такие же. Установку можно произвести в те же самые отверстия. Советую почитать про реставрацию ДСП – вполне возможно, что для того, чтобы крепеж был крепким, предварительно потребуется зашпаклевать отверстия. Ну или выбрать саморезы потолще – не 3х16, а 4х16

Если фурнитура требует замены только потому, что «отслужила» свое – тут все просто. Откручиваете старые направляющие, замеряете их длину и приобретаете точно такие же. Установку можно произвести в те же самые отверстия. Советую почитать про реставрацию ДСП – вполне возможно, что для того, чтобы крепеж был крепким, предварительно потребуется зашпаклевать отверстия. Ну или выбрать саморезы потолще – не 3х16, а 4х16.

Если ящик изначально «не радовал» безотказной работой, постоянно выпадал, перекашивался, заедал, то скорей всего направляющие вышли из строя преждевременно. И простая замена на новые может не решить проблему. Тут надо устранять саму причину.

Корректная работа любого выдвижного механизма возможна только при соосной установке самих полозьев (четко напротив друг друга) и правильной геометрии короба тумбы и самого ящика. А в процессе эксплуатации из-за недостаточной жесткости, больших нагрузок или просто из-за неровного пола могли возникнуть перекосы.

Возможные причины поломки:

Изначально дешевая и некачественная фурнитура

При покупке обратите внимание на толщину металла. Лучше приобретать направляющие надежных брендов.

Неправильная установка направляющих

При замене заново вымеряйте все расстояния до миллиметра, чтобы полозья были установлены четко напротив друг друга.

Перекос самого ящика. Если ящик очень большой, то дно из ДВП не помогает в поддержании правильной, четко прямоугольной формы. Его нужно усилить, добавив жесткие перегородки в ящик или сменив ДВП на фанеру.

Перекос самой тумбы. Помогает решить проблему выставление мебели по уровню, с помощью подкладок под опоры. Также в конструкцию тумбы можно установить дополнительные ребра жесткости.

Сильная загрузка ящика. Возможно, установленные раннее направляющие попросту не рассчитаны на подобные нагрузки. Может стоит поменять их на другие, более мощные?

Телескопические направляющие из 3 частей с полным выдвижением

Подобрать направляющую по максимальной нагрузке и длине

Стандартные длины в сложенном состоянии, мм/ Грузоподъемность указана для пары направляющих, кг	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
Алюминий
D1422	20	30	40	48	55	60	63	65	63	60	55	50	45	40	35
D444	22	26	30	33	36	38	39	40	40	39	38	36	33	30
D500			75	80	77	75	73	70	65	60	55	50	45	40	35	30	20
D5			41	49	55	60	64	68	70	71	70	69	67	64	60	55	43	31	20
Сталь
RA31	40	45	60	70	67	63	60	56	53	50	46	43	40	37	34	31	25	19
RA41		55	70	80	78	76	75	74	72	70	66	63	60	57	53	49	40	30
RA44		64	70	74	76	77	76	75	73	70	65	60	55	50	45	40	30
RA5R			140	150	159	166	170	174	176	175	174	172	168	164	158	151	136	118	98	78	58	38	20
RA7R			140	180	228	276	320	350	355	350	340	330	319	305	292	277	250	225	202	177	152	130	110	90	70	50	30
RA9			230	300	355	395	430	440	435	430	425	410	400	385	375	360	340	300	275	245	220	175	155	135	110	85	60
RT3D						50
E1400	35	65	90	110	125	135	137	135	130	125	119	112	105	98	90	82	65
E1700								470	485	497	510	525	537	545	550	550	530	490	443	395	350	307	265	225	185	148	110
E1902								570	605	640	670	695	720	740	755	770	785	782	770	745	705	660	600	530	455	380	300
E1012								600	640	685	720	755	785	810	835	860	885	900	895	875	845	800	740	665	585	500	400
E1020								950	1000	1050	1100	1150	1200	1250	1200	1150	1100	1050	1000	950	900	850	800	750	700	650	600
Нержавеющая сталь
ST41		55	70	80	78	76	75	74	72	70	66	63	60	57	53	49	40	30
ST508			140	150	159	166	170	174	176	175	174	172	168	164	158	151	136	118	98	78	58	38	20
ST708			140	180	228	276	320	350	355	350	340	330	319	305	292	277	250	225	202	177	152	130	110	90	70	50	30
E1708								470	485	497	510	525	537	545	550	550	530	490	443	395	350	307	265	225	185	148	110
E1908								570	605	640	670	695	720	740	755	770	785	782	770	745	705	660	600	530	455	380	300
E1018								600	640	685	720	755	785	810	835	860	885	900	895	875	845	800	740	665	585	500	400
ST438		40	45	50	55	60	63	65	63	60	55	50	45	40	35	30	20

Закрыть подбор

D1422

Алюминий
Нагрузка (max):

65 кг

Длина:
150-850 мм

Подробнее о товаре

D444

Алюминий
Нагрузка (max):

40 кг

Длина:
150-800 мм

Подробнее о товаре

D500

Алюминий
Нагрузка (max):

80 кг

Длина:
250-1000 мм

Подробнее о товаре

Алюминий
Нагрузка (max):

71 кг

Длина:
250-1200 мм

Подробнее о товаре

ST41
