Как определить фазу и ноль в розетке своими руками

Полезный совет читателям

Ситуация понятная – пропал свет в квартире и Вы сразу же пробником решили проверить напряжение в розетках. Заметив, что индикатор показывает фазу на двух проводах, Вы подумали, что это две фазные жилы у Вас в электропроводке. Как мы уже сказали, все далеко не так и убедиться в этом можно следующим образом:

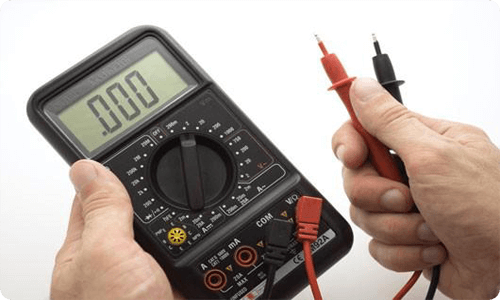

С помощью мультиметра проверьте напряжение в розетке, если покажет 0, значит фаза у Вас только одна, перетекающая на нулевой проводник.

Это самый верный способ определить неисправность, ведь индикаторная отвертка это крайне не точный метод проверки. Индикатор может сработать на наводку и показать вторую фазу, хотя на самом деле она будет одна.

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Вот и все, что хотелось рассказать Вам о такой неисправности проводки

Обращаем Ваше внимание на то, что последствия появления такого рода поломки могут быть весьма ощутимыми – если в Вашей квартире использовалось зануление, напряжение может перейти на корпус электроприборов, что крайне опасно. Надеемся, теперь Вы знаете, что делать, если в розетке две фазы, как устранить повреждение и почему такое случается!

Где и почему может появиться вторая фаза

Здесь сразу надо оговориться, что так как в квартиру заходит только один фазный провод, то понятие «вторая фаза» подразумевает что индикатор напряжения показывает фазу в контактах на которых она должна быть изначально и на нуле. Второй фазы, в правильном понимании этих слов, в квартире быть не может.

Следующий момент, который надо знать для понимания сути проблемы – каждый электроприбор является проводником электричества. Простейший пример это лампочка – ее нить накаливания светится из-за того, что она является проводником электрического тока. По сути, лампочка светит потому что она замыкает между собой фазу и ноль, а короткого замыкания не происходит так как нить накаливания обладает определенным электрическим сопротивлением. Точно так же работают остальные приборы – они зачастую подключаются к сети через трансформаторы, обмотка которых сделана из медной проволоки. Замыкания опять же не происходит, так как из-за длины провода и его сечения он обладает электрическим сопротивлением, но по сути, когда в розетку вставляется штепсель любого прибора, то в ней замыкаются фаза и ноль.

Теперь должно быть понятно, почему в розетке две фазы – эта неисправность может появиться только в том случае, если отсутствует ноль. Фаза приходит к розетке, проходит через включенный в нее электроприбор и появляется на нулевом проводе, а от него и на тех розетках, что расположены после обрыва ноля. Соответственно, если выключить все выключатели и вынуть все штепсели из розеток, то индикатор будет показывать фазу только на одном контакте.

Как итог – фаза вместо ноля может появиться в одной отдельно взятой розетке (при условии, что она двойная или тройная и в один из штепселей вставлена вилка какого-либо электроприбора). Далее, 2 фазы могут быть в одной из комнат, в половине квартиры или вообще везде.

Также нельзя скидывать со счетов вероятность короткого замыкания, например, при сверлении стены или некачественной укладке проводов в распределительной коробке. При определенном везении можно так зацепить проводку, что нулевой провод отгорит от основной сети и прикипит к фазному. В таком случае две фазы в розетке индикатор покажет даже при отключенных от сети электроприборах.

В этом видео вы может посмотреть как эта неисправность воспроизводится на специально собранном стенде:

Как работает индикатор напряжения: краткое пояснение

Для проверки потенциала фазы наконечник индикатора отвертки устанавливают в гнездо проверяемой розетки, а пальцем касаются свободного контактного гнезда на его корпусе.

Дальше по руке, телу и обуви ток стекает на землю и по ней возвращается на трансформаторную подстанцию, образуя замкнутый контур.

Если индикатором коснуться потенциала нулевого провода, то его очень маленькая величина не сможет вызвать свечение индикаторной лампочки, что и служит основной причиной заявить, что на нем нет опасного напряжения.

Однако на практике встречаются ситуации, когда при возникновении неисправностей в бытовой проводке, работая емкостным индикатором напряжения, домашний мастер замечает опасный потенциал там, где он, по его мнению, быть никак не может.

Изготавливая самостоятельно указатели напряжения, нужно выбирать металлический стержень, который не превысит двух сантиметров. В противном случае возможно прикасание рукой к рабочей поверхности, что приведет к удару током. Кроме того, со стороны стержня рекомендуется закрепить защитное кольцо, которое не позволит руке соскальзывать с корпуса.

Для индикатора используется лампочка, которая выдерживает более, чем 90В. Материал для изготовления аппарата должен быть темного цвета, что позволит заметить свечение лампочки. Изготавливать прибор лучше из эбонита. При работе с электроприборами необходимо выполнять правила техники безопасности.

Наведенный ток

Розетка работает в нормальном режиме, но при замере индикатором диагностируются две фазы. Такое явление часто встречается, если рядом с вашим домом проходит высоковольтная линия электропередач.

Это один из самых опасных случаев, так как наведенное напряжение будет диагностироваться индикатором даже при полностью отключенной подачей напряжения в квартиру, что может ввести в заблуждение даже профессионала в данном вопросе. В этом случае поможет вольтметр, либо мультиметр, он безошибочно покажет наличие или отсутствие напряжения.

Сергей | 05.04.2015 07:03

Здравствуйте. Была проблема две фазы в розетках на кухне, остальные розетки и все люстры работают. Отсоединил все чайники, микроволновки, тостеры. Две фазы исчезли, точнее один провод с фазой, один нулевой. Но! Розетки так и не работают! В чем дело. Подскажите пожалуйста

Здравствуйте Сергей! Скорее всего, причина в отсутствии нуля на розетке. Порекомендую провести следующие действия: — Для начала следует припомнить, не проводились ли в ближайшие дни какие либо сверления. Возможно, кто-то из домочадцев повесил на стену картину и перебил нулевую жилу провода. Если нет, то смотрите следующую рекомендацию. — В первую очередь проверьте саму розетку, осмотрите контакты и жилы проводов. Если визуальный осмотр механизма розетки не выявил неисправностей, то переходите к следующему действию. — Осмотрите близлежащие розетки, вполне вероятно, что ваша розетка запитана шлейфом через соседнюю. Если все нормально смотрите следующий совет. — Если электропроводка разделена на отдельные группы, стоит провести визуальный осмотр электрического щита, контакты нулевых шин и автоматов. Бывает и такое, что через автомат может быть подключен не фаза, а ноль. Так же, при таком раскладе, может быть подгоревший контакт или выбитый автомат. Если и в щите все нормально, двигаемся дальше. — Если электропроводка алюминиевая (для медной этот шаг пропускаем), отключите подачу электроэнергии к неисправной розетке. После чего обязательно убедитесь в его в отсутствии на контактах механизма розетки. Открутите распорные лапки фиксирующие механизм в подрозетнике, не откручивая проводов, вытащите розетку наружу. Пальцами прощупайте фазную и нулевую жилу. Очень часто алюминий обламывается или отгорает из-за нагрузки внутри изоляции. Если неисправность не обнаружена, смотрите следующий пункт. — Найдите ближайшую к розетке распределительную коробку и проведите визуальный осмотр в ней. Если и здесь все нормально то, скорее всего неисправность это неисправность провода проложенного в стене. В этом случае проще всего произвести замену провода. Спасибо за комментарий! Удачи!

Устранение проблемы

Здесь нужно исходить из ситуации, где пропал свет, во всей квартире или только в отдельных комнатах. Первый случай мы рассматривать не будем, так как это отдельная история.

Во втором, когда появилось две фазы в розетках, важно понять, где произошел обрыв нуля. Сразу это место выявить сложно поэтому нужно идти по пути наименьшего сопротивления

Но забегая на перед, сразу скажем – в нашей ситуации обрыв нуля произошел в стене.

Для успокоения души можно конечно посмотреть основной щит на лестничной площадке, но так как свет в квартире пропал только частично, причину проблемы можно там не искать. Если конечно туда из квартиры не идет несколько нулевых проводов, а не один общий.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Саморегулирующийся кабель: устройство, принцип работы, применение, популярные модели

Далее переходим на щиток с пакетными выключателями (у вас может быть другой) в квартире.

Как правило, каждый пакетник отвечает за отдельную линию, идущую на:

1. Розетки в комнатах;
2. Освещение в комнатах и коридоре;
3. Бойлер;
4. Электродуховку (не менее 16А);
5. Освещение в ванной, туалете, на кухне:
6. Розетки в коридоре, ванной и на кухне.

Это все приблизительно, у каждого может быть по-разному. Соответственно, для каждой линии есть свой нулевой провод.

Т.е. если две фазы в розетках появились на одной линии, то еще не все потеряно, можно взять и временно использовать удлинитель подключив его к розетке на рабочей линии, к примеру, на кухне или коридоре.

Далее находим тот пакетник, который отвечает за линию, где пропало напряжение и появились две фазы. С помощью пробника это сделать не сложно.

Для убедительности делаем замеры мультиметром, показание «0» только подтвердит нашу гипотезу.

Искать на шине нулевой провод отвечающий за проблемную линию нет смысла, он все равно сразу уходит в стену. Нужно просто отключить все пакетники (в целях мер безопасности) проверить на целостность, а потом зачистить все нулевые провода и саму шину. Если проблема была там, то она устранится.

Если это не помогло, идем дальше. В нашем случае нулевой медный провод желто-зеленного цвета сразу, минуя распределительную коробку, уходил на розетку, но там уже подходил медный черный провод. Т.е. где-то в стене они соединены и есть большая вероятность, что, обрыв нуля произошел именно там.

В вашем случае ноль может идти к розетке через распределительную коробку. Все это проверяется пробником.

Находим в распредкоробке данный провод, проверяем его состояние и, если нужно зачищаем. Не забудьте отключить напряжение в сети. Далее переходим к розетке и проделываем тоже самое.

Если профилактическая зачистка контактов не помогла, а провода в хорошем состоянии, значит ноль обгорел где-то в стене и это уже проблема.

Найти это место сложно, долбить стену ради нескольких неработающих розеток нет смысла. Какой же выход?

В нашем случае выход был найден следующий:

1. От первой розетки, к которой подходило напряжение от щитка и где были две фазы, нулевой провод был отсоединен и заизолирован.
2. Было приобретено 5 метров двухжильного алюминиевого провода (самый дешевый вариант) с сечением одной жилы 1.5 мм.
3. Найдена ближайшая распределительная коробка, которая запитывалась от другого пакетника (шла на освещение) и в которой был рабочий ноль.
4. Алюминиевый провод был подсоединен к рабочей нулевой шине в распредкоробке и подведен напрямую (для теста) к первой розетке неработающей линии, но пока еще не подсоединен к ней.
5. Включив пакетник подаем напряжение на фазовый провод розетки и с помощью мультиметра замеряем разность потенциалов между ним и новым нулевым проводом. Оно должно быть около 220В. В нашем случае так и было.
6. Убедившись, что все работает, отключаем напряжение на щитке, надежно крепим провода, монтируем розетку на место, проводим новый нулевой провод под плинтусом.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как действует электрический ток на организм человека

Т.е. в реальности мы проложили новую нулевую линию вместо той, которая была в стене, а, чтобы не вести ее через всю квартиру к щитку, была найдена ближайшая работающая нулевая шина, в нашем случае в распредкоробке.

Хотя, если в квартире старая штукатурка и провода находятся под ней, то можно попытать счастья, как показано в видео.

Советы по работе с “пробниками”

Используя контрольную лампу, нужно быть максимально осторожным. Кроме того, что человека может поразить током, лампа при неправильном подключении взорвется и поранит человека осколками стекла. Изготавливая самостоятельно указатели напряжения, нужно выбирать металлический стержень, который не превысит двух сантиметров. В противном случае возможно прикасание рукой к рабочей поверхности, что приведет к удару током. Кроме того, со стороны стержня рекомендуется закрепить защитное кольцо, которое не позволит руке соскальзывать с корпуса.

Для индикатора используется лампочка, которая выдерживает более, чем 90В. Материал для изготовления аппарата должен быть темного цвета, что позволит заметить свечение лампочки. Изготавливать прибор лучше из эбонита. При работе с электроприборами необходимо выполнять правила техники безопасности.

Если человек не разбирается в электричестве, а также не уверен в своих силах, то лучше попросить мастера произвести работу с электропроводкой. Таким образом можно избежать неприятных последствий, которые могут возникнуть при малейшей ошибке.

Как определить фазу, ноль и заземление самому, подручными средствами?

Определение фазы и ноля в розетке

Вы можете точно знать, где фаза и ноль в розетке, если установили ее своими руками, предварительно проверив проводку.
Но если вы снимаете или купили на вторичном рынке квартиру, неизвестно, кто занимался монтажом электроустановочных изделий и придерживался ли он правила «фаза справа». Как в такой ситуации разобраться, где в розетке ноль и фаза? Придут на помощь те же самые приборы. Индикаторная отвертка используется точно так же, как при проверке проводки, только жало вставляется поочередно в оба разъема розетки.

При использовании мультиметра выбирается измерение напряжения переменного тока, один щуп (любой) вставляется в отверстие розетки, вторым нужно прикоснуться к собственному телу. Если вы попали в розетке на фазу, прибор покажет больше сотни вольт, если на ноль – всего несколько вольт. Поражения током при этом можно не опасаться, если только по ошибке не выбрать режим измерения силы тока. Иногда индикаторная отвертка показывает, что в розетке 2 фазы, а судя по показаниям мультиметра, напряжение отсутствует. Такая ситуация указывает на обрыв нулевого провода, при проведении ремонтных работ нужно учитывать, что на самом деле напряжение в сети есть.

Подведем итоги

Определение нуля и фазы принципиально важно при монтаже выключателей, а для бытовых розеток особого значения не имеет. Разбираться с назначением проводов приходится при ремонте, когда розетка демонтируется и обнажаются концы жил

Фазный провод необходимо на период ремонтных работ заизолировать, хотя для подстраховки можно обмотать изолентой обе жилы. Желательно при монтаже розетки придерживаться неофициального, но общепринятого в среде электриков стандарта, и подключать фазу к правой клемме. Отличить ноль от фазы поможет цветовая маркировка, индикаторная отвертка, если проводка трехжильная, понадобится мультиметр. Проверку контактов в установленной розетке можно осуществлять с помощью обоих приборов.
