Профиль для гипсокартона

Содержание

Крепеж для монтажа каркаса

Собрать каркас не получится без разнообразного крепежа. В зависимости от типа конструкции могут использоваться такие элементы:

• Прямые подвесы – для монтажа несущих профилей на потолочную плиту или стену. На поверхности они закрепляются при помощи дюбелей. Несущие фиксируются в подвесах саморезами. Для регулировки в боковых крыльях этого крепежа имеется целый ряд отверстий. После фиксации выступающие части просто отгибаются под углом 90˚, чтобы не создавать помех при креплении гипсокартона.
• Анкерные подвесы – для монтажа потолочного каркаса. Они имеют тягу, регулируя длину которой, можно установить необходимое расстояние между каркасом и потолком.
• Удлинители – для соединения профилей. Такая необходимость возникает довольно часто, а использование удлинителя позволяет получить более прочное и жесткое соединение.
• Соединители – для скрепления профилей, перпендикулярных друг другу. Бывают одно- и двухуровневые. Одноуровневый соединитель из-за формы часто называют крабом.

Мелкие саморезы по металлу – для скрепления деталей металлического каркаса между собой. Впрочем, профессионалы советуют использовать для этих целей просекатель. Он обеспечивает гладкую поверхность в месте сопряжения, в то время как головки саморезов могут препятствовать плотному прилеганию гипсокартона к каркасу.

Благоустройство участка

Как подобрать размер флюгера

Арочный профиль

Назначение арочного профиля. Часто при отделке помещений требуется сделать дверной проем в виде арки или закруглить стену. В этих случаях используется арочный профиль. Он легко сгибается по одной стороне, что и позволяет делать ровные закругления.

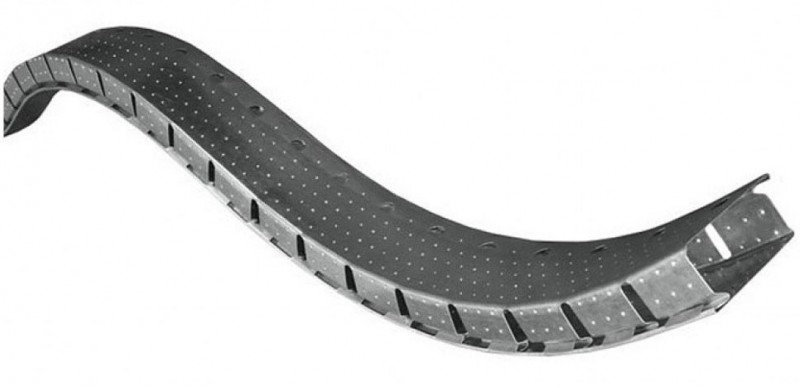

Арочный профиль для гипсокартона

Арочный профиль своими руками. Если в продаже отсутствует арочный профиль, его можно сделать своими руками из направляющего профиля. Болгаркой или ножницами по металлу боковые стенки профиля режутся до основания с шагом не более 5см. Ваш арочный профиль готов.

Арочный профиль для гипсокартона своими руками

Производство профилей для ГКЛ

Гипсокартонные планки делают из металлического листового проката, собранного в рулоны:

1. Наиболее распространен стальной материал. Производится в двух вариантах. Листы из черного металла дешевы, профили из них пригодны для установки в сухих помещениях. Во втором случае сталь принято оцинковывать – наносить антикоррозийное покрытие. Это оптимальный вариант для монтажа во влажных помещениях: в туалете, санузле, крытом бассейне, ванной, на кухне, неотапливаемом гараже и пр.
2. Листы из алюминия имеют улучшенные характеристики по сравнению со стальными аналогами. Они легче, не подвержены коррозии. Прочность их не намного меньше стальных аналогов. Единственный недостаток металлопрофиля для гипсокартона из алюминия – дороговизна. Зато такие алюминиевые планки универсальны, их можно ставить как в сухих, так и во влажных помещениях.

Соединитель двухуровневый

Металлический профиль для гипсокартона проходит два основных этапа производства:

1. Рулоны заправляются в режущий станок. Гильотина делит лист на полосы – заготовки для планок. Они собираются оператором в пачки и отвозятся на склад.
2. Полосы заправляются в прокатный профилегибочный станок. В то время пока валики перемещают заготовки по стану, гильотина режет их поперек. Затем гибочный узел машины придает металлу заданную форму.

Направляющий

Параметры будущего каркаса задает направляющий профиль, маркируемый буквами ПНП или UD (латиницей обозначена продукция фирмы «Кнауф»). В спинке детали есть отверстия, через которые ее крепят к поверхности дюбель-гвоздями. Если их шаг не устраивает, то легко просверлить дрелью новые.

Параметры профиля ПНП:

• Длина – 3 метра. При желании можно заказать направляющие большей длины – до 6 метров. Но эта часть каркаса без проблем собирается из отдельных кусков, жестко закрепляемых на поверхности, поэтому длина не имеет значения.
• Ширина основания (спинки) – 50, 65, 75 или 100 мм.
• Высота боковой части, называемой полкой, – 40 мм.
• Диаметр отверстий в спинке под дюбели – 8 мм.

Крепеж для профиля гипсокартона

Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:

Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.

• Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном
• Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом
• Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей

Существуют различные виды профилей относительно их применения. Алюминиевый профиль для витрин позволяет создать красивое торговое оборудование различных форм, которое будет достаточно прочным, чтобы выдержать большую нагрузку.

Также рекомендуем прочитать об алюминиевом профиле для стекла в этой статье, которая содержит подробную инструкцию по монтажу.

Заключение

Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если приходится с этим устройством столкнуться впервые, лучше получить визуальную информацию. С этой целью рекомендуется ознакомиться с видео, позволяющее глубже вникнуть в процесс выбора крепежных элементов для гипсокартона и наглядно демонстрирующее характеристики каждого из них.

В заключение надо отметить, что не стоит пренебрегать отдельным разновидностями профилей для гипсокартона или крепежных элементов, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что гипсокартонная система получается ненадежная.

Видео о видах профилей для гипсокартона

Установка различных профилей для гипсокартона: монтаж направляющего профиля UW на пол, монтаж несущих профилей CW, установка направляющего профиля UW на потолок.

Способы монтажа профилей для гипсокартона. Для чего нужен просекатель?

Дополнительные приспособления для потолочного каркаса

При сборке металлического каркаса на потолке используются различные приспособления, комплектующие и вспомогательные детали:

1. Листы гипсокартона прикручиваются к металлическому каркасу шурупами TN25. Для соединения элементов каркаса между собой применяются LB-саморезы № 9, 11, 16.
2. Чтобы закрепить направляющую рейку на стенах помещения, понадобятся пластиковые дюбели и саморезы к ним.
3. Каждый перфорированный подвес закрепляется на базовом потолке парой анкеров-клиньев с антикоррозионным покрытием.
4. Для стыковки потолочных профилей в перпендикулярных плоскостях используют двухуровневые соединители. Они пригодятся при сборке многоуровневого потолка. Крепятся соединители при помощи укороченных саморезов.
5. Чтобы проложить проводку через каркас, в некоторых металлических элементах нужно прорезать отверстия. Проще всего этого сделать с помощью механического просекателя.
6. Для фиксации каркасной конструкции на заданном расстоянии от базового потолка понадобятся перфорированные или регулируемые подвесы.
7. Соединители типа «краб» применяются для стыковки 2,3 или 4 профилей в одной плоскости. Один элемент способен справиться с нагрузкой в 20 кг/м². Крабы крепятся на защелки без использования саморезов.
8. Если нужно увеличить потолочные профили в длину, то понадобятся специальные удлинители. Они крепятся с боковой стороны рейки при помощи пары саморезов.
9. Вместо «крабов» можно использовать угловые соединители, которые позволяют стыковать планки в одной плоскости.
10. Чтобы соединять металлические элементы между собой без применения саморезов, понадобятся клещи.
11. Для высверливания отверстий под крепежные элементы в стеновой и потолочной поверхности пригодится перфоратор.
12. Намного проще и быстрее вкручивать саморезы при помощи шуруповерта.

Существует несколько видов подвесов, которые используются для фиксации каркаса на заданном расстоянии от базовой поверхности:

• Прямые подвесы имеют П-образную форму и перфорированные уши. С их помощью можно закрепить обрешетку на расстоянии максимум 12,5 см от основного потолка. Максимальная несущая способность этого элемента составляет 40 кг/м².
• Анкерные регулируемые подвесы имеют специальные тяжи, которые можно плавно регулировать для установки конструкции на нужном расстоянии от основания. Максимальное расстояние составляет 1 м. Одна шпилька выдерживает вес в 25 кг/м².

ВИДЫ ПРОФИЛЕЙ

Профили для гипсокартона бывают нескольких видов:

• Профиль направляющий(ПН) — служит направлением для установки стоечного профиля и потолочного профиля.
• Профиль направляющий потолочный(ПНП) — схож по назначению с ПН, но служит для монтажа потолков, незаменим при установке натяжных потолков разнообразной структуры и дизайна.
• Профиль потолочный(ПП) — устанавливается как правило к потолку и служит каркасом. Монтаж ПП производится с помощью специальных подвесов с возможностью регулировать вылет.
• Профиль стоечный(ПС) — устанавливается в направляющий профиль и служит основой для гипсокартонных перегородок.
• Профиль маячковый(ПМ) — служит для выравнивания основания стен при использовании штукатурки.
• Угловой профиль(ПУ) — профиль служит для оформления углов стен.

Профиль для ГКЛ

ПРОФИЛЬ ДЛЯ ГИПСОКАРТОНА РАЗМЕРЫ И ВИДЫ

Таблица размеров профилей и схематическое изображение профилей для ГКЛ

Когтеточка

Обои фрески на стену (фото)

Расчет количества материала

Перед тем как отправляться в магазин необходимо произвести несложные расчеты, чтобы определить количество материала – основных и дополнительных профилей, а также креплений и подвесов. Для этого необходимо схематично изобразить будущую конструкцию в масштабе, отметить на ней размеры и виды используемых направляющих.

Деталировка гипсокартонной конструкции

После этого потребуется рассчитать количество элементов.

Пример 1: расчет материала для выравнивания одной стены

Одним из распространенных из-за своей простоты и быстрого монтажа способом выравнивания стен является зашивка их гипсокартонными листами. По сути, при помощи направляющих и гипсокартона изготавливается ровная, выставленная по уровню, стена, расположенная вдоль существующей неровной.

Таблица 4. Расчет материала.

Пример 2: расчет материала при изготовлении подвесной потолочной конструкции

Таблица 5. Расчет материала.

Особенности использования

Стены из гипсокартона пользуются большой популярностью. На то есть много причин. Материал прост в использовании, долго служит и позволяет создавать различные конструкции. Для фиксации гипсокартона на стену используют два способа:

1. На каркас.
2. Без каркаса.

В чем преимущества каркасного метода? Основной из них – возможность проложить утеплитель или скрыть коммуникационные узлы. Еще, для каркасного метода, стены не требуется выравнивать. Профили для гипсокартона монтируются таким образом, что любые перепады и кривизна стен не будет заметна после обшивки. Это идеальный способ выполнить выравнивание стен.

Благодаря каркасу предоставляется возможность создавать любые формы стен. Арки, сложные многоугольные конструкции и углубления в стенах – это реальность с каркасом. Единственные нюансы, касающиеся использования обрешетки: монтаж гипсокартона на стену с профилем – сложный в техническом плане, а также, частично уменьшает полезное пространство внутри помещения. Все же, если правильно закрепить каркас, дальнейшая обшивка стен займет немного времени.

Какие дополнительные элементы нужны каркасу

Существует много вспомогательных комплектующих для гипсокартона – их насчитывается не один десяток. Но некоторые из них разве что в каталоге можно увидеть, так как они имеют специальное назначение. А мы рассмотрим те элементы, которые применяются чаще всего — их достаточно любому мастеру.

Соединитель двухуровневый для CD профиля применяют для закрепления этих профилей на различных уровнях. При этом направления перпендикулярны друг другу. Так как эта деталь продается в виде развертки, то перед работой ей придадим форму буквы «П», для этого изогнув. Для монтажа потребуются особые саморезы (2 штуки – по одному с каждого края).

Соединители одноуровневые для CD профиля называют «крабами». Они предназначены для закрепления деталей в пределах одного уровня. Как и в предыдущем случае, их располагают крест-накрест, перпендикулярно друг другу. Если нагрузка на квадратный метр составляет не более 20 кг, то саморезы не потребуются – достаточно защелкивания профилей. В противном случае потребуется 2 самореза – с одной и другой стороны.

Прямой подвес для CD профиля используется при монтаже подвесных потолков. Эта деталь закрепляется непосредственно на потолочной поверхности. Перед соединением с профильным элементом подвес изгибают в виде буквы «П». Затем вворачивают, по краям, 2 самореза. Длина данного изделия (стандартная) составляет 12,5 см. В продаже встречаются и другие варианты – от 7,5 до 30 см. Нагрузка, которую готов выдержать подвес, составляет 40 кг.

Анкерный подвес, называемый также подвесом с тягой, тоже служит для соединения поверхности потолка и CD профиля. Он нужен тогда, когда прямой подвес имеет недостаточную длину. Сам подвес вставляется в профиль, а его тяга должна быть продета через специальные отверстия, имеющиеся в пружине. Тяга может быть длиной 25, 50 и 100 см. Максимум нагрузки – 25 кг.

Удлинитель для CD профиля (иначе, продольный соединитель) способен сделать профильный элемент длиннее. Эта деталь вставляется в него с торцевой стороны, при этом выступы, похожие на рога, должны быть направлены вверх. Как обычно, по краям вкручиваем два самореза для дополнительной жесткости.

Соединитель угловой для CD профиля вполне может заменить собой элемент типа «краб» при монтаже подвесных потолков, имеющих один уровень.

Подборка фото существующих видов направляющих для гипсокартона

При создании изделий из гипсокартона Кнауф (фальшстен, потолков, перегородок) возникает необходимость создать обрешетку (каркас) из металлических профилей, к которым затем фиксируются листы ГКЛ. В зависимости от нагрузок и функционального назначения конструкций требуется применять подходящие для этого типы профиля.

Обращайте внимание на качество

Выдавливаемый методом холодного проката профиль для гипсокартона Кнауф имеет разную толщину (от 0,5 до 0,8 мм), что позволяет подбирать в каждом конкретном случае изделие требуемой прочности. Процесс оцинковывания металлической планки позволяет увеличить срок эксплуатации, предохраняя от коррозии.

По типу профили делят на такие виды:

• стоечные;
• направляющие;
• перегородочные;
• арочные.

В зависимости от требуемой толщины и мощности каркаса, детали выпускаются разных размеров.

Виды покраски стен

Окрашивание может быть не только однотонным. Сделать интерьер интереснее помогут различные приемы:

1. Горизонтальное разделение стены. Классический способ – нанесение на верхнюю половину стены краски светлого оттенка, а на нижнюю – темного. По всему периметру помещения проводят горизонтальную линию, используя строительный уровень. После наклеивают малярную ленту под чертой и начинают красить верхний участок. Снимают скотч только после полного высыхания красящего состава. Переходят к окрашиванию нижней части стены.
2. Полосы. Могут быть как вертикальными, так и горизонтальными. Такие способы покраски стен достаточно трудоемки, особенно, если используется много цветов. Предварительно потребуется нарисовать схему, затем перенести ее на стены, оклеить малярной лентой. Сначала часть стен окрашивают одним цветом, после чего ждут полного высыхания состава, затем переходят к обработке полос другого цвета.
3. Окрашивание отдельных элементов другим цветом. Как правило, этот метод применяют в помещениях с нишами, полками в стене и другими нестандартными конструкциями.

ПНП (UD) – профиль направляющий потолочный

Виды пассатижей и плоскогубцев

Перед покупкой подобного инструмента рекомендуется ознакомиться с существующими его видами и отдать предпочтение тому, что подходит конкретно для ваших целей.

По функционалу

Пассатижи и плоскогубцы, исходя из области их применения, подразделяются на следующие виды:

• с удлиненными губками;
• с короткими губками (для более крепкого захвата);
• с внутренними пластмассовыми накладками (для защиты хрупких деталей от повреждения);
• с узкими или тонкими губами (для точной работы с мелкими деталями);
• с изогнутыми губками (для работы в труднодоступных зонах);
• для работы с проволокой;
• для работы с люверсами;
• многофункциональные;
• комбинированного типа;
• диэлектрические;
• трубные.

Виды пассатижей и плоскогубцев

Основные размеры направляющих для гипсокартона

Профили есть разных размеров. Они произведены для сборки каркаса как на потолке, так и на стене. Из профиля для гипсокартона можно сделать основу столешницы в ванной из ГКЛ и камина из гипсокартона.

Для правильного выбора материала, следует разбираться в размерах:

• НП (направляющий профиль) – длина его 3 метра. Высота боковых частей 4 см, а ширина от 4 до 10 см;
• ПС (стоечный профиль) – длина от 3 до 6 метров. Высота боков 5 см., ширина – от 5 см до 10 см;
• ПП (потолочный профиль) – длина 3 метра. Высота боковых стенок – 2.7 см, ширина – 6 см;
• ПНП (потолочный направляющий профиль) – длина 3 метра. Высота бортика и ширина – 27* 28 мм;
• УП (усиленный профиль) – длина 3, 4, 6 метров. Высота бортика – 4 см, ширина от 5 до 10 см;
• ПМ (маячковый профиль) – длина 3 метра. Сечение: 22*6, 23*10, 62*6.6;
• АП (арочный профиль) – длина – 3 и 6 метров. Сечение: 22*6, 23*10, 62*6. Для создания арок лучше приобрести криволинейный профиль.

Разновидности направляющих

Основание под гипсокартон изготавливается из профилей нескольких видов – на способ их применения влияет также типа конструкции, ее форма, предстоящая нагрузка и место расположения (стена, потолок).

Способы крепления направляющих между собой

Главные профили

К основным видам направляющих относят изделия следующих видов.

Таблица 1. Основные виды направляющих.

При изготовлении несущего каркаса с помощью профиля ПН собирается рама, в которую вставляют направляющие ПС. Жесткость конструкции придают перемычки из направляющего профиля.

Строение гипсокартонной перегородки

Виды дополнительных профилей

Фиксация основных элементов несущей конструкции производится при помощи дополнительных профилей.

Таблица 2. Разновидности дополнительных профилей.

Виды профилей для потолочной конструкции

Таблица 3. Средняя стоимость материалов.

Используя длинный профиль можно сократить скорость возведения каркаса. При монтаже остова из более коротких направляющих применяют технологию сращивания, при этом стыковка соседних профилей не должна располагаться на одном уровне – обычно чередовать нижнее и верхнее соединение.

Другие виды

Профиль арочный (ППА) предназначен для формирования криволинейных поверхностей. Бывает выпуклый и вогнутый. Создан на основе несущего, поэтому совпадает с ним по размерам.

Угловой профиль защищает гипсокартонные углы от повреждений при эксплуатации. Крепится он на слой шпаклевки, поэтому имеет перфорацию, через которую выдавливается лишний раствор. Длина таких элементов – 3 метра, по ширине выпускаются уголки со сторонами 25 или 31 мм.

Омега-профиль своим названием обязан внутреннему сечению, напоминающему одноименную греческую букву. Его назначение – фиксировать на стене панели из ламинированного гипсокартона, к которому не подходят привычные методы крепления ГКЛ: они нарушат целостность декоративного слоя.

Листы вставляются в пазы, образованные фигурными планками, и надежно прижимаются ими.

Поверхность, образованная ламинированным гипсокартоном с применением такого крепежа, получается разделенной на отдельные квадраты или прямоугольники. Часто это используют в общем дизайне помещения, например, как на фото ниже.
