Схема подключения водонагревателя к водопроводу: правильное подключение бойлера

Устройство защитного отключения (УЗО)

Установка УЗО необходима. Автомат – гарантия безопасности. Срок эксплуатации бытовых приборов напрямую зависит от степени защиты электропроводки.

Промышленность предлагает два варианта устройств:

• электромеханические,
• электронные.

Электронные отличаются от электромеханического аналога тем, что нуждаются в дополнительном источнике питания. Технические параметры являются общими.

Выбор основывается на следующих параметрах:

Количество полюсов – для электрических водонагревателей должно быть не менее двух.

Номинальный ток – должен соответствовать мощности прибора. Например, если ставится котел мощностью 8 кВт, приобретайте автомат на 30 – 40А.

Ток утечки – показание не должно превышать 30 мА.

УЗО крепят возле электросчетчика вместе с автоматическим выключателем. Предназначение выключателя в защите электропроводящей системы вдоль всего контура. В случае перепада напряжения или замыкания в цепи произойдет автоматическое отключение системы.

Если УЗО ставится на квартирный щит с уже установленным двухполюсным автоматом включения, процесс ввода в схему идентичен подключению автоматического выключателя. Фаза от автомата включения проводится через устройство защитного отключения и выводится на автомат.

Дифференциальный автомат – расширенная версия УЗО. Разница – в наличии автоматического выключателя, идущего в комплекте. Для электрического бойлера лучше приобрести дифавтомат группы А с синусоидальной чувствительностью.

Подсоединение агрегата к водопроводу

Схема подключения бойлера к водопроводу очень простая, агрегат параллельно подсоединяется к системе водоснабжения. Теперь нужно распределить необходимое количество труб для подвода воды. Пластиковые скрепляются паяльниками, а стальные нужно варить строительным инструментом.

Как подключить водонагреватель к водопроводу с полипропилена? Если трубы не скрыты в стене, тогда сделать подсоединение бака к водопроводу очень легко, нужно провести разрез трубы холодной и горячей воды в обозначенном месте, впаять в отверстия тройники, от которых провести линию трубопровода к бойлеру, соединить с кранами при муфтой.

С закрытым в стену трубопроводом подключение водонагревателя немного сложнее. Нужно вскрыть трубы, выполнить врезку, вывести патрубки и закрыть все обратно

Вместе с тройниками важно применять разъемные муфты, ведь спаять не раздвигающие трубы нев

Схема подключения к водопроводу

озможно. Когда спаянные стыки застынут, соединяются разъемы и подключение водонагревателя к водопроводу проводится по предыдущей схеме.

Как подключить бойлер к водопроводу с металлопластиковыми трубами? К счастью, он не осуществляется скрытым методом, а потому схема подведения воды к баку не вызывает особых хлопот. Трубы разрезаются и вставляются тройники, после чего они подводятся к нагревательному устройству. Дело сделано!

А вот произвести подключение электроводонагревателя к водопроводу со стальными трубами – наиболее сложная процедура, предусматривающая подведение бойлера через патрубки смесителя для мойки на кухне. На каждый из них надевается тройник, что позволяет без нарезания резьбы подвести к одной трубе и кухонный смеситель, и бойлер.

Внимание! При монтаже водонагревателя к водопроводу воспрещается:

• Открывать защитное окошко, когда включен прибор.
• Проверять работоспособность агрегата без воды.
• Сливать воду при включенном питании.
• Монтировать детали с других аппаратов и приборов.

Советы профессионалов

Бойлерная система горячего водоснабжения кроме отсекающего крана, который находится на патрубке бака, подающий горячую воду, не требует дополнительных элементов. А вот при подведении патрубка с холодной водой, нужно сначала поставить тройник, на боковой отвод которого вмонтировать кран для слива воды с бака. Потом на тройник установить обратный клапан, после него еще вмонтировать отсекающий кран, соединяющийся с врезкой с водопроводом.

Видео:

Светодиодные лампы для натяжного потолка

Эффективные способы, как выкрутить сломанный болт

Стандартная схема подключения

Человеку, имеющему общее представление о разводке сети водоснабжения в масштабах квартиры и о принципиальной схеме работы накопительного электрического водонагревателя, будет несложно разобраться и с порядком его подключения к трубам холодного и горячего водоснабжения.

Схема подключения бойлера в квартире

Итак, на бойлер необходимо подать холодную воду

Делается это врезкой (монтажом) тройника в наиболее удобном в конкретных условиях месте.
На подающем трубопроводе обязательно устанавливается группа безопасности – один или несколько специальных клапанов. О их важности и правилах установки будет рассказано ниже в отдельном разделе статьи.

Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору. Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.

• Эта общепринятая схема может быть дополнена некоторыми элементами. Так, многие мастера перед входами в бойлер по обоим, горячему и холодному патрубку, предпочитают ставить тройники с кранами, позволяющими легко осуществлять опорожнение бака электронагревателя для проведения профилактических или ремонтных работ. Это несколько «утяжеляет» процесс монтажа, но дает в будущем определенные удобства.

• Если в сети холодного водоснабжения нередко случаются скачки давления, или напор воды выходит за рамки допустимых для конкретного бойлера значений, потребуется установка водяного редуктора. Он и выровняет давление, и предохранит электронагреватель от гидравлических ударов.

Еще одним дополнением может стать термостатический смесительный клапан. Он обеспечит в системе горячего водоснабжения ровную, установленную заранее, температуру, исключит возможность вероятных ожогов и т.п. Однако для его установки потребуется врезка еще одного тройника в трубопроводе холодной воды – в самом клапане-термостате происходит смешение горячего и холодного потоков до требуемой температуры.

Схема с применением термостатического клапана

Люстра для современного натяжного потолка: как выбрать

Правильно подобранный светильник для потолочной конструкции не только хорошо осветит помещение, но и подчеркнет красоту натяжного полотна.

Ошибки выбора могут привести к деформации натяжного полотна.

Выбирая потолочную лампу, специалисты рекомендуют рассматривать несколько основных моментов: тип крепления, габариты светильника, тип лампы, соответствие дизайна.

Правильная люстра, какая она?

Деформировать натяжное полотно достаточно просто. Для этого его нужно хорошенько нагреть.

Выбирая светильник, обязательно обращайте внимание на следующие моменты:

• лампа должна быть сконструирована таким образом, чтобы лучи света не попадали на потолок;
• оптимальный вариант плафона — закрытый или направляющий лучи света вниз;
• учитывайте расстояние между люстрой и полотном (избегайте плоских светильников-тарелок);
• рассчитывайте высоту светильника. Учитывайте, что часть подвеса будет скрыта под подвесной конструкцией.

Выбираем крепление

Оптимальный вариант, когда люстра крепится при помощи крюка. Накладная панель для хрустальной люстры подвесной конструкции натяжного потолка — не самый лучший вариант, так как процесс ее фиксации трудоемкий и не всегда заканчивается удачно.

Выбираем лампочку

Из всего разнообразия лампочек каждый выбирает вариант по своему усмотрению, с учетом особенности эксплуатации:

1. Лампа накаливания. Недорогие, но энергозатратные, нагревающие воздух вокруг лампочки. Для натяжного потолка лампы накаливания лучше не использовать. В случае, когда иных вариантов нет, лампа не должна быть более чем 60 Вт.
2. Лампочка энергосберегающая не греет воздух, ее можно использовать на небольшом расстоянии от натяжного потолка. Опасность использования энергосберегающей лампы — ртуть накачанная внутрь колбы.
3. Светодиоды — идеальный вариант для потолочного светильника. Высокий показатель КПД, минимальный нагрев, долговечность эксплуатации, направленный световой поток. Разбавить положительные свойства светодиодной лампочки может только ее достаточно высокая стоимость.

Немного секретов дизайнера

Использование хрустальной светодиодной люстры для натяжных потолков поможет подчеркнуть роскошь и стиль созданного интерьера.

Привнести изюминку в однотонный, спокойный дизайн может люстра яркого, контрастного цвета.

Причудливые формы светодиодных светильников идеально подчеркнут шик глянцевой поверхности натяжного потолка.

В гостиную хорошо вписываются лампы с большим количеством маленьких лампочек. Так можно создать особо уютную, расслабляющую атмосферу.

Большие площади хорошо освещает потолочный светильник в сочетании с точечными светильниками по периметру.

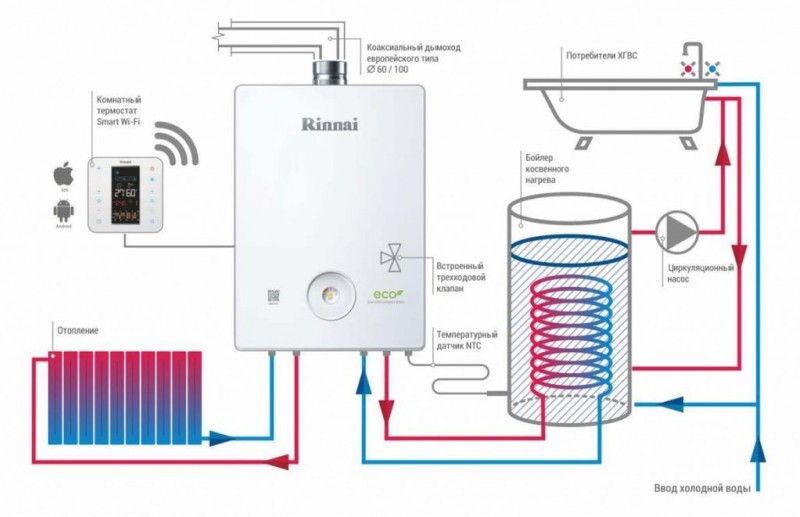

Подключение бака к котлу

Обладатели дорогих и мощных котлов довольно часто подключают бойлер в общую систему отопления. Правильно ли это? Технически — да. В такой схеме теплоснабжения горячая жидкость одновременно проходит через бойлер и теплообменники. Сложная автоматика становится не нужна. Избыточной мощности хватает для правильной работы всей системы, поэтому стимула к разделению горячего водоснабжения и отопления нет.

К сожалению, такая схема при использовании проявляет ряд существенных недостатков:

1. Избыток тепла расходуется впустую: 80°C для ГВС — необходимый минимум, что в 1,5-2 раза превышает запросы отопительной системы.
2. Настенный газовый котел не обладает высокими показателями мощности, но схема предполагает равномерное разделение тепла между элементами. Бойлер при подключении к котлу будет нагреваться не 10 минут, а 40. К тому же, выдача горячей воды в протоке снизится в три — четыре раза от необходимой нормы.

Автоматика — необходимый элемент, заметно упрощающий взаимодействие между бойлером и настенным газовым котлом. Она позволяет вовремя перераспределять мощности нагревателя между всеми элементами системы.

Как правило, пользователи бюджетных котлов предпочитают разделять отопительную систему и ГВС. Это грамотное решение, которое может быть осуществлено тремя различными способами:

1. На котле имеются трубы для подключения бойлера косвенного нагрева. Сам нагреватель одноконтурный, но на выходе имеется разделение на два патрубка: для системы отопления и горячего водоснабжения. По факту, основную часть времени нагреватель работает на отопление. В случае необходимости, автоматика подает сигнал и вся мощность газового котла идет на нагрев бойлера. Операция занимает 5-10 минут, после чего нагреватель вновь переключается на отопительную систему.
2. На котле нет труб для подключения бойлера косвенного нагрева. В этом случае придется приобрести трехходовый клапан отдельно. Отличительная особенность такого подключения — необходимость в синхронизации автоматики котла и клапана.
3. Гидравлическая стрелка. Нагреватель подключается к сложной системе насосов и труб, которая обеспечивает одновременную работу нескольких отдельных контуров. Отопительная система и ГВС разделяются, как и в первых двух способах. Автоматика гидрострелки поддается тонким настройкам, что также позволяет рационально распределять мощности котла. Всего скорее, придется установить контроллер — элемент, синхронизирующий работу насосов стрелки и котла.

Каждая из трех схем предполагает одно — разделение ГВС и отопления. Современная автоматика отслеживает заданные пользователем параметры для каждого контура и распределяет тепло согласно заложенным алгоритмам. Только так маломощный настенный газовый котел способен не только обеспечить бесперебойную работу двух систем, но и снизить расход топлива до минимума.

Читайте так же:

Инструкция по установке бойлера

Пошаговая инструкция нужна чтобы домашний мастер учел советы специалистов при монтаже бойлера. Работа эта трудоемкая, а неправильный монтаж может испортить не только новоприобретенный водонагреватель, но и внешний облик помещения. Работа по установке электрического нагревателя для воды делится на несколько этапов: крепление, обвязка с внутридомовыми сетями и первый пробный пуск.

Крепление к стене

Монтаж выполняют с помощью монтажных крюков, которые закрепляются к стене, на которые впоследствии надевается корпус бойлера. Иногда крепят конструкцию с помощью специальной монтажной планки, которая поставляется в комплекте. Ее монтируют на стенку анкерными болтами, а уж только после этого на ней фиксируется электробойлер.

Для того чтобы правильно закрепить устройство выполняют следующие действия:

1. Измеряют размеры корпуса, оценивают ориентировочно место установки, так чтобы от ограждающих поверхностей оставались зазоры по 4-5 см, а съемную крышку, возможно, было бы убрать для выполнения ремонтных работ и техобслуживания. Расстояние от потолка должно быть достаточным, чтобы установить конструкцию на монтажную планку.
2. По шаблону, размечают и просверливают отверстия под крючки или анкера. Кафельную плитку проходят сверлом для керамики, а затем используют сверло для бетона и ударную дрель.
3. Устанавливают в выполненные отверстия дюбели и заворачивают крючки или вставляют анкерные болты через дыры в монтажной планке и закручивают их гаечным ключом.
4. Навешивают водонагреватель на крепежные детали.
5. Строительным уровнем контролируют отсутствие отклонений от горизонтали и вертикали. Это необходимо, чтобы в процессе работы, во внутреннем баке не создавались воздушные пробки, иначе ТЭНы будут быстро выходить из строя.

Подключение к водопроводу

Обвязку электрического водонагревателя допускается выполнять, как с помощью стандартных шлангов, так и ПХВ-трубами. Схема подключения бойлера должна соответствовать чертежам, указанным в заводской документации.

Обвязка бойлера с водопроводом

Алгоритм подключения электрического бойлера к системе водоснабжения:

1. Наворачивают на синий патрубок холодной воды водонагревателя тройник Ду 15.
2. К нижнему отводу тройника диаметром ½ дюйма подключают сбросной клапан стрелкой направленной к электробойлеру, а к боковому — присоединяют шаровой кран, для дренажа водонагревателя во время ремонта или обслуживания.
3. Все соединения тщательно уплотняют ФУМ-лентой.
4. Накручивают на голубой патрубок ГВС нагревателя шаровой кран и соединяют его с тройником с использованием гибкого шланга либо ПХВ-труб.
5. Затягивают соединительные гайки вручную, после гаечными ключами.
6. Надевают шланг на сбросной клапан и выводят его в канализацию, чтобы вода, которая будет течь при терморасширении, уходила в слив.

Как подключить к электропитанию

Современные электрические нагреватели по российскому стандарту поставляются с кабелем и электрической вилкой. Для надежного подключения бойлера достаточно включить вилку в розетку, имеющей заземление.

В других вариантах, линию надо будет подсоединить своими руками. Если кабель не идет в комплекте устройства, покупают трёхжильный кабель ПВС 3х2,5 и подключают его напрямую от электрощита.

Работы могут выполнять лица имеющие группу допуска для работы с электрооборудованием. Для того чтобы защитить внутридомовую электрическую сеть от возможного перенапряжения в линии бойлера, устанавливают автоматический дифвыключатель на 16 А.

Затем подсоединяют провода к клеммнику бойлера по схеме указанной заводом: фаза провод — к L, нуль — к N, а заземление — к PE либо на корпус.

Как подключить накопительный водонагреватель на даче

Как правило, на дачах приходится иметь дело с очень низким давлением внутри водопроводной системы, что исключает вероятность использования классических схем установки водонагревателя. Выходом из подобной ситуации является специальная емкость, установленная отдельно от нагревателя: бойлерные баки заполняются уже от нее. Обратный клапан в такой схеме применить не получается

Важно максимально точно подобрать объем дополнительной емкости: он должен в несколько раз превышать объем бака (баков) прибора. Емкость для создания давления не может быть замкнутой (вакуумной), поэтому в ней нужно проделать отверстия.

Лучше, если в таком баке будет поплавочный клапан для регулировки уровня жидкости. На трубу от емкости к водонагревателю устанавливают кран или вентиль. Перед тем, как подключить нагреватель воды, бак для создания давления поднимают на чердачное помещение: он должен располагаться над бойлером на высоте более двух метров. Если дача или загородный дом в зимнее время не будет эксплуатироваться, содержимое бака перед наступлением морозов необходимо слить.

Первое правило работаем аккуратно

 Итак, в большинстве случаев, если речь идет о современном пластиковом или металлическом трубопроводе проблем с выкручиванием эксцентриков возникнуть не должно. Однако в любом случае перед началом работ следует подготовить необходимый инструмент в виде специального разводного ключа.

Другое дело если нужно заменить старый эксцентрик, но при этом владелец не хочет снимать трубы

В таких ситуациях придется действовать особенно осторожно, чтобы не раздавить эксцентрик. Если же все-таки в процессе часть резьбы останется в трубе, то тогда следует воспользоваться рекомендациями специалистов

Жидкие обои: инструкция по применению

Жидкие обои стали настоящим откровением на рынке отделочных материалов. Это смесь из различных твёрдых частиц: целлюлоза, хлопок, кварц и другие, в сочетании с красителями и склеивающим материалом.

Они чем-то похожи на различные виды шпаклевки, но при этом проще в нанесении, натуральнее и обладают особым, дышащим эффектом. После нанесения они сохнут в течение суток и готовы радовать своих владельцев своим видом и фактурой.

Инструменты для работы

При установке водонагревателя накопительного своими руками или замены старого поржавевшего нужны одни и те же инструменты:

Строительный уровень

При выборе нужно обратить внимание на точность, которая варьируется от 0,5 до 1 мм/м – чем этот показатель ниже, тем лучше. Важна также длина корпуса, границы которой составляют от 300 до 1000 мм. На больших поверхностях лучше производить разметку длинным уровнем.
Разводной ключ

Большинство моделей, представленных на рынке, будут «разводиться» на нужную ширину гаек, но удобнее будет работать ключом с тонкими усиками. При установке бойлера грубых узлов нет.
Плоскогубцы. Для домашней установки лучше выбрать универсальные «Пассатижи» от хорошего производителя.
Маркер. Существует различные виды «фломастера», которые пишут либо по конкретным поверхностям, либо универсальные, стоящие подороже. Стоить учитывать также смываемость маркировки – она нужна только временно.
Перфоратор.
Крестовидная отвертка со средним размером №2.
Рулетка. Достаточно будет бытового варианта длинной до 3 метров.

На больших поверхностях лучше производить разметку длинным уровнем.
Разводной ключ. Большинство моделей, представленных на рынке, будут «разводиться» на нужную ширину гаек, но удобнее будет работать ключом с тонкими усиками. При установке бойлера грубых узлов нет.
Плоскогубцы. Для домашней установки лучше выбрать универсальные «Пассатижи» от хорошего производителя.
Маркер. Существует различные виды «фломастера», которые пишут либо по конкретным поверхностям, либо универсальные, стоящие подороже. Стоить учитывать также смываемость маркировки – она нужна только временно.
Перфоратор.
Крестовидная отвертка со средним размером №2.
Рулетка. Достаточно будет бытового варианта длинной до 3 метров.

Кроме инструментов необходимо также купить полипропиленовые трубы и ФУМ-ленту, вместо которой иногда используют льняные нити.

Жидкие обои: особенности, преимущества и недостатки

Жидкие обои имеют особую, ни на что не похожую фактуру, именно эта особенность в сочетании с отличными качественными характеристиками сыграла ключевую роль в их популяризации.

• Материал удобен в приготовлении и не требует много чистого места для нарезки и намазывания, которое необходимо в случае с рулонными обоями.
• Часто производители заявляют, что жидкие обои способны скрыть любые неровности поверхности, но в этом есть только доля правды. Они действительно не настолько требовательны как виниловые, и тем более бумажные обои, но скрыть способны только небольшие дефекты, неровности более 3 мм будут проступать на них после высыхания.

С жидкими обоями очень удобно работать даже без помощи напарника

• Разнообразие расцветок здесь не такое богатое, как у традиционных обоев, это факт, но, комбинируя различные расцветки, можно создавать любые узоры, чаще это геометрические или растительные формы, реже различные силуэты и образы.
• Такая отделка является бесшовной, что имеет значение в эстетике интерьера.
• Жидкие обои удобны для отделки сложных геометрических поверхностей.
• Пометка о влагостойкости не говорит о том, что обои можно мыть, а только о том, что возможно их использование в помещениях с повышенной влажностью, например, в ванной.
• В случае порчи небольшого участка обоев, его можно вырезать и заклеить выбоину заново разведенной смесью. Поэтому какие-то остатки рекомендуют сохранить.

Разные оттенки и структуры жидких обоев позволят создать неповторимый интерьер

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

• обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
• предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан.

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

1. Металлическую трубу нужно тщательно зачистить от старой краски.
2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.

Блиц-советы

Стандартная схема подключения

Человеку, имеющему общее представление о разводке сети водоснабжения в масштабах квартиры и о принципиальной схеме работы накопительного электрического водонагревателя, будет несложно разобраться и с порядком его подключения к трубам холодного и горячего водоснабжения.

Схема подключения бойлера в квартире

Итак, на бойлер необходимо подать холодную воду

Делается это врезкой (монтажом) тройника в наиболее удобном в конкретных условиях месте.
На подающем трубопроводе обязательно устанавливается группа безопасности – один или несколько специальных клапанов. О их важности и правилах установки будет рассказано ниже в отдельном разделе статьи. Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору

Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.

Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору. Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.

• Эта общепринятая схема может быть дополнена некоторыми элементами. Так, многие мастера перед входами в бойлер по обоим, горячему и холодному патрубку, предпочитают ставить тройники с кранами, позволяющими легко осуществлять опорожнение бака электронагревателя для проведения профилактических или ремонтных работ. Это несколько «утяжеляет» процесс монтажа, но дает в будущем определенные удобства.

• Если в сети холодного водоснабжения нередко случаются скачки давления, или напор воды выходит за рамки допустимых для конкретного бойлера значений, потребуется установка водяного редуктора. Он и выровняет давление, и предохранит электронагреватель от гидравлических ударов.

Еще одним дополнением может стать термостатический смесительный клапан. Он обеспечит в системе горячего водоснабжения ровную, установленную заранее, температуру, исключит возможность вероятных ожогов и т.п. Однако для его установки потребуется врезка еще одного тройника в трубопроводе холодной воды – в самом клапане-термостате происходит смешение горячего и холодного потоков до требуемой температуры.

Схема с применением термостатического клапана

Заключение

Недорогие модели бойлеров управляются посредством простых клавиш или вращающейся рукоятки, определённое положение которой даёт команду для нагрева воды до той или иной температуры. В них имеется индикатор в виде встроенного в корпус или тумблер выключателя светодиодной лампочки, по которой можно ориентироваться в фазах работы агрегата.

Кнопки включения и остановки нагревателя

Вариант с вращающейся рукояткой

Модель с ЖК дисплеем

Более «продвинутые» нагреватели оснащены ЖК дисплеем или дистанционным пультом, их режимы работ можно выставлять по своему усмотрению, в том числе и по времени. Может все эти функции не столь и востребованы, но в современных системах «умного дома» они обязательно присутствуют.

Заключение
