Способы, как пробурить скважину своими руками вручную и что для этого нужно

Содержание

Если это дача, рассчитанная только на летнее проживание, то вполне приемлемым вариантом является облегчённая летняя версия, когда скважина практически имеет только оголовок над устьем и зачастую даже не оборудуется водопроводом.

Если дом предназначен для круглогодичного проживания, то приходится учитывать сезон низких температур. Для обеспечения бесперебойной подачи воды в это время обустраивается зимний вариант, предусматривающий наличие кессона, приямка или отдельного помещения, возводимого над устьем скважины.

Но все указанные работы весьма затратны и длительны по времени. Все возведённые объекты требуют периодического технического обслуживания.

адаптер для скважины

Альтернативой вышеперечисленным техническим решениям, обеспечивающим круглогодичную бесперебойную подачу воды в дом, является обустройство скважины без кессона при помощи адаптера. Указанное техническое решение подразумевает размещение всего оборудования водоподготовки и подачи в самом доме, в специально отведённом для этого помещении, в котором поддерживаются плюсовые температуры. Чаще всего таким помещением является котельная. А в самой скважине монтируется только специальное устройство – скважинный адаптер, конструкция которого весьма проста. Он обеспечивает герметичный вывод из обсадной трубы отвода, по которому вода, подаваемая глубинным насосом, поступает в водопровод, проложенный к дому.

Мы в соцсетях

Бурение скважины-иглы

Для участков с поверхностно расположенными подземными водами довольно часто используется скважина-игла. Это классический тип абиссинской скважины. Подаваемая на поверхность вода применяется для технических целей, или для питья после многократной очистки.

Для работы понадобится металлическая труба, набор бытовых буров и специальные шнеки. Инструкция бурения скважины своими руками:

1. В намеченном месте пробуривают узкую шахту диаметром не более 7-8 см.
2. Бурить грунт необходимо до момента всплывания плавуна.
3. В образующуюся шахту вставляют металлическую трубу, конец которой заострён.
4. Используя трубу в качестве упора, продавливают шахту до уровня залегания подземных вод.

Подбор необходимого оборудования

Пробурив водозаборную скважину, можно приступать к ее обустройству. Для обеспечения бесперебойной подачи воды необходимо установить специальное оборудование, в число которого входят: кессон, насос, гидроаккумулятор и оголовок для скважины.

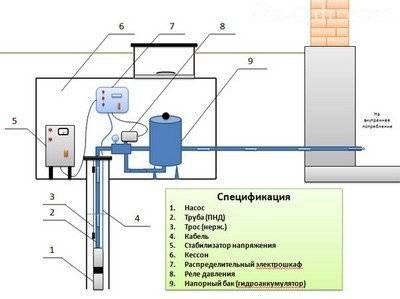

Схема обустройства водяных скважин на даче в целом одинаковая, различия могут быть лишь в выборе и установке отдельных элементов

Перед тем, как приступить к обустройству скважины, следует грамотно выбрать конструктивные элементы с тем, чтоб обезопасить себя в последующем от излишних хлопот и расходов по ремонту дорогостоящего оборудования.

Кессон – один из основных конструктивных элементов для обустройства. Внешне похожая на бочку водонепроницаемая емкость предназначена для защиты воды в водозаборной системе от промерзания и перемешивания с грунтовыми водами.

В герметичной конструкции можно расположить автоматическое оборудование, фильтры очистки, мембранный бак, реле давления, манометры и прочие составляющие, тем самым освобождая жилые помещения от излишних агрегатов и приборов. Кессон, как правило, оборудуется горловиной с плотно прилегающей крышкой.

Кессоны изготавливаются из металлов, устойчивых к коррозии – нержавеющей стали и алюминия, либо из пластика, который не подвержен гниению и другим процессам разрушения

Чтобы ваша скважина исправно служила в последующие несколько десятков лет, необходимо грамотно выбрать погружной насос.

Выбор изделия зависит от его производительности и максимального напора. На сегодняшний день наибольшей популярностью пользуются насосы европейских фирм производителей, например: Grundfos, Water Technics Inc

При расчете, в результате которого определяются параметры изделия, учитывается диаметр и глубина скважины, протяженность водопроводных труб, пиковый расход воды со всех точек подключения.

Для стабильной работы системы водоснабжения необходимо поддерживать рабочее давление в диапазоне от 1,5 до 3 атм., которые равны 30 м водяного столба.

Основная функция гидроаккумулятора – поддержание и плавное изменение давления жидкости в водозаборной системе. Кроме того бак обеспечивает минимальный запас воды и защищает от гидроудара. Разнятся устройства только объемом вмещаемой воды, начиная от 10 и до 1000 литров.

Для небольшого загородного дома с 3-5 кранами вполне достаточно установить гидробак вместимостью в 50 литров

Установка оголовка позволяет предохранить скважину от загрязнения мусором и стекания талых вод. Конструкция, герметизирующая скважину, предназначена также для упрощения эксплуатации технического колодца, а частности подвешивания насоса.

Оголовок может быть изготовлен как из пластмассы, так и из чугуна. Пластмассовые изделия способны выдерживать подвешенный груз, масса которого не превышает 200 кг, а чугунные – 500 кг

Как сделать установку для бурения абиссинского колодца своими руками

Самодельная установка для бурения абиссинского колодца вручнуюВыше упоминалось, что скважину можно забивать или бурить, какой из методов лучше, трудно сказать, все зависит от грунта, места и возможностей. Если специализированного оборудования для бурения скважины нет, а нанимать бригаду не хочется, то можно самостоятельно построить бурильную вышку – забивной станок.

Рассмотрим, как делается самодельная установка для бурения скважины игла

В результате получится бурильная установка как на фото

Два уголка длиной 2,5-2,7 м. свариваются углом с длиной основания 110-130 см. Делаем 2 таких детали. В верхней точке нужно предусмотреть место для крепления блока для подвешивания бабки. В качестве основания (платформы) можно использовать брус или шпалы. Конструкция устанавливается и фиксируется, чтобы во время работы установка не двигалась.

На блок подвешиваем бабку весом 30-40 кг. Внутренний канал бабки должен быть достаточной длины, желательно 60 см. Если будет короче, бабка может слетать со ствола, плюс, снижается сила удара (малая амплитуда). Наличие ручек на бабке позволит в определенные моменты помогать руками при забивании (в особо твердых слоях почвы один человек поднимает бабку натягивая веревку, а второй держа за ручки как бы ускоряет её ход вниз).

Бабка (болванка, забивная баба) для абиссинского колодца — бурение ручной установкойМагистраль для забивания скважины делаем из секций (труб) длиной полтора метра (таких секций должно быть 6-8, зависит от глубины водоносного слоя, предположительное расположение которого определяем заранее – узнаем у соседей, проверяем медной рамкой), плюс одну на запас.

Секции можно делать из нержавеющей трубы (дорого) или из черной стальной бесшовной трубы (доступно). Не стоит использовать оцинкованную трубу, она мягче.

Соединение секций выполняется посредством муфт (только сталь, чугун хрупкий). Тут главное правильно сделать резьбу муфты, которая должна на полвитка-виток оставаться снаружи. В процессе забивания, удар должен приходиться в торец трубы, а ни в коем случае не по резьбе, иначе не получится накрутить следующую секцию.

Игла для абиссинского колодца — забивка ручной установкойКонус (наконечник, игла) должна быть изготовлена из прочной стали. Существует несколько способов устройства клина: круглая форма вытачивается на токарном станке, но многие советуют делать граненный. Также делают из уголка в виде четырехгранника. Главное, чтобы копьеобразный наконечник был больше в диаметре чем сама труба.

Технология забивки скважины самодельной буровой установкой

Технология забивки скважины самодельной буровой установкойВ первоначально пробуренное отверстие (сделанное ручным буром) вставляем фильтрующую трубу. Забивая первую секцию следим, чтобы она была строго вертикально относительно уровня земли. Вынутый грунт тщательно утрамбовываем.

На отцентрованный ствол (трубу) одеваем бабку, принцип забивания прост – натягиваем веревку, конец которой привязан к бабке, резко отпускаем, ударная сила забивает ствол бабкой в землю.

На забитую секцию, накручиваем муфту и следующую секцию. Так как слои грунта могут отличаться по своему составу (глина, песок), то естественно, скорость заглубления также будет варьироваться, поэтому не пугаемся, если в одном месте идет быстро, в другом туго.

Перед установкой последней секции, где по идее должна быть вода, засаженную трубу заполняем водой. В процессе, т.е. для смягчения хода можно заливать из ведра с лейкой, а для проверки – обязательно под давлением. Для этого нужно подключить электрический самовсасывающий насос.

Следует понимать, что промывка сетки (фильтра иглы) под давлением – важный этап. Труба в процессе бурения проходит разные слои, и сетка фильтра забивается породой, грунтом и глиной, поэтому достигнув водоносного слоя, вода может просто не проникать в трубу. Если подавать воду под давлением, и она не возвращается обратно фонтаном, значит цель достигнута – вы в песке. Заливаем в трубу воду из лейки – уходит, значит всё правильно сделано.

Остается сделать стяжку вокруг трубы, подключить насос и качать воду.

Заключение

Из статьи видно, что технология устройства абиссинского колодца не представляет собой особых сложностей. Все материалы, инструмент и оборудование, необходимые для его полноценного функционирования вполне доступны и не дороги. Таким образом, потратив всего один день на бурение, вы получаете полную независимость от центрального водоснабжения на длительный срок.

Приступаем к бурению

Если говорить о пошаговой инструкции для бурения скважины на воду своими руками от А до Я, то она выглядит так:

1. Роется приямок полтора метра длиной и столько же шириной. Глубина – от 100 до 200 см. это нужно, чтобы предотвратить обрушение верхних слоев почвы. Стенки обкладываются фанерными листами на манер опалубки. Дно застилают досками. Поверх приямка монтируется деревянный щит, по которому можно безопасно ходить, не боясь, что стенки приямка обвалятся.
2. В днище и покрытии проделываются технологические отверстия для производства работ. Сквозь них продевают буровую штангу, прикрепленную к буровой установке.
3. Бур приводится в действие специальным двигателем с редуктором или вручную. Если речь идет о проколе, на штырь устанавливается подбабник, по которому наносятся удары кувалдой.
4. Если технология предполагает параллельную установку обсадных труб, работы производят также через технологические отверстия в деревянных щитах.
5. Грунт, вынимаемый из скважины, выбирается вручную. Если это шлам, нужно установить грязевой насос, который будет его откачивать прямо из обсадной трубы.
6. После окончания бурения и установки обсады нужно смонтировать электрооборудование и запустить насос, который должен работать до тех пор, пока вода из скважины не станет абсолютно чистой.

После того, как все этапы будут завершены, вместо оградительного короба монтируется кессон. Устанавливается оголовок, насосное и фильтрационное оборудование, подключается трубопровод. Система тестируется. Комплектация зависит от типа скважины.

Абиссинская

Верхние водяные пласты пригодны для полива, но не используются для бытового применения. Всему виной загрязнения, которые проникают в почву с паводками. Такая скважина имеет глубину менее 10 метров. Вода должна проходить многоступенчатую систему фильтрации. Только в таком случае жидкость превращается из технической в питьевую.

В качестве насосного оборудования можно использовать ручной насос. Допускается применение любого типа электрооборудования (погружное, поверхностное). Насосная станция не должна иметь большую мощность, и это делает скважину самой недорогой. Желательно обустроить накопительный бак, в который закачивается суточных запас воды.

Скважина на песок

На глубине 10-40 метров встречаются пласты, в которых вода проходит естественную фильтрацию. Проходя сквозь песок она очищается от части примесей. В ней нет крупных включений, глины и ряда химических соединений. В бытовых целях и для орошения сельскохозяйственных культур такую воду использовать можно, но чтобы она стала пригодной для применения в пищу, требуется дополнительная фильтрация.

Оптимальным вариантом электрооборудования является помпа. Также применяются поверхностные насосные станции. Если глубина более 10 метров допускается использование эжектора, который увеличит производительность насоса, ускорив поток добываемой воды в трубопроводе.

Артезианская

Это скважины с абсолютно чистой водой, обогащенной природой в известняковых платах среза грунта. Глубина может колебаться от 100 до 350 метров в зависимости от месторасположения участка, геологических особенностей почвы и рельефа местности. Вода не требует фильтрации. Угрозу составляют загрязнения, которые могут попасть внутрь обсадной трубы снаружи. Минералы, содержащиеся в растворе, полезны для человека.

Необходимо устанавливать погружной насос для скважины. Это может быть прибор центробежного или вибрационного типа. Последний предпочтительней, так как ломается он реже, а производительность у него больше. Главное, чтобы у помпы был насос грубой очистки, не дающий попадать твердым частицам в рабочую камеру.

Раскачка самодельной скважины

Забуренная скважина — это еще не все. Она не даст воду требуемого качества в нужном количестве. Для этого необходимо вскрыть водоносный пласт или «раскачать» скважину. Если вскрывать пласт (прямым или обратным способом — без разницы), воду можно получить в течение суток, но потребуется сложное дорогостоящее оборудование. А раскачка скважины будет длиться несколько дней, но для нее достаточно иметь самый обычный бытовой погружной насос (только центробежный, потому что вибрационный не подойдет).

Чтобы раскачать пробуренную скважину, из нее сначала желонкой удаляют ил, а затем начинают качать воду — полностью, как только наберется объем, покрывающий задействованный насос.

Можно выполнить раскачку и с помощью манерки, но тогда долго придется черпать воду — недели 2, не меньше.

Важно: Раскачку скважины можно считать завершенной, когда прозрачность воды доходит до 70 см. Проверить это можно в непрозрачном сосуде (например, в чистой бочке), с помощью эмалированного или фаянсового диска белого цвета, диаметр которого примерно 15 см (взять, скажем, блюдце или кастрюльную крышку)

Смотреть на погруженный диск следует строго вертикально, и, как только по его краям  жидкость начинает расплываться, размывая контуры — это уже непрозрачность, необходимо остановиться. Как только прозрачность достигнута, надо взять пробу воды и сдать ее на анализ в лабораторию. Если контролирующий орган подтверждает качество добычи, затрубное пространство скважины бетонируют или заделывают глиной, а после ставят фильтр.

Порядок выполнения земляных работ

Скважину для воды можно сделать практически в любом месте. Но лучше потратить немного времени и подобрать наиболее подходящий участок. В данном случае наиболее подходящим будет тот, который находится на наименьшем расстоянии от дома. Обязательно учитывайте тот факт, что для устройства кессона нужно выделить от 4 м² площади.

Малое расстояние от дома позволит ощутимо сэкономить на расходных материалах и уменьшить объем земляных работ. Помимо этого, в такой ситуации можно будет обустроить скважину для воды с применением более дешевого насоса. В случае если будет сделана длинная магистраль, насосу нужно будет не только поднимать воду, но и «проталкивать» ее дальше по системе. Это потребует использования более мощной и, конечно же, дорогой модели.

Схема ручного бурения скважины.

Бурение можно выполнять разными способами. Кому-то удобнее делать это при помощи ручного бура, кто-то предпочитает пользоваться ударным способом или электродвигателем в комплекте с треногой и т.д.

При выборе типа инструмента необходимо учитывать особенности земли. При большом желании с помощью ручного бура можно будет «преодолеть» до 15 м земли. Но это очень трудоемкая и долгая работа.

Совет бывалого дачника

При расчете мощности насоса нужно учитывать две величины:

1. Высота водяного столба. Это расстояние от водяного зеркала до поверхности земли.
2. Дальность передачи воды по горизонтали. В расчет закладывается расстояние от скважины до дальнего потребителя.

Высота водяного столба – показатель, который должен соответствовать мощности насоса. Принято считать, что каждый киловатт позволяет поднять воду на 10 метров. Мощность насоса предусматривается создание требуемого давления в трубопроводе, чтобы каждый потребитель мог функционировать в нормальном режиме.

Рассчитывая требуемое количество воды, нужно учитывать норму потребления в регионе, если речь идет о поливе. А для бытового использования нужно сложить весь расход, как будто все точки включены. При этом производительность насоса не может быть большей, чем дебит скважины. Поэтому когда скважина готова замеряют, сколько жидкости в нее поступает за один час.

Монтаж аккумулятора давления в системе водоснабжения

Дизайн квартир и офисов — это просто!

Материалы и инструмент для водопровода

1. Металлопластиковые трубы — самое экономичное решение, чтобы провести воду в дом своими руками;

Медные трубы – самые дорогие, но лучше сопротивляются коррозии, чем стальные;

Стальной трубопровод для того, чтобы завести воду в дом, надежнее металлопластикового, но требует присмотра – трубы нужно раз в год красить, предварительно удаляя ржавчину;

Полипропиленовая магистраль – вариант самый востребованный, так как водоснабжение заводится в дом навсегда, а ПП изделия могут служить более 50 лет без ремонта и обслуживания.

Из инструмента понадобятся обычные гаечные ключи, газовый ключ, подмотка – пакля или ФУМ-лента, труборез (для резки металлопластиковых труб), паяльник (для пайки ПП изделий), сварочный аппарат (для сварки стальных изделий).

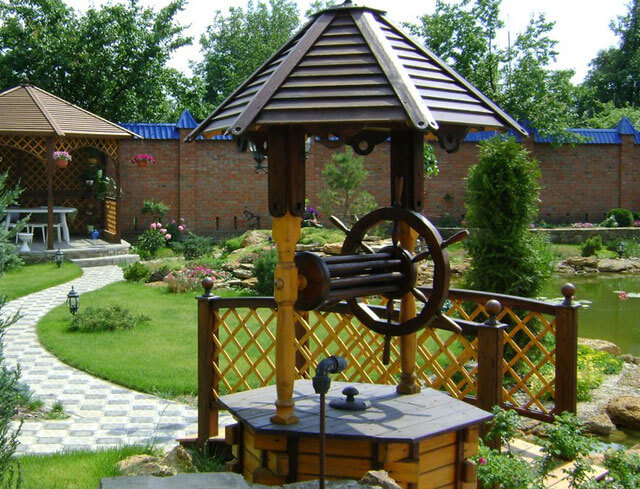

Возведение деревянного каркаса

Деревянный каркас для скважины.

Домик собирается на основании каркаса из досок и бруса. Чтобы система получилась прочной, применяют доску толщиной от 40 мм, а брус — сечением 80х100 мм.

Это легкая конструкция, для нее не нужен фундамент, ямы под столбы и пр. Каркас можно собрать прямо на земле, а затем установить на оголовок скважины либо колодца.

Расстояние между планками-стойками каркаса должно быть таким, чтобы конструкция точно устанавливалась. Этот финальный этап работ лучше выполнять вдвоем.

Брус обрезают по расчетным размерам. Сначала монтируют основание, затем к нему крепят стойки. Для этого используют саморезы. После установки крепят конструкцию с помощью анкеров или сквозных болтов.

На концах стоек делают пропилы для установки ворота. По углам каркас скрепляется с помощью стропильных элементов. Их также делают из бруса, только сечением 50х50 см. Если отделка домика не предусмотрена, рекомендуется обработать дерево пропиткой и покрасить. После установки обязательно проверяют, чтобы домик имел строгую вертикальную ориентацию, не было никаких перекосов.

Навес является более простой конструкцией. Нужно собрать отдельно на земле простую стропильную систему, в которой предусмотрено 2 балки и раскосы. Угол наклона может быть произвольным, лишь бы конструкция сохраняла устойчивость. На последнем этапе работ делают настил из досок, которые прибивают сверху к раме.

Принцип работы и устройство

Мембрану для гидроаккумулятора визуально можно сравнить с медицинской грелкой, которая вмещает в себя около 24–50 литров воды. Существуют баки больших размеров, вмещающие более 100 литров. Они имеют грушевидную или бутылочную форму. Вне зависимости от внешних данных мембрана призвана выполнять определенные функции. Она состоит всегда из эластичных материалов. Емкость вставлена в металлический корпус бака, чем делит его пополам. Одна часть предназначается для воды, а вторая – для воздуха.

Мембрана обладает такой конструкцией, чтобы при включении насос закачивал воду в бак. Наполнение емкости происходит строго до определенного уровня, чтобы достигнуть максимально дозволенного давления. Уровень давления можно увидеть на реле насоса, который обычно варьируется в диапазоне от 1,7 до 3 атмосфер. При достижении давлением точки максимума насос автоматически прекращает свою работу. Вода же останется под текущим давлением, что позволяет ей с нормальным напором вытекать из крана. Это происходит, поскольку сжатый воздух, который находится внутри бака, больше не воздействует на воду.

Бетонный кессон для скважины своими руками

Если нет возможности или желания нанимать грузоподъемную технику, то можно изготовить монолитный бетонный короб для защиты скважины и оборудования. Но нужно учесть, что придется затратить время не только на обустройство, но и на высыхание бетонных стен. Такой резервуар обычно делают прямоугольного сечения для упрощения монтажа опалубки.

Видео – Как сделать бетонный кессон своими руками

Изготовление кессона лучше проводить в весеннее время. Это поможет оценить увлажненность дна котлована и выбрать тип основания кессона:

•  при сухом грунте достаточно дренирующего слоя щебня;
•  влажное дно свидетельствует о том, что нужно бетонное монолитное основание.

Такое исследование проводят на этапе землеройных работ.

Изготовление перекрытия кирпичного кессона

Пошаговая инструкция обустройства монолитного бетонного кессона

Шаг 1. Вокруг оголовка выкапывают котлован. Его глубина определяется не только точкой промерзания грунта, но и видом основания кессона. Дренирующий слой составляет в общем 25-30 см, а монолитное бетонное дно с песчаной подушкой – 20 см. Чтобы определиться с шириной ямы, нужно к выбранном внутреннему размеру прибавить по 10 см для каждой стены, плюс зазор до стенок котлована, если опалубка будет двойной. Зазоры также важны при высоком УГВ, чтобы сделать вокруг кессона дренажные пазухи.	Вокруг оголовка выкопать котлован
Шаг 2. Обустраивают дно. Для низкого УГВ сначала засыпают 10-сантиметровый слой утрамбованного песка, а потом – 15-сантиметровый щебенчатый слой. Если дно котлована влажное, заливают бетонное основание. Для этого на песочную подушку укладывают пленку, заходящую и на стенки ямы, вниз кладут на деревянные бруски арматурную решетку так, чтобы она не задевала стены. Потом заливают раствор бетона слоем в 10 см, закрывая арматуру.	Обустроить дно
Шаг 3. После высыхания дна возводят опалубку. В несыпучих грунтах можно ее делать с одной стеной, внешнюю же часть будет выполнять борт ямы, покрытый пленкой. Во влажных и осыпающихся грунтах обе стенки опалубки – это щиты из деревянных досок, между которыми устанавливается сетка арматуры. Обязательно нужно уже на этом этапе предусмотреть места выхода водопровода и входа силового кабеля.	Изготовление опалубки
Шаг 4. Замешивают бетонный раствор и подают его в опалубку. Для равномерного распределения бетона и удобства его заливки из пластиковой трубы делают желоб. Подают бетон порционно, уплотняя его вибрационным инструментом или штыкованием. Это позволяет удалить воздух и сделать бетон плотным.	Замешивают бетонный раствор и подают его в опалубку
Шаг 5. Правильно высушивают бетонные стены. Для этого их опрыскивают водой и накрывают влажной тканью на срок до 5 дней. Такая мера предупредит образование трещин от быстрого испарения влаги.	Высушить бетонные стены
Шаг 6. Через неделю убирают опалубку и останавливают работы примерно на 4 недели для полного созревания бетона.	Убрать опалубку
Шаг 7. Устанавливают в качестве перекрытия готовую бетонную плиту с люком. Можно залить крышу и из раствора бетона, предварительно соорудив горизонтальную опалубку. Учитывают место люка и выхода вентиляции и поливочной трубы.	Горизонтальная опалубка перекрытия
Шаг 8. Наносят на стены резервуара изнутри и снаружи гидроизоляцию, например, битумную мастику.	Нанести на стены резервуара  битумную мастику

Резервуар готов. В конце устанавливают оборудование и лестницу, заводят и подключают все коммуникации, заменив стыки труб и кабеля со стенками кессона. После этого проводят обратную засыпку и облагораживают участок вокруг резервуара.

Простой расчёт

Кессон или адаптер — в какого типа скважинах устанавливают

Для обеспечения водой индивидуальных домов пробуривают скважины, которые условно делят на три категории:

Абиссинские. Подобный тип скважин устраивают при малой глубине расположения водоносных пластов от поверхности, гидравлическим бурением занимаются частные лица и организации. Абиссинскую скважину проходят в течение суток, вместо обсадных труб берут отрезок ПНД-трубы с фильтратором на конце. Глубина абиссинки зависит от расположения водоносного бассейна и лежит в диапазоне 5 — 30 м. Зеркало воды в абиссинке не должно снижаться ниже 9 м, для втягивания воды применяют наружные центробежные электронасосы или станции, которые располагают в непосредственной близости от источника.

Скважины на песке. Это главный тип при водном зеркале от уровня поверхности земли ниже 9 м, глубина скважин лежит в диапазоне от 20 до 60 м, для забора используют погружаемый насос. При установке глубинного электронасоса проще и экономически выгоднее подключать его через адаптер, вкрученный сбоку на стенку обсадной трубы, кессон при этом не монтируют.

Артезианские. Для доступа к водным артезианским бассейнам бурят скважину средней глубины 100 м, в бытовых источниках водоснабжения она может быть и больше, но на глубинах более 200 м и без того значительные расходы резко возрастают в связи с применением промышленной технологии проходки таких расстояний.

Из-за давления пластов земли на глубинный водный бассейн, вода из артезианских скважин нередко поднимается на большую высоту и даже выходит на поверхность, для подачи используют поверхностный электронасос и соответственно монтируют кессонный колодец. Никто не запрещает извлекать воду из артезианского источника глубинным насосом, обладающим более высокими КПД и характеристиками, при его установке для отвода воды в дом экономичнее применять скважинный адаптер.

Хотя использование адаптера более рационально при эксплуатации глубинных насосов для забора воды, кессонный колодец имеет преимущества в удобстве при необходимости извлечения и обслуживания погружного электронасоса, к тому же он защищает скважинный канал от промерзания в зимнее время. Поэтому кессон часто ставят при подъеме воды погружным насосом, размещая в нем автоматику: реле давления и сухого хода, манометр, гидравлический аккумулятор.

Важные обстоятельства

Суффозионные проседания почвы

Первое: массовый неконтролируемый забор безнапорных вод может привести к т. наз. суффозии грунта, вследствие которой внезапно и непредсказуемо возникают его провалы, см. рис.

Второе: критическая глубина самостоятельного бурения на равнинной местности в РФ составляет 20 м. Глубже – стоимость заказной скважины под ключ оказывается меньше прямых и косвенных затрат на «самобур». Вдобавок вероятность неудачи приближается к 100%

Третье: срок эксплуатации скважины сильно зависит от регулярности водозабора из нее. Если брать воды понемногу по мере расходования, то скважина на песок прослужит около 15 лет, а на известняк до 50 лет и более. Если же периодически выкачивать все сразу или, наоборот, брать эпизодически, то скважина иссякнет через 3-7 лет. Ремонт же и повторная раскачка скважины дело настолько сложное и дорогое, что проще забурить новую. Если вас это обстоятельство удивляет, учтите – ремонтируют-то не трубу в земле, а водоносный пласт.

Исходя из этого, уже можно посоветовать: обнаружив безнапорную воду не глубже 12-15 м, не торопитесь радоваться, лучше пробуриться еще насколько возможно, чтобы выйти на известняк. А лучше всего не полениться и произвести разведочное бурение скважиной-иглой, см. далее. Сделать скважину-иглу возможно буквально за выходные, сложного и дорогого оборудования не требуется. И она же может быть временным источником водоснабжения, пока вы не определитесь по времени, деньгам и пр. с постоянным.

Надземное сооружение по типу павильона

Это самый простой вариант, как облагородить скважину. Для этих целей используется компактная конструкция, которую размещают над гидротехническим сооружением. Допускается некоторое заглубление такого павильона. В таком случае он будет напоминать автономный погреб, обсыпанный со всех сторон землей.

Для этого перед монтажом конструкции выкапывается небольшая траншея. Подобным образом чаще всего оснащаются промышленные скважины. В приватном секторе павильоны применяются редко, т.к. его присутствие скрадывает полезную площадь и нарушает эстетичность участка. Чтобы утеплить такое сооружение, приходится приложить немало усилий.

Простое решение — приямок

Если нет возможности тратить внушительные средства на устройство кессона, задача решается двумя путями: сооружается и обустраивается приямок или устанавливается скважинный адаптер.

Наиболее простым решением с точки зрения монтажа является приямок.

Приямок представляет собой вырытое вокруг устья скважины углубление, внутри которого установлена запорная арматура автономной системы водоснабжения

Он представляет собой упрощенный аналог кессона, который одновременно выполняет несколько функций:

• защищает установленное оборудование от холода;
• предохраняет устье скважины от попадания атмосферных осадков и бытовых стоков;
• выступает сооружением, внутри которого удобно размещать комплекс механизмов, обеспечивающих бесперебойную работу насоса.

Из-за недостаточной герметичности конструкции приямок не устраивают на участках с близким к поверхности залеганием грунтовых вод. При отметки их зеркала на глубине более 5 м сооружение приямка является вполне выгодным и оправданным решением.

Приямок чаще всего сооружают из бетонных колец или кирпича, внутри облицовывают утепляющим материалом, а сверху прикрывают люком или бетонной плитой

Единственным недостатком конструкции является недостаточная герметичность. Стыки между бетонными кольцами и кирпичной кладкой могут пропускать верховодку и атмосферные осадки и бытовые стоки. По этой причине не рекомендуется устанавливать в приямок гидробак и систему автоматики.

Простые методы бурения скважин

Преимущества и недостатки

Адаптер для водоисточника, расположенного на загородном участке, предназначен для защиты от промерзания в нем воды. Устройство служит барьером от попадания талых осадков внутрь скважины. Помимо этого, оно способствует стабильному водоснабжению в помещении в любое время года.

Скважина без кессонного устройства с применением адаптера обладает рядом положительных факторов:

• адаптер помогает уменьшить количество работ по прокопке траншей, которые потребовались бы для кессона;

• устройство имеет меньшую стоимость, чем кессон;

• устройство помогает провести водоснабжение вблизи газолинии или канализационной системы;

• возможность использования во все сезоны года;

• устройство можно ремонтировать в случае поломки;

• обслуживание проводится легче, чем ремонт кессона.

Адаптер можно установить в источник так, что с внешней стороны его совершенно незаметно, а это уберегает его от кражи. Извлечь насос возможно, только используя специального оборудования.

К недостаткам водоисточника с адаптером, не оборудованного кессоном, относят:

• трудоемкость процесса установки при двухтрубном строении водоисточника;

• невозможность проконтролировать попадание грунтовых вод в скважинную шахту, если произведено неправильное подсоединение элементов;

• невозможность полноценного ремонта насоса;

• выбор насосной станции минимальной производительности при использовании адаптера.

Отсутствие кессона и ряда земельных работ по его установке позволит существенно сэкономить финансы семьи. Кроме этого работа по установке адаптера на скважину может проводиться собственноручно.

Обустройство кессона

Продолжая разбираться в том, как обустроить скважину на воду после бурения, перейдем к монтажу кессона. Он нужен для защиты верхней части искусственного источника от грунтовых и сточных вод. Это специальная герметичная емкость, характеризующаяся устойчивостью к любым внешним факторам: влаге, температурным колебаниям, механическим повреждениям, химическим веществам.

7

9

Начинаем работы. Прежде всего, вокруг источника надо выкопать яму. Ее оптимальная глубина 1,5-2 м. Диаметр — 1,5 м.

Разбираясь в том, как обустроить скважину на воду после бурения, где близко залегают грунтовые воды, предусматривайте углубление, позволяющее быстро и эффективно их откачать.

В нижней части емкости, выполняющей роль кессона, проделываем отверстие. Оно должно соответствовать размеру обсадной трубы. Далее остается разместить изделие в подготовленной яме. Место соединения с трубой можно герметизировать. Остается подвести кабель насоса. Также нужно проложить и трубу для отвода воды. С этими целями в кессоне потребуется проделать дополнительные отверстия сбоку. После емкость нужно обсыпать по бокам грунтом, чтобы на поверхности виднелась только крышка. Если есть необходимость, перед обсыпкой используйте утеплительный материал, который защитит внутренние коммуникации от замерзания.

Достоинства и недостатки применения устройства

Скважина без кессонного устройства, оснащенная с использованием адаптера, имеет ряд неоспоримых достоинств.

Среди основных достоинств такого типа обустройства стоит выделить:

• Экономия расходов. Стоимость устройства многократно ниже цены кессонного оборудования. Да и затраты на его установку и подключение минимальны.
• Простота монтажа и обслуживания. Установка приспособления не предполагает сложных в исполнении этапов работ с применением того же сварочного оборудования. Выполнить ее может даже мастер, владеющий лишь базовыми навыками ремонтных работ.
• Универсальность применения. Устройство применяется для врезки водопровода во все типы обсадных труб. Благодаря тому, что звенья устройства плотно примыкают друг к другу, достигается максимальная герметичность конструкции.

Компактные габариты адаптера позволяют его устанавливать на стенки скважины так, что оно становится практически незаметным для посторонних. А это особо актуально при условии, что кражи – не столь уж редкое явление.

Адаптер позволяет полностью скрыть точку подключения гидротехнического сооружения к водопроводу под слоем почвы, не оставив ни малейшего намека на его присутствие

Правда источник, оснащенный адаптером, имеет и ряд недостатков.

К числу таковых стоит отнести:

• Сложность проведения ремонта. Для выполнения ремонтных операций или профилактического осмотра придется сначала откопать место подключения адаптера, что не всегда представляется возможным.
• Ограничения по мощности. Хоть производители и заявляют о способности устройства выдерживать большие перепады давления, но при обустройстве скважины с использованием адаптера все же не стоит выбирать насосные агрегаты с большой производительностью.

В сравнении с обустройством приямка установка адаптера проигрывает в том, что гидроаккумулятор, краны и систему автоматики придется обязательно выносить в отдельно помещение.

Кроме того, при неправильном подсоединении элементов в процессе эксплуатации гидротехнического сооружения довольно проблематично контролировать обратное истечение в ствол выработки грунтовых вод.

Разгерметизация элементов может возникнуть даже, если стыковочные элементы конструкции выполнены из неодинаковых металлов, которые имеют разный износ старения и по-разному реагируют на воздействие температуры и влаги.
