Как правильно выбрать шаг обрешетки и стропильной системы под мягкую кровлю

Конструктивные особенности

Обрешётка не выглядит технически сложным элементом, поэтому доски и брус обычно укладываются своими руками, без привлечения профильных специалистов. При выполнении монтажных работ нужно учитывать факт, что элемент имеет собственную классификацию, что во многом определяет выбор кровельного материала. В общих чертах обрешётка различается двумя основными признаками: способом укладки и количеством слоёв.

Укладка

Можно выделить два варианта:

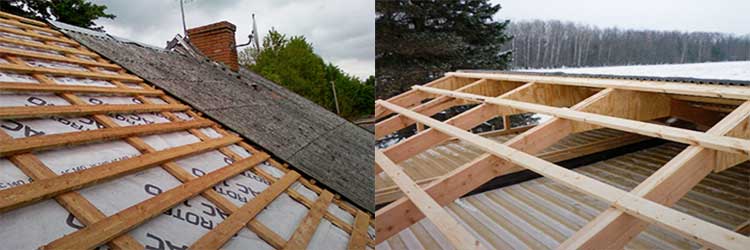

Разреженная.

Особенностью конструкции является большое расстояние между поперечными лагами. Брус укладывается на значительном расстоянии друг от друга, иногда шаг может превышать полметра. Конкретное расстояние зависит от ширины и характера кровельного материала.

Сплошная.

Доска для обрешётки крыш укладывается практически вплотную, оставляя зазоры шириной не более 10 мм. Оставляемый зазор компенсирует температурную деформацию и помогает избежать вспучивания кровельного настила при чрезмерном нагревании. Сплошная обрешётка может выступать самостоятельным элементом кровельной системы или выполнять вспомогательную функцию в двухслойных конструкциях.

Обрешётка сплошного типа не привязана к определённому виду крыши, поэтому может служить основанием для любого кровельного материала.

Количество слоёв

Строителям приходится выбирать между двумя вариантами:

• одинарная обрешётка укладывается на стропильную систему одним слоем, располагаясь параллельно коньку крыши;
• двухслойная – доски первого слоя идут с шагом 500–1000 мм, сверху настилаются щиты, расположенные под углом 450.

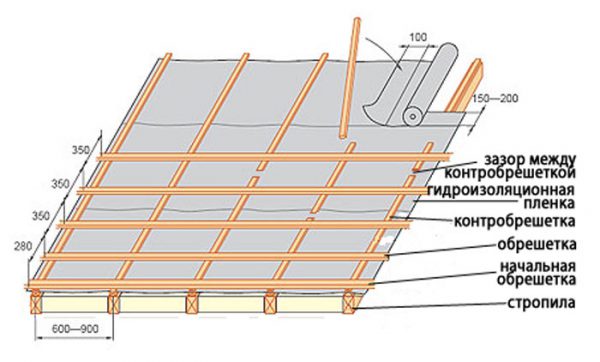

При обустройстве крыши порой используется такое понятие, как контробрешётка. Элемент используется в кровельных системах, где предполагается наличие гидро- и пароизоляции. Контробрешётка монтируется поверх гидроизоляционного слоя, прижимая материал и являясь основанием для основной обрешётки.

Дополнительные элементы: петли, замки, щеколды и другие

Декоративные элементы не являются единственной категорией деталей, которыми целесообразно дополнять кованые ручки. Для этого также используются элементы, несущие в себе практическую пользу: замки, среди которых особенной популярностью пользуются щеколды, а также засовы, являющиеся отличным решением для двухстворчатых конструкций, петли.

Кованая ручка-задвижка. Фото Невский стиль

Интересным дизайном обладают фигурные петли, часть которых располагается на полотне.

Справка. Фото кованых калиток с ручками различных типов и форм (как прислать фото) демонстрируют гармоничные и яркие по дизайну решения. Некоторые из этих работ можно посмотреть на видео ниже.

Обрешетка под мягкую кровлю: ее особенности и монтаж

Что такое мягкая кровля? Во всех случаях это однозначно мягкий материал, который полностью повторяет все, даже самые мелкие ямки и бугры. Именно по этой причине основание для гибких и мягких материалов делают сплошным. Оно необходимо не только для качественного приклеивания рулонного материала на крыше, но и для безопасного перемещения человека по ней. Монтаж обрешетки крыши под гибкую кровлю можно выполнить с помощью двух видов материалов.

Исключительно из досок. В этой ситуации сплошная обрешетка производится из обрезной доски толщиной 20мм – сначала всплошную застилается первый слой доски, а потом и второй, который набирается со смещением в половину ширины доски. Цель такого смещения – перекрыть швы между досками предыдущего слоя. Крепится доска сплошной обрешетки с помощью гвоздей, длина которых не должна быть меньше тройной толщины используемой доски

Особое внимание нужно уделить шляпкам гвоздей – они ни в коем случае не должны выступать и травмировать кровельное покрытие.

Из досок и ОСП. Такое комбинирование материалов позволяет немного снизить стоимость материалов для сплошной обрешетки крыши

По сути, говоря о таком варианте изготовления основания для кровельного материала, можно иметь в виду комбинирование типов обрешетки. Первый слой такого основания набирается разреженным способом, а второй, в качестве которого используется ОСП, сплошным. В такой ситуации доски для первого слоя обрешетки нужны толще (25мм), но устанавливаются они с промежутком в 200мм. Ширина используемой доски не может быть менее 100мм. Впоследствии первичная разреженная обрешетка просто накрывается листами ОСП, которые привинчиваются к ней небольшими саморезами по дереву. Кстати, об ОСП – слишком толстый материал этого типа использовать не стоит, так как он изрядно может утяжелить крышу. Оптимальным вариантом будет ОСП толщиной 10-12мм. Опять же, нужно уделить особое внимание шляпкам саморезов.

Как сделать обрешетку крыши

Как видите, обрешетка под мягкие кровельные материалы не отличается особой сложностью – в некотором роде ее можно даже сравнить с деревянным полом, где в качестве лагов выступают стропила. Такая обрешетка крыши своими руками делается очень просто – единственное препятствие, которое может возникнуть перед вами, это наклонная плоскость, работать на которой не очень удобно и небезопасно.

Расчет обрешетки под профилированные листы

Монтаж обрешетки под профнастил можно выполнять только после точного расчета шага укладки элементов каркасной системы. От размеров профиля кровельного материала и толщины исходного сырья зависит вес профлиста. Чем больше размеры, тем выше вес. К примеру:

• С21 – высота профиля составляет 21 мм. При толщине материала 0,5 мм вес 1 м² составляет 5,4 кг. Толщина 0,7 мм вес увеличивается до 7,4 кг.
• НС114 – высота волны 114 мм. Толщина 0,8 м – вес 14 кг.

Сравнивая даже две марки, можно увидеть, что при практически одинаковой толщине используемого листа, вес 1 м² у последнего в два раза больше. То есть, нагрузка от профнастила на обрешетку увеличивается в зависимости от параметров профиля. Но тут есть другой момент. Чем больше профиль, тем мощнее сам кровельный материал в плане несущей способности. У марки С21 этот показатель равен 100-200 кг/м² в зависимости от расстояния между опорами, у Н114 600-750 кг/м².

Напрашивается вывод, что, используя профнастил с большим профилем, можно увеличить шаг обрешетки, тем самым, сэкономив на приобретении пиломатериала. Но это мнимая экономия, потому что профнастил с большим профилем стоит дороже. Поэтому расчет обрешетки под профнастил производится с учетом угла наклона кровли.

Уклон ската крыши

Почему шаг обрешетки под профнастил зависит от угла наклона крыши. Дело в снеговой нагрузке, которой зимой подвергается кровельный материал. Чем меньше угол, тем больше снега налипает к крыше, тем плотнее он становиться. Значит, увеличивается его вес, который в плоской кровле давит практически перпендикулярно настилу. Это максимальные нагрузки. Увеличивая уклон ската, уменьшается угол действия нагрузки, что приводит к снижению ее самой. На фото ниже хорошо видно, что давление на кровлю меньше, чем вес снежной массы, давящей вертикально. Чем больше угол, тем давление на кровельный материал будет уменьшаться.

Как действует нагрузка от снега на кровлю дома

Поэтому в СНиПах обрешетка под профнастил, а точнее ее шаг, оговаривается с учетом именно угла ската крыши.

Марка профнастила	Угол ската крыши, градус	Шаг обрешетки (максимальный), м
С21	до 15	0,3
больше 15	0,65
С44	до15	0,5
больше 15	1
НС35	до 15	0,5
больше 15	1
Н60	больше 8	3
Н75	больше 8	4

Из таблицы хорошо видно, что несущая способность материала при выборе шага обрешетки играет важную роль. Чем больше профиль, тем больше расстояния между элементами каркаса.

Расчет количества элементов обрешетки

Требуемое количество обрешетки под профнастил рассчитывается по скатам отдельно. К примеру, двускатная крыша, длина карниза которой равна 10 м, длина ската 5 м. Кроме размеров в  основу расчета берется расстояние между элементами обрешетки (шаг монтажа). Если это 1 м, то на таком скате должно разместиться 6 рядов, длина каждого 10 м. Получается 60 м – общая длина досок, используемых в сооружении обрешеточного каркаса. К данному значению прибавляется 10% на подгонку и отходы. На крышу уйдет 120 м.

Монтаж обрешетки под металлочерепицу. Основные рекомендации

Для работ по устройству обрешетки потребуются следующие инструменты:

• Рулетка.
• Уровень.
• Молоток.
• Ножовка (ручная циркулярная пила или лобзик).
• Шуруповерт.
• Карандаш или маркер.
• Страховочные приспособления.
• Красящий шнур (отбивка).
• Шаблон изготовленный по волне для быстрого нанесение разметки.

Все этапы монтажа пошагово рассмотрены в следующем видео обзоре:

В заключение стоит отметить, что обрешетка под металлочерепицу требует четкого следования всем инструкциям. Нужно знать правильную последовательность монтажа (стропила — капельник — гидроизоляция —  контробрешетка —  карнизная доска — вентиляционная ПВХ сетка — крюки водосточной системы — обрешетка)

Важно очень точно смонтировать карнизную доску. По ней далее будут равняться все остальные доски обрешетки.Техника безопасности при работе на высоте обязательна

Как сделать под мягкую кровлю

Монтаж обрешетки кровли мягкого типа встречается чаще всего, по причине высокой популярности этой кровли. Стоит такой материал недорого, а монтировать его очень просто. Здесь также потребуется обустроить обрешетку сплошного типа, которую оснащают специальной калиброванной доской. Такая укладка имеет двухслойную структуру, с соблюдением максимальной ровности стыков.

Хорошо себя зарекомендовала в этих условиях шпунтованная доска и кровельная фанера, которые прошли предварительную антисептическую пропитку. Во избежание повреждения мягкой кровли на угловых участках, торцы досок необходимо закруглить.

Критерии выбора

Выбор обрешетки происходит на основе грамотного расчета, учитывающего все особенности конструкции кровли. Эти вычисления помогают найти оптимальный материал для ее изготовления, необходимое сечение и расстояние между ее элементами. На выбор конструкции влияют следующие критерии:

• Угол наклона скатов крыши. Чем больше уклон, тем меньше на поверхности кровли скапливается снега, а значит меньше нагрузка на стропильный каркас, за счет чего можно увеличить шаг между элементами обрешетки.
• Вид кровельного покрытия. Если материал имеет жесткую форму и не деформируется в процессе эксплуатации, то для его монтажа используют разреженную или решетчатую обрешетку, так как ему требуется минимальная поддержка. Мягкие покрытия, напротив, укладываются на сплошное основание.
• Климатические условия. Если строительство ведется в регионе со снежными зимами, то следует усилить обрешетку дополнительными элементами, чтобы она была способна выдерживать дополнительную нагрузку во время снегопадов.

Как рассчитать количество?

Чтобы в дальнейшем не докупать недостающий материал, необходимо выполнить расчет необходимого количества. Он зависит от размера кровельного каркаса, особенностей конструкции.

К примеру, для разреженной обрешетки понадобится меньше доски, чем при сооружении сплошной. Объем сырья зависит от типа кровли (односкатной, двускатной, сложной). Кроме того, объем сырья может зависеть от варианта, выбранного для обустройства кровли: одинарного либо двухслойного.

Одинарная обрешетка кладется на стропильную систему в один слой. Ее располагают параллельно коньку крыши. Двухслойная предполагает укладку досок первого слоя с интервалом 50-100 см. Поверх них настилают щиты, располагая их под углом 45 градусов.

При проведении расчетов нужно высчитать ширину и толщину доски для обрешетки, площадь крыши, длину конька, сырье кровельного материала. Необходимое вычисление можно доверить онлайн-калькулятору. Его измерения примерные, но они практически всегда соответствуют необходимому объему материала.

При этом схема учитывает любые способы пробивания досок обрешетки и настила к стропилам. Она учитывает некоторый запас доски. Исходными данными, занесенными для расчета, являются:

• условия службы (шаг стропил и обрешетки, площадь кровли, срок службы);

• данные доски (размеры, сорт, пропитка);

• нагрузка (нормативная, расчетная);

• стоимость за 1 м3.

Проще всего проводить расчеты в кубометрах, ориентируясь на показатель объема одного модуля. Чтобы узнать, сколько кубометров находится в одной доске, ее высоту, длину и ширину переводят в метры и перемножают. Чтобы узнать объем лесоматериала в штуках, 1 м3 делят на объем в кубометрах одной доски.

Что касается расчета необрезной доски для наращивания кровельного каркаса, то в этом случае необходимо учитывать коэффициент брака, равный 1,2.

Виды обрешетки для разной кровли

Обрешетка крыши — это каркас, который является основой кровельного материала.

Разделяется на виды:

• Сплошная обрешетка кровли. В качестве материалов применяют листы фанеры или доски, уложенные с зазором 10 мм. Такая конструкция применяется для мягкой черепицы профнастила или плоского шифера. В случае когда крыша испытывает сильные нагрузки, укладка материала ведется в 2 слоя.
• Разреженная. Здесь доски располагаются с зазором, в зависимости от кровельного материала. Расстояние между ними может превышать несколько десятков сантиметров. Используется под металлочерепицу и другое жесткое покрытие.

Плоскость сплошной обрешетки получается ровной без перепадов, но есть существенные недостатки:

• Конструкция получается дорогой, особенно если изготовлена она из фанеры.
• Отсутствие зазора с черепицей приводит к образованию в этом пространстве конденсата. Для этого типа монтажа вентиляционных отводов не предусматривается. Присутствие влаги отрицательно сказывается на древесине стропил.

В основном обрешетка из сплошных досок применяется на крышах с малым уклоном. Сверху ведется монтаж профнастила.

Разряженная конструкция имеет оптимальный вид, поскольку расположить древесину можно так, чтобы кровля имела опору в нужных местах. Именно здесь она прихватывается к обрешетке саморезами.

Виды обрешеток ↑

сплошная-обрешетка
разреженная-обрешетка

Конструкция обрешетки зависит от используемого кровельного материала. Различают два варианта исполнения:

• Сплошная обрешетка. Шаг брусьев в данной конструкции не может превышать 1 мм. Данная конструкция подходит в качестве основы под мягкую кровлю (битумную черепицу или рулонную), плоский шифер. Чтобы повысить надежность кровли, ее устанавливают помимо скатов и по свесам карниза, на коньке, ендова, а также на других местах, где пересекаются и состыковываются скаты.
• Разреженная обрешетка. В таком настиле брусья устанавливают с определенным шагом, обычно он варьируется в пределах от 0,2 до 0,25 м . Ее используют под натуральную черепицу, волнистый шифер и кровлю из металла.

Сплошная обрешетка из досок либо фанеры (ОСП) бывает двух видов.

• Однослойная. Элементы в таком настиле укладывают сразу на стропила, расположив их параллельно коньку. Этот тип основания под кровлю используется редко, преимущественно под рубероид.
• Двойная. В этом настиле сочетаются два слоя, причем необязательно, чтобы это был один и тот же материал.

• Первый – рабочий. Это по сути разреженная обрешетка из брусьев, уложенных вразгон. Установку направляющих облегчает шаблон для обрешетки, так называемая лощадка. Его можно купить готовым или сделать самому.
• Второй слой, выложенный на первый, уже сплошной. Для него подойдут доски (тис), ОСП либо фанера. Двуслойный сплошной обрешетник имеет явные преимущества. Прежде всего он позволяет сформировать вентзазор под настилом, а также уложить между стропилами утеплитель. Вот почему подобную конструкцию можно укладывать под любую современную битумную кровлю, включая гибкую черепиц

Разновидности кровельной обрешетки

Изучая вопрос, как правильно делать обрешетку крыши, важно знать о наиболее популярных конструкциях системы. Выбор подходящего варианта обрешетки напрямую зависит от используемого кровельного материала.

Встречаются два основных вида обрешетки:

1. Сплошная. При укладке брусьев предполагается наличие зазора в 10 мм. Конструируют сплошную обрешетку обычно под мягкую черепицу, рулонную укладку, плоский шифер или металлическую черепицу. Для придания кровле дополнительной надежности применяется фиксация конструкции поверх карнизных свесов, а также на участках примыкания скатов. Делая выбор в сторону этой обрешетки, нужно приготовиться к значительному расходу материала.
2. Разреженная. Зазор между брусом в этом случае может достигать нескольких сантиметров, что очень удобно для укладки натуральной черепицы, металлических листов и волнового шифера.

Правила монтажа к стропилам

Основой для обрешетки являются стропила. На них крепятся гидроизоляционные мембраны. В теплых климатических условиях это плотная пленка, не пропускающая воду. При монтаже утепленной крыши, следует брать диффузионные мембраны. Они выполняют функцию задержания паров из термоизоляционного слоя.

Сверху, на пленку крепятся по длине стропил контробрешетки. Это могут быть деревянные брусья, сечением 50×50 мм или планки 30×50, которые прибиваются с узкой стороны. Они обеспечивают наличие необходимого зазора для вентиляции. Перпендикулярно стропилам и контробрешеткам прибиваются доски.

Видео описание

Конструкция и назначение

Обрешетка кровли – простая конструкция, состоящая из реек небольшого сечения, закрепленных перпендикулярно стропильным ногам каркаса. Этот специфический настил можно изготавливать из древесины или металла, варьируя расстояние между элементами в зависимости от уклона и конструкции крыши, а также от вида выбранного кровельного материала. Обрешетка в конструкции стропильного каркаса выполняет следующие функции:

Распределение нагрузки от кровельного пирога

Каждый квадратный метр кровли в совокупности со снеговой массой может весить более 300 кг, поэтому важно равномерно распределить этот вес между стропилами, чтобы крыша не деформировалась.
Придание формы скатам. Настил из досок, фанеры или реек, уложенный поперек стропил, служит основанием, на которое укладывается и фиксируется кровельное покрытие

Особенно важна дополнительная поддержка для мягких материалов и покрытий с большим весом.
Для крепления кровельного покрытия. Правильно выбранный шаг обрешетки позволяет равномерно зафиксировать кровельный материал с помощь крепежных элементов, благодаря чему он выдерживает большею ветровую нагрузку.

Какие инструменты и материалы понадобятся

Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:

1. Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
2. Нужно знать, какая доска идет на обрешетку крыши, какие есть допуски. Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
3. Ножовка, бензопила.
4. Монтажная пена.
5. Молоток, перфоратор.
6. Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
7. Строительный уровень, рулетка.

Влияние кровельного покрытия на устройство обрешетки

Правильная обрешетка крыши всегда проектируется с учетом свойств выбранного финишного покрытия; оно же задает вид несущей части и определяет правила монтажа.

Асбестоцементный шифер (листы плоской или волнистой формы) десятилетиями служит одним из самых востребованных кровельных покрытий, что обусловлено его дешевизной, легкостью в обработке и долговечностью. Шаг обрешетки при расчете шиферной кровли подбирается индивидуально, на него влияет толщина листа и его линейные размеры; он варьируется от 50 до 75 см. Сечение бруса колеблется от 5 до 8 см. Независимо от других параметров, при монтаже соблюдается следующее правило: опорой для каждого листа служат три бруса. Этого достаточно, чтобы сохранить жесткость кровли при любых нагрузках (передвижении человека или снежного покрова).

Металлочерепица

Конструкция для крыши из металлочерепицы изготавливается и монтируется по тем же правилам, что и для шифера. Отличаются только размеры: сечение брусьев составляет 5-6 см. На выбор расстояния между брусьями влияет их толщина и угол наклона крыши, обычно он не выходит за рамки 30-40 см. Шаг между двумя последними элементами уменьшают в два раза.

Укладка металлочерепицы на подготовленную основу

Штучный кровельный материал, по способу изготовления разделяемый на натуральную (керамическую), цементно-песчаную и полимерцементную разновидности. Черепичное покрытие заслуженно ценится за внешнюю эстетичность и износостойкость. При возведении кровли основным усложняющим фактором является вес материала (в зависимости от сорта вес 1 м 2 достигает 50-60 кг).

Такая особенность заставляет сооружать усиленный стропильный каркас и такую же прочную обрешетку; при этом учитывается угол наклона крыши и рекомендации производителя (значение кроющей длины). Обычно с задачей справляются бруски с сечением 5-6 см, шаг попадает в интервал от 32 до 38 мм.

Укладка керамической черепицы

Фальцевая кровля

Кровля из листовой или рулонной оцинкованной стали считается одним из самых герметичных способов обустройства крыши. Для фальцевой кровли может использоваться как сплошная, так и разреженная обрешетка:

Сплошная. Выбирается, если конструкция имеет сложную форму или уклон кровли входит в диапазон 3-14°.

Разреженная. Выбирается для крыши стандартной формы или с углом, превышающим 14°, и позволяет сэкономить на материалах.

Для фальцевого покрытия важным этапом является расчет шага. Превышение допустимого значения приведет к появлению прогибов покрытия; крыша приобретет волнистый вид, что нехорошо как с эстетической, так и с функциональной точки зрения. Для установки обрешетки выбирают доску 3,2×10 см или брус 5х5 см, их монтируют с шагом от 20 до 40 см. По линиям пересечения скатов и по краю устраивается сплошная обрешетка.

Укладка фальцевой кровли

Мягкая кровля (гибкая черепица)

Мягкие покрытия имеют приемлемую стоимость и сравнительно небольшой срок эксплуатации. Особенность использования мягкой кровли — простые монтажные работы (благодаря небольшому весу материала) и устройство двухслойной сплошной обрешетки. Такая несущая часть должна выполнять два условия:

Обеспечивать прочность, которой должно хватить, чтобы выдержать вес человека и предполагаемых в этом регионе осадков. Доска, удовлетворяющая данным условиям, не должна быть тоньше 4 см.

Обеспечивать надежность (защиту от протекания). Чтобы поверхность получилась максимально ровной и без щелей, рекомендуется выбирать обрезной (более качественный) и шпунтованный пиломатериал, а также фанеру. При укладке следует добиваться максимально плотного подгона элементов.

Укладка мягкой кровли

Ондулин (еврошифер)

Параметры обрешетки крыши под ондулин также определяются углом наклона скатов:

Угол наклона меньше 10°. Монтируется сплошной настил.

Угол наклона от 10 до 15°. Монтируется разреженная обрешетка из брусьев сечением 4-5 см; укладка производится с шагом 4-5 см.

Угол превышает15°. Шаг увеличивается до 6 см.

Рулонные материалы

Мягкие рулонные материалы (самый популярный — рубероид) отличаются простым монтажом; они позволяют за короткое время покрыть значительную поверхность, как на плоской, так и на наклонной крыше. В качестве надежной основы для гибких рулонных покрытий предпочтительно обустраивать сплошную обрешетку с расстоянием между элементами, не превышающим 1 см.

Виды обрешетки для монтажа металлочерепицы

Для крепления материалов используются 2 вида обрешетки — разреженная и сплошная. Рассмотрим, в каких случаях целесообразно применение того или иного варианта.

Разреженная

Состоит из отдельных элементов — обрезных досок, брусков. Укладывается под металлочерепицу параллельно карнизу. Используется при угле наклона от 20°.

Расстояние между досками принимается равным длине волны, которая в зависимости от рельефа черепицы составляет 30-40 см. В местах установки ендов, вдоль карниза вокруг мансардных окон и труб дымоходов предусматривается сплошная обрешетка.

Сплошная

Устраивается чаще под битумную черепицу, а также битумные волнистые листы или профнастил при малом угле наклона — до 20°. В кровлях из металлочерепицы используются для усиления стропильных конструкций в местах повышенных нагрузок и расположения выступающих элементов.

Если обрешетка дощатая, то отдельные доски набиваются с разрывом 2-3 см. Это необходимо для компенсации разбухания древесины при изменении влажности. При использовании плит ОСП или фанеры нужно оставлять зазор около 3 мм.

Преимущества сплошной обрешетки — высокая жесткость и несущая способность настила, дополнительная теплоизоляция крыши. Недостатки — большой вес, материалоемкость и высокая цена.
Для кровель из металлочерепицы применяется редко, поскольку для нужной жесткости покрытия достаточно установки реек под точками крепления. К тому же при сплошном настиле вентиляция подкровельного пространства гораздо хуже, чем при разреженном.

Конструкция обрешетки

При возведении кровли своими руками нам необходимо заранее продумать конструкцию несущих частей. И дело касается не только стропил, формирующих основной каркас, но и обрешетки – комплекса деталей, служащих непосредственной опорой для шифера, черепицы, ондулина и т.д.

Схема каркаса под шифер

В зависимости от того, как расположены эти детали относительно друг друга, специалисты выделяют несколько разновидностей обрешетки:

Тип	Особенности конструкции	Назначение
Разреженная	Несущие элементы – брусья или доски – крепятся к лагам с шагом 60 – 75 см и более.	Для установки крупногабаритных кровельных материалов, таких как шифер и профнастил
Уплотненная (стандартная)	Все детали размещаются на каркасе кровли с зазором от 25 до 50 см, что обеспечивает повышенную жесткость фиксации.	Такая конструкция подойдет для большинства штучных кровельных материалов стандартного размера (металлочерепица), а также для тонкого профнастила или еврошифера с высокой эластичностью.
Сплошная	Может быть двух видов: собранная из досок, подогнанных практически вплотную; собранная из щитов влагостойкой фанеры или аналогичного материала (ОСБ, ДСП).	Предназначается в основном для мелкой штучной кровли (черепица), а также для эластичных материалов (битумный шифер).
Двойная	Формируется из двух слоев досок или брусьев. При этом нижний слой обычно делают разреженным, а верхний – более плотным или вообще сплошным.	Используется для кровли крыш сложной формы, а также для обустройства скатов, испытывающих повышенную нагрузку.

Комбинированный вариант: плотная обрешетка на скатах и сплошная в ендовах

Технология фальцевой кровли

Фальцевая кровля имеет особенность из-за вида стыковки листов. При этом методе обеспечивается высочайшая герметичность соединения. А образованные стыковые участки придают покрытию дополнительную прочность и оригинальный внешний облик.

Состыковка может быть одинарной, двойной, лежачей или стоячей. Под кровельной конструкцией должен быть гидрозащитный слой и вентиляция. Здесь необходимо наличие диффузионной мембраны. Она может монтироваться прямо на утепляющий материал с наименьшим зазором. Если такого материала нет, то задействуется классическая гидрозащита.

Требующиеся эксплуатационные характеристики фальцевая кровля получает благодаря и таким элементам: картинам, кляммерам и фальцу.

Листы, обычная ширина которых не превосходит 200 см, соединяются друг с другом. Методов соединения несколько. Затем приходит черёд крепежей – кляммеров. Они монтируются с шагом в 50 см к обрешётке.

13.07.2018

Конструкция и назначение

Обрешетка кровли – простая конструкция, состоящая из реек небольшого сечения, закрепленных перпендикулярно стропильным ногам каркаса. Этот специфический настил можно изготавливать из древесины или металла, варьируя расстояние между элементами в зависимости от уклона и конструкции крыши, а также от вида выбранного кровельного материала. Обрешетка в конструкции стропильного каркаса выполняет следующие функции:

Распределение нагрузки от кровельного пирога

Каждый квадратный метр кровли в совокупности со снеговой массой может весить более 300 кг, поэтому важно равномерно распределить этот вес между стропилами, чтобы крыша не деформировалась.
Придание формы скатам. Настил из досок, фанеры или реек, уложенный поперек стропил, служит основанием, на которое укладывается и фиксируется кровельное покрытие

Особенно важна дополнительная поддержка для мягких материалов и покрытий с большим весом.
Для крепления кровельного покрытия. Правильно выбранный шаг обрешетки позволяет равномерно зафиксировать кровельный материал с помощь крепежных элементов, благодаря чему он выдерживает большею ветровую нагрузку.

Подготовка

Пиломатериалы, используемые в конструкции кровельного каркаса, подвергаются постоянному воздействию влаги, поэтому могут со временем загнивать и деформироваться

Поэтому важно не только правильно выбрать, но и качественно подготовить материалы к монтажу. К деревянной обрешетке предъявляются следующие требования:

1. Доски и пиломатериалы, которые используются для монтажа, должны быть доведены до стандартной влажности 19-20%, чтобы в процессе эксплуатации они не деформировались и не гнили.
2. Для предотвращения загнивания обрешетки, древесину необходимо обработать антисептическим составом. Глубокая пропитка антисептиком позволяет в 2 раза увеличить срок службы каркаса.
3. Элементы обрешетки под мягкие кровельные покрытия (битумную черепицу, мембраны, рубероид) необходимо острогать, чтобы неровная поверхность не повредила материал при монтаже или эксплуатации.

Различия между обрешеткой под мягкие и жесткие кровельные материалы

Требования к обрешетке под профнастил

Общая информация

Вообще, обрешетка кровли играет очень важную роль в строительстве крыши, поэтому к процессу ее постройки следует подходить максимально ответственно и серьезно. Обрешетка крыши – дело не очень сложное, но приготовьтесь к тому, что оно займет у вас достаточно много времени. Особенно если вы решили делать все в одиночку. Главное, вам нужно знать о том, что доски всегда прибиваются вплотную по отношению друг к другу и возле самого конька. Такая система дает прекрасную возможность закрепить конек любой ширины, которая вам потребуется.

Как сделать обрешетку кровли максимально качественно, на века? Крепите все доски и брусья гвоздями, которые будут в длину, как три толщины бруса, из которого вы собираетесь делать обрешетку. Делается это для того, чтобы во время нагрузки гвоздь не вырвался из доски.

Типы обрешеток

Исходя из материала для кровли, предназначенного для монтажа конкретной крыши, принято использовать один из двух типов обрешетки, к которым относятся:

• разреженная обрешетка, шаг расположения частей на которой может быть различным. Применяется этот тип в том случае, когда покрытием кровли служит шифер, керамическая или металлочерепица;
• сплошная обрешетка кровли. Основу ее составляют доски с шагом не более одного сантиметра или фанера. Этот тип обрешетки принято использовать в том случае, когда кровельным покрытием выступает мягкая черепица, плоский шифер, мягкий шифер или любой из рулонных материалов. Более того, монтировать сплошную обрешетку необходимо на сложных участках кровли, то есть в районе дымоходной трубы, по кровельным карнизам, а также в ендовах, разжелобках, на коньке и т.п.

Согласно способу установки выделяют следующие виды обрешетки:

• однослойная обрешетка. Элементы конструкции устанавливаются на стропила горизонтальным образом, а доски укладывают параллельно кровельному коньку;
• двухслойная обрешетка. В этом случае будет оборудован второй слой, который настилается на первый. Он может состоять из теса или брусьев, укладываемых от конька по направлению свеса. Иногда укладка выполняется горизонтально.

Также нельзя не упомянуть о таком важном элементе обрешетки, как гидроизоляция, которая укладывается поверх стропил. Она может быть представлена как стандартным рубероидом, так и современными материалами мембранного типа

Крепление слоя гидроизоляции к стропильным ногам осуществляется строительным степлером.

Обрешетка для рулонных материалов

Как было сказано выше, рулонные материалы предполагают наличие сплошной обрешетки в системе кровли.

Материалом здесь выступает доска для обрешетки крыши, лучше всего шпунтованная. Доски первого слоя монтируются по принципу в разрядку, а уже во втором укладываются плотно друг к другу.

Чтобы оборудовать второй слой обрешетки, необходимо применять рейки из дерева, которые должны быть уложены под углом в 45 градусов относительно первого слоя.

Нормы оборудования обрешетки в этом случае следующие:

• строительные доски следует обработать антисептиком;
• после укладки нужно удостовериться, что доски нигде не провисают, нет бугров и выделяющихся шляпок гвоздей;
• хорошо выполненная обрешетка должна выдерживать вес проходящего по ней человека;
• для устройства настила применяются доски, имеющие ширину 100 – 150 миллиметров и толщину минимум 250 миллиметров. Доски с большими параметрами использовать не рекомендуется;
• категорически запрещается обустраивать обрешетку недостаточно высушенными досками;
• будет правильно, если стыки досок на стропильных ногах будут располагаться в шахматном порядке;
• вбивать гвозди нужно по краям досок, при этом их шляпки должны глубоко уходить в древесину.

Для черепицы

Для того чтобы смонтировать обрешетку для популярной сегодня металлочерепицы, необходимо предварительно оборудовать решетчатый каркас.

Брус под обрешетку для металлочерепицы должен применяться с сечением 50×50 миллиметров.

Шаг брусьев обычно зависит от используемого типа металлочерепицы. К примеру, в случае, если кровельным покрытием выступает металлочерепица Монтеррей, то шаг досок должен иметь значение, равное 350 миллиметрам. Но зазор между двумя первыми досками, расположенными в районе карниза, должен быть меньше – 200 – 250 миллиметров.
