Канализационный обратный клапан

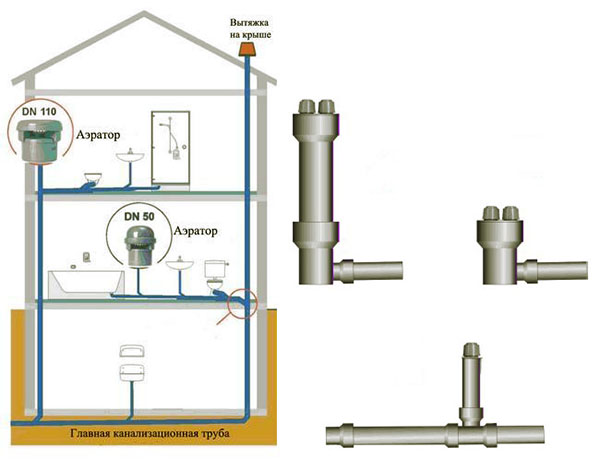

Где и как устанавливается вакуумный клапан

Начать, конечно, следует с мест установки. Но они уже и так должны быть в общих понятны – по задачам клапана.

Тем не менее – перечислим:

Классическое место установки – это «венчание» стояка, который по каким-либо причинам не удается сделать вентилируемым, то есть вывести через крышу. Установка проводится в самой высокой точке.

На горизонтальном отводном участке, если к нему подключено несколько сантехнических приборов, то есть прослеживается вероятность срыва водяного затвора при массовом сбросе воды.

При этом клапан желательно размещать в самой дальней точке горизонтального участка, так, чтобы он расположился выше самого высокого сифона на этой ветке.

В точке схождения сливных труб от нескольких сантехнических приборов, если их разовый суммарный сброс в какой-то момент может превысить пропускную возможность общей трубы. Такой пример был показан выше не одной из иллюстраций.

В одноэтажном доме может и вообще не быть стояка. То есть горизонтальные отводные участки 50 мм сходятся к унитазу, подклеенному к трубе 110 мм, а оттуда сразу идет опуск и выпуск трубы наружу, в сторону септика или коллектора.

Значит, не помешает вакуумный клапан и на участке врезки малых труб в большую – на случай массового сброса воды.

Иногда сами обстоятельства начинают «диктовать» владельцу дома, где целесообразно установить вакуумный клапан. Например, канализационные трубы, наверняка, подзаросли, внутренний их диаметр уменьшился, и, казалось бы, штатный сброс воды все равно приводит к срыву сифона. Если пока нет возможности поменять полностью весь трубный участок – спасет установка аэратора.

Где бы ни устанавливался вакуумный клапан, в обязательном порядке предусматривается свободное поступление воздуха к месту его монтажа. Имеется в виду, что это не должен быть закупоренный шкафчик или плотно закрытое непроветриваемое помещение. Объем воздуха, увлекаемого водой, очень немалый – превосходит примерно в 25 раз.

Кроме того, необходимо продумать свободный доступ к клапану для его проверки, прочистки или иного обслуживания.

Положение вакуумного клапана, как уже говорилось – исключительно вертикальное, без вариантов.

Ну а сам монтаж клапана, наверное, не имеет смысла особо и расписывать. Каждый, кто хот раз серьезно самостоятельно занимался сборкой канализационных разводок – справится с задачей без труда. Главное – разобраться с типом соединения, не забыть уложить манжеты в раструбы. Чуть больше возни всегда вызывает переход на чугунные старые трубы – но и здесь все решаемо.

То есть сам по себе монтаж никаких серьёзных особенностей, отличий от сборки других канализационных узлов, не скрывает.

Конструкция и принцип действия устройства

Данная деталь является частью запорной арматуры и состоит из следующих элементов:

• Корпус из металла или пластика, который совпадает по диаметру с канализационной трубой (в унитазе выпускная труба имеет диаметр 110 мм).
• Диск с уплотнителем из резины, расположенный внутри конструкции.
• Металлическая пружина, управляющая движением диска.
• Механизм для принудительного открытия устройства.

В последнее время в связи с широким использованием пластиковых коммуникаций стали применять обратный клапан пвх для канализации. Его соединение имеет точно такой вид, как и трубы из поливинилхлорида.

Принцип работы устройства довольно прост. При сливе воды из унитаза или другого прибора под действием напора воды диск открывается и пропускает стоки в канализацию. Затем мощная пружина возвращает запорный механизм на место.

Важно! Клапан работает только в одном направлении, так что в случае засора в канализационной трубе сточные воды не попадают внутрь помещения, равно как и неприятные запахи. Существуют устройства, которые отличаются по конструкции и имеют разные размеры — это механизмы для предотвращения обратного тока жидкости по трубопроводу

Они имеют в составе два патрубка для пуска и выпуска жидкости. Работой устройства управляет шарик с воздухом. И если в обратном направлении начнет двигаться жидкость, то шарик перекроет патрубок и не пустит воду обратно

Существуют устройства, которые отличаются по конструкции и имеют разные размеры — это механизмы для предотвращения обратного тока жидкости по трубопроводу. Они имеют в составе два патрубка для пуска и выпуска жидкости. Работой устройства управляет шарик с воздухом. И если в обратном направлении начнет двигаться жидкость, то шарик перекроет патрубок и не пустит воду обратно.

Тип подключения

Подключение изделия может осуществляться в двух вариантах:

• На общую канализационную трубу — клапан диаметром от 110 мм, обладающие большей пропускной способностью;
• на отвод каждого сантехнического прибора. Внутреннюю разводку обычно выполняют из труб диаметром 50 мм. Такие же размеры должны иметь и клапаны. Если контур системы собран из труб диаметром 32 мм или 40 мм при подключении устройства с DN= 50 мм используются специальные переходники.

Устанавливают устройства в местах стыка труб, поворота на 90º как внутри, так и снаружи строений.

По способу подсоединения к процессу подразделяются на:

• резьбовые;
• муфтовые;
• фланцевые;
• под приварку.

Классификация применяемых изделий

По виду рабочего запирающего элемента различают следующие варианты конструкции клапанов на канализационную трубу:

• Подъемные. Принцип их работы описан выше. Проход в них перекрывается заслонкой или диском.
• Поворотные (лепестковые). Отличительная особенность – запорная мембрана напоминает лепесток. Работают аналогично с изделиями подъемного типа.
• Шаровые. Запорным элементом служит шар с воздухом. При «правильном» движении сточных жидкостей он поднимается и закатывается в углубление, предусмотренное конструкцией корпуса. Поток свободно проходит в общую сливную систему, а шар затем под своим весом скатывается на прежнее место. В аварийной ситуации обратный поток своим давлением сильнее прижимает сферу, которая надежно запирает проход.
• Межфланцевые. Подходят такие обратные клапаны для канализации с размером труб 50 мм. Изделия в форме невысокого цилиндра с поворотной заслонкой располагают внутри трубы. Они способны пропускать только воду без каких-либо твердых частиц и включений – поэтому предназначены для сброса жидкости из раковины и ванны.

типы обратного клапана

Правильная установка аэраторов

Аэратор канализационный 50 может обслуживать не более двух сантехнических приборов. Устанавливают устройство не ближе метра от точки слива. Аэратор во внутренней канализации обязательно должен быть в конце разводки сети, после крайнего прибора. Минимальное расстояние от пола при монтаже должно быть 35 см. Монтируется устройство вертикально.

Правильно установленный аэратор прослужит долго, но периодическая проверка состояния клапана обязательна.

Для чего нужен канализационный вакуумный клапан — видео

В частных, и иногда в коммунальных жилых домах при монтаже канализационных коммуникаций своими руками приходится самостоятельно принимать меры по борьбе с неприятными запахами из труб. Одно из эффективных решений избавления от запахов, которое повсеместно применяется сантехниками — использовать канализационный аэратор.

Прибор реализуется в торговой сети в различных исполнениях, для его правильного монтажа полезно знать принцип его работы, предлагаемый ассортимент, схемы установки. Если предусмотреть размещение аэратора на этапе проектирования канализационной системы дома, можно существенно изменить проект, сделать его более дешевым, а дизайн помещений более эстетичным.

Вентиляция канализационного стояка

Начать мне, однако, придется с небольшого лирического отступления. Чтобы понять, зачем нужен канализационный вакуумный клапан, необходимо хорошо представлять себе процессы, происходящие внутри канализационного стояка.

Штатная работа

Все стояки выводятся строителями за пределы плоской или скатной кровли. Как и в любой другой вертикальной трубе, в стояке возникает постоянная тяга. Зловонные испарения сточных вод вытягиваются за пределы дома и рассеиваются в атмосфере;

При залповом сбросе воды (сливе бачка унитаза) вниз по стояку устремляется поток, полностью или частично перекрывающий все его сечение. Поток вытесняет заполняющий стояк воздух в канализационный колодец через выпуск или в подвал через один из открытых тройников. В верхней части стояка образуется разрежение, которое компенсируется подсосом воздуха через фановую трубу — вентиляционный отвод на кровле.

Виды воздушных клапанов

• приёмный аэратор монтируется перед насосом откачки на горизонтальном участке трубопровода;
• шаровая модель аэратора для сантехнических приборов с малым диаметром труб;
• затвор шаровой с прижимной пружиной;
• межфланцевая модель устанавливается на трубах диаметром до 20 см, может пропускать поток или поворачивать на 90 0 .

Обратный воздушный клапан с исполнительным механизмом лепесткового или поворотного типа. Этот тип аэраторов для септика устанавливается на трубах диаметром меньше 400 мм. Для длинных участков, где есть опасность гидроудара при разрыве золотника, устанавливаются демпферные клапаны.

Крепятся клапана сваркой, зажимаются между двумя фланцами с прокладками, или применяется резьбовая муфта.

Правильное и неправильное расположение

У каждого устройства, открытого или закрытого, на корпусе нарисовано направление движения стоков. Обозначается стрелкой или треугольником. Именно по направлению воды устанавливается гидрозатвор.

Затвор работает только в одном направлении и в разных положениях: будь то вертикальное или горизонтальное расположение прибора. Если все условия монтажа соблюдены, в первые минуты будет видно, что устройство функционирует и вода проходит через мембрану.

Правильное положение прибора еще определяется по способу монтажа. От раструба к холостому концу (то есть в раструб) можно вставить только пустой конец трубопровода. С другой стороны только соединительное расширение трубы с уплотнительной резинкой.

Неправильное расположение грозит постоянными проблемами, возникающими с устройством. Прибор, установленный не по схеме или не в том месте, сразу покажет свою несостоятельность. Любая работа начинается с прочтения инструкции, монтаж гульфика не исключение.

Трудности, которые могут возникнуть при неправильной установке:

1. Труднодоступное место. Устройство требует постоянного мониторинга после монтажа, поэтому, если запорная арматура стоит в углу или под слоем бетона в другом недоступном месте, обслуживать ее не представляется возможным.
2. Прибор установлен с нарушением технологического процесса. Негерметичные стыки, постоянно подтекающие крышки – затворов малоприятное зрелище. Если резинки в раструбе не смазывать маслом во время монтажа, они задираются или проваливаются вовнутрь. Даже когда все стыки присоединены друг к другу в упор и плотно, они могут протекать из-за проворачивания уплотнительных колец.
3. Нельзя устанавливать дроссель сразу после поворотной части системы. Во время движения стоки набирают приличную скорость, а значит, и создают давление. Труба забилась или не справилась с обратным потоком, и клапан закрылся. Сразу проблема не была обнаружена, и вода продолжила поступать из сантехнического прибора. Поток воды, подойдя к мембране получит сопротивление и может выбить отвод из соединительного стыка. Поэтому прибор устанавливается строго на прямом участке.
4. Выбрано неверное направление установки клапана. На любом устройстве имеется указатель движения воды, согласно этому рисунку и нужно производить монтаж. Если прибор перевернуть или поставить вниз крышкой для проведения ревизии, узел перестанет работать.

Как установить своими руками

На момент проектирования в систему уже должны вкладываться риски ее затопления, поэтому в этот период необходимо проработать установку затвора. Монтаж происходит в несколько этапов.

Установка обратного клапана может производиться как на внешнюю систему, так и на внутреннюю.

Первый этап – выбор места установки

Место для установки дросселя должно быть легкодоступным. Нельзя монтировать оборудование в стену и в пол, закрывать его и загромождать.

На каждом устройстве существует крышка для прочистки и ремонта, поэтому доступ к нему нужен постоянно. Если канализация проходит в полу или бетонном основании, запорный механизм монтируется в трубу, а его верхняя часть остается на поверхности.

Если глубина прокладки велика и оголовник скрылся из вида, в полу делаем съемную крышку для проведения ревизии.

Второй этап – выбор прибора

Замки классифицируются по-разному, одни устанавливаются на улице, в колодце, другие подлежат монтажу только внутри помещений. Необходимо выбрать самый подходящий под условия монтажа. При ошибке в этом пункте впоследствии затвор может разрушиться, треснуть.

Инструменты:

1. Болгарка с отрезным диском.
2. Острый твердый нож для снятия фаски.
3. Масло, паста для смазки.
4. Молоток и плоская доска.

• В месте монтажа очищаем пространство для работы.
• Замеряем длину устройства, чтобы он влез в заготовленное пространство.
• Конец трубы обильно смазываем моторным маслом или сантехнической пастой.
• Уплотнительное кольцо также следует обработать.
• Перед тем как вставить хлопушку в трубу, наживив раструб, несколько раз провернем прибор (если есть возможность).
• С небольшим усилием, но резко втыкаем трубу в дроссель.
• Затем проверяем, не задралась ли резинка в приборе.
• С обратной стороны продолжаем сборку системы канализации.

Не всегда есть возможность установить дроссель при первоначальном монтаже трубопровода. Это можно сделать и в действующей системе.

• Выбрав место, болгаркой аккуратно вырезаем кусок трубы. Желательно выбрать место ближе к раструбу, чтобы кусок можно было вынуть.
• Отрезок трубы делаем чуть больше самого прибора. Чтобы не разбирать всю нитку целиком, нам потребуется канал с компенсаторным раструбом.
• Компенсатор вставляем в трубу, а затвор с другого края.
• Вставляем сборку на трубопровод сначала со стороны компенсатора, двигая его до упора, затем, выдвигая из раструба, вставляем затвор – с другой стороны.

Как снять фаску на пластиковой или ПВХ-трубе

Конец, если он не зафиксирован в системе, вытаскиваем и прижимаем его между ног или подмышкой так, чтобы срез был перед глазами. С помощью острого ножа начинаем срезать кромку по кругу. Получается фаска, конус. Все заусенцы в местах среза тоже убираем.

Как поставить на выходе из сантехнического прибора

Для установки к унитазу понадобится внешнее устройство без стабильного корпуса, внутри которого ходит хлопушка. Вместо этого на унитаз сзади надевается манжет, на конце которого закреплена твердая мембрана. Затвор конусного вида. Последовательное соединение позволяет воткнуть устройство внутрь раструба, где тарелочка и будет работать. Каждое место стыка промазываем маслом или сантехнической пастой для лучшего присоединения.

Это интересно: Как крепить кабель-канал: передаем суть

Подготовка поверхности к грунтованию

Функции

Водяные тёплые полы имеет существенные отличия от стандартного обогрева батареями. Для полового трубопровода, который лежит в цементной стяжке, нужна вода определённого температурного уровня, значительно ниже, чем циркулирует в радиаторах. Поэтому, необходимо обустройство трёхсмесительного ходового узла, в нём теплоноситель будет доводиться до необходимого градуса.

Как установить своими руками

На момент проектирования в систему уже должны вкладываться риски ее затопления, поэтому в этот период необходимо проработать установку затвора. Монтаж происходит в несколько этапов.

Установка обратного клапана может производиться как на внешнюю систему, так и на внутреннюю.

Первый этап — выбор места установки

Место для установки дросселя должно быть легкодоступным. Нельзя монтировать оборудование в стену и в пол, закрывать его и загромождать.

На каждом устройстве существует крышка для прочистки и ремонта, поэтому доступ к нему нужен постоянно. Если канализация проходит в полу или бетонном основании, запорный механизм монтируется в трубу, а его верхняя часть остается на поверхности.

Если глубина прокладки велика и оголовник скрылся из вида, в полу делаем съемную крышку для проведения ревизии.

Второй этап — выбор прибора

Замки классифицируются по-разному, одни устанавливаются на улице, в колодце, другие подлежат монтажу только внутри помещений. Необходимо выбрать самый подходящий под условия монтажа. При ошибке в этом пункте впоследствии затвор может разрушиться, треснуть.

Инструменты:

1. Болгарка с отрезным диском.
2. Острый твердый нож для снятия фаски.
3. Масло, паста для смазки.
4. Молоток и плоская доска.

• В месте монтажа очищаем пространство для работы.
• Замеряем длину устройства, чтобы он влез в заготовленное пространство.
• Конец трубы обильно смазываем моторным маслом или сантехнической пастой.
• Уплотнительное кольцо также следует обработать.
• Перед тем как вставить хлопушку в трубу, наживив раструб, несколько раз провернем прибор (если есть возможность).
• С небольшим усилием, но резко втыкаем трубу в дроссель.
• Затем проверяем, не задралась ли резинка в приборе.
• С обратной стороны продолжаем сборку системы канализации.

Не всегда есть возможность установить дроссель при первоначальном монтаже трубопровода. Это можно сделать и в действующей системе.

• Выбрав место, болгаркой аккуратно вырезаем кусок трубы. Желательно выбрать место ближе к раструбу, чтобы кусок можно было вынуть.
• Отрезок трубы делаем чуть больше самого прибора. Чтобы не разбирать всю нитку целиком, нам потребуется канал с компенсаторным раструбом.
• Компенсатор вставляем в трубу, а затвор с другого края.
• Вставляем сборку на трубопровод сначала со стороны компенсатора, двигая его до упора, затем, выдвигая из раструба, вставляем затвор — с другой стороны.

Как снять фаску на пластиковой или ПВХ-трубе

Конец, если он не зафиксирован в системе, вытаскиваем и прижимаем его между ног или подмышкой так, чтобы срез был перед глазами. С помощью острого ножа начинаем срезать кромку по кругу. Получается фаска, конус. Все заусенцы в местах среза тоже убираем.

Как поставить на выходе из сантехнического прибора

Для установки к унитазу понадобится внешнее устройство без стабильного корпуса, внутри которого ходит хлопушка. Вместо этого на унитаз сзади надевается манжет, на конце которого закреплена твердая мембрана. Затвор конусного вида. Последовательное соединение позволяет воткнуть устройство внутрь раструба, где тарелочка и будет работать. Каждое место стыка промазываем маслом или сантехнической пастой для лучшего присоединения.

Простое смешивание

Прежде, чем приступить к описанию сложных оттенков, попробуем разобраться в основных. Принято считать, что первичными цветами являются всего три: красный, желтый и синий. На их основе получаются вторичные:

Красный плюс желтый;

Желтый плюс синий;

Фиолетовый

Синий плюс красный.

Если соединить по одному первичному и вторичному цвету, мы добьемся переходных оттенков: красно-оранжевого; желто-зеленого; сине-фиолетового; красно-фиолетового; сине-зеленого и желто-оранжевого. Часто эти тона служат основой для получения реалистичных, глубоких и насыщенных красок.

Это интересно: Способы получения малинового цвета при смешивании красок — распишем по порядку

Разнообразие конструкций

Поставив канализационный обратный клапан, можно полностью блокировать обратный ход стоков.

Перед покупкой обратного клапана для канализации следует осмотреть его на наличие повреждений

Это оборудование классифицируют по виду заслонки и принципу её действия.

Виды обратных клапанов:

• Поворотные. Имеют подпружиненную круглую мембрану в виде тарелки, перекрывающую при необходимости просвет трубы. Называются ещё лепестковыми или хлопушками.
• Подъёмные. Поток давит на перекрывающую проход мембрану, сжимая пружину, и тарелка подымается. Когда стоков нет, проход запирается.
• Шаровые. В качестве запирающего устройства используется шарик, который при прохождении стоков закатывается в предусмотренное углубление в корпусе клапана, открывая проход, а если в трубе сухо – шарик перекрывает сечение.
• Межфланцевые. Имеет форму небольшого цилиндра с поворотной заслонкой, которая крепится к центральному стержню или пружиной к стенке корпуса.

Обратный (невозвратный) клапан – довольно объёмное устройство, которое чаще всего ставят таким образом: один клапан, диаметром 110 мм, — перед унитазом, а второй, на 50 мм, монтируют на ветку ко всем другим приборам

При установке важно учесть направление движения стоков и возможность свободного доступа для периодической чистки клапана

Схема подключения

Особенности монтажа флизелиновых обоев

Что это такое?

Общедомовые коллекторы имеют вид длинных труб, расположенных вертикально. Фекальные воды выше места засора увеличат уровень, если проблема появляется в нижней части. Городская канализация защищена от стоков такого характера.

Фекальные воды попадают в квартиру, если уровень их поднимается выше унитазов и раковин. Обратные клапаны устанавливают для предотвращения подобных проблем.

Обратный клапан для канализации 110 мм относится к группе механических устройств. Они делают так, что фекальные воды идут в одну сторону, а в другую – нет. Внутри приспособления есть заслонка или полый шар из пластика, они перекрывают движение жидкости в одну из сторон. Движение не останавливается под действием заслонки или шара, если воды движутся прямо.

Шар или заслонка всплывают на поверхность, если в коллекторе содержимое начинает двигаться обратно. ОК с заслонками чаще всего стоят в системах без напора, а шаровые ОК – в напорных.

Есть несколько материалов, применяемых для изготовления ОК 110 мм:

Диаметры изделия соответствуют размерам труб, которые приняты в РФ в качестве единого стандарта. Они находятся в пределах:

ВАЖНО! Раструбный метод соединения применяют для пластиковых изделий. Фланцы помогают с креплениями, если детали стальные или чугунные

ОК 110 мм бывают электрическими или механическими. Работают они на одинаковом принципе – на заслонку давит жидкость, когда она выходит за пределы устройства. Заслонка прижимается тем плотнее, чем выше уровень жидкости, её давление. Электрические отличаются способностью подать сигнал тревоги в ситуации, близкой к аварийной.

Принцип работы канализационного аэратора

Внутренний канализационный аэратор в первую очередь работает как обратный клапан, не пропуская жидкость и газы к точке слива. При пользовании унитазом резкий спуск воды понижает давление в системе, и не будь клапана, жидкость может вернуться с большей скоростью, чем сливалась. Клапан канализационный 110 при падении давления в фановой трубе открывается и выравнивает показатель.

• корпус;
• воздухозаборник;
• механизм регулирования давления.

Корпус выполняется герметичным, со съёмной крышкой. Соединение должно быть резьбовым. Между деталями имеется резиновое уплотнение.

Входное отверстие должно пропускать воздух, но не насекомых и грызунов. Механизм открывания заслонки – штоковый или мембранный. Мембранный засоряется реже.

Для чего необходимо приспособление

Канализационным обратным клапаном называется устройство, которое предназначено специально для предотвращения протечек и обратного движения воды вследствие засорения канализации. Иногда даже пакет, который случайно попал в трубопровод, приводит к засорам и затоплению квартиры.

Их принцип функционирования достаточно прост: если сточные жидкости начали перемещаться в обратную сторону, запорный механизм останавливает это движение, в результате чего затопление не происходит.

В большинстве случаев необходимость в монтаже прибора возникает в таких ситуациях:

регулярное попадание в канализационную систему мусора и крупных предметов, а также другие нарушения правил эксплуатации; длительный период использования трубопровода, за время которого на внутренней поверхности образовался слой жира с частицами грязи. Это существенно повышает вероятность засорения; чересчур большой или маленький уклон канализационного трубопровода, т.к

для обеспечения свободного самотека жидкости важно, чтобы соблюдалась определенная скорость движения стоков; отводы, находящиеся под перпендикулярным углом к канализационной трубе. В результате этого скорость движения воды резко меняется и может появиться водной засор

Если в многоэтажном здании с единым стояком жители квартир первого этажа поставили обратный клапан для канализации на 50 или 110 миллиметров, то затопление стоками может произойти даже на 2 этаже. Дальше вверх жидкость не попадет, т.к. давление, скорее всего, станет причиной устранения засора.

В загородных домах также достаточно часто устанавливаются подобные запорные механизмы. Однако тогда их рекомендуется монтировать на улице, после сбора всех ветвей канализационных труб в единую.

Виды канализационных клапанов

Как уже упоминалось, принцип действия такой арматуры везде одинаковый, а вот устройство может сильно отличаться, сейчас активно используются 4 вида конструкций:

• межфланцевая арматура;
• подъемная арматура;
• поворотная арматура;
• шаровые запоры.

Межфланцевые канализационные запоры

Клапан обратный межфланцевый заслужено считается самым компактным среди всех подобных запоров. Устройство монтируется внутрь трубы между двумя фланцами, соответственно не требует много места. Но с другой стороны, если такая арматура заклинит, то вам придется раскручивать часть системы, чтобы добраться до клапана.

Различают 2 вида межфланцевой арматуры.

Дисковый запор. В этих моделях проход перекрывается цельным, закрепленным в верхней части диском. Зачастую диск опускается под собственным весом, без всяких пружин, хотя бывают исключения. Эти модели считаются одними из самых надежных, но они могут работать только в безнапорной системе.

Межфланцевые обратные клапана могут делаться из разных материалов, но качество и цена зависят скорее от торговой марки, нежели от материала

Двустворчатые межфланцевые клапана с центральным штоком. В этих моделях по центру установлена ось, на которой базируются 2 лепестка. Створки прижимаются пружиной, система считается универсальной, двустворчатый горизонтальный и вертикальный клапан одинаково надежны.

Межфланцевый обратный клапан 100 и 110 мм считаются самыми надежными

Подъемные модели

Здесь жидкость движется по изогнутой траектории, когда стоки идут в правильном направлении, заглушка приподнимается и жидкость проходит. Если же направление движения изменится, пружина прижмет заглушку и течение будет заблокировано.

Обычно такие модели делаются из чугуна, они достаточно мощные, диаметр подъемных обратных клапанов на канализацию 110 мм и выше, соответственно для частных домов, а тем более городских квартир эта арматура используется крайне редко.

Клапан обратный чугунный – подъемного типа

Поворотные затворы

В сущности поворотные или лепестковые системы очень похожи на дисковые межфланцевые затворы, разница лишь в том, что здесь есть ревизионное окно, через которое можно чистить механизм. Различают 2 вида такой арматуры.

• Жесткие системы. В них тарелка закрывает проход под собственным весом. Работают безотказно, но подходят только для самотечных систем с малым объемом стоков, если такую арматуру поставить под насос или на большие объемы, то при захлопывании лепестка может произойти гидроудар, что опасно для труб и прокладок.
• Мягкие клапана. Не вдаваясь в технические подробности, скажу лишь, что лепесток в них закрывается с задержкой, как на доводчике в дверях, соответственно гидроудар исключен.

Лепестковый обратный клапан 50, 100 и 110 мм для бытового использования подходит как нельзя лучше

Шаровые затворы

Шаровой обратный клапан считается одним из самых надежных, система безотказная, внутрь заложен шар, который откатывается в рабочем положении, а при обратном ходе жидкости перекрывает основное отверстие.

Шаровой обратный клапан больше подходит для промышленной эксплуатации

Заключение

Обратный клапан для канализации, после несложной установки в систему слива и отвода продуктов жизнедеятельности, становится надежной преградой и важным защитным элементом жилого пространства от возврата сливных стоков и отходов, запахов канализации при авариях, засорах и пробках в главном канализационном коллекторе. Стандартное местоположение запорного канализационного устройства в системах с диаметром 110 мм – после унитаза, а также в разрыве трубы, ведущей в центральную систему (колодец) из индивидуальной квартиры (домостроения). Недорогое приспособление сбережет нервы и силы хозяев, сохранит имущество, предупредит возможные материальные траты.

Всё полезное о канализации — gidkanal.ru

Вывод

Полисатин – это искусственный материал. Его делают из полиэстера и хлопка. Но в некоторых случаях хлопок может отсутствовать в составе – например, если ткань рассчитана на изготовление тентов, мебельной обивки или сумок. С сатином этот материал роднит способ плетения – для создания основы используются более плотные нити, а для лицевой стороны – отдельные, более тонкие.

Чаще всего из полисатина делают постельное белье. Оно долговечно, бывает самых разных расцветок, даже с 3D эффектом. Не стоит покупать белье, в состав которого не входит хлопок, – оно совсем не впитывает влагу и не пропускает воздух. Это может стать причиной аллергии.
