Скважинный насос с обратным клапаном: монтаж и способы применения

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление

• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно

Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Устройство и принцип действия

Прежде чем заняться подбором автоматических отсечных приборов, следует узнать подробнее, какие они бывают, чем отличаются друг от друга, из каких материалов изготавливаются. Изделие любого типа состоит из практически одинакового набора основных элементов.

Корпус

Может быть выполнен из коррозионностойких материалов: латуни, нержавеющей стали, чугуна или полипропилена. На поверхность наносится стрелка, указывающая направление движения среды, величина давления на которое он рассчитан, в мегапаскалях (МПа), и диаметр в дюймах или миллиметрах.

Запорный орган

Может иметь форму шара, диска, тарелки. В некоторых моделях запорный орган выполнен в виде створок, как диск, разрезанный пополам. Выше линии разреза и параллельно ему вмонтирована ось, на которую надеты пружины створок.

Пружина

Удерживает запорный орган в положении «закрыто» при отсутствии давления. С включением насоса, запорный орган сжимает пружину и открывает проход, переходя в положение «открыто».

Уплотнение

Седло клапана уплотняется полимерным материалом, обеспечивая его плотное прилегание и герметичность, а положении «закрыто». Материалом для уплотнения чаще всего выбирают PTFE, проще говоря – фторопласт.
Несмотря на некоторые отличия, изделия всех типов имеют общий принцип действия:

• вода поступает в аппарат и давит на запорный орган;
• пружина, прижимающая запорный орган к седлу сжимается;
• запорный орган двигаясь следом за сжимающейся пружиной отрывается от седла, освобождая проход в нужном направлении;
• при снижении напора воды, пружина разжимается и давит на запорный орган, прижимая его к седлу, закрывая проход.

Таким образом исключается любая возможность изменения направления движения воды в трубопроводе.

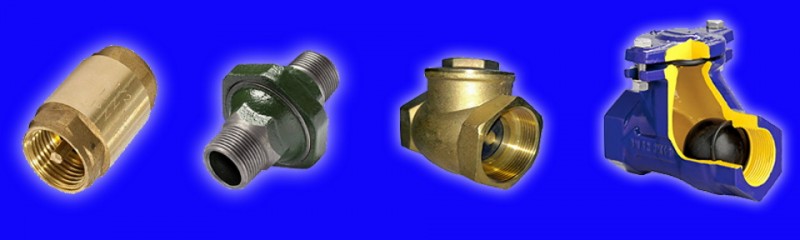

Какие бывают клапаны

С учетом конструктивных особенностей различают следующие виды приборов:

• подъемные;
• лепестковые;
• двустворчатые;
• гравитационные.

Есть смысл познакомиться с каждым из них поближе.

Гравитационные клапаны

Большинство устройств можно отнести к пружинным. Исключение составляю гравитационные клапаны, механизм которых обходится без пружин. Их запорный орган так же открывается напором воды. При отсутствии давления он возвращается на место под действием собственного веса (гравитации). Конструкция их чрезвычайно проста. Диск запорного органа одним краем подвешен на оси, закрепленной в корпусе. Под давлением воды, диск поворачивается на оси и поднимается свободным краем вверх, открывая путь воде. При отсутствии воздействия диск под собственной тяжестью возвращается на седло, закрывая проход для воды.

К гравитационным относят лепестковый (на фото внизу) и редко используемый шаровый клапан. В первом случае происхождение названия можно объяснить схожестью запорного органа с лепестком. Во втором – проход воды закрывает и открывает полый шар, выполненный из легких коррозионностойких материалов.

Подъемные

Запорный механизм подобных устройств представляет собой металлический диск, скользящий по пластиковому штоку, пропущенному через отверстие в его центре. Концы штока проходят сквозь отверстия золотниковых тарелок, предотвращая его осевые смещения. Между запорным органом и одной из золотниковых тарелок установлена пружина. При подаче воды на вход устройства, диск затвора поднимается, сжимая пружину. Отсюда его название – подъемный.

Двустворчатые

Запорный орган в подобных устройствах состоит из двух половинок диска, закрепленных на стальной оси, на которую к тому же надеты пружины, удерживающие створки в положении «закрыто». По давлением воды створки раскрываются пропуская воду.

Интересно! В положении «открыто» створки напоминают крылья. Отсюда его народное название – бабочка.

Составные части и работа

Конструкция

Общие конструктивные элементы:

• разборный металлический корпус (покрытый гальваникой), имеющий самые хорошие антикоррозийные свойства и устойчивый к активным веществам, включающий:
• • золотниковую камеру;
  • муфту с внутренней резьбой для выхода/входа;
• седло;
• запор из пластика или латуни различной формы;
• силиконовая или резиновая уплотнительная прокладка;
• пружина из нержавейки, установленная между тарелками и седлом.

Принцип действия

Подвижное запорное устройство свободно перемещается внутри изделия. Если поток движется в требуемом направлении, шарик отходит от седла, приоткрывая зазор течению.

При обратном потоке запорное устройство прижимается к седлу, а течение становится невозможным, как показано на фото.

Классификация

Признаки классификации.

1. Тип запорного устройства:

подъёмные – запор перемещается вверх-вниз. После подачи из насоса воды он приоткрывается, при отсутствии напора закрывается из-за нажима пружины;

поворотные – запор-створки, которые открываются под напором или закрываются пружиной при выключении насоса;

шаровые – запор-шарик, подпираемый пружиной, который сдвигается от потока, пропуская воду;

дисковые – запор скользит по шкиву под пружиной;

двустворчатые – запорные створки складываются под напором или закрываются при отсутствии потока.

В бытовых целях обычно используются изделия подъёмного типа с заменяемой пружиной, из-за поломки которой устройство часто выходит из строя.

2. Тип крепления:

муфтовые – за счёт двух резьбовых переходов по трубе. В домашних условиях резьба от 15 до 18 мм (½” — 3”);

фланцевые – за счёт фланцевого соединения. В промышленности применяются к большим трубам;

межфланцевые – посредством двух фланцев, стянутых болтами. Применяются с большимим трубами;

под приварку – для долгосрочной герметичности.

3. Материал:

• Латунные – с хорошими антикоррозийными свойствами, долговечные и неприхотливые. Используются на малых трубах, часто применяемых в быту.
• Чугунные – к большим трубам.
• Из нержавеющей стали – долговечные к любым трубам, а также устойчивые к активным веществам, но дорогие.

4. Размер:

• стандартные – для большинства труб:
• • 1 дюйм – самый высокий спрос;
  • ½ дюйма – менее популярные изделия по причине невысокой пропускной способности;
  • ¾ дюйма – к трубам небольшого диаметра;
• миниатюрные – для размещения внутри сгонов счётчиков, когда нет места стандартному клапану;
• небольшие – с выхода счётчика;
• больших размеров – для оборудования труб промышленного назначения.

Виды трубных обратных клапанов

В зависимости от условий установки и особенностей водопроводной системы устанавливают клапаны, различающиеся конструкцией, размерами, материалом и способом крепления. Одни предназначены для труб небольшого диаметра и эксплуатации в быту, другие – для централизованной подачи воды.

Рассмотрим основные классификации обратных клапанов для воды.

По виду запирающего элемента

Часть клапана внутри корпуса, отвечающая за перекрывание сечения, бывает различной конфигурации.

По запирающему элементу выделяют следующие типы устройств:

• Подъемные, в которых затворное устройство перемещается вверх/вниз в зависимости от наличия или отсутствия напора воды в трубе. За динамику отвечает пружина, а в качестве затвора выступает золотник.
• Поворотные, также оснащенные золотником – откидной створкой или «лепестком». При включении насоса она откидывается и освобождает путь для жидкости, при выключении – захлопывается, перекрывая сечение.
• Двухстворчатые, перекрывающие путь потоку воды двумя соединяющимися створками.

Движение запорного элемента происходит параллельно, перпендикулярно оси или под углом, поэтому производители рекомендуют некоторые устройства устанавливать только на горизонтальных трубах, другие – и на вертикальных.

Для бытового использования целесообразно приобретать пружинные клапаны, отличающиеся простой конструкцией и легкостью монтажа. Если вы решили самостоятельно оснастить насосную систему обратно-запорной арматурой, рекомендуем именно такую модель.

Конструкция пружинного клапана состоит их следующих элементов:

• латунный корпус (стальной, полимерный), состоящий из двух частей – основания и крышки с седлом;
• тарельчатый элемент с резиновым уплотнителем, который упирается в седло;
• шток, выполняющий функции центрирования и держателя;
• пружина для возврата запорного элемента в начальное состояние.

Такие клапаны, как поворотные, в бытовом водоснабжении почти не используются, зато часто применяются для промышленных трубопроводов, диаметр которых достигает 0,5 и даже 1,5 м.

По типу крепления

Врезку в трубу производят различными способами, которые выбирают в зависимости от трубного материала и условий монтажа.

Наиболее приемлемыми признаны четыре вида клапанов:

• фланцевые;
• межфланцевые;
• муфтовые;
• сварные.

В системах, сопряженных с насосными станциями, целесообразно применять муфтовый тип с пружинным механизмом и простой установкой. Но в более «серьезных» сетях, например, для оборудования подачи воды в многоквартирный дом, успешно используют все вышеперечисленные виды.

Фланцевые клапаны названы по элементам крепления – фланцам. Они отличаются большими размерами и весом, изготавливаются из стали или чугуна. Основная сфера использования – подача жидкостей или газов в промышленных масштабах

Межфланцевые устройства крепят без фланцев. Их часто применяют в пневматических и гидравлических системах, испытывающих гидроудары. Для смягчения воздействия монтируют вместе с демпферными амортизаторами

Резьбовые муфты – наиболее удобные клапаны для монтажа в бытовую сеть. Крепление обеспечивают два резьбовых перехода, диаметр которых измеряется в дюймах. Более надежными считаются изделия с металлическими затворами, нежели с пластиковыми

По материалу изготовления

Корпуса клапанов производят из материалов, надежно защищающих внутренний механизм, не деформирующихся от воздействия внешней среды и жидкости, протекающей по трубам.

Обратный клапан на трубу бывает:

• стальной;
• чугунный;
• бронзовый;
• латунный;
• пластиковый.

Изделия, установленные около центробежных насосов в системе отопления, должны быть металлическими, так как пластик не предназначен для горячей воды.

Чугунные клапаны отличаются большим весом и шероховатостью материала. Но их не применяют для оборудования автономных домашних сетей, а устанавливают только для промышленной эксплуатации на трубы большого диаметра.

Устройства из пластика легкие и недорогие, установка их происходит очень быстро. Но их нельзя применять к серьезным системам водообеспечения дома.

Внутренние части – седло, затворы, шток – клапанов делают из полимеров, нержавейки или алюминия. Они отличаются прочностью и устойчивостью к коррозии. Действующий элемент, пружинку, изготавливают из специальной пружинной стали, имеющей увеличенный срок службы.

В клапанах, установленных на централизованных магистралях и промышленных объектах, выдерживающих большую нагрузку, для плотного прилегания затвора к седлу применяют пластиковые или резиновые уплотнители.

Как правильно выполнить установку + видео

Чтобы, будучи в сборе, узел функционировал нормально, нужно в процессе монтажа придерживаться следующих правил:

Имеет значение направленность водяного потока. Прибор должен быть правильно сориентирован по направлению. Выбирается открытое место трассы, чтобы в любой момент можно было заменить и отремонтировать запорное приспособление. Установка обратных клапанов на воду производится так, чтобы сохранить горизонтальное положение

Это важно при монтаже подъемных и поворотных устройств. Соединения герметизируются при помощи силикона, ФУМ-ленты, льняных волокон

Уплотнение должно выдерживать давление в трубопроводе. Перед обратным клапаном по ходу жидкости врезается фильтр грубой очистки. Твердые частицы, ржавчина, окалина, попадая в запорный механизм, не дают ему плотно закрыться.

Каждый раз, приступая к монтажу, необходимо произвести ревизию корпуса и затвора на герметичность. Последовательность действий при монтаже всегда одна и та же:

1. Сливается вода из системы, которая предварительно перекрывается.
2. Вырезается участок трубы длиной, соответствующей размерам клапана.
3. На торцах трубы нарезаются наружные резьбы.
4. Устанавливается запорный механизм, соединения герметизируются.

Замечательно то, что покупать запорную арматуру не обязательно. Обратный клапанный затвор можно изготовить собственными руками.

Проектирование отопления с принудительной циркуляцией

Подробная схема отопления дома

Первоочередной задачей при самостоятельном монтаже водяного отопления с циркуляционным насосом является составление корректной схемы. Для этого необходим план дома, на котором наносится расположение труб, радиаторов, запорной арматуры и групп безопасности.

Расчет системы

На этапе составления схем необходимо правильно рассчитать параметры насоса для принудительной отопительной системы частного дома. Для этого можно воспользоваться специальными программами или сделать вычисления самостоятельно. Существует ряд простых формул, которые помогут сделать расчет:

Где Рн – номинальная мощность насоса, кВт, р – плотность теплоносителя, для воды этот показатель равен 0,998 г/см³, Q – уровень расхода теплоносителя, л, Н – требуемый напор, м.

Пример программы по расчету отопления

Для вычисления показателя напора в принудительной системе отопления дома необходимо знать общее сопротивление трубопровода и теплоснабжения в целом. Увы, но сделать это самостоятельно практически невозможно. Для этого следует воспользоваться специальными программными комплексами.

Вычислив сопротивление трубопровода в системе водяного отопления с циркуляцией, можно рассчитать требуемый показатель напора по следующей формуле:

Где Н – вычисляемый напор, м, R – сопротивление трубопровода, L – протяженность наибольшего прямого участка магистрали, м, ZF – коэффициент, который обычно равен 2,2.

По полученным результатам подбирается оптимальная модель циркуляционного насоса.

Если расчетные показатели мощности насоса у системы отопления с принудительной циркуляцией, устанавливаемой самостоятельно, велики, – рекомендуется приобрести спаренные модели.

Монтаж отопления с циркуляцией

Пример скрытого монтажа коллекторного отопления

На основе расчетных данных подбираются трубы нужного диаметра, а к ним – запорная арматура. Однако на схеме не показан способ монтажа магистрали. Трубопроводы могут быть установлены скрытым или открытым способом. Первый рекомендуется применять только при полной уверенности в надежности всей системы отопления частного коттеджа с принудительной циркуляцией.

Нужно помнить, что от качества компонентов системы будет зависеть ее работоспособность и эксплуатационные показатели. В особенности это касается материала изготовления труб и запорной арматуры. Помимо этого для двухтрубной схемы системы отопления с принудительной циркуляцией рекомендуется прислушаться к советам профессионалов:

• Установка аварийного источника подачи электроэнергии для циркуляционного насоса в случае отключения электропитания;
• При использовании антифризов в качестве теплоносителя следует проверить его совместимость с материалами изготовления труб, радиаторов и котла;
• По схеме отопления дома с принудительной циркуляцией котел должен располагаться в самой низкой точке системы;
• Кроме мощности насоса необходимо сделать расчет расширительного бака.

Технология установки отопления циркуляционного типа ничем не отличается от стандартной

Важно учитывать особенности контурного дома – материал изготовления стен, его тепловые потери. Последнее напрямую влияет на мощность всей системы. Аналитика параметров систем отопления с принудительной циркуляцией поможет составить объективное мнение о ней:

Аналитика параметров систем отопления с принудительной циркуляцией поможет составить объективное мнение о ней:

Виды клапанов

Видов данной детали существует достаточно много. Вот их список:

• Пружинный обратный муфтовый. Сделан из двух частей, соединенных между собой резьбой. Разделяет их прочная резиновая прокладка.
• Пружинный муфтового типа с золотником из латуни. Эта деталь имеет сферическую форму золотника, потому пропускная способность ее намного выше.
• Комбинированный пружинного вида с воздухоотводом и дренажем. При помощи крана Маевского можно выпустить лишний воздух. Такой вид значительно упрощает обслуживание системы водоснабжения.
• Обратный пружинный с корпусом из полипропилена. Чаще всего такой тип используется в системах водоснабжения с трубами из аналогичного материала. Насосная станция с такой деталью удобна в обслуживании.

Детали также можно разделить по типу запорного элемента:

• Подъемные. Запорный элемент может двигаться в них только вниз либо вверх. Пружинка под действием напора воды сжимается и открывает запор. При падении напора, пружина закрывает створку. Поскольку такие клапаны имеют серьезные габариты, в основном используются они в промышленных системах водоснабжения.
• Шаровые. В таких моделях роль затвора выполняет резиновый либо чугунный шар. Пружин в такой конструкции не предусмотрено. Такие изделия прекрасно справляются со своими задачами как в канализационных сетях, так и в водопроводных.
• Поворотные. Запор в них имеет вид откидной створки. В основном такие модели применяются там, где диаметр труб составляет более 50 мм.

Принята следующая классификация клапанов по размеру:

• Стандартный, который используется в большинстве систем водоснабжения.
• Миниатюрные детали, которые ставятся внутри мест сгонов водяных счетчиков.
• Небольшие элементы, которые устанавливаются на выходе водяных счетчиков.
• Крупные изделия из чугуна — в основном устанавливаются в промышленных системах отопления и водоснабжения.

Возможные неисправности и методы их устранения

  Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.
  Чаще всего обратный клапан перестает работать:

• При попадании в корпус мусора и камней;
• При повреждении пружины;
• При снашивании поверхности резиновых или пластиковых уплотнителей;
• Постепенного старения и потери эластичности пластика и резины;
• Воздействия воды и растворенных в ней химических веществ.

Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.


Отзывы о наших дверях

Где правильно устанавливать обратный клапан

Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Цвет обоев

Имитация бруса

Есть вариант изготовить металлические брусья, и их рабочую поверхность обшить деревом. Это позволит создать прочную конструкцию с удобной рабочей поверхностью.

Разбираясь, как сделать имитацию бруса своими руками необходимо обратить внимание на следующие детали:

Обратите внимание!

• Утеплить фундамент своими руками — пошаговое описание применения лучших материалов и технологий (90 фото)

• Укладка ламината своими руками: подробное описание как постелить ламинат. Расчет ламината, пошаговое описание и секреты укладки (105 фото и видео)

• Дымоход своими руками — подробное описание как и из чего построить эффективны дымоход (110 фото)

• заранее подобрать тонкие металлические трубы для последующей из обшивки деревом;
• подбирается ровная доска, с которой вырезается облицовка с необходимыми размерами;
• эти детали скрепляются в единую конструкцию при помощи клея и зажимов, таким образом дерево полностью покрывает металлическую трубу.

Заключение
