Зааненские козы: фото, видео, описание, разведение, содержание
Нормы освещенности жилых помещений
В квартире, доме и ином жилом помещении нормы по освещенности зависят от назначения и особенностей их зоны и имеют следующие значения (лк):
- Кабинет – 250.
- Кухня – 250.
- Детская – 200.
- Спальня – 120.
- Прихожая – 60.
- Ванная – 250.
- Кладовка, подсобка, чердак, подвал, лестница – 60.
Уровень комфорта внутри дома должен быть максимален, и потому так важно правильно подобрать светильник для освещения, исходя из следующих критериев:
- Для квартиры лучше установить источник света с теплым спектром излучения. Его дают галогеновые, энергосберегающие и лампы накаливания.
- Не нужно использовать одну люстру, лучше – установить несколько приборов освещения. Это позволит выделить отдельные участки, а интерьер сделать более выразительным.

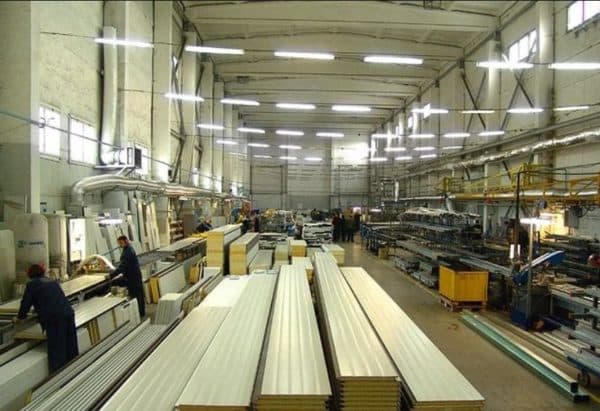

Правильное освещение производственного помещения
По видам производственное освещение помещения (как и любого другого) делится на естественное и искусственное.
Естественный свет – наиболее ценен: человеческий глаз максимально к нему приспособлен. Он поступает внутрь здания через окна и прочие прозрачные строительные конструкции (например, аэрационные фонари).
Виды искусственного освещения:
- общим;
- местным;
- комбинированным.
Местное освещение само по себе не используется, его применяют только в комбинации с общим. Подходящий для этого осветительный прибор может быть переносным или стационарным. Световое пятно от него не освещает даже прилегающие к нему площади.
Комбинированный метод освещенности здания
Комбинированное – требуется при выполнении рабочим высокоточных операций, не допускающих возникновения резких теней от каких-либо предметов.
Общее – организуется в цехах с однотипными работами (например, в литейных). Встречаются случаи, когда комбинированное освещение просто нет возможности организовать.
Для максимальной экономичности, можно осветить технические или уличные территории приборами с датчиками движения для включения света.
В чём измеряется количество света в помещении и на улице?
СанПин позволяет определить, что измерение параметра в помещениях выполняется в люксах (Лк). Согласно другим нормативным документам допустимо также измерение в люмен/м2 (это измерение приравнено к люксу).
Ниже в таблицах приводится нормируемая освещенность рабочей поверхности (в случае кабинета за неё принимается высота стола, в случае лестницы — пол и так далее) для различных мест с учётом требуемых видов освещения (охранное освещение и т.д.).
Основные требования для уличного освещения.
Объекты | Минимальная ср. освещённость, в люксах | Минимальное распределение света |
Категория А1 (дороги с пропуском 10 000 ед/ч) | 30 | 0,35 |
Категория А2 (дороги с пропуском до 9 000 ед/ч) | 20 | 0,35 |
Категория А3 (дороги с пропуском до 7 000 ед/ч) | 20 | 0,35 |
Категория А4 (дороги в центре города с пропуском до 5 000 ед/ч) | 20 | 0,35 |
Категория Б1 (дороги за городом с пропуском до 5 000 ед/ч) | 20 | 0,35 |
Категория Б2 (дороги в центре города с пропуском от 2 000 до 5 000 ед/ч) | 15 | 0,35 |
Категория В1 (пешеходные зоны за городом с пропуском до 3 000 ед/ч) | 15 | 0,25 |
Категория В2 (пешеходные зоны в центре с пропуском до 3 000 ед/ч) | 6 | 0,25 |
Категория В3 (связи транспортного типа с пропуском до 2 000 ед/ч) | 6 | 0,2 |
Трамвайный путь обособленного типа | 10 | — |
Центральные улицы, площади общественного назначения, ТЦ | 10 | — |
Центральные улицы в жилых частях города | 6 | — |
Переулки в жилых частях города | 4 | — |
Нормы естественного освещения для зон пешеходного типа.
Объекты | Минимальное ср. значение параметра, лк | Минимальное распределение света |
Область перед входом в комплексы общественного назначения | 20 | 0,30 |
Переходы для пешеходов в непроезжей и исторической зонах города | 10 | 0,30 |
Переходы для пешеходов, входы | 6 | 0,20 |
Тротуары | 4 | 0,20 |
Аллеи, переулки, проезды административных и жилых участков | 2 | 0,10 |
Аллеи бокового типа, вспомогательные входы в парки | 1 | 0,10 |
Требуемое освещение в административные здания.
Объекты | Мин. ср. освещённость по горизонту |
Для офисных помещений, регистрационных, кабинетов лигафонного типа, печатных комнат (не свыше 30 кв.м), мастерских, производственных зданий, используемые в качестве термостатных, комнат для мойки | 300 |
Бюро машинописного типа, гостевые и комнаты для сотрудников, залы для чтения, комнаты с компьютерами, лаборатории | 400 |
Технические помещения для выполнения схем и чертежей, лаборатории аналитического типа | 500 |
Каталоги для чтения, залы для собраний, фотокомнаты | 200 |
Фойе, архивные | 100-150 |
Хранилища для книг | 75 |
Требуемое освещение для общественных помещений образовательного назначения (школа, университеты и т.д.).
Объекты | Мин. ср. значение параметра по горизонту |
Инвентарные | 50 |
Палаты | 100 |
Бассейны крытого типа, рекреационные, спальни | 150 |
Рабочие комнаты с ЭВМ, залы спортивного назначения, актовые залы, приёмные, раздевалки | 200 |
Мастерские, залы эстрадного типа | 300 |
Лаборатории техникумов, лаборатории, | 400 |
Помещения для проведения занятий, | 500 |
Требуемые нормы в производственных помещениях, предназначенных для питания.
Объекты | Мин. ср. значение параметра по горизонту |
Объект на производстве шоколада и изделий из него | 400 |
Раздаточные, хранение изделий из муки, мороженого, напитков | 300 |
Общественные организации с залами для питания, цеха, помещения для мойки, комплектовальни, торговый зал | 200 |
Кладовки | 75 |
Требуемое освещение рабочих помещений в медицинских организациях.
Объекты | Мин. ср. значение параметра по горизонту |
Приёмные | 500 |
Операционные | 400 |
Лаборатории, процедурные комнаты | 300 |
Регистрационная, комнаты для мойки | 200 |
Комнаты для ожидания, склад препаратов, помещения бытовых назначений | 150 |
Коридоры, лестницы | 100 |
Уборные | 75 |
Это частичные нормы освещенности производственных помещений, таблица, представленная в регламентирующих документов приводит полноценные требования к помещениям промышленного и общего назначения.
Измерением света должен заниматься отдельный квалифицированный сотрудник, который разбирается в данных вопросах. При отсутствии его в рамках штата компании, такого сотрудника стоит нанять отдельно в специализированной компании. Если данными вопросами будет заниматься некомпетентное лицо, измерения могут быть неточными.
Полки в ванной из гипсокартона: что учесть для создании долговечных конструкций
Технические аспекты создания освещения
Но если вы собрались создавать освещение своими руками, то только дизайнерскими решениями вам не обойтись. Нужно разобрать и технические детали, которые могут стать серьёзной проблемой. Мы не будем рассказывать вам, как проложить кабель или, как подключить розетку.
Все эти вопросы мы уже детально разобрали в других статьях на нашем сайте. Мы остановимся только на особенностях каждой из этих комнат и на деталях, о которых часто забывают.
Из этого видео Вы узнаете о том, как сделать правильный расчет освещения жилых помещений.
Монтаж освещения в уборной
Освещение туалета не так уж сложно с технической точки зрения, но имеет свои нюансы. И большинство из них связано с тем, что уборная относится к влажным помещениям.
Прежде всего начнем с кабельно-проводниковой продукции. Это должен быть провод или кабель без металлической оболочки. Кстати, прокладка проводников в металлических трубах в уборной так же запрещена.
Выключатель для ванной и туалета должен быть установлен вне этих помещений
Это же касается и выключателя, который не может быть расположен в туалете. Его обычно монтируют перед входной дверью со стороны дверной ручки.
Скрытая проводка
Еще одним аспектом является то, что инструкция рекомендует в туалете применять только скрытую проводку. Причем если нет возможности выполнить установку в каналах строительных конструкций, то монтаж должен быть выполнен в ПВХ трубах или гофре.
Технические аспекты создания освещения для балкона
Как мы уже говорили, для балкона, или как ее правильнее называть – лоджии, освещение вообще не предусматривается. Нормы освещения жилых помещений на нее не распространяются и поэтому строгих правил для них нет. Но есть законы логики, которые говорят нам о следующем.
Вариант подключения электроснабжения балкона от ближайшей розетки
- Распределительную коробку для сети освещения балкона лучше организовать в смежном помещении. Если электроприборов планируется не очень много, то сделать это можно в ближайшей коробке розетки.
- Выключатель освещения так же лучше расположить на входе на балкон. Если же вы решили смонтировать его уже на лоджии, то делать это следует около двери со стороны дверной ручки, на высоте около 70 см.
Правила монтажа проводки по сгораемым поверхностям
- Проводку на балконе лучше выполнять скрытой. Если же этого сделать нельзя, то возможно применение открытой проводки. Но в этом случае следует помнить, что большинство отделочных материалов у нас выполнено из сгораемых материалов. Поэтому проводка должна монтироваться только в металлической гофре или трубе.
- Часто при создании лоджий одну стену пристраивают, и она не имеет жесткой связки с основной стеной. При температурных колебаниях шов между капитальной стеной и вашей доработкой может достаточно сильно варьировать. Поэтому если на этой стене предусмотрена установка электрооборудования, это стоит предусмотреть, и провод в этом углу проложить с запасом.
Технические аспекты создания освещения мансарды
Мансарда, по сути, является чердачным помещением. Но в нашем случае к ней не подходят нормы монтажа освещения для чердаков, и в процессе монтажа об этом нельзя забывать.
Монтаж электропроводки в металлических трубах
- И в первую очередь это касается монтажа проводки. Так как большинство элементов, по которым мы будем выполнять монтаж, являются сгораемыми, монтаж следует выполнять в металлических трубах или гофре.
- Распределительные, установочные и другие коробки так же должны быть металлическими. Пластиковые коробки разрешается использовать только при установке на несгораемых конструкциях.
- Если ваши окна на покатой части крыши имеют функцию проветривания или открывания, то электрические розетки или выключатели под ними лучше не обустраивать. Ведь в этом случае возможно их затопление водой при неожиданном начале дождя.
Диммер
Освещение мансарды часто создают с возможностью регулировки яркости свечения. Для этого используются диммеры. Такое устройство может быть установлено просто в удобном месте, независимо от выключателя. Если же вам хочется управлять освещением из нескольких мест, то лучше выбрать диммер с пультом управления.
Способы расчёта
Их можно выделить два:
- По электрической мощности (в Ваттах).
- По световой (в Люменах).
Для каждого варианта предусмотрены свои нормы, формулы и единицы измерения. Оба имеют свои достоинства и недостатки. Рассмотрим их более детально.
Считаем в Ваттах
Этот способ рассчитать освещённость помещения самый простой, привычный, но не самый точный. Для его применения необходимы следующие данные:
- площадь комнаты;
- требуемая мощность на квадратный метр.
Площадь находим по простой школьной формуле S=a*b. Далее, берём данные о необходимом количестве Ватт на 1 м2 — в среднем это 20 Вт — и множим на площадь. Математически это будет выглядеть так: P=S*p, где P — общая мощность, p — номинальная для 1 м2. Теперь можно высчитать количество лампочек в помещении. Просто делим общую мощность на этот же показатель для одной лампы. То есть, если вы хотите осветить помещение, которое требует в общем 300 Вт с помощью лампочек в 75 Вт, то: 300/75=4 — именно столько источников света вам понадобится.
Рациональное использование источников освещённости позволит улучшить атмосферу в помещении
Следует отметить, что норма 20 Вт — очень приблизительна. И чтобы повысить точность, желательно использовать отдельные показатели по каждому типу помещения:
- гостиная — 10–35 Вт;
- кухня — 12–40 Вт;
- ванная комната — 10–30 Вт;
- спальня — 10–20 Вт.
Все данные о мощностях мы умышленно привели для обычных ламп накаливания, как самых распространённых в наших краях. Производители более дорогих и в то же время экономичных видов зачастую указывают на упаковке какой по мощности лампе накаливания соответствует этот экземпляр.
Считаем в Люменах
Этот способ, с одной стороны, более точный, с другой — менее привычный. Хотя, если разобраться в единицах измерения, то ничего сложного в нём нет. Сложность заключается в том, что большинство из нас ассоциирует всё связанное с освещением с Ваттами. Но на самом деле эта единица измерения показывает лишь сколько ваша лампа потребляет электрической энергии. А сколько она при этом даёт света, её световой поток, измеряется в Люменах (Лм). В свою очередь, освещённость помещения измеряется уже в Люксах (Лк). 1 Лк равен 1 Лм на 1 м2. Объясняем проще. Если с помощью светового потока в 1 Лм осветить поверхность площадью в 1 м2 — такая освещённость будет равна 1 Лк.
Дальше действуем по тому же алгоритму. Берём общую площадь, множим её на необходимую освещённость для 1 квадратного метра и получаем мощность светового потока, которая нужна для освещения всего помещения. Формула почти такая же, как и раньше: P=S*E. Где S по-прежнему площадь, P — общая мощность (теперь в Лм), а E — освещённость 1 м2 в Лк.
Помните об эффективности каждого источника освещения
Чтобы воплотить эту формулу в жизнь понадобятся нормы по освещённости того или иного типа помещения. По разным нормативным документам они составляют:
- гостиная — 100–200 Лк;
- кухня 150–300 Лк;
- ванная комната — 50–200 Лк;
- спальня — 100–200 Лк.
Осталось произвести расчёт количества светильников. Для этого общую мощность (P) делим на световой поток от одного источника (F) — n=P/F. Здесь тоже потребуются определённые цифры. А именно световая мощность разных видов ламп. Почти всегда эти сведения можно найти на упаковке. Но на всякий случай основные из них приведём и здесь:
Тип лампы | Потребляемая мощность (Вт) | Мощность светового потока (Лм) |
Лампа накаливания | 15
25 40 60 75 100 |
90
230 430 730 960 1380 |
Галогенная лампа 12 В | 20
35 50 75 |
340
670 1040 1280 |
Галогенная лампа 220 В | 100
150 200 300 400 500 |
1650
2600 3200 5000 6700 9500 |
Светодиодная лампа | 2–3
4–5 8–10 10–12 12–15 18–20 25–30 |
250
400 700 900 1200 1800 2500 |
Люминесцентная лампа | 4
6 8 13 15 16 18 36 58 |
120
240 450 950 950 1250 1350 3350 5200 |
Подставив данные из таблицы в формулу над ней, вы сможете рассчитать количество источников света при использовании разных типов ламп.
Как мы и говорили, если внимательно отнестись к единицам измерения и не путать Люмены и Люксы — сам расчёт ничего сложного собой не представляет. При достаточном уровне ответственности и внимания произвести его сможет каждый. Но если эта информация вас немного озадачила — можем предложить произвести подсчёт онлайн. Для этого используйте специальный калькулятор освещённости помещения.
(Visited 181 times, 2 visits today)
Видео-обзор: Мобильный кондиционер без воздуховода
Единицы измерений и таблица ламп
В качестве основного показателя для измерения количества света в помещении используется физическое понятие освещённости. Единица измерения освещенности светового потока — люкс. 1 люкс равен световому потоку мощностью 1 люмен, который падает на 1 квадратный метр площади. Разные лампы генерируют различное количество освещенности; в таблице ниже вы можете узнать, какое количество люкс генерируют различные лампы:
Мощность стандартной лампы накаливания | Мощность люминесцентной лампы | Мощность светодиодной лампы | Световой поток, который генерирует лампа |
20 Вт | 5 — 7 Вт | 2 — 3 Вт | приблизительно 250 лк. |
40 Вт | 10 — 13 Вт | 4 — 5 Вт | приблизительно 400 лк. |
60 Вт | 15 — 16 Вт | 8 — 10 Вт | приблизительно 700 лк. |
75 Вт | 18 — 20 Вт | 10 — 12 Вт | приблизительно 900 лк. |
100 Вт | 25 — 30 Вт | 12 — 15 Вт | приблизительно 1200 лк. |
150 Вт | 40 — 50 Вт | 18 — 20 Вт | приблизительно 1800 лк. |
200 Вт | 60 — 80 Вт | 25 — 30 Вт | приблизительно 2500 лк. |
Виды освещения
Современные технологии позволяют устанавливать в помещения не только центральное освещение, но и дополнительное. Такой подход позволяет управлять световым потоком, задавая нужную мощность освещения. Выделяют следующие виды освещения:
- направленное – основные источники – люстры, торшеры, лампы;
- рассеянное – дополнительные источники света, монтирующиеся на потолках и стенах.
Светодиодные лампы в квартире
Сочетание этих двух видов освещения в комнатах позволяет создать идеальные условия в помещении для работы и отдыха.
Влияние неправильного света
Свет – это необходимое условие для комфортной жизни человека. Санитарные врачи рассчитали нормы и критерии для жилых помещений, которые благотворно влияют на здоровье и психическое состояние человека.
Рекомендуемые нормы для рабочего стола
В квартирах для естественного освещения по нормам предусмотрены окна, но в темное время суток необходимо включать искусственное освещение. Недостаток света в жилых комнатах может привести к следующим отклонениям:
- раздражительность и страх;
- головные боли;
- снижение работоспособности;
- усталость;
- бессонница;
- усталость и покраснение глаз;
- обострение хронических болезней.
Тусклый свет в комнате
От недостатка освещения жилых комнат больше всего страдают дети. Если им приходится делать уроки, читать или играть, пользоваться гаджетами при неправильном освещении, то может развиться нарушение зрения.
С годами эта проблема будет лишь усугубляться
Поэтому в детской важно продумать многоуровневое освещение помещения, чтобы осветить комнату, рабочее и игровое место
Применяемые кромки
Современные технологии позволяют изготавливать различные кромки. Однако не все подходят для приклеивания в домашних условиях. Меламиновые ленты выпускают шириной 19-54 мм. При толщине 0,2-0,4 мм они позволяют облагородить края столешницы различных форм.
Большой ассортимент декоров, которые, по цветовой гамме максимально совпадают с ДСП.
ПВХ полоса той же ширины может быть немного толще. Для оклеивания торцов столешницы выпускают кромки с нанесенным клеевым слоем и без.
Полученный методом экструзии ПВХ пластик способен выдерживать температуры от минус 10 до плюс 50 градусов.
Нормы освещенности офисных помещений
Согласно строительным требованиям и санитарно-гигиеническим правилам освещенность в помещениях офиса должна соответствовать следующим нормам:
- Общего назначения с использованием компьютеров – 200-300 лк.
- Большого пространства со спонтанным размещением предметов мебели – до 400 лк.
- Аудитории для конференций – 200 лк.
- Помещения под чертежные работы – не менее 500 лк.
- Подсобные помещения, прихожие, лестницы, коридоры – 75-100 лк.
Приведенные значения характеризуют степень освещения рабочих мест прежде всего на уровне стола, то есть на высоте порядка 1-0,8 метров над уровнем поверхности пола.
Планируя освещенность в офисе, нельзя забывать о его многофакторности:
- Интенсивности общей и локальной систем подсветки.
- Равномерности светового рассеяния.
- Направленности светового потока.
- Образования бликов.
- Цветопередаче.
- Температурном спектре светильников.
- Пульсации ламп.
Единицы измерения освещённости
Единицей измерения светового потока является Люмен (лм), характеризующий количество света от источника. Этот показатель должен указываться на коробке с любыми источниками света.
Виды источников света
Люкс – это показатель освещенности поверхности, который равен количеству светового потока, падающему на единицу площади. 1 лк = 1 лм /1 кв. м. Нагляднее представлено на рисунке:
Промышленность выпускает большое количество различных видов источников света.
- Лидером по популярности является лампочка накаливания, которая имеет излучение приятного желтого цвета. Имеет низкую стоимость и может использоваться повсеместно и в широком диапазоне температур, но к существенным минусам причисляют большую потребляемую мощность и малый срок службы.
- Галогенные лампочки обладают сниженным на 20-25% энергопотреблением относительно ламп накаливания и немного большим сроком эксплуатации. Ряд моделей выпускаются компактного размера для эксплуатации в декоративном освещении гостиных или холлов.
- Люминесцентные лампы стали первыми доступными энергосберегающими источниками света. Выпускаются с разными цветовыми температурами от холодных до тёплых тонов. К негативным факторам относят легкое мерцание и прерывистость спектра излучения. При длительном воздействии на человека могут привести к ухудшению самочувствия. Лучше применять для общего освещения жилья. В связи со сложностью утилизации и бурным развитием LED — технологий постепенно уходят из оборота.
- Светодиодные (LED) источники света – самые безопасные и энергоэффективные. Отличаются большими сроками службы, высоким КПД и приемлемой стоимостью. Прекрасно подходят как для общего электроосвещения помещений, включая детские комнаты и кабинеты, так и для декоративного применения.
Как проверить уровень освещенности
Интенсивность светового потока в разных помещениях определяется по формуле F=E×S×K. Буквами обозначены:
- E — норма освещенности из таблицы, Лк;
- S — площадь комнаты, м²;
- K — поправочный коэффициент.
Последний показатель зависит от отражающей способности поверхности, высоты установки светильников. Для профессионального определения уровня используют специальные таблицы. В них указана отражающие свойства множества предметов. В быту применяют более простые расчеты. Коэффициент для жилых помещений с LED- освещением принимается 1,1.
Искусственное и естественное освещение замеряют отдельно. Работа прибора основана на том, что встроенный фотоэлемент улавливает световые лучи, которые преобразуются в электричество. Его величина прямо пропорциональна уровню освещенности. Показания отображаются на шкале или экране.
Замеры проводят в местах с разной интенсивностью световых потоков. Проверяют освещенность только горизонтальных поверхностей, удаленных от приборов с электромагнитным излучением. Вначале проверяют общую освещенность, затем — рабочих мест. Данные сверяют с нормативами.
При недостаточном освещении доводят показатель до требуемого уровня. Преимущественно работа заключается в установке дополнительных светильников. Планируя постройку нового здания, определяют уровень освещенности, от которого зависит комфортность проживания и работы.
Нормативная база
В области светотехники и освещения применяются перечисленные категории регламентирующих документов:
- ГОСТы – содержат государственные нормативные показатели;
- СанПиНы – санитарные правила и нормы, обязательные как при проектировании промышленных и административных зданий, так и при эксплуатации помещений, оборудовании рабочих мест;
- СНиПы – правила, используемые в строительстве. Разрабатываются на основе ГОСТов и СанПиНов;
- СП – совокупность различных нормативных показателей и правил. Разрабатываются с применением всех вышеуказанных документов.
- Ключевой документ в сфере пожарной безопасности – техрегламент о требованиях к ПБ.
- Правила устройства электроустановок (ПУЭ) — главный нормативно-технический справочник проектирования и монтажа электрооборудования.
Непосредственно нормы освещенности производственных помещений включены в ГОСТ Р 55710. 2013, посвященный вопросам освещения рабочих зон. Документ устанавливает нормы освещенности внутреннего пространства зданий.
В целях рационального подбора осветительных приборов для наружного и внутреннего применения, используют СНИП 23.05.95. Более поздней, обновленной его версией является вышедший в 2011 году Свод правил – СП 52.13330.
Подобные стандарты действуют во всех странах СНГ. В Казахстане, например, собрали все нормативные документы по светотехнике в единый сборник.
Преимущества и недостатки led-моделей
Led-плафоны
К достоинствам светодиодных ламп относят:
- экономичность за счет максимальной светоотдачи (80-120 лм/Вт) по сравнению с другими типами;
- минимальный нагрев при работе;
- долгий срок службы (до 50000 часов);
- экологическая безопасность;
- широкий диапазон цветовых температур;
- независимость от частоты циклов включения/выключения.
К недостаткам причисляют:
- высокая цена;
- возможность плохой цветопередачи и пульсации света;
- снижение яркости к концу срока службы;
- чувствительность к перепадам напряжения.
Стоит иметь в виду, что существуют два вида led-светильников. Одни требуют замены лампочки, а другие придется заменять полностью
Обращайте на это внимание при выборе
Коэффициент пульсации: особенности измерения
Чтобы определить частоту пульсации освещения, можно воспользоваться простым и эффективным прибором — измерителем освещенности, пульсации и яркости.
Его функциональность позволяет определить:
- уровень яркости мониторов и приборов искусственного освещения;
- уровень освещенности комнаты;
- пульсации освещенности всех видов мониторов;
- пульсации волн света, появляющихся при мерцании разных светильников.
Принцип действия основной группы устройств (пульсметра, яркометра и люксметра) — контроль уровня света посредством фотодатчика, после чего происходит преобразование сигнала и результат можно увидеть на ЖК-дисплее.
Люксметр-Пульсметр-Яркомер Эколайт-02.
Чтобы определить коэффициент пульсации, можно пойти двумя путями — провести самостоятельный анализ или воспользоваться компьютерной программой.
Самые популярные устройства для вычисления пульсаций — «Эколайт — 01 (02)» и «Люпин». Если необходимо анализировать данные на компьютере, то можно использовать специальный софт — «Эколайт-АП».
Главное отличие устройств для измерения пульсаций — качество фотоэлементов, вид источников питания (аккумуляторов) и уровень чувствительности.
Максимальный коэффициент пульсации имеют светодиодные лампы (иногда этот параметр может достигать 100%). Лампы накаливания и люминесцентные лампы имеют меньший коэффициент пульсации.
К примеру, у первых коэффициент пульсации не больше 25%. При этом качество и цена источника света не важны, ведь даже дорогостоящие лампы могут иметь высокий коэффициент пульсации.
Нормы освещенности складских помещений
Согласно нормам СНиПа, в складских помещениях могут использоваться 5 категорий освещенности в соответствии с местом и способом хранения вещей и проводимых работ.
Способ хранения | Для газоразрядных светильников, лк | Для ламп накаливания, лк |
На полу | 75 | 50 |
На стеллажах | 200 | 100 |
Разгрузка/погрузка, сортировка, перевозка | 200 | 200 |
Выполнение аналогичных работ вне помещения | 5 | 5 |
Кладовая | 50 | 50 |
Для открытых мест хранения также существуют свои нормы освещенности, которые также определяются типом груза и способом его хранения:
- Контейнеры, лесоматериалы и прочие тяжелые предметы на поверхности грунта – 10 лк.
- Грузовые платформы и рампы в складах – 20 лк.
- Сыпучие и навалочные материалы на земле – 10 лк.
- Эстакады для погрузки – 20 лк.
Как в помещении склада, так и на улице могут использоваться три вида источника освещения – естественное, искусственное и вспомогательное (комбинированный вариант).
Нормы уличного освещения в городе
Ниже приведем перечень норм освещения в городе. Их обязательно стоит учесть при проектировании уличного освещения.
Высота размещения светильников на улицах городов, дорогах и площадях с трамвайным и троллейбусным движением следует принимать с учётом высоты подвешивания контактных проводов по СП 98.13330.2012. Но в любом случае высота установки светильников должна быть не менее 8 м. до головки рельса для трамвайных путей и не менее 9 м от уровня проезжей части для троллейбусных маршрутов.
Таблица взята
Нормы уличного освещения
№ | Освещаемые объекты | Средняя освещенность Еср, лк не менее |
Распределение освещенности Емин / Еср не менее |
1 |
А1. Автомагистрали, федеральные и транзитные трассы, основные магистрали города (за пределами центра города) – с пропускной способностью более 10 000 ед/ч |
30 | 0,35 |
2 |
А2. Прочие федеральные дороги и основные улицы (за пределами центра города) – с пропускной способностью 7 000 – 9 000 ед/ч |
20 | 0,35 |
3 |
А3. Центральные магистрали, связующие улицы с выходом на магистрали А1(в центре города) – с пропускной способностью 4 000 – 7 000 ед/ч |
20 | 0,35 |
4 |
А4. Основные исторические проезды центра, внутренние связи центра (в центре города) – с пропускной способностью 3 000 – 5 000 ед/ч |
20 | 0,35 |
Магистральные дороги и улицы районного значения. Клас дороги – Б | |||
5 |
Б1. Основные дороги и улицы города районного значения (за пределами центра города) – с пропускной способностью 3 000 – 5 000 ед/ч |
20 | 0,35 |
6 |
Б2. Основные дороги и улицы города районного значения (в центре города) – с пропускной способностью 2 000 – 5 000 ед/ч |
15 | 0,35 |
Улицы и дороги местного значения. Клас дороги – В | |||
7 |
В1. Транспортные и пешеходные связи в пределах жилых районов и выход на магистрали, кроме улиц с непрерывным движением (жилая застройка за пределами центра города) – с пропускной способностью 1 500 – 3 000 ед/ч |
15 | 0,25 |
8 |
В2. Транспортные и пешеходные связи в жилых микрорайонах и выход на магистрали (жилая застройка в центре города) – с пропускной способностью 1 500 – 3 000 ед/ч |
10 | 0,25 |
9 |
В3. Транспортные связи в пределах производственных и коммунально-складских зон (в городских промышленных, коммунальных и складских зонах) – с пропускной способностью 500 – 2 000 ед/ч |
6 | 0,25 |
Обособленный трамвайный путь | |||
10 | Обособленный трамвайный путь | 10 | – |
2.3. Требования к естественному освещению общественных зданий
2.3.1.
Требования к естественному освещению общественных зданий в зависимости от
назначения помещений изложены в .
2.3.2. При
одностороннем боковом освещении в помещениях детских дошкольных учреждений
нормируемое значение КЕО должно быть обеспечено:
а)
в групповых и игровых помещениях — в расчетной точке, расположенной на
пересечении вертикальной плоскости характерного разреза помещения и плоскости
пола на расстоянии 1 м от стены, наиболее удаленной от световых проемов;
б) в остальных
помещениях — в расчетной точке, расположенной в геометрическом центре помещения
на рабочей поверхности.
2.3.3. При
одностороннем боковом освещении помещений школ, школ-интернатов,
профессионально-технических и средних специальных учебных заведений нормируемое
значение КЕО должно быть обеспечено:
а)
в учебных и учебно-производственных помещениях — в расчетной точке,
расположенной на пересечении вертикальной плоскости характерного разреза
помещения и условной рабочей поверхности на расстоянии 1,2 м от стены, наиболее
удаленной от световых проемов;
б) в остальных
помещениях — в расчетной точке, расположенной в геометрическом центре помещения
на рабочей поверхности.
2.3.4. При
одностороннем боковом освещении помещений учреждений здравоохранения
нормируемое значение КЕО должно быть обеспечено:
а)
в палатах больниц, в палатах и спальных комнатах объектов социального
обеспечения (интернатов, пансионатов для престарелых инвалидов и т.п.), санаториев
и домов отдыха — в расчетной точке, расположенной на пересечении вертикальной
плоскости характерного разреза помещения и плоскости пола на расстоянии 1 м от
стены, наиболее удаленной от световых проемов;
Постановлением Главного
государственного санитарного врача РФ от 15 марта 2010 г. N 20 подпункт б) пункта
2.3.4 настоящих СанПиН изложен в новой редакции
б) в кабинетах
врачей, ведущих прием больных, в смотровых, в приемно-смотровых боксах,
перевязочных — в расчетной точке, расположенной в геометрическом центре
помещения на рабочей поверхности;
в) в остальных
помещениях — в расчетной точке, расположенной в центре помещения на рабочей
поверхности.
Постановлением Главного
государственного санитарного врача РФ от 15 марта 2010 г. N 20 в пункт 2.3.5
настоящих СанПиН внесены изменения
2.3.5. В
помещениях общественных зданий за исключением помещений, указанных в пунктах ), ) и ) и б)
допускается деление помещений на зоны с достаточным и недостаточным
естественным освещением.
Постановлением Главного
государственного санитарного врача РФ от 15 марта 2010 г. N 20 раздел 2.3 главы 2
настоящих СанПиН дополнен пунктом 2.3.6
2.3.6. При одностороннем боковом освещении
помещений общественных зданий (кроме помещений, указанных в подпунктах 2.3.2
а), 2.3.3 а) и 2.3.4 а) и б) настоящих норм) нормативное значение КЕО должно
быть обеспечено в расчетной точке, расположенной в геометрическом центре
помещения на уровне рабочей поверхности.
3. Гигиенические требования к искусственному
освещению помещений жилых и общественных зданий
Норма освещенности жилого помещения: Вт на м2
Специалисты разработали специальные нормы света для жилых комнат (Вт/м²), которые отображены в документе СНиП 23-05-95. Он носит название «Естественное и искусственное освещение».
Нормативы по СНиП (СП) и СанПиН
В них зафиксированы рекомендации по жилым помещениям, а также для офисов, школ, детских садов, больниц, котельных и других помещений. Эти нормы действуют и в России, и в Украине, и во многих европейских странах.
Каждая отдельная комната в квартире имеет свои нормативы. Так, в жилых помещениях поток света должен быть интенсивнее, а в нежилых уголках этот показатель по нормам может быть ниже.
Таблица освещенности в Люксах для офисных помещений по СНиП (СП)
Указанные в СанПиН нормы носят рекомендательный характер, на них стоит ориентироваться при планировании освещения. Рекомендуемые показатели могут быть увеличены при желании на 10–50 единиц. Но уменьшать их нежелательно. Эти показатели были актуальны в 2019 году и сейчас, в 2020 г.
