Конструкция бытовки, размеры и чертеж

Видео: как работать с ортопедическим ковриком для спины

А как вы заботитесь о здоровье своей спины?

Экономьте время: отборные статьи каждую неделю по почте

Ручка разболталась: как закрепить

Основные характеристики

Фундамент представляет опорную часть практически любого дома, основная функция которой состоит в равномерном рассредотачивании нагрузки, формируемой всем весом дома, на грунт.

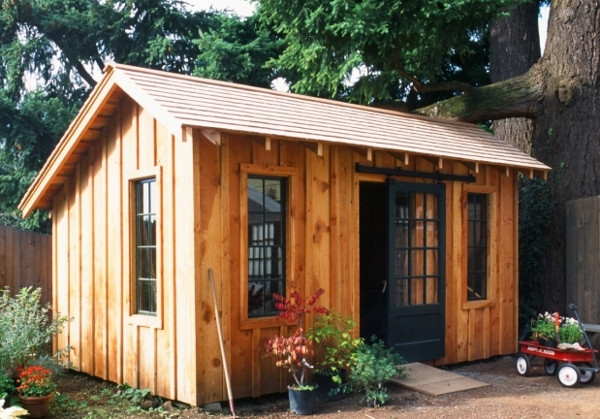

Классическая деревянная бытовка

Основание бытовки гарантированно должно выдерживать тяжесть всего дома, препятствуя вероятному оседанию определенных зон, появлению перекосов и других нежелательных явлений, что могут стать следствием сезонного сжатия либо, напротив, расширения грунта из-за температурного перепада.

Основание для бытовки

Если бытовку планируется применять в качестве пристройки к загородному домику, спецы советуют поразмышлять о применении схожего основания для обоих сооружений. Например, если коттедж стоит на цельном железобетонном основании, не нужно жадничать и монтировать для бытовки столбчатый фундамент. Весь «фокус» в том, что для различных разновидностей фундаментов типично разнообразное взаимодействие с грунтами.

Основание фундамента для бытовки

В результате, меняется и усадка. По этой причине, фактически, если вы не хотите рисковать и желаете, чтоб бытовая пристройка железно стояла на собственном месте, полностью реализуя свои функции, лучше поставить на однообразные основания.

В данной ситуации весьма интересный нюанс заключется в связи 2-ух оснований. Тут есть 2 решения:

• установить для бытовки индивидуальный ;
• соединить основание бытового помещения с фундаментом готового строения (соединение жесткого типа).

При выборе в пользу 1-го из 2-ух указанных вариантов желательно отталкиваться от веса бытовки и особенностей грунта. В случае с равномерным грунтом (чтоб уже готовый дом со временем не продемонстрировал сильную усадку) никто не помешает попробовать соединить основания имеющегося строения и пристройки в единую систему. Иначе следует задуматься над строительством специального фундамента, который размещается в явной близости от здания.

С таких простых этапов начинается строительство основания для бытовки

В данном случае в качестве гидроизоляции меж 2-мя основаниями закладываются листы рубероида, какой-нибудь теплоизоляционный материал либо ничем не примечательная пакля. Основное – сделать слой, дающий возможность новенькому основанию «сыграть» при осадке, не допуская разрушения фундамента здания

Жесткое соединение 2-ух фундаментов наиболее важно, когда осадка свежего основания предсказуема (если грунт на участке слабопучинистый либо непучинистый)

Поэтапная установка

На начальном этапе подготавливается площадка для установки бытовки и производится монтаж фундаментного основания. Не следует пренебрегать данным советом, считая, что конструкцию незначительного веса можно без опаски установить прямо на почвенный грунт. Наличие пусть не капитального, но все же фундаментного основания в значительной степени улучшит эксплуатационные характеристики модульного строения. Да и к тому же почва под конструкцией, после зимы усядет, а это означает, что сооружение наклонится, что в свою очередь ухудшит как открытие дверей, так и окон, да шанс подтопления сооружения в значительной степени увеличится.

Для создания фундаментной основы для бытовки чаще всего задействуют самую простую столбчатую технологию. Основу в виде столбов следует установить как по всем углам сооружения, так и по периметру, придерживаясь расстояния между элементами в 2 метра. Приобрести столбы можно как одновременно с модульным сооружением, так и изготовить их собственноручно, используя для этого мероприятия бетонную смесь, обычный песок, строительный кирпич и камень. В идеале использовать блоки в размере 20*20*40 см.

• Устанавливать столбчатое основание следует на ранее подготовленном участке. Подготавливается месторасположения для будущего фундамента в следующей последовательности:
• в предположительном месте установки блоков снимается поверхностный грунт, примерно в 15 см;
• в образовавшиеся углубления засыпается песок;
• столбы закапывают в канавки, следя затем, чтобы они были расположены выше земли на 20 см;
• перед тем как засыпать углубления песком специалисты рекомендуют на дно уложить плитку в размере 40*40 см, наличие которой не позволит столбчатой опоре опускаться вглубь земли;
• поверх блоков стелется рубероид, или иной вид материала с похожими свойствами, чтобы деревянное сооружение не могло тянуть влажность из установленных блоков.

Рассмотренная технология создания столбчатого фундаментного основания самая простая и распространенная

1. Иногда можно вообще обойтись без монтажа фундаментной основы для мобильной конструкции, однако подготовительные работы, перед непосредственной установкой сооружения все равно придется произвести:
2. На месте расположения вагончика, по всему периметру конструкции, выкапывается яма, глубиной в 20 см, дно которой засыпается щебнем крупной фракции;
3. На так называемую «подушку» из щебня устанавливаются блоки из бетонного основания;
4. На поверхность блоков ставится модульная конструкция.

Конечно, такой вариант менее затратный, однако и надежным его уж точно не назовешь, ведь под воздействием дождевой воды щебень со временем вымоется, что и станет причиной проседания всей конструкции.

Вышеперечисленные работы можно выполнить как самостоятельно, приняв во внимание советы специалистов, так и воспользовавшись услугами истинных профессионалов своего дела

Электроснабжение

Плюсы и минусы

У бытовок, как и у любых других строений, есть свой набор достоинств и недостатков. Среди очевидных плюсов можно отметить следующие.

• Многофункциональность конструкции. Бытовку можно использовать как временное жилье или переоборудовать под баню, вспомогательные помещения и другие цели.
• Отсутствие сложностей с установкой. Можно смонтировать бытовку на простом свайном фундаменте или установить ее на сварное металлическое основание, бетонную плиту.
• Минимальные затраты времени на монтаж. На сбор готовой конструкции уходит не более 2 дней, вагончики и вовсе можно ставить и обживать сразу.
• Привлекательная стоимость. Бытовка, благодаря меньшей площади, даже в самой дорогой комплектации обходится дешевле полноценного дачного домика.
• Множество конфигураций. Есть варианты с прихожей, тамбуром, верандой, двухэтажные с террасой.
• Простота ремонта. Листовую или деревянную обшивку легко сменить в случае необходимости.
• Возможность использования на ограниченном по площади участке. Существенная экономия места — большое преимущество.

Не обходится и без минусов. Связаны они в основном с сезонностью использования. Для круглогодичного проживания бытовка требует серьезного переоснащения, необходимо утеплять стены, канализационную и водопроводную системы, решать вопросы отопления. Металлическая обшивка в любое время года дает акустический эффект, особенно в непогоду. Кроме того, в таком доме банально будут слышны все шумы с соседних участков.

Особенности

Построить фундамент под бытовку своими руками смогут все те, кто сооружает собственные дома и подсобные постройки при них. Однако тут все же есть ряд тонкостей, которые нельзя игнорировать. Поскольку такими сооружениями активно пользуются не только строители, но и просто дачники, там раскладывают инструменты, хранят одежду, иногда живут неделями. Потому, с одной стороны, постройка оказывается легкой и временной, но с другой — она капитальная по исполнению. Малейшие ошибки могут привести к тому, что бытовка не сможет выполнить своей функции.

Основание под бытовку не должно быть капитальным по исполнению. Ведь это только повлечет лишние затраты времени, денег и сил. Простота и дешевизна – вот ключевые моменты, которых стоит добиваться.

Зачем нужна

Расчет и заготовка стройматериалов

Фундамент

В зависимости от того, какая бытовка запланирована к строительству и с учетом грунта определяют необходимый фундамент. Чтобы соорудить небольшую, 3×3 м, достаточно простого столбчатого фундамента из блоков. Если задумали строить бытовку с верандой или блок из двух комнат, то понадобится надежный столбчатый, свайный или ленточный фундамент. Необходимые материалы:

• На столбчатый фундамент понадобятся готовые фундаментные блоки стеновые, подойдут ФБС 9×3×60, но можно и более мощные. Или столбики можно выложить из кирпича. Но под столбики понадобится щебень с песком или гравий для подушки. Для кладочного раствора песок и цемент.
• Ленточный фундамент — достаточно дорогой вариант, но и самый надежный. Он может быть сборным, из блоков ФБС, или монолитным, который заливается непосредственно на стройплощадке. Для заливки фундамента понадобится бетон марки М300. Впрочем, его можно замешивать и самостоятельно. Понадобится щебень, песок, ПГС, цемент.

Чтобы немного удешевить стоимость фундамента, можно использовать композитную арматуру.

Каркас

Каркас может быть металлическим или изготовленным из деревянного бруса. Готовый металлический можно купить. Или изготовить его самостоятельно. Для этого понадобится швеллер, профильная труба или уголок, сварочный аппарат и навыки сварщика. После этого к металлическому каркасу крепится деревянная обрешетка.

Каркас из бруса можно сделать самостоятельно. Для стационарной постройки деревянный каркас ничем не уступит металлическому.

Утеплитель

В качестве утеплителя можно применить минеральную или базальтовую вату, листы пенопласта, или листовые утеплители Izovol, RockWool и проч.

Внутренняя отделка

Выбор материала для внутренней отделки очень широк. Это могут быть стеновые панели, ассортимент предлагаемый торговлей просто огромен. Можно отделать сайдингом или вагонкой. В конце концов можно обшить фанерой и наклеить обои.

Внешняя обшивка

Для внешней отделки можно выбрать вариант на любой вкус и кошелёк: отделайте профлистом, сайдингом, вагонкой или блок-хаусом.

Кровля

Небольшое строение можно накрыть листами оцинкованного железа или еврорубероидом. Но предпочтительнее делать одно или двускатную крышу. Накрыть металлопрофилем или ондулином.

Если угол ската кровли около 10 градусов, то обрешетку под кровельный материал делают сплошную. А нахлест верхних листов не менее 30 см; для битумной черепицы — боковой нахлест 2 волны.  Но при угле ската 10-15 градусов шаг обрешетки  40-45 см, а нахлест не менее 20 см. Если угол ската кровли 15 и более градусов, то между досками обрешетки можно делать шаг в 0,6 м при нахлесте в 17 см.

Двери и окна

Входные двери устанавливают, как правило, металлические, а внутренние не очень дорогие пластиковые. Их можно купить готовыми или заказать.

Окна можно заказать совсем недорогие с одинарными стеклопакетами. И лучше сразу заказать или изготовить самостоятельно решетки на окна.

Дачные бытовки недорого: фото и цена в зависимости от площади

Без сомнений, самостоятельное строительство обойдётся дешевле, чем покупка готовой конструкции. Но не у всех есть для этого свободное время и нужные навыки. Добротная, крепкая конструкция, выполненная с соблюдением строительных правил и нормативов станет отличным приобретением для дачи. Бытовка с душем и туалетом обойдётся в среднем в тридцать тысяч рублей. Это не заоблачная цена, такую покупку может позволить себе практически любой.

Фирмы-производители подобных изделий предлагают услуги по доставке и монтажу домика, помогут оборудовать его всем необходимым

От покупки до установки дачного домика пройдёт всего несколько дней. Среди прочих планировок, производители предлагают недорого самые разные дачные бытовки с душем и туалетом под ключ. В цену будут включены и услуги по проведению коммуникаций.

Подбирая маленький дачный домик, следует обратить внимание:

• на репутацию производителя;
• на услуги, дополнительно предоставляемые компанией (доставка, монтаж, проведение коммуникаций);
• на наличие сертификатов качества на изделия и гарантийные обязательства.

Поставщик поможет установить вагончик при помощи крана-манипулятра

Бытовки дачные двухкомнатные с туалетом и душем могут различаться планировкой и размером площади. Из этих показателей формируется разница в стоимости изделий. Вот семь наиболее популярных вариантов и цены на них в зависимости от общей площади:

Выбираем место для возведения бытовки

Дачный домик из бытовки

При выборе места для нашего домика учитываем пару важных моментов.

Во-первых, думаем, будем ли мы в будущем куда-то перевозить конструкцию. К примеру, вы собираетесь построить легкий дом на пару сезонов, а потом убрать его в другое место. Если переезд входит в ваши планы, бытовку лучше всего разместить как можно ближе к выезду с участка.

Погрузка бытовкиДоставка бытовок

Во-вторых, определяемся с назначением помещения. Если бытовка будет использоваться только в качестве сарая для хранения различных инструментов и прочих хозяйственных принадлежностей, ее лучше всего устанавливать приблизительно по центру длинной стороны основного дома, чтобы к ней можно было легко дойти с любой стороны участка.

Бытовка сможет послужить местом для хранения инвентаря

Обогрев

Виды бытовок по материалу изготовления

Материал, из которого изготовлены стены, влияет на такие особенности как степень комфорта внутри, внешний вид и сложность транспортировки. Для пребывания строителей, проживания, размещения офиса или склада больше подходит металлический вариант. Деревянные чаще используются в качестве летнего домика.

Металлические бытовки

Металлические блок-контейнеры состоят из каркаса и обшивки. Для комфортного проживания необходимо, чтобы толщина утеплителя была не менее 50 мм. Они универсальны в применении, подходят для проживания, хранения инвентаря и материалов, оборудования рабочего места, передвижного офиса. Применение утеплителя и обшивки из негорючих материалов обеспечит пожаробезопасность.

Деревянные бытовки

Вагончики из дерева могут быть собраны по двум технологиям. Шитовые (из листов фанеры, ДСП, ОСБ) — легкие, но не очень долговечные, нуждаются в качественном утеплении. Из бруса — достаточно тяжелые, долговечные, могут использоваться без дополнительной отделки и утепления стен.

Если необходимо установить прибор отопления, следует позаботиться о пожарной безопасности — стены должны быть пропитаны антипиренами, а в качестве утеплителя нужно использовать негорючую минеральную или каменную вату (базальт).

Дерево нуждается в защите от внешних факторов: влаги, вредителей и ультрафиолета. Поэтому поверхности необходимо регулярно обрабатывать антисептическими и финишными составами.

Единственный минус в том, что они плохо переносят транспортировку. Поэтому их рекомендуется использовать как стационарные помещения, а для частой перевозки больше подойдут металлические.

Планировка

Форма, размер и планировка внутреннего пространства — важные параметры, они влияют на сложность доставки и удобство использования.

Существует три основных вида планировок:

Стандартная Распашонка С тамбуром

Первая представляет собой свободное пространство без перегородок, как правило, имеет один вход и одно окно. Вторая – вход расположен по центру, два окна. Может быть разделена небольшим тамбуром на две комнаты расположенные по краям. Бытовка с тамбуром — вход находится с краю с основной стенки, имеет меньшее по площади помещение и окно.

Каждая из них по своему удобна для конкретных целей. Например, первый вариант — это наибольшая полезная площадь. В распашонке можно получить 2 отдельные спальни или спальню и кухню. Третий вариант подойдет для офисного помещения или отдыха после рабочего дня.

Размеры и транспортировка

Времянки чаще всего выпускаются в стандартных размерах, по ГОСТу:

• 2,3 х 3 м.
• 2,3 х 5,8 м.
• 2,4 х 6 м.
• 2,4 х 7 м.
• 2,4 х 8 м.

Самым востребованным из них является: длина 6 метров; ширина 2,4 метра, высота 2,5 метра. Такие габариты удобны как для проживания, так и для хранения. Вес, в среднем, 2-3 тонны. Обычно их перевозят грузовыми автомобилями с манипулятором — это быстро и экономично.

Если блок-контейнер шире 2,6 метра или выше 4 метров (вместе с автомобилем для перевозки), то для его доставки необходимо будет использовать специальный транспорт, для подъема может потребоваться кран. Кроме этого, на перевозку негабаритного груза нужно оформить разрешительные документы, тщательно проработать маршрут движения и в некоторых случаях организовать сопровождение. Варианты нестандартных размеров, обычно, обычно изготавливаются под заказ и в дальнейшем используются как стационарные, так как их частое перемещение невыгодно.

Отделка и благоустройство

Готовый блок-контейнер может иметь электрическую проводку для подключения инструментов и бытовых приборов, освещения.

Стоимость бытовки

Производители предлагают широкий ассортимент для выбора – это разные габариты, варианты отделки, материалы изготовления и, конечно же, цены

На все эти критерии и обращают внимание при выборе

Стоит ли экономить при покупке, зависит от сферы и условий ее использования, а также частоты транспортировки. Капитальная конструкция со всем необходимым чаще всего производится из металла, стоит она дороже. Металлический вагончик служит дольше, его можно перепродать или сдать в аренду. Деревянный чаще всего покупается для себя и устанавливается один раз на заранее подготовленное место. Стоят такие модели немного дешевле.

№5. Подготовка к установке

Бытовка – достаточно легкое сооружение, но ставить ее прямо на землю нельзя. Достаточно будет организовать самый простой столбчатый фундамент. Столбики располагают в углах будущей бытовки и по периметру через каждые 2 м. Выложить их можно из кирпича, камня или же залить подготовленные ямы бетоном. Как вариант, можно заказать железобетонные блоки. Компании, которые продают бытовки, как правило, реализуют и все необходимые элементы для их установки. Еще проще, конечно же, доверить все работы по монтажу специалистам. В качестве этих самых специалистов могут выступить сотрудники компании, где вы заказывали бытовку. Если же собственной бригады у нее нет, вам в 99% случаев посоветуют проверенных людей.

Не забывайте, что когда бытовка превратится из места для временного ночлега и хранения инструментов в неотъемлемый архитектурный элемент участка, ее можно облагородить как с наружной стороны, так и с внутренней, чтобы она вписывалась в ландшафтный дизайн и была украшением территории.

Перекрытие и крыша

Бытовка — небольшое сооружение, которое рационально перекрывать односкатной кровлей. Она проста в изготовлении и экономична по расходу материалов.

Для создания ската одну из длинных стен нужно сделать выше, чтобы обеспечить уклон для стока воды. Обычно это передний фасад. Для создания нужного перепада можно сразу при монтаже каркаса передние стойки сделать подлиннее или на уже готовую коробку закрепить деревянный щит нужной высоты.

https://www.youtube.com/watch?v=lIIXBeAqEQs
Угол подъема определяется видом кровельного материала и должен быть не менее:

• 3-5° — для рулонной кровли, фальцованных металлических листов;
• 7° — волокнисто-цементных листов, профнастила;
• 12° — металлическая, керамическая или битумная черепица.

Стопила укладывают на мауэрлат — несущий брус обвязки, закрепляют уголками, накладками, скобами.

Сверху на стропила монтируют обрешетку из доски толщиной 25 мм или укладывают сплошной настил из плит OSB, по которым можно укладывать мягкую кровлю.

Экстерьер строения

Красивая бытовка гармонично впишется в ландшафт участка. Для облицовки жилых домиков дизайнеры используют сайдинг. Недорогое сырье защищает стены от внешних воздействий и придает конструкции ухоженный вид. Кроме стандартной «вагонки» производители предлагают текстуры под камень и металл.

Оформление фасада домикаИсточник yandex.ua

Красивый, долговечный блок-хаус делают из стали, винила или древесины. Визуально и на ощупь поверхность напоминает натуральный сруб дерева. Материал не боится грибков, не гниет и не разрушается под воздействием высоких и низких температур. Стены, облицованные отделкой, выглядят очень дорого и эффектно. Если цвет надоел, то легко перекрасить акриловой эмалью.

Красивая отделка бытовкиИсточник dom-kovcheg.ru

Экстерьер бытовки можно изменить при помощи фасадных панелей под камень. Плиты скроют некрасивые стены времянки, согласуют строение с основным домом. Сырье полностью повторяет поверхность натурального материала (известняк, песчаник, «дикий»). При совмещении разных оттенков и фактур легко добиться оригинального дизайна.

Для украшения миниатюрных домиков можно использовать декоративную штукатурку на основе акрила, силикона или силикатов. Перед нанесением обязательно выравнивают стены. Роскошно смотрится поверхность, которая повторяет рисунок гранита, кирпич.

Для облицовки хозяйственных бытовок применяют виниловые панели. Отделочный материал помогает скрыть некрасивые стены и гармонично вписать строение в ландшафт участка. Оригинально смотрятся варианты под древесину, железо или грубый камень.

Декоративная отделка ПВХИсточник yandex.ua

Красивое кровельное покрытие (черепица, шифер) превращает бытовку в элегантное строение. Крышу по цвету и материалу обязательно сочетают с отделкой фасада:

• Традиционный. Темный верх и светлый низ. Роскошно смотрится черная кровля на фоне белоснежных стен.
• Классический. Кофейно-бежевая комбинация выглядит очень дорого.
• Яркий. При оформлении крыши и стен используют дуэты красного и терракотового, синего и светло-серого.

При отделке модульных конструкций дизайнеры рекомендуют играть на контрасте фасада и окон. Привычные белые блоки лучше заменить вариантами под древесину или черными. Маленькие проемы можно украсить разноцветными вставками или расписать стекло витражными красками. Необычно смотрятся поверхности, выполненные по технике мозаики или аппликации.

Что она может вмещать

Внешне бытовка напоминает небольшой дом с разной планировкой. В помещениях размещают негабаритную мебель для отдыха и приготовления пищи. Если правильно распределить полезную площадь, то можно оборудовать санузел. Часто постройку ставят рядом с основным коттеджем, превращая в гостевые апартаменты.

Обустройство бытовкиИсточник nikasdom.ru

Комфортные параметры жилых помещений – 18 квадратов. Размеры модулей могут варьироваться в пределах от 6*3 м до 7*3 м, высота – от 2 м. В стандартную планировку входят две комнаты, санузел и кухня. Между зонами часто располагают небольшой предбанник-коридор.

Удобная бытовкаИсточник freelance.ru

Размеры технических строений – от 6 до 14 м2. Традиционно в блоке одно помещение, которое можно разделить перегородками или заказать с уже готовыми стенками. Модели с несколькими комнатами имеют вход и окно для каждой зоны. Стандартная высота – 2,5 м.

Отдельно стоящая бытовка станет удобной баней. Минимальный размер «вагончика» – 12 квадратов. Для подогрева жидкости нужен бойлер, для выведения грязной влаги – канализация. В моечном отделении устанавливают деревянные лавки (скамейки), емкости для холодной и горячей воды. В помещении можно поставить лежанку для массажа и душевую. В зависимости от размеров, в парилке могут находиться 2-3 человека.

В бытовке легко обустроить летнюю кухню. В отдельно стоящем «вагончике» на 10 м2 поместится полноценная рабочая зона с «островом» и гарнитур. К конструкции подводят электричество, воду и канализацию. Чтобы в помещении не было жарко, нужна принудительная вытяжка.

Модули средних размеров (11-12 квадратов) обустраивают под хозяйственный блок. В конструкции удобно хранить садовый инвентарь. Для увеличения вместительности нужны стеллажи под потолок. Помещения часто переоборудуют в склад для продуктов. Для скоропортящейся пищи необходим холодильник и подвод электричества.

Бытовка со спальней и кухнейИсточник yandex.ua

Компактные строения 2*3 м станут полноценным санузлом. В помещениях можно разместить ванну (кабинку для душа), раковину, за перегородкой – унитаз. Если семья большая, то туалет стоит оборудовать раздельным. Для каждой зоны – отдельный вход. Бойлер устанавливают рядом с умывальником или в углу.
