Монтаж подвесного потолка грильято: схема сборки ячеистой подвесной конструкции

Светильники для грильято

Основное назначение фонарей типа грильято – установка в одноименные фальшпотолки. Поэтому независимо от вида, все подобные осветители имеют конструктивные особенности, отличающие их от обычных осветительных приборов.

• Прежде всего, подавляющее большинство корпусов фонарей имеет стандартные размеры, кратные габаритам ячеек потолка, которые тоже стандартизированы. Это не только упрощает установку встроенных осветителей, но и позволяет гармонично вписать в интерьер накладные и подвесные типы ламп.
• Поскольку решетчатые подвесные системы существенно снижают высоту помещения, накладные и подвесные лампы должны иметь малую высоту, чтобы не занимать много полезного объема. Именно поэтому светодиодное освещение для решетчатых потолков достаточно популярно в не очень высоких помещениях – офисах, клубах, торговых центрах и пр.
• Точечные фонари обычно имеют малый телесный угол рассеивания, а растровые обладают большой величиной светового потока. Это связано с тем, что решетчатые фальшпотолки обычно устанавливаются в общественных помещениях, высота которых может достигать 10 метров и более.

Почему светодиодные?

Одно из достоинств светодиодов – исключительно малые размеры. Это позволяет при необходимости создавать мощные осветители высотой в сантиметры. Но основное преимущество диодов, конечно, в высоком (до 98%) КПД и длительном сроке службы, который может достигать 30 000 ч и выше безо всякого технического обслуживания.

Общие детали, описание и особенности конструкции потолка Грильято

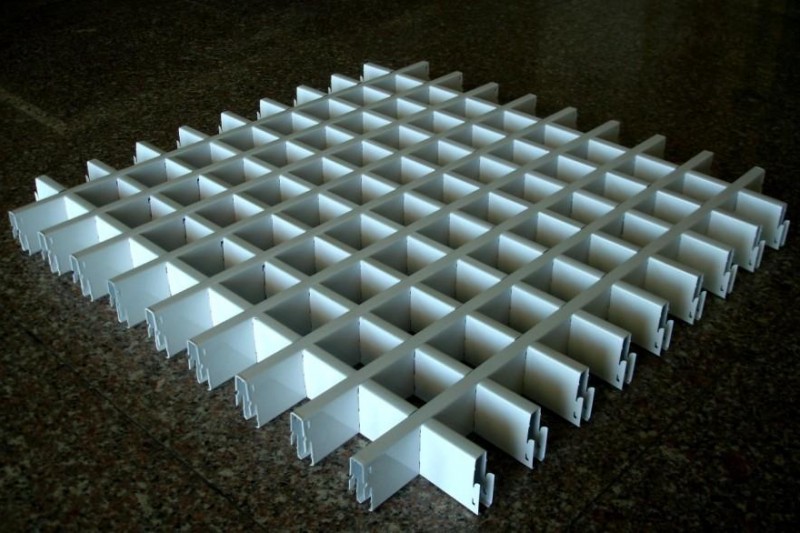

Потолок типа Грильято – это своеобразная подвесная решетка, состоящая из соединенных между собой алюминиевых ячеек. Изначально такие потолочные конструкции были популярны в Италии (дословный перевод слова «griglia» — «решетка»).

Ячейки-решетки могут быть разного размера. При их выборе руководствуются высотой потолка, площадью помещения. Итоговые размеры могут колебаться от 50 до 200 мм.

Для справки! Подвесной потолок Грильято создаст эффект объема за счет регулирования потоков света.

Потолочная конструкция Грильято имеет ряд важных отличительных особенностей.

• При установке сохраняется доступ к инженерно-технической системе. В дельнейшем не возникает препятствий для его обслуживания.
• Решетчатая структура обеспечивает полную шумоизоляцию.
• Имеет протекторное покрытие, которое защищает от воздействия агрессивных факторов.
• Высота потолков визуально увеличивается.
• Долговечный материал продлит срок эксплуатации.
• Алюминиевый каркас повышает уровень пожарной безопасности.

Купить потолок Грильято можно во всех уголках страны от разных производителей. Установка отлично подходит как для наружных сооружений, так и для оборудования в закрытых помещениях.

Обустройство потолка целесообразно в холлах гостиниц, зонах отдыха, кинотеатрах, ресторанах, медицинских учреждения. Грильято также выгодно смотрится в интерьере квартир, домов и загородных резиденций, придавая дизайну стильные нотки.

Монтаж потолков Грильято своими руками

Подготовительные работы

Способ установки подвесных потолков зависит от разновидности конструкции. Но, до того, как начать монтажные работы, необходимо подготовить черновой потолок – удалить старую отделку, выровнять поверхность, зашпаклевать трещины, загрунтовать основание. Далее подготавливают коммуникации и окрашивают потолок водоэмульсионной краской. Для придания будущей конструкции глубины и объема выбирают краску, отличную от Грильято по цвету.

Затем рассчитывают количество основных элементов и комплектующих, необходимых для установки подвесных решетчатых потолков. На результат расчетов влияет вид Грильято, габариты помещения.

Нанесение разметки

Перед сборкой потолка обязательным условием является нанесение разметки на базовую поверхность. Сначала измеряют ширину и длину комнаты. Цифры, которые получатся в результате измерительных работ, делят на длину используемых направляющих элементов. Таким образом, удается максимально точно просчитать, какое количество реек останется для разных направлений потолка. Данный прием используется с целью экономии на комплектующих деталях. Потолочные профили крепят в параллельном расположении к стенам, на которых меньше всего получается остатков.

Далее действуют следующим образом:

• на листе бумаги рисуют схему сборки, намечают точки расположения профилей и будущих светильников;
• бумажный чертеж переносят на потолок;
• потолочные планки будут удерживаться под потолком с помощью подвесов, шаг между которыми определяют исходя из длины профиля. Например, на рейку длиной 60 см нужно 2 подвеса, на каждую следующую планку, превышающую по длине предыдущую в два раза, количество подвесов увеличивается на один элемент;
• следующим этапом осуществляется разметка уровня фальшпотолка. Для этого периметр комнаты очерчивают прямой горизонтальной линией, отступив от основания чернового потолка на необходимое расстояние. Промежуток между основной потолочной поверхностью и будущей конструкцией зависит от габаритов светильников, наличия или отсутствия элементов вентиляционной и коммуникационной систем.

После того, как закончат с разметкой, на черновой поверхности просверливают отверстия под подвесы и светильники.

Если в некоторых местах потолка планируется дополнительная нагрузка, соседние каркасные рейки в данных точках усиливают дополнительными подвесами.

Установка

Технология установки Грильято предполагает следующий порядок действий:

• к очерчивающей периметр помещения линии крепят пристенные уголки на дюбель-гвозди. Они будут поддерживать правильный уровень потолка;
• подвесы к потолочному основанию фиксируют на дюбель-зонтики и саморезы. Высота подвесов должна быть такой, чтобы они находились примерно на 5 см выше основания будущей конструкции;
• потолочные профили фиксируют на подвесах, при этом первым делом крепят длинные элементы, затем – короткие. Для надежности профили скрепляют специальными соединителями.

Во избежание деформации подвесного потолка, каркас монтируют на некотором удалении от поверхности стен. Лишние части алюминиевых профилей обрезают ножницами по металлу;

на последнем этапе сборки каркасного основания наружу выводят проводку под источники искусственного освещения, и проверяют ровность системы строительным уровнем, регулируя ее подвесами.

Светильники устанавливают на заранее монтированные подвесы по завершении монтажа каркаса.

В качестве элементов освещения реечных потолков используют растровые светильники. Именно их удобнее всего установить в такую конструкцию, поскольку габариты приборов соответствуют размерам сделанных ячеек.

Особенность строения подвесного потолка позволяет закрепить прибор на любом расстоянии от базовой поверхности и в любую ячейку каркаса.

Для таких потолочных систем используют и другие варианты осветительных приборов – точечные светильники, светодиодные ленты и т. д. Выбор того или иного элемента определяется функциональным назначением помещения, предъявляемыми к нему требованиями и направлением в интерьере.

Финишная отделка – установка панелей, выполняющих декоративные функции. Данный этап является самым простым. Каждая планка «мама» и «папа» оснащена специальными пазами. Именно они позволяют собирать систему под углом в 90°. Готовые решетки просто остается закрепить в ячейки каркаса.

Потолки Грильято все чаще используются в отделке помещений. Универсальные конструкции выгодно подчеркивают интерьер помещения, делают его изысканным и благородным. Разобравшись с технологией монтажа, получится легко установить такой потолок самостоятельно.

Пошаговая инструкция по монтажу потолка Грильято:

1. Замеры и план

Всё, как всегда, начинается с рулетки, карандаша и чистого листа бумаги. Первым делом совершите обмер помещения и начертите, исходя из полученных данных, рабочий план. При этом следует учитывать не только линейные размеры стен, но и достоверное значение всех углов комнаты. Не следует верить на слово, что там 90°, чаще всего прямой угол существует только на бумаге.

Дальше, на имеющемся у вас плане методом подбора нанесите оптимальную рабочую схему монтажа потолка грильято. При её разработке следует учитывать расположение несущих профилей, осветительных приборов и проходящих под перекрытиями коммуникаций. Крепёжные элементы не должны попадать на места их прохождения, а также возможные пустоты или межплиточные швы. Кроме того, опорные профили должны располагаться не ближе, чем на 30 см от ближайшей параллельно идущей стены. Справились? Работаем дальше.

2.Разметка

Теперь по плану разметка. Первым делом установите в комнате лазерный нивелир и, производя замеры от построенной им горизонтальной плоскости до перекрытия, определите самую низкую точку потолков в помещении.

От полученной величины отминусуйте ещё 15 см и на этом уровне отбейте по периметру комнаты горизонталь. Именно по этой линии будет проходить потолочная плоскость.

Потом, сверяясь с разработанным планом, при помощи отбивки перенесите на потолок линии прохождения опорных профилей и уже по ним с шагом в 60 см нарисуйте метки под потолочные подвесы.

3.Сборка модулей

Следуя технологии монтажа грильято дальше, собираем модули. Если у вас система «Стандарт», а именно инструкцию по монтажу такого грильято мы сейчас описываем, то сборка «решёток» не отнимет много сил. Эта процедура производится следующим образом.

Соберите из двух разнотипных пар конструкционных профилей рамку 600×600 и заполните её специально предназначенными для этого профилями сначала с одной стороны, а потом и с другой. Чтобы было понятнее, смотрите небольшую видео инструкцию по сборке кассет для потолка грильято.

4.Изготовление металлокаркаса

А теперь вновь вернёмся к нашей разметке. Ранее вы уже отбили по периметру комнаты плоскость вашего будущего потолка, а теперь по имеющейся линии прибейте направляющий уголок. Дюбелить его нужно с шагом около 60–70 см, если больше, возможны провисания.

Когда периметр отбит, переходите к монтажу потолочных подвесов. Их закрепляют на дюбель-клин (так надёжнее) по ранее уже сделанным меткам.

На очереди несущие профили. При небольшом калибре ячеек без 120-х перемычек лучше обойтись, монтируя несущий профиль с шагом в 60 см. Дело в том, что чем гуще сетка модуля, тем больше его вес, а значит, лишние подвесы не помешают.

Монтируя профиль, не забывайте совмещать его нижнюю грань с лучом лазерного нивелира, потом ловить уровень будет гораздо сложнее.

И ещё один момент: нежелательно, чтобы все соединения 240-го производились на одной прямой, получится «линия излома», так что в некоторых местах начинать придётся с резаного профиля.

Если и этот этап уже позади, осталась вообще безделица — установите между опорными профилями перемычки и защёлкните на своих местах уже собранные решетчатые кассеты. Потолок готов — пора открывать шампанское.

Интересное видео для Вас по данной теме:

Конструктивные особенности

Основным элементом подобных конструкций является алюминиевая потолочная решетка, в потолках Грильято их большое количество. Решетки создаются из профилей в виде буквы «U» под названием «папа» и «мама». В качестве материала для изготовления решетки используется алюминий с защитным слоем, который предотвращает образование ржавчины.

Высота профиля составляет 4-5 см, а толщина 0,4-0,5 мм, что обеспечивает высокую прочность конструкции. Для крепления решеток используются несущие профили марки С60, С120, С180, С240, где цифровое значение соответствует длине профиля. Размер ячеек решетки также может быть разным, стандартные ячейки имеют форму квадрата со стороной 4, 5, 6, 10, 12, 15 и 20 см.

Что касается цветового решения, то здесь используются традиционные варианты. Потолки Грильято могут быть белого, черного, золотого, шоколадного, бежевого и матового цвета. При этом особой популярностью пользуются черный и шоколадный цвет.

Плюсы и минусы

У потолков данного типа есть как достоинства, так и недостатки.

• Если хочется визуально увеличить высоту помещения, Грильято подойдет, – решетка создаст перспективу и «поднимет» потолок.
• Множество вариантов комплектации позволяет экспериментировать с дизайном.
• Надежный подвес обеспечивает прокладку коммуникаций.
• Конструкция несущих профилей создает эффект непрерывного потолка, а сама решетка привносит в дизайн легкость и изящество.
• При необходимости можно скомбинировать Грильято с другими потолками похожей конструкции.
• Профили подвесной системы отличаются высокой устойчивостью к эксплуатационным нагрузкам и атмосферным воздействиям.

Минусы.

• И деревянные, и алюминиевые модели стоят довольно дорого.
• Монтаж занимает достаточно много времени, к тому же без опыта придется внимательно изучить инструкцию, иначе есть риск запутаться в профилях и направляющих.

Если в качестве основной отделки потолочного перекрытия выбран подвесной потолок Грильято, монтаж следует проводить в строгом соответствии с инструкцией. Конечно, особенности устройства основных деталей не дают простора для неправильных действий, но чем качественнее будет выполнена сборка, тем дольше прослужит потолок.

Электрический счетчик

При любой схеме подключения необходим прибор учета расхода электроэнергии. 3-фазный счетчик может подключаться непосредственно к сети (прямое включение) или через трансформатор напряжения (полукосвенное), где показания прибора умножаются на коэффициент.

Важно соблюдать порядок подключения, где нечетные номера — это питание, а четные — нагрузка. Цвет проводов указывается в описании, а схема размещается на задней крышке прибора

Вход и соответствующий выход 3-фазного счетчика обозначаются одним цветом. Наиболее распространен порядок присоединения, когда сначала идут фазы, а последний провод — ноль.

3-фазный счетчик прямого включения для дома обычно рассчитан на мощность до 60 кВт.

Перед выбором многотарифной модели следует согласовать вопрос с энергоснабжающей компанией. Современные устройства с тарификаторами дают возможность подсчитывать плату за электроэнергию в зависимости от времени суток, регистрировать и записывать значения мощности во времени.

Температурные показатели приборов выбираются как можно шире. В среднем они составляют от -20 до +50 °С. Срок эксплуатации приборов достигает 40 лет с межповерочным интервалом 5-10 лет.

Счетчик подключается после вводного трех- или четырехполюсного автоматического выключателя.

Пошаговый монтаж конструкции потолка «Грильято»

Устройство потолка «Грильято» осуществляется в несколько этапов.

Подготовительные работы

Даже, если конструкция имеет небольшой вес, монтаж следует выполнять на надежное основание.

Следует выполнить подготовку основания по следующим пунктам:

если имеются места плохо держащейся штукатурки, то они удаляются;

все трещины грунтуются, затем заделываются цементным раствором;

выполняется монтаж вентиляционной системы и монтаж электрики.

Только после этого переходят к следующему этапу.

Разметка

Правильно разметка выполняется так:

1. Находят самый низкий угол помещения, определяется размер, на который будет опускаться подвесной потолок.
2. От полученной точки выполняется горизонтальная линия по периметру помещения. Лучше применить нивелир, хотя можно обойтись и длинным строительным уровнем.
3. Затем производится разметка на поверхности основания, определяется место монтажа подвесов и профилей несущих. Планки располагаются с шагом равным 600 мм, это зависит от размера профилей, но обычно шаг принимается в 1200 мм.

Качественно выполненная разметка облегчит последующий монтаж и обеспечит хороший внешний вид потолка.

Монтаж каркаса потолка «Грильято»

Этот этап тоже состоит из нескольких шагов:

1. Работы начинаются с установки профилей по периметру помещения. Крепеж выполняется дюбелями, используется Г-образный профиль.
2. Затем, по отмеченным местам на основании, выполняется монтаж подвесов. Крепятся они тоже с помощью саморезов с забитыми в основание пластиковыми дюбелями.
3. По подвесам выполняется монтаж направляющих профилей.
4. Затем происходит сборка решеток потолка по так называемому способу «папа-мама». Решетки монтируются по пазам профилей направляющих.

Монтаж такой конструкции не вызывает больших трудностей, но следует учитывать следующие моменты:

• нельзя прилагать больших усилий при сборке элементов потолка;
• для наращивания профилей существуют специальные элементы соединений;
• для монтажа, собранная решетка, слегка поднимается над профилями, производится центровка элемента и потом он устанавливается с защелкиванием.

Светильники для потолков “Грильято” имеют аналогичное название, они должны иметь одинаковые габариты с решетками выполненной конструкции.

Внимательно ознакомившись с советами мастера, приведенными в данном материале, и не отступая от инструкции, вы сможете выполнить устройство потолка «Грильято» в квартире качественно и красиво, при этом сэкономив значительную часть семейного бюджета.

Поделиться

• 3
• 1

Описание видов

Существует несколько типов подвесных потолков Грильято.

Наиболее часто встречается конструкция «Грильято Стандарт», состоящая из большого количества одинаковых квадратов. Размеры ячеек подбираются в зависимости от размеров помещения. На высоких потолках устанавливают системы с ячейками 10*10 см и высотой профиля 3 см. Если высота потолка в помещении не превышает 5 метров, то можно взять конструкцию с ячейками меньшего размера и высотой профиля 4-5 см.

Ячеистый подвесной потолок Грильято пирамидальный состоит из V-образных профилей, благодаря чему образуется система, состоящая из большого количества пирамидок. При устройстве такой подвесной системы получается ажурная поверхность, создающая эффект объемности. Наиболее распространенными являются пирамидальные системы белого, золотого, черного и синего цвета.

Разноуровневый навесной потолок Грильято делится на несколько больших квадратов. Такая конструкция образуется при использовании профилей разной высоты. При этом направляющие устанавливают высотой 5 см, а профиль берут высотой 3 см. Аналогичные эффект достигается при использовании для потолков разноцветных профилей. Цветовое решение разноуровневых конструкций совпадает с пирамидальными потолками.

Монтаж подвесного потолка Грильято с нестандартными ячейками выполняется по схеме, аналогичной стандартному типу. Различие заключается в следующем: размещение профилей «папа» и «мама» выполняет по определенному принципу, в результате которого создаются не квадраты, а другие прямоугольные ячейки. Благодаря множеству решений появляется возможность подчеркнуть индивидуальность общего стиля помещения.

Потолок решетчатый «Грильято CL 15» состоит из решеток и подвесной систему Т-15. Использование U-профилей позволяет придать объемность всей конструкции. Для монтажа решеток в систему Т-15 не нужно прилагать больших усилий. По периметру потолка монтируют уголки, что делает завершенным внешний вид конструкции. Готовые потолки такого типа представляют собой однородную и непрерывную конструкцию, поэтому из чаще всего устанавливают в выставочных залах и холлах гостиниц.

«Грильято Cellio Armstrong» представляет собой кассетный потолок с профилями шириной 15 см. Монтаж такой конструкции осуществляется быстро и без особых проблем, аналогично выглядят и демонтажные работы. Основные плиты конструкции фиксируются к подвесной системе, поэтому возможен демонтаж одной кассеты без причинения вреда всей конструкции. Потолки такого типа становятся украшением помещения, придавая ему оригинальность.

Как выпрямить материал перед укладкой

Подготовка потолка к монтажу

Монтаж потолков Грильято во многом аналогичен монтажу «Армстронга» но имеет ряд важных особенностей, которые необходимо знать:

Cмонтированный потолок Грильято не обеспечивает легкий доступ в запотолочное пространство. Достать решетку из несущих каркаса не сложно, но требует аккуратности и внимательности. Особенно это касается потолков Грильято с мелкой ячейкой 86, 75, 60, 50.

Если в ячейки 100х100 150х150 можно просунуть руку и зацепив решетку целиком аккуратно вытащить решетку 600х600 то мелкоячеистый грильято демонтируется только с наружной, лицевой стороны.

Чтобы лишний раз не рисковать внешним видом всей конструкции рекомендуем перед монтажом Griliato:

• Cмонтировать электропроводку. Выполнить разводку кабеля под планируемые источники света: светильники, люстры, светодиодные лент.
• Очистить потолок, заштукатурить, обязательно. Если Вы решили покрасить поверхность, то перед покраской потолок нужно зашпатлевать, прогрунтовать, избавить от неровностей.
• Прочистить вентиляцию, подвести воздуховоды

Покрасить эмалью цвет может варьироваться в зависимости от концепции

Для этого:

• разделите длину комнаты на 2,4
• разделите ширину комнаты на 2,4
• какой вариант дает меньше обрези?

Например

• Длинна комнаты 12,72 /2,4= 5,3
• округляем в большую сторону — это 6 штук несущих 2,4+обрезь 1,68м(полученные обрезки несущих 2,4 уже не применимы в монтаже )
• не очень экономично!
• 5,7 будет гораздо экономичней

6, 12, 18,24… будет идеальным вариантом — вообще без обрези!

Размер параллельный несущим 2,4 — обозначим А размер перпендикулярный Б

Шаг 2. Сократите расход Грильято

На листке изобразите схематично комнату. Подпишите размер А и размер Б,

разделите размер Б на 0,6. РЕЗУЛЬТАТ — это количество решеток 600х600,

5,5 — это хорошо финишная решетка при подходе к стене разрезается ровно пополам,

5,7 — 5,9 тоже неплохой результат в обрезь пойдет 10-30 см финишной решетки,

5,3 и 5,4 — отлично отрезаем по 2 куска длинной 20см. с каждой стороны,

Опасен перерасходом только размер 5,6. В отходы попадает 40% финальной решетки. В этом случае Вы должны расположить несущие так чтобы по середине у вас входило 5 плиток, а справа и слева по 2 куска длинной 20 см.

1 или 2 (рисунок схемы) . Это каркас — основа будущего потолка.

Шаг.4. Определите места крепления подвесов

а) несущая 2,4 — 3 шт.

б) несущая 1,2 — 1 шт

в) несущая 0,6 не укрепляется подвесом, дополнительное усиление 600 той рейки подвесами рекомендуется только в местах встраивания светильников.

Шаг. 5. Подпишите размеры — стандартный квадрат каркаса имеет размер 600х600.

По размерам должно быть видно:

а) расстояние от стен до близлежащих подвесов.

б) шаг между подвесами на несущих 2,4

в) геометрию примыкания к стене: в месте, где решетки необходимо подрезать не всегда бывает ровная стена выделив фигуру этого фрагмента вы увидите насколько сложна задача финишного примыкания.

Шаг. 6. Выберите места для встраиваемых светильников.

Конструкция Грильято — это не рама из швеллера может и погнуться от встроенного в нее светильника, причем произойдет это не обязательно в момент монтажа а скажем в течении 5-6 месяцев. Чтобы избежать таких «сюрпризов» следуем принципу Светильник = 1подвес, тяжелый светильник = 2 — 3 подвеса.

Шаг. 7. Распределите пространство.

• Средняя высота стен в комнате это 100%,
• От пола до плоскости смонтированного Грильято 95%,
• 3м — 100% для грильято оставляем от 15 до см,
• 3,5м -100% для грильято оставляем 17,5см,
• 4м -100% для грильято оставляем 20см.

Всем у кого высота стен выше 4 м рекомендуем оставлять для монтажа грильято 20-25 см, такое пространство золотая середина между удобством монтажа и желанием сохранить высоту потолков.

ПОДГОТОВКА — МАТЬ УСПЕХА, ДЕРЗОСТЬ ЕГО ОТЕЦ! ЕДЕМ В СТРОТЕЛЬНЫЙ МАГАЗИН

Комплектуемся инструментом и расходниками.

Список для строительного магазина

• Уровень 1 длинный больше 1м 2ой максимально короткий.
• Ножницы по металлу
• Анкер-гвоздь или анкер-клин
• Дюбель в сборе на 6
• Шуруповерт крестовые биты
• Сверла по бетону/кирпичу дереву(зависит от материала стен и перекрытий)
• Рулетку 8,5м
• И разумеется у вас есть хороший перфоратор и стремянка

Модификации конструкции

Сегодня потолок типа Грильято изготавливается в нескольких вариантах. Различаются они по типу конструкции:

• стандартные;
• пирамидальные;
• жалюзи Грильято;
• разноуровневые.

К самым часто используемым и дешевым моделям относятся стандартные. Это ровные подвесные потолки, имеющие U-образный профиль. Ставятся они на одном уровне параллельно полу.

Для изготовления потолка Грильято жалюзи применяют профили, высота которых абсолютно разная. Благодаря этому можно значительно легче добраться до основания, а также к проходящим там проводам и трубам.

Потолки пирамидальной модели отличаются тем, что ячейки в них имеют особую конфигурацию. При их установке зрительно создается эффект существенного увеличения высоты помещения.

                Статья в тему: «Установка подвесного потолка грильято»

Модели разноуровневые устанавливаются из профилей различно высоты. Использование такой разновидности способствует созданию в офисных и жилых помещениях удивительного дизайна, который становится возможным за счет четко сооруженных отделений секции. Он разделен на квадраты больших размеров. Усиления зрительного эффекта разного уровня можно достичь применением профилей различного окраса.

Решетчатые потолки чаще всего окрашивают в белый цвет. Часто встречаются серые и черные модели. Огромной популярностью пользуется шоколадный цвет. Самыми дорогостоящими конструкциями считаются:

• сделанные под металл;
• окрашенные под золото;
• хромированные.

Если необходимо каким-то образом подчеркнуть привлекательность Грильято, выделить его в качестве существенной части интерьера, то решетка может быть выкрашена цветом, привлекающем большее внимание. Если расцветка выбрана правильно, то в помещении будет находиться весьма комфортно

Порядок монтажа потолков Грильято

Основными элементами потолков Грильято являются направляющие  и блоки из алюминиевого профиля. Вначале на основной плоскости фиксируются направляющие, затем их соединяют посредством блоков.

В целом подвесной потолок типа Грильято состоит из следующих элементов:

• Направляющие двух видов – основные и короткие дополнительные.
• Подвесы.
• Угловые молдинги.
• Алюминиевый профиль разной высоты и размера.

Непосредственно перед монтажом потолка Грильято выполняют основные коммуникационные работы и рассчитывают количество потолочных светильников.

Сборка подвесного потолка-решетки выполняется в соответствии со следующей инструкцией:

• Делают разметку потолка, пользуясь уровнем и карандашом или маркером. На одной из стен отмечают уровень расположения подвесной конструкции, который берут за основу при проведении дальнейших монтажных работ.
• При определении уровня следует учитывать проходящие коммуникации, чтобы подвесная конструкция скрывала все провода и дефекты.
• В соответствии с первой отметкой ставят соответствующие метки на трех других стенах и проводят линию, соединяющую периметр помещения. Саморезами крепят пристенные уголки, фиксирующие высоту подвесной конструкции.
• На уровне соединительной линии закрепляют основные профили, они по окончании монтажного процесса имеют вид прикрепленных полочек, лицевая сторона которых обращена вниз.
• Крепежные элементы подбираются в зависимости от материала, который использовался при изготовлении основного потолка. Шаг между крепежами не должен быть более 45 см.
• Теперь выполняют разметку, согласно которой будет установлен направляющий профиль. Здесь за основу берут размер ячеек.
• Для крепления направляющего профиля используют подвесы, размещая их с шагом 1,2 метра.

Непосредственный монтаж Грильято проводится по следующей технологии:

• Определяют оптимальное расположение направляющего профиля. Для этого длину и ширину потолка делят на стандартный размер профиля, 180 или 240 см. В результате можно избежать большого расхода материала.
• Далее сверлят отверстия для крепления направляющих.
• Затем необходимо определить места, где будут расположены источники освещения. Здесь также делают отверстия с помощью дрели.

Очень важно правильно рассчитать количество подвесов при монтаже потолка Грильято, поэтому за основу берут следующие данные:

• Для одного источника освещения нужно установить два или три подвеса.
• Профиль длиной до 0,6 метра крепится одним подвесом, если длина составляет 1,2 метра, то нужно три подвеса, при длине направляющей 2,4 метра требуется не меньше четырех подвесов.

На собранном каркасе устанавливают приборы освещения, их фиксируют с помощью подвесов.

Цена вопроса: во сколько обойдется установка Грильято

Средняя цена готовой конструкции колеблется в диапазоне от 400 до 1000 рублей за метр квадратный. Итоговая стоимость зависит от типа конструкции и вариантов отделки, компании призводителя, монтажа (самостоятельного или профессионального с задействованием мастеров). Традиционно специалисты устанавливают конструкции, оценивая свои услуги в минимум 500 рублей за метр квадратный.

В заключение остается отметить, что подвесной потолок Грильято — не самый сложный и не самый дорогой вариант отделки, который возможно установить своими руками при желании и должной аккуратности в соблюдении инструкции.

Разновидности конструкций потолка Грильято

1. Стандартный вид. Представляет собой подвесную систему, смонтированную параллельно полу. Ячейки — правильной квадратной формы. Стоимость на такие потолки — самая низкая из всего ряда вариантов.
2. Пирамидальный вид. Отличается нестандартной формой ячеек, в сборке используются не П-образные профили, а У-образные. Пирамидальные потолки визуально увеличивают высоту комнатного пространства.
3. Потолок-жалюзи. Монтируется из профилей различной высоты. Отдельные секции могут быть прямоугольной формы. При использовании такого вида упрощается доступ к проложенным коммуникациям.
4. Решетка с нестандартной ячейкой. Позволяет разнообразить интерьер необычным сочетанием профилей «мама» и «папа».
5. Разноуровневые решетчатые потолки. Также комплектуются разными по высоте профилями. Благодаря этому создается желаемый дизайнерский эффект.

Преимущественные особенности потолков

Правильное устройство потолков Грильято позволяет воплощать как традиционные, так и неординарные дизайнерские решения практически без ограничений. Конструкции идеально сочетаются с другими вариантами подвесных систем, обладают целым рядом положительных характеристик:

• влагостойкие;
• устойчивые к уф-лучам;
• практичны;
• долговечны;
• устойчивы к коррозии.

Из недостатков стоит отметить:

• высокую стоимость на изделия;
• монтаж, требующий навыков и опыта;
• однотипность.

Для изготовления панелей используется специальная алюминиевая лента с толщиной от 0,32 до 0,5 мм. В среднем же покрытие выходит с толщиной до 16-24 мм.

Элементы отделки конструкции доступны в разных вариантах цветов, среди которых особым спросом пользуются классически белый, а также экстравагантные золотой, серебряный и суперхром.

В среднем потолочная конструкция такого типа весит порядка 2-6 кг на метр квадратный. Окончательная цифра зависит от параметров ячеек и типа профиля в основе каркаса.

Чем больше ячейки, тем выше уровень прозрачности потолка

Поэтому так важно, чтобы технология монтажа при выборе панелей с крупными ячейками включала в себя подготовку поверхности — это позволит исключить дефекты, способные испортить все впечатление о конечном продукте
