Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

• в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
• крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
• с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
• расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
• для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

• к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
• в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
• в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

• на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
• с двух сторон трубы крепим два крюка;
• к раме сверху и снизу привариваем два фиксатора для крюков;
• при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Виды приводов

Варианты узлов, обеспечивающих движение полотен:

• червячный. Мотор со шкивом с шестерней расположен близко к полотну. Последняя входит в червячную рейку, закрепленную по длине створки. Такой тип характерный для откатных конструкций. Преимущество: тишина хода, повышенная надежность;
• цепной. Систему шестерней двигает цепь. Более шумный вариант, но можно устанавливать на расстоянии. Обычно им всегда оснащаются роллетные, секционные комплекты — такая конструкция наиболее подходит под их технические особенности.

Для ручного управления может предусматриваться отдельный механический узел. У распашных ворот больше разновидностей приводов: локтевой, линейный (гидро- или электромеханический), подземный.

Разновидности механизмов открывания ворот

Принцип действия автоматики въездных ворот дает возможность не выходя из дома или машины открыть проезд. Это происходит с помощью маленького удаленного пульта.

Чаще всего используются такие конструкции для автоматики, как:

• привод линейного типа;
• рычажная система привода;
• подземное расположение привода.

Линейные приводы востребованы из-за простоты и надежности конструкции. Зубчато-винтовой (червячный) привод обеспечивает движение створок из-за зацепления винта с резьбой и зубчатого колеса. В свою очередь ворота могут приводиться в движения как с помощью электромеханических частей, так и гидравлических насосов. Это зависит от веса воротных створок. Для открывания более массивных изделий, превышающие массу в 600 кг и имеющие ширину проезда более 3 м, рекомендуется применять гидравлические привода, основанные на ходе поршня, который изменяет положение рычага и ворот в целом.

Менее надежным, но более популярным из-за своей универсальности является рычажный тип привода. Основными узлами механизма являются электромотор, редуктор и система рычагов. При поступлении сигнала начинает работать мотор, энергия которого превращается редуктором в движение рычага. Простые системы могут открывать створки только на себя, в сложных же есть возможность движения и в противоположную сторону.

Поэтому есть ограничения по применению рычажных систем автоматики, они обусловлены массой ворот не более 600 кг. Однако при эксплуатации рычажных приводов радиус открывания створок достигает уже 120°, что значительно удобнее при обустройстве въезда на небольших территориях.

Подземные виды привода являются последним словом в производстве автоматики для ворот, поэтому практически не имеют недостатков. А достоинствами можно назвать то, что основные узлы механизма скрыты в металлическом коробе, работа системы происходит почти бесшумно. Угол открывания распашных систем также достигает отметки в 110°. Применение этого вида привода позволяет использовать в работе створки шириной до 5 м и весом до 900 кг.

Приводы для автоматизации

Исполнительный механизм, приводящий в движение всю систему, может быть разных видов:

• кривошипно-шатунный;
• с винтовой (червячной) передачей;
• с рейкой, зубчатым колесом;
• цепной передачей.

Для распахивающихся створок

Для создания распашной конструкции часто применяют приводы, относящиеся к линейной или рычажной группам. Чаще всего используют первую разновидность, она легко монтируется на распашные двустворчатые ворота, может двигаться в любую сторону. Здесь часто применяются самостоятельные изобретения, имеющие в своей основе винтовые передачи.

Когда полотно ворот навешано на столбы из кирпича или камня, используют рычажный механизм, он нее требует создания определенной точки опоры. Здесь применяют приводы, взятые с автоматических стеклоподъемников.

Автоматика для сдвижного полотна

Автоматика на ворота для сдвижения полотна может использовать устройства заводского производства. Оно будет включать в себя такие элементы:

• привод;
• рейка зубчатого вида;
• блок управления, оснащенный датчиками.

Российские производители устройств автоматики для въездных и гаражных ворот

Известная российская фирма Doorhan поставляет приводы для распашных, откатных и роллетных ворот. Механизмы востребованы из-за простоты установки, надежности в работе и демократичности цен.

Для выбора привода рулонных моделей необходимо решить какой способ поднятия ламелей будет лучше. Принцип работы этих устройств заключается в том, что роллеты или секции поднимаются с помощью двигателя, прикрепленного к обычному валу.

Для эксплуатации в зимних условиях отлично зарекомендовали себя модели белорусской марки Алютех. В процессе выпуска автоматических систем для ворот производители проводят тестирование моделей, подходящих для работы именно в климатических зонах России, поэтому этот бренд пользуется большой популярностью у потребителя.

Подъемно-поворотные

У подъемных ворот с поворотным принципом сегмент один. Привод поднимает такую сплошную панель на подвижной жесткой раме, но не строго по вертикали, а в процессе разворачивая ее в горизонтальное положение (при этом кромка немного выдвигается). Дальше полотно задвигается в притолоку, где фиксируется на каркасе. Подъемная система из всех разновидностей имеет самую высокую скорость.

Если отсутствует свободное пространство под потолком или оно занято, секционные и подъемно-поворотные изделия смонтировать сложно, впрочем, такое бывает редко. Плюсы и минусы указанных видов в целом совпадают. Последние более стойкие к взломам из-за цельности, но перед заездом машины необходимо соблюсти некоторое расстояние, поскольку при подъеме кромка немного выступает.

В данном случае увеличенными плюсами конструкции является пространственная жесткость, стабильность геометрии, отсутствие шарнирных сочленений сегментов, соответственно, надежность и противовзломность выше.

Сделать калитку в секционном варианте конструкции чрезвычайно сложно, а порой невозможно из-за подвижных сегментов, тросов, направляющих, но легче ее обустроить в подъемных воротах.

Конфигурация при помощи СМС-сообщений

Как с помощью телефона открывать ворота? Сделать это можно при помощи привычных большинству современных людей СМС-ок.

Самое важное – устройство должно принять конфигурацию к исполнению. Поэтому номер телефона должен быть своевременно отправлен в базу данных

Позиция в списке – нулевая.

Аппарат умеет принимать и работать со следующими командными сообщениями:

• отправка актуальных данных в базу;
• прием сигнала, который поступает извне;
• записывание времени, в течение которого удерживается сигнал включения реле.

В самом начале нужно ввести английскую букву «П». Затем проставляется номер, под которым значится запись в аппаратной памяти. Потом ставится ном.тел.владельца. На него и реагирует «умная» система.

В одной СМС-ке разрешается отправить несколько команд. Сообщения следует разделять символом «;».

Все изменения вступают в силу после того, как было принято СМС-сообщение.

Эта же информация актуальна при управлении конструкцией со смартфона.

Откатные автоматические ворота

Очень популярны откатные ворота. Принцип работы такой же, как у шкафа-купе, где дверь движется по направляющим в сторону.

Но схема отпирания немного сложнее, чем у распашных. Необходимо обеспечить точную развесовку полотна ворот.

Надо обязательно учесть:

1. Вес самой сдвижной створки;

2. Наличие противовеса в схеме открывания. Если он подобран неправильно, при работе ворот в штатном режиме, неизбежен быстрый выход из строя роликов и подшипников. Поэтому главное правило при монтаже противовеса — повышенный запас прочности. На надежную работу привода влияют лед или изморось. Механизм автоматики системы с концевым магнитным выключателем предпочтительнее.

3. Качество фурнитуры. Если направляющие и ролики выполнены из дешёвых и некачественных материалов, это скажется на плавной работе всей системы автоматики, а сам привод прослужит недолго.
4. Проконтролировать движение всего полотна поможет специальный улавливатель.
5. Качество монтажных работ. Обязательное условие — не нарушить геометрию всей конструкции. Это скажется на плавности движения полотна ворот без рывков или заеданий.

Плюсы откатных конструкций

Основные достоинства это:

1. Удобство в эксплуатации.
2. Не нужно освобождать свободное пространство, как в распашных конструкциях.
3. Надежность.
4. Эргономика.

Минусы

Минусов не так много:

1. Более строгие требования к монтажу.
2. Автоматика другого, более дорого, ценового диапазона.
3. Устройство аварийного открывания, если отключено электропитание.

Автоматика для откатных ворот

Откатные системы также можно оборудовать автоматическим приводом. Низкоскоростным или высокоскоростным. Второй тип дороже и устанавливается на промышленных объектах с интенсивным движением автотранспорта.

Но в любом случае электродвигатель должен быть смонтирован на самодельные бетонные основания.

Управление можно спроектировать как с пульта, так и с кнопки на створках ворот. После включения электромотора через вращение ведущей шестерни передается усилие на зубчатую рейку, закрепленную на воротах. Рейка вместе с дверным полотном отодвигается в сторону. Направление вращения ведущей шестерни управляет открыванием/закрыванием.

Систему автоматики можно приобрести сразу с каркасом и створкой или произвести монтаж позже.

Откатные ворота своими руками с автоматическим управлением с пульта — популярное решение для дома!

Правила выбора комплекта автоматики

Для начала необходимо оценить зону, где будет устанавливаться привод. Ведь любой механизм не может сам остановиться, полотно будет какое-то время двигаться по инерции. Значит, по пути следования створок таких ворот не должно быть помех, особенно зимой.

Далее, у приводного механизма должен быть запас прочности и свободы хода створок. Если створки открываются с разной скоростью, должна срабатывать защита, блокирующая движение ворот. Кроме того, управление с пульта не допускает висячих замков.

Схематическое изображение установки

Блок управления в большинстве случаев для таких ворот не имеет возможности управления с брелока. Потому как тут не хватит мощности батареек. Еще немаловажен учет возможности безопасной электропроводки и достаточной мощности сети.

Основная характеристика, которая влияет на выбор автоматического привода, это вес створки

Не менее важно − учитывать воздействие на привод и створку дополнительных нагрузок, например, ветра. Площадь каждой половинки распашных ворот также должна учитываться

Интенсивность эксплуатации рассчитывается, как отношение непосредственного времени работы к общему времени в час. Этот показатель обычно выражают в процентах. Он напрямую влияет на выбор подходящего привода для распашных ворот.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

1. Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
2. Моментальное открытие. На распахивание створок уходит около 15 секунд.
3. Надежная фиксация приводом.
4. Возможность подсветки придомовой территории.
5. Надежность, долговечность и бесшумная работа устройства.
6. Дополнительная безопасность, достигаемая за счет блокировки створок.
7. Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

Покупка автоматики в комплекте дает хозяину возможность осуществить быстрый монтаж и настроить изделие под конкретные условия эксплуатации.

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Схема привода для ворот

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю

Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как :

1. тип ворот;
2. ширина створок;
3. общий вес конструкции.

Но это далеко не всё

Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила

Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Обращайте внимание на максимальный шаг хода привода и угол открывания. От этих значений зависит комфортность пользования приспособлением

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

Установка привода автоматики на распашные ворота

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Безопасность привода повышают путем его оснастки сигнальными лампами и фотоэлементами. Для пользования автоматикой без пульта во дворе ставят резервную кнопку.

Линейные приводы

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.

После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.

Пошаговая инструкция по изготовлению и монтажу ворот

После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

1. Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.

2. Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.

3. На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.

4. Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).

5. Собрать раму на специальной ровной площадке.

6. Сварить её и дополнительно укрепить стальными уголками.

7. Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.

8. Приварить петли к местам крепления перемычек.

9. Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.

10. Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.

11. Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.

12. Навесить ворота на петли и подложить под середину конструкции деревянную подставку.

Электропривод для распашных ворот

Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.

Электропривод от спутниковой антенны можно установить на распашные ворота

Для сборки понадобится:

• два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;

• пульт дистанционного управления с дальностью действия не менее 50 м;

• понижающий трансформатор;
• электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.

Собрать устройство можно за один день.

Установка заводского электропривода

Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.

Створки распашных ворот могут открываться внутрь или наружу

Инструменты для установки привода:

• электрическая дрель;
• плоскогубцы;
• шуруповёрт;
• рулетка;
• изоляционная лента;
• молоток.

Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

• если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;

• если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.

Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

Порядок работы:

1. По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.

2. Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.

3. Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.

4. Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.

5. Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.

Автоматика для секционных ворот

Секционные ворота являются оптимальным вариантом для гаража. В процессе открытия створка по специальным направляющим двигается вверх, располагаясь под потолком. В результате удаётся предотвратить возможное повреждение автомобиля. Предлагаем разобраться в особенностях подобных изделий, их преимуществах и недостатках.

Секционные ворота актуальны для гаража

Устройство и принцип работы

В комплект поставки обычно входит блок управления электронного типа, привод, направляющая рейка (ременная либо цепная) или пульт. Производители также прикладывают инструкцию по эксплуатации и набор для выполнения монтажных работ.

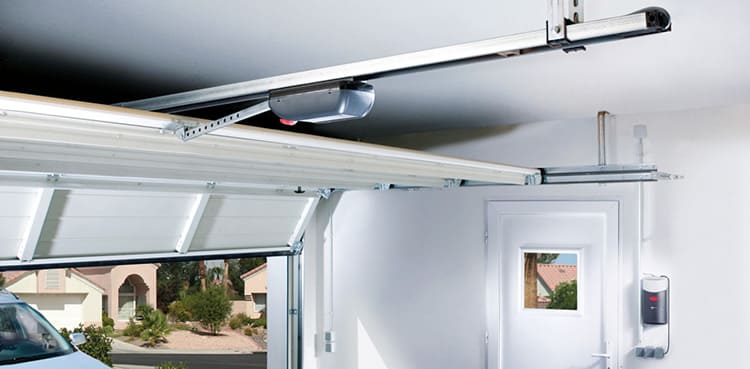

При открытии створка сдвигается к потолку

Принцип работы автоматики для секционных работ можно увидеть на следующих видео:

Watch this video on YouTube

Watch this video on YouTube

Эксплуатационные характеристики

На выбор модели способны повлиять характеристики монтируемой системы. Значение имеет размер, вес, частота и скорость открытия створки секционных ворот. Эти данные позволяют оценить условия эксплуатации автоматики.

Характеристики могут меняться в широком диапазоне

Типы привода

Выбор привода зависит от места установки секционных ворот. Для строений промышленного назначения используется преимущественно вальный привод, состоящий из вала и торсионного механизма. Для частного гаража подойдёт потолочный тип, который может быть ременным или цепным в зависимости от вида используемой передачи. Ременные получили наибольшее распространение из-за бесшумности работы. Зато цепные имеют более продолжительный срок службы.

Системы с цепной передачей прослужат намного дольше

Преимущества и недостатки

К преимуществам автоматики для секционных ворот стоит отнести:

• удобство эксплуатации. Створка входной группы смещается вверх, что весьма удобно в зимнее время;
• быстрое закрытие;
• простота установки. Монтаж можно выполнить своими руками;
• защитную функцию. Гараж надежно защищен от взломщиков;
• безопасность эксплуатации. Смещаясь вверх, ворота не могут повредить авто.

Из недостатков стоит отметить энергозависимость.

Автоматика способна повысить уровень защиты гаража

Достоинства и недостатки

Плюсы системы линейного типа:

• малый вес (от 9 кг), компактность;
• без рычагов, привлекательный вид;
• установка при узких опорных столбиках ворот, поэтому это иногда единственный доступный вид автоматики для покупателей;
• линейные гидравлические изделия работают с критической нагрузкой и интенсивностью;
• проще установить самостоятельно: внизу, по центру или вверху ставни.

Минус: распахиваются створки только на 90°, что намного сужает проезд.

Плюсы рычажных изделий:

• ход рычагов от начала и до конца плавный, но процесс открывания медленнее;
• срок службы дольше, чем у линейного;
• угол открытия — 120°;
• выдерживает больший вес, чем линейная автоматика. Открывает ставни внутрь, даже если столбы широкие.

Относительный недостаток:  требуется достаточная ширина столба для крепления блока с редуктором.

Главный фактор при выборе: расстояние от внутреннего края столба до петли. Для линейной автоматики оно в границах до 250 мм. Если расстояние превышает указанную цифру, используют рычажную или телескопическую линейную конструкцию, вырезают кирпичи на столбах.

Главное визуальное отличие между двумя типами автоматики –  часть конструкции, которая передает усилие. В линейных — это коробы, которые содержат в себе червячные приводы.

Оборудование не отягощено редукторами в громоздких коробах и подвижной схемой рычагов. В рычажных – к створке крепится только узкая полоска металла системы рычагов, второй конец которой заходит в достаточно габаритный блок с моторедуктором и двигателем, закрепленным на столбе (а не на дверце).

Рычажный механизм сложнее установить, для него нужны опорные столбы шире.

Весит такой среднестатистический комплект больше, он габаритнее, включает отдельный короб для редуктора. Но благодаря длинным рычагам используется там, где нет условий для монтажа линейных изделий.

Особенность конструкции подземных систем — усиленный короб, подготовленные заранее монтажные основания под землей. Они имеют рычажную конструкцию.

Плюсы подземного механизма:

• невидимость, рычаг малозаметный, он расположен снизу возле петель. Видно только 20–30 см металлической полоски. Короб – под землей возле опорного столба;
• угол открытия – 110°, при дополнительной комплектации – 360°;
• тихое и плавное приятное движение, механизм надежно защищен.

Недостатки: трудоемкий процесс по установке. Корпус иногда пропускает воду, что увеличивает риск замерзания, но это характерно только для дешевых моделей.

Рычажный привод

Второй по распространенности вид автоматики для распашных ворот. Как и линейный привод, его отличает невысокая стоимость.

Низковольтные приводы присутствуют на рынке в двух вариантах питания: переменный ток 230 В, постоянный – 24 В. Максимальный вес привода составляет 13,5 кг.

Самым главным плюсом данной автоматики является ход рычагов, который остается плавным от начала и до конца, поэтому нет необходимости в замедлении, как у линейного типа.

Соответственно, срок службы рычажного привода будет дольше, чем линейного. Также положительным моментом будет то, что створки открываются уже на 120 градусов.

А самая простая установка этого привода привлекает тех, кто любит сам, без участия специалистов, заниматься подобными делами. При отключении электроэнергии привод продолжит работу в обычном режиме благодаря встроенному резервному аккумулятору.

Некоторые могут назвать недостатком то, что этот тип автоматики монтируется только на широкие колонны.

Задумались над тем, какие лучше всего заказать откатные ворота на дачу? Тогда вам обязательно нужно прочесть наш обзор!

А здесь вы узнаете, какой будет цена на автоматический шлагбаум с его установкой.

Важно! Рычажный привод подходит только для монолитных ворот. При использовании привода со средними показателями максимальная ширина створки должна быть 4,5 м, вес 600 кг

Время полного открывания (закрывания) створки составляет 18 секунд.

Стоимость автоматики

Все та же компания Nice предлагает рычажные приводы следующих типов: WALKY, POP, HOPP, HYKE, HYPPO. Их стоимость колеблется от 350 до 1200 евро за комплект. Стандартный комплект, как и в первом случае, будет включать самое необходимое: блок, два привода на шарнирах, фотоэлементы, пульт для управления.

Составим такую же таблицу для сравнения рычажных приводов итальянского производства.

Название	WALKY	POP	HOPP	HYKE	HYPPO
Мощность	50 Вт	50 Вт	50 Вт	140 – 300 Вт	120 – 250 Вт
Вес створки	100 – 180 кг	200 – 250 кг	160 – 250 кг	200 – 330 кг	200 – 800 кг
Ширина створки	1,8 м	2 м	2,4 м	3,5 м	3 м
Температура	-20 — +50	-20 — +50	-20 — +50	-20 — +50	— 20 — +50
Цена	520 – 740 евро	530 – 690 евро	400 – 680 евро	394 – 1150 евро	545 – 1100 евро

Рычажные приводы имеют такое же ограничение по температуре.

Сфера применения
