Как обустроить котельную в частном доме

Схема монтажа отопительного котла

Котлы отличаются по месторасположению и подключению:

1. Настенные, то есть те, которые монтируются к стене на кухне или в коридоре. Они не занимают много свободного мета, радуют эстетичным внешним видом и высокой производительностью. Здесь отсутствует сложный и длинный дымоход. Достаточно просто вывести короткую трубу через стену прямо за котлом.
2. Напольные. Такое оборудование отличается высокой мощностью. Оно подходит для огромных особняков. Напольный агрегат лучше разместить в отдельном помещении, так как при работе он издает шум. Для напольной системы потребуется организовать целый комплект оборудования и дымоход.

По схеме подключения, напольное оборудование классифицируется по способу циркуляции воды. Она может быть естественной и принудительной.

Схемы отопительного оборудования классифицируются по способу прокладки труб. Они бывают:

1. Однотрубными. Система состоит из одной трубы, через которую прогоняется жидкость от теплоносителя к радиаторам. При таком варианте близко расположенные к котлу батареи будут сильно нагреваться, а отдаленные могут оставаться холодными.
2. Двухтрубными, которые обеспечивают равномерное распределение тепла и дают возможность контролировать мощность каждого отдельного радиатора. На прокладку коммуникаций владельцу придется потратить немалую сумму.

Что это такое?

Распространенное мнение гласит, что котельная – «это такая комната или большое здание, где просто греют воду или иной теплоноситель в больших объемах». Однако такое толкование очень далеко от реальности. На самом деле это не просто здание или помещение с котлом, а целый комплекс, где вокруг котла работают десятки, иногда и сотни различных устройств.

Принято делить такие системы на:

• отопительный;
• отопительно-индустриальный;
• чисто индустриальный типы.

Для связи с потребителями используется теплотрасса или паропроводы. В некоторых случаях могут использоваться оба этих варианта. Все компоненты котельных в любом случае технологически связаны и спроектированы с расчетом на решение определенных задач. Наиболее распространены варианты, в которых тепло получают за счет сгорания минерального, реже органического топлива. В отдельных случаях теплогенерация производится за счет электричества или при помощи альтернативных методов обогрева.

1 Общие сведения

№4. Котельная в частном доме: требования к безопасности

Тот факт, что котельная – объект повышенной опасности, в объяснении не нуждается. Вопрос заключается в другом. Как же обустроить помещение так, чтобы обеспечить себе максимальную безопасность, комфорт и простоту доступа к оборудованию?

Общие требования к котельной в частном доме:

• стены должны быть выполнены из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
• при установке котла на пол необходима бетонная стяжка, также пол можно прикрыть листом металла;
• при установке настенного котла участок стены необходимо облицевать плиткой или покрыть листом металла;
• в помещении котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не касается только лишь топлива, которое будет храниться специальным образом;
• около котла следует оставить достаточно места, чтобы к нему мог быть осуществлен беспрепятственный доступ для эксплуатации, техобслуживания и ремонта. Если для котельной отведено небольшое помещение, то разместить все оборудование будет непросто – лучше предварительно составить схему расположения котла и прочих элементов;
• дверь, которая ведет из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигаются такими нормативными актами, как СНиП по котельным установкам II-35-67, Свод правил по проектированию автономных теплоснабжающих систем СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Газовые котлы при неправильной установке и эксплуатации могут стать причиной пожара или даже взрыва

При установке газового котла следует учитывать следующие особенности:

• помещение, где будет располагаться все оборудование, должно быть по площади не менее 6 м2;
• высота помещения не менее 2,5 м;
• объем помещения – 15 м3 и более;
• стены котельной, смежные с жилыми помещениями, должны иметь огнестойкость не менее 0,75 часов;
• минимальный размер оконного проема – 0,03 м2/1 м3 помещения;
• наличие подиума под напольный котел высотой не менее 5 см;
• перед котлом должно оставаться свободное пространство площадью 1 м2, между оборудованием, стенами и прочими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
• обязательное наличие вентиляции и канализации;
• ширина дверного проема не менее 80 см, дверь открывается наружу;
• для котлов мощностью более 350 кВт необходимо строить отдельное здание;
• если котельную располагают в пристройке, необходимо чтобы она была около глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не считая того, что необходимо выполнить все общие требования.

Котельные с тведотопливным котлом

В этом случае принять во внимание следует такие требования:

• расстояние от котла до ближайших стен и предметов – от 10 см;
• на каждый 1 кВт мощности необходимо предусмотреть 8 см2 оконного проема;
• дымоход по всей длине должен иметь одинаковый диаметр и как можно меньшее количество поворотов;
• внутреннюю поверхность дымохода можно оштукатурить, но это необязательно;
• в дымоходе должно быть специальное отверстие для его обслуживания;
• для котлов, которые будут работать на угле или дровах, площадь котельной должна быть не менее 8 м2;
• при использовании котла на угле необходимо делать проводку скрытого типа, так как угольная пыль отличается повышенной взрывоопасностью;
• пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
• стены, выполненные из недостаточно огнестойких материалов, обшивают листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Список требований таков:

• в котельной, а лучше за ее пределами, необходимо разместить металлический толстостенный резервуар объемом не менее 1,5 м3. Из него топливо будет поступать в бак котла. К резервуару должен быть обеспечен свободный подъезд;
• от горелки котла до противоположной стены должно быть не менее 1 м пространства.

Котельная с электрическим котлом

Электрический котел не сжигает топливо, не шумит и не пахнет. Под него не обязательно выделять отдельное помещение, да и к вентиляции особых требований нет. Единственное что необходимо помнить, так это то, что токопроводящие клеммы котла должны быть заземлены.

Котельная в частном доме: основные общие требования

В принципе, требования, выдвигаемые к котельной в частном доме, не такие уж и сложные. И, сами понимаете, соблюдать их в интересах самих же хозяев. Их можно разделить на два вида – общие требования и те, которые свойственны котельному оборудованию, а вернее типу топлива, которое оно использует. Начнем по порядку – с общих требований. К ним можно отнести следующие моменты.

1. Не более двух котлов на одно помещение, вне зависимости от его площади.
2. Наличие дымохода и приточно-вытяжной вентиляции в полной мере отвечающей используемому котельному оборудованию. Вентиляция в котельной в частном доме – это одно из основных условий, особенно если речь идет об использовании газового оборудования. Малейшее несоответствие – и газовые службы запретят эксплуатацию котельной.

3. Никакие горючие материалы при строительстве мини-котельной в частном доме использоваться не должны – только стены кирпичные или бетонные, пол бетонный или покрытый металлическими листами. Облицовка поверхностей должна выполняться или плиткой, или просто штукатуркой – никаких обоев или каких-либо других декоративных отделочных материалов здесь использовать не нужно.

4. Дверь, смежная с домом, в обязательном порядке должна быть противопожарной или, по крайней мере, выполненной из металла без декоративной обшивки.
5. Обязательно наличие окна – в случае взрыва оборудования оно принимает на себя ударную волну и выбрасывает наружу подальше от жилых помещений огонь и продукты горения.
6. Площадь котельной в частном доме. Эта величина расчетная и зависит от используемого оборудования – единственное, что можно здесь добавить, это то, что в котельной должно хватать места не только для установки оборудования, но и для его нормального обслуживания.

С общими условиями вроде бы разобрались. Теперь посмотрим на специальные требования, которые диктуются использованием того или иного типа котельного оборудования.

Проект котельной для частного дома критерии выбора

Монтаж котельной в частном доме начинается с планировки и составления проекта. Реализовать такую задачу без помощи специалиста проблематично. К тому же, у профессионального проектировщика есть список всех норм и официальная документация.

В процессе проектирования котельной в своем доме необходимо указать на чертежах точные расчеты, определить количество нужного оборудования и сопутствующих аксессуаров, а также описать все финансовые затраты. Нужно составить пошаговое руководство, по которому будут выполняться все работы.

От сложности плана зависит продолжительность выполнения всех официальных вопросов и подготовки документации. Только когда бумажные дела будут завершены, можно начинать основную работу.

Составляя проект котельной, следует учесть такие моменты:

1. Режим работы отопительной системы.
2. Вид носителя тепла.
3. Место монтажа.
4. Размещение вентиляционной системы.
5. Наличие осветительных приборов.

Определяем оптимальное место для котельной

Если вы собираетесь провести масштабный и генеральный ремонт в доме, обустройство котельной должно волновать вас в первую очередь. Но поскольку по старому проекту бывает невозможно установить котел внутри жилища, приходится сооружать дополнительную пристройку или выбирать специально отведенное место в жилище.

Первый вариант не пользуется популярностью, т.к. он требует дополнительных затрат времени и денег. Не всегда подобное сооружение вписывается в общую концепцию стиля помещения.

Если рассматривается вариант проектирования котельной в доме и при этом проблем с планировкой нет, то необходимо учитывать все требования и нормы, которые указаны в СНиП. Учитывая все правила расположения котельного оборудования в подвале частного дома или его любой другой части, вы сможете лишить себя дополнительных хлопот и сможете реализовать проект за короткое время.

Требования к помещению

Собираясь обустроить помещение под газовый котел, следует учесть такие требования:

1. Дистанция между потолком составляет 2-2,5 м.
2. Комнату нужно размещать отдельно от жилых частей.
3. Площадь пристройки рассчитывается по такой формуле: на один котел должно приходиться не меньше 4 м².
4. Дверной проем должен обладать шириной от 0,8 м.
5. Стены и потолок создаются из материалов, которые защищены от огня.

Отделка котельной изнутри

Если стены котельной изготовлены из кирпича или бетона, их нужно покрыть штукатуркой и обработать водоэмульсионным красящим составом. В качестве дополнительного отделочного слоя можно использовать керамическую плитку или панели из металла для облицовки. Если не провести внутренние работы, в постройке будет много пыли, которая негативно повлияет на работоспособность оборудования.

При наличии стен из дерева их нужно тщательно обработать противопожарным средством. Следует закрепить листы гипсокартона и покрыть поверхность штукатуркой. За котловым агрегатом фиксируются алюминиевые листы.

Напольное покрытие выравнивается с помощью цементно-песчаной стяжки, поскольку керамическая плитка не обладает нужной прочностью, а под воздействием тяжелого оборудования она может деформироваться или растрескаться. Еще одним надежным материалом является керамогранит, который характеризуется высокой прочностью и не боится прогревания.

Для защиты котельной от протечек необходимо обустроить сливной желоб. При отсутствии возможности сделать это на высоте 5-10 см от уровня напольного покрытия размещаются трубы гидроизоляции, а котловой агрегат поднимается на возвышенность, чтобы изолировать его от взаимодействия с жидкостью. Для облицовки котла можно применить кирпичи или керамогранит.

Выбирая последний вариант, следует останавливаться на светлых оттенках с матовой текстурой, поскольку они не накапливают следы от обуви и пыль.

В потолочном пространстве над котлом прокладывают трубопровод и остальные коммуникации. Чтобы скрыть их, необходимо подготовить короб из гипсокартона.

Требования для двери

Обустраивая дверь, важно выбирать негорючие материалы, т.к. дерево быстро воспламеняется

Лучшим решением является сталь, обработанная негорючим красящим составом.

Можно обрабатывать поверхность нитроэмалью. Совмещение порошка с нитроэмалью – наиболее оптимальный вариант, который защищает конструкцию от воспламенения, негативного воздействия ультрафиолетовых лучей и прочих факторов.

Заявленная нормами СНиП минимальная ширина двери равняется 80 см.

Что надо знать о вентиляции

Чтобы котел работал без сбоев, необходимо создать хорошую вентиляционную систему и подготовить кислород, выделив его из воздуха. Это необходимо для того, чтобы угарный газ не накапливался в комнате и не попадал в дом.

Расположение бойлерной

Для начала разберемся с определениями. Под бойлерной подразумевается техническая комната с целым комплексом специального оборудования, которое предназначено для организации горячего водоснабжения в доме. Параллельно этот же комплекс отвечает и за отопление. Вот почему помещение, с учетом его многофункциональности, целесообразнее именовать котельной, хотя в быту распространены оба названия. Есть три вариации расположения бойлерной.

• Первый – внутри дома: в полуподвале или подвале, или же в отдаленной комнате первого этажа.
• Второй – в специальной пристройке: бойлерную пристраивают вплотную к дому, преимущественно, со стороны санузла.

Для бойлерной нужно выделить отдельное помещение

Третий – в отдельностоящем здании: отопительную систему обустраивают в отдельном строении, которое соединяется с основным домом с помощью коммуникаций.

Выбор котельного оборудования

Котлы различаются по ряду параметров – используемое топливо, мощность, способ установки, принцип работы (одноконтурные и двухконтурные).

Топливо для отопительных котлов

Котлы в частных домах могут функционировать на таких видах топлива:

• природный и сжиженный газ – дешевый топливный ресурс, газовые котлы можно переводить с одного вида газа на другой;
• твердое топливо – за работой твердотопливного котла надо следить и регулярно подбрасывать в него дрова, уголь, торфяные брикеты, кокс;
• жидкое дизельное топливо (солярка) – жидкотопливные котлы выручают в ситуации, когда поблизости нет ни газовой магистрали, ни возможности подвозить сжиженный газ в баллонах, а если со временем появится перспектива обзавестись газом, то его легко перенастроить на лучший вид топлива;
• электричество – дорогой, но экологически чистый топливный ресурс.

Неплохо иметь два котла, электрический и на твердом топливе, чтобы сократить расход электроэнергии.

Как определить мощность котла?

Чем обширнее отапливаемое пространство, тем мощнее должен быть котел. Добавляем расход мощности на подогрев воды для душа, ванной, кухни и естественные потери тепла.

Приблизительный расчет (пример):

Чтобы отопить 10 кв. м дома, требуется 1 кВт мощности. Если общая площадь дома составляет 150 кв. м, то требуемая мощность котла равна 15 кВт + 10% на горячее водоснабжение, теплопотери + 20% на резервный запас, иначе оборудование будет физически изнашиваться, работая на пике технических возможностей. Получаем мощность отопительного котла не менее 19,5 кВт.

Более подробно о расчете мощности отопительного котла можно прочесть в этом материале.

Сравнение способов установки

По способу установки отопительные котлы подразделяются на две группы:

• напольные – для них требуется отдельное помещение (котельная) и соблюдение в нем некоторых обязательных требований;
• настенные – в компактном по размеру корпусе собраны теплообменник, циркуляционный насос, расширительный бак, система отвода продуктов сгорания, автоматика управления и обеспечения безопасности, температурные датчики и т.д.

Максимальная мощность настенной мини-котельной – 60 кВт. Если мощность не превышает 35 кВт, ее можно устанавливать в кухне, прихожей. Малые габариты настенных моделей дают возможность обойтись без отдельного помещения – все это актуально для частных домов малого и среднего размера.

Газовый настенный котел чувствителен к химическому составу воды. Чтобы оборудование не вышло рано из строя на жесткой воде, рекомендуется ставить на водопровод фильтр или по окончанию отопительного сезона каждый раз делать ревизию котла и труб

Напольные котлы незаменимы при отоплении обширных площадей. В напольном исполнении отопительные агрегаты занимают гораздо больше места, их приходится доукомплектовывать самостоятельно, но есть один очень весомый плюс – у них долгий срок службы.

Различия в принципе работы

Одноконтурный котел предназначен только для отопления здания. Чтобы подавать воду в систему горячего водоснабжения, такой агрегат надо дополнить 100-150-литровым накопителем для воды, нагреваемой от котла (бойлером).

Одноконтурный котел с бойлером целесообразен, если в доме выливают из кранов много горячей воды. Иначе имеем перерасход энергии, так как котлу придется постоянно греть воду, которой почти не пользуются. Кроме того, для бойлера придется выделить свободное место в помещении.

В двухконтурный котел изначально заложены две функции – он и отапливает здание, и подогревает воду. Внутрь него установлен проточный змеевик. Котел поддерживает систему отопления, но когда в доме кто-то открывает горячую воду, нагрев теплоносителя в ней прекращается и происходит переключение на систему горячего водоснабжения.

Разница в работе одноконтурного и двухконтурного котла:а) 1 – одноконтурный котел, 2 – система отопления, 3 –горячее водоснабжение, 4 – бойлер, 5- холодная водаб) 1 – двухконтурный котел, 2 – система отопления, 3 –горячее водоснабжение, 4 – холодная вода

Двухконтурные котлы рационально спроектированы, вода для горячего водоснабжения нагревается только при надобности в ней. В зависимости от мощности агрегата в минуту производится 10-15 литров горячей воды.

Этого мало, если горячей водой в доме пользуется одновременно несколько человек, но проблема легко решается, так как можно купить двухконтурный котел с вмонтированным в корпус небольшим бойлером на 25-50 литров для того, чтобы был ее запас.

Зачем нужна?

В частном доме бойлер для подогрева воды отличается по размерам и мощности от тех, что устанавливают в многоквартирных домах и применяют для центрального отопления. В бойлерной комнате частного строения устанавливается специальный мощный агрегат, нагревающий воду при помощи кипятка или пара. В процессе работы такого бойлера выделяется тепло, поэтому в комнате, где он установлен, иногда бывает довольно жарко.

Чаще всего отопление через бойлер осуществляется при помощи природного газа, а это, как известно, очень взрывоопасное вещество. Кроме того, есть котлы, которые работают и на жидком топливе. При его сгорании выделяются отработанные газообразные вещества, опасные для здоровья человека.

По этим и другим весомым причинам к проектированию бойлерной комнаты надзорные органы предъявляют очень серьезные требования. Конечно, идеальным вариантом было бы вынесение такого помещения в постройку, стоящую отдельно от жилого дома. Но это не всегда представляется возможным, поэтому даже отдельная комната намного увеличивает безопасность жителей дома при использовании нагревательного котла. Кроме того, вынесение бойлерной установки в отдельную часть дома позволяет минимизировать шум от работы отопительных агрегатов.

Лучшие аккумуляторные болгарки

Габариты для помещений с другими котлами

Кроме газового оборудования, существуют и другие приборы, работающие на электричестве, твердом или жидком виде топлива. Для бойлерных, обслуживающих разные типы оборудования, разработаны свои стандартные правила.

На жидком топливе

Котлы подобной категории используют для работы мазут, масло, дизельное топливо. Они издают сильный шум и специфический запах. Из-за этих факторов жидкотопливную котельную лучше разместить в отдельном строении, можно в гараже. Для удобства следует позаботиться о звукоизоляции, а металлические двери дополнить уплотнителем, он в какой-то степени поможет удерживать шум и запах.

Производя расчет параметров комнаты, учитывается 4,5 кв. м для установки котла и место для хранения топлива. В крайнем случае топливный бак можно определить вне помещения. В котельной нужна хорошая вентиляция, внизу стены предусматривается окно с возможностью проветривания. Жидкотопливные бойлерные оборудуют крайне редко из-за жестких требований пожарной безопасности.

На твердом топливе

К твердым видам топлива относятся дрова, всевозможные евродрова, пеллеты, топливные брикеты, уголь и торф. Весь этот ассортимент не взрывоопасен и стоит дешевле газа, но уступает ему в комфортности. К тому же такие котлы имеют низкий КПД, всего 75%. Требования по ГОСТу для твердотопливной бойлерной менее жесткие, чем для газового оборудования. Комната должна располагать размерами 8 кв. м и находиться в отдельном строении. Но иногда ее обустраивают в помещении ниже жилого уровня.

Проводка в комнате должна быть скрытой, лучше, если она проходит внутри огнеустойчивых труб, и иметь пониженное напряжение (42 В) для питания розеток. Для оборудования выключателей применяется максимальная герметичность.

Для твердотопливных котельных важна приточно-вытяжная вентиляция, поступление свежего воздуха дает возможность топливу лучше разгораться. Сечение вытяжки для цокольного этажа рассчитывается по схеме – 1 киловатт мощности котла на 8 кв. см. Для подвального помещения размеры сечения увеличиваются до 24 кв. см на кВт мощности. В нижней части стены устанавливают приточное окно.

Дымоход должен быть прямым, в крайнем случае иметь минимум колен. Хорошо, если сечение трубы совпадает с диаметром входного отверстия, но не сужается переходником. Вывод трубы наружу производится благодаря узлу из огнестойкого материала, установленного на выходе дымохода через крышу или стену. Топочные комнаты с твердым топливом необходимо оборудовать противопожарным щитом и огнетушителем.

На электричестве

Котлы, работающие на электричестве, наиболее безопасны и комфортны. Но прежде чем решиться на их установку, следует взвесить все «за» и «против», каждый из аргументов достаточно весом и может повлиять на выбор владельца. Начнем с положительных моментов.

• Обогревательный котел такого типа опасен не более любого бытового электроприбора, находящегося в доме.
• Для него не нужна специальная комната, для установки вполне подойдет кухня, санузел, прихожая.
• Нет необходимости оборудовать специальную вентиляционную систему.
• Котел не имеет опасных продуктов горения.
• Не издает шума и запаха.
• Его КПД приближается к 99%.

Основным минусом данного вида оборудования является полная зависимость от внешней подачи электроэнергии. Установка котлов в районах с частым перебоем электричества нецелесообразна. Для зданий с площадью около 300 кв. м понадобится котел мощностью 30 кВт. Отопительную систему необходимо оборудовать стабилизатором, предохранительными автоматами. Проводка в доме должна быть новой и усиленной.

Есть еще один существенный минус обогрева дома с помощью электроэнергии – это стоимость такого отопления, она самая высокая среди всех известных способов. Какой бы вид отопительной системы ни был выбран, необходимо соблюдать рекомендации по ее установке и эксплуатации.

Плюсы и минусы

Рассматриваемые разновидности котельных – частое явление в многоквартирных строениях. Подобные системы имеют массу положительных качеств, говорящих в их пользу. Ознакомимся с наиболее весомыми из них.

• Агрегатам крышного типа совсем не обязательно подготавливать отдельные площади. Это говорит о том, что вспомогательных сооружений для их размещения строить не приходится. Для функционирования газовой техники в условиях многоэтажек пойдет обыкновенная крыша. Рамка или водяной коллектор вполне могут базироваться на большом расстоянии от котельной.
• По ходу действия аппаратов рассматриваемого типа тепловые потери оказываются незначительными. Нет надобности в монтаже теплотрасс, за счет чего на обслуживание технической части уходит гораздо меньше денежных средств.
• Сокращаются и затраты, связанные с присоединением к центральным коммуникациям. А многие знают, что за это приходится отдавать довольно крупные суммы в настоящее время.
• К проектированию рассматриваемых систем и помещений предъявляется не так много требований. Здесь не нужно разрабатывать и обустраивать качественный дымоотвод, как и принудительную вентиляционную систему. СНиП позволяет подобному оборудованию обеспечивать теплом здания, высота которых достигает 30 м.
• Во время конструирования таких технических систем для жилых зданий все правила соблюдаются в соответствии со СНиП. Система может быть реализована целиком автоматизированной. Контролеров для слежения за техникой нанимают не на полный день, а всего на несколько часов. За счет норм СНиП в крышных котельных могут быть выставлены специальные датчики, благодаря которым можно будет держать под контролем температурный режим на улице. Благодаря датчикам техника самостоятельно может запускать требуемый процент обогрева.
• К положительным сторонам относится и то, что жильцам не приходится постоянно настраиваться на графики, актуальные в стране (летом отопление отключается). При необходимости такое оборудование может эффективно функционировать не только в холодные сезоны, но и летом. Для слежения за крышной котельной не требуется вызывать бригаду специалистов – с этой работой легко справится обычный персонал, который круглый год следит за домом. Подобное оборудование доступное и понятное в эксплуатации.

Но они имеют и определенные минусы, которые тоже стоит брать в учет.

• К недостаткам можно отнести требования, что предъявляются к сооружению, в котором будет оборудована крышная котельная. К примеру, в монтажных работах требуется задействовать только современные системы подъема, ограничивается и масса самого котла. Требуется устанавливать сложную автоматику, а также надежные системы пожаротушения для подобных котельных.
• Также минусом таких котельных считается их зависимость от внутридомовых инженерных систем. Это говорит о том, что их обслуживание полностью передается под ответственность владельцев жилых и нежилых площадей.
• Если многоквартирный дом имеет высоту больше 9 этажей, оборудовать в нем котельную рассматриваемой категории не удастся.
• По ходу работы рассматриваемые системы выдают много шумов. Функционирующие насосы создают очень сильные вибрации, которые могут приносить дискомфорт людям, проживающим на последних этажах.
• Такие технические составляющие эффективные и продуманные, но и стоимость их оказывается очень высокой. Установка качественного оборудования в многоквартирном доме может обойтись в баснословную сумму.
• Люди, проживающие в домах советской постройки, могут буквально неделями ждать, пока в их квартиры придет тепло, а в домах, где уже имеется частная крышная котельная, отопление приходит своевременно. К сожалению, в старых домах монтаж подобных систем возможен в редких случаях, ведь далеко не всякое строение способно беспроблемно выдержать столь существенные нагрузки.

Нормы, документы, правила

Нормы для котельной в частном доме с газовым котлом разработаны для увеличения уровня безопасности эксплуатации взрывоопасного устройства. Проект и обустройство определяется нормативными документами МДС, СНиП и СП. Категорически запрещено эксплуатировать здание с высотой стен меньше чем 2,5 м. Рекомендуется обеспечивать дополнительное пространство для обслуживания техники. При монтаже дополнительных устройств необходимо предусмотреть дополнительную площадь.

Размер котельной в частном доме определяется устанавливаемыми устройствами, конструкцией и планом монтажа:

Мощность в кВт	Помещение в м³
До 30	До 7,5
30-60	13,5
60-200	15
200-350	20

Котёл газовый 24 кВт (вид с задней стенки)Источник www.1000dosok.ru

Бойлерная в частном доме отгораживается от всех соседних комнат стена из негорючих материалов. В деревянных строениях монтировать подобное оборудование категорически запрещено – только в отдельном здании. Расстояние между фундаментами минимум 40 см. Это относится и ко всем легковозгорающимся предметам. При использовании экранов из асбестового картона и обшивки кровельной стали расстояние может уменьшаться в два раза. Главное условие – защита размещена на расстояния в 2,5 см от легковозгораемых предметов, за горизонтальные края установленного оборудования – минимум 150 см, а за верхние – не меньше 30 см.

Обязательным требованием является естественное освещение. Нет ограничений по геометрии окон, но есть определения по площади, о чем говорилось выше. Например, для комнат площадью в 15 м³ размер остекления минимум 0,45 м². Такая площадь соответствует стандартным проёмам. Главное назначение окна не в обеспечении освещённости, а восприятия ударной волны. Толщина стекла влияет на требуемую площадь: 3-5 мм соответствует площади 0,8-1,5 м².

Блочно-модульная котельная мощностью 100 кВтИсточник images.ua

Устанавливается система дымоудаления и вентиляции (для ряда моделей оборудования принудительная). Дымоход выводится выше кровли. Расположение котельной определятся в планировке здания. Рекомендуется группировать бойлерную с техническими помещениями. Обязательно подключение воды и канализации. Рядом возле котельной запрещено ставить электрощит.

Требования к газовой котельной в частном доме подразумевает несколько вариантов её расположения – пристройка, встроенная, на кухне и отдельностоящая. От расположения комнаты предусматриваются дополнительные требования.

Рекомендации по обустройству котельной для отопления жилого дома

Строительству котельной должен предшествовать тщательный анализ различных вариантов её размещения и оснащения оборудованием, расчёта мощности.

Выбор и расчёт мощности котельного оборудования

Базовая формула для расчёта мощности котельной:

W=S×Wуд/10 кВт

Здесь:

• W – требуемая мощность котла.
• S – общая площадь жилых и бытовых помещений дома.
• Wуд – удельная мощность в расчёте на 10 м2.

Удельная мощность умножается на коэффициент корректировки по климатическому поясу, для Московского региона он равен от 1,2 до 1,5.

Формула справедлива для домов с высотой потолка 2,6 м. Если потолок выше, то результат умножается на Н_{действит} \2,6. Учёт теплопотерь через стены, крышу и пол производится умножением на коэффициент от 0,6 до 1,8. Величину, полученную расчётом, следует увеличить на 20-25 % для запаса на непредвиденные обстоятельства.

Определение оптимального места и размера для помещения котельной

Самый разумный вариант – это проектирование котельной одновременно с проектом дома. В этом случае можно предусмотреть отдельное помещение. Но если по расчётам мощность котла не превышает 30 кВт, то котёл можно разместить в углу кухни.

В любом случае в помещении должна быть обеспечена хорошая вентиляция. Отделка помещения обязательно выполняется из пожаробезопасных материалов. К котлу всегда необходим свободный доступ для его осмотра, обслуживания и ремонта.

Для хранения газовых баллонов надо предусмотреть отдельное помещение. В случае применения газгольдера (газового хранилища) он должен находиться на расстоянии от дома не менее 10 м.

Отделка котельной изнутри с фото примеров

Несколько примеров готовых котельных.

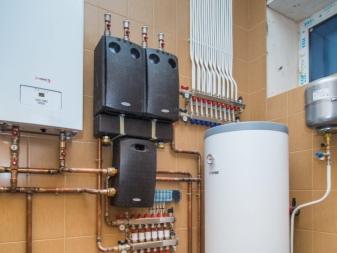

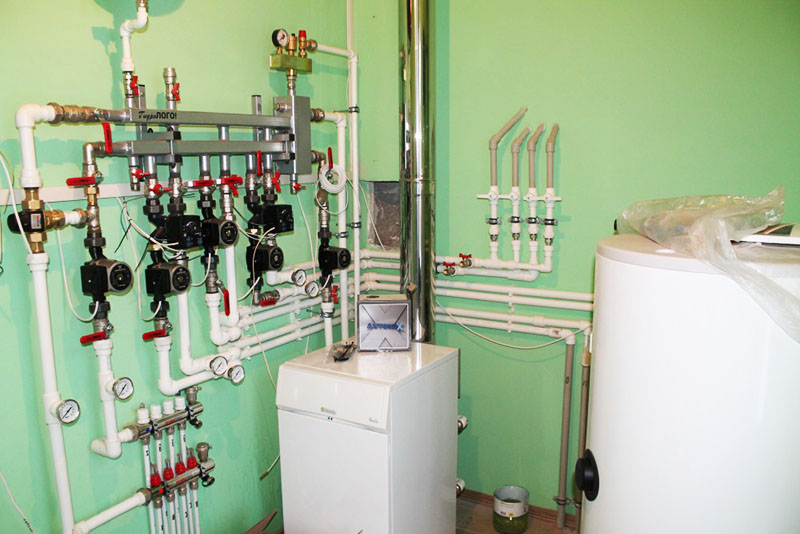

ФОТО: obustroeno.comНебольшая котельная в отдельном помещенииФОТО: obustroeno.comПомещение котельной, отделанное плиткойФОТО: obustroeno.comУголок котельной с распределительной арматурой

Особенности установки

До момента монтажа крышной котельной вне зависимости от ее типа всегда составляется подробный проект, в соответствии с котором и проводятся все дальнейшие работы. Современные блочно-модульные конструкции монтируются в определенном порядке.

• Осуществляется установка специализированной платформы. По правилам она должна делать опору на несущие конструкции стен или другие подходящие основания.
• Перед началом монтажных работ всегда проводится тщательная экспертиза на профессиональном уровне. Благодаря ее результатам удается определить суммарную несущую способность домовой конструкции, убедиться в необходимости усиления важных составляющих элементов постройки.
• Сооружение монтируется на особом покрытии, реализованном из огнестойких материалов. Укладывают его на заранее залитую бетоном подушку. Ее оптимальная толщина составляет 20 см.
• Обязательно предпринимаются меры по обеспечению высочайшего уровня безопасности работников, занимающихся монтажом. Проводится фиксация перил по всему периметру крыши.
• Обязательным является монтаж модулей звукоизоляции.

Особенности монтажа встроенных котельных являются такими.

• Их сооружают в том случае, если они были заранее предусмотрены проектом дома. В технической части изначально будут учитываться все возможные нагрузки, которые станут подаваться на несущие стены. Изначально продумываются все системы пожарной безопасности.
• Потом составляется и согласовывается проект встроенной котельной. Обычно он оказывается более простым, нежели в случае с модульными вариантами. Все шумоподавляющие, звукоизолирующие и антивибрационные мероприятия тут предусматриваются заранее при возведении стен и отделке.

Виды резьбы: какой она бывает, особенности цилиндрического соединения и область применения

Итог
