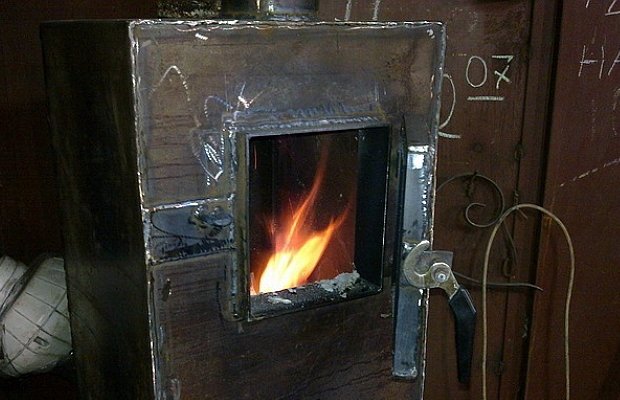

Котел длительного горения своими руками

Сталь против чугуна – такие разные котлы

Неважно, делаете ли вы твердотопливный котел своими руками или собираетесь приобрести готовый – вы должны стремиться к получению агрегата с оптимальными характеристиками. Какие именно показатели должны быть у хорошего агрегата?

Начнем с того, какой теплообменник лучше – стальной или чугунный

Чугунный в домашних условиях не изготовить – потребуются не только навыки, но и литейное оборудование, которое так просто в магазине не купишь. Большинство готовых моделей для дома представлены секционными конструкциями, которые отделяются друг от друга при транспортировке и снова собираются при монтаже. В процессе эксплуатации чугун покрываются так называемой сухой ржавчиной, которая, как правило, не прогрессирует и служит своего рода защитной пленкой. Значительно медленнее протекает и влажная коррозия, чем обусловлена долговечность изделий из чугуна – некоторые производители дают гарантию на 10 лет эксплуатации, а в целом такой котел отопления для дома может прослужить 25 лет. Плюс чугунных теплообменников в более простом обслуживании – чистить их нужно нечасто, поскольку даже существенный нагар не уменьшает КПД котла. Ремонт котла или увеличение его мощности осуществляется также очень просто – путем замены секций или добавления их количества. Среди главных недостатков числятся:

Начнем с того, какой теплообменник лучше – стальной или чугунный. Чугунный в домашних условиях не изготовить – потребуются не только навыки, но и литейное оборудование, которое так просто в магазине не купишь. Большинство готовых моделей для дома представлены секционными конструкциями, которые отделяются друг от друга при транспортировке и снова собираются при монтаже. В процессе эксплуатации чугун покрываются так называемой сухой ржавчиной, которая, как правило, не прогрессирует и служит своего рода защитной пленкой. Значительно медленнее протекает и влажная коррозия, чем обусловлена долговечность изделий из чугуна – некоторые производители дают гарантию на 10 лет эксплуатации, а в целом такой котел отопления для дома может прослужить 25 лет. Плюс чугунных теплообменников в более простом обслуживании – чистить их нужно нечасто, поскольку даже существенный нагар не уменьшает КПД котла. Ремонт котла или увеличение его мощности осуществляется также очень просто – путем замены секций или добавления их количества. Среди главных недостатков числятся:

• большой вес котла, из-за чего ему даже бывает нужен отдельный фундамент,
• большие затраты при транспортировке и неудобство в процессе монтажа,
• боязнь термического удара – нельзя загружать в топочную холодные дрова, подавать в разгоряченную систему холодную воду и т. п.,
• высокая тепловая инерционность – долго нагреваются, но и долго остывают.

Сталь намного эластичнее чугуна, а потому разница температур ей не страшна, даже если по обратной линии будет поступать холодная вода. Благодаря этой способности в твердотопливных котлах из стали допустимо использовать чувствительную автоматику. К тому же благодаря меньшей инерционности такие котлы быстрее нагреваются и быстрее остывают, что позволяет оперативно регулировать температуру в помещениях.

Стальные котлы представляют собой монолитную сварную конструкцию, из-за чего перевозка агрегата усложняется, хотя в целом вес котла намного меньше и он не так боится механических повреждений, как чугунный. Что касается ремонтопригодности, то мнения специалистов тут разделяются – кто-то считает, что после появления течи котел лучше выбросить, поскольку в домашних условиях невозможно создать сварной шов такого же качества, как на заводе, а кто-то утверждает обратное. Видимо, все зависит от индивидуального мастерства обращения со сваркой. Однако в любом случае ремонт чугунного агрегата выглядит проще – нужно лишь заменить прохудившуюся секцию.

Большинство чугунных агрегатов независимы от источников электропитания, да и среди стальных много таких – они и стоят дешевле, и не требуют установки циркуляционных насосов. Правда, при установке радиаторов отопления следует придерживаться специальной системы, чтобы теплоноситель под естественным давлением, возникающим внутри котла при нагревании, перемещался по трубам. Вследствие дешевизны такие котлы рекомендуется приобретать даже если в доме уже есть отопительный агрегат – он будет выручать вас в моменты отключения электричества.

Об отрицательных и положительных качествах

Изделия из газобетона наделяются следующими преимуществами:

• Морозостойкость.
• Экологичность, защита от воздействия открытого огня.
• Простая обработка, вне зависимости от применяемой операции.
• Большие размеры изделий способствуют увеличению скорости строительства.
• Широкий ассортимент по производителям и самим изделиям.
• Самостоятельное проведение работ.

Что касается отрицательных сторон, то их не так много:

1. Гигроскопичность.
2. Пористость.
3. Необходимость дополнительно повышать адгезию с материалами для отделки.
4. Хрупкость материала.
5. Усадка.

Газобетон допускается применять и в жидком виде, чтобы создать монолитную конструкцию. При этом стеновые плиты снабжаются соединениями разных типа, либо объединяют в себе сразу несколько вариантов.

Материал создаётся на природной основе, либо с использованием вторичных продуктов промышленности, либо высокоосной золы. Действующие нормативы разрешают использовать большинство вариантов.

Плотность газобетона стандартно находится в пределах 300-1200 килограмм на метр в кубе. Материал крайне гигроскопичность, потому и влагопоглощение у него составляет 25%. Данную особенность надо учитывать, когда проводится отделка, укладка. Как и остальные свойства, которыми обладают газобетонные блоки, или пазогребневые плиты, что лучше – каждый решает сам.

Полезные советы по изготовлению ТТ котла

Труба из легированной стали для котла

Можно значительно сократить расход на строительство агрегата, если взять бесшовную стальную трубу 20 марки.

Прежде чем устанавливать котел на место, которое определено под этот агрегат, проведите первую растопку на улице, оборудовав котел временным дымоходом. Так вы убедитесь в надежности конструкции и увидите, правильно ли собрали корпус. Если в качестве основной камеры вы будет использовать газовый баллон, то учитывайте, что такой агрегат вам обеспечит горение на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после срезания крышки и зольника. Чтобы увеличить объем и обеспечить большее время горения, необходимо использовать два баллона. Тогда объема топочной камеры точно хватит на обогрев большого помещения, и не нужно будет закладывать дрова каждые 4-5 часов. Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур.

Если вы будет выполнять в котле дополнительную дверцу, которая позволяет «дозагружать» топливо не снимая крышки, ее тоже нужно плотно герметизировать с помощью асбестового шнура.

Для эксплуатации ТТ котла, схему которого мы прилагаем ниже подходит любое твердое топливо:

• каменный и бурый уголь;
• антрацит;
• дрова;
• древесные пеллеты;
• брикеты;
• опилки;
• сланцы с торфом.

По качеству топлива особых указаний нет – подойдет любое. Но учитывайте, что при большой влажности топлива, котел не даст большой коэффициент полезного действия.

Об этой статье

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Устройство подачи воздуха

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

Дымоход

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Теплорассеивающий диск

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Крышка

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Ножки

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Достоинства двухконтурного отопления

Двухконтурным называется тот вид отопления, при котором с помощью котла происходит нагрев воды специально для использования ее в быту и для отопления всего помещения. Таким образом, всю потребность горячей воды обеспечивает один двухконтурный котел. Есть и другие причины, по которым он набирает все большую популярность :

• Дает возможность не зависеть от коммунальных хозяйств и позволяет самим регулировать отопление, тем самым создавая комфорт дома
• Возможность установки в любой части дома. так как не требуется дополнительная система вытяжки, вентиляция также не требуется
• Кроме самого котла Вам ничего не понадобится, ведь все необходимое для отопления и снабжения дома горячей водой в течении длительного времени уже будет встроено
• Выгодная и доступная цена

Как работает дровяная печь с водяным контуром Выбираем печи-камины для дачи с водяным контуром и теплообменником Кирпичная печь с водяным контуром Печь с водяным контуром на отработке – как сделать своими руками.

Самостоятельная сборка котла на дровах

Разобраться с процессом, как сделать дровяной котел, поможет инструкция по его сборке.

Начинать следует с изготовления элемента, предназначенного для подачи воздуха, для чего нужно:

1. Взять трубу с толстыми стенками, протяженность которой равна высоте топочной камеры, приварить к ней болт.
2. Из листа металла вырезать круг, имеющий диаметр, немного превышающий сечение трубы.
3. Просверлить в нем отверстие для болта.
4. Соединить между собой трубу и болт, а затем закрутить гайку. При этом воздуховод должен свободно прикрываться листом металла, чтобы была возможность менять величину просвета и тем самым корректировать интенсивность горения топлива.

Далее, делая котел на дровах своими руками, следует поступить так:

1. Используя болгарку в воздуховодной трубе выполнить вертикальные прорезы шириной1 сантиметр, через которые в топочное отделение будет проникать воздух.
2. Вырезать из листа металла круг, имеющий диаметр немного меньший, чем этот же параметр у топки.
3. Внутри круга создать отверстие для монтажа воздуховода.
4. В него вставить трубу для воздуха, предварительно отступив от ее края 20 –30 сантиметров, после чего приварить.

Потом необходимо изготовить корпус самодельного котла на дровах:

• при использовании старого газового баллона нужно отрезать у него верхнюю часть;
• если выбраны листы металла, их надо скрутить в виде цилиндра, скрепить и приварить дно.

Дымоход выполняют так: в боковой части цилиндра делают отверстие и к нему приваривают трубу с минимальным диаметром10 сантиметров.

Затем в корпус агрегата надо вставить трубу подачи воздуха, для чего в днище топки обустроить отверстие. Нужно, чтобы поддувало выступало за пределы агрегата. Труба воздухоподачи должна располагаться ниже места нахождения дымохода.

На следующем этапе, когда делается своими руками дровяной котел для отопления дома, требуется сделать теплорассеивающий диск. Для этого из листа металла толщиной10 миллиметров вырезается блин диаметром чуть меньшим корпуса. Используя стальную проволоку или арматуру делается ручка, которую прикрепляют к диску.

Изготовление классической модели

Построение надежного ТТ-котла, способного прослужить более 15 лет, требует применения таких материалов:

• сталь низкоуглеродистая листовая марки Ст10—20 толщиной 4 мм для изготовления топливника;
• то же, толщиной 3 мм – на водяную рубашку и дверцы;
• полоса металлическая сечением 20 х 3 либо 20 х 4 мм;
• кусок трубы диаметром 150 мм на дымоход;
• труба Ø57 мм с толщиной стенки не менее 3,5 мм на теплообменник;
• профильная труба 6 х 4 см для воздуховода;
• уголок с шириной полок 5 см из толстого металла (4—5 мм) на колосниковую решетку;
• тонколистовая сталь с порошковой покраской для наружной обшивки.

Из дополнительных материалов понадобится базальтовое волокно плотностью 80—100 кг/м³ для теплоизоляции корпуса и асбесто-графитный шнур на уплотнение притворов дверей. Комплект автоматики и вентилятор, о котором упоминалось в предыдущем разделе, — польского производства, модель KG Elektronik SP-05. На рынке есть и китайские аналоги, они стоят дешевле.

Шаг первый – сварка корпуса

Чтобы сварить топливную камеру, необходимо порезать металл 4 мм на заготовки по размерам, указанным на чертеже. Собирать начинайте с дна зольника – прихватите к нему боковые стенки и крышку, а затем сформируйте обрамления для загрузочной и прочистной дверки, как это сделано на фото.

Дальше действуйте по такому алгоритму:

1. Приварите внутри топливника опоры для колосников, а снаружи – клипсы из стальной полосы для монтажа водяной рубашки.
2. Установите и обварите листы 3 мм наружной обшивки водяной рубашки. Заметьте, что она берет свое начало от верха зольной камеры.
3. В верхний отсек, который впоследствии заполнится теплоносителем, врежьте 4 жаровых трубы Ø50 мм, такие же патрубки поставьте на подключение к системе отопления.
4. Прикрепите к агрегату ножки из отрезков любого металлопроката и вмонтируйте дымоходный патрубок на выходе из огнетрубного теплообменника.

Заметьте, жаровые трубы сходятся пучком к дымоходному патрубку

Этап второй – монтаж навесных элементов

Дверцы топливной и зольной камеры делаются путем изгибания краев заготовок и приварки внутреннего обрамления, куда укладывается базальтовый утеплитель. Сверху изоляция герметично закрывается крышкой, а в получившийся паз по периметру створки плотно вставляется асбесто-графитный шнур.

Что еще нужно сделать:

1. Прикрепить ручки и петли к корпусу, а дверцы покрыть термостойкой эмалью.
2. Сварить из уголков колосниковую решетку и поставить ее на место.
3. Изготовить воздуховод с ответным фланцем и приварить к задней стенке, как продемонстрировано на фотографии.

Чтобы утеплить и облицевать самодельный ТТ-котел, на углах водяной рубашки необходимо приварить закладные детали из любого металла, лишь бы его ширина не превышала 20 мм (на задней стенке – 4 см). Также предусмотрите стойки для крепления ЭБУ на верхней части агрегата.

Окончательная сборка отопителя

Теплоизоляция котлового бака выполняется просто – стенки обкладываются снаружи плитами базальтовой ваты, которые фиксируются шнуром. Проследите, чтобы утеплитель плотно прилегал к обрамлению загрузочного и зольного проема, а также к профильной трубе воздуховода.

Так монтируется блок управления и вентилятор

Последний шаг – обшивка теплогенератора металлом с полимерной покраской, прикручиваемым саморезами к ранее приваренным закладным деталям. После этого навешиваются дверцы и устанавливается блок автоматики с вентилятором. Разобраться в процессе сборки вам поможет авторское видео от разработчика данного ТТ-котла продолжительного горения Виталия Дашко:

Сложно, но выполнимо – горение топлива сверху вниз

Даже на примере обычной спички вы сами можете убедиться в эффективности горения сверху вниз. Спичка в вертикальном положении с пламенем внизу выделяет тепло, которого хватит, чтобы нагреть градусник до 60 °С. Если же спичку перевернуть, за счет долгого горения градусник можно нагреть до 120 °С. В масштабах отопительного котла этот принцип обеспечивает равномерное и длительное горение топлива, однако в этом случае обязательно нужна водяная рубашка, которая охватит всю поверхность топочной камеры. Регистры в подобной конструкции не обязательны, однако их наличие добавит 5–10 % к общему КПД котла.

Чтобы изготовить такой дровяной котел своими руками, вам понадобится мощная болгарка для резки металла и еще одна для выполнения шлифовальных работ. Впрочем, металл лучше порезать при покупке на металлобазе, поскольку при резке болгаркой высока вероятность перегреть материал в месте реза, из-за чего он станет слишком хрупким. Также нужен хороший сварочный аппарат. Листовой металл выбирайте толщиной минимум 4 мм, желательно жаростойкий. Понадобится и несколько труб, одна диаметром 300 мм и длиной метра полтора-два с толщиной стенок 3–4 мм и трубы с диаметром 60 мм и 100 мм – первая для распределителя воздуха, вторая для дымохода.

Шаг 1: Корпус

Из листового металла для трубы диаметром 300 мм вырезаем дно и привариваем к торцу. Это и будет нижняя часть котла. Можно придумать удобные ножки, хотя если котел будет стоять на бетонном основании, в них нет нужды.

Шаг 2: Распределитель воздуха

Из листового металла своими руками вырезаем круг на 20 мм меньше диаметра корпуса. В центре круга высверливаем отверстие диаметром 20 мм. С одной стороны привариваем трубу 60 мм – высота трубы чуть больше высоты корпуса. Верхний торец оборудуют заслонкой для регулировки подачки воздуха. С другой стороны круга нужно приварить крыльчатку и металлические лопасти шириной не более 50 мм – лопасти служат для равномерного распределения воздуха.

Шаг 3: Дверцы и крышки

Дверца для удаления золы вырезается внизу котла. Петли и задвижки привариваются к дверце. Наверху котла вырезаем заслонку на том уровне, где будет расположено топливо при максимальной загрузке – она будет служить для розжига. Топливо в этой модели загружается через верхнюю крышку, в которой проделано отверстие для трубы распределителя. Крышку своими руками следует выполнить очень точно, чтобы она плотно прилегала к камере сгорания и не пропускала дым.

Шаг 4: Дымоход

Дымоход приваривается в верхней части котла из трубы диаметром 100 мм

Важно, чтобы как минимум на 40–45 см она отходила от котла в горизонтальном положении – так продукты горения будут медленнее покидать трубу и лучше отдавать тепло в теплообменник

Шаг 5: Теплообменник

Емкость с теплоносителем, через которую будет проходить дымоход, необходимо тщательно изолировать утеплителем, чтобы она не отдавала тепло в котельной.

В таком котле следует использовать только хорошо высушенные дрова, качественный уголь или торф. Загружать его следует как можно плотнее, не оставляя промежутков. Сверху для быстрого возгорания можно немного сбрызнуть смесью для розжига. Через открытую верхнюю заслонку подбрасываете лучину и, как только топливо загорится, прикрываете ее, чтобы кислород поступал в ограниченном количестве.

оплата ON-LINE

Самое популярное

Котлы длительного горения – закладка дров два раза в сутки!

Эта конструкция понравится тем, кто нечасто бывает дома или не хочет постоянно загружать топливо. Агрегаты длительного горения представляют собой разновидность твердотопливного котла, в котором процесс горения (тления) происходит в верхней части топливного слоя, соответственно, и воздух подается сверху. По всему диаметру корпуса идет встроенный водяной контур, благодаря чему теплоноситель прогревается хорошо независимо от того, на какой глубине происходит горение. За счет горения только верхнего слоя длительность работы котла на одной загрузке дров составляет до 30 часов, а некоторые модели, которые подходят для любого вида топлива, могут работать на угле почти неделю! В большинстве котлов нет никакого энергозависимого оборудования, к тому же стоят они относительно недорого, и их можно сконструировать самостоятельно.

Правда, у таких конструкций есть и минусы, в частности, подкидывать топливо в процессе горения котла невозможно. Влажные дрова для топки не подходят, они должны быть хорошо просушены как минимум до 20 % влажности и распилены на короткие бруски. Если отапливать углем, то только высококачественным, с низким содержанием шлаков. Еще один существенный минус – ограниченные мощности агрегатов. Большинство самых популярных моделей работают в рамках 40 кВт.

Упомянем также и о пеллетных котлах – это разновидность твердотопливных, с той лишь разницей, что вместо дров или угля используются топливные гранулы из отходов деревообрабатывающей промышленности. Большинство агрегатов оборудованы специальным бункером, откуда топливо попадает в топочную в автоматическом режиме.

Емкости для воды и теплообменников

Чтобы установка твердотопливного котла была эффективной, рекомендуется наличие двух баков. Для этого используется нержавеющая сталь. Если есть навыки обращения со сварочным аппаратом, тогда процедуру можно сделать своими руками. В противном случае стоит обратиться к профессионалам.

Самодельный теплообменник

Самодельный теплообменник – набор водопроводных труб. Используя сварку, их соединяют, чтобы сделать контур с наибольшей внешней поверхностью. Такой подход позволит осуществлять оперативную, эффективную теплоотдачу теплоносителю от топлива, которое сгорает.

Инструкция по изготовлению

Приступая к производственному процессу, необходим начать с подготовки всего самого необходимого:

• Трубы со следующими диаметрами – 30 см, 5-6 см, 10 см (толщина стенок каждой – не менее 3 мм)
• Стальной лист по толщине более 4 мм
• Болгарка
• Аппарат для сварки
• Ручные инструменты

Располагать котел рекомендуют на выровненной твердой поверхности. Если такая установка будет монтироваться дома в котельной, следует подумать об обустройстве фундамента, несколько слов о котором будет сказано позже.

Приступаем к изготовлению котла:

1. Берется подходящая по характеристикам труба и отрезается кусок от 70 до 100 см. Малая длина не позволит загрузить достаточное количество дров, большая – сделает закладку крайне неудобной
2. Теперь необходимо соорудить распределитель. Чтобы он свободно двигался, его диаметр делается на 15-25 мм меньше основной трубы

В центре круга требуется просверлить отверстие диаметром 15 мм – через него будет поступать воздух в камеру горения. Чтобы диск плотно не прилегал к паленьям и оставалось пространство для циркуляции воздуха, необходимо приварить ко внутренней его стороне крыльчатку – несколько пластин высотой до 5 см

Труба диаметром 5-6 см приваривается по центру регулятора, при этом ее высота делается на 10-15 см больше котла
Как упоминалось ранее, вверху рекомендуется сделать заслонку, которая позволит регулировать тягу в любой момент, тем самым контролируя процесс тления
Внизу болгаркой вырезается дверца, посредством которой будет удаляться зола

Также в нижней части котла надежно приваривается дно
Вверху необходимо пустить горизонтальную дымоходную трубу диаметром 8-10 см и длиной не более 40 см (именно она пропускается внутри теплообменника)

Завершающий штрих конструкции – крышка для котла, в которой вырезано отверстие под воздухозаборную трубу. Она должна как можно плотнее запирать камеру

Хорошей альтернативой дровам является брикеты отопления — смотрите наш обзор

Дымоход и отражатель

Стенки котла будут постоянно раскаляться и излучать тепловую энергию. Если установка монтируется для отопления небольшого помещения, следует расположить вокруг нее отражатели – они будут распределять поток, увеличивая поступления тепла во внутрь.

Если печь будет располагаться в помещении с постоянным пребыванием людей, следует подумать об их безопасности. Один из вариантов решения вопроса – обложить конструкцию кирпичной кладкой.

Дымоход можно сделать из трубы 20 мм. Горизонтальный прямой участок должен на 5-10 см быть больше диаметра топочной. Выводить его на улицу необходимо с минимальным количеством перегибов – 2 по 45 градусов.

Несколько других особенностей:

• Дымоход рекомендуется делать разборным, чтобы 2-3 раза в сезон его можно было без труда почистить от копоти
• Соединяться участки дымохода должны в направлении, противоположном движению газа
• Все конструкции и предметы, которые подвержены легкому воспламенению, должны быть отнесены на безопасное расстояние

Возводим фундамент

Можно предположить, что печь длительного горения на дровах будет постоянно разогреваться до высоких температур. Простой выровненный пол для не нее является не самым лучшим решением – следует возвести фундамент.

Основание можно выложить из жженого кирпича или бута. Они не раскаливаются под действием повышенных температур. Все те, кто желает сделать более основательный фундамент, могут залить цельную монолитную плиту.

Котел можно также установить на ножки, которые легко варятся из швеллера. Они прячутся от глаз за кирпичной кладкой.

Использование котла

Поступать в котел длительного горения на дровах воздух должен, в отличие от классической печи, в определенном количестве. Чтобы этого достичь, закладку необходимо делать в полном объеме, стараясь не оставлять свободных полостей. Рекомендуется к поленьям добавлять опилки, пеллеты, торф или сгораемый мусор.

Закладывать топливо необходимо по следующей инструкции:

1. Снять крышку и удалить регулятор с бака
2. Заложить плотно топливо
3. Разбрызгать поверху горючую жидкость
4. Установить регулятор, накрыть крышкой и открыть заслонку
5. Брось в воздушную трубу лучину и когда начнется тления заслонку прикрыть

Подводим итоги

Простой котел длительного горения на дровах готов. У становить такую конструкцию можно в любом неотапливаемом помещении: от небольшого гаража до мастерской. Если все было сделано правильно – сомневаться в эффективности и высоком КПД не придется.

Преимущества и недостатки

Котлоагрегата такого типа обладают весьма солидной стоимостью и самое большое его преимущество в том, что такие конструкции, возможно, изготавливать своими силами.

Главные положительные преимущества котлоагрегатов длительного горения:

1. Эффективность процесса горения, обеспечивает сверхвысокий КПД порядка 95%.
2. Применение в схемах автономного теплоснабжения для отопления и ГВС.
3. Экономичность выработки тепловой энергии.
4. Надежность и длительные сроки эксплуатации.
5. Высокая экологическая безопасность, из-за использования пиролизного газа.
6. Мультитопливность — способность использовать практически все виды твердого топлива.

Котлы длительного горения, выполненные своими руками, обладают рядом недостатков:

1. Значительные габариты.
2. Обязательная установка в отдельном помещении — топочной, что нужно учитывать, перед тем, как сделать котел длительного горения своими руками.
3. Необходимость постоянного обслуживания.

Альтернативные варианты для самостоятельного изготовления

Помимо твердотопливных и электрических котлов для самостоятельного изготовления подходит целый ряд альтернативных отопительных агрегатов:

1. Индукционные котлы

Представляют собой трансформаторы, состоящие из первичной и вторичной обмотки. В таком котле электроэнергия на внешней обмотке преобразовывается в вихревой ток, а созданное магнитное поле передаётся на внутреннюю, которая отдаёт энергию теплоносителю.

1. Конденсационные котлы

Сохраняют тепловую энергию конденсата, поэтому считаются более эффективными, чем газовые и даже твердотопливные. Конденсация пара происходит в теплообменнике со специальной конструкцией – именно она обеспечивает таким котлам 15-20% преимущество по КПД перед традиционным газовым оборудованием.

1. Жидкотопливные котлы

Такие агрегаты испаряют отработку, после чего сжигают её пары. Получаемая таким образом энергия передаётся на теплообменник, который нагревает тепловой агент отопительной системы. Оборудование этого типа имеет два существенных недостатка – низкий КПД и большое количество выделений в атмосферу.

1. Комбинированные котлы

Это оборудование является универсальным в применении, однако для его самостоятельного изготовления понадобиться недюжинная сноровка и отличные знания принципов работы различных видов отопительной техники. Отдельные компоненты таких агрегатов могут стоить достаточно дорого, но в целом комбинированные котлы способны окупиться за не более чем 5-6 сезонов.

2 Устройство продолжительного горения – классическая схема

Предлагаемая конструкция имеет мощность 22 кВт, КПД 75%. Работает на дровах 10 часов без догрузки, на угле – сутки. Топка имеет объем 83 литра до нижнего края загрузочного отверстия. Котел оборудуется автоматикой польского производства: блоком управления с термодатчиком KG Elektronik SP-05 и вентилятором DP-02. Общий вид показан на чертеже.

Работает устройство следующим образом:

1. 1. В топливник загружаются дрова и поджигаются. Дверцы закрываются герметично.
2. 2. На блоке управления выставляется требуемая температура нагрева, не менее 50°. Нажимается кнопка блока и вентилятор начинает нагнетать воздух.
3. 3. Когда достигается выставленная температура, прекращается подача воздуха вентилятором. Дрова медленно тлеют, тепла дают очень мало.
4. 4. Через некоторое время температура падает. Вентилятор опять включается и продолжается горение.

Электронный блок регулирует процесс горения, который происходит при максимальной эффективности. Тление практически отсутствует, применяются режимы интенсивного горения и ожидания.

На следующем рисунке показан вид изнутри.

Твердое топливо сжигается по классической схеме: тепло напрямую передается на стенки водяной рубашки и свод бака. В него вмонтирован теплообменник, забирающий тепло от газов. В топку черех воздуховод снизу подается подогретый воздух. Топливо, загруженное в больших количествах, обеспечивает продолжительное время работы котла. В ожидании, когда отключается вентилятор, воздух полностью перекрывается гравитационной заслонкой, срабатывающей от автоматики, естественная тяга перекрывается.

Чертеж демонстрирует заднюю часть с жаротрубным теплообменником.

Установка и монтаж

В заключение, важный вывод

Из сказанного видно, что решение вопроса о том, как подключить газовый котел с твердотопливным, зависит от финансовых возможностей, общей отапливаемой площади и требуемого уровня безопасности. Если позволяют финансы и дом большой, то лучше всего использовать теплоаккумулятор, а в маленьком доме будет отлично работать и последовательная схема.

Однако, как показывает опыт, оптимальным вариантом является система с гидравлическим разделителем 93х ходовым клапаном). При настенном газовом котле требуется купить только 2 насоса – на твердотопливный котел и в целом на систему. А сам разделитель, по своей сути, является тепловым аккумулятором в миниатюре, только без змеевика. Единственный недостаток заключается в том, что твердотопливный котел работает в закрытой системе циркуляции, что снижает уровень безопасности в случае отключения электроэнергии.

Варианты котлов с работой на разном топливе

котлов на твердом топливе

Существует несколько схем обвязки двух котлов для совместной работы. Самые распространенные это:

• последовательная установка;
• параллельное подключение двух источников тепла к системе отопления;
• подача тепла от котлов через гидравлический разделитель;
• использование аккумулятора тепла.

Каждый из способов имеет свои преимущества и недостатки. Одна схема обойдется дешевле, но потеряет в надежности. Другая стоит дороже, но выигрывает с обеспечении более стабильной работе и увеличении экономии топлива.

Последовательная установка

Теплоноситель из обратки сначала поступает в менее мощный источник тепла, а после этого в следующий. Система отопления закрытого типа с одним общим расширительным баком. Обвязка потребует минимальных финансовых затрат, однако может использоваться только в небольших жилых домах с отапливаемой площадью не более 120 м2.
