Делаем кондуктор для сверления отверстий своими руками

Разновидности

Активный рост популярности самостоятельного изготовления и сборки мебели привело к тому, что на рынке инструментов появилось множество интересных и полезных решений. Товарищ еще много лет назад привез мне из города Минск оригинальный универсальный кондуктор, которым я до сих пор пользуюсь.

Если взглянуть на ассортимент, то все заводские или фабричные кондукторы условно можно разделить на 2 категории. Это универсальные и узкоспециализированные приспособления. Шаблон первого типа подходит для выполнения разных задач, работая с типовыми мебельными элементами. Их можно использовать при сверлении разных материалов и выполнения всевозможных операций. Именно универсальные модели получили широкое распространение в быту и среди тех, кто собирает столы своими руками, изготавливает оригинальные конструкции.

Кондукторы можно классифицировать в зависимости от их конструктивных особенностей и функционала.

Здесь фактически выделяют 3 основные разновидности

Именно на них домашним мастерам стоит обратить свое внимание

• Накладные. При работе с кондуктором, его требуется приложить к материалу в нужной точке, зафиксировать зажимом, если он есть, или удерживать рукой. Подходит для сверления плоских деталей;
• Поворотные. Тут рабочая часть может перемещаться в вертикальной и горизонтальной плоскости. Незаменимый кондуктор, если сверлить требуется элементы со сложной геометрической формой, а также для отверстий под углом;
• Опрокидываемые. Это вариант для тех ситуаций, когда сверлить приходится в перпендикулярной плоскости.

Есть категория кондукторов, которые созданы под конкретные задачи и работу с определенными креплениями. Так выделяют инструменты для шкантов, под конфирматы, уголки, винты и пр. Есть и такие решения, которые применяются для монтажа фурнитуры для корпусной мебели и не только.

Преимущества и недостатки мебельного кондуктора

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

Мебельные кондукторные приспособления отличаются рядом преимуществ.

1. С помощью шаблонов происходит точное наклонное и прямое сверление под конфирмат.
2. Применение инструмента не требует предшествующей калькуляции и нанесения точек под сверло, что облегчает сборку мебели.
3. С мебельным приспособлением продукция собирается быстрее.
4. Можно сверлить сразу несколько отверстий, не делая разметки.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Среди недостатков мебельного кондуктора отмечается только один – недешевая цена столярного прибора. Поэтому многие профессиональные столяры делают кондукторы для сборки мебели своими руками.

Кондуктор мебельный (минификс) схема сборки

Как правильно выбрать мебельный кондуктор

Разметочный кондуктор Assistant – многофункциональное кондукторное устройство, которое при использовании соответствующих втулок можно применять не только для выполнения разметки, но и для присадки отверстий

Прибор для сборки мебельных изделий значительно облегчает профессиональным мастерам рабочий процесс и позволяет сделать точную разметку для отверстий под сверло. Каждый специалист предпочитает приобрести качественное оборудование.

Кондуктор Dubel-Profi – недорогое, но функциональное устройство для домашнего использования, в комплект которого входят различные приспособления, упрощающие работу множества операций

Как выбрать мебельный кондуктор для сборки мебели.

1. Продумать, какой именно вид инструмента понадобится для выполнения работы.
2. Тщательно осмотреть покупаемое изделие и изучить маркировки.
3. Выбирать продукцию, изготовленную из качественного материала. Например, из нержавеющей стали.
4. Отдавать предпочтение инструментам, изготовленными проверенными мировыми производителями.

Кондуктор «Кондор» позволяет высверливать перпендикулярные отверстия нужного диаметра, выбирая расстояние между ними и меняя втулки, входящие в комплект

Выбрав надежный прибор, мебельщики смогут работать намного быстрее, что важно в современном мире. Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Сколько стоит потолок

Специально для вас мы выяснили, сколько же могут стоить такие потолки в столице России и в ее северной столице. Цены по регионам могут немного отличаться, но в сущности не критично. Итак, в Москве потолок Грильято за 1 м2 будет стоить примерно от 200 до 1500 руб. в зависимости от вида, индивидуальных предпочтений и особенностей помещения. Сюда следует добавить стоимость установки за квадратный метр в пределах 200-250 руб. В Санкт-Петербурге метр квадратный грильято стоит от 100 руб. и выше.

Способы и сферы применения кондуктора

Существует много способов использования подобного оборудования. Естественно, основной сферой считается строительная отрасль.

Мебельная промышленность

При сборке мебели может оказаться, что некоторых отверстий не хватает. Именно по этой причине придется сверлить различные детали своими руками. Чтобы выполнение работы не вызвало сложностей, необходимо использовать кондуктор. Это сделает сборку мебели точной и быстрой. Применение подобного оборудования действительно актуально, если у вас нет сверлильного станка.

Хотя сегодня существует большой выбор фурнитуры и крепежных изделий, в процессе сборки мебели по-прежнему часто используются шканты. Их необходимо устанавливать очень точно, иначе детали будут смещены. Чтобы избежать такого неприятного последствия, следует воспользоваться кондуктором.

Сверление труб

При необходимости подготовки отверстий в трубах и различных заготовках цилиндрической формы использование сверла окажется не лучшей идеей, поскольку оно нередко соскальзывает, а значит, отверстия не будут иметь нужной формы. Чтобы облегчить выполнение работы, следует воспользоваться универсальным кондуктором.

Стоит отметить, что существует специальное оборудование, которое позволяет выполнять перпендикулярные отверстия, а это очень важно при обработке скругленных элементов и кромок заготовок

Эксплуатация

Навесной тип чаще используется не в помещении, а на улице, поэтому и уход за ним нужен детальней, чем за внутренним замком.

В технологии изготовления навесных запирающих конструкций используют металлы нескольких вариантов: чугун, латунь, сплавы алюминия, сплавы стали. Некоторые из них не подвергаются коррозии, но они стоят дороже.

Материалы, считающиеся коррозийными, обеспечены защитным покрытием, которое защитит изделие от влияния окружающей среды.

В условиях постоянного нестабильного климата или при повышенной влажности, требуется защитить устройство от влияния этих факторов.

Видео: Современная квартира в скандинавском стиле

Как выбрать?

На сегодняшний день рынок строительного оборудования инструмента (как бытового, так и профессионального) не испытывает недостатка в предложениях производителей кондукторов разных модификаций. С одной стороны, широкий ассортимент позволяет подобрать наиболее подходящую модель шаблона в каждом конкретном случае. С другой стороны, не имея достаточного опыта, в подобном разнообразии можно легко запутаться. Прежде всего, при выборе приспособления для разметки и сверления необходимо учитывать задачи, которые оно будет выполнять.

С учетом особенностей описываемого инструмента на стадии выбора стоит уделить внимание его функциональности. Не менее важным моментом при этом будет перечень дополнительных приспособлений, которые входят в комплект кондуктора:

• линейки;
• сменные втулки;
• фиксаторы в виде зажимов.

Все подобные элементы значительно упрощают использование самого кондуктора, а также процесс сборки столярных конструкций в целом.

Особого внимания заслуживает материал, из которого изготовлен шаблон. Качественные современные кондукторы изготавливаются из прочного дерева, а чаще всего из нержавеющей стали, характеризующейся максимально длительным сроком эксплуатации. Однако в продаже также встречаются устройства, выполненные из пластика и стекла.

Естественно, при выборе конкретной модели следует акцентироваться на качестве изготовления, то есть уделять соответствующее внимание осмотру изделия. Немаловажный момент – это изготовитель инструмента

Известные компании вряд ли будут рисковать своей репутацией, выпуская на рынок некачественную продукцию.

Покупной или самодельный кондуктор?

Кондукторы продаются практически в любом строительном магазине, однако готовая продукция может не подойти для конкретных целей

Также важно помнить, что стоимость устройства зависит от назначения, размеров и фирмы-производителя. Самые простые варианты стоят недорого, чего нельзя сказать о профессиональном оборудовании с большим количеством дополнительных функций

Многие потребители предпочитают делать кондуктор своими руками. Для этой цели потребуется металлический лист или деревянная доска. Здесь подготавливают отверстия, которые выступят в роли направляющих. В целом с такой работой справится каждый.

Создание кондуктора своими руками

Как уже упоминалось, сделать подобное изделие для сверления можно самостоятельно. Для этого нужно подготовить сварочный аппарат, болгарку, дрель и несколько слесарных инструментов. Также потребуется арматура размерами 10х10 мм.

• Заготовку зачищают наждачной бумагой и выполняют разметку. Согласно принятым стандартам расстояние между центрами должно составлять около 32 мм.
• Далее высверливаются шаблонные отверстия.
• Следующий этап – создание упора. Это может быть металлическая пластина толщиной в 1 мм. Ее аккуратно сгибают и подготавливают место для резьбы.
• Затем обе детали аккуратно соединяют.

Чтобы процесс сверления отверстий не вызвал никаких сложностей, стоит использовать кондуктор. Подобное оборудование действительно незаменимо в процессе сборки мебели. Его можно приобрести, но лучше сделать своими руками, ведь самодельное устройство точно подойдет под конкретные нужды.

Что это такое

В разговоре о том, какие инструменты нужны мебельщику, я упустил такой важный момент как кондуктор. Не могу сказать, что это элемент первой необходимости, но без него решать некоторые задачи намного проще и быстрее.

Мебельные кондукторы представляю собой довольно простые механические приспособления. Они нужны для того, чтобы упростить и ускорить процесс сверления различных отверстий. Используя такой предмет, можно выполнить отверстие по разметке и с оптимальной точностью и требуемым углом наклона. Его активно применяют в процессе сборки мебели, при выполнении разных столярных задач. Кондуктор прекрасно подходит для бытового применения, поскольку всегда можно выполнить его своими руками или же приобрести небольшой инструмент для личного пользования.

По сути речь идет о шаблоне под отверстия с разным диаметров. Основная часть инструмента представлена в виде бруска прямоугольной формы, выполненного из прочного материала. На бруске присутствуют отверстия.

Чтобы упростить работу с кондуктором, многие модели оснащаются дополнительными механизмами регулировки и фиксации. При желании или необходимости вы можете сделать инструмент своими руками. Причем порой результат оказывается не хуже, чем Черон.

С помощью кондуктора сверло движется в заданном направлении и создает отверстие требуемого размера. При этом сверлится материал строго под прямым углом 90 градусов. Некоторые модели позволяют регулировать угол или же в них изначально задач определенный наклон

Исключить отклонения крайне важно, когда выполняется обработка тонких материалов, торцевых частей дверок и стенок. Вручную выдержать правильный угол сложно

Часто возникает много брака, приходится расходовать лишний материал.

Если вам требуется выполнить множество одинаковых отверстий на разных деталях, или идеально ровно сделать их вдоль одной линии, кондуктор станет просто незаменимым приспособлением.

Разновидность

Все модели независимо от своего применения в той или иной мере делятся на несколько основных групп. Рассмотрим их более подробно:

• Накладные. Это название они получили благодаря особому применению. На выбранную заготовку накладывают оборудование. Фиксируют или оставляют без зажима. Идеально подходит для применения в таких материалах как ДСП.
• Поворотные. Если необходимо сделать проход на цилиндрической поверхности, то обязательно стоит воспользоваться именно таким видом оборудования. Такой вид имеет несколько осей поворота: вертикальная, горизонтальная, наклонная. Для последнего в корпусе имеется направляющая втулка.
• Опрокидываемые. Если необходимо просверлить одновременно на нескольких плоскостях, то стоит воспользоваться этим видом кондукторов.
• Скользящие. Последняя группа не пользуется спросом, так как считается самой неудобной. Перед сверлением необходимо приводить приспособление в рабочее положение. Такой вид невозможно закрепить на поверхности.

Британские и американские единицы

Для сверловки труб и деталей цилиндрической формы

В современной мебели используются не только ДСП, ДВП, МДФ и дерево. В качестве дополнительных элементов могут применяться стальные трубы различного диаметра. Покрытые хромом или из нержавеющей стали, они отлично дополняют общий мебельный ансамбль.

Очень сложно просверлить сферическую поверхность — сверло так и норовит соскользнуть в сторону. Да и разметить не так-то просто, когда отверстий много и они располагаются в несколько рядов.

Для того чтобы из трубы не получился пресловутый дуршлаг, а правильная деталь с точно выполненными отверстиями, понадобится кондуктор — это идеальное решение в создавшейся ситуации.

Есть кондукторы стальные, выполненные в виде регулируемой струбцины. Эта особенность конструкции позволяет зажимать в них трубы разного диаметра и сверлить в них отверстия с высокой точностью.

Не имея возможности изготовить такое приспособление, можно использовать бросовые материалы, сделав ещё более простое устройство, используя брусок и полоску фанеры. Так, брусок, разрезанный вдоль по диагонали на циркулярной пиле, можно прибить гвоздями или прикрутить саморезами под углом в 90° к фанере. Полученное устройство накладывается сверху на трубу, а полоска фанеры, упираясь в стол или верстак, не даёт нарушиться заданному углу. Заблаговременно просверлённые в бруске отверстия нужного диаметра размещены с учётом необходимых расстояний между будущими отверстиями, что позволит быстро и точно просверлить трубу точно по чертежам.

Свежие записи

Виды: выбираем нужный

Виды:

Накладные. Они не нуждаются в фиксации перед их использованием по назначению. Конструктивно простые, мобильные, но их нужно держать свободной от дрели рукой, поскольку зачастую оснастка не закреплена в специальном устройстве, что не очень удобно. Учитывая простоту конструкции сделать его своими руками довольно просто. Применяется при сверлении ДСП и МДФ.

Кондукторы для сверления отверстий под углом. Конструкцию легко представить, поскольку название говорит само за себя. Такая оснастка может быть и накладной. В производстве качественной мебели присутствует и сверление под углом, что представляет не самую простую операцию в производственном процессе — для этого нужен навык. Хотя и в этом случае иногда нарушается нужный угол, сборка в результате не будет уже такой качественной и страдает внешний вид мебели, особенно если она не из ДСП, а из дерева — здесь уж некрасивую сверловку не зашпатлюешь. Оснастка же нужной конструкции полностью избавляет от ненужных проблем.

Поворотные кондукторы. В них имеются откидные кронштейны, и это позволяет произвести сверление на двух смежных плоскостях.

Скользящие редукторы. С их помощью без переустановок можно просверлить несколько отверстий. Для работы с такой оснасткой всё же требуются необходимые навыки.

Тип света

Лампы могут давать разный свет. Осветительные приборы для кухни лучше оснащать лампочками, которые дают нейтральный белый и теплый свет. Хотим отметить, что дешевые люминесцентные лампы категорически не годятся для этих целей.

Они светят очень ярким и голубоватым светом, что пагубно сказывается на психоэмоциональном состоянии человека, да и еда при таком освещении выглядит менее аппетитной.

Для того чтобы подобрать лампочку нужной цветовой температуры, внимательно изучите упаковку перед приобретением. На коробке обязательно проставляют единицы — кельвины, которые указывают на цвет.

Ищете теплый, тогда вам подходит диапазон от 2700 до 3300 кельвинов, нейтральный обозначают меткой от 3300 до 5300.

Немаловажным показателем является и стандарт Energy Star, он отражает энергоэффективность лампы. Маркировка А и В указывает на то, что прибор будет употреблять меньше энергии, что позволит сэкономить семейный бюджет.

Учтите наши рекомендации, и освещение на кухне будет комфортным!

Делаем своими руками

Теперь поговорим о том, как можно изготовить самодельный кондуктор. Остановимся на простой модели, поскольку нечто сложное делать своими руками не стоит. Лучше сразу купить качественный инструмент от проверенного производителя.

Изготавливаются кондукторы из отрезков арматуры, пластик и металлических брусков. Можно взять и дерево, но оно менее долговечное.

Из инструментов вам потребуется подготовить набор, состоящий из:

Как вы поняли, линейка и карандаш требуются для разметки. Задача не самая сложная, потому вам наверняка удастся с ней справиться. В довесок посмотрите наглядное видео.

За основу возьмем отрезок металла и будем делать кондуктор под конфирматы или мебельные евровинты.

• возьмите брусок металла с сечением около 10х10 мм;
• болгаркой или лобзиком отрежьте элемент нужной длины;
• напильником выровняйте все неровности и шероховатости;
• нанесите разметку под будущие отверстия в кондукторе;
• центр отверстия должен быть в 8 мм от боковой грани;
• от торца отступите 32 мм;
• между каждым следующим отверстием также 32 мм;
• сверлом на 5 мм выполните отверстия;
• зачистите края наждачкой;
• из металлической пластины выполните упор;
• согните в тисках заготовку, выдержав прямой угол;
• зафиксируйте детали струбцинами;
• со стороны металлической пластины выполните отверстия под размер винтов;
• нарежьте резьбу;
• соедините компоненты;
• обработайте края, лишние части отрежьте.

Не могу сказать, что задача предельно простая. Тут есть свои сложности и нюансы. Плюс вечная проблема самодельных кондукторов в том, что в них выдержать прямой угол отверстия удается далеко не всем.

Потому я придерживаюсь мнения, что кондуктор лучше купить. Это недорогое удовольствие, зато очень полезное, с выверенными размерами и удобной конфигурацией.

Подписывайтесь, задавайте вопросы, оставляйте отзывы и рассказывайте про наш проект своим друзьям!

Watch this video on YouTube

Особенность мебельного кондуктора

Мебельный кондуктор, по сути, представляет собой шаблон. Для использования его фиксируют на нужной части, устанавливая гильзу на необходимом расстоянии. В нее ставится фреза соответствующего диаметра, чтобы просверлить отверстие.

Мебельный шаблон – это приспособление, которое ускоряет и облегчает процесс производства деревянных конструкций.

Плюсы кондуктора для сборки мебели:

• значительно упрощает процесс;
• результат получается более аккуратным;
• легче делать точные замеры и следовать им при сверлении;
• меньше времени тратится на работу.

Отдельная особенность такого приспособления – сфера его применения не ограничивается сборкой мебели.

Можно приобрести заводское приспособление или сделать самостоятельно.

После того, как закончите интерьер, можете использовать такой шаблон в строительстве и даже машиностроении. Кондуктор можно использовать для сверления не только на фанере и дереве, но и цилиндрических деталях.

Кондуктор для сверления отверстий

Сверлильный кондуктор, как правило, представляет собой планку (пластину) с отверстиями и втулками (гильзами). Посредством кондуктора значительно проще, например, сверлить трубы.

Что касается производства мебели, то здесь они тоже применяются, хотя и относительно недавно.

С помощью такой оснастки производитель избавлен от следующих проблем:

• Разметка.
• Кернение (точечные углубления в материале под сверло).
• Сверловка с соблюдением перпендикулярности.

Последнее особенно сложно выполнимо, поскольку требует серьёзных навыков, обретаемых только с годами.

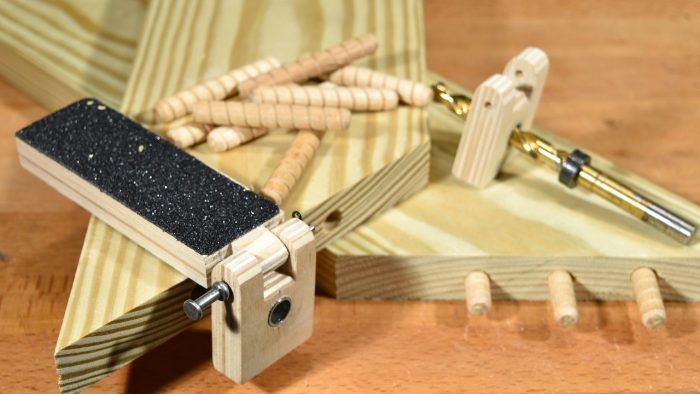

Некоторые операции, например, сверловка под шканты (короткие деревянные стержни, предназначенные для скрытой стыковки деталей), требует очень точной разметки, и не менее точной сверловки под углом 90°.

С таким приспособлением, как кондуктор, эти задачи решаются легко и просто.

Советы по выбору

Мебельный шаблон либо кондуктор делают не только из угольников и линеек, но и из многих других элементов, которые можно найти в арсенале каждого рачительного хозяина. Изделия, изготовленные самостоятельно, могут предусматривать узкую направленность. Например, кондуктор для создания мелких проемов для ручек, петель и прочих деталей. Такие приспособления подойдут для производства, где компоненты мебели штампуют небольшими партиями.

Советы по самостоятельной покраске мебели, выбор состава, этапы работы

Для глобальной промышленности рекомендовано приобретение профессионального кондуктора для изготовления мебели

Важно учесть, что такое оборудование стоит недешево. Однако с профессиональными разметочными шаблонами любой предмет обстановки будет сделан качественно

Если есть желание смастерить устройство самостоятельно, потребуются такие инструменты:

• дрель (лучше электрическая);
• набор слесаря;
• болгарка для работы по металлу;
• подходящий материал (арматурный прут либо прочее).

Для изготовления мебельного кондуктора необходимо предварительно подготовить точный чертеж с правильно подобранными размерами. Для составления эскиза можно скачать шаблоны с тематических ресурсов или взять образец у мастера, занимающегося ремонтными работами. Точность разметки стоит перепроверить несколько раз, иначе изделие окажется некачественным, соответственно, непригодным для работы. После изготовления чертежа выполняют следующие шаги:

1. С помощью болгарки или ножовки арматурный прут разрезают на части.
2. Проделывают отверстия на 0,8 см от края будущего инструмента.
3. Между разметками под сверло замеряют расстояние в 3,2 см. Радиус отверстия должен составлять 0,5 см.
4. Чтобы пользоваться устройством было удобно, можно добавить упор. Делают его из металлической пластины, согнутой под углом 90 градусов. Готовую деталь крепят на будущий кондуктор.
5. Все комплектующие конструкции крепко фиксируют струбциной и соединяют крепежными элементами.

Выбирая оборудование, в самом начале необходимо обратить внимание на его многофункциональность. Некоторые изделия не только помогут разметить мебельные элементы, но также позволят сделать присадку для каждого отверстия

В комплекте с шаблонами и кондукторами должны идти зажим, сменная втулка, линейка. Все эти устройства значительно упростят процесс сборки, изготовления предметов интерьера. Благодаря наличию подобных приспособлений отверстия получаются ровными.

Как выглядит мебельный шкант, его назначение и разновидности

Изготавливают оборудование из дерева или качественной нержавеющей стали, которая продлевает срок службы инструмента. Однако на рынке также представлены изделия из пластика, стекла, которые ни при каких условиях не стоит приобретать — долго они не прослужат. Придя в магазин, необходимо осмотреть товар, изучить его маркировку. Материал изготовления должен быть долговечным, износостойким. Лучше остановить выбор на нержавеющей стали. Немаловажный фактор — популярность бренда. Проверенные производители уделяют много внимания качеству продукции, чтобы не потерять авторитет перед клиентами.

Кондукторы и шаблоны дают возможность делать качественную разметку для отверстий, а затем сверлить их под необходимым углом. Широкий ассортимент приспособлений позволяет выбрать подходящий вариант для конкретного случая. В результате применения устройств можно изготовить мебель, которая прослужит в течение длительного периода.

Многофункциональность

Срок службы инструмента

Материал изготовления

Популярность бренда

Обои для рисования

Творческие проявления ребенка, оставленные на стенах, нередко вызывают у родителей ужас. Но пугает их не то, что там изображено, а безнадежно испорченное покрытие. К счастью, сегодня в продаже можно встретить специальные обои с не полностью закрашенным рисунком – эта возможность предоставляется юному художнику, помогая ему развивать креативные способности.

Также существуют обои-аппликации, позволяющие создать объемную мозаику, используя клей, кисточку и схему сборки. Как вариант можно использовать раскраски для стен, где остается только подобрать нужные цвета для любимых героев.

Если детские «художества» на стенах являются нежелательными, стоит приобрести большую доску, где ребенок может рисовать фломастерами или цветными мелками. Для этой же цели на стене можно закрепить прозрачную панель, изготовленную из пластика или стекла. Также альтернативой является самоклеящаяся пленка, из которой дети могут сделать все, что им захочется, после чего вырезать это и прикрепить к стене. В продаже можно найти и готовые наклейки.

Отделка детской комнаты – задача не из легких. От того, насколько правильно подобраны материалы, из которых изготовлены все детали интерьера, в том числе и обои, какое цветовое решение для них выбрано и что на них изображено, зависит настроение ребенка и даже его успехи. А находясь в гармоничном и красивом окружении, маленький член семьи сможет с ранних лет развивать чувство прекрасного.

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

1. В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
2. Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
3. Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
4. Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
5. После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

1. Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
2. Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто,  прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

1. Для этого нам понадобится фанера, толщиной около 15 мм.
2. Делаем три одинаковые заготовки.
3. По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
4. Делаем одно отверстие посередине, которое армируем металлической трубкой.
5. Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
6. В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.
