Каркасный дом на сваях

Обвязка свайного фундамента

Эта стадия сооружения фундамента подразумевает соединение воедино в горизонтальной плоскости выступающих фрагментов опор. Обвязка свай обеспечивает монолитность всего фундамента в целом и служит балансиром стойкости конструкции каркасного дома.

Обвязку делают с помощью металлического швеллера, который крепится к специально приваренному к вкрученным сваям остову. Если винтовые сваи установлены в правильном геометрическом порядке, то их соединение между собой в процессе обвязки пройдет без затруднений. Но если допущены неровности в выступах элементов относительно друг друга, то процесс может затянуться.

Завершается процесс обвязки, как правило, укладкой листами рубероида или другого тепло-гидроизолирующего материала.

На подготовленную площадку монтируют каркас стен – коробку дома. Стены каркасного дома изготавливаются из панелей или предварительно смонтированных щитов.

СтолешницыСтолешницы для кухни: плюсы и минусы

Оформить онлайн займ на карту Сбербанка в Волгограде

Если у вас плохая кредитная история или есть просрочки по существующим кредитам или вы просто потеряли работу, большинство банков откажут вам в получении кредита или кредитной карты

Мы собрали для вас 3 микрофинансовых организаций, которым все это не важно. Здесь вы точно получите быстрый займ на карту Сбербанка, не зависимо от вашей кредитной истории

Деньги дают действительно всем.

Пошаговая инструкция монтажа свайного фундамента

Для работы обязательно нужно 3-5 человек. В одиночку, или даже вдвоем, монтаж свай невозможен. Делается это следующим образом:

1. В первую очередь необходимо рассчитать количество свай, необходимое для фундамента конкретного дома. Это зависит от общей нагрузки на фундамент, предназначения строения, этажность, особенности климата (ветряные и снеговые нагрузки);
2. Далее выясняются геологические особенности местности: промерзаемость грунта, уровень сточных вод, рыхлость почты и другие ее свойства, рельеф местности. Также на схеме отмечается расположение каждой отдельной сваи. Далее их монтаж обязательно делается по схеме, чтобы нагрузка на фундамент была распределена равномерно;
3. По схеме на участке делаем неглубокие лунки, в которые будут потом ввинчиваться сваи. Глубина этих лунок должна быть не более 10-15 см.

Важно! Если свая не вкручивается, лунку можно сделать немного глубже, но не более 25 см. https://www.youtube.com/embed/PIK-gAmqgaY

Свая устанавливается в лунку. В ее верхнем крае устанавливают два длинных стержня по обе стороны. Они будут выступать рычагом для прокручивания свай, и по всем законам физики, чем длиннее рычаг, тем проще крутить. Далее начинают вращения, один человек посередине следит за ровностью ввинчивания (для этого используется строительный уровень, вертикально прикладывается к столбу), двое других берут установленные по бокам стержни и начинают двигаться по кругу.

Важно! Если свая входит неровно, исправить это нужно сразу, и чем глубже она будет входить в почву, тем сложнее будет исправить положение

Когда сваи вкручены, полое пространство внутри них заливается бетоном, для большей прочности в него устанавливают арматуру. Бетон плотно трамбуется и высушивается. Таким образом, внутреннее пространство будет защищено от коррозии. Внешнюю сторону изделия над землей тоже необходимо покрыть защитным слоем, это может быть даже обычная краска. В противном случае металл начнет ржаветь и потеряет свои эксплуатационные характеристики.

Далее следует монтаж ростверка либо нижней обвязки. Для этого подготавливается брус. Он пропитывается и крепится к сваям болтами. После этого можно приступать к возведению стен.

Далее строительство дома выполняется по стандартной схеме

Важно помнить, что при свайном фундаменте коммуникации, особенно это касается сточных и водопроводных труб, ничем не защищены, поэтому их дополнительно утепляют, или даже создают для них специальную утепленную коробку, чтобы трубы не перемерзли зимой

Выбор фундамента

Под каркасный проект подходит несколько типов фундаментов. Это:

• свайно-винтовой
• ленточный
• столбчатый

Постройка на винтовых сваях своими руками имеет ряд преимуществ по сравнению с другими. В первую очередь это возможность установки зимой и осенью. Свайный фундамент не боится морозов, благодаря чему строительство каркасных домов может продолжаться и во время заморозков.

Винтовые сваи следует тщательно осмотреть перед покупкой

Дома на установленном свайном фундаменте могут располагаться в самых трудных для стройки местах – на берегах рек, на склонах, в местах, где почва не только глинистая, но и с повышенной влажностью из-за подземных рек.

Покупка винтовых свай должна производиться только у крупных фирм, которые предоставляют гарантию. Вся продукция должны быть сертифицирована. Каждую сваю желательно осмотреть на предмет повреждений – царапин, сколов, оголение металла. В почвах даже небольшое повреждение, повлекшее удаление защитного слоя краски, повлечет за собой коррозию и разрушение материала.

Сваи легко вкручиваются двумя людьми, а прибор проверяет его вертикальность

Сваи могут загоняться в почву своими руками на разную глубину, в зависимости от местности и проекта. Однако технология требует, чтобы глубина установки была ниже уровня промерзания.

Огромным плюсом винтовых свай является возможность их установки без предварительной подготовки местности. Да и разработан такой фундамент был как раз для сложных участков, где установка других типов основ либо не выгодна, либо вообще невозможна.

Столбчатый фундамент конкурирует с винтовым по стоимости, однако он часто вызывает в стене трещины из-за усадки, а ленточный гораздо дороже, и может быть установлен только в теплое время года.

Что нужно знать о винтовых сваях

Сваи бывают не только стальными винтовыми, но и бетонными. В некоторых случаях, особенно при строительстве крупных и тяжёлых сооружений, предпочтение отдают последним, как более надёжным и долговечным. Но перед тем как сделать свайный фундамент своими руками из бетона, следует провести геологические изыскания и инженерные расчёты, чтобы убедиться в верности принятого решения.

Однако такие затратные мероприятия обычно проводят при строительстве дома из кирпича, бетонных блоков и других массивных материалов. Более лёгкие деревянные, щитовые и каркасные постройки можно ставить на основание из винтовых свай на любых грунтах, кроме скальных.

Но если речь идёт о капитальном строении, расчёт параметров свай все же необходим. Пренебречь им можно только при возведении второстепенных конструкций – беседок, сараев, бань, ограждений. И только для таких конструкций можно использовать самодельные винтовые опоры.

Металлический забор на винтовых сваяхИсточник spravka-region.ru

Составные части сваи

Внешне винтовая свая напоминает садовый бур и состоит из следующих частей:

• ствол из стальной трубы;
• острый наконечник в форме конуса;
• лопасть (винт);
• оголовок.

Основное отличие от бура заключается в перпендикулярном расположении лопасти относительно ствола, что позволяет ей входить в грунт, не взрыхляя его и не нарушая плотность.

Второе отличие – оголовок в верхней части конструкции, предназначенный для обвязки всех установленных элементов и устройства ростверка, так как сделать свайный фундамент без таких опорных площадок невозможно.

В заводских условиях сваи изготавливают либо методом литья, либо сварным способом, используя профессиональное оборудование. Они могут быть разной длины, отличаться диаметром лопасти, диаметром и толщиной ствола. Эти параметры подбираются в зависимости от расчётной нагрузки на основание и глубины залегания плотных слоёв грунта.

Кроме того, на производстве на все изделия наносят слой антикоррозионного покрытия, препятствующего разрушению металла, находящегося в постоянном контакте с влажной средой.

Свая заводского изготовленияИсточник www.balticdom.ru

Отличия конструкций кустарного производства от заводских

Изготовление фундаментных свай регламентируется нормативными документами. В частности, ГОСТ 8732 определяет качество металла для ствола, а ГОСТ 9.307-89 качество цинкового покрытия. В них прописаны марка и толщина стали, её химический состав и другие характеристики. Решая, как изготовить сваи винтовые своими руками, эти документы желательно изучить, чтобы получить на выходе качественные изделия.

Не имея возможности для самостоятельного изготовления, но желая сэкономить на опорах, некоторые застройщики покупают их у «кустарей» – мастеров, производящих металлические конструкции в условиях, далёких от заводских. Разумеется, никаких гарантий они не дают, и убедиться в качестве такой продукции до начала строительства невозможно.

В частности, как самоделки, так и изделия кустарного производства могут не обладать необходимой прочностью, лопасти могут деформироваться или отрываться при вкручивании в плотный грунт, а отсутствие качественной противокоррозионной обработки может привести к разрушению металла и ослаблению фундамента.

Разрушение всего одной опоры приведёт к ослаблению и перекосу фундаментаИсточник тверьстрой.рф

Тем не менее, вопрос, как сделать самому винтовые сваи своими руками, для многих остаётся актуальным из-за высокой стоимости сертифицированных изделий. Специалисты допускают применение самодельных опор, но лишь при возведении лёгких построек, надёжность и долговечность которых не имеют решающего значения. Фундамент для жилых домов, капитальных надворных построек, кирпичных и каменных ограждений должен возводиться из заводских свай, произведённых в соответствии с нормативными требованиями.

Технологический процесс установки фундамента на сваях

Перед тем как приступить к монтажу самого фундамента, требуется проект дома на сваях

При проектировании следует учесть количество и расположение свай, это зависит от нагрузки, расположение тяжелой бытовой техники и мебели в доме. Расположение коммуникаций.

Изучение состава грунта лучше всего доверить специалистам, профессионалы рекомендуют анализ проводить весной, чтобы достоверно выяснить уровень грунтовых вод.

После того как проект готов и посчитан, сваи куплены

Следует изучить спецификацию, которая прилагается к сваям, в ней указаны все параметры, а также максимальная нагрузка.

Производим разметку участка. Шаг между сваями 2-3 м., допустимая погрешность до 2 см. Сваи устанавливают на всех изгибах здания.

В точках максимальной нагрузки возможно установка нескольких опор, по мере снижения нагрузки возможно увеличение расстояния между опорами. Диаметр свай до 100 мм., используют при строительстве легких конструкций. Сваи с диаметром от 100 мм., используют при строительстве жилых домов.

Монтируем опоры

Установку опор возможно производить тремя способами:

• редукторный,
• механический и
• ручной.

Механический способ — самый быстрый и обеспечивает строгую вертикаль, но затратный.

Редукторный способ, тоже требует специального приспособления, также дорого.

А своими руками придется попотеть и набить руку. Свая используется один раз. Каждая свая может углубляться на различную глубину, это зависит от грунта.

Начинают установку опор с углов фундамента. При длине сваи 2-2.5 м, ее устанавливают вместо монтажа, в специальное технологическое отверстие вставляют металлический прут, и начинают завинчивать, до заданного уровня, в процессе постоянно контролирую вертикаль, с помощью отвеса и строительного уровня.

При длине сваи 2-4 м, для завинчивания используют рычаги длинной 3 м. Как было выше сказано, для возведения винтового свайного фундамента своими руками потребуется 3-4 человека. Допустимый угол отклонения по вертикали до 2 градусов.

После того, как последняя свая погружена, производят обрезку под один уровень. Для этого лучше использовать дальномер или водяной уровень. Для обрезки используют болгарку.

После того, как все обрезали, требуется полости свай забетонировать. Это делается для того чтобы вытеснить воздух и предотвратить процесс коррозии. Раствор можно заказать готовый или приготовить самостоятельно в бетономешалке или корыте, используя цементно-песчаную смесь.

Когда бетон высохнет, навариваем оголовки

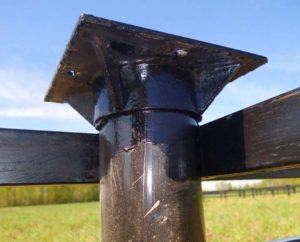

Оголовки – это специальные металлические площадки, предназначенные для фиксирования обвязки из бруса или швеллера.

Обязательно зачищаем все швы и обрабатываем все металлические элементы находящиеся выше уровня земли, специальной антикоррозийной мастикой.

Собираем ростверк

Ростверк – это решетка.

Это основание, на котором возводится строение, выполняется из балок, швеллеров, плит соединенных с оголовками свайного фундамента.

Для тяжелых построек с большой нагрузкой, надо применять швеллеры или плиты, что ведет к удорожанию.

Для легких конструкций достаточно бруса.

Все, фундамент готов, можно приступать к постройке дома.

При желании цоколь дома на сваях, можно отделать декоративным сайдингом, деревом.

Главное — оставить зазор между отмосткой дома и сайдингом.

Стоимость строительства фундамента на винтовых сваях

Можно осознать финансовую целесообразность постройки домов каркасного типа именно на свайных основаниях, проведя простые подсчеты. Подсчитаем себестоимость постройки для здания с параметрами 9*12 метров. При установке свай с шагом в 3 метра, нам понадобится их 14, диаметром 108 мм. Подсчитав, убеждаемся: этого вполне достаточно: 350 кг/м2*9*12=37,8 тонны. В то время как конструкция выдерживает 14*10=140 тонн.

Считаем дальше: одна свая вместе с оголовком стоит 1780 рублей. Общая стоимость конструкции: 1780*14=24920 рублей.

Рассмотрим вариант основания из столбов. Бетон для основания из 14 столбов площадью сечения 40*40 см и глубиной в 2 метра (с учетом наземной части – 2,5) будет стоить 0,4*0,4*2,5*14*3900=21840 рублей. При этом, для каждого столба понадобится 4 арматурных прута длиной 2,5 метра и диаметром 1,4 см. Общие затраты на арматуру составят 4*2,5*14*35=4900 рублей. Стоимость досок на опалубку: 0,4*2,5*0,08*14*4500=5040 Стоимость фундамента: 21840+4900+5040=31780 рублей.

В данном случае использование конструкции из свай даст возможность сэкономить 6860 рублей, что составляет 27,5%. Если учесть тот факт, что постройка основания из столбов потребует большего времени и усилий, а также то, что он менее устойчив к морозам, то преимущество строительства на сваях становится очевидным.

Каркасные дома востребованы на всей территории России, спрос объясняется низкой себестоимостью и скоростью возведения. Если в качестве основания выбран свайно-винтовой фундамент, то процесс строительства значительно упрощается, при этом, не влияя на качество и долговечность постройки. Если выбрать именно эту технологию, то можно с минимальными затратами и в короткий срок получить комфортный и уютный каркасный дом для постоянного проживания.

Особенности свайно-винтового фундамента

При обустройстве данного типа фундамента сваи вкручиваются в грунт на глубину более низкую, чем глубину промерзания грунта. В случае, когда данный уровень высок, требуется учитывать, что минимальной глубиной вкручивания сваи является величина в полтора метра.

Принципиальная схема винтовой сваи напоминает по своей сути саморез. На свае нарезана специальная спираль, благодаря которой происходит ее ввод в землю, в ходе которого на поверхность выводится грунт, а сама свая углубляется до определенного уровня, после достижения которого дальнейшее углубление становится невозможным, а получившаяся опора является достаточной для постройки на ней дома.

Соблюдая технологию выполнения работ вы получите надежный фундамент, выдерживающий необходимую нагрузку согласно нормативно-техническим документам. При этом требуется грамотный предварительный расчет всей конструкции для того, чтобы рассчитать возможную нагрузку и равномерно распределить ее на точки опоры.

При производстве свай для фундамента используются специальные сверхпрочные сплавы металла. Наконечник сваи, функцией которого является «пробивание» грунта, может изготавливаться литым либо сварным способом.

Сваи со сварными наконечниками более дешевые, но хуже литых по прочностным качествам. Тут следует исходить из грунта, имеющегося на вашем участке. Если почва каменистая, то стоит использовать сваи с литыми наконечником. Если грунт имеет умеренную плотность, то разумнее сэкономить и использовать сваю с сварным наконечником.

Свайный фундамент для каркасного дома должен обладать подобным проектом, при создании которого учитывается:

• Имеющиеся особенности конструкции будущего дома;
• Размеры и материалы изготовления свай фундамента;
• Расчет нагрузки на опоры;
• Материал и размеры используемых свай;
• Усадка строения.

Площадь застройки свайного фундамента 6*6 невелика, потому точек опоры требуется немного. Благодаря этому скорость возведения фундамента высока, что сокращает общее количество времени, затраченного на постройку здания. Плюс к этому, не нужно ждать застывания бетона как в случае с ленточным фундаментом, а можно сразу перейти к обвязке и возведению стен.

Дома на винтовых сваях

Чаще всего при проектировании загородного дома принимаются во внимание простые и проверенные временем виды фундамента, такие как: бетонный и каменный. При этом существует множество других материалов для возведения фундамента, одним из которых являются винтовые сваи

Этот способ возведения основы дома чаще используется на зыбкой, увлажненной или глинистой почве. Также целесообразным будет использование свайной технологии при возведении дома на участке с измененным рельефом.

Множество владельцев загородных участков, которые планируют начать строительство коттеджа или небольшого дома, задаются вопросом, насколько надежна эта система и можно ли на таком фундаменте возводить внушительные строения. Большое количество разных стран мира использует такую технологию строительства для возведения фундамента зданий – и весьма успешно, о чем свидетельствует тенденция строительства подобных домов.

Уникальный бельгийский проект дома на винтовых сваяхИсточник archdaily.com

Рекомендации специалистов

Специалисты советуют соблюдать ряд правил, которые исключат часто совершаемые ошибки.

Рекомендации:

1. До монтажа деревянной конструкции потребуется удостовериться в том, что все оголовки свай расположены на одной высоте. В противоположном случае потребуется делать небольшие пазы в брусьях.
2. Крепежный элемент должен располагаться по продольной оси бруса, так как в противоположном случае уменьшается запас прочности и нарушается целостность бревна.
3. До момента крепления деревянного каркаса должны быть установлены закладные элементы.
4. Брус должен в два раза превышать сечение сваи. Это увеличит надежность и устойчивость конструкции.
5. Для гидроизоляции потребуется 2-3 слоя из рубероида. Это улучшит защиту от влаги.
6. Проверка геометрии проводится на каждом этапе установки и закрепления деревянной конструкции, в том числе после монтажа и полноценного закрепления. Все недочеты вписываются в проект.

При формировании ростверка под массивные здания, в частности жилые, желательно предварительно проверить все расчеты у специалистов. В ряде случаев создание основания потребует наличия специальных навыков и опыта.

Монтируем ростверк

Одним из распространенных вариантов ростверка является конструкция на базе деревянного бруса.

На примере использования балки сечением 15х15 см рассмотрим последовательность действий по монтажу:

1. Пропитайте деревянный брус антисептиком.
2. Уложите балку на торцевые площадки.
3. Состыкуйте брусья с минимальным зазором.
4. Зафиксируйте нижний венец саморезами.
5. Уложите поперечные брусья.
6. Соедините их с нижним контуром.
7. Гидроизолируйте древесину мастикой.
8. Обшейте торцевую часть ростверка досками.

Эта конструкция ростверка – двойная. Возможен одинарный вариант, когда стыковка продольных и поперечных балок производится на оголовках.

Устройство фундаментов из винтовых свай

Схема установки свай, их глубина заложения и диаметр должны быть указаны в проекте строительства каркасного дома. При проектировании фундамента учитывают:

• Вес здания, снеговые и ветровые нагрузки
• Результаты инженерно-геологических изысканий (уровень грунтовых вод, характеристики почвы)
• Глубину промерзания грунта
• Рельеф местности

Сваи устанавливают:

• По углам дома
• Вместах примыкания внутренних стен к внешним
• Под внешними и внутренними стенами с шагом 1,5 — 3 метра

Сваиввинчивают до твердого грунта, но не менее, чем на глубину промерзания почвы. Для этого выполняют разметку, в местах установки свай роют небольшие приямки. В приямок вертикально (допускается отклонение до 5 градусов) устанавливают сваю. В технологические отверстия вставляют лом и одевает на него два рычага из металлических труб длиной 4 метра.

После ввинчивания свай на проектную глубину их верхнюю часть обрезают болгаркой на отметке верха фундамента. Полость труб заполняют бетоном, который уплотняют. Это увеличивает несущую способность конструкции и стойкость внутренних поверхностей труб к коррозии.

Далее приваривают оголовки, контролируя их положение с помощью горизонтально натянутого шнура или лазерного нивелира. Места соединений покрывают антикоррозийным составом.

Последним этапом является устройство ростверка. Деревянные или металлические балки укладывают на оголовки свай и крепят к ним болтами. Между балками и оголовками настилают два слоя гидроизоляции из рубероида. Под каркасные дома целесообразно применять деревянный брус 150х150 мм. Его сечение обусловлено толщиной слоя утеплителя, укладываемого в стены.

Брус должен быть сухим, перед монтажом его пропитывают антисептическими составами. Качественный брус не всегда имеется в продаже, поэтому его часто изготавливают из трех сбитых между собой обрезных досок шириной 150 мм и толщиной 50 мм. Если доски сбивать вразбежку, можно изготовить балку любой длины.

Многие будущие владельцы не обращаются в строительные компании, чтобы построить каркасный дом, а возводят его своими силами. Но для этого необходимо знать устройство каркасного дома. О том, как строить каркасный дом своими руками читайте в этой статье.

Один из заключительных этапов строительства – обшивка каркасного дома, о которой можно прочитать здесь. Популярным вариантом является использование сайдинга или деревянных панелей.

Стоимость свайного фундамента

Чтобы убедиться в экономической выгоде строительства свайных оснований под каркасные дома, посчитаем стоимость его возведения для внешних стен здания размером 6х9 метров. Для такого дома при шаге установки 3 метра потребуется 10 свай диаметром 108 мм. Грубый расчет показывает, что этого количества должно хватить — вес здания равен 350кг/кв. мх6 мх8 м=16800 кг=16,8 тонн, а несущая способность — 10х10=100 тонн.

Ленточные фундаменты под каркасные дома строят редко, поэтому для сравнения определим стоимость столбчатого основания. Стоимость бетона для фундамента из 10 столбов сечением 40х40 см глубиной 2 м (с наземной частью — 2,5 м) составит 0,4х0,4х2,5х10х3900=15600 руб. Для каждого из столбов потребуется 4 прута арматуры диаметром 14 мм длиной 2,5 м. Стоимость арматуры равна 4х2,5х10х35=3500 руб. Затраты на доску для опалубки — 0,4х2,5х0,02х10х4500=3600 руб. Общая стоимость столбчатого фундамента составит 15600+3500+3600=22700 руб.

Таким образом применение свай дает экономию 4900 рублей или 27%. Учитывая, что для строительства столбчатого фундамента потребуется гораздо больше времени, а его устойчивость к воздействию сил морозного пучения гораздо хуже, преимущества строительства каркасного дома на сваях становятся неоспоримыми.

Видео о каркасных домах на винтовых сваях

Закручивание винтовых свай вручную

Закручивание винтовых свай механическим способом

Постоянный адрес статьи

21.11.2019

Этапы строительства

Винтовые крепления бывают нескольких видов:

• С 2-мя приваренными внизу лопастями;
• С лопастями и литым наконечником;
• Многовитковые.

Кроме этого они могут иметь приваренные оголовки или поставляться без них.

Также у них могут быть отличия по размерам, качеству антикоррозийного покрытия, качеству металла, несущим способностям. Выполняя работы своими руками, обычно применяют материал с диаметром 89 – 108 см и длиной 2,5 – 3 м.

Все работы своими руками по строительству основываются на соблюдении очередности мероприятий:

1. Проекты фундамента – очень важный и необходимый момент, от грамотного выполнения этого пункта зависит качество и безопасность строения в целом. Перед закладкой основания на месте где оно будет возводиться, проводятся инженерно-геологические исследования и геодезические изыскания. Только по результатам этих мероприятий можно будет определиться с размером и видом свай, высчитать расстояние, которое необходимо выдержать между соседними опорами, уточнить их количество. Выставить их четко под несущими стенами и соединениями.
2. Монтаж угловой опоры. Формирование начинается с установки основной угловой своими руками. Данную работу можно выполнить вручную или при помощи специальных инструментов – все зависит от качества почвы и диаметра трубы. Однако уровень углубления не должен быть выше уровня промерзания почвы.
3. Установка всех элементов. Столбы обязательно должны быть под несущими стенами и в местах примыкания внутренней стены к наружной. Располагать их следует, соблюдая определенное расстояние между ними. Выполняя работу, следует четко соблюдать вертикальную установку.
4. Обрезка и бетонирование. После установки все количество свай посредством нивелира обрезается по горизонтали и для вытеснения воздуха заливается раствором цемента марки М150, что образует защиту внутренней стенки трубы от коррозии.
5. Если это предусмотрено проектом, устанавливаются оголовки, с целью выполнения обвязки.
6. После выполнения гидроизоляции, выполняется обвязка при помощи бруса, швеллера или бревна. С этой целью сваркой, анкерными болтами или прутками наведенные элементы крепятся к оголовкам свай.
