Не боги горшки обжигают: изготовление калитки из профилированного листа своими руками

Из поликарбоната

Поликарбонат сегодня используется не только в качестве навесов. Его успешно устанавливают на заборы и даже на ворота с калитками. Но, как и во всех других случаях, имеются некоторые нюансы. Например, поликарбонат достаточно хрупкий материал. Отталкиваясь от этого лучше приобрести монолитный поликарбонат, а не сотовый. Плюс к этому, лучше его комбинировать с другим материалом, например, металлопрофилем.

Как собирать каркас для калитки, мы уже говорили выше. Особых различий здесь практически нет. Единственное что отличается это использование материала. Так, на нижнюю часть калитки лучше расположить металлопрофиль, а на верхнюю часть поликарбоната .

Если вы не желаете осуществлять такую комбинацию, то зашить каркас калитки можно полностью монолитным поликарбонатом.

Как видно из этой статьи, существует немало вариантов того, как и из чего сделать калитку. Вы можете производить свои эксперименты, комбинировать разные материалы. Главное, чтобы в результате получилась красивая калитка, которая будет прекрасным дополнением к забору и вашему дому.

На фото можно найти немало идей по изготовлению калитки:

Как выбрать профнастил для ворот?

Огромное количество материала для строительства позволяет поставить ворота своими руками. Для успешного строительства потребуется качественный материал. в котором нужно уметь разбираться.

Начинающие строители задаются вопросом, как правильно подобрать материал к будущим воротам забора? О преимуществах профильного листа и о том, что из него делают забор, известно давно, но не все знают, что такие изделия выпускают с различной маркировкой.

Профлист класса «С» представляет собой оцинкованный лист с невысоким ребром. Его толщина меньше, чем у других моделей, но если хозяин решит использовать его в качестве ворот для забора, такой материал подойдет.

Марка «НС» предполагает большую прочность и значительный вес металлического изделия.

Листы с прочностью «Н» отличаются тяжелым весом и прочностью. Такие листы используют для кровли крыши. Применение такого материала для строительства забора или ворот нецелесообразно.

Профнастил для гаража отличается от других материалов качественным составом, и выпускается не только зарубежными производителями, но и фирмами из России.

Использование профнастила в строительстве ворот для гаража имеет ряд преимуществ :

удобная эксплуатация;
простота монтажа изделия;
низкий вес материала;
технические показатели высокого качества;
простота изготовления.

После изучения всех плюсов профнастила нужно определиться с тем, какой вид будет у будущих ворот?

Как изготовить гараж из металлопрофиля на 2 машины читайте тут .

Как выбрать профнастил

По предназначению классифицируют несущий, стеновой и несуще-стеновой профнастил, от чего напрямую зависят нагрузки, которые он выдерживает. Высота волны несущего листа может доходить до 13 см, и такие ворота будут самыми прочными и долговечными. Но и обойдутся они дороже, чем стеновой профнастил с высотой волны до 2 см.

Если ты предпочитаешь стеновые или несуще-стеновые листы, выбирай марки толщиной от 1,7 см. Кроме них подойдет металлополимерный профнастил категорий МП-А или МП-В. Есть еще марка МП-R, но она используется для обустройства кровли.

Обрати внимание на тип покрытия: противокоррозионный алюцинк или разноцветный акрил. При электролитическом цинковании защитный слой получается слишком тонким и его легко повредить

Из полимерных покрытий это тонкий, но практичный полиэстер, стойкий к температурам и повреждениям пластизол, долговечный текстурный пурал или самый надежный, но самый дорогой поливинилденфторид.

Процесс изготовление распашных ворот своими руками

Полезные советы

Для надежности и долговечности стоит выбирать профильные листы, покрытые порошковым покрытием. Они дороже, но более стойкие к внешним воздействиям на улице. Металлопрофиль с полимерным покрытием хорош тем, что имеет множество различных расцветок. Если уже существует забор вокруг дачного участка, то есть возможность выбрать для ворот самый подходящий цвет.

Опытные мастера рекомендуют брать для столбов профильные сварные трубы 80 на 80 мм, их толщина должна быть не менее 3 мм. Для створок и перемычек ворот берутся изделия 60 на 40, 40 на 20 и 20 на 20 мм. Толщина стенки может быть 2 мм, но для новичков лучше использовать трубы по 3 мм, так как их легче варить.

Перед сборкой ворот и монтажом делаем необходимую подготовку материала: поверхность зачищается от ржавчины болгаркой со специальной насадкой или металлической щеткой, затем грунтуется антикоррозийной грунтовкой и красится. Покраску лучше производить в 2 слоя, после высыхания первого нанести второй и вновь дать просохнуть перед дальнейшей работой.

Для этого в каждый угол рамы привариваются небольшие металлические планки шириной 3-4 см. Так конструкция становится более жесткой, не «гуляет» и не шумит на сильном ветру.

Распашные ворота с профлистом надо делать с таким расчетом, чтобы им хватало места для полного открытия. Так как обычно они открываются наружу, необходимо учитывать, чтобы перед ними была ровная площадка, отделенная от проезжей части. Если места совсем мало, то обычно приходится делать раздвижные или подъемные ворота, створки открывающиеся внутрь, что не очень удобно.

Для подготовки ям под металлические опоры лучше взять садовый бур, так как использование лопаты увеличивает расход раствора под фундамент. Диаметр ямы должен быть в 2 раза больше сечения столба, а глубина – не менее трети от его высоты.

В углубление под опоры сначала насыпается смесь песка и щебня толщиной 150-300 мм. Эта подушка предназначена для оттока воды и большей устойчивости грунта при морозах. Затем в яму заливается бетон, который можно усилить арматурными прутьями на расстоянии 30-40 см. Бетонировать углубление надо постепенно, постоянно придерживая опору с проверкой уровня. В теплую сухую погоду при температуре не менее 10 градусов раствор схватывается за 5 – 6 дней.

Для экономии места и упрощения работ часто в таких воротах монтируют встроенную калитку. Она может быть расположена ближе к одному из несущих столбов или к центру, все зависит от предпочтений хозяев и удобства использования. Для того, чтобы калитка гармонично вписывалась в окружающие ее ворота, необходимо правильно подобрать фрагменты профиля и аккуратно стыковать их.

Проще всего сделать встроенную калитку одинаковой по высоте с воротами. Если она будет ниже их створки, то появляется необходимость врезать внутрь еще одну раму.

Стоимость

Расценки на забор из профлиста могут варьироваться в зависимости от региона и типа грунта. Прежде чем заказывать выполнение работ в той или иной организации, следует внимательно сверить такой показатель, как цена, с представленными ниже данными.

На дачном участке

Для наглядности представлены несколько наиболее распространенных вариантов возведения ограждения из профнастила С20 и примерная стоимость за 1 погонный метр по каждому из них с учетом размещения на двух лагах:

• оцинкованный вид при толщине листа 0,4 мм и высоте 1,7 м – 910 руб., 2 м – 950 руб.; при толщине листа 0,5 мм и высоте 1,7 м – 1050 руб., 2 м – 1100 руб.;
• лист с односторонним полимерным покрытием при толщине листа 0,4 мм и высоте 1,7 м – 1040 руб., 2 м – 1090 руб.; при толщине листа 0,5 мм и высоте 1,7 м – 1100 руб., 2 м – 1200 руб.;
• лист с двухсторонним полимерным покрытием при толщине листа 0,4 мм и высоте 1,7 м – 1110 руб., 2 м – 1180 руб.; при толщине листа 0,5 мм и высоте 1,7 м – 1150 руб., 2 м – 1280 руб.

Также не менее важно знать цены при установке ворот и калитки из профнастила

К устройству этих важных элементов следует отнестись с особым вниманием и обратиться к проверенным специалистам. Иначе, сэкономив вначале, строитель увеличивает риск получения некачественной работы, которая может вылиться в переделывание того или иного элемента

Металлическое ограждение

При этом для наглядности приведем несколько примеров стоимости изготовления ворот и калиток под ключ:

• ворота с калиткой из профнастила ВП-01 – 12900 руб.;
• ворота со встроенной калиткой ВП-03 – 11368 руб.;
• ворота и калитка с профнастилом в раме ВП-05 – 14546 руб.

Как вставить замок в калитку из профнастила

Из чего состоит замок?

Рассмотрим, как вставить накладной замок в калитку из металлопрофиля. Механизм не повреждает целостность и прочность конструкции. Снаружи он открывается-закрывается ключом, изнутри – ключом или защелкой. Монтаж устройства не требует нарушения дверного полотна, что радует хозяев

Место фиксации может выглядеть по-разному:

• Как сплошное металлическое пространство, расположенное с внутренней стороны.
• Как соединение отрезков рамы, проходящей сверху вниз и поперек центра калитки.

Вставка замка проходит в три этапа:

1. Разметка рабочего пространства. Замок прислоняют к дверному полотну и помечают точки фиксации и участок под замочную личину.
2. Сверление размеченных отверстий. Диаметр сверлильного инструмента подбирают по диаметру болтов и шурупов. Отверстие для замочной личины проделывают с диаметром, соответствующим ее размеру.
3. Крепление замка и ручек, идущих в комплекте с механизмом.

Особенностью накладного запирающего устройства является неудобство использования при открытии калитки наружу.

Советы по изготовлению

Как правильно установить замок после завершающих работ по возведению ворот? Замки бывают нескольких видов:

Приобретать замки нужно в специализированных магазинах.

Навесные замки считают громоздкими для такой конструкции, но они не теряют своей популярности на рынке строительных материалов.

Такой замок изготовлен из антикоррозионного металла. поэтому погодные условия ему не страшны. Замки такого типа бывают кодовые и механические.

Монтаж замка осуществляется:

1. Составление разметок на калитке.
2. В соответствии с расчерченной областью проделывается отверстие под шурупы.
3. Крепление замка и ручек.

Как врезать замок самостоятельно смотрите на видео ниже:

При желании работу по закреплению профнастила можно ускорить сваркой

Важно знать, что процесс сваривания должен производиться высококвалифицированным мастером и самому выполнять такие работы не рекомендуется

Под воздействием высоких температур материал может испортиться. и тогда придется покупать новый профнастил

Во время сварочных работ особое внимание нужно уделить протекционному покрытию, оно может испортиться от сварочного аппарата

После завершения сварочных работ в обязательном порядке нужно провести профилактику антикоррозионного покрытия .

При желании можно изготовить красивые ворота из профнастила, если соблюдать технику изготовления и правила установленные чертежом.

Главная » Заборы и ограждения » Ворота из профлиста своими руками: фотоотчет + видео

Замок на ворота из профнастила

Каждые ворота изнутри должны иметь запор, препятствующий открыванию с внешней стороны. Для этого чаще всего используются большие вертикальные шпингалеты, установленные на каждую створку ворот, которые опускаются в забетонированные в землю металлические трубы. Надежно запирает ворота большой подвижный засов, расположенный на одной из створок и входящий в стопор, находящийся на противоположной створке. Достаточно часто оба типа запоров используются одновременно, что обеспечивает надежную защиту от проникновения посторонних лиц.

ФОТО: forum.motolodka.ruНакидной запор с висячим замком и два вертикальных шпингалета

Для запирания калитки обычно используется врезной или накладной дверной замок. Подобный вариант прост и удобен в эксплуатации

При выборе замка для калитки обязательно нужно обратить внимание на металл, из которого сделан замок. Предпочтительнее приобрести гаражный замок из нержавеющей стали, который не подвергается коррозии вследствие попадания атмосферных осадков

ФОТО: ntkzavod.com.uaВрезной гаражный замок с хромированными металлическими деталями

Монтаж листов профнастила

Простые узоры на цветном фоне профнастила

Этапы усиления каркаса

Придать жёсткость каркасу, можно выполнив 3 вида работ:

1. Наварить уголок.
2. Сварить раму внутри каркаса и в верхней части конструкции.
3. Использовать перемычки по диагонали и поперёк конструкции.

Разные типы усиления каркаса.

Все три варианта усиления каркаса ворот необходимо рассмотреть отдельно.

Наварить уголок.

Как говорится, отделаться лёгким финансовым испугом в нашей ситуации усиления каркаса можно, если ширина каждой створки не превышает полтора метра. В этом случае, особой роли не играет, применим для усиления «косынку», или используем «распорку».

Крепление можно сделать следующим образом. Небольшие заготовки установить в ячейки каркаса, прихватив их сваркой. При этом шаг может колебаться в пределах от 200 до 300 мм.

Ещё один вариант. Над основным каркасом можно наварить трубу небольшого сечения. Это также позволит усилить всю конструкцию и минимизировать парусность створок.

Установка перемычек поперёк и по диагонали.

Отвечая на вопрос, как сделать калитку из профнастила, необходимо знать, что существует особенность при монтаже перемычки. Если калитка из профнастила с небольшой парусностью, то можно выполнить монтаж одной поперечной перемычки. Она крепится перпендикулярно длинным элементам каркаса. А вот для усиления ворот, необходимо монтировать диагональную перемычку.

Теперь можно перейти к ознакомлению процесса установки опорных столбов. Здесь также существуют свои нюансы и особенности монтажа.

Электрическая энергия — альтернатива газовому отоплению

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Особенности подготовки

Если будет изготавливаться калитка из металлопрофиля своими руками, то важно обеспечить устойчивость всей конструкции. Эта характеристика будет зависеть от прочности столбов

Поэтому рекомендуется выбрать стальной прокат. Для монтажа профильных труб либо швеллерной балки следует подготовить яму, которая должна быть заглублена на 1,2 метра. Важно произвести земляные работы так, чтобы скважина имела диаметр от 20 до 50 см. Подготовленные стальные опоры следует опустить в яму, выставив элементы по уровню строго вертикально. После производится заливка цементного раствора. Важно правильно подготовить столбы, зачистив их поверхность от ржавчины и прогрунтовав. На последнем этапе данные заготовки окрашиваются. Сверху необходимо установить заглушки, которые исключат попадание дождевой воды и снега внутрь.

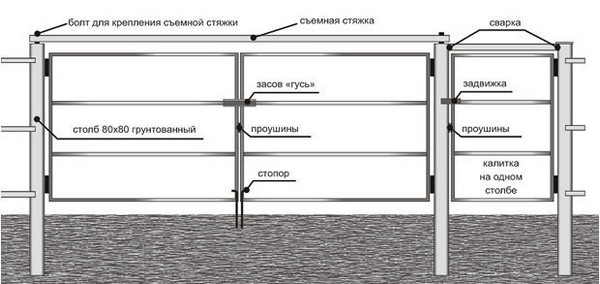

Схема с калиткой и чертеж

В среднем, наименьшая высота готовой конструкции составляет полтора метра. Распашные ворота устанавливают из двух половинок. Примеры чертежа смотрите на фото выше и дальше по тексту.

Элементарный каркас для подобного вида ворот изготавливают из двух столбов, на которые установлен металлический каркас, впоследствии с обшитым на него профлистом.

Ворота подобного типа допускают наличие калитки в одной из створок.

Откатные ворота устанавливают тогда, когда нет места для распашных ворот .

Перед началом работ следует определиться с шириной будущих створок. которые определяют исходя из размера транспортного средства предполагаемого к въезду.

Въездной проем определяется в пропорции: для легкового автомобиля – 4 метра. а для грузовика не менее 6 метров. Ширина одной створки в распашных воротах должна составлять два или три метра.

В откатных воротах полотно должно быть установлено в количестве пяти или шести метров.

Опытные строители рекомендуют делать ширину въездного проема с запасом, на случай если в дальнейшем хозяин дома приобретет новый автомобиль. Обычно в стандартной высоте конструкции отмеряют два метра.

Комфорт и точность работ обеспечит грамотно составленный чертеж. В нем следует указать параметры сечения профиля для каркаса и опорных столбов. Габариты металлического каркаса указывают с ребрами жесткости. Сам каркас изображают в форме треугольника.

Ребра жесткости способствуют устойчивости изделия от ветряной и механической нагрузки. Расположение ребер зависит от желания строителя, чаще всего они располагаются крест-накрест или по длине изделия.

При выборе профлиста нужно ориентироваться на изделия с размером волны не более 2 см. Оптимальным вариантом будет покупка материала с волной 0,8 см. Достаточно купить профили со стенками в толщину — 2 мм.

Столбы для предполагаемой конструкции берут с расчетом, что тридцать процентов будет находиться в земле. При высоте ворот 2 метра, длина столба должна быть не менее трех метров.

Возможно вас заинтересует статья о том, как построить гараж из шлакоблока своими руками.

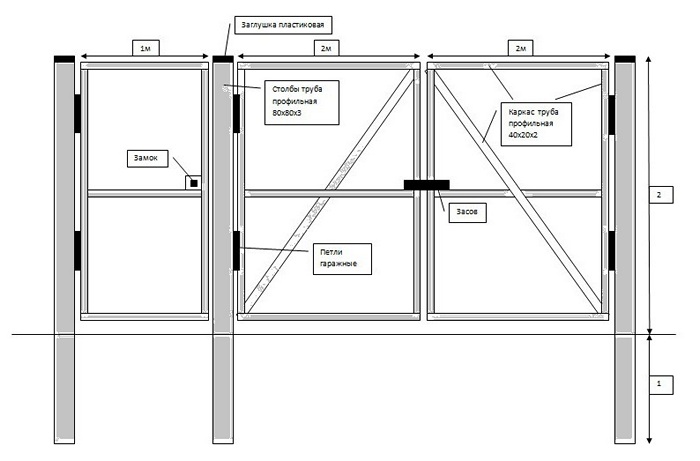

2 этап – Чертеж ворот из профнастила

Схема или чертеж распашных ворот необходим для упрощения расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

с одной большой створкой (одностворчатые). Недостатком способа можно считать то, что нужно много места для маневра ворот, а также их большую парусность. Уменьшение парусности за счет дополнительных деталей каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к перекосу створки. Этот способ годится только для ворот с небольшой шириной проема или для устройства калитки;

с двумя створками (двухстворчатые). Исключаются все описанные выше недостатки, но возрастает стоимость изготовления за счет добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с разными по ширине створками. У двустворчатых распашных ворот есть преимущество, они более устойчивы к ветровой нагрузке.

Схема распашных ворот из профнастила должна содержать:

Схема распашных ворот из профнастила Схема распашных ворот из профнастила с размерами

общую ширину проема. Понадобится в случае необходимости сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

ширину каждой створки;

количество, ширину стоек и глубину укапывания стоек;

конфигурацию каркаса с указанием ширины составляющих его элементов;

месторасположение и ширину калитки. Это важный аспект. Изготовление калитки из профнастила одновременно с каркасом для ворот позволит сократить срок реализации проекта. А если калитка расположена внутри каркаса ворот, чертеж позволит учесть место ее расположения при разметке и нарезке заготовок;

место установки петель;

место и способ установки замка;

место расположения внутреннего фиксатора двери (вертикального шпингалета).

Фиксатор створки ворот (вертикальный шпингалет) Фиксатор распашных ворот из профнастила

На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.

Способы усилить ворота из профнастила:

1. наварить уголок для жесткости.

Такой способ подходит, если ширина створок незначительная (до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.

Усиление каркаса распашных ворот из профнастила уголками Усиление каркаса ворот из профнастила косынками

2. сделать раму внутри каркаса или над ним.

Сварка рамы внутри каркаса ворот В первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.

Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).

Сварка рамы снаружи каркаса ворот Во втором, труба меньшего сечения наваривается над основным каркасом. На рисунке показан вид сверху такого усиления.

3. установить поперечные или диагональные перемычки.

Здесь важно правильно устанавливать перемычки. Если калитка из профнастила имеет незначительную парусность и для неё достаточно установить одну поперечную перемычку перпендикулярно длинным элементам каркаса, то с воротами дело обстоит сложнее

В этом случае разумнее использовать диагональную перемычку.

Способы установки перемычки на ворота из профнастила показаны на фото.

Варианты установки перемычек (ребра жесткости) на ворота из профнастила

Ребра жесткости ворот – варианты расположения:

а) Несмотря на кажущуюся простоту, этот вариант достаточно продуманный, поскольку гарантирует целостность створок ворот. С одной стороны, он будет удерживаться петлями, сверху исключается возможность деформации благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы (шпингалеты);

б) Это самый экономичный из представленных вариантов, но он создает усиление только посредине каркаса. Единственно достоинство, в том, что он дает возможность установить замок на перемычку.

При этом варианты «а» и «б» нельзя считать надежными при ширине створки ворот более 1 500 мм.

в) недостаток этого варианта в слабом усилении верхних внутренних углов. Сильный ветер может деформировать створку;

г) в этом случае отсутствует усиление левого внутреннего угла;

д) в этом случае отсутствует усиление обоих внутренних углов;

е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.

Совет. Чем шире створка, тем сильнее усиливают каркас.

Выбираем и сочетаем растения
