Как измерить напряжение

Разобравшись, какое, где бывает движение тока, можно начинать непосредственный процесс измерения:

• напряжения в розетке;
• аккумуляторах, батареях.

Разберем последовательность действий для каждого из них.

Измерение напряжения в розетке

Взяв мультиметр, подключив в него провода согласно приведенной выше технологии, остается только сделать несколько простых шагов:

• выставить его значение на пункт «Переменное напряжение». Значок буквы «V», над которой находится небольшая синусоида. Или в некоторых случая — «ACV»;
• узнать ориентировочную силу тока своей розетки (в большинстве случаев, если проверить напряжение, оно будет 220 Вольт в стандартной сети);
• установить приблизительный диапазон, отталкиваясь от прошлого значения. Желательно не делать больших разбегов, иначе есть вероятность получить неверный итог. Ориентир — 700-750В.
• подсоединить вторые окончания клемм к розетке, нащупать ими провод внутри. У переменного тока нет разницы в расположении полюсов (плюс/минус), поэтому об этом можно не думать и ставить их к любому отверстию.

Таким образом получится замерить напряжение мультиметром в розетке и получить правильный ответ, высветившийся на дисплее устройства.

Инструкция для измерения постоянного напряжения в аккумуляторе или батарее

Чтобы проверить вольтаж мультиметром, для постоянного тока аккумуляторов, схема будет немного схожа с переменным:

• выбрать устройство, которое нужно продиагностировать на наличие напряжения;
• на приборе выбрать значок, отвечающий за постоянный ток;
• все батарейки имеют свои пределы значений, их данные расположены на корпусе. Внимательно изучить информацию;
• выставить на мультиметре требующиеся пределы;
• подключить штекеры к измерительному прибору (как было указано ранее);
• вторые концы проводов подсоединяются к клеммам аккумулятора: черный щуп к минусу, красный – плюсу источника, который в данный момент нужно померить;
• держать в установленном положении провод и батарейку до тех пор, пока цифры на экране не перестанут возрастать;
• после этого, на мониторе мультиметра, появится последнее наивысшее значение, оно и будет правильным, указывающим на соответствующий запас энергии.

Электрические параметры светодиодов

Первым делом заметим, что светодиод характеризуется тремя электрическими параметрами (световые характеристики мы рассматривать не будем):

• падение напряжения, измеряемое в вольтах. Когда говорят 2-х вольтный или 3-х вольтный светодиод, то это имеется в виду данный параметр;
• номинальный ток. Часто его значение приводится в справочниках в миллиамперах. 1 мА = 0,001 А;
• мощность рассеяния – это мощность, которую способен рассеять (выделить в окружающую среду) полупроводниковый прибор не перегреваясь. Измеряется в ваттах. Значение данного параметра с высокой точностью можно определить самостоятельно, умножив ток на напряжение.

Таблица использования светодиодных источников с разной температурой свечения.

В большинстве случае достаточно знать два первых параметра, а то и вовсе только номинальный ток. Условно я выделил два основных способа, с помощью которых можно с высокой долей вероятности узнать или определить указанные параметры. Первый способ – информационный. Это наиболее быстрый и простой способ. Одна он не всегда дает положительный результат. Второй способ, нам – электронщикам, более интересный. Я назвал его «электрический», так как ток и напряжение будут определяться с помощью мультиметра (тестера). Рассмотрим подробно оба варианта.

Особенности диодов

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.

Различные виды диодов.

На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:

• светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
• защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Будет интересно Как проверить диодный мост мультиметром?

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Таблица замеров характеристик диодов с помощью мультимера.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

• превышение максимально допустимого уровня прямого тока;
• превышение обратного напряжения;
• некачественная деталь;
• нарушение правил эксплуатации прибора, установленных производителем.

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Что такое мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

• измеряет напряжение;
• определяет сопротивление;
• проверяет провода на предмет наличия обрывов.

Будет интересно Как проверить стабилитрон на работоспособность

С помощью этого прибора даже можно определить пригодность батарейки.

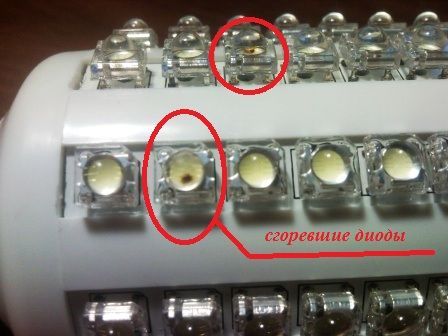

Проверка светодиодов в лампе.

Как проверить диод

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?». Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

• необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
• при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
• красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
• после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
• делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Ищите вдохновение

Приготовление раствора

Теперь можно приступить к приготовлению финишной шпаклевки. Так как нанесение материала является завершающим этапом, и вы хотите сразу приступить к покраске стен после шпаклевки, то внимательно подойдите к этому вопросу. Соблюдайте чистоту при замешивании раствора старайтесь, что бы в гипсовый раствор не попал мелкий строительный мусор. Таким образом, вы при нанесении избежите лишних комков и сохраните свои нервы.

В чистоте должны быть не только окружающее помещение, но и резервуар для приготовления и миксер.

На упаковке производитель указывает пропорции характерные для приготовления данного материала. Соблюдайте строго инструкцию не отклоняйтесь от нее, так как можете просто в итоге его выкинуть, а стоимость материала довольно приемлемая. Насыпайте порциями продукт в заранее приготовленную воду и тщательно перемешивайте до полного растворения.

Я обычно после каждого перемешивания даю раствору пять минут покоя для лучшего разбухания.

В итоге у вас должна получиться однородная смесь без комков. Когда стены с большим искривлением, то хорошо подойдет густая смесь, а когда с небольшим, то подойдет сметанообразная консистенция. Не готовьте продукт заранее, иначе он просто высохнет, лучше готовить сразу перед нанесением и в количестве, которое вы точно используете.

Не пытайтесь разбавить застывший состав водой, это бессмысленно, просто выбросьте его и приготовьте новый.

Зависимость напряжения от типа светильника

С увеличением количества светодиодов высокой яркости, предназначенных для обеспечения замены ламп для коммерческого и внутреннего освещения, происходит равное, если не большее, распространение решений по электропитанию. С сотнями моделей от десятков производителей становится сложно понять все перестановки входных/выходных напряжений питания светодиода и значений выходного тока/мощности, не говоря уже о механических размерах и многих других функциях для затемнения, дистанционного управления и защиты цепи.

На рынке имеется большое количество различных светодиодов. Их различие определены множеством факторов, в производстве светодиодов. Полупроводниковый макияж является фактором, но технология изготовления и инкапсуляция также играют основную роль в определении характеристик светодиодов. Первые светодиоды были круглыми, в виде моделей C (диаметр 5 мм) и F (диаметр 3 мм). Затем в реализацию поступили прямоугольные диоды и блоки, объединяющие несколько светодиодов (сетей).

Полусферическая форма немного напоминает лупу, которая определяет форму светового луча. Цвет излучающего элемента улучшает диффузию и контрастность. Наиболее распространенные обозначения и форма ЛЭД:

• A: красный диаметр 3 мм в держателе для CI.
• B: красный диаметр 5 мм, используемый в передней панели.
• C: фиолетовый 5 мм.
• D: двухцветный желтый и зеленый.
• E: прямоугольный.
• F: желтый 3 мм.
• G: белый высокая яркость 5 мм.
• H: красный 3 мм.
• K- анод: катод, обозначенный плоской поверхностью во фланце.
• F: 4/100 мм анодный соединительный провод.
• C: светоотражающая чашка.
• L: изогнутая форма, действующая как увеличительное стекло.

Разновидности светодиодов

SMD диоды монтируются
на гибкую ленту при помощи технологии поверхностного монтажа (припаиваются к плате).
Корпуса DIP оснащены ножками, поэтому перед пайкой крепятся на гибкой плате. Полосы
с SMD плоские, излучают свет параллельно монтажной плоскости. DIP – это цепочка
из цилиндров, которая используется при тюнинге транспортных средств, для
оформления больших банкетных залов, фасадов, конструкций наружной рекламы,
площадей, даже деревьев.

Для изготовления монохромных (одноцветных) светодиодных лент используются однотипные диоды. Они могут излучать красный, желтый, зеленый, синий, белый свет, реже оранжевый или розовый. Доступны изделия с ультрафиолетовым и инфракрасным излучением для медицинских учреждений, оранжерей, теплиц. Белый свет имеет различные оттенки: желтоватый, нейтральный, синий. При установке 3-х кристаллов в один чип он называется RGB.

Светодиодная полоса может быть обычная и
водонепроницаемая (в силиконовой оболочке) в маркировке обозначается буквами RTW.

Степень защиты обозначается буквами IP и
цифрами:

• первая
  – безопасность для людей и уровень защиты от внешних механических воздействий;
• вторая
  – уровень защиты от повышенной влажности;
• 0
  – отсутствие защиты.

При установке в отапливаемых помещениях защита
большого значения не имеет. Для влажных помещений выбирается гибкая
светодиодная полоса с IP67 и IP68. При монтаже вне помещений IP43 и больше.

В стандартной светодиодной ленте количество светодиодов на 1 метр 30 или 60. При двойном увеличении
плотности изделие обозначается как «х2». Если светодиоды установлены в 2 ряда,
ставится маркировка «2х2» (на одном метре 120 или 240 чипов).

Светодиодные ленты с SMD фронтальные, излучают свет под углом 120 градусов. Гибкие полосы с DIP торцевые, световой поток рассеивается вдоль плоскости установки, поэтому в помещениях они используются для декоративного освещения.

Нюансы тестирования инфракрасных диодов

Тестирование инфракрасного светодиода

Инфракрасный светодиод выдает невидимое излучение, поэтому важно следить за показателями на дисплее мультиметра. Щупы устанавливаются путем подачи плюса на анод и минуса на катод

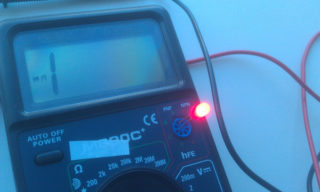

Касаясь зондами к рабочему ИК-диоду, можно увидеть на экране цифру 1000. При перемене полярности высвечивается 1.

Для точности проверки инфракрасного диода гнездами транзисторов задействуется камера смартфона или цифровое устройство. ИК-светодиод понадобится поместить в транзисторные гнезда и направить на него камеру. Об исправности свидетельствует светящееся размытое пятно на дисплее гаджета.

Подпайка параллельного красного LED-свечения наглядно отразит работоспособность диода. Если в момент мерцания сигнал подается на элемент, его следует заменить. Если подсветка не работает, неисправен пульт.

Строим надежный забор из евроштакетника своими руками — пошаговая инструкция

Регулировка напора воды в квартире

Цвета и материалы

См. также: Синий светодиод и Белый светодиод

Розовый светодиод диаметром 5 мм. Розовый цвет свечения образуется от смешения излучения красного люминофора и излучения синего светодиода.

Спектры излучения красного, зелёного и синего светодиодов

Сборка в одном корпусе светодиодов с синим, зелёным и красным цветами излучения. Каждый из светодиодов может управляться независимо от других.

Обычные светодиоды изготавливаются из различных неорганических полупроводниковых материалов, в следующей таблице приведены доступные цвета с диапазоном длин волн, падение напряжения на диоде при номинальном прямом токе и полупроводниковый материал:

	Цвет	Длина волны (нм)	Прямоенапряжение (В)	Полупроводниковыйматериал
	Инфракрасный	λ > 760	ΔU < 1,9	Арсенид галлия (GaAs)Алюминия галлия арсенид (AlGaAs)
	Красный	610 < λ < 760	1,63 < ΔU < 2,03	Алюминия-галлия арсенид (AlGaAs)Галлия арсенид-фосфид (GaAsP)Алюминия-галлия-индия фосфид (AlGaInP)Галлия(III) фосфид (GaP)
	Оранжевый	590 < λ < 610	2,03 < ΔU < 2,10	Галлия фосфид-арсенид (GaAsP)Алюминия-галлия-индия фосфид (AlGaInP)Галлия(III) фосфид (GaP)
	Жёлтый	570 < λ < 590	2,10 < ΔU < 2,18	Галлия арсенид-фосфид (GaAsP)Алюминия-галлия-индия фосфид (AlGaInP)Галлия(III) фосфид (GaP)
	Зелёный	500 < λ < 570	1,9 < ΔU < 4,0	Индия-галлия нитрид (InGaN) / Галлия(III) нитрид (GaN)Галлия(III) фосфид (GaP)Алюминия-галлия-индия фосфид (AlGaInP)Алюминия-галлия фосфид (AlGaP)
	Синий	450 < λ < 500	2,48 < ΔU < 3,7	Селенид цинка (ZnSe)Индия-галлия нитрид (InGaN)Карбид кремния (SiC) в качестве подложкиКремний (Si) в качестве подложки — (в разработке)
	Фиолетовый	400 < λ < 450	2,76 < ΔU < 4,0	Индия-галлия нитрид (InGaN)
	Пурпурный	Смесь нескольких спектральных диапазонов	2,48 < ΔU < 3,7	Двойной: синий/красный диод,синий с красным люминофором,или белый с пурпурным пластиком
	Ультрафиолетовый	λ < 400	3,1 < ΔU < 4,4	Алмаз (235 нм) Нитрид бора (215 нм)Нитрид алюминия (AlN) (210 нм) Нитрид алюминия-галлия (AlGaN) Нитрид алюминия-галлия-индия (AlGaInN) — (менее 210 нм)
	Белый	Широкий спектральный диапазон	ΔU ≈ 3,5	Сочетание трех светодиодов основных цветов (красный, синий, зелёный), либо люминофор, излучающий белый цвет под воздействием светодиода со спектром от синего до ультрафиолетового;

Несмотря на то, что в мире широко выпускаются белые светодиоды в комбинации светодиода с синим/фиолетовым свечением с нанесенным на него люминофором с жёлтым или оранжевым цветом люминесценции, возможно применение люминофоров другого цвета свечения. В результате нанесения красного люминофора получают пурпурные или розовые светодиоды, реже выпускаются светодиоды салатового цвета, где на светодиод с синим излучением наносится люминофор с зелёным цветом люминесценции.

Светодиоды также могут иметь цветной корпус-светофильтр.

В 2001 году Citizen Electronics первой в мире произвела цветной SMD светодиод из цветной пастели под названием PASTELITE.

Проверка LED-прожектора

Определите тип светодиода. Если он имеет вид желтого квадрата, проверить его с помощью мультиметра не получится, так как напряжение такого источника иногда превышает 30 Вольт. В данном случае для проверки используется рабочий драйвер с соответствующим напряжением и током.

Рис.3 – прожектор с одним мощным светодиодом.

Если в прожектор установлена плата с большим количеством SMD-чипов, его можно проверить мультиметром.

Рис.4 – прожектор с платой и светодиодами SMD.

Внутри корпуса находится драйвер, прокладки для защиты от влаги и плата с диодами. После разборки действовать нужно также, как и в случае с проверкой LED-лампы.

Через сколько времени после укладки затирать швы

После завершения работ по отделке помещения требуется ее доведение до логического завершения. Для придания поверхности гладкости необходимо затереть все зазоры. Здесь на помощь придет инструкция на упаковке плиточного клея или иной используемой смеси. Там же можно ознакомиться со сроками высыхания состава. Как правило, он составляет от 1 до 3 суток.

В большинстве случаев уже через 24 часа после укладки можно замазывать стыки. При этом нужно заранее прочистить все швы, поскольку после полного высыхания смеси задачу будет выполнить сложно.

Дайте плитке просохнуть после укладки.

Предварительная подготовка важна, так как требуется изоляция и перекрытие доступа к попаданию воздуха. Если этого не сделать, повысится риск образования грибка и плесени. Также остатки клея могут препятствовать качественному выполнению завершающих отделочных работ.

Как узнать падение напряжения?

Для того чтобы определить, на сколько вольт светодиод, можно воспользоваться теоретическим и практическим методами. Они оба хороши и применяются в зависимости от ситуации и сложности испытуемого прибора.

Теоретический метод

Для анализа характеристик светодиода таким способом большую подсказку дают габариты прибора, цвет и форма его корпуса. Примеси различных химических элементов вызывают свечение кристаллов от красного до желтого цвета. Конечно, если видна расцветка корпуса, тогда можно определить некоторые параметры светодиода по внешнему виду. Но при его прозрачности придется воспользоваться мультиметром. Выставляем тестер на «обрыв» и щупами прикасаемся к выводам светодиода. Ток, проходящий через светодиод, вызывает слабое свечение кристалла.

Типы и виды светодиодов

В состав этих изделий входят различные полупроводниковые металлы. Этот фактор и влияет на падение напряжения на p-n-переходе. Чтобы обозначить такие характеристики, независимо от марок и производителей светодиода, их окрашивают в различные цвета. Но стоит знать, что конкретно утверждать, на сколько вольт светодиод, опираясь только на его окраску, будет неверно. Цвета этих приборов дают приблизительные значения для проведения измерений. Примерные параметры по цветовому признаку приведены в таблице.

Цвет прибора	Напряжение, В
Красный	1,63–2,03
Желтый	2,1–2,18
Зеленый	1,9–4,0
Синий	2,48–3,7
Оранжевый	2,03–2,1
Инфракрасный	до 1,9
Фиолетовый	2,76–4
Белый	3,5
Ультрафиолетовый	3,1–4,4

Примерные характеристики светодиода можно определить по цвету его корпуса и размерам

На прямое напряжение светодиода не воздействуют габариты или вариации корпуса, однако может проглядываться количество кристаллов, которые излучают свет и соединяются последовательно. Бывают виды элементов SMD, где люминофор прячет цепочку кристаллов.

В корпусе SMD-светодиода последовательно соединяются три кристалла белого цвета. Наиболее часто они применяются в лампах на 220 В китайского производства. Из-за того, что такие светодиоды начинают реагировать только от 9,6 вольт, протестировать их мультиметром не удастся, так как его батарейка питания рассчитана на 9,5 В.

Теоретически можно воспользоваться интернетом, скачав специальную программу datasheet, в поисковике которой вписать известные параметры светодиода, его цвет. Это позволит найти приблизительные характеристики, где падение напряжения и значения тока могут быть неточными.

Практический метод

Проведение тестирования практическим способом позволяет получить наиболее точные значения силы тока и падения напряжения. Рассчитанная таким образом характеристика прибора позволяет безопасно и долговременно использовать его по назначению. Для получения неизвестных параметров потребуется вольтметр, мультиметр, блок питания, рассчитанный на 12 В, резистор от 510 Ом.

Принцип измерений аналогичен описанному выше для тестирования светодиода на номинальный ток. Необходимо собрать схему с резистором и вольтметром, после чего увеличивать постепенно напряжение до начала свечения кристалла. При достижении яркости высшей точки показания замедляют рост. Можно снимать с экрана номинальное напряжение светодиода.

При 1,9 вольт может отсутствовать свечение. В этом случае часто проверяется инфракрасный диод. Чтобы это уточнить, необходимо перевести излучатель в телефонную камеру. Если будет видно на экране белое пятно, то это и есть инфракрасный диод.

Схема проверки падения напряжения на светодиоде

Если нет возможности применить блок питания на постоянные 12 В, можно использовать батарейку «Крона», рассчитанную на 9 вольт. При отсутствии вышеперечисленных источников питания отлично подойдет стабилизатор сетевого напряжения, который может выдавать необходимое выпрямленное напряжение, только потребуется заново рассчитать номинал сопротивления резистора, задействованного в схеме. В этом случае также нужно повышать напряжение до засвечивания светодиода. Напряжение, при котором произойдет свечение, и будет номинальным, на которое он рассчитан.

При неизвестных характеристиках светодиода обязательно необходимо рассчитывать его значения номинального тока и падения напряжения, чтобы предотвратить быстрый выход из строя.

Почему светодиоды выходят из строя

Продолжительная и корректная работа светодиода в идеальных условиях обеспечивается строго нормированным током, показатели которого ни в коем случае не должны превышать номинал самого элемента. Обеспечить эти параметры можно лишь с помощью диодов и собственного стабилизатора напряжения, известного как драйвер. Однако данные стабилизирующие устройства применяются совместно с лампами повышенной мощности.

Большинство маломощных светодиодных ламп, не имеют драйвера в цепочке подключения. Для ограничения тока используется обычный резистор, выполняющий функции стабилизатора. На практике эта функция выполняется далеко не в полном объеме, что и является основной причиной перегораний и поломок светодиодов. Защита резистором обеспечивается лишь в идеальных условиях, при корректных расчетах номинального тока и стабильном питающем напряжении. Однако на самом деле эти условия соблюдаются не полностью или не соблюдаются вовсе.

Таким образом, перегорание светодиодов происходит из-за низкого предела обратного напряжения, характерного для всех элементов данного типа. Достаточно любого электростатического разряда или неправильного подключения, чтобы светодиодный источник света вышел из строя. После этого остается лишь проверить его работоспособность и при необходимости заменить. Рекомендуется проверять светодиоды еще до их монтажа на печатную плату. Это связано с тем, что определенная доля изделий оказывается изначально бракованной по вине производителя.

Поделки из бумажного конуса

Оцените мебель и декор, которые у вас уже есть

Лучшие телевизоры с диагональю экрана 42 дюйма

Будут ли негативные последствия, если устройство установлено без нужды в нем?

Способы проверки

Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта. Проверить эти значения параметров при наличии мультиметра, не составит труда.

Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.

Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.

Проверка диода на плате

Как проверить светодиод мультиметром не выпаивая? В принципах его проверки всё остаётся также, а способы изменяются. Удобно проверять светодиоды, не выпаивая с помощью щупов.

Стандартные щупы не влезут в разъём для транзисторов, режима Hfe. Но в него влезут швейные иглы, кусочек кабеля (витая пара) или отдельные жилки из многожильного кабеля. В общем любой тонкий проводник. Если его припаять к щупу или фольгированному текстолиту и присоединить щупы без штекеров, то получится такой переходник.

Теперь вы можете прозвонить светодиоды мультиметром на плате.

Как проверить светодиоды в фонарике? Открутите блок линз или переднее стекло на фонаре, аккуратно отпаяйте плату от батарейного блока, если длина проводников не позволяет её свободно рассмотреть и изучить.

В таком положении вы легко проверите исправность каждого светодиода на плате описанным выше методом. Подробнее о светодиодах в фонариках.

Основные выводы

Большой объем led-продукции,
предлагаемой рынком, не отличается высоким качеством. Производители не
указывают параметры напряжения, тока, мощности, не предлагают схем подключения.
Чипы производятся из кристаллов и люминофора низкого качества. При покупке
таких изделий определить вольтамперные характеристики сложно, требуются расчеты на основе измерений.

Если лента качественная, она служит
заявленный срок только при подключении через блок питания, подобранный на
основе точных расчетов. Еще одно условие – соблюдение режима эксплуатации.

При покупке продукции CREE, Philips,
OSRAM
система будет работать заявленные 30-50 тыс. часов, если ответственно подойти к
подбору дополнительных компонентов и монтажу. Расчеты мощности и
энергопотребления проблем не создадут, так как эти производители указывают на
своей продукции все необходимые параметры.
