Теплый пол своими руками

Содержание:

Преимущества и недостатки данной системы обогрева

Любой человек стремится к снижению расходов на содержание своего жилья. Устраивая водяной теплый пол своими руками, владельцу дома удается сэкономить не только на монтаже, но и на последующей эксплуатации данной системы. К преимуществам также можно отнести:

• равномерное прогревание пола по всей площади комнаты;
• отсутствие видимых отопительных приборов и их соединений, что улучшает привлекательность интерьера;
• обогрев больших площадей дома при малых затратах;
• разовые финансовые вложения, затраченные при установке, обеспечат экономию на оплате электроэнергии в дальнейшем.

К недостаткам системы теплого водяного пола можно отнести:

• наличие конструктивных сложностей при монтаже;
• обязательное применение водяного насоса;
• сложность в управлении температурой пола;
• снижение показателя давления в стояке;
• потеря температуры в теплосети следующих квартир;
• наличие, хоть и небольшой, вероятности протечки, а также трудности ее поиска.

Важно заметить, что вероятность протечки высока, если использовать металлические трубы, которые вследствие коррозии могут дать течь. Трубы, изготовленные из полибутилена, металлопластика, сшитого полиэтилена (PEX), не подвержены коррозийным процессам

Срок их эксплуатации достигает пятидесяти лет.

Очень часто для монтажа данной системы используют специальную ребристую подложку в которой уже есть пазы для укладки труб

Инструкция по монтажу теплого пола

Перед началом работ нужно сделать расчет отопительной системы, определиться с длиной и диаметром труб, элементами управления и контроля, списком запорной водопроводной арматуры. Кроме того, следует выбрать один из нескольких возможных видов утеплителей и гидроизоляции

Во время выбора материалов и расчета технических показателей системы водяного отопления пола принимается во внимание материал полового перекрытия

Монтажная схема теплого пола

Толщина теплоизоляции из пенопласта или пенополистирола приблизительно 100 мм, для теплых регионов или вторых этажей этот параметр можно уменьшить на 30–50%.

Утеплитель для теплых водяных полов

Теплоизоляционные плиты

Рассмотрим вариант монтажа теплого пола по бетонным перекрытиям на первом этаже, для гидроизоляции используем дешевую полиэтиленовую пленку толщиной ≈ 30–40 мкм, верхняя стяжка полусухим бетоном, финишное половое покрытие – керамическая плитка. Трубы для системы покупаем пластиковые, для усиления прочности верхней стяжки и фиксации труб используется металлическая сетка.

Схема укладки теплого пола под плитку

Водяные теплые полы — схема

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Материал для будки

Элементы системы

Трубы

Изделия должны обладать легкостью, стойкостью к коррозии и высокой температуре. В качестве материала используется пластик и металл:

Сшитый полиэтилен (PEX) — хорошо переносит контакт с горячей водой и может работать при 80 °С. Как и все изделия из пластика, он не подвержен коррозии. Минимальный радиус изгиба составляет примерно десять диаметров. Улучшенными свойствами обладают PEX-трубы с защитой от проникновения кислорода. Наилучшую защиту обеспечивают пятислойные стенки

Они надёжнее трёхслойных без дополнительной внешней защиты, с которыми нужно обращаться особенно осторожно.
Гофрированная нержавеющая сталь — ее теплопроводность примерно в 200 раз лучше, чем у полиэтилена. Она отличается более высокой гибкостью

Так, например, у модели Neptun IWS при наружном диаметре 18 мм допустим радиус изгиба составляет 30 мм. Коэффициент линейного расширения при нагреве до 50 °С в 20 раз меньше, чем у PEX. Такие трубы для водяного теплого пола стоят дороже, при этом они белее функциональны и удобны в монтаже.
Термостойкий полиэтилен PERT — близок по характеристикам к PEX, но обладает меньшей термической устойчивостью. Различие становится заметным только при нагревании до 70 °С, поэтому для большинства систем этот материал подходит. Стенки должны обязательно иметь кислородозащитный слой.
Медь — теплопроводность этого металла в раз выше, чем у стали. Он имеет отличные показатели по гибкости и долговечности. Но из-за дороговизны применяются довольно редко.
Металлопластик — представляет собой трёхслойную конструкцию с внутренней прослойкой из алюминиевой фольги. Внешняя и внутренняя поверхность может быть выполнена из полиэтилена PEX или PERT. Полностью непроницаема для кислорода, устойчива к температурному и химическому воздействию. Минимальный радиус изгиба составляет примерно пять диаметров. Наибольшей гибкостью отличаются изделия, металлическая сердцевина которых выполнена без швов. Их можно многократно сгибать на участке с малым радиусом, равным трем значениям наружного диаметра.

Изделия имеют срок службы, составляющий в среднем 50 лет

Если встал вопрос — какой водяной теплый пол установить, лучше обратить внимание на производителя. Чтобы при монтаже не возникало проблем, следует покупать комплектующие одной и той же фирмы

Циркуляционный насос

Желательно обзавестись мощным насосом. Посчитайте требуемую производительность и возьмите модель с запасом по производительности минимум 25-30 %.

Греющие контуры

По виду раскладки их разделяют на меандровый или зигзагообразный и спиральный. По условию экономичности в них допускается потеря давления до 0,2 атм, поэтому общую длину не превышает 100 м, а одним проводником обогревают лишь 15-20 м2 площади пола. Для больших помещений используют несколько элементов. Передней стороной они подсоединяются к распределителю с регулирующей арматурой, задней — к коллектору. Обычно распределитель и коллектор представляют собой узел в виде гребенки, снабженный воздухоотводчиками.

Дополнительные советы и полезные

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

Помещение	Мощность, Вт/м2
Коридор, кухня	90-140
Санузел, ванная комната	170-190
Балконы, лоджии	До 200
Жилые помещения	До 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки

Общие правила посадки луковиц

Не зависимо от того, когда Вы предпочитаете высаживать луковицы тюльпанов — осенью или весной — для того, чтобы получить крепкие стебли и красивые бутоны, нужно четко придерживаться следующих правил:

1. Тюльпаны любят солнце. Им категорически противопоказана тень. И даже в полутени они смогут зацвести лишь в том случае, если почва очень хорошо удобрена и взрыхлена. Ввиду этого располагайте клумбу на южной стороне дома/забора, а лучше вообще в стороне от любых построек и высоких деревьев.
2. Сильный порывистый ветер способен сильно навредить тюльпанам. Выбирайте такое место, где клумбу от него защитило бы какое-нибудь препятствие.
3. Избыточная влага также вредна для тюльпанов. Если на Вашем участке грунтовые воды подходят близко к поверхности, приподнимите клумбу на 20-30 см над общим уровнем земли, или сделайте дренаж с помощью песка или гравия, положенных на дно посадочных ям.
4. Чтобы тюльпаны росли крепкими и красивыми, им нужен легкий супесчаный грунт, перекопанный на глубину лопаты и удобренный органикой и суперфосфатами. Только не используйте свежий навоз, который провоцирует развитие грибковых заболеваний.
5. Так как корневая система у луковиц очень короткая, вносить удобрения нужно в непосредственной близости к ним. Многие садоводы и вовсе практикуют точечное внесение питательных веществ — строго под каждую луковицу.
6. Если Вы используете чужой посадочный материал, приобретайте его в конце июля, то есть сразу после того, как луковицы будут выкопаны. Лишь самостоятельно обеспечив правильные условия хранения, Вы можете быть уверены в том, что луковицы жизнеспособны.
7. Глубина посадки составляет 10–15 сантиметров для больших луковиц и около 5–7 для «деток». Расстояние между посаженными луковицами в одном ряду должно быть примерно таким же. Но вот сами ряды должны отстоять друг от друга примерно на 30–35 сантиметров.
8. Как и все многолетники, тюльпаны от природы приспособлены к выживанию в зимних морозах. Правда, учитывая южное происхождение этих цветов, свободно переносить они могут лишь умеренные холода. Если зима предстоит действительно очень морозная, рекомендуется укрыть клумбу перегноем, торфом, или хотя бы опавшими листьями. Конечно, промерзание грунта такое «одеяло» не остановит, но хотя бы защитит от резких перепадов температуры.

Маленькая кирпичная печка для дачи своими руками

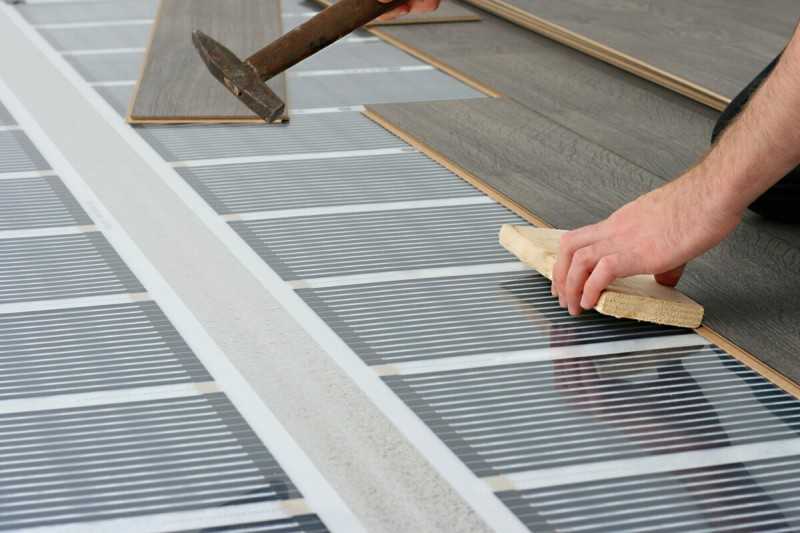

Пленочный теплый пол

Наиболее распространенным типом электрического теплого пола является пленочный теплый пол. Это обусловлено легкостью в его укладке.

Как сделать пленочный теплый пол своими руками с нуля:

Уложить теплоотражающий материал. При обустройстве пленочного пола рекомендуется под него укладывать теплоотражающий материал из фольги. Он не даст теплу уходить под пол.

Раскроить пленку. Ее следует нарезать максимально мелко, чтобы свести к минимуму используемые провода. Нарезать пленку следует только по нарисованным по ней линиям, иначе можно повредить внутренние элементы материала.

Нагревательные элементы необходимо выложить на основание и выравнять.

На тех участках пленки, где находится дорожка, проводящая ток, следует раскрыть пленку и закрепить к ней зажим.

Произвести изоляцию контактов. Бутиловые пластины являются достойным вариантом для изоляции. Обычно они идут в комплекте с элементами теплого пола. При помощи этих пластин необходимо обжать контакты.

Если все элементы исправно работают, значит их можно накрыть напольным покрытием.

Монтаж системы теплого пола своими руками – советы экспертов

Чтобы установка системы в частном доме прошла максимально успешно, внимательно изучите нашу инструкцию

Монтажные работы состоят из нескольких этапов и очень важно соблюдать все рекомендации специалистов, чтобы вам не пришлось начинать все заново

Монтаж водяного пола

Шаг 1: Подготовка основания и теплоизоляция

Это позволит снизить риски появления аварийных ситуаций в работе системы. Удалите старое покрытие и, если необходимо, сделайте бетонную стяжку. Результат выполненной работы обязательно проверьте строительным уровнем. Старые частные дома обычно славятся «гуляющими» перекрытиями. В таком случае не обойтись без применения армирующей сетки для укрепления основания. Благодаря этому вы избежите разных неприятностей, например, образования трещин.

После этого разбейте помещение на сектора – в каждом из них будет находиться отдельный контур. Теперь перейдем к теплоизоляции. Существует масса подходящих материалов, однако достаточно практичный вариант – применение листового пенополистирола. А чтобы исключить дальнейшую деформацию либо расширение при температурных перепадах, используйте демпферную ленту (рантовую). Ее прокладывают в местах соединения пола и стен, а также на стыках между секторами по всему периметру помещения. Дальше нужно сделать следующее:

1. Укладываем и формируем слой теплоизоляции;
2. Кладем слой гидроизоляции;
3. Фиксируем армирующую сетку;
4. Устанавливаем трубы.

Пенополистирольные плиты подгоняем друг к другу максимально близко. Сверху кладем гидроизоляцию, в качестве которой может выступать плотная полиэтиленовая пленка. Стыки между пленкой закрываем скотчем. Армирующую сетку также нужно зафиксировать, чтобы исключить риск ее сдвига.

Шаг 2: Проводим монтаж труб

Далее нужно закрепить трубы на армирующей сетке. Для этого можно воспользоваться специальными хомутами или гибкой проволокой. В процессе крепления старайтесь сильно не затягивать хомуты на трубах – во время движения теплоносителя труба может немного двигаться, а затянутые хомуты оставят следы. Начинать укладку нужно от точки («гребенки»), которая связывает систему водоснабжения и контур. Крайний конец трубы закрепляем на подающем коллекторе и начинаем поэтапно монтировать трубу на каркасе, задавая нужный радиус с помощью специальной пружинки, надев ее на трубу. Благодаря этому вы сможете избежать сильного изгиба изделий и их деформации.

Соединяем на гребенке конец и начало контура, а затем из этой же точки протягиваем следующий. Продолжайте выполнять работы до заполнения всей поверхности. Последнюю часть трубы соедините с возвратным коллектором. При этом количество контуров должно точно совпадать с количеством выходов у коллектора, потому заранее продумайте количество контуров. После соединения обогревательных контуров на гребенке следует «врезать» оборудование в систему водоснабжения.

Шаг 3: Даем старт системе и заливаем стяжку своими руками

Систему мы смонтировали. Однако прежде чем заливать финишное покрытие и запускать отопление, проведите предварительные гидравлические испытания. Сделать это можно и своими руками, не привлекая специалистов: залейте в трубы воду под давлением в 0,7 МПа. Также нужно провести осмотр труб на наличие повреждений, деформированных участков и устранить неполадки до заливки стяжки и монтажа напольного покрытия.

Если тестирование работы системы прошло успешно и вы не заметили ни сбоев, ни каких-либо повреждений, можете приступить к заливке стяжки. Для этого установите давление воды в районе примерно 3 бар и обеспечьте, чтобы в помещении была постоянная комнатная температура. Заливая стяжку, мы обеспечиваем еще один теплораспределительный слой. Приготовив раствор из цемента и песка марки М-300 и заливаем раствор.

Шаг 4: Финишное покрытие водяного пола

Последний шаг – укладка чистового покрытия. Это делается только после полного застывания бетонной стяжки. Также вам нужно помнить, что далеко не все виды покрытия подойдут для теплого водяного пола. Лучше всего, конечно, уложить керамическую плитку. А вот если хотите положить паркет или другое покрытие, проверьте, чтобы на упаковке стояла пометка «для напольного отопления».

Виды стяжки для пола

Устройство основных видов стяжек

Различают несколько видов стяжек для пола:

1. Сухая. Делают насыпной слой из инертного материала (песка, керамзита, перлита), сверху укладывают листы фанеры, ДСП, ДВП, гипсоволокнистые плиты и т. д. Конструкция служит основанием для напольного покрытия.
2. Полусухая. Используют жесткий полусухой цементно-песчаный раствор с добавлением фиброволокна или других пластификаторов. Смесь укладывают, выравнивают правилом и дают затвердеть. Можно произвести шлифовку верхнего слоя с помощью шлифовальной машины.
3. Мокрая. Осуществляется заливка цементно-песчаной смеси или самовыравнивающихся полимерных составов в опалубку или непосредственно на пол помещения. Срок твердения стяжки составляет 28 дней. Во избежание растрескивания поверхности, необходимо ежедневно увлажнять бетон или накрыть основание полиэтиленовой пленкой до набора прочности. Заливка раствора может привести протеканию цементного раствора сквозь стыки плит перекрытия.

Комплектующие

По завершении расчетной части приступают к выбору отдельных элементов системы. Материалы для водяного теплого пола включают в себя следующие компоненты:

• Трубы. Необходимы для транспортировки теплоносителя и передачи тепловой энергии в помещение. Оптимальный выбор – изделия из сшитого полиэтилена с защитной воздухонепроницаемой оболочкой. Они комплектуются соединительными фитингами.
• Контрольно-распределительные устройства. Коллекторы служат для равномерного распределения жидкости по отдельным контурам. В комплектации обязательно должны присутствовать термостат и устройства ограничения потоков жидкости. Для внешнего управления необходим контроллер для теплого пола – терморегулятор.
• Котел отопления. Источник нагрева теплоносителя. Мощность рассчитывается согласно параметрам теплого пола. Она не должна быть меньше общего номинального значения всей системы.
• Группа безопасности. К ней относятся байпасы, клапаны давления и измерительные приборы – датчики давления и температуры.

Подбор материалов и компонентов также должны осуществлять специалисты. Не стоит экономить на услугах профессионалов — теплый пол вместо радиаторов будет единственным источником тепла в доме. Поэтому система должна работать надежно, быстро реагировать на изменение температуры на улице.

Во время составления проекта рекомендуется предусмотреть установку датчиков температуры воздуха не только в отдельных комнатах, но и на улице. Они подключаются к общему блоку управления. Его настройки позволят установить различные тепловые режимы в зависимости от изменения внешних факторов. Это не обязательные комплектующие, но наличие их поможет оптимизировать работу всей системы. Главным преимуществом будет уменьшение денежных затрат на энергоноситель.

Способы нанесения декоративной шпаклевки

Способов декоративного использования шпаклевки довольно много, расскажем вам о нескольких.

Нанесение шпаклевки валиком. В зависимости от жесткости ворса, валиком можно наносить шпаклевку на стены, тем самым формируя интересный эффект, который будет по-своему красив, особенно после покраски.

Нанесение шпаклевки валиком и продолжение декорирования с помощью ткани. Необходимо взять ткань и в произвольном порядке прислонять ее к шпаклевке. Таким образом формируется фактура, которая по-своему уникальна и красива.

Нанесение при помощи щетки или кисти. Особого эффекта можно достичь, применяя щетки и кисти разной жесткости. Здесь вас может ограничить только ваша фантазия.

Трафареты также используются для придания особой фактуры вашим стенам. Сами трафареты можно как купить, так и смастерить самостоятельно.

Нижний Новгород

Стоимость

Как сделать теплые электрические полы?

Электрический теплый пол прогревает помещение, используя не воду источником тепла, а электрический кабель с многослойной изоляцией. Нагревание происходит вследствие прохождения электрического тока.

Специальные кабели используются трех типов:

• Резистивный одножильный. Самый дешевый и простой. Нужно подключать к электросети оба конца. Создает электромагнитное поле, которое может влиять на здоровье людей;
• Резистивный двужильный. Имеет нагревательную и токопроводящую жилы. Подключается одним концом;
• Саморегулирующийся кабель. Нагреваются специальные муфты. Не перегревается. Самый удобный и самый дорогой.

Как установить теплый электрический пол?

Снятие предыдущего покрытия, разравнивание поверхности, с использованием цементно-песчаной стяжки;

• Укладка теплоизоляции. Изоляционным материалом может стать пенофол, в случаях, когда тёплый пол является дополнительной системой отопления. Если квартира снизу отапливаемая, то можно использовать пенополистирол толщиной от 20 до 50 см. Если же пол устанавливается на лоджию или веранду, то лучше использовать в качестве теплоизоляции минеральную вату;
• Размещение электрокабеля змейкой.

Крепление кабеля можно сделать по-разному:

• на армирующую сетку;
• на тонкий слой стяжки, в который добавили пластификатор и микрофибру;
• использовать нагревательные маты (сетка из стекловолокна, на которую уже прикреплен электрокабель с определенным шагом), чтобы получить тонкие теплые полы.

Монтаж температурного датчика. Гофрированная трубка прокладывается от монтажной коробки в зону обогрева на 40 см. Трубка должна идти ровно между кабелем, по центру. Конец трубки закрываем заглушкой.

Внесение в схему укладки размещение основных элементов.

Подготовка основания для всех видов и вариантов теплых полов

Одним из важнейших элементов является основа для теплого пола в частном доме, которую нужно подготовить еще до обустройства самой системы отопления. К основанию предъявляется ряд требований – оно должно быть достаточно прочным, ровным и не пропускающим тепло. Каждое требование является важным, но особого внимания требует именно теплоизоляция – без нее выработанное тепло просто уйдет под пол. Используется различная изоляция для труб, выбирать которую необходимо под конкретные условия.

Технология подготовки основания с керамзитовым утеплением включает в себя следующие этапы:

1. Демонтаж. Первым делом нужно убрать старое покрытие, под которым может быть бетон, грунт или деревянные опоры. Все загрязнения и ненужные элементы необходимо убрать.
2. Разметка. При помощи строительного уровня по всему периметру стен необходимо отметить линию, по которой и будет выравниваться основание. В случае с керамзитом нужно оставлять больше свободного места, чтобы толщина теплоизоляционного слоя была достаточной для эффективного сохранения тепла.
3. Подсыпка. Основание засыпается слоем песка, толщина которого должна составлять около 10 см. Песчаную подушку после засыпки нужно уплотнить.
4. Гидроизоляция. На утрамбованный песчаный слой укладывается гидроизоляционный материал (дешевле всего обходится полиэтилен, но более надежным вариантом является гидроизоляционная мембрана).
5. Расстановка маячков. Теперь нужно установить опоры, по которым будут располагаться маяковые профили. Маячки нужно очень точно выровнять по уровню.
6. Укладка теплоизоляции. Все свободное пространство между маячками засыпается керамзитом. Для большей надежности и эффективности стоит смешать керамзит с жидким цементным раствором.
7. Заливка стяжки. Собственно, после укладки теплоизоляционного слоя можно приступать к заливке стяжки, которая должна доходить до отмеренного ранее уровня. Стяжка разравнивается вдоль профилей.
8. Выравнивание. Когда стяжка немного схватится, маяки нужно извлечь и заделать полученные отверстия. Швы затираются, после чего пол нужно оставить до полного застывания раствора.

В качестве теплоизоляции, кроме керамзита, можно использовать и ряд других материалов:

• Полистирольные плиты, которые для повышения прочности обычно укрепляются арматурной сеткой и крепятся к основанию анкерами;
• Рулонные фольгированные материалы, отлично подходящие для использования в сочетании с электрическими нагревательными элементами;
• Полимерные маты, предназначенные специально для укладки водяного теплого пола, для чего в материале имеются специальные выступы, между которыми прокладываются трубы.

Какие варианты систем существуют?

Наиболее популярными на сегодняшний день являются теплые полы, изготовленные с использованием теплоносителя системы отопления (чаще всего воды), специального электрокабеля или пленочных инфракрасных элементов.

Водяные теплые полы

Суть конструкции водяных теплых полов заключается в том, что между основанием и напольным покрытием помещаются трубы с циркулирующим по ним теплоносителем, в качестве которого, чаще всего, выступает вода. Поскольку такая система не перегревается, то устанавливают ее практически под любое напольное покрытие, в том числе паркет.

Систему водяного обогрева полов можно монтировать только в частных домах, либо в квартирах, расположенных на первом этаже

К недостаткам относят относительно невысокую температуру системы, в связи с чем, в качестве основного способа отопления в холодном климате она не подходит, и трудоемкость монтажа. Используют их чаще всего в частных домах.

Электрические кабельные теплые полы

Нагревательным элементом в таких теплых полах служат специальные кабели с многослойной изоляцией. При прохождении по ним электрического тока они нагреваются, а затем отдают тепло напольному покрытию.

Применяют для монтажа теплого пола резистивные и саморегулирующиеся кабели. Среди резистивных предпочтение отдают двужильным, поскольку одножильные, по результатам некоторых исследований, являются причиной электромагнитного излучения, что не лучшим образом сказывается на здоровье человека. Подобных недостатков лишены саморегулирующиеся провода, которые, к тому же, являются более надежными, так как застрахованы от перегрева в силу конструктивных особенностей.

Чаще всего кабельный теплый пол монтируют под кафельную плитку и линолеум

Инфракрасные теплые полы

Инфракрасные тепловые полы являются доступной во всех отношениях новинкой на рынке отопительных систем. Основным их элементом является тонкая гибкая пленка со специальным графитовым покрытием и нагревательными элементами (электродами). При взаимодействии электрического тока с покрытием, происходит излучение инфракрасных волн. Этот вид отопления значительно дешевле предыдущих, гораздо проще в установке и более экономичен, хотя площадь обогрева приближается к максимальной.

Основным элементом инфракрасного теплого пола является тонкая гибкая пленка со специальным покрытием

К неоспоримым удобствам относят и то, что монтаж может осуществляться собственными силами и под любое напольное покрытие: линолеум, ламинат, ковролин и т.д. Кроме того, ряд исследований показал пользу инфракрасного излучения для организма человека.

Установка водяного теплого пола своими руками

Существует несколько способов укладки теплого водяного пола. Самый популярный из них — это обычная бетонная стяжка. Стяжка должна заливаться не менее чем на 3 см над трубопроводом, так как используемые для циркуляции воды трубы из-за их размера спрятать в плиточный клей невозможно, в отличие от электрических кабелей, о которых мы подробно остановимся ниже. Монтаж водяного теплого пола своими руками несложен.

Кроме того, водяной теплый пол своими руками можно уложить так называемым настильным способом, который подразделяется на два вида. Первый (пенополистирольная система монтажа) предполагает укладку труб в вырезанные пазы специального теплоизолирующего материала «пенополистирол». Такие пазы надо делать вручную, укладывать внутрь этих пазов трубы для горячей воды, а сверху заливать стяжкой. Деревянную систему монтажа обычно используют для деревянного пола, который уже имеется в доме. Однако такой монтаж достаточно сложен – укладка в деревянные пазы вручную процесс непростой. Для этого делают деревянный желоб для укладки нужной формы.

Виды теплого пола для ванной

Устройство электрического тёплого пола может быть:

• Кабельный.
• Плёночный (инфракрасный).

Это основное деление. В зависимости от формы выпуска, кабель может выпускаться:

• На катушке.

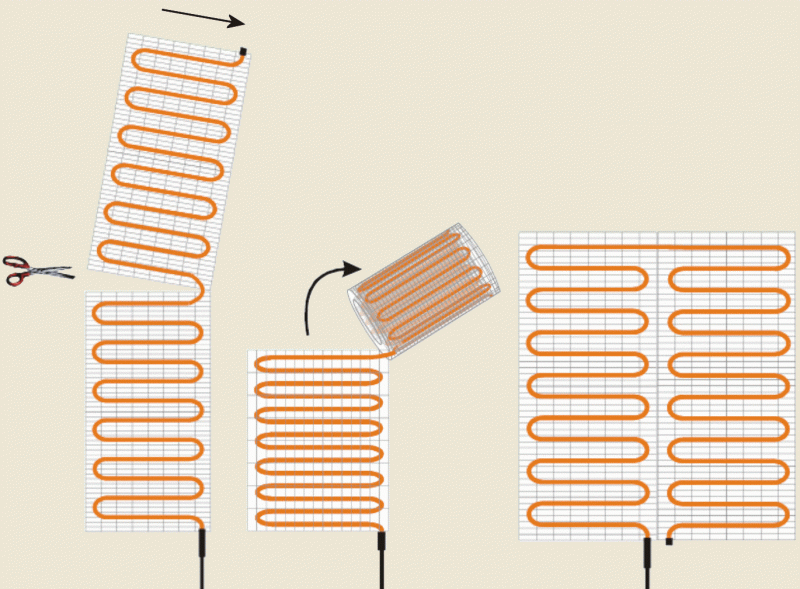

• В матах. Это такой же кабель, но он закреплён на пластиковой сетке.

А плёночные полы подразделяются по используемым материалам на:

• Углеродные.
• Биметаллические.

В силу своей специфики, электрические плёночные полы идеально подходят для укладки под ламинат. В ванной же, самым оптимальным выбором будет кабельный тёплый пол. Своими руками и без опыта его уложить проще всего. При этом, следует отметить, что кабель может быть двужильным и одножильным. Если монтаж теплого пола будет производиться своими руками, и навыка у вас нет, то обязательно берите двужильный нагревательный кабель. Его преимущество в том, что он подключается только с одного конца. Второй конец, останется там, где вы окончите укладку.

Укладывать нагревательный кабель в матах(как на видео), первый раз будет несколько труднее. В такой комплектации, он выпускается больше для профессионалов.  А для начала давайте остановимся на двужильном кабеле.

Мощность нагревательного элемента рассчитывается исходя цифры 150 в/м2. Для ванной комнаты, как для помещения с повышенной влажностью, это минимальное значение.

Что входит в комплект

Кроме самого кабеля, потребуется:

• Терморегулятор (комплектуется выносным датчиком температуры).
• Монтажная лента.
• Теплоизоляция толщиной 4 мм.
• Сухая смесь для стяжки.
• Расходные материалы: скотч, дюбеля.

Сколько это стоит?

Действительно, когда в планах появляется задача установки в помещении теплого электрического пола своими руками, в первую очередь возникает вопрос о его стоимости. Сразу отметим, что выполнив монтаж системы своими руками, вы сэкономите половину стоимости всего ремонта, т.к. именно услуги мастеров потребуют больше всего затрат.

Итак, если речь идет о готовых комплектах теплого пола, то в среднем 1 м2 будет стоить около 3500 рублей. В специализированных магазинах можно найти разнообразные комплекты, стоимостью от 2000 до 5000 рублей за 1 квадратный метр. Тут мы не рекомендуем гнаться за низкой ценой, т.к. это обычно означает низкое качество системы. И понятно, что если нагревательный кабель выйдет из строя, то просто заменить его не получится, т.к. он обычно укладывается под плитку.

Стоимость работы мастера по укладке теплого пола колеблется около 1000 рублей за кв.м.

Подготовка основания

Этапы подготовки основания:

Во-первых необходимо разобрать старое покрытие. Под ним может находиться бетон, земля, шлак или доски. Все элементы следует убрать.

С помощью уровня необходимо найти и отметить на всех стенах линию уровня. Впоследствии по ней будет выравниваться основание.

Необходимо засыпать песчаную подушку. Она должна составлять примерно 10 см. После засыпки ее уплотняют.

Сверху песчаную подушку застилают слоем гидроизоляционного материала. Полиэтилен является самым дешевым его вариантом.

Необходимо расставить маячки, которые должны быть выровнены по уровню.

После этого приступают к заливке стяжки. Ее необходимо выровнять вдоль установленных маяков.

После того как схватится стяжка, следует достать маячки, а получившиеся отверстия заделать. Швы необходимо затереть, а пол оставить пока раствор полностью не застынет.

Собачья будка своими руками — пошаговое описание постройки и особенности размещения и использования в ландшафтном дизайне (115 фото + видео)
