Изоляция кабеля

Как правильно изолировать изолентой

Предположим нужно изолировать раздробленную изоляцию. Вам не нужно заворачивать весь участок сразу, прикрепите ленту к изоляции кабеля рядом с поврежденной частью изоляции на неповреждённый участок. Но прежде чем это сделаете, убедитесь что шнур не пыльный, влажный или грязный (клей не может прилипать в этом случае).

Последовательно перемещая изоленту к повреждению и слегка подтягивая, наматываете ленту пока не дойдете до неповреждённой изоляции провода на другой стороне повреждения.

Если лента намного шире чем протёртый участок, просто оберните 3 раза в одном месте, чтобы повреждение было в центре.

Изолирующая лента может быть отрезана качественно с помощью бокорезов, но это не всегда возможно и доступно.

Можете обойтись вообще без инструментов и прочно захватив по обеим сторонам области выбранное место, растянуть изоленту и в конце концов разорвать ее. Конечно край оборванной ленты не будет слишком красивым, но во многих случаях сойдет и так.

Важно чтобы разрывы происходили быстро. Медленно растягивая ленту, пока она не разорвется, дойдём до того что изолента будет сильно растянута и еще более повреждена

Как заизолировать провод в стене

Требуется выбрать штукатурку на расстоянии до 3-5 см от места повреждения по обе стороны, глубина траншеи – 1 см. Эти условия обязательны для беспрепятственного и качественного соединения поврежденных участков цепи. Следующий этап – разъединить провода и сделать надрез в изоляционном слое вдоль по центру.

С поврежденных концов проводника снимается изоляционный материал на 10-15 мм. Если проводка старая, изоляция, скорее всего, будет твердой и удалить ее с помощью ножа в тесных условиях будет практически невозможно. Лучше использовать метод оплавления.

Концы медных жил покрываются слоем припоя паяльника

Залудить проводники важно со всех сторон очень тщательно. В завершение на место соединения надевается изолирующая трубка

Если требуется влагостойкое соединение, предварительно соединенный участок можно обработать силиконом.

Требования к изоляции электропроводки

Материал, предназначенный для изоляции, обладает не только диэлектрическими качествами, но и выполняет защитную функцию. С учетом способа установки и условий использования к изоляции могут быть предъявлены и другие требования.

• Длительный эксплуатационный срок, высокая степень устойчивости к старению.
• Высокая прочность к истиранию и разрывам.
• Устойчивость к температурному воздействию, особенно высоким температурам.
• Отсутствие возможности перегибов.
• Сопротивляемость химическому воздействию.

Муфта и ее изоляция

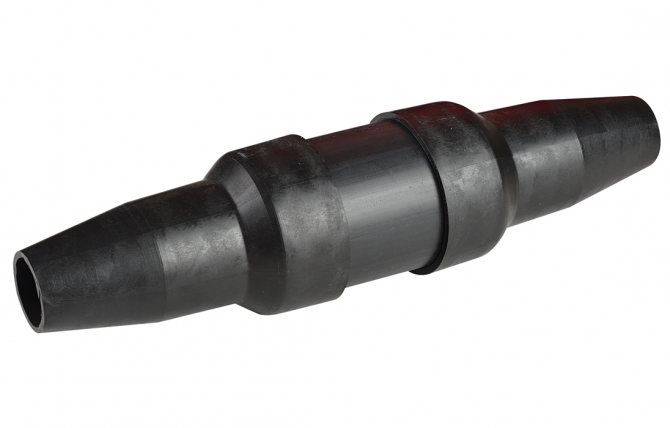

Муфта для изоляции кабеля

Соединительная муфта используется в тех случаях, когда требуется удлинить провод, например, при переносе выключателя или розетки. Муфта вместе с проводкой будет заделана в стене, поэтому ее изоляция должна быть герметичной. Самый надежный вариант в этом случае – использование термоусадочной трубки. При выборе учитывается степень ее усадки

Как правило, для этой детали характерна трехкратная усадка, это важно учесть при выборе требуемого диаметра. Изоляция проводится в несколько этапов – прежде всего, жил, а далее остального участка

Как только жилы будут соединены, трубку протаскивают до конца провода.

Изоляция токопроводящих жил

Места, где соединены жилы, изолируют с помощью обыкновенной изоленты, но при этом контакт будет толще, и надеть на него термоусадочную трубку будет сложнее. В качестве аналога предпочтительнее использовать специальный термоусадочный материал. Усадку проводят с помощью обыкновенной зажигалки или строительного фена.

Изоляционный слой оболочки

На этом этапе изоляция токоведущих частей уже должна быть завершена, для полной и надежной герметизации дополнительно обрабатывают и оболочку муфты. Особенно это играет важную роль при муфтировании оболочных кабелей или проводов. Трубка должна скрывать место соединения и находить на внешний изоляционный слой с обеих сторон минимум на 1 см, в противном случае есть вероятность попадания пыли и влаги под заводскую оболочку проводки.

Коммутационные коробки

Изоляция проводов в коммутационной коробке

Контактными устройствами во внутриквартирной сети являются коммутационные коробки. Эта конструкция защищена от пагубного воздействия окружающей среды корпусом и крышкой. Необходимость изолировать электрические провода будет зависеть от конструктивных особенностей оборудования. Если оно оснащено зажимными колодками, дополнительная защита не требуется. Если такого нет, необходимо разграничение проводников.

Соединение при помощи скруток чаще всего используется в контактных коробках, не оснащенных колодками. Однако с течением времени скрутка утрачивает свою плотность из-за расширений, вызванных температурными перепадами и окислением проводников. Для этого плотно скручивают зачищенные концы жил по часовой стрелке, а далее, надев колпачок, его прокручивают в том же направлении, приложив немного усилий. Внутренняя полость пластикового колпачка оснащена стальной конусной пружиной

При осторожном прокручивании оно плотно прилегает и обжимает контакт. Колпачки могут выпускаться в разных цветах и размерах, что позволит подобрать подходящий контакт

Изоляция СИЗ не может обеспечить надежную герметичность, поэтому может использоваться только в специальном отсеке контактного устройства. Если в будущем потребуется подключение новой линии или замена светильника, колпачок достаточно просто снять, чего нельзя сказать об изоленте.

Во время выполнения работ на линии требуется отключить питание в щитке.

Какому варианту отдать предпочтение?

Так как хлопчатобумажная ткань лучше переносит высокие температуры, но боится влажности, ее лучше применять внутри помещений: дома, квартиры и т.д. Раньше хлопчатобумажную изоляционную ленту применяли в распределительных коробках, потому что плохое соединение проводов со временем нагревается, а эта изоляция не будет плавиться и предотвратит короткое замыкание.

ПВХ изделие лучше использовать для электропроводки на улице и в помещениях с повышенной влажностью. Помимо этого можно изолировать пластиковой изолентой провода от люстры, а также в остальных местах, где будет отсутствовать сильный нагрев жил.

В автомобиле из соображений аккуратности чаще используют тряпичную изоляционную ленту, т.к. она черного цвета и не бросается в глаза, когда открывают капот. Чтобы сделать такую изоляцию герметичной, поверх хлопчатобумажной ткани надевают термоусадочную трубку.

Ну а опытные электрики, чтобы «убить двух зайцев одним выстрелом», сначала изолируют провода черной ХБ изолентой, после чего дополнительно наматывают несколько слоев ПВХ изделия. В этом случае проводка будет защищена и от короткого замыкания, т.к. изоляция не будет плавиться, и от повышенной влажности.

Кстати, самыми лучшими производителями изоленты считаются такие фирмы, как ISOLOCK, TDM ELECTRIC и Klebebander. Профессионалы оставляют в большинстве случаев только положительные отзывы о продукции компаний. Более дешевую, но все же качественную изоляционную ленту от фирмы IEK можете также выбрать для проводки в доме! Дополнительно рекомендуем просмотреть видео, на котором сравнивается качество нескольких производителей изоляционных лент:

Вот мы и рассказали о том, какая изолента лучше для электропроводки в доме и автомобиле. Надеемся, теперь Вы знаете, что правильнее выбрать в определенных условиях: ПВХ либо ХБ материал и какие достоинства у каждого из вариантов!

Будет интересно прочитать:

• Как правильно изолировать провода
• Как провести электричество в баню
• Как правильно сделать штробы под проводку

Когда нужна изоляция

Когда так получилось, что на плате много тонких проводков, которые не изолированы друг от друга, то в таком случае их изолирование очень желательно.

Если во время ремонта блока питания вы поменяли пару конденсаторов, то ничего страшного не будет, если вы оставите участок припоя после пайки без изоляции.

Конечно, если блок питания не используется в помещениях, где есть высокая влажность, или на улице.

При изготовлении самодельных плат принцип тот же самый.

Не планируется использовать устройство на улице и нет тонких не изолированных проводов? Значит и защита припоя на плате не нужна. Даже обычной канифоли хватит. Главное на самодельных платах это отсутствие металлического мусора и лишнего припоя на участях.

Еще пример во время ремонта микрофона у смартфона. Микрофон припаян всего двумя проводами к плате. Нужна ли изоляция припоя? Она не целесообразна совсем.

Инструкция по использованию изоляторов

Ну вот мы и подошли к основному вопросу статьи – технологии изоляции проводов своими руками. Так как материалов существует несколько, остановимся на каждом и расскажем, как самому изолировать оголенные жилы.

Если Вы используете изоленту, для начала нужно сделать хорошую скрутку проводов. Если провода многопроволочные, рекомендуется дополнительно пропаять их для более надежного соединения. Далее скрутка загибается в одну из сторон, как показано на фото, после чего изолента накручивается на оголенный участок минимум в 2 слоя. Такая методика часто используется в квартире, даже опытными электриками. Изоленту можно применять при соединении проводников в распределительной коробке, люстре, при переносе розетки и даже под штукатуркой, если место соединения находится в монтажной коробке. О том, какая изолента лучше для электропроводки, мы рассказали в отдельной статье.

Термоусадкой изолировать оголенные жилы также не сложно. Главное запомните важный нюанс – трубка должна быть надета на один из проводников до их сращивания. После пайки либо скрутки надеть кембрик (его еще так называют) у Вас не получится. Когда контакты будут соединены, трубку нужно натянуть на оголенное место соединения, после чего нагреть строительным феном. О том, как пользоваться термоусадкой, мы подробно рассказали в отдельной статье: https://samelectrik.ru/termousadochnaya-trubka.html.

Если фена нет под рукой, допускается нагревание обычной зажигалкой, главное следите, чтобы термоусадка герметично стянулась на кабеле. Использовать трубку ТУТ рекомендуется при погружении проводника в воду (к примеру, если поврежден кабель питания на глубинном насосе). Помимо этого термоусадка используется при прокладке кабеля под землей, если нужно соединить подземную проводку. Также рекомендуется изолировать провода данным материалом в ванной, деревянном доме, бане либо на улице, чтобы надежно защитить место соединения от воды.

Колпачки СИЗ лучше применять при монтаже электропроводки в доме и квартире. СИЗы компактные и позволяют быстро заизолировать скрутку. Все что нужно – накрутить колпачок на провода до упора, как показано на фото ниже.

Если нужно защитить скрутку тонких проводов, к примеру в наушниках, применять изоленту не целесообразно, т.к. она не будет плотно прилегать. В этом случае обойтись без изоленты можно, используя обычный суперклей. Все, что нужно сделать — аккуратно капнуть клеем на оголенный участок мелких проводников. В электросети 220 Вольт такой способ использовать не рекомендуется, т.к. клей, собственно, как и силиконовый герметик, быстро отвалится. Кстати, клеящим пистолетом также не стоит изолировать жилы, по аналогичной причине.

Для дополнительной изоляции кабеля от кролика, кошки либо щенка в доме (домашние любимцы любят грызть провода), рекомендуется использовать оловянную фольгу. Об остальных способах защиты электропроводки от животных, читайте в соответствующей статье!

Вот мы и предоставили все существующие способы изоляции оголенных жил своими руками. Как Вы видите, самостоятельно изолировать провод под водой, в стене и земле не так уже и сложно, главное правильно выбрать материал для изоляции. Напоследок рекомендуем Вам во влажных помещениях и на открытом воздухе дополнительно защищать электропроводку гофрой, которая еще больше защитит место соединения, чтобы не попала вода на оголенные контакты.

Распространенные изоляционные материалы и их свойства

Правилами электробезопасности предусмотрено использование:

1. ПВХ изоленты. Важнейшим ее достоинством является высокая эластичность. К числу недостатков следует отнести быстрое раскисание и отклеивание в условиях повышенной влажности. Изолента отлично подойдет для работ в сухом помещении, а также в том случае, когда проводам требуется обеспечить цветную маркировку. Разноцветной изолентой можно отлично обозначить наличие фазы, нуля или земли;

2. ХБ изоленты. Указанный материал имеет хлопчатобумажную основу. Его можно использовать не только для работ в домашних условиях, но и для манипуляций с проводами под капотом авто. ХБ изолента является более стойкой к влаге, разного рода загрязнениям и низким температурам;

3. Термоусадочных трубок (ТУТ). Современная термоусадочная трубка заслуженно считается одним самых надежных изолирующих материалов. Она одинаково качественно сможет изолировать провода, расположенные в доме, в грунте, в автомобиле и даже под водой. Для бытовых нужд этот изолятор считается оптимальным;

4. Колпачков СИЗ. Этот вид изоляции лучше всего подходит при выполнении скрутки жил. По своим изолирующим свойствам колпачки, конечно же, уступают термоусадочной трубке, однако для изоляции жил в люстре или под подвесным потолком вполне подойдут.

Перечисленные выше изоляционные материалы являются достаточно надежными и пользуются высоким спросом. В остальной части статьи будут приведены основные правила изоляции оголенных жил.

Общее представление о сопротивлении изоляции

Определяющим показателем, влияющим на образование токов утечки и формирования однофазных или междуфазных коротких замыканий проводников, является сопротивление изоляции. Оно показывает, насколько токопроводящая жила изолирована от земли и соседних проводников.

В зависимости от используемой марки кабеля предусмотрены нормативные значения по сопротивлению. Они могут варьироваться, исходя из конкретных климатических условий. Для фиксации показаний используется мегомметр. С целью выявления слабых мест периодически осуществляется контроль указанного значения. Сроки проверки устанавливаются в соответствии с ПУЭ. Внеочередные испытания изоляции осуществляются в следующих случаях:

• при вводе в эксплуатацию;
• после проведения ремонтных работ;
• в случае попадания на защитный слой воды или при его перегреве.

Измерение сопротивления изоляции Для качественного формирования защитного покрытия токопроводящих жил рекомендуется использовать соответствующие виды изоляционного материала. При этом обязательно соблюдать правила техники безопасности. Для кратковременной изоляции проводников можно воспользоваться скотчем.

Особенности строения проводников

Пластмассовая изоляция

Электрические провода и кабели различаются по своему строению. Они бывают одножильные и многожильные, а также выполняются из разных материалов (медные, алюминиевые). В первом случае устройство имеет одну жилу, которая заключена в изоляцию. Многожильные провода представляют собой несколько жил, которые скручены друг с другом и заключены в общую изоляцию.

Изоляционный слой защищает изделие от внешнего воздействия. Он бывает одинарный и двойной и может делаться из следующих диэлектрических материалов:

• Пластмасса. Обычно применяются термопластмассы, которые поддерживают горение. Для специального применения на изделиях с повышенными требованиями используются термореактивные пластмассы.

• Резина. Твердеет при нагревании, поддерживает горение.
• На тканевой основе. Есть отдельные виды тканей, которые могут сохранять свои свойства при температурах до 400°С.
• Экранирующая оплетка. Защищает изделие от электромагнитного воздействия. По сути не является изолятором.
• Бронирование. Защищает кабель от повреждений.

В зависимости от типа изоляционного слоя и его толщины выбирается способ удаления.

Изолирование проводов — выбор материалов и порядок работы

При монтаже электропроводки важно знать, как правильно изолировать провода. Некоторые оболочки создаются временно. Например, во время монтажа люстры, выводят ноль и фазу, концы обматывают изолентой в целях безопасности

Бывают случаи, когда нужна долговечная изоляция кабелей. Тогда обходятся без изоленты — используют более надежные материалы

Например, во время монтажа люстры, выводят ноль и фазу, концы обматывают изолентой в целях безопасности. Бывают случаи, когда нужна долговечная изоляция кабелей. Тогда обходятся без изоленты — используют более надежные материалы.

Главное — безопасность

Перед тем как заизолировать провод, нужно убедиться, что соблюдены все правила техники безопасности:

• Кабели должны быть отключены от сети.
• Даже если вы лично выкручивали пробки или выключали автоматы – проверьте наличие напряжения с помощью индикатора;
• Убедитесь, что подобраны подходящие материалы для изоляции. Если неправильно выбрать изделия, в процессе эксплуатации произойдет КЗ, которое может привести к пожару.

Кабели, прокладываемые под землей или на открытом воздухе, должны быть цельными — соединения допускаются только в герметичных распаячных коробках.

Материалы

На сегодняшний день можно выделить следующие виды изоляции кабелей:

• ПВХ изолента. Устойчива к влаге, подходит для временной изоляции проводов. Иногда применяется для мелкого ремонта, например, когда нужно заизолировать шнур от зарядки.
• ХБ изолента считается более качественным изолятором, чем поливинилхлоридный аналог. Устойчива к влаге, химическим веществам. Используется не только в домашних электросетях, но и в транспортных.
• Термоусадочная трубка (ТУТ) — оболочка, которая надевается на участок, который нужно заизолировать. Под воздействием высокой температуры сжимается, создавая герметичное соединение. Если ищете, чем изолировать провода на долгий срок — это лучший вариант.
• СИЗ-колпачки. Используются для изоляции и соединения проводов между собой. Их часто применяют при создании блоков розеток.

Изоляция для проводов и кабелей подбирается в зависимости от места и цели её применения. Можно ли заизолировать провода скотчем? Нет — этот материал не предназначен для подобных целей.

Выбираем термоусадку

С изолентой все понятно – есть два типа изделий из разных материалов. Нужно определиться только с цветом. А термоусадочные трубки – относительно новый для нашего рынка товар. Поэтому нужно знать о том, как правильно подобрать и как пользоваться электроизоляционным материалом.

Главный параметр — размеры до и после сжатия. Производители указывают их двумя способами:

• Диаметр до сжатия/диаметр после сжатия, например 10/5 мм.
• Диаметр до сжатия/коэффициент усадки. Например, 10/2:1 мм. Подобное обозначение говорит, во сколько раз сожмется трубка после обработки. В примере она станет вдвое уже.

Главное, чтобы после сжатия трубка была меньше, чем диаметр провода. Тогда удастся создать герметичное соединение.

Другие параметры ТУТ:

• Клеевой слой — при нагревании состав расплавляется, заполняя все полости. Такие трубки лучше защищают от влаги и пыли.
• Устойчивость к внешним воздействиям. Термоусадки делают из разных материалов, способных противостоять воздействию нефтепродуктов, ультрафиолета, перепадов температур. Например, для электропроводки автомобиля нужны маслобензостойкие изделия.
• Цвет. Трубками разного цвета можно обозначать разные типы электрических проводов, например, ноль и фазу.

Порядок работы с разными материалами

Как изолировать провода изолентой:

• все кабели надежно скрутить между собой;
• если жил много, а изоляция делается на долгое время, лучше спаять сердцевины.
• Намотать изоленту в несколько слоев, отступив от каждого неизолированного края 1,5–2 сантиметра.

Неизвестно, сколько прослужит заизолированный таким образом провод. Лучше использовать более надежные способы защиты.

Изолирую провод с помощью термоусадки:

• скрутить жилы между собой, при необходимости — спаять;
• надеть отрезок на участок с открытыми жилами;
• зажечь зажигалку и равномерно перемещать её от одного края трубки к другому;
• провернуть провод и повторить предыдущее действие.

Процесс зачистки провода или кабеля

Чаще всего зачистка проводов производится с помощью бокорезов. Иногда разделка проводов сопровождается неправильным использованием бокорезов, что усложняет работу и приводит к повреждениям токоведущей части провода

Для снятия изоляции важно, чтобы режущие части были направлены в противоположную от движения инструмента сторону. Таким образом ножи смогут врезаться в изоляцию даже при незначительном нажатии.
Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу

При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным.
При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность.

Как разрезать внешнюю изоляцию с помощью ножа с пяткой видео

Удаляя внешний слой изоляции, старайтесь его не резать поступательными движениями (напоминающими пиление). Нужно просто продавливать его острой стороной ножа и медленно проворачивать. Не стоит применять силу. При выполненной работе, осмотрите зачищенные концы проводника. Там могут быть надрезы или надломы токоведущей части провода. Такой конец провода не годится для дальнейшей эксплуатации. Его надо отрезать и выполнить работу заново. Если не придать этому должного значения, со временем может создаться опасная ситуация. Как правило, поврежденная часть жилы провода в дальнейшем, в процессе эксплуатации, обламывается. В дальнейшем надо будет искать место повреждения кабеля, а это место, как правило, будет скрыто изоляционной лентой.
Иногда не понятно, как зачистить провод, особенно, когда он слишком тонкий, да еще и многожильный. Есть одна хитрость.

1. Берем старое лезвие бритвы.
2. Ломаем его и берем одну половинку лезвия.
3. Фиксируем провод, используя тиски или струбцины. Можно пустить в ход зажим настольной лампы.
4. Разрезаем изоляцию вдоль проводника.
5. Делаем аккуратные надрезы поперек сечения, стараясь не коснуться лезвием проводника.
6. Сгибаем кабель так, чтобы надрезанные края слегка разошлись.
7. Цепляем ногтем надрез и стягиваем изоляцию с жилы.

Зачистка проводов – это кропотливая работа, требующая терпения.
При зачистке проводов часто возникают ошибки. Типовые ошибки зачищенных проводов видны на рисунке:

Типы замков, которые мы вскрываем и ремонтируем

Как правильно изолировать термоусадкой

Прежде всего нам понадобится источник тепла:

• Спички — последнее средство. Только в том случае, если элемент маленький и легко доступен. Кроме того, вы будете дышать серой и вредными выделениями.
• Зажигалка — для легкодоступных предметов можно взять и её, но будьте осторожны! Так изоляция провода может быть вообще сожжена.
• Термофен — лучшее, но и самое дорогое решение. В отличие от источников основанных на открытом огне, способность направлять тепло под любым углом предпочтительнее, так как повреждение провода сделать будет очень сложно. Лучше всего иметь тепловой фен с регулируемой температурой нагрева для адаптации к различным случаям.
  Вы можете попробовать и обычный домашний фен, но это уже извращенство.

Изоляция термотрубки зажигалкой

Сначала разрезаем термоусадочную трубку соответствующую диаметру кабеля согласно таблице. Она должен быть немного длиннее повреждения, так чтоб захватить изоляцию провода с обеих сторон на несколько миллиметров.

Помещаем кусок на кабель в место повреждения и нагреваем термоусадочную трубку до тех пор, пока она не зажимает изоляцию кабеля. Если шнур или элемент толстый — придется вращать его, чтобы тепло дошло до трубки со всех сторон.

Внимание! Пламя должно быть на расстоянии от провода. Стоит попрактиковаться прежде чем начинать настоящую работу

Стандартная изоляция рассчитана на максимальную температуру 70С . Даже если пламя не нарушит изоляцию, она может загореться или начать тлеть, особенно когда работа длится долго.

Тепловой фен для изоляции

Можно сказать, что такой фен (ещё его называют тепловая пушка) — это чуть более мощная сушилка для волос (шутка). Он создает воздушный поток с регулируемой температурой от нескольких десятков — до нескольких сотен градусов.

Если термофен имеет температурную регулировку, начните с меньшей, это может занять больше времени прежде чем термоусадка отреагирует, но таким образом безопасно достигнете оптимальной настройки температуры. Если в вашем термофене нет такой настройки, начните дуть с расстояния. Если заметили что термоусадка неравномерно распределена по шнуру, можете повернуть ее вокруг чтобы прогреть трубку с каждой стороны.

Если используете термоусадочную трубку для изоляции паяного соединения, не перегревайте её долго.
