Как замерить силу тока мультиметром

Как замерить силу тока мультиметром

Сила тока наряду с напряжением и сопротивлением является очень важным понятием в электричестве. Она измеряется в амперах и определяется количеством электрической энергии, проходящей через проводник за определенную единицу времени. Определяют ее величину с помощью измерительных приборов, в домашних условиях это проще всего сделать при помощи мультиметра, или тестера, имеющегося в распоряжении многих хозяев современных квартир. Контроль силы тока очень важен для работы механизмов, зависящих от электропитания, поскольку превышение ею максимально допустимого значения приводит к поломке приборов и возникновению аварийных ситуаций. Тема этой статьи – как измерить силу тока мультиметром.

Рекомендуем

Популярное

Конструктивные особенности

Итак, в мультиметре есть два вида выходов, они обозначены цветом: красным и черным. А вот гнезд может быть на разных моделях разное количество: два, четыре или больше. Черный выход – это масса, то есть, общий (обозначается или «com», или минусом). Красный используется именно для измерений, то есть, является потенциальным. Здесь может быть несколько гнезд для измерения каждого параметра электрической цепи, то есть, сопротивления, напряжения и силы тока. На мультиметре такие гнезда обозначаются единицей измерения параметров, так что не ошибетесь.

Второй внешний элемент – это рукоятка, вращающаяся по кругу. С ее помощью устанавливается предел измерений. Так как перед нами стоит вопрос, как можно измерить силу тока мультиметром, то нас должна интересовать шкала с амперами. Хотелось бы отметить, что таких пределов на аналоговых тестерах меньше, чем на цифровых. Плюс ко всему последние комплектуются разными полезными опциями, к примеру, звуковым сигналом.

А вот теперь один из важных моментов. У каждого мультиметра есть предел по току, который является максимальным. Поэтому выбирая проверяемую электрическую сеть, необходимо сопоставить проверяемую ситу тока цепи с пределом в тестере. К примеру, если в проверяемой электрической цепочке предполагается, что проходящий по ней ток будет иметь показатель 200 А, то не стоит проверять эту цепь мультиметром с максимальным пределом в 10 А. Предохранители прибора тут же сгорят, как только вы начнете тестирование. Кстати, максимальный показатель обязательно указывается на корпусе прибора или в его паспорте.

Виды мультиметров

На современном рынке электроприборов представлено две разновидности тестеров:

Основными элементами аналоговых приборов являются шкала с нанесенными на ней делениями, по которой определяются показатели электрических величин, и стрелка-указатель. Такие мультиметры пользуются высоким спросом у новичков благодаря своей низкой стоимости и простоте в использовании.

Но, наряду с этими положительными сторонами, аналоговые тестеры имеют и ряд недостатков, основным из которых является высокая погрешность измерений. Ее можно несколько уменьшить за счет настроечного резистора, конструктивно входящего в состав прибора. Тем не менее, при необходимости замерить электрические параметры с высокой точностью, лучше воспользоваться цифровым прибором.

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Какой лучше купить цифровой мультиметр

Обвязка

Следующим этапом станет монтаж деревянной обвязки. В её качестве выступает брус. На столбики укладывается гидроизоляция, потом к ним анкерными болтами фиксируется брус.

Обвязка должна связать все столбики в единую конструкцию. При эксплуатации здания, она распределяет нагрузку от крыш и стен на фундамент.

Скандинавский

Как определяют силу тока на зарядных устройствах?

В большинстве зарядных устройств имеется встроенный амперметр, который показывает силу тока. Если речь идет о зарядке автомобильного аккумулятора, то, как правило, силу тока можно регулировать вариометром или перестановкой перемычки. Чем меньше ток зарядки, тем дольше будет заряжаться аккумулятор, но тем более полную зарядку он получит. Зарядка большим током сократит время, но может привести к перегреву электролита, что в свою очередь отрицательно влияет на долговечность пластин.

Если речь идет о зарядных устройств телефонов, компьютеров, планшетов и прочего, то их сила тока обычно не сильно различается и все зарядки можно взаимозаменять, главное чтобы разъем подошел. Чем больше силу тока выдает зарядное устройство, тем лучше и быстрее зарядится нужный прибор.

Сила тока зарядки указана на корпусе в миллиамперах. В принципе можно ее проверить и самой, если в доме есть мультиметр, показанный на фото в ответе Smiledimasik. Единственное, чтобы подлезть щупами мультиметра к выходам зарядки, следует их удлинить например проволочками, иначе внутренний контакт никак не достать.

Если в своём вопросе вы говорите непосредственно о зарядках для мобильных устройств, то силу тока вы сможете узнать хорошенько осмотрев устройство, так как эта информация всегда приписывается. А вот если вы про автомобильные аккумуляторы, то в основном на них имеется встроенный амперметр, что очень удобно. Именно с его помощью вы и увидите силу тока, которую можно отрегулировать вариометром или же перемычкой — её перестановкой.

Сила тока зарядного устройства определяется очень просто, как это и принято во всей электротехнике, напряжение на выходе этого устройства деленное на его внутреннее сопротивление. другое дело, как подобрать зарядное устройство для батареи, для этого нужно знать сопротивление батареи, и максимальный ток заряда, который допустим по технологии, который не приведет батарею в негодность.

Зарядное устройсво(промышленное) всегда продается с амперметром(показывает величину зарядного тока) и вольтметром(показывает величину напряжения).Вот по амперметру(на нем стоит буква А) и смотрят,какой ток заряда идет и в случае необходимости регулируют подстроечными резисторами(регуляторы).

Что измерить силу тока, передаваемую аккумулятору от зарядного устройства, необходимо последовательно в одно плече включить амперметр ( или мультиметр в режиме амперметра ), как показано на схеме:

Чем точнее подключенный прибор, тем реальнее картина режима заряда АКБ.

Если речь идет о мобильных телефонах и планшетах, то максимальная сила тока всегда указывается на корпусе зарядки. Нельзя использовать зарядное устройство, если заряжаемый прибор потребляет больший ток, чем тот, который указан на корпусе зарядки.

Если речь идет о зарядке автомобильного аккумулятора, то большинство современных зарядных устройств имеют автоматическое регулирование силы тока. Если зарядное устройство старого типа, то там имеется амперметр, который показывает ток зарядки, который, как правило, регулируется перемычкой или вариометром. Не рекомендуется заряжать автомобильный аккумулятор током более 5А, так как может произойти закипание электролита. Чем меньше ток зарядки, тем лучше зарядится аккумулятор, правда для этого потребуется больше времени. Рекомендуемый зарядный ток автомобильного аккумулятора 2-3 Ампера.

Подготовительный этап

Прежде чем будет осуществлена проверка напряжения в розетке с применением мультиметра, следует провести кое-какую подготовительную работу. Для вычисления напряжения в разных случаях применяют различные методы подачи тока в приборах и системах. Например, в розетке наблюдается переменный ток. В то же время в аккумуляторах или батарейках ток является постоянным. По этой причине тестеры и предусматривают различные режимы работы. Перед началом работы с определенным прибором или системой устройство следует перевести в нужный режим.

Кроме того, каждый прибор будет иметь определенный поток в измерении напряжения. И если эта характеристика неизвестна заранее, то следует осуществить перевод рычага в максимальное положение. Следует также напомнить назначение разъемов, расположенных на мультиметре. Разъем «10ADC» нужен для определения характеристик силы тока постоянного типа. Максимальная разрешенная величина тогда составляет 10 ампер.

Разъем со словом «COM» является общим. Сюда для осуществления измерений подключается лишь щуп черного цвета, то есть минус. Разъем «VΩmA» предназначается для осуществления разного рода замеров. Речь идет о сопротивлении, напряжении, силе тока.

Для осуществления работ следует осуществить правильное проводное подключение. Красный щуп подключают в «VΩmA», а черный – в «COM». После этого следует произвести перевод рычага управления в нужный рабочий режим. Для выяснения напряжения рычаг требуется установить на аббревиатуру «ACV» либо «V~ «. Причем положение колеса должно задаваться так, чтобы оно находилось на отметке, что будет выше предполагаемого напряжения. Для обычной точки питания обычно характерна норма в 220 вольт. То есть необходимо задать ближайшее большее по величине значение. Для большинства моделей тестеров таким значением является 750 вольт.

Если пользователь не знает даже предполагаемого напряжения и оно будет выше указанного значения, то это грозит проблемами. Самым минимальным будет выход из строя мультиметра, а самым тяжелым будут ожоги рук пользователя. Так что перед осуществлением нужных замеров лучше все-таки вычислить параметры сети.

Зарядное устройство телефона

Такие замеры чаще всего необходимы тогда, когда нужно выявить причину неисправности ЗУ. Следует отметить, что сила тока на зарядных устройствах телефонов, планшетов и т. д. отличается незначительно и обычно указывается на самом зарядном наклейкой или маркировкой. Но если по каким-то причинам такой надписи нет, то можно проверить этот показатель мультиметром.

Принцип измерения силы тока в зарядном устройстве может отличаться лишь тем, что из-за малого размера контактов на разъеме подсоединить к ним щупы мультиметра довольно сложно. Для этого в контакты необходимо аккуратно вставить обычные стальные швейные иглы и уже к ним подсоединять щупы мультиметра. Если и этого сделать не получается, то единственным выходом будет вскрытие корпуса зарядного для того, чтобы подсоединить щупы непосредственно к выводам ЗУ в месте, где припаяны концы электрического шнура.

Как проверить силу тока

Измерение силы постоянного и переменного тока не имеет кардинальных отличий, но все же данные операции имеют свои тонкости.

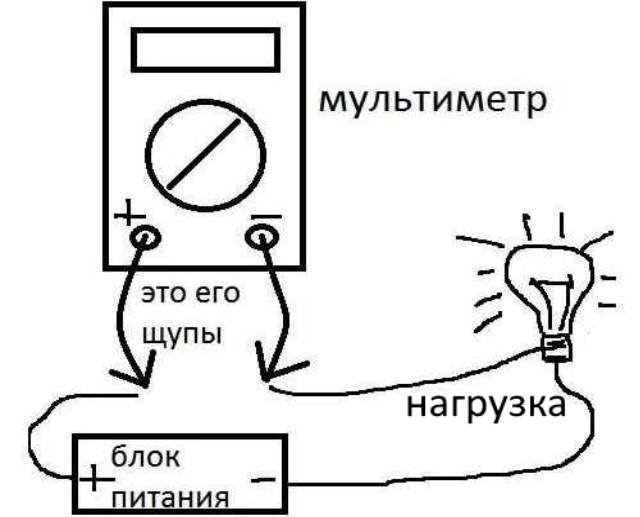

Наглядная схема подключения амперметра

Постоянный ток

Измерение постоянного тока выполняется в несколько несложных этапов:

1. На мультиметре требуется изменить положение красного щупа. Если неизвестно даже приблизительное значение силы в цепи, то из соображений безопасности и сохранности прибора придется выбрать наибольшее значение.
2. Регулятор нужно поставить в положение из сектора «А», выбрав самый подходящий предел значений.
3. Последовательно подключить мультиметр к цепи, где должно быть измерено текущее значение.
4. Далее необходимо включить питание и наблюдать за появлением числовых значений на цифровом табло.

Как проверить переменный ток мультиметром

В случае, когда должна измеряться сила переменного электричества, требуется поставить регулятор в соответствующее положение, также предварительно выбрав предел. Далее процесс измерения ничем не отличается от нахождения силы постоянного заряда.

Измерение силы переменного тока

Что необходимо учитывать при измерении

Важным условием при определении силы тока является включение в цепочку ограничительного сопротивления – резистора или обычной электролампочки. Этот элемент защитит прибор от поломки (сгорания) под воздействием потока электронов.

Если сила тока на индикаторе не отображается, это говорит о неверно выбранном пределе, который нужно снизить на одну позицию. Если результата нет снова – еще на одну, продолжая до тех пор, пока на экране или шкале не отобразится какое-то значение.

Производить замер нужно быстро – щуп не должен контактировать с кабелем более одной-двух секунд. Особенно это касается элементов питания малой мощности. Если, измеряя силу тока батареек, держать щуп на проводе длительное время, итогом станет их разряд – частичный или полный.

Измерение переменного тока

Часто возникают ситуации, когда необходимо проверить электрическую сеть здания. Таковой является и обычная электрическая сеть в многоквартирных домах. Зная о том, как замерить силу тока мультиметром в переменной сети, можно делать мелкий ремонт проводки дома.

Электрическую розетку также нельзя проверять без нагрузки. Лучшей нагрузкой для переменной сети будет лампа накаливания. Для измерений нужно выполнить следующие действия:

1. Установить красный щуп в гнездо прибора, маркированное надписью, А (NA), черный оставить в положенном ему месте;
2. Выбрать режим измерения переменного тока и уровень сигнала;
3. Последовательно с измерительным прибором присоединить к розетке нагрузку;
4. На экране прибора отобразится действующее значение тока, а лампа начнет светиться.

По предложенной методике можно делать проверки любой переменной цепи, включающей трансформаторы, индуктивности, асинхронные и синхронные двигатели.

Что может простой мультиметр, и как им правильно пользоваться

Чтобы заставить его работать, требуется питание. Обычная 1.5 вольтовая батарейка не подходит, нужен вольтаж побольше. В моделях с крупным корпусом могут применяться элементы питания типа «Крона»: 6F22, 1606 и прочие, с напряжением 9 вольт. Компактные модели укомплектованы батареей типа А23, с напряжением 12 вольт. При критическом разряде, прибор подаст сигнал о невозможности проводить измерения, останется лишь режим прозвонки. Дело в том, что цифровые приборы при измерениях используют электронную схему, которой необходимо определенное напряжение для работы.

Стрелочные приборы для измерения силы тока или напряжения могут работать автономно.

Но даже стрелочным тестерам, для замера сопротивления резистора, или проверки исправности диода, требуется питание.

Итак, элемент питания установлен, тестер готов к работе. Мы рассмотрим популярную цифровую модель, стрелочные мультиметры в быту уже почти не встречаются.

Перед началом работ (или, правильнее сказать, приобретением прибора), надо понять: для чего он вам нужен. Каковы должны быть пределы измерения, класс точности, дополнительные функции. Например, для бытового использования нет необходимости брать токовые клещи с пределом измерения в сотни ампер. Такие функции, как измерение температуры, силы звука и света, влажности — безусловно, полезны. Но дополнительные датчики увеличивают стоимость прибора, а пользоваться ими вы будете крайне редко.

Для удобства пользователя, многие производители добавляют подсветку экрана, подставки, чехлы для хранения.

Это позволяет работать с прибором более комфортно, просто вы оплачиваете каждую опцию.

На самом деле, для большинства задач достаточно следующих функций:

• Измерение величины переменного и постоянного напряжения в диапазоне до 500 вольт.
• Замер сопротивления и прозвонка линии со звуковым индикатором.
• Измерение силы тока до 2 ампер.

Дополнительные опции, которые почти всегда есть даже в недорогих моделях:

• Проверка транзисторов.
• Проверка конденсаторов, иногда с возможностью измерения емкости.
• Проверка исправности и направления проводимости диодов.
• Проверка светодиодов.

Измерение производится довольно просто: рукоять управления устанавливается в требуемый режим.

Предел измерений выбирается максимально близкий к предполагаемому значению, но не меньше. Например, если вы проверяете напряжение на 12 вольтовом аккумуляторе, предел измерений устанавливается 15 вольт (в зависимости от модели). Затем следует надежно закрепить измерительные кабели в гнездах, и соединить щупы с точками замера.

Проверка электрических батареек мультиметром под нагрузкой

Оставшиеся элементы тестируются повторно. Разберемся теперь, как проверить емкость элемента питания под нагрузкой. Для этого нужно действовать следующим образом:

• Соединить щупы мультиметра с контактами тестируемой батареи.
• Параллельно подключить нагрузочный элемент и выждать 30-40 сек.
• Снять полученный результат.

В зависимости от показаний прибора измеренные элементы нужно рассортировать. Батарейки с остатком 1,1В и менее можно смело отправлять в утиль. Изделия, при проверке которых прибор показал до 1,3В, можно использовать в пультах ДУ. Если же элемент под нагрузкой показывает 1,35В и более – он полностью исправен.

Оставить комментарий

Зажимы Wago

Этот вид подключения покорил рынок удобством и простотой применения. Ими соединяются всевозможные проводники. Зажимы выпускаются на различное число соединений.

Как измерить напряжение

Разобравшись, какое, где бывает движение тока, можно начинать непосредственный процесс измерения:

• напряжения в розетке;
• аккумуляторах, батареях.

Разберем последовательность действий для каждого из них.

Измерение напряжения в розетке

Взяв мультиметр, подключив в него провода согласно приведенной выше технологии, остается только сделать несколько простых шагов:

• выставить его значение на пункт «Переменное напряжение». Значок буквы «V», над которой находится небольшая синусоида. Или в некоторых случая — «ACV»;
• узнать ориентировочную силу тока своей розетки (в большинстве случаев, если проверить напряжение, оно будет 220 Вольт в стандартной сети);
• установить приблизительный диапазон, отталкиваясь от прошлого значения. Желательно не делать больших разбегов, иначе есть вероятность получить неверный итог. Ориентир — 700-750В.
• подсоединить вторые окончания клемм к розетке, нащупать ими провод внутри. У переменного тока нет разницы в расположении полюсов (плюс/минус), поэтому об этом можно не думать и ставить их к любому отверстию.

Таким образом получится замерить напряжение мультиметром в розетке и получить правильный ответ, высветившийся на дисплее устройства.

Инструкция для измерения постоянного напряжения в аккумуляторе или батарее

Чтобы проверить вольтаж мультиметром, для постоянного тока аккумуляторов, схема будет немного схожа с переменным:

• выбрать устройство, которое нужно продиагностировать на наличие напряжения;
• на приборе выбрать значок, отвечающий за постоянный ток;
• все батарейки имеют свои пределы значений, их данные расположены на корпусе. Внимательно изучить информацию;
• выставить на мультиметре требующиеся пределы;
• подключить штекеры к измерительному прибору (как было указано ранее);
• вторые концы проводов подсоединяются к клеммам аккумулятора: черный щуп к минусу, красный – плюсу источника, который в данный момент нужно померить;
• держать в установленном положении провод и батарейку до тех пор, пока цифры на экране не перестанут возрастать;
• после этого, на мониторе мультиметра, появится последнее наивысшее значение, оно и будет правильным, указывающим на соответствующий запас энергии.

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

Забавная картинка, наглядно демонстрирующая взаимосвязь основных величин электрической цепи: «Вольт стремится «пропихнуть» Ампер по проводнику, преодолевая препятствия, чинимые Омом».

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

• Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
• Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
• Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
• Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
• Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

Цены на мультиметры

мультиметр
Умение замерять силу тока позволяет выявить утечку в электрохозяйстве автомобиля

Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Измерение сопротивления

Эту функцию предстоит использовать чаще всего, так как мультиметром измерить сопротивления резисторов, кабелей, изоляции и других проводников любой электрической цепи наиболее просто. В теории, можно измерить даже сопротивление воздуха, так как этой характеристикой обладают все вещества.

Кликните для увелечения

Порядок действий практически идентичен предыдущим:

1. Выбирается диапазон измерений. Проверяя сопротивление провода тестером, выбрать можно из гораздо большего ассортимента — вплоть до сотен мегаом (миллионов ом). В таких больших омах обычно измеряется сопротивление изоляции; сопротивление спирали электроприборов обычно находится в пределах 200 Ом.
2. Подключаются щупы.
3. Концы щупов параллельно прикладываются к контактам анализируемого прибора или кабеля. Предварительно нужно отключить питание.

Показания обычно незначительно отступают от заявленных, так как измерить сопротивление резистора без погрешности не получится. Например, проверяя резистор мультиметром,нужно получить 82 Ом, а прибор показывает 81,9 Ом —это можно списать на собственное сопротивление мультиметра.

Для того, чтобы померить сопротивление изоляции, нужно подключить один щуп к выходу фазового кабеля, второй — к выходу заземления в распределительной коробке, предварительно обесточив проводку и отключив от сети все приборы. В розетке измерять сопротивление бессмысленно, но можно.

Важно! Точные параметры сопротивления изоляции можно получить только при измерении под повышенной нагрузкой — этим должны заниматься профессиональные электрики, самостоятельно проводить такую работу опасно. Кроме того, стоит знать, как измерить внутреннее сопротивление аккумулятора

Делается это при помощи измерения мультиметром силы тока и напряжения и простой формулы. К наполовину разряженному аккумулятору нужно подключить два потребителя, после чего провести замеры и посчитать:

Кроме того, стоит знать, как измерить внутреннее сопротивление аккумулятора. Делается это при помощи измерения мультиметром силы тока и напряжения и простой формулы. К наполовину разряженному аккумулятору нужно подключить два потребителя, после чего провести замеры и посчитать:

• ΔU = U1-U2 — разницу напряжений при разных нагрузках;
• Δ I = I1-I2 — разницу сил тока;
• R = Δ U/ ΔI — внутренние сопротивление АКБ.

Сопротивление отдельных банок можно посчитать, поделив R на их количество.

Измерение переменного тока

Часто возникают ситуации, когда необходимо проверить электрическую сеть здания. Таковой является и обычная электрическая сеть в многоквартирных домах. Зная о том, как замерить силу тока мультиметром в переменной сети, можно делать мелкий ремонт проводки дома.

Электрическую розетку также нельзя проверять без нагрузки. Лучшей нагрузкой для переменной сети будет лампа накаливания. Для измерений нужно выполнить следующие действия:

1. Установить красный щуп в гнездо прибора, маркированное надписью, А (NA), черный оставить в положенном ему месте;
2. Выбрать режим измерения переменного тока и уровень сигнала;
3. Последовательно с измерительным прибором присоединить к розетке нагрузку;
4. На экране прибора отобразится действующее значение тока, а лампа начнет светиться.

По предложенной методике можно делать проверки любой переменной цепи, включающей трансформаторы, индуктивности, асинхронные и синхронные двигатели.

Немного теории – как подключаются измерительные приборы

Электронный мультиметр объединяет в себе несколько различных устройств, которые по-разному подключаются к участку цепи. Чтобы им правильно пользоваться, надо знать чем измеряется напряжение, а чем сила тока и правильно производить подключение устройства.

Когда провода просто подключены к рабочему источнику питания, то на них появляется электрическое напряжение, которое можно померить между плюсом и минусом (фазой и нулем). Это значит, что напряжение можно измерить как при подключенной в сеть нагрузке (работающем приборе), так и без нее.

Электрический ток в проводах появляется только в том случае, когда цепь замкнута – только тогда он начинает течь от одного полюса к другому. При этом, измерения тока проводятся при подключении измерительного устройства последовательно. Это значит, что ток должен пройти через прибор и только в этом случае он сможет замерить его величину.

Разумеется, чтобы измерительный прибор не оказывал влияния на силу тока, которую он измеряет, сопротивление мультиметра должно быть как можно меньше. Соответственно, если прибор настроен на измерение силы тока, а по ошибке попробовать измерить им напряжение, то случится короткое замыкание. Правда и тут не все однозначно – измерение тока и напряжения современными электронными мультиметрами проводится с одинаковым подключением клемм к устройству.

Если вспоминать хотя бы поверхностные школьные знания про электрические цепи, то сформулировать правила измерения напряжения и силы тока можно следующим образом: напряжение одинаковое на параллельно подключенных участках цепи, а сила тока при последовательном соединении проводников.

Чтобы не было ошибок, перед измерениями надо обязательно сверяться с маркировкой, нанесенной возле контактов мультиметра и его переключателя режимов.

Из металла
