Как измерить диаметр трубы

Как рассчитать проходимость трубы

Когда возникает необходимость сделать расчёты, возможно использовать следующие способы:

1. Использовать таблицы. Существуют различные варианты, которые соответствуют назначению труб.
2. Применять формулы. Существуют несколько вариантов расчётов. Часто используют упрощённые варианты, не учитывающие всех существенных особенностей водопроводной системы.
3. Существуют программные продукты, предназначенные для проведения рассматриваемых расчётов. Они обычно дают наиболее точный результат.
4. Могут быть использованы онлайн калькуляторы. Для того, чтобы ими воспользоваться, необходимо перейти на соответствующую страницу и ввести нужные данные в соответствии с инструкциями.

Далее рассмотрено несколько способов проведения расчётов.


Таблицы для определения пропускной способности Источник ytimg.com

Использование упрощённой формулы

Таким образом на основе знания диаметра трубы и скорости движения потока можно определить проходимость. Для этого можно использовать такую формулу.

q = (V*Пи*d^2) / 4

Здесь использованы такие обозначения:

• q – проходимость, выраженная в литрах в секунду;
• V обозначает скорость воды;
• d представляет собой внутренний диаметр отверстия.

В большинстве случаев скорость находится в пределах 0,8-1,5 метров в секунду. Если используется насос, то производимое им давление и скорость потока указываются в техническом паспорте.

Более точная формула

В этом случае необходимо воспользоваться формулой Дарси. В ней учитываются:

1. Длина используемого сегмента трубы (L).
2. Коэффициент, который выражает степень торможения потока благодаря трению о стенки, использованию различных видов фиттингов, кривизны стенок и турбулентности. Он носит название коэффициента шероховатости (лямбда).
3. Величина вязкости жидкости (ро).

Таблица значений коэффициента шероховатости каждого вида труб (лямбда)Источник ok-t.ru

Формула выглядит таким образом.

ПН = лямбда * (L/D) * ((V^2)/(2*g)) * ро

Здесь использованы такие обозначения:

• ПН представляет собой потерю напора. На эту величину должна быть уменьшена расчётная величина водорасхода.
• L – длина трубы, по которой протекает вода.
• D – внутренний диаметр трубы.
• g равно величине ускорения свободного падения.

С помощью формулы Дарси можно учесть особенности труб, но для этого необходимо определить коэффициенты «лямбда» и «ро».

Использование онлайн калькуляторов

Для того, чтобы рассчитать пропускную способность трубы, калькулятор нетрудно найти онлайн. Для этого можно воспользоваться поиском Google, Яндекс или другим. Для этого в строке поиска нужно набрать строку «как рассчитать проходимость трубы, калькулятор» или аналогичную.

Для расчета расхода воды по сечению трубы и давлению калькулятор запросит ввод таких данных:

1. Материал для изготовления.
2. Вид (конструкционные особенности). Здесь нужно сделать выбор из выпадающего списка.
3. Далее нужно указать цель расчёта. Одной из них является вычисление расхода воды.

При расчете расчете диаметра трубы по расходу воды дополнительно потребуется указать падение напора на каждый метр, внутренний диаметр трубы и длину её участка. После нажатия на кнопку на странице появится нужный результат.


Пример интерфейса калькулятора для гидравлического расчёта трубопроводаИсточник calc.ru

Во втором случае, перед тем, как посчитать расход воды по диаметру трубы и давлению, надо подготовить данные о типе водопровода, конструкционных особенностях трубы, длина, диаметр, материал изготовления, температура и давление напора.

Пример интерфейса калькулятора для расчёта пропускной способности труб Источник trubanet.ru

Третий калькулятор работает таким образом. Необходимо выбрать один из способов расчёта расхода воды:

• с учётом шероховатости и материала;
• на основе используемого материала и длины участка трубы.

Нужно отметить, что целью расчёта является расход. Для расчёта указывают вид трубы, её материал, длину, падение напора и внутренний диаметр. После нажатия на кнопку «Рассчитать» на странице будет показан результат.


Пример интерфейса калькулятора для гидравлического расчёта трубИсточник allcalc.ru

Для чего нужно правильно определять параметры труб

Конечно, понятно, что в сложной технической системы всё должно быть точно рассчитано. Однако остаётся вопрос о том, что плохого может случиться при неподходящем сечении труб.

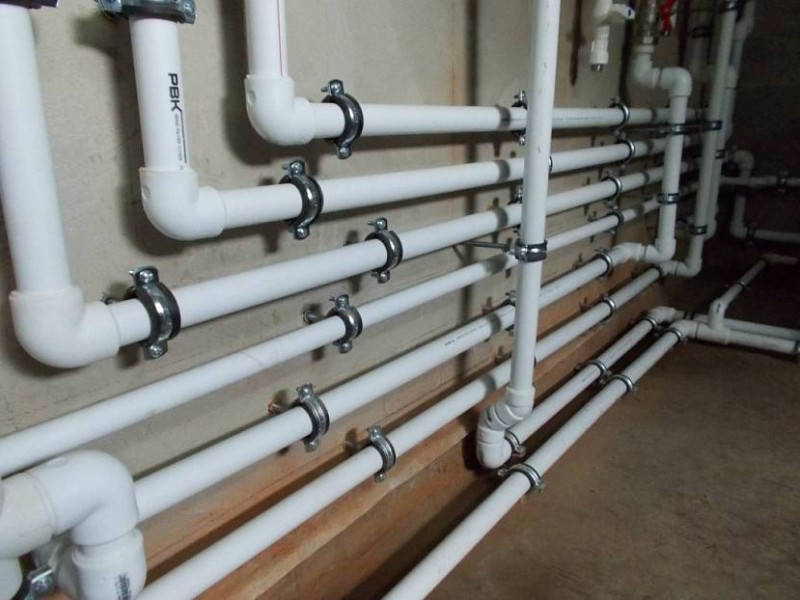

Использование полипропиленовых трубИсточник www.tk-stroyresurs.ru

Система потребления и отвода воды в квартире сильно взаимосвязана. Открытый кран на кухне может ослабить течение воды в ванной или прекратить набор её для слива в туалете

Важно понимать, что к этому может привести не только неправильная установка оборудования, но и засорение труб с течением времени.

Например, металлические изделия с течением времени ржавеют и покрываются изнутри отложениями от недостаточно чистой воды. Пластиковые лишены этого недостатка. Они не загрязняются и не разрушаются за долгий период времени.

При слишком узких трубах могут возникать проблемы со стоками. Превышение давления в водопроводной сети приведёт к протечкам и повышению аварийности.

Расчёт труб важен при снабжении водой и водоотведении для многоэтажного дома. При этом должны соответствовать друг другу трубы. Подходящие снаружи и те, по которым вода протекает внутри.


Металлопластиковые трубы известны надёжностью и долговечностьюИсточник images.ua.prom.st

При оплате коммунальных счетов фирмами и организациями не всегда используются счётчики. В этих случаях обычно предъявляется счёт в соответствии с проходимостью трубы.

Трубы в доме могут выполнять различные функции. Они относятся к поступлению горячей и холодной воды, канализации напорной или безнапорной, снабжению природным газом, отоплению. В каждом из перечисленных случаев к ним предъявляются требования, которым они должны соответствовать.

Коммуникации в доме будут работать, не создавая проблем, в том случае, если их пропускная способность определена правильно. В противном случае придётся их ремонтировать.


См. также

Расчет площади поверхности трубы

Труба представляет собой очень длинный цилиндр, и площадь поверхность трубы рассчитывается как площадь цилиндра. Для вычислений потребуется радиус (внутренний или наружный — зависит от того, какую поверхность вам надо рассчитать) и длина отрезка, который вам необходим.

Формула расчета боковой поверхности трубы

Чтобы найти боковую площадь цилиндра, перемножаем радиус и длину, полученное значение умножаем на два, а потом — на число «Пи», получаем искомую величину. При желании можно рассчитать поверхность одного метра, ее потом можно умножать на нужную длину.

Для примера рассчитаем наружную поверхность куска трубы длиной 5 метров, с диаметром 12 см. Для начала высчитаем диаметр: делим диаметр на 2, получаем 6 см. Теперь все величины надо привести к одним единицам измерения. Так как площадь считается в квадратных метрах, то сантиметры переводим в метры. 6 см = 0,06 м. Дальше подставляем все в формулу: S = 2 * 3,14 * 0,06 * 5 = 1,884 м2. Если округлить, получится 1,9 м2.

Маски-ободки*

От слов к делу

Существует несколько способов замера диаметров трубы, отличающихся своими особенностями в зависимости от условий, которые важно учитывать для того, чтобы избежать ошибок. Выбор конкретного способа замера часто зависит от доступности к объекту замера

Рассмотрим некоторые из них.

Чаще всего для измерения диаметра трубы применяют общеизвестный штангенциркуль. Но его у вас может не быть или при его наличии большой диаметр трубы измерить с его помощью не представляется возможным. В этом случае применяется самый простой набор инструментов и знаний:

• гибкая линейка (по типу измерительной ленты, применяемой в швейном деле);
• рулетка;
• школьные знания числа Пи (оно равно 3,14).

Подобным набором средств можно измерять диаметр не только трубы, но и любого другого круглого объекта – прута, колонны или садовой клумбы.

Нам потребуется сделать лишь один замер – определить длину окружности трубы с помощью рулетки или гибкой линейки. Для этого сантиметровую ленту или рулетку накладывают на поверхность трубы в самой широкой ее части. Полученное значение окружности следует поделить на 3,14. Для более точных размеров применяют значение — 3,1416.

Следует заметить, что импортные поставки труб сопровождаются документацией, в которой уже указаны значения диаметров труб в дюймах. Для перевода этих значений в сантиметры их умножают на 2,54. Аналогично для обратного перевода сантиметров в дюймы – умножают на 0,398.

Измерения осуществляются с помощью штангенциркуля без каких-либо математических вычислений. Условие – полная доступность к трубе. Этот способ пригоден для измерения доступных труб небольшого диаметра (не более 15 см). Для осуществления замера ножки штангенциркуля прикладывают к торцу трубы и плотно их зажимают на внешних стенках. Полученное значение на шкале штангенциркуля с точностью до десятых частей миллиметра и будет наружным диаметром трубы.

Если торцевая часть трубы недоступна для осуществления замера, то есть, когда труба является смонтированным элементом уже действующей схемы водо- или газоснабжения, то для замеров штангенциркуль прикладывают к боковой поверхности трубы

В данном случае важное условие для осуществления обмера: длина ножек штангенциркуля должна превышать половину диаметра трубы

Диаметры труб

Многие, рано или поздно, сталкиваются с тем, что где-то далеко от города понадобился кусочек новой трубы или фитинг для ремонта старой системы. А вот как узнать какой диаметр сейчас имеется в системе и что сказать продавцу при покупке?

Для того чтобы сэкономить ваше время, посмотрите вот этот ролик:

А для тех кто ролик уже посмотрел или посмотреть возможности не имеет, сразу перейдём к делу.

Самые популярные диаметры труб:

1/4 — 8 мм Одна четвёртая дюйма — восемь миллиметров 3/8 — 12 мм Три восьмые 1/2 — 15 мм Одна вторая 3/4 — 20 мм Три четверти 1 — 25 мм Один дюйм 1 1/4 — 32 мм Дюйм с четвертью 1 1/2 — 40 мм Полтора дюйма 2 — 50 мм Два дюйма

Имея эти данные, вы с лёгкостью сможете прикинуть диаметры металлических труб, которые считаются по внутреннему диаметру, даже обычной линейкой или рулеткой. Мы не точим эти диаметры, потому нам достаточно плюс-минус один миллимтер для понимания диамтера.

Все полимерные трубы считаются по внешнему диаметру.

Самые популярные диаметры: 16 мм 20 мм 25,26 мм 32 мм

Для того чтобы вам с лёгкостью понять какая металлическая труба перед вами, я предлагаю сделать простой шаблон из плотной бумаги (картон, визитка, упаковка, обложка журнала, рекламный буклет)

Эти диаметры не путать с размерами из «таблицы» выше

На следующей картинке, внешние диаметры металлических труб, для определения диаметра в дюймах и в миллиметрах

Например, если внешне труба выходит 20 мм, то исходя их картинки ниже, это 1/2 дюйма. Если мы обратимся к первой таблице, то 1/2 дюйма это 15 мм. Зачем весь этот сыр-бор, спросите вы? А всё просто. Перед нами металлическая труба которую мы видим с внешней стороны, а они меряются по внутренней. Не разрезав её, мы не можем определить её внутренний размер. И вот чтобы её не резать мы замеряем её наружный диаметр и по таблице смотрим чему эта цифра равна.

Всё условно и вам этого достаточно для покупки нужной резьбы или трубы:

Берём лист, ручку, любую линейку и ножницы:

Рисуем отметки, например 26 мм (взято их картинки над этим фото):

Рисуем линии и отрезаем:

Ставим на трубку:

Подходит? Обращаемся к картинке с размерами, где написано, что 26 мм, это 3/4 дюйма. А три четверти дюйма, это 20 мм. Значит нам надо купить трубку или фитинг размером 3/4 дюйма или 20 мм. Давайте этот же шаблон прикинем к трубке 1/2 дюйма или 15 мм:

Рисуем под эту трбу. Что у нас там следующее по списку? 1/2 дюйма или 15 мм. Сморим нашу картинку, внешний диаметр 20 мм. Делаем всё тоже самое:

Теперь всё сходится:

При необходимости сделайте себе шаблон по этому примеру опираясь на размеры которые я вам дал и всё у вас получится! ))

Диаметры труб Диаметры труб Многие, рано или поздно, сталкиваются с тем, что где-то далеко от города понадобился кусочек новой трубы или фитинг для ремонта старой системы. А вот как узнать какой диаметр сейчас

Как измеряется диаметр трубы, если она смонтирована?

Если труба смонтирована и торец недоступен для обмера, то штангенциркуль прикладывают к боковой поверхности в самом широком её месте. Это возможно сделать лишь в том случае, если длина ножек превышает половину диаметра трубы.

Если трубопровод по каким-либо причинам недоступен для измерений, то контроль диаметра труб проводят способом копирования. Для этого линейку или предмет с известными геометрическими размерами (например, коробок) прикладывают к трубе и фотографируют этот участок. Далее все измерения и вычисления осуществляют по фотографии. Для этого определяют видимую толщину трубы в миллиметрах и переводят полученные данные в реальный размер, учитывая масштаб съёмки.

Контроль размерных параметров труб на производстве

Все поступающие на строительство или на производство трубы должны быть снабжены сертификатом.

В нём указывают:

• номинальные размеры изделий,
• нормативную документацию, согласно которой они были изготовлены,
• номер партии,
• марку материала,
• результаты проведенных испытаний и прочие необходимые сведения.

На конце трубы на расстоянии 500 мм от торца должна быть нанесена маркировка. В маркировке указывают: наименование предприятия-производителя, номер плавки, номинальные размеры изделия, номер трубы и дата её изготовления.

Перед началом использования коммуникаций на стройках и в производстве их в обязательном порядке подвергают входному контролю с измерением их геометрических параметров. Длину  измеряют рулеткой или проволокой.

Наружныйдиаметртрубной продукциина производствевычисляют по немного усложнённой формуле. Длину окружности трубы делят на число π, и из полученного результата вычитают удвоенную толщину измерительной ленты и 0,2 мм – допуск на прилегание.

Допустимые отклонения наружного диаметра от заявленного для труб диаметром менее 200 мм равны 1,5 мм. Для обмера изделий большого диаметра используется ультразвуковая трубная измерительная установка.

Для измерения толщины стенки на производстве используют штангенциркуль с делениями шкалы – 0,01 мм. Минусовой допуск не должен превышать 5% от номинальной толщины изделия.

Допустимая дефектность труб

Кривизна поступающих труб не должна превышать 1,5 мм на метр длины. Общая кривизна не должна быть более 0,15% от её длины.

Овальность трубы определяется отношением разности наибольшего и наименьшего диаметров  к номинальному диаметру, овальность для труб:

•  с толщиной стенки менее 20 мм должна составлять не более 1%,
•  с толщиной стенки более 20 мм – не более 0,8%.

Для решения вопроса, как измерить овальность трубы, проводят обмер диаметра торцевой части индикаторной скобой или нутромером. Измерения осуществляют в двух взаимно перпендикулярных плоскостях. Определение размерных параметров коммуникаций – мероприятие не сложное и вполне осуществимое собственными силами.

Другие варианты новогодних поделок из ткани

Основные понятия и определения

1. Радиус — это линия, соединяющая центр окружности и её произвольную точку. Он обозначается латинской буквой r.
2. Хордой называется линия, соединяющая две произвольные точки лежащие на окружности.
3. Диаметр — это линия, соединяющая два пункта окружности и проходящая через её центр. Он обозначается латинской буквой d.
4. Окружность — это линия, состоящая из всех точек, находящихся на равном расстоянии от одной избранной точки, именуемой её центром. Её длину будем обозначать латинской буквой l.

Площадь круга — это вся территория, заключённая внутри окружности. Она измеряется в квадратных единицах и обозначается латинской буквой s.

Пользуясь нашими определениями, приходим к выводу, что диаметр круга равен его самой большой хорде.

Внимание! Из определения, что такое радиус круга можно узнать, что такое диаметр круга. Это два радиуса отложенные в противоположных направлениях!. Диаметр окружности

Диаметр окружности.

Таблица размеров стальных труб какой бывает диаметр у таких труб

Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.

Стандартные диаметры труб и системы их измерения

Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.

До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.

Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.

Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.

Классификация диаметров

Рассмотрим разновидности диаметров стальных труб:

1. Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
2. Номинальный (Дн, Dn).
3. Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
4. Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.

Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.

Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.

Системы измерения

Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.

При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.

Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.

Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.

Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.

Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.

Важность подбора правильного диаметра прокладываемых труб

Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды

К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.

Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.

Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.

• D – внутреннее сечение выбранных труб;
• Q – тепловой поток, выражаемый киловаттами;
• V – скорость теплоносителя, м/с;
• DT – разница температур на обоих концах системы, измеряемая в ℃;
• sqrt – квадратный корень.

Как определить размер трубы в дюймах: 15 любопытных фактов

В этой статье я собираюсь рассказать о том, как соотносятся размеры труб в дюймах и миллиметрах. Кроме того, нам с читателем предстоит небольшой экскурс в историю мер длины и в действующую в настоящее время нормативную документацию. Итак, в путь.

Соотношение основных параметров трубного проката.

История дюйма

1. Происхождение слова «дюйм» выводят от голландского duim, что буквально означает «большой палец». Однако в качестве международного обозначения этой меры длины используют другое слово — inch,
2. Как и все старые меры длины, дюйм берет начало в человеческой антропометрии и равен длине крайней фаланги у большого пальца. Кроме того, он равен 1/12 фута (от английского foot — стопа ноги) и 1/36 ярда (согласно легендам, ярду было равно расстояние от носа до конца большого пальца простертой перед собой руки короля Британии Генриха Первого),

Существует мнение, что длину в один ярд имел меч Генриха.

Все традиционные меры длины имеют антропометрическое происхождение.

1. В разных странах и в разные времена дюйм принимал разные значения. Венский дюйм (Австро-Венгрия) равен 2,63 см, французский — 2,707, старопольский — 2,48, новопольский — 2,4, прусский образца 1816 года — и вовсе 3,766 см,
2. В России эта мера длины была введена Петром Первым. До этого в торговле и при расчетах использовались отечественные единицы измерения, тоже основанные на антропометрии — вершок (длина первой фаланги указательного пальца), пядь (она отмеряется между разведенными на максимальное расстояние большим и указательным пальцами), аршин (длина шага взрослого человека),
3. В настоящее время наиболее распространенным является английский дюйм. Начиная с 1958 года его договорились считать равным 2,54 см.

Уважаемый читатель, вы думаете, что можно вычислить сечение стального патрубка или сгона в дюймах, воспользовавшись штангенциркулем и разделив полученный результат на 25,4? Не тут-то было.

Условный проход

1. Стальные водогазопроводные трубы, сечение которых принято указывать в дюймах, маркируются вообще не диаметром, а условным проходом. Он близок к внутреннему сечению, но совсем не обязательно равен ему. Он означает лишь то, что на патрубке можно нарезать соответствующую трубную резьбу,

Условный проход близок к внутреннему сечению, но не всегда равен ему.

1. Фактический внутренний диаметр определяется условным проходом (точнее, соответствующим ему наружным диаметром) и типом трубы (она может быть обыкновенной, легкой или усиленной),
2. Фактическое внутреннее сечение изделий с одинаковым ДУ (условным проходом) может различаться на 0,3 см за счет толщины стенок,
3. Площадь внутреннего сечения и, соответственно, пропускная способность легкой и усиленной трубы с номинальным размером в полдюйма различаются на 20%. При этом больше пропускная способность легкого изделия, зато у усиленной благодаря большей толщине стенок и, соответственно, большей массе погонного метра выше цена.

Образцы трубного проката, произведенные по ГОСТ 3262 — 75.

При всем моем безмерном уважении к советской системе стандартизации иначе, как бардаком, то, как согласно действующим стандартам соотносятся размеры труб в дюймах и сантиметрах, не назвать:

1. Указываемое в документации сечение в дюймах нельзя получить простым пересчетом из мм или других единиц СИ. Коэффициент пересчета свой для каждого диаметра и ни в одном случае не соответствует вполне логичному значению 25,4,
2. Чтобы определить количество дюймов по результатам обмера, вам придется лезть в справочную или нормативную документацию. Однако ни в одном ГОСТ не фигурирует таблица размеров труб в дюймах и миллиметрах. Фактические габариты при определенном ДУ и типе изделия можно найти в ГОСТ 3262-75, регламентирующем производство стальных черных и оцинкованных водогазопроводных труб. Между тем параметры соответствующих резьб указаны в другом ГОСТ — за номером 6357-81.

Второй стандарт указывает габариты гребней и впадин резьбы в единицах СИ, но обозначает цилиндрическую трубную резьбу в дюймах.

Вы в недоумении? Я тоже.

Проще, еще проще

Итак, чтобы соотнести размер трубы в дюймах и мм, нужно обложиться нормативными документами и кропотливо сопоставлять их. Так ведь?

Уважаемый читатель, я не стану томить вас и просто выложу пару таблиц, представляющих собой компиляции упомянутых выше стандартов.

1. Вот соответствие ДУ и заветных британских дюймов:

Как определить размер трубы в дюймах: 15 любопытных фактов Как определить размер трубы в дюймах и миллиметрах: таблица, инструкция, видео и фото

Как измеряются водопроводные трубы: все, что нужно знать о подборе изделия по габаритам

Сортамент водопроводных труб включает в себя изделия самых разных размеров

Чтобы не попасть в неприятную ситуацию, когда купленные детали не подходят по сечению или другим параметрам к уже установленным, каждому сантехнику важно не только знать наиболее ходовые диаметры труб, но и уметь правильно их измерять. Именно этим вопросам и будет посвящена наша статья

Чем точнее мы подберем диаметр, тем качественнее будет соединение

Габариты сантехнического оборудования

Основные параметры

Прежде чем анализировать размерный ряд водогазопроводных изделий, который приводится в соответствующих ГОСТах и СНиПах, нужно понять, какими параметрами мы будем оперировать.

При измерении данных деталей нам понадобятся следующие величины:

• Д – диаметр. Представляет собой расстояние между наиболее удаленными друг от друга точками на наружной поверхности.
• Ду – условный проход. Величина условного прохода равна диаметру внутреннего канала трубы, округленного с определенной степенью точности до стандартного значения.

Обратите внимание! В международной маркировке для обозначения наружного диаметра и условного прохода используются символы D и Dn соответственно. s -толщина стенки

Чем выше это значение, тем более прочной будет конструкция, и тем большее давление выдержит труба

s -толщина стенки. Чем выше это значение, тем более прочной будет конструкция, и тем большее давление выдержит труба.

Зависимость SDR и выдерживаемого давления

Кроме того, чтобы в полной мере оценить возможности той или иной модели, применяется так называемое стандартное соотношение размеров – SDR. Эта величина высчитывается по формуле:

Как правило, величину SDR округляют до табличных значений, что позволяет легко подобрать материал с нужной сопротивляемостью внутреннему давлению.

Дюймы или миллиметры?

Водопроводная труба 32 мм или 1 1/4 дюйма с нарезанной резьбой

Еще одним важным моментом является определение соотношение между метрическими и дюймовыми размерами труб. Казалось бы, нет ничего проще – достаточно умножить диаметр трубы в дюймах на величину одного дюйма (примерно 25,4 мм) и мы получим нужный результат, но на практике все несколько сложнее.

Все дело в том, что дюймы характеризуют трубную резьбу, которая нарезается по наружному диаметру, а при подборе труб (особенно когда производится замена металлических изделий пластиковыми) важен диаметр внутренний.

Так что профессиональные сантехники используют стандартные соотношения:

• Водопроводная труба 1 2 дюйма – условный проход 15 мм, наружный диаметр от 20 до 22 мм.
• Водопроводная труба 3 4 –проход в 20 мм, наружное сечение от 25 до 27 мм.
• Дюймовое изделие – 25 и 32 мм соответственно.
• Водопроводная труба 1 1 2 – условный проход в 40 мм, в зависимости от толщины стенки может иметь диаметр от 45 до 50 мм.

Также в нашей статье приводятся таблицы соотношений дюймовых и метрических габаритов наиболее часто используемых в работе труб.

Таблица соотношения основных размеров

Пропускная способность

Иногда для подбора деталей, используемых при прокладке коммуникаций, требуется выяснить пропускную способность трубы определенного диаметра.

Эта величина показывает, какой объем жидкости может пройти по внутреннему каналу за единицу времени, и зависит от следующих факторов:

• Материал, из которого изготовлена труба.
• Форма изделия (круглая/профильная).
• Диаметр условного прохода.
• Общая длина контура.
• Наличие уклона и его степень.
• Давление в системе.

Для расчета этой величины обычно используются достаточно громоздкие формулы, потому сантехники обычно либо применяют стандартные, проверенные временем решения, либо используют табличные значения. Так, согласно такой таблице, пропускная способность водопроводной трубы 100 мм при скорости движения жидкости в 0,3 м/с и давлении в 90 Па/м составит около 30 тыс. кг/ч.

Таблица для определения пропускной способности

Обратите внимание! Чтобы не проводить вычисления своими руками, можно скачать специальную программу-калькулятор. Как измеряются водопроводные трубы: все, что нужно знать о подборе изделия по габаритам Как измеряются водопроводные трубы: видео-инструкция по выбору своими руками, особенности изделий 32, 50, 100 мм, пропускная способность, сортамент, цена, фото

Как измеряются водопроводные трубы: все, что нужно знать о подборе изделия по габаритам Как измеряются водопроводные трубы: видео-инструкция по выбору своими руками, особенности изделий 32, 50, 100 мм, пропускная способность, сортамент, цена, фото

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон. Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости

Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.
