Как правильно рассчитать фундамент под дом

Почвенно-геологические особенности участка

Степень пучения грунта оказывает непосредственное влияние на целостность бетонной подошвы. Эта характеристика напрямую связана со способностью почвы удерживать воду.

В холодное время года увлажненная земля увеличивается в объеме и «вытесняет» бетонное перекрытие из своего массива. В результате на стенках подошвы появляются трещины, и несущая способность основания уже не соответствует требуемому значению.

Приведенная ниже таблица дает представление о степени пучения почвы в зависимости от ее химического состава:

Степень пучения	Тип почвы
отсутствует	скальные, сцементированные и спаянные породы
слабовыраженная	грубообломочные породы с низким содержанием глины
средняя	тугопластичные грунты, пылеватые и грубообломочные грунты с содержанием глины и песка более 30%
сильная	мягкопластичные, сильно увлажненные породы, глина

Факторы почвообразования могут меняться под действием перемены климата. Но для большинства российских регионов характеристики грунта остаются в большей степени неизменными. Это дает право застройщику обратиться к справочной информации, чтобы определить тип грунта для своего участка.

Без заглубления

Вариант ленточного фундамента, который применяется для строительства легковесных сооружений на каменистых, высокоплотных грунтах. Из-за того, что глубина основания практически отсутствует, бетонная лента слабо выполняет свою опорную функцию.

Мелкозаглубленное

Когда бетонная подошва углублена в почву на 0,3 – 0,6 м до линии промерзания, такой тип основания называется мелкозаглубленным. Применяется при возведении сооружений, которые не оказывают сильной нагрузки на землю.

Неглубокое заглубление ленты выбирают для условий с неустойчивыми грунтами, чтобы конструкция могла перемещаться при подвижках земли.

Заглубленное

Лентой глубокого заложения называют несущую конструкцию, у которой подошва уходит в землю ниже уровня промерзания. Обычно траншею для ленточного монолита такого типа роют на глубине до 2 м.

Заглубленный вариант подходит для строительства:

• многоэтажных сооружений со стенами из кирпича или дерева;
• габаритных построек с цокольными этажами и подземными помещениями.

Глубокая закладка обойдется застройщику недешево. Поэтому имеет смысл разобраться с расчетом глубины подошвы, чтобы исключить перерасход стройматериала.

Что такое глубина заложения фундамента

Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.

Первым делом вы должны определиться с местом для дома на участке

Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания. Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.

Средняя стоимость такого исследования — порядка 1000 $. Если стройка планируется масштабная, сумма не сильно отразится на бюджете (средняя стоимость дома 80-100 тыс. долларов), а уберечь может от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если же поставить хотите небольшую постройку — небольшой дом, дачу, баню, беседку или площадку с мангалом, то вполне можно сделать исследования самостоятельно.

Какой глубины нужно заливать фундамент

Перед тем, как окончательно решить, какой глубины нужен фундамент, следует подумать и о способах снижения влияния негативных факторов внешней среды. С целью уменьшения глубины промерзания грунта можно провести задернение участка и посадку кустарниковых насаждений, которые аккумулируют отложение снега, тем самым снижая глубину промерзания грунта. Промерзание земли вблизи фундамента существенно уменьшится, если основание отмостки выполнить из слоя керамзитового гравия толщиной 20—30 см.

Грунтовые условия для определения того, какой глубины заливать фундамент, нужно оценить хотя бы приблизительно. Для этого на месте будущей постройки нужно выкопать минимум два шурфа глубиной 1,5 м (чем их больше, тем меньше сюрпризов вас будет ожидать в дальнейшем) и визуально определить состав и влажность грунта: сухой, влажный, водонасыщенный. Если же пришлось долбить сплошной камень, вам очень повезло: в этом (правда, очень редком) случае основанием для дома будет скальный грунт. Трудно придумать что-либо более надежное, поэтому тратиться на фундамент здесь особо не придется. Мест с обломочным грунтом (щебень, галька, гравий) больше. Здесь достаточно опустить подошву фундамента на 0,5 м.

Руководство для новичков

Глубина заложения ленточного фундамента

Исходя из климатических условий региона, свойств почвы на строительной площадке, глубина заложения ленточного фундамента может существенно меняться. Если значительное заглубление ленты выполнено безосновательно, отсутствуют необходимые конструктивные решения, — боковые воздействия грунта, скорее всего, разрушат монолит.

Влияние геологических и климатических характеристик

На объем работ по устройству добротного основания влияют:

• Склонность грунта к пучению;
• Уровень грунтовых вод;
• Глубина промерзания.

Выполнить достаточное заглубление можно, пользуясь СНиП 2.02.01-83. Рекомендации по величине:

• Если уровень грунтовых вод (УГВ) ниже глубины промерзания (ГП), то для глины и суглинка отметка низа основания равна половине ГП. В остальных типах грунта – не зависит;
• Если УГВ выше ГП, то, кроме гравелистых, скалистых песков, – не ниже ГП.

Заглубленный ленточный фундамент

Расчетный показатель промерзания в разных регионах колеблется от 1 до 3,1 м. Соответственно, здание опирают на разной отметке от 0,6 до 1,5 м. Для легких зданий (деревянных, пенобетонных, малых кирпичных) на слабо-пучинистых грунтах она составит 0,5-0,7 м.

Практика показывает, что, среднестатистически, частные строители закладывают начало на 0,9 м, опытные застройщики используют отметки 1,1 м (на сильные морозы). В расчете применяют коэффициент 1,1.

Заглубленный ленточный фундамент выбирают для зданий большим весом, ветровой и снеговой нагрузкой. Заглубление делают ниже ГП на 0,2-0,3 м. Если грунтовые воды расположены близко к нижней границе основания, нельзя для него в качестве строительного материала использовать кирпич.

Сруб, каркасный дом без погреба, потребуют мелкозаглубленный вариант (0,5 м). Структура древесных материалов достаточно устойчива к небольшим деформациям, вызываемыми движениями подошвы. К строительству из кирпича, шлакоблока, следует подходить на проведении более точного расчета. Посмотрите видео, как сделать мелкозаглубленный фундамент своими руками.

Глубина промерзания, методы определения

При определении глубины заложения подошвы фундамента важную роль играет правильное определение нормативной глубины промерзания для данного района строительства. Проектные организации, для облегчения расчётов, пользуются картой с нанесёнными изотермическими линиями или таблицей, в которой указаны значения нормируемой глубины промерзания для крупных городов, регионов России.

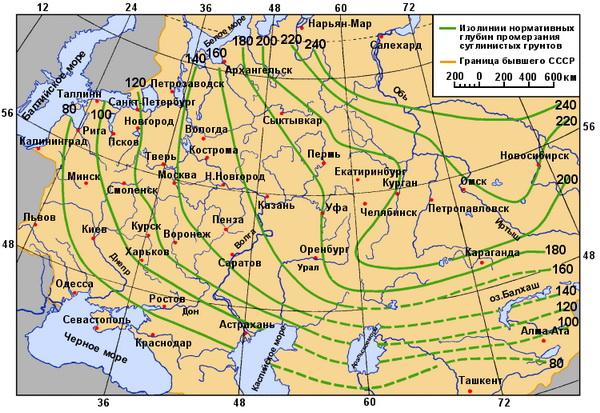

Нормативную глубину промерзания в районе строительства ленточного фундамента можно посчитать самостоятельно по эмпирической формуле (5.3 СП 22.13330.2016) справедливой для районов с промерзанием 50 лет), степень ответственности, капитальность (ГОСТ 27751). Немалую роль в проектировании играет:

• отсутствие выше грунтов, способных нести расчётную нагрузку,
• необходимость устройства подвала для проводки коммуникаций,
• нахождение рядом крупных объектов, способных изменить расположение и свойства грунтов за время эксплуатации,
• повышенная сейсмичность.

Привязка таких зданий производится на основе глубоких инженерных расчётов с учётом правил и требований СП 22.1330.2016, с применением необходимых мер защиты фундамента от пучения, подземных и паводковых вод.

Применяемые виды защиты:

• утепление, позволяющее сохранять температуру фундамента и предотвращать обмерзание,
• дренаж на уровне основания подошвы перфорированными трубами для отвода подземных и талых вод,
• несъёмная опалубка,
• утеплённая отмостка расчётной ширины,
• утепление цоколя,
• укрепление грунтов инъекцией цементного раствора при необходимости.

Мелкозаглубленный фундамент

Иногда фундамент глубокого заложения строит очень дорого. Тогда рассматривают свайный (свайно-ростверковый) или фундаменты мелкого заложения (мелкозаглубленные). Их еще называют «плавающими». Их только два вида — это монолитная плита и лента.

Плитный фундамент считается самым надежным и легко предсказуемым. У него такая конструкция, что она может получить значительные повреждения только при грубых просчетах при проектировании. Тем не менее, и его можно испортить.

Тем не менее, застройщики плитные фундаменты не любят: они считаются дорогими. На них уходит много материала (в основном арматуры) и времени (на вязку той же арматуры). Но иногда плитный фундамент получается дешевле ленточного глубокого заложения или даже свайного. Так что не сбрасывайте его сразу со счетов. Он бывает оптимальным, если строить хотят тяжелое здание на пучнистых или сыпучих грунтах.

Фундамент мелкого заложения

Мелкозаглубленная лента может иметь глубину от 60 см. При этом она должна опираться на грунт с нормальной несущей способностью. Если глубина плодородного слоя больше, то глубина заложения ленточного фундамента увеличивается.

С ленточными фундаментами мелкого заложения под легкие здания все очень просто: они работают хорошо. Комбинация со срубом из бревна или бруса — это экономный и в то же время надежный вариант. Если и случаются перегибы ленты, то упругая древесина отлично с ними справляется. Почти также хорошо себя на такой основе чувствует себя каркасный дом.

Более внимательно нужно просчитывать если на мелкозаглубленном ленточном фундаменте собираются строить задние из легких строительных блоков (газобетона, пенобетона, и т.п.). Они на изменения геометрии реагируют не самым лучшим образом. Тут нужна консультация опытного и, обязательно, компетентного специалиста с большим опытом.

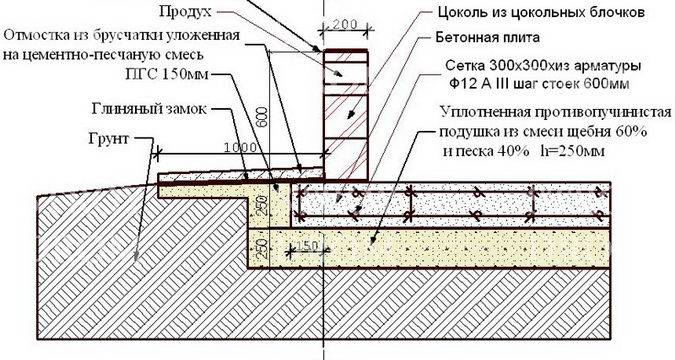

Строение плитного фундамента

А вот под тяжелый дом мелокзаглубленный ленточный фундамент ставить невыгодно. Чтобы передать всю нагрузку, его нужно делать очень широким. В этом случае, скорее всего, дешевле будет плитный.

Тип грунта, температура и другие параметры

Итак, как правильно вычислить глубину, на которую следует закладывать баню?

Средняя температура региона

Многие сегодня, конечно, полагаются на среднестатистические расчеты и заливают фундаменты на 90 см глубиной, но опытные строители всегда подстраховываются на случай холодной зимы и достигают отметки 1,10 м и не меньше! Тем более что морозы в России – уж точно, что не редкость. Почему и еще с советских времен всего фундамент закладывают на глубину 110 см – так даже в морозные зимы пучение почвы не может ничего нарушить.

Отапливаем ли подвал?

Неотапливаемые конструкции закладываются на 10% глубже уровня глубины промерзания грунта, а отапливаемые – на 20-30% выше. Еще один момент: под внутренними стенами бани фундамент можно углублять меньше – разрешено строительными нормами

Но не меньше 40 см – это важно!

Глубина промерзания грунта

Итак, во всех местностях – свои особенности грунта, его плотности и водонасыщенности. Поинтересуйтесь такими характеристиками у владельцев соседних построек

Но обратите внимание: если неподалеку есть водоем, то зимнее вздутие почвы может оказаться куда большим, чем ожидалось. Как узнать нормативную глубину промерзания грунта в вашей местности? Воспользуйтесь вот этой картой:

Свойства почвы

Что такое сезонное пучение грунта? Это вода под землей, которая в зимнее время замерзает, увеличивается в объеме (вспоминаем школьную физику) и выталкивает то, что в этом грунте находится. Весной она тает и снова опускает грунт.

Например, согласно официальной информации, на территории Московской области 80% грунтов – пучинистые. Это глины, суглинки и супеси, и все это немало пучит по сезонам. На торфяной почве и вовсе говорить о глубине не приходится: единственно возможный здесь фундамент – это плавающая плита.

Не меньшее значение для определения необходимой глубины заложения ленточного и любого другого фундамента играет водонасыщенность: если это глина и она пучиниста, то заглубление фундамента придется делать значительным. В крайнем случае лучше тогда использовать плиту – для небольшой баньки то, что надо.

А вообще идеальное условие для любого фундамента – это когда грунтовые воды находятся выше глубины промерзания грунта. Ведь при их пересечении подземные воды замерзают и «вздувают» грунт, причем неравномерно, что и приводит к перекосу фундамента. А это трещины и еще что похуже. Потому что сила сезонного вспучивания грунта – 10-15 т/м2, нехило, правда?

Рассмотрим некоторые «ходовые» грунты

Глинистый (или суглинок)

Имеет нехорошую способность вспучиваться и выталкивать фундамент (при замерзании). Это критично, при высоком уровне почвенных вод. Поэтому глубина закладки ленты должна быть ниже пролегающего уровня вод. Тоже относится к суглинистым почвам (где % содержания глины составляет от 10 до 30). Здесь, более надёжным, станет вариант свайно-ленточного.

Песчаный (или супесь)

Лучше чем глинистый. Через крупно и среднезернистый, вода просачивается даже при высоком уровне залегания. Однако, если песок мелкозернистый или вообще пылевидный, то вода в нём всё-таки задерживается. В таком случае глубина закладки возрастает до отметки промерзания. Надо знать, постройка на песчаном грунте приводит к более глубокой усадке. А потому, высокий цоколь, вполне уместен. Тоже относится к глинисто-песчаным почвам, содержащим < 10% глины.

Хрящевой

Состоит из гравия, крупных камней, хряща

Здесь важно учесть нагрузку на фундамент и глубину почвенных вод, а вот уровень промерзания, не важен

Скальный

Такой грунт, идеален в плане надёжности от пучения и усадки. Достаточно снять неглубокий слой почвы. Если нет возможности заглубления, ленточный фундамент можно обустроить прямо на поверхности.

Глубина заложения фундамента – определяющие факторы

На какую глубину следует закладывать фундамент

Определяя тип будущего фундамента, и принимая решение о заглублении опорной конструкции, учтите условия, в которых будет эксплуатироваться здание.

Важно обратить внимание на следующие моменты:

• геологические аспекты;
• воздействие климатических факторов на глубину фундамента;
• влияние конструктивных особенностей здания на уровень заложения фундамента.

До начала выполнения расчетов и выбора типа фундамента необходимо:

• выполнить мероприятия по анализу почвы на участке строительства;
• изучить ландшафт, а также тщательно расчистить строительную площадку;
• разработать план строения и рассчитать массу строительных конструкций.

На стадии сбора информации об особенностях строительной площадки следует проанализировать ряд факторов:

• характер грунта на различной глубине;
• среднестатистический объем осадков на протяжении года;
• уровень расположение водоносных слоев;
• глубину замерзания почвы;
• колебания высоты и особенности рельефа на стройплощадке.

Виды фундаментов по способу заглубления

Решение о виде фундамента и уровне его закладки принимают с учетом следующих моментов:

• особенностей здания, заложенных в проекте;
• массы строения;
• наличия цокольного помещения;
• уровня расположения подземных коммуникаций.

Средняя температура в этой местности на протяжении года и особенности климата также влияют на размер приямка под основание.

Определяя, от чего зависит глубина закладки опорных конструкций, следует обратить внимание на климатические факторы:

• для зданий, строительство которых планируется в южных широтах, необходимо обеспечить минимальное смещение подошвы траншеи от уровня почвы на 0,6 м;
• при выполнении строительных мероприятий в условиях холодного климата уровень заглубления фундаментной подошвы в почву может достигать 1,5 м.

Для каждого вида грунта уровень замерзания отличается:

• сильнопучинистые грунты, к которым относятся супесчаные, суглинистые и глинистые почвы, промерзают до уровня 0,5–1 м;
• среднепучинистые песчаные почвы, содержащие включения глинистых частиц и песчаной фракции замерзают на глубину 0,6–2 м;
• не склонные к пучению почвы, содержащие песчаные частицы, супесь, суглинки и глинистые включения имеют повышенный до 1–3 м уровень промерзания.

Фактор глубины промерзания земли при закладке фундамента

На склонность грунта к морозному пучению влияют следующие факторы:

• концентрация влаги в почве;
• уровень расположения подземных вод во время промерзания.

Ошибка в выполнении расчетов может привести к деформации основания.

В результате этого возможны отрицательные моменты:

• усадка строения;
• появление трещин на стенах;
• нарушение общей устойчивости здания.

Наряду с характером грунта и уровнем промерзания, немаловажным фактором является рельеф местности. В строительных нормах содержатся требования по выравниванию площадки до начала строительства. Однако для участков, расположенных на наклонной местности, а также на скалистой почве не всегда имеется возможность разровнять участок застройки. В данной ситуации минимальный уровень заложения основания определяется по нижней точке наклонной площадки. Для таких условий отдают предпочтение свайной основе, а также винтовой, которая также не боится перепадов высот.

Проанализировав природные факторы, особенности здания и определив характер грунта, необходимо определиться с конструкцией фундаментной основы для будущего дома.

Факторы воздействующие на фундамент здания

Возможны следующие варианты:

• мелкозаглубленный или глубокозаглубленный ленточный фундамент;
• столбчатое основание в виде свай или железобетонных колонн;
• плитная конструкция основы строения.

Закладка ленточного фундамента

Для закладки ленточного фундамента вовсе не нужно рыть целиком котлован, достаточно лишь ограничиться траншеями под фундаментные блоки. При этом качество фундамента никак не зависит от выбранного подхода. Основную нагрузку от здания берет на себя грунт, и чем плотнее он будет, тем лучше для строения в целом.

Рис.: Ленточный фундамент глубокого заложения

Практическим работам по закладке ленточного фундамента должен предшествовать этап проектирования основания. Расчет фундамента предполагает выявления требуемой глубины его заложения, которая определяется на основании глубины промерзания почвы, уровня грунтовых вод, геодезии строительной площадки и технических характеристик возводимого здания.

Работы по закладке ленточного фундамента на большую глубину выполняются в следующей последовательности:

Подготовка строительной площадки;

Место строительства очищается от поверхностной растительности, снимается плодородный слой почвы на глубину 10-20 см (одного штыка лопаты). При необходимости производится выравнивание участка.

Разметка;

Разметка будущего ленточного фундамента начинается с отметки несущей стены здания, затем отмечаются перпендикулярные стены и проверяется правильность прямых углов по методу Египетского треугольника. Фундаментная лента отмечается как по внешнему, так и по внутреннему контуру.Рис.: Схема проверки углов фундаментной разметки

Земляные работы;

Ручным либо механизированным методом выполняется рытье траншеи под фундамент. Поскольку глубина траншеи достаточно большая, рытье может сопровождаться осыпанием ее стенок.

Рис.: Схема укрепления стенок траншеи

Совет эксперта! Чтобы избежать осыпания грунта стенки траншеи укрепляются щитами из фанеры либо ДВП, которые устанавливаются с помощью горизонтальных распорок.

Отсыпка уплотняющей подушки;

Для создания уплотняющей подушки используется песок и мелкофракционный гравий либо щебень. Толщина слоев одинаковая, как правило, она составляет 10-15 сантиметров. Песок идет первым слоем, после засыпки он поливается водой и тщательно утрамбовывается.

Создание опалубки;

Опалубка под заливку бетоном выполняется из струганных досок толщиною 2-3 сантиметров. Доски соединяются посредством вертикальных планок и скрепляются гвоздями либо саморезами.

Важно! Высота опалубки должна быть больше глубины траншеи, поскольку фундаментная лента также будет формировать цоколь дома. Рис.: Схема опалубки для ленточного фундамента После монтажа опалубка изнутри застилается гидроизоляционным материалом, который нужен для предотвращения вытекания бетона в щели между досками

Рис.: Схема опалубки для ленточного фундамента После монтажа опалубка изнутри застилается гидроизоляционным материалом, который нужен для предотвращения вытекания бетона в щели между досками.

Армирование;

Для армирования ленточного фундамента используется двухконтурный армокаркас, состоящий из вертикальных прутьев и горизонтальных перемычек.

Совет эксперта! Толщина стержней арматуры для вертикального контура должна составлять 12-14 мм, для вертикальных соединительных элементов может использоваться гладкая арматура диаметром 8-10 мм.

Рис.: Схема армокаркаса для ленточного фундамента

Соединяется армокаркас с помощью вязальной проволоки либо сварки. Более предпочтительным является первый вариант, поскольку при сварном соединении конструкция теряет эластичность и бетонная лента хуже сопротивляется изгибающим нагрузкам.

Бетонирование;

Заливка ленточного фундамента выполняется одномоментно либо послойно (при условии, что новая порция бетона будет выливаться до схватывания предыдущего слоя). Для заливки используется тяжелый бетон из цемента М300-М400.

Рис.: Бетонирование ленточного фундамента глубокого заложения

Обязательным является уплотнение бетона с помощью виброуплотнителей либо штыковки арматурными прутьями.

Совет эксперта! Если строительство ведется в теплое время года, созревающий бетон необходимо укрыть клеенкой и регулярно увлажнять, поскольку при пересыхании бетона поверхность фундаментной ленты может покрыться микротрещинами.

Рекомендации для разных типов фундаментов

Для строительства в частном секторе жилых домов чаще применяется 3 типа оснований:

• ленточный;
• плитный;
• столбчатый.

Столбчатый по затратам более дешевый, после него по стоимости идет ленточный, а далее – плитный.

Возводя ленточное основание, следует помнить, что на него будет приходиться вся нагрузка, создаваемая стенами и крышей дома

Поэтому важно правильно заглубить его, основываясь на расчетах промерзания почвы, степени залегания подземных вод и тип слоев почвы. Лучше такой тип закладывать на почвах с минимальной пучинистостью и при глубоком нахождении подземных рек, ручьев

Чем ближе грунтовые воды находятся к уровню промерзания земли, тем будет сильнее ее пучинистость, а значит, вероятность разрушения такой конструкции больше, чем при других условиях.

Заглублять рекомендовано по нормам при почвах с минимальной пучинистостью до 0,5 м, на суглинках, глинистых или пучинистых от 0,75 до 1 м.

Столбчатое основание возводят, когда не планируется строение подвальных помещений, при высокой вероятности осадки грунта, в случаях, если присутствует сильное морозное пучение (применяют тип мелкозаглубленного или незаглубленного основания). Обычно, если планируется постройка небольшого здания, опоры устанавливаются по углам.

Если постройка имеет большую площадь, то устанавливаются дополнительные опоры или ростверк. Такая конструкция позволяет более равномерно распределить нагрузки на всё основание.

Не рекомендовано использовать эту технологию строительства, когда есть угроза горизонтальной подвижности почвы, нельзя строить тяжелые здания на слабонесущих породах, если рельеф обусловлен резкими перепадами высот.

Плитные конструкции имеют лучшие показатели долговечности, прочности, надежности, но по стоимости могут выходить более 30% от строительства всего дома. Такой тип имеет несколько преимуществ:

• во-первых, равномерная нагрузка;
• во-вторых, возможность строить из тяжелых материалов (кирпичей, блоков);
• в-третьих, не нужно учитывать уровень промерзания грунта.

Плитные опоры не следует возводить на слабых слоях.

Расчёт глубины

Подготавливаясь к строительству нового дома либо дачи, не всегда есть возможность обратиться к проектировщикам, которые производят необходимые замеры. Частные застройщики могут безответственно подходить к вопросу, в результате, возникают проблемы с конструкцией.

Для просчета учитывается состояние грунта, анализируются особенности местности и непосредственно тип здания. Конструкции отличаются по форме, размерам. К дополнительным факторам относят погодные условия, проектировщиков интересует средняя температура, количество осадков в год. Расчёт глубины влияет на следующие факторы:

• эксплуатационные свойства;
• уровень влаги внутри помещения;
• состояние пола;
• микроклимат постройки;
• общий уровень устойчивости.

Виды фундамента по заглублению

В зависимости от расстояния заложения фундамента различают три типа:

• незаглубленные;
• мелкозаглубленные;
• заглубленные фундаменты.

Незаглубленный фундамент больше подходит для пучинистых грунтов или со слабой просадкой и для постройки невысоких, одноэтажных зданий из легких материалов. Также его можно применить для работ с тяжелыми стройматериалами, на каменистых, скальных породах. Наиболее оптимально в таком случае применять ленточный, столбчатый или решетчатый тип основания.

Мелкозаглубленный можно применять и на пучинистых грунтах, но при этим важно сделать хорошую и правильную подушку, такой тип выйдет дешевле заглубленного и он имеет еще одно преимущество — возможность сформировать небольшой подвал при условии глубокого залегания подземных вод. Но его выбирают преимущественно тогда, когда строят из легких материалов, невысокие здания при твердом, устойчивом грунте и часто для сооружений без подвальных помещений

Заглубленный, как правило, применяется при постройке больших, тяжелых зданий в несколько этажей, и если по проекту имеются подвальные помещения, цокольный этаж, подземный паркинг. Его целесообразно использовать при строительстве на чрезмерно, сильно и средне пучинистых почвах, а также при близком залегании подземных вод. Чаще всего строители применяют ленточный тип основания при заглубленном типе.

Как рассчитать, на сколько заглублять?

Необходимость предварительных расчетов глубины фундамента объясняется такими причинами:

1. Чем ниже опущена железобетонная подушка, тем выше несущая способность твердого дна под ней.
2. Для участков с большим содержанием глины траншеи прокладывают ниже линии промерзании или принимают меры, чтобы минимизировать фактор пучения.
3. Грунт на территории стройки должен быть достаточно крепким, чтобы выдержать вес постройки.
4. Физический и химический состав земли под подошвой дома не должен сильно меняться из-за температурных перепадов окружающей среды.

Для расчета подземной части ленты нужно знать:

• глубину промерзания (Dfn);
• поправочный коэффициент, который учитывает тепловой режим в доме (K).

Как было оговорено выше, степень промерзания определяется климатическими условиями в регионе. Значение этого показателя можно взять в справочной литературе.

Глубина промерзания для некоторых российских регионов приведена в таблице (учтены преобладающие типы почвы):

Город	Линия промерзания, м	Город	Линия промерзания, м
Архангельск	1,75	Москва	1,30
Владивосток	1,80	Нижний Новгород	1,55
Екатеринбург	1,90	Орел	1,30
Казань	1,75	Рязань	1,30
Красноярск	2,00	Санкт-Петербург	1,20
Курск	1,30	Челябинск	2,15

Коэффициент K – справочное значение, которое отражает среднесуточную температуру в комнате, сопряженной с фундаментом. Для наглядности ниже приведена таблица, из которой можно брать коэффициент для расчетов:

Температура в здании, оС	Поправочный коэффициент K
пол по грунту	пол на лагах	утепленное цокольное перекрытие	подвал
0,90	1,00	1,00	0,80
5	0,80	0,90	1,00	0,70
10	0,70	0,80	0,90	0,60
15	0,60	0,70	0,80	0,50
20 и выше	0,50	0,60	0,70	0,4

Итак, на какую глубину копать? Используя имеющие данные можно рассчитать глубину закладки подошвы (Df) по формуле: Df = (Dfn * K).

В качестве наглядно примера можно выбрать дом с неотапливаемым подвалом в Екатеринбурге, где температура в самом подвале держится в течение дня на уровне 10 оС. Подставляя табличные данные в формулу, без труда можно получить расчетную глубину фундамента: Df = (1,9 * 0,6) = 1,14 м.

Допустим, что на выбранном участке грунтовые воды проходят выше линии промерзания. Тогда к полученному значению нужно прибавить 15 – 20 см для стойкости основания. На какую глубину делать закладку основания?Из расчета видно, что железобетонную ленту нужно заложить на глубину не менее 1,29 м.

Определение глубины заложения фундамента.

В данной статье мы рассмотрим расчет глубины заложения фундамента для частного дома, согласно указаниям СП «Основания зданий и сооружений».

Важность инженерно-геологических изысканий бесспорна, но для многих частных застройщиков эта процедура является дорогостоящей. Наши статьи будут ориентированы на людей, которые в силу каких-либо причин не могут себе позволить нанять геологов и проектировщиков, но желающих на готовых примерах разобраться с расчетами оснований, а также других элементов своего будущего дома

Определить глубину заложения фундамента в г.Москва. Рассмотрим несколько вариантов: неотапливаемый дом; отапливаемый дом без подвала с температурой в помещениях 20 о С и отапливаемый дом с неотапливаемым подвалом.

1. Первым делом нам нужно определить нормативную глубину сезонного промерзания грунтов (dfn ), в метрах, которая определяется по формуле:

где d0 — величина, в метрах, для:

— глин и суглинков — 0,23

— мелких и пылеватых песков, супесей — 0,28

— песков гравелистых, крупных и средней крупности — 0,3

— крупнообломочных грунтов — 0,34

Для неоднородного сложения грунтов d0 определяется как средневзвешенное в пределах глубины промерзания.

Mt — коэффициент, равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, принимаемых по таблице 5.1 СП «Строительная климатология»

Тогда нормативная глубина промерзания для Москвы, где преобладают глины и суглинки, составит:

dfn =0,23 √22,9= 1,1м

Если вы не знаете, какие грунты залегают на вашем участке, то возьмите обычный ручной бур, который продается в строительных магазинах, и пробурите 1 отверстие в центре, а лучше 4 по углам будущей постройки. В основном на территории РФ встречаются именно пучинистые суглинки и глины. В СНиПе 1962 года не было величины d0. вместо него было одно значение 23см, т.е. 0,23 метра, поэтому не будет грубой ошибкой, если вы примете именно ее.

2. После того, как определили нормативную глубину промерзания, необходимо вычислить расчетную глубину промерзания (df ).

Для этого используется формула:

kh для наружных и внутренних фундаментов неотапливаемых зданий равен 1,1, кроме районов с отрицательной среднегодовой температурой. В нашем случае годовая температура +5,4 о. Если у вас будет отрицательная годовая температура, то расчетную глубину промерзания для неотапливаемых зданий необходимо определять по СНиП «Основания и фундаменты на вечномерзлых грунтах».

kh для отапливаемых зданий определяется по таблице:

Примечание: В отапливаемых зданиях с холодным подвалом с отрицательной среднезимней температурой kh =1

Считаем расчетную глубину промерзания:

— неотапливаемое в зимний период здание df = 1,1*1,1= 1,21м. Округляем в большую сторону и принимаем df =1,25м

— отапливаемое здание без подвала, с полами по утепленному цокольному перекрытию: df = 0,7*1,1= 0,77м. Принимаем df =0,8м

— отапливаемое здание с холодным подвалом с отрицательной температурой df = 1*1,1= 1,1м. Принимаем 1,1м.

3. Определяем глубину заложения фундамента по условиям недопущения морозного пучения по таблице ниже, в зависимости от расположения уровня грунтовых вод (УВГ).

Грунты под подошвой фундамента

Глубина заложения фундаментов в зависимости от глубины расположения подземных вод dw. м, при

Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности

не зависит от df

не зависит от df

Пески мелкие и пылеватые

Супеси с показателем текучести IL <0

Суглинки, глины, а также крупнообломочные с глинистым заполнителем при показателе текучести грунта или заполнителя IL ≥0,25

Так как без инженерно-геологических изысканий мы не можем знать глубину расположения грунтовых вод, то принимаем наихудший вариант: не менее df

Соответственно, для неотапливаемого здания d=1,25

Как рассчитать глубину заложения фундамента.

Для отапливаемого здания без подвала с полами по утепленному перекрытию d=0,8м

Для отапливаемого дома с холодным подвалом d=1,1м

После определения глубины заложения фундамента переходим к расчету оснований по второй группе предельных состояний — по деформациям. Об этом будет написана отдельная страница. Чтобы не пропустить выход новой статьи, подпишитесь на рассылку.

Выбор грунтовки для обработки пластика
