Изготовление автодома из автомобиля

Для превращения автомобиля в дом на колесах понадобится много сил и времени, а также соответствующее оборудование.

Изготовление автодома из автомобиля

Этап 1. Вначале определяется количество жильцов и, исходя из этого, подбирается транспортное средство и внутренняя «начинка». Составляется детальный план конструкции – это можно сделать на бумаге, но лучше воспользоваться компьютером.

Вариант проекта дома на колесах

Этап 2. Далее расчищается кузов автомобиля. Если были выявлены вмятины, они удаляются, а отслоившаяся краска счищается. Оборудуется несколько окон (если их не было) в корпусе для освещения и поступления свежего воздуха.

Расчищается кузов

Этап 3. Вырезаются вентиляционные отверстия и клапаны для подачи газа. Все участки «голого» металла покрываются грунтовкой для защиты от коррозии и агрессивного воздействия окружающей среды.

Этап 4. Дом отделывается термоизоляционным материалом.

УтеплительУтеплительУтеплитель

Этап 5. Отделывается внутренняя поверхность автодома.

Отделка

Для этого рекомендуется использовать один из двух материалов:

• ковровое покрытие;
• влагоустойчивую фанеру.

В боковые стенки вставляются толстые панели с набитыми планками для монтажа мебели. Характерно, что вначале лучше выровнять потолок, а уже после этого переходить к стенкам.

Диван-кровать для автодомаДиван-кровать для автодомаДиван-кровать для автодома

Этап 6. После установки мебели следует позаботиться о водоснабжении. Для этого можно установить под раковиной несколько канистр с водой и установить небольшие насосы. Кроме того, можно поставить большие резервуары – к примеру, для принятия душа.

Кухня для автодомаКухняКухня

Этап 7. Для приготовления пищи и обогрева, как отмечалось ранее, лучше использовать газ пропан. Баллон размещается в нижней части кузова, равно как и дополнительное отверстие для вентиляции. Это объясняется достаточно просто: вес пропана больше, чем воздуха, поэтому в случае утечки подобные меры безопасности позволят предотвратить печальные последствия.

Автодом

Этап 8. Остается лишь позаботиться об энергоснабжении. Оптимальный вариант – мощная аккумуляторная батарея, оборудованная наружным выходом для зарядки.

АКБ в автодомеАКБ в автодомеАКБ в автодомеИзготовление навесаИзготовление навесаИзготовление навесаАвтодом

Виды автодомов и их классификация

Прежде чем браться и конструировать прицеп-палатку дома своими руками для себя из легкового прицепа, необходимо подготовить план, по которому будет реализовываться идея. Разработка плана начинается с выбора желаемого типа готового изделия. Существуют такие варианты готового продукта:

• Жилой прицеп. Это будет самый комфортный кемпер из всех, так как подойдёт тем, кто предпочитает иметь под рукой стационарный отдых в кемпинге, а передвижение на колесах отнимать при этом должно немного времени. Зачастую установлен на двухосную базу.
• Прицеп-палатка. Данный тип конструкции является наиболее манёвренным из всех вариантов. Недорогой тип транспорта, несмотря на небольшие габариты, является удобным для транспортировки малогабаритными авто. Управление требует наличия лишь категории прав «В» или «ВЕ».
  В большинстве случаев используются быстросъёмные механизмы для разворачивания палатки. После складывания всё скрывается в пределах габаритов, не выступая за борта.
• Модуль для пикапа. Если прицеп-дача, созданный своими собственными руками, базируется на отдельной независимой платформе, то подобный модель сбазирован в единой конструкции с машиной. Площадкой служит дно багажного отсека пикапа.
  Такой транспорт рассчитан на тех, кто любит проводить уик-энды за городом, у реки или озера. Система обустроена отсеком для кухни и зоной отдыха, где можно укрыться от непогоды.

Любители каравангинга мастерят свои творения из фанеры, пластика, пенопласта и иных материалов. Размеры подбираются такими, чтобы общие габариты позволяли водителю безболезненно маневрировать даже в стеснённых условиях.

Выбор материалов зависит от целей использования. Если предполагается, что путешествия будут не только летом, то делаем прицеп с хорошо утепленными стенками, однако размеры в этом случае слегка увеличатся по периметру.

У прицепа-дачи, который планируется использовать в максимально автономном режиме, должна быть лучшая функциональность всех рабочих зон. Такой транспорт становится домом на длительное время путешествий, поэтому должен быть оснащён всем необходимым, например, душем, туалетом, зоной отдыха для нескольких человек.

Технические характеристики

Серийный Автодом на базе Газель собран из деталей отечественного и зарубежного изготовления, что положительно сказалось на его надежности, долговечности и эксплуатационных показателях.

На машину установлен американский мотор Cummins ISF2.8s4129P, имеющий следующие технические характеристики:

• тип — дизельный;
• количество цилиндров — 4;
• мощность — 120 л.с;
• объем двигателя — 2800 см³;
• скорость по шоссе — 130 км/ч;
• объем топливного бака — 60 л;
• расход топлива на 100 км — 12,5-15,0 л;
• КПП — механическая пятиступенчатая.

Автодом позволяет путешествовать с комфортом

Транспортные характеристики изделия следующие:

• вес автодома без внутреннего наполнения — 1930 кг;
• полная масса — 3500 кг;
• длина — 550 см;
• ширина — 250 см;
• высота — 240 см;
• внутренний объем кузова — 310×210×195 см;
• преодолеваемый подъем — 26 º;
• клиренс — 17 см;
• радиус разворота — 570 см;
• колесная база — 175 см;
• уровень двери — 95 см.

Цена дома на колесах производства ГАЗ варьируется в пределах 3000000-4000000 рублей в зависимости от комплектации.

Описание, внутреннее устройство

По уровню оснащения приборами и оборудования машина не уступает современной однокомнатной квартире со всеми удобствами, обставленной профессиональными дизайнерами. Автомобиль оснащен системами воздушно-газового отопления, принудительной вентиляции и кондиционирования.

Пятиместная кабина оснащена такими опциями:

• пневматическое водительское кресло с регулируемым положением и подогревом;
• бортовой компьютер;
• оптимизированная приборная панель с настройкой подсветки;
• обогрев зеркал заднего вида;
• электрические стеклоподъемники;
• омыватель стекол;
• регулируемая рулевая колонка;
• цифровая автомагнитола;
• отдельный аккумулятор.

Автомобиль предоставляет все необходимое для полноценного отдыха

Снаружи на кузове закреплен откидной тент со складными опорами. На стоянке конструкция приводится в рабочее положение в течение нескольких секунд, обеспечивая путешественникам защиту от солнца и осадков. Внешние люки обеспечивают доступ к газовому баллону и складным ступенькам, ведущим в салон. На задней части кузова установлена беспроводная камера заднего вида.

Теперь об обустройстве внутреннего пространства дома на колесах. Оно достаточно просторно, чтобы люди могли в нем комфортно передвигаться, отдыхать, готовить и принимать пищу. Защита от внешних факторов обеспечивается наполненными ППУ стенами и двойным пластиковым остеклением.

Внутри кузова находятся следующие опции:

• выдвижная секция с мебельным гарнитуром;
• просторная двуспальная кровать;
• туалетная комната, где установлен умывальник, унитаз и полукруглая душевая кабина;
• встроенный холодильник;
• ЛЕД телевизор;
• микроволновая печь;
• газовая плита на 3 конфорки;
• мойка с 2 чашами;
• столовая на 6 мест;
• настенные шкафчики в спальном отсеке.

Все зоны салона оснащены широкими окнами, обеспечивающими удобство наблюдения за окружающими красотами из любого места.

Передвижной дом из старого прицепа

Дом на колесах из прицепа

Трейлер-прицеп у нас стоит порядка 500 000 рублей. Сумма внушительная, поэтому если есть возможность приобрести старый автомобильный прицеп, то можно соорудить небольшой автодом своими руками. Для этого потребуются:

• прицеп (обязательно с крепким шасси);
• деревянные элементы (рейки, бруски, вагонные доски);
• фанера;
• металлопрофиль (для кровли);
• фурнитура, выполненная в одном стиле;
• набор соответствующих инструментов.

Технология изготовления

Такой автодом будет представлять собой вагончик с двухъярусной кроватью в задней части. К слову, кровать лучше сделать на всю ширину конструкции – так она будет соединять боковые стены и усиливать тем самым жесткость. Эркерное окно будет изготовлено позже и оборудовано индивидуальным блоком. Дверь устанавливается голландского типа – она будет состоять из двух половинок.

Дом на колесах из прицепа

Этап 1. Прицеп разбирается, шасси тщательно зачищается и покрывается антикоррозийной краской. Из сосновых досок сооружается рама, в соответствующих местах выпиливаются подпорки.

Этап 2. Из реек сечением 2х2 см сооружается каркас, в каждом углу дополнительно устанавливается дубовая рейка сечением 3х3 см. Сверху каркас обвязывается горизонтальной рейкой.

Этап 3. Пол укрывается фанерными листами. Для крыши используются брусья из тополя – они прикручиваются вдоль каркаса с шагом в 30 см. На брусьях фиксируется фанера, поверх которой стелется влагоустойчивый материал и металлопрофиль небольшого сечения.

Дом на колесах из прицепаДом на колесах из прицепа

Этап 4. В корпусе будет всего одно окно (если дверь не учитывать) – в верхней части задней стены. Окно желательно выполнить в виде эркера.

Дверной замок в подобных конструкциях расположен снизу, но можно поставить еще один – дополнительный – сверху. Кроме того, дверь оснащается небольшим створчатым окном.

Дом на колесах из прицепа

Этап 5. Рекомендуется оборудовать стол, выдвигающийся из-под кровати (как было некогда в поездах Великой Британии). Для этого под кроватью формируются специальные ящики-рундуки. К слову, нижнее пространство также может быть использовано как спальное место.

Кроме того, из дерева строятся полки и съемная лестница.

Прицеп в форме капсулы

В базе лежит тоже обычный легковой прицеп, но в итоге получается более основательное жилище. Это уже будут полноценные стены с крышей. В такой прицеп-даче уже можно даже жить некоторое время. Можно сделать несколько окон для удобства. В палатке должны быть все необходимые бытовые вещи типа газовой плиты, посуды и других принадлежностей.

Чтобы сделать такую капсулу, надо убрать в прицепе борта. Из металлического уголка сделать направляющие и приварить их к прицепу. Далее надо сделать каркас и закрепить его.

Чтобы у капсулы была округленная форма, надо ее вырезать из специальной влагоустойчивой фанеры. В верхней части можно сделать настил, на петли поставить двери, окна можно сделать из поликарбоната или оргстекла.

Также будет интересно: Ангельские глазки на ВАЗ 2106 или Приору своими руками

Все детали надо обработать наждачной бумагой, затем ее можно покрасить и нанести лак. В такой капсуле легко смогут поместиться 2 человека.

Как выбрать

Выбор автодома очень сложная задача. Тут будет сочетаться сразу и техническая часть выбора и эстетическая. Со технической стороны нужно будет смотреть все механизмы подвески, тормозной системы и общее техническое состояние шасси. Для этого лучше обратиться к специалисту.

Также по технической части нужно проверить работу всех приборов внутри дома. Это холодильник, плита, водонагреватель, климатическое оборудование и все остальное, что должно работать.

Проверяйте состояние интерьерной отделки помещений, обивки мягкой мебели, работу механизмов мебели и механизмов трансформации. Запомните, это не обычная квартира, здесь вы не поменяете просто обои и диван. Элементы отделки сделаны специально для этого интерьера и другие будет сделать сложно и дорого.

Полезные мелочи

Если предполагается путешествовать на прицепе далеко и надолго, то обязательными являются монтаж кухонной зоны и переносного холодильника. В первом случае область оборудуется газовой мобильной печкой, а во втором выделяется область для мини-рефрижератора.

Внутренняя отделка и выбор мебели осуществляется таким образом, чтобы при тряске во время пути не получить разбитыми все бытовые приспособления. Необходимо каждый элемент делать стационарным или откидным, как столик.

Потребуется использовать в системе дополнительный аккумулятор и инвертор на 500 Ватт. Проводка будет подходить к нескольким розеткам, выдающим 220 В при наличии инвертора. Это позволит пользоваться обычными приборами, заряжать мобильные гаджеты. Всё освещение подбирается светодиодное, чтобы максимально экономить энергию и иметь хороший свет.

Если крыша будет не радиусная, то важно сделать для неё небольшой скат на одну из сторон. Это позволит ей быстро просыхать после непогоды и не создавать течь в жилую зону

Боковые стыки закрываем алюминиевыми уголками 40х40 мм. Закрепление проводится саморезами.

Внутри швы заделываются силиконовыми герметиками. Выбирают прозрачный или белый цвет. Двери оборудуются надёжными замками, а на окна изнутри вешают жалюзи или плотные шторки.

Очумелые ручки

Огромный ассортимент строительных материалов позволяет любому мастеровому владельцу легкового прицепа создать свою дачу на колесах. И действительно, тут нет ничего хитрого, просто нужно включить смекалку.

За основу мы возьмем обычный легковой прицеп с немного увеличенным кузовом. Размер кузова 240 х 120 см. Для начала из бруса 50х50 мм делается каркас. Затем каркас обшивается оцинкованным листом металла, из которого делается профнастил.

Расстояние между лагами желательно утеплить хотя бы пенопластом, тогда внутри автодома будет сохраняться тепло как в термосе. Внутреннюю обшивку можно сделать на ваш вкус: дерево, пластик, вагонка, фанера и другие материалы.

Хорошо бы еще отделить спальню от кухни. Для этого в задней части будки нужно поставить перегородку, оставив для спальни примерно 190 см. Тут все зависит от роста отдыхающего. В спальной части всю площадь будет занимать матрас. На перегородке над расположением ног можно повесить удобные вещевые шкафчики и даже повесить телевизор, раз уж мы заговорили о цивилизации)))

Со стороны кухни можно расположить маленький встраиваемый холодильник, газовую плиту и маленькую раковину с рукомойником. А над ними также повесить ящики для продуктов. Пространство под столешницей можно использовать для хранения газового баллона, воды

Да, чуть не забыл про двери и окна. Тут есть тоже варианты и они тоже из быта людского. Иногда их делают как у себя дома пластиковыми, но только маленькими. Есть вариант найти окошки в фирме занимающейся подъемными воротами для гаражей. Видели же такие окошки как иллюминаторы? А в дверные проемы можно вставить роллеты или рольставни. Их можно тоже заказать у оконщиков.

На крыше можно расположить багажник, который тоже может быть многофункциональным. На нем можно перевозить различные грузы, поставить на него аэродинамический автобокс, велокрепления с велосипедами, да что угодно. Также на нем можно закрепить приспособление и использовать его как козырек от солнца и дождя.

А если к этому козырьку еще и приспособить какой-нибудь тент и закрепить его колышком в землю, то получится дополнительная стена. А если их сделать три, то получится дополнительная комната.

В общем тут у кого на сколько хватит фантазии и возможностей. Но идея понятна, я надеюсь. Плюсами таких кемперов является то, что не нужно дополнительных категорий, мы же стоим их на базе обычного легкового прицепа общей массой до 750 кг; они являются относительно недорогими. Посмотрите фото примеров таких автодомов.

Автодом на базе ГАЗель-2705

Компания «Группа ГАЗ» вместе с немецкой фирмой «Вейнсберг» создали жилой отсек в стандартном фургоне ГАЗ-2705. Крыша у него высокая, сидячих мест 7, лежачих – 4.

После входа в салон, крыльцо с помощью электромотора задвигается под днище. На первом этаже есть кабинет, сделанный в виде овала: 4 раздвигаемых кресла, набор сантехнических и кухонных приборов, туалет с умывальником отделены шторкой.

На второй этаж ведёт небольшая лесенка, там расположена пара спальных мест и небольшой ящик для багажа. Больше для вещей места нет, и где они будут ехать, остаётся загадкой.

Кемпер имеет полноприводные шасси, однако, ездить на нём лучше осторожно, в непроходимые места не забираться

Где, когда и кто может использовать палатку на колесах

Далеко не все любят путешествовать несколько дней в тесноте автомобильного салона. Однако есть сторонники и такого отпуска. Прекрасные и новые пейзажи, постоянная смена впечатлений – это замечательный отдых от повседневной рутины.

Палатка-прицеп предназначена для создания относительного комфорта путешественникам, охотникам и рыбакам. Пчеловод при выезде на отдаленную пасеку прекрасно выспится в таком передвижном домике. Да и фляги с медом свободно поместятся в полость прицепа.

Прихватив с собой небольшой обогреватель, работающий от автомобильного аккумулятора, или туристическую газовую горелку, можно переждать в таком походном жилище даже несколько дней непогоды.

Ошибки при строительстве домов на колёсах своими руками

Изготавливая прицеп-дачу для путешествий, не стоит увлекаться с установкой всевозможных прочных материалов. Прежде всего они должны быть лёгкими, чтобы готовую конструкцию смогла потянуть любая легковушка без проблем.

Снаружи поверхность должна быть максимально защищена. Если не применяется виниловый декор, то должны быть несколько слоев грунтовки и краски. Это позволит длительное время эксплуатировать самодельный прицеп в любых условиях.

Категорически не допускается превышать размеры основной площадки, выбранной в качестве базы. Если это происходит, то в ГИБДД будут сложности с регистрацией.

Ответы на вопросы

Как снять прогнившие доски?

Если их много, то все решается просто – пользуйтесь ломиком и гвоздодером, старайтесь не повреждать только лаги

А если таких досок всего несколько штук, то демонтировать прохудившиеся следует очень осторожно. Для того чтобы не повредить близлежащие, прогнившие следует в нескольких местах надрезать и вынимать частями

Никогда не делайте упор инструмента о нормальные доски, не оставляйте на них следов. В крайнем случае можно пользоваться деревянными прокладками, но и от них иногда остаются вмятины.

Доски можно снять с помощью гвоздодера или лома

Технология частичного демонтажа досок

Можно ли для выравнивания деревянного пола пользоваться циклевочной машиной?

Можно, но не нужно по нескольким причинам. Во-первых, она снимает очень большую толщину досок. Во-вторых, машинка оставляет по периметру широкую и высокую необработанную полосу, удалить ручным способом ее очень сложно. В-третьих, современные шлифовальные машины при помощи шкурок с различными номерами отлично выполняют одновременно две работы. В-четвертых, циклевочные машины опасные агрегаты, отлетевший металлический нож наносит сложные травмы. В-пятых, ножи часто повреждаются металлическими предметами.

Строгальная (циклевочная) машина СО-207

Старый пол может иметь вбитые гвозди не только над лагами, заметить их очень сложно. Поврежденные ножи нужно точить или менять новыми. Для точения понадобится специальный станок, вручную такие работы не делаются. Поиски точильного станка или покупка новых ножей – лишняя потеря времени и денег.

Нож для циклевочной машины

Затраты на постройку прицепа дачи.

Начали мы строить кемпер в мае 2020 года, а закончили в июне 2016 года. С другом работаем по сменам, т.е. в неделю 2-3-4 дня могли посвятить прицепу. Очень зависли с отделкой кухни и дверьми. Если рассчитываешь за 3 месяца собрать — плюсуй тройной срок.

По финансам: покупалось все новое, ничего из б/у не использовали. Сам прицеп стоил 44 тыс, и около 110 тыс ушло на материалы. фиксировали все, вплоть до перчаток, по этому цена приближена к реальной. Можно сделать дешевле, но знать бы заранее.

Машина легковая 1.4 октавия тащит прицеп на ура. По шоссе разгонял до 130 км/ч, прицеп не чувствуется совсем, обтекаемая форма практически не тормозит. расход на 1-2 литра увеличивается. По плохой дороге больше 90 сложно ехать, все-таки вес не маленький, подергивает машину. Но и 80-90 вполне приемлемо для такого прицепа. Ездил по полям, по грунтовым дорогам, прицеп ни разу нигде не чиркнул.

Что за зверь

Это оборудованный жилой автодом с максимальным внутренним оснащением, который цепляется за легковой автомобиль. Как правило, внутри него есть кухня, спальня, гостиная, санузел, душевая. Все это возможно разместить при помощи многофункциональной трансформируемой мебели, а также грамотной планировке.

На современном рынке не много предложений по продаже трейлеров. Львиную долю представляют зарубежные представители. На рынке России жилые автоприцепы изготавливают единицы, но они и близко не подходят в сравнении с западными образцами.

На западе кемперы делают уже давно, отсюда и такой опыт. У нас же культура караванинга только развивается. Именно поэтому в России чаще можно увидеть самодельные автодома, переделанные из легкового прицепа.

Опыт – сын ошибок трудных

Умные люди учатся на чужих ошибках, так что давайте разберём самые распространённые в обустройстве автодома:

• не следует экономить на материалах, так как не все дешёвые образцы способны выдержать транспортную нагрузку;
• не зацикливайтесь на обустройстве санузла. В небольшом автодоме трудно будет изолировать посторонние запахи, поэтому лучше используйте свободное место для хранения вещей, а туалет найти в пути не проблема;
• приступая к работе, привлеките автомеханика к процессу, чтобы не нарушить работу самого главного – колёсной базы вашего прицепа или автомобиля. Если вы не ас в электрике – тоже проконсультируйтесь со специалистами;
• перед началом кузовных работ «с нуля» не поленитесь собрать макет будущей конструкции и подготовить все расчёты с чертежами, иначе потом постоянно будете исправлять огрехи.

Основы изготовления дома на колёсах своими руками из обычного автоприцепа

Для изготовления дома фургона на колёсах из обычного прицепа можно использовать и бывшую в употреблении конструкцию. Только перед началом сборки её нужно привести в порядок: очистить каркас от грязи и ржавчины, прогрунтовать и прокрасить защитным составом

Важно смазать все детали качественной долговечной смазкой, так как после сборки вам будет проблематично добраться до многих узлов

Строить такой мини-дом на колёсах лучше из материалов, которые не станут слишком большой нагрузкой на шасси. Для этой цели подходит обычная фанера, плиты ОСБ или профнастил. Можно даже использовать вагонку. В качестве каркаса для самодельного дома на колёсах из прицепа используют брус или металлический уголок.

Лучше сделать форму такого домика обтекаемой, чтобы при движении было меньше сопротивления и, как следствие, снижался расхода топлива.

Пример сборки такого домика на колёсах

Иллюстрация	Описание

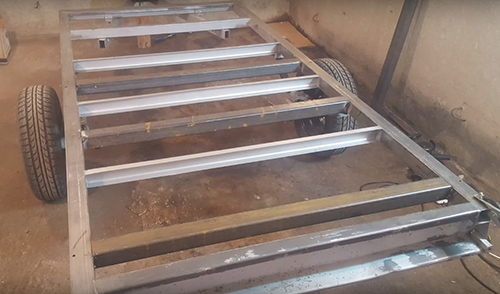

	Раму для прицепа лучше брать усиленную или усилить её дополнительными деталями
	На раму следует закрепить толстый лист фанеры. Лучше – ламинированной
	Для каркаса потребуется две такие или подобные детали, сваренные из прямоугольной стальной трубы
	Эти детали устанавливаются на основу и связываются между собой поперечинами
	Все детали каркаса и места сварки необходимо прокрасить для защиты от коррозии. Автор использовал молотковую краску, в состав которой входит эпоксидка
	Для обшивки можно использовать фанеру или, как в этом случае – листы алюминия
	Крепление можно осуществлять заклёпками или саморезами по металлу
	На торцевой части прицепа расположены распашные дверцы, обшитые тем же материалом
	Не забудьте оснастить прицеп надёжным устройством сцепления со страховочными тросиками
	Прицеп готов. В нём не хватает только окна для вентиляции, если корпус будет служить домом для ночёвки

Такой дом освободит вас от необходимости установки палатки в путешествии. Но помните – движение с любым прицепом, жилым или обычным грузовым, требуют хороших водительских навыков. У вас непременно возникнут сложности при обгоне, проезду по неровной местности и парковке в сложных местах.

Галерея домов на колёсах прицепов

Передвижной дом на колёсах можно сделать совсем маленьким, таким, чтобы в нём было только пара спальных мест, где едва можно вытянуть ноги, или довольно крупным, похожим на настоящий дом

На каждый размер важно правильно подобрать транспортную основу, чтобы она выдержала нагрузку во время движения
